亚德客真空负压表说明书
负压 说明书(广东2012年6月)
负压说明书(广东2012年6月)请您留意：● 本说明书为您提供该仪器特性和功能方面的全面说明。
● 在安装.操作.测试或检查本产品以前彻底阅读本说明书。
● 由于产品的型号不同，使用时请认准您所购买产品的型号，并按型号对附件进行核实。
此外，正文中还有一些必要的注释，请您在阅读本说明书时留意。
特别声明：（1）本说明书上的所有内容均经过认真核对，如有任何印刷错漏或内容上的误解，本公司拥有对该说明书的解释权。
另：产品若有技术改进，恕不另行通知；产品外观.颜色及结构如有改动，以实物为准。
保证说明：一.本保证书系购买本公司产品时，随货交付给客户，作为售后需要服务提示之用。
二.本试验机自出厂日期起免费服务期限为一年（消耗品不在免费范围内，不含差旅费）。
三.与下列情况，虽在有效保证期内，亦得酌收技术或材料费：1.由于天灾地变而损坏。
2.由于使用者之过失或操作错误以致故障。
3.未经我公司培训过的人员操作错误的以致故障。
4.未经我公司同意私自改装以致故障。
5.未经我公司培训指导拆修以致故障。
6.未按规定使用电源电压或错误接线以致故障。
7.转移或运送不慎而故障。
8.远程地区之服务。
9.已过保修期限。
四.请您配合我公司安装调试（维修）人员共同填好“产品安装调试.维修反馈单”并加盖公章，由安装调试（维修）人员带回，以便我们为您提供更好的服务。
目录使用注意事项2 故障排除31 章概述42 章主要技术参数43 章操作步骤及说明44 章系统结构名称及功能71压力控制单元72.主机后视图173. 主机内电盘图17 ◇ 升压电磁阀18 ◇ 补压电磁阀18 ◇ 泄压电磁阀184.压力源部分结构名称及功能18 ◇ 电机18 ◇ 加油195 章安装与调试20 一.安装20 （一）安装准备20（二）安装201.压力源的安装202.主机的安装206 章电脑系统操作说明21一.系统要求211.PC计算机最低要求212.操作系统21二.XGNB管材负压软件安装及使用21（一）安装及使用21一.软件的安装与卸载22二.软件的启动和退出27三.软件的运行界面291.打开历史文件：292.环境设置313.进入选择324.新试验355.浏览状态3838 安全注意事项◆ 请认真阅读本手册的安全警告和注意事项，以确保您安全地使用仪器以免发生危险。
亚德客真空负压表说明书
亚德客真空负压表说明书

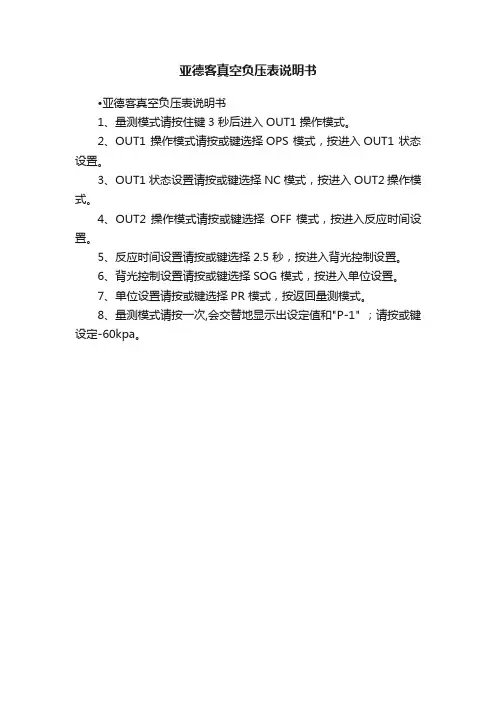

•亚德客真空负压表说明书
1、量测模式请按住键3 秒后进入OUT1 操作模式。
2、OUT1 操作模式请按或键选择OPS 模式，按进入OUT1 状态设置。
3、OUT1 状态设置请按或键选择NC 模式，按进入OUT2 操作模式。
4、OUT2 操作模式请按或键选择OFF 模式，按进入反应时间设置。
5、反应时间设置请按或键选择2.5 秒，按进入背光控制设置。
6、背光控制设置请按或键选择SOG 模式，按进入单位设置。
7、单位设置请按或键选择PR 模式，按返回量测模式。
8、量测模式请按一次,会交替地显示出设定值和"P-1" ；请按或键设定-60kpa。
负压计使用方法
负压计使用方法仪器安装：出厂前仪器已安装好，可以直接使用。
如果出厂时没有安装好时，则仪器必须先除气：步骤如下：1、将自来水煮沸20分钟后，放置冷却备用。
2、开启集气管的盖子，并将仪器倾斜，用塑料瓶徐徐注入经煮沸后冷却的无气水，直到加满为止，仪器直立10—20分钟（不要加盖子），让水把陶土管湿润，并见水从陶土头表面滴出。
3、再将仪器注满无气水，用干布或吸水性能好的纸从陶土头表面吸水（或在注水中处塞入一个插有注射针头的橡皮器，用注射器进行抽气，抽气时注意针尖必需穿过橡皮塞并伸入仪器内部。
同时用左手顶住橡皮塞，不让其松动漏气）。
此时，可以看到真空表的指针，指向40 Kpa左右，并有气泡从真空表内逸出，逐渐聚集在集气管中。
缓缓拔去塞子，让真空表指针缓慢退回零位。
继续将仪器注满无气水，仍用上述方法进行抽气。
这样重复3-4次，真空表内的空气即可除去大部份。
4、将仪器注满无气水，加上塞子，加以密封，并将仪器直立，让陶土管在空气中蒸发，约二小时后，即可见真空表的指针指向40 Kpa或更高。
此时从陶土管真空表塑料管及集气管中会有埋藏的气泡逸出，同时，轻轻将仪器上下倒置，使气泡集中到集气管中。
5、将陶土管浸入无气水中，此时，可见真空表指针回零，打开盖子，重新注满无气水，加上盖子，再让陶土管在空气中蒸发。
此时，真空表的指针可升至50 Kpa或更高。
同时轻轻将仪器上下倒置，收集逸出的空气。
6、按以上步骤进行2-3次，每进行一次之后真空表的指针可升得更高，直到指针达到80 Kpa时将陶土管浸入无气水中，真空指针转动回零。
打开盖子，注满水，盖子盖紧，将陶土管浸在无气水中备用。
零位校正：仪器密封后，真空表至测点（陶土头中部）间存在一个静水压力值，如作精确测量，此静水压力差应予以消除，这就需要进行零位校正。
校正方法：仪器灌水后即在空气中蒸发，使负压升至20 Kpa左右时，将陶土管的一半浸入水中，静后真空表指针缓缓回零，直到不动。

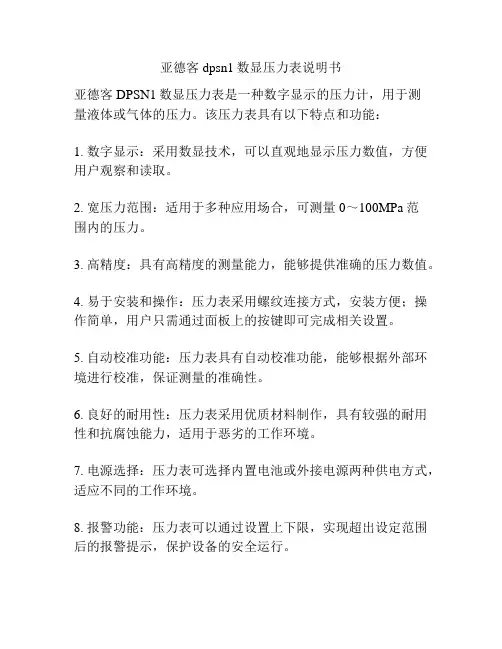

亚德客dpsn1数显压力表说明书
亚德客dpsn1数显压力表说明书
亚德客DPSN1数显压力表是一种数字显示的压力计，用于测
量液体或气体的压力。
该压力表具有以下特点和功能：
1. 数字显示：采用数显技术，可以直观地显示压力数值，方便用户观察和读取。
2. 宽压力范围：适用于多种应用场合，可测量0～100MPa范
围内的压力。
3. 高精度：具有高精度的测量能力，能够提供准确的压力数值。
4. 易于安装和操作：压力表采用螺纹连接方式，安装方便；操作简单，用户只需通过面板上的按键即可完成相关设置。
5. 自动校准功能：压力表具有自动校准功能，能够根据外部环境进行校准，保证测量的准确性。
6. 良好的耐用性：压力表采用优质材料制作，具有较强的耐用性和抗腐蚀能力，适用于恶劣的工作环境。
7. 电源选择：压力表可选择内置电池或外接电源两种供电方式，适应不同的工作环境。
8. 报警功能：压力表可以通过设置上下限，实现超出设定范围后的报警提示，保护设备的安全运行。
以上就是亚德客DPSN1数显压力表的说明书，希望能对用户的使用提供一定的帮助。
真空压力表说明书
( 进阶设定模式 )
1.硬体部分：主要装置与接收收置连接：主要装置第2 pin与接收装置的第3 pin；主要装置与接收装置连接：主要装置第3 pin与接收装置的第2 pin连接后通电。
2.软体部分：主要装置设定为CP-M，接收装置设定为CP-S。
4.完成程序:关闭电源后将输出1&输出2线断开后重新接电开机。
OK处若数字不动为复制失败。
在量测模式下同时按 键显示下列图示即归零动作，放开按键归零完成。
同时按下
在量测模式下同时按 +设定键设定值列显示ON为按键上锁。
在量测模式下同时按 +设定键设定值列显示OFF为按键解锁。
若按键上锁时设定值列依然显示设定值，按下任何键会出现LCK。
时间
时间
输出:ON 简易模式:气压设定值P，气压在大于P值 + 迟滞值时输出为ON，而气压小于气压设定值时输出为OFF。
模式设定-气压设定值-迟滞值-
-高压(1000kPa)单位为1kPa
-低压(100kPa)单位为0.1kPa
视窗模式:气压设定值H/L，气压在大于气压设定值H值 + 迟滞值或小于气压设定值L值时 时输出为OFF，而气压小于气压设定值L值+迟滞值时输出为ON。
模式设定-迟滞模式:气压设定值H/L，气压在大于气压设定值H时输出为ON，而气压小于气压设定值L时输出为OFF。
时间
时间
模式设定-迟滞值
同时按下 +设定键
同时按下 +设定键
0面板框尺寸单位:mm
支架尺寸单位:mm。
真空压力表说明书
( 进阶设定模式 )
1.硬体部分：主要装置与接收收置连接：主要装置第2 pin与接收装置的第3 pin；主要装置与接收装置连接：主要装置第3 pin与接收装置的第2 pin连接后通电。
2.软体部分：主要装置设定为CP-M，接收装置设定为CP-S。
4.完成程序:关闭电源后将输出1&输出2线断开后重新接电开机。
OK处若数字不动为复制失败。
在量测模式下同时按 键显示下列图示即归零动作，放开按键归零完成。
同时按下
在量测模式下同时按 +设定键设定值列显示ON为按键上锁。
在量测模式下同时按 +设定键设定值列显示OFF为按键解锁。
若按键上锁时设定值列依然显示设定值，按下任何键会出现LCK。
时间
时间
输出:ON 简易模式:气压设定值P，气压在大于P值 + 迟滞值时输出为ON，而气压小于气压设定值时输出为OFF。
模式设定-气压设定值-迟滞值-
-高压(1000kPa)单位为1kPa
-低压(100kPa)单位为0.1kPa
视窗模式:气压设定值H/L，气压在大于气压设定值H值 + 迟滞值或小于气压设定值L值时 时输出为OFF，而气压小于气压设定值L值+迟滞值时输出为ON。
模式设定-迟滞模式:气压设定值H/L，气压在大于气压设定值H时输出为ON，而气压小于气压设定值L时输出为OFF。
时间
时间
模式设定-迟滞值
同时按下 +设定键
同时按下 +设定键
0面板框尺寸单位:mm
支架尺寸单位:mm。
亚德客电子式压力开关X-DSW操作手册
X-DSW 系列壓力感測器操作手冊非常感謝您選用亞德客產品，請在使用前，詳細閱讀本使用說明書，並將手冊放置於易拿處以便參考。
注意事項注意！電擊危險！本機為壓力量測裝置，請勿超出規格使用，如使用不正確的壓力範圍或不正確的接線，會造成人員嚴重傷害及其他設備損壞。
1. 安裝時離開高電壓及具有強高周波雜訊的地方防止干擾。
在以下情況會發生的場所避免使用本機：(a) 灰塵過多及有腐蝕性氣體； (b) 高溼度及高輻射； (c) 震動及衝擊。
2. 本機型僅適用於氣體壓力量測，且應避免使用於腐蝕性氣體，易燃性氣體或有毒氣體的量測。
3. 安裝或拆卸本機體時請確認電源關閉，並確認壓力來源停止動作，以免造成人身和財產的傷害。
4. 安裝時請使用符合壓力氣孔尺寸規格的部品連接，並確認完全密封，以免造成量測錯誤或安全性問題。
5. 上電前請確認正確的信號連接，例如電壓入力和極性，過高的電壓可能導致機器損壞。
6. 請使用乾布清潔本機器，勿使用含有酸、鹼的液體清潔。
產品部位名稱1. 類比輸出指示燈 6. 向上調整鍵2. 第一組數位開關信號輸出指示燈 7. 設定功能鍵3. 第二組數位開關信號輸出指示燈 8. 向下調整鍵4. 壓力值顯示∕參數值內容顯示 9. 電源和輸出信號端子5. 設定值顯示∕設定項目顯示 10. 壓力輸入氣孔y 包裝內容：壓力感測器、信號線、單位貼紙、手冊 y 選購配件：面版安裝固定件、金屬固定件選購資訊電氣規格電壓範圍 12 ~ 24 VDC +/- 10% 無隔離 輸入電源消耗功率 40 mA Max.；電流輸出型60mA Max. 壓力型式 非腐蝕性氣體，相對式氣壓量測 (gauge type) X-DSW01: -100kPa ~ 100kPa 量測範圍X-DSW10: -100kPa ~ 1,000kPa X-DSW01: 200kPa 最大耐壓X-DSW10: 1,500kPa量測精度 +/- 3% 全量程 壓力量測溫度誤差 +/- 2% 全量程設定顯示 雙排LCD 顯示，可顯示4位數量測值及3.5位數設定顯示。
亚得克气压表设置说明书
亚得克气压表设置说明书
仪表公称直及安装形式：60、100、150分别表示直径为60、100、150。
径向直接安装式：63、103、153分别表示直径为63、103、153的轴向嵌装式（4000118588轴向直接安装式）数字显示压力表又称数字压力表，数显压力表，就地压力显示仪。
具有高精度、高稳定性；测量误差≤1；由于数字显示压力表采用的电源是内置的锂电池或者5号小电池，它的功耗十分的微小，一般的5号电池可以用6个月以上，而锂电池更可以用5年以上；数字显示压力表分为普通型和隔爆型，普通型的是采用不锈钢外壳，防护十分的坚固，外观十分的美观精致；而隔爆型数字显示压力表它的外面的材质是铸铝的，隔爆外壳具有良好的隔爆性能，因此隔爆数字显示压力表对在正常工作过程中由于火花或电弧的影响，除了能承受壳体内部的爆炸性气体混合物在一旦引起爆炸时产生的爆炸压力外，并能有效地阻止由此产生的热能向外顺利传播，而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。
这时，传至壳体外部的瞬间温度已降低到爆炸性气体混合物的燃点温度以下，不会导致传爆。
