电阻真空计使用说明书
成都睿宝ZDF-52275227说明书(新)
的应用。
四 操作指南
4.1 机箱安装尺寸:
1
4.2 后面板接线说明: 名称
A 电阻规插座
B 模拟输出插座
C 电离规插座
D 电源插座 E 接地柱 F 收集极
G 控制点输出接口 2
特征说明 五芯插座
三芯插座
四芯插座
三芯插座
耐压
高真空两路控制输出接 线座 2
接线说明 插座与规管的对应关系: {1-1,2-2,3-3,4-4} 五脚屏蔽 1:(5V)2:脚接地 3:4-20mA 根据用户定货要求 插座与规管的对应关系: {1-7,2-2,3-5,4-4} 普通 接大地 接同轴电缆。另一端夹子接电 离规的管帽。 J3: 1 常开 2 中心头 3 常闭 J4: 4 常开 5 中心头 6 常闭
2
规测量的真空度低于 4×100Pa 时，自动关闭电离规。（如排气台） “4”表示：电离规工作在手动状态，与电阻规的真空度无关（如电离规和电阻 规测量点不在同一个真空室的场合） 在真空计面板的右边显示窗口（即低真空电阻规系统边）显示“F”三秒钟后，真空 计面板的两个显示窗口会同时显示：“A”,表示的是两个显示窗口的通讯地址： 在显示“A”三秒钟内，按一下真空计面板的显示窗口下的“功能键”，会出现出 厂时设置的默认状态。右边低真空显示的默认状态为“01”，左边高真空显示的 默认状态为“02”。如要改变，可再按一下相同真空计面板的显示窗口下的“功 能键”，显示的数字会闪烁，再按一下相同真空计面板的显示窗口下的“功能键”， 显示的数字会有一个闪烁，按一下相同真空计面板的显示窗口下的“置数键”， 可以改变数字，数字会在 0-9 来回改变，如选好了，再按一下相同真空计面板的 显示窗口下的“功能键”到另一个数字会有一个闪烁，按一下相同真空计面板的 显示窗口下的“置数键”，可以改变数字，数字会在 0-9 来回改变，如选好了， 再按一下相同真空计面板的显示窗口下的“功能键”即可。仪器会自动保存状态， 以后开机后将不需要再进行设置。 在显示“A”三秒钟内没有按键则会自动显示下面的状态。 在显示“A”三秒钟内按了“功能”键，又不想改变的，可连续按“功能”键后 自动显示下面的状态。 在更改完一个显示窗口后，可以关闭真空计电源后，重新开机用相同的办法设置 另一个显示窗口的通讯地址。 在真空计面板的显示窗口显示“A”三秒钟后（即通讯地址设置完成后），真空计面板 的两个显示窗口会同时显示：“P”,表示的是真空计的待机状态和控制输出的设定值： 在显示“P”三秒钟内，按一下真空计右边面板（低真空）的显示窗口下的“功 能”，右边数码管会显示“1-”，这时就可以设定第一路控制点的下限值（继电器 动作的值），再按一下“功能”，数码管会显示如“1.0E-0”（如果仪器以前设定 过，则会显示其他值，“1.0E-0”为出厂默认值），并且第一位会闪动，这时按 对 应的“置数”，第一位的数值会在“0～9”之间变动，选择您要设定的值即可。 第一位设定好后，再按一下“功能”，则第二位会闪动，可按照第一位的设定方 法设定第二位。第二位设定完后，再按一下“功能”，则第三、四位会闪动，这 时按 “置数”，第三、四位会显示“E ”或者“E-”“E ”表示乘 10 的正次方， “E-”表示乘 10 的负次方，选择您要设定的值。第三、四位设定完后，再按一 下“功能”，第五位便会闪动，设定值从“0～9”，表示多少次方，选择您要的值。 再按一下“功能”，数码管会显示“1-”，这时就可以设定第一路控制点的上限值， 可按照下限值的设定方法设定上限值（继电器还原的值）。第二路控制点的设定 和第一路一样，在第一路的上限值设定完后，再按一下“功能”，便会开始第二 路控制点的设定。两路都设定完后，按一下“功能”，仪器自动进入测量状态。（继 电器动作后，面板上对应的指示灯要亮，继电器不动作时，面板上对应的指示灯 不亮）。 真空计左边面板（高真空）的设置方法同上，在更改完右边显示窗口后，可以关 闭真空计电源后，重新开机用相同的办法设置。 控制方式分为点控和区域控制两种。 (请在开机显示 P 时进行控制点的设置,正 常测量状态时不能进行设置,要设置可重新开机刚显示“P”时按对应的“功能” 键进行。) 和 1-两组控制 J1 工作, 2-和 2-两组控制 J2 工作, 3-和 3-两组控制 J3 工作, 4-和 4-两组控制 J4 工作,其中下标表示下限的值, 其中上标表示上限的值。 点控: 功能设置时,将上下限两组控制值设定相等.当测试真空度高于设定值时,
电阻真空计
◆ZDZ-52T/1B2型电阻真空计◆ZDZ-52T/1B3型电阻真空计技术参数:●测量路数：1路●规管型号：ZJ-52T电阻规●测量范围：1.0×105Pa～ 1.0×10-1Pa●控制范围：2.5×103Pa～ 5.0×10-1Pa●控制路数：2路●控制精度：±1％●控制方式：继电器触点通断、负载能力AC220V/3A DC28V/10A（无感负载）点动或区域控制/带掉电记忆●显示方式：五位LED数字显示，采用科学计数法，例：1.2E-1表示为1.2×10-1Pa ●模拟输出：（0～5）V；（4～20）mA●通讯接口： RS-485●采样时间： 1S●电源：AC 220V±10% 50Hz●功耗：30W●重量：约3.5Kg●机箱尺寸：ZDZ-52T/1B2型 88×280×260 mm （高×宽×深）ZDZ-52T/1B3型 96×96×160mm （高×宽×深）●使用环境温度：0℃～45℃湿度：≦85％◆ZDZ-51A1型双电阻真空计技术参数:●测量路数：2路（电阻规2路）●规管型号：ZJ-52T电阻规●测量范围：1.0×105Pa～ 1.0×10-1Pa●控制范围：2.5×103Pa～ 5.0×10-1Pa●控制路数：4路●控制精度：±1％●控制方式：继电器触点通断、负载能力AC220V/3A DC28V/10A（无感负载）点动或区域控制/带掉电记忆●显示方式：五位LED数字显示，采用科学计数法例：1.2E-1表示为1.2×10-1Pa●通讯接口：RS-232/RS-485●采样时间： 1S●电源： AC 220V±10% 50Hz●功耗：30W●重量：约6Kg●机箱尺寸：88×480×280 mm （高×宽×深）●使用环境温度：0℃～45℃湿度：≦85％◆ZDO-54/1B2型定流式热偶真空计◆ZDO-54/1B3型定流式热偶真空计技术参数:●测量路数：1路●规管型号：ZJ-53B/玻璃、ZJ-54D/金属直插（选配）●测量范围：1.0×103Pa～ 1.0×10-1Pa●控制范围：3.0×102Pa～ 1.0×100Pa●控制路数：2路●控制精度：±1％●控制方式：继电器触点通断、负载能力AC220V/3A DC28V/10A（无感负载）点动或区域控制/带掉电记忆●显示方式：五位LED数字显示，采用科学计数法例：1.2E-1表示为1.2×10-1Pa●通讯接口：RS-485●采样时间： 1S●电源： AC 220V±10% 50Hz●功耗：小于20W●重量：约3Kg●机箱尺寸：ZDO-54/1B2型 88×280×260 mm （高×宽×深）ZDO-54/1B3型 96×96×120 mm （高×宽×深）●使用环境温度：0℃～45℃湿度：≦85％◆ZDF-11A2复合真空计技术参数:●测量路数：2路（电阻规、电离规各1路）●规管型号：ZJ-52T电阻规 ZJ-27电离规●测量范围：1.0×105Pa～ 1.0×10-5Pa●控制范围：2.5×103Pa～ 5.0×10-5Pa●控制路数：4路●控制精度：±1％●控制方式：继电器触点通断、负载能力AC220V/3A DC28V/10A（无感负载）点动或区域控制/带掉电记忆●显示方式：五位LED数字显示，采用科学计数法例：1.2E-1表示为1.2×10-1Pa●通讯接口：MODBUS/RTU(标配，自定义协议，地址可以设定，带CRC校验) ●电离规外控：PLC●采样时间： 1S●电源： AC 220V±10% 50Hz●功耗：50W●重量：约6Kg●机箱尺寸：88×480×280 mm （高×宽×深）●使用环境温度：0℃～45℃湿度：≦85％◆ZDF-91B2复合真空计技术参数:●测量路数：3路（电阻规2路、电离规1路）●规管型号：ZJ-52T电阻规2个 ZJ-27电离规1个●测量范围：独立电阻单元1.0×105Pa～ 1.0×10-1Pa复合单元1.0×105Pa～ 1.0×10-5Pa●控制范围：电阻单元 2.5×103Pa～ 5.0×10-1Pa复合单元 2.5×103Pa～ 5.0×10-5Pa●控制路数：6路●控制精度：±1％●控制方式：继电器触点通断、负载能力AC220V/3A DC28V/10A（无感负载）点动或区域控制/带掉电记忆●显示方式：五位LED数字显示，采用科学计数法，例：1.2E-1表示为1.2×10-1Pa ●模拟输出：（0～5）V,（4～20）mA [注：只有独立电阻单元有模拟输出]●通讯接口：MODBUS/RTU(标配，自定义协议，地址可以设定，带CRC校验)●电离规外控：PLC●采样时间： 1S●电源： AC 220V±10% 50Hz●功耗：80W●重量：约7Kg●机箱尺寸：88×480×280 mm （高×宽×深）●使用环境温度：0℃～45℃湿度：≦85％◆ZDR-27/1C2型热阴极电离真空计技术参数:●测量路数：1路（电离规1路）●规管型号：ZJ-27电离规●测量范围：1.0×10-1Pa～ 1.0×10-5 Pa●控制范围：1.0 Pa～ 5.0×10-5Pa●控制路数：无●控制精度：±1％●显示方式：五位LED数字显示，采用科学计数法，例：1.2E-1表示为1.2×10-1Pa ●电离规外控：PLC●采样时间： 1S●电源： AC 220V±10% 50Hz●功耗：30W●重量：约3Kg●机箱尺寸：280×88×260 mm （宽×高×深）●使用环境温度：0℃～45℃湿度：≦85％◆ZDR-121/A1型超高热阴极电离真空计技术参数:●测量范围： 1.0×10-1Pa～6.0×10-8Pa●配备规管: ZJ-12电离规●测量路数： 1路●显示方式：五位LED数码显示●通讯接口： MODBUS/RTU(选配，需提前说明)●采样时间： 1S●电源： AC 220V±10% 50Hz●功耗： 22W●重量：约5Kg●机箱尺寸：89×480×200 mm （高×宽×深）●使用环境温度：0℃～45℃湿度：≦85％。
真空计说明书
DL-10型真空计说明书一、 概述DL-10型真空计是石英晶振真空计。
它的量程较宽，精度较高。
该真空计由规管与控制单元组成，控制单元的数码管显示压强值。
二、 技术要求1、测量范围：10-105Pa2、电源：交流220V,50Hz3、功率：7W4、几箱尺寸：200×90×160mm（宽×高×深）三、 原理DL-10型真空计是应用石英晶振的谐振阻抗与气体压强有关的特性做的真空计。
石英晶振装在铝壳中做成规管，管径为15.5mm，可通过接口插入系统。
谐振阻抗的测量电路如图1所示：图1 谐振阻抗测量电路谐振阻抗Z=V ABV AB 为晶振两端电压 I 为流过晶振的电流电流I 流过与晶振串联的电阻R ，在电阻两端的电压为V BD ∴ I =V BDZ=BDAB V V RV AB 近似等于AC 两端电压V 0,V BD 近似等于DC 两端电压V 1，由测量的V 0，V 1值及电阻值，可以计算出阻抗。
单片机将阻抗转换成压强，由数码管显示压强值。
四、 DL-10真空计的安装DL-10真空计的安装如图2所示：控制单元图2 DL-10 的安装石英晶振及振荡电路放在探头内，引线电缆通过5芯插头插入控制单元后面板的插座内，探头Φ15.5直径的管道插入真空系统。
电源电缆一头插入控制单元后面板插座，另一端插入电源插座。
电源插座应含接地线，使控制单元机箱接地。
打开电源开关，控制单元数码管显示压强值。
数码管显示3.2 E 2 表示压强值为3.2×102Pa 。
五、 校准当环境温度变化时，应对DL-10进行校准，校准方法如下：1、 大气校准：在规管压强为大气时，用改锥按压控制单元前面板大气孔内的按键，松开后即可。
2、 零点调节：在规管压强小于1×10-2Pa 时，用改锥按压控制单元前面板零点孔内的按键，松开后即可。
如果真空系统达不到1×10-2Pa ，不可按压零点按键。

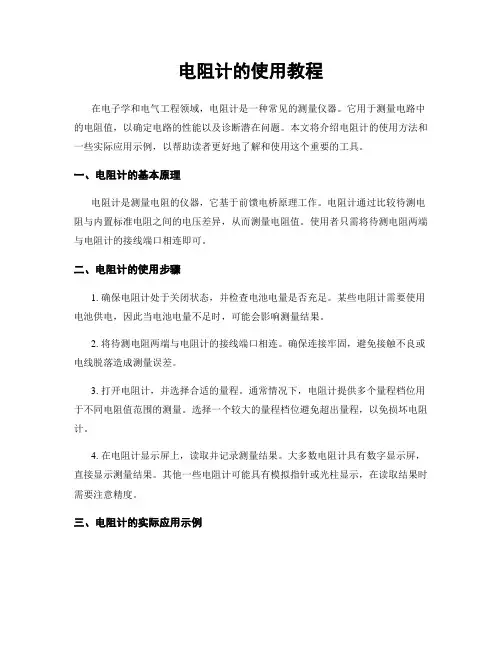

电阻计的使用教程
电阻计的使用教程在电子学和电气工程领域，电阻计是一种常见的测量仪器。
它用于测量电路中的电阻值，以确定电路的性能以及诊断潜在问题。
本文将介绍电阻计的使用方法和一些实际应用示例，以帮助读者更好地了解和使用这个重要的工具。
一、电阻计的基本原理电阻计是测量电阻的仪器，它基于前馈电桥原理工作。
电阻计通过比较待测电阻与内置标准电阻之间的电压差异，从而测量电阻值。
使用者只需将待测电阻两端与电阻计的接线端口相连即可。
二、电阻计的使用步骤1. 确保电阻计处于关闭状态，并检查电池电量是否充足。
某些电阻计需要使用电池供电，因此当电池电量不足时，可能会影响测量结果。
2. 将待测电阻两端与电阻计的接线端口相连。
确保连接牢固，避免接触不良或电线脱落造成测量误差。
3. 打开电阻计，并选择合适的量程。
通常情况下，电阻计提供多个量程档位用于不同电阻值范围的测量。
选择一个较大的量程档位避免超出量程，以免损坏电阻计。
4. 在电阻计显示屏上，读取并记录测量结果。
大多数电阻计具有数字显示屏，直接显示测量结果。
其他一些电阻计可能具有模拟指针或光柱显示，在读取结果时需要注意精度。
三、电阻计的实际应用示例1. 电路故障检测：通过测量电路中的电阻值，可以确定是否存在断路、短路或其他电路问题。
例如，在一个LED灯泡不亮的电路中，可以使用电阻计测量元器件的电阻值，以找出可能的故障原因。
2. 零部件验证：在制造过程中，电阻计可以用于验证电阻器、电感器等零部件的规格和性能。
通过测量其电阻值，可以确保零部件符合要求，并且没有生产缺陷。
3. 电阻器选型：在电路设计中，选择合适的电阻器是至关重要的。
通过使用电阻计测量不同电阻值的电阻器，可以选出满足设计需求的合适电阻器。
四、电阻计使用注意事项1. 阅读并理解电阻计的操作手册。
每个电阻计都有其特定的功能和限制，因此在使用之前，应仔细阅读并理解相关的说明和安全事项。
2. 避免过度载入电阻计。
在选择量程时，选择一个稍微大一点的量程，以防电阻值超过了电阻计的极限。
ZDZ T电阻真空计说明书
产品名称: 电阻真空计产品型号： ZDZ-52T使用说明书Operation Panel目录1.简介--------------------------------------------------11.1 仪器简介----------------------------------------11.2 包装内容----------------------------------------12. 主要技术参数-----------------------------------------13. 仪器安装---------------------------------------------23.1仪器安装尺寸-------------------------------------------23.2仪器后面板图示及接线说明-----------------------------24. 仪器操作指南------------------------------------------------25. 故障诊断---------------------------------------------36. 注意事项 -------------------------------------- --41.1仪器简介ZDZ-52T型电阻真空计,可测量1路规管信号，控制2路继电器触点输出及0～5V模拟量输出。
在测量范围内,可自由设定点控或区域控制。
适合用于粗、低真空的测控。
ZDZ-52T型电阻真空计采用高档微处理器作主机,压缩外围部件,以提高可靠性。
本机电源采用高档模块电源，硬件采用模块化结构设计及EMI抑制、WATCHDOG电路,软件采用冗余、陷阱、数字滤波等抗干扰技术,进一步提高了仪器的抗干扰能力及整机性能,使仪器具有很高的可靠性,可在恶劣的工业环境下使用。
1.2 包装内容◆ZDZ-52电阻真空计一台◆ZDZ-52使用手册一本◆ZJ-52T电阻规管一支◆5芯电缆线(5M) 一根◆电源线(1.5M) 一根2.主要技术参数1测量路数 1路2 测量范围 1.0×105—1.0×10-1 (Pa)4 配接规管 ZJ-52T/KF165 测量精度 ±30%6 零点漂移 ±1%7 控制范围 1.0×105—1.0×10-1 (Pa)8 控制方式 2路点控或区域控制（本机无）9 控制精度 ±1%10 控制时间 < 1S11 输出容量 3A/220VAC无感负载12 模拟输出 0～５V13 使用电源 AC 220V/50Hz ±10%14 环境温度 -10℃--45℃15 环境湿度 < 85%(25℃)16 额定功耗 10W17 仪器净重 约1.5Kg3．仪器安装3.1仪器安装尺寸:单位(mm)A．外形尺寸：96X96X190(宽X高X深)B．面板尺寸：96X96C．开孔尺寸: 92X923.2 后面板接线说明：A:电源插座:接3芯电源线B:电阻规插座(5PIN):电缆线说明:仪器端←--------→规管端 后面板接线端口 (1,2,3,4) 对应 (1,2,3,4)选配扩展功能：C: 模拟输出接口(DB-9)，可输出0-5/10V/10mV 或 0/4-10/20mA等的真空度模拟输出量。
