铂热电阻传感器
铂金属pt100温度传感器原理及使用
PT100铂金属温度传感器使用铂金属pt100温度传感器原理及使用Pt100 温度传感器是正温度系数热敏电阻传感器，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
铂热电阻的线性较好，在0~100 摄氏度之间变化时，最大非线性偏差小于0.5 摄氏度，Pt100 温度传感器主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤ 5mA。
PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT) 其中α=0.00392,Ro为100Ω(在0℃的电阻值),T 为摄氏温度,因此白金作成的电阻式温度检测器,又称为PT100。
1：Vo=2.55mA ×100(1+0.00392T)=0.255+T/1000 。
2：量测Vo时,不可分出任何电流,否则量测值会不準。
电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为2.55mA,使得量测电压V 如箭头所示为0.255+T/1000。
其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。
6V齐纳二极体的作用如7.2V齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为2.55V。
其后差动放大器之输出为Vo=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果现在室温为25℃,则输出电压为2.5V。
图1 PT100 传感器封装图无需注册应用领域:宽范围、高精度温度测量领域。
铂热电阻传感器
铂热电阻传感器铂热电阻传感器，也称为铂热电阻温度传感器，是利用铂金材料的温度系数特性来测量温度的一种传感器。
铂热电阻具有精度高、线性范围宽、可靠性好等优点，广泛应用于工业自动化、仪表仪器、电力电子等领域。
（一）铂热电阻原理及工作原理铂热电阻是一种非常薄的电阻丝，通常由纯铂或铂合金制成。
根据电阻值随温度变化的规律，利用铂金材料的温度系数特性，实现温度的测量。
铂热电阻的工作原理是基于电阻与温度成正比的基本原理。
当电流通过铂热电阻的金属导线时，由于金属导线的电阻值会随温度的升高而变大，因此可以通过测量电阻值的变化来得到温度的信息。
（二）铂热电阻传感器的特点1. 高精度：铂热电阻具有较高的温度测量精度，一般能够达到0.1℃的精度，甚至更高。
2. 宽温度范围：铂热电阻的测温范围一般可达-200℃至1000℃，适用于广泛的温度测量需求。
3. 线性范围宽：铂热电阻的电阻值与温度之间呈线性关系，线性度较好，在较大的温度范围内可满足精确测量的要求。
4. 响应速度快：由于铂热电阻结构的特殊性，其响应速度较快，通常在几毫秒以内就能响应到温度的变化。
5. 长寿命和稳定性好：铂热电阻的金属导线具有较好的抗氧化性和耐腐蚀性，因此具有较长的使用寿命和稳定的性能。
6. 抗干扰能力强：铂热电阻的电阻值变化主要受温度的影响，对外界的干扰较小，抗干扰能力强。
（三）铂热电阻传感器的应用领域1. 工业自动化：铂热电阻传感器广泛应用于工业自动化领域中的温度测量与控制系统，如控制室温度、发动机温度、炉温等。
2. 仪表仪器：铂热电阻传感器作为温度传感器，被应用于各种仪表仪器中，如温度计、温度记录仪、温度调节器等。
3. 电力电子：在电力电子设备中，控制温度是确保设备安全运行和延长寿命的重要措施，铂热电阻传感器被广泛应用于电源、变频器、电机等设备的温度检测与控制。
4. 其他领域：铂热电阻传感器还广泛应用于航空航天、医疗仪器、汽车电子、环境监测等领域中的温度测量与控制。
铂电阻温度传感器
Pt100 Pt1000 -200～420 （BA1、BA2）
Cu50
-50～100
保护管 材料
不锈钢 1Cr18Ni9Ti
316 316L
直径 d mm Φ16 Φ12 Φ16 Φ12 Φ12
热响应时间 τ0.5 S ≤90 ≤30 ≤90 ≤45 ≤120
北京普莱而得机电技术有限公司 电话 010 ８２３５８３３１ 传真 010 ８２３５８３３０
压力的 1.5 倍，实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结 构形式、安装方法、置入深度以及被测介质的流速、种类有关。
热响应时间 在温度出现阶跃变化时，铂电阻的输出变化至量程变化的 50%所需要的时间称为热响应
时间，用τ0.5 表示。
铂电阻绝缘电阻 常温绝缘电阻的试验电压可取直流 10～100V 任意值，环境温度在 15～35℃范围内，相
铂电阻温度传感器
铂电阻温度传感器（Ⅰ）
φ
金属壳封装 STT-R 系列
L
针状 STT-P 系列
尺 寸㎜
φ
L
2.4
10
3.0
15
3.0
20
5.0
30
6.0
30
φ
L
3.0
100
传感器
φ
M
L
螺纹安装 STT-S 系列
L
带保护管螺纹安装 STT-T 系列
L
带航插连接 STT-C 系列
M
φ
M
φ
φ20
L
70
33
直径 d mm Φ16 Φ12 Φ16 Φ12 Φ12
热响应时间 τ0.5 S ≤90 ≤30 ≤90 ≤45 ≤120

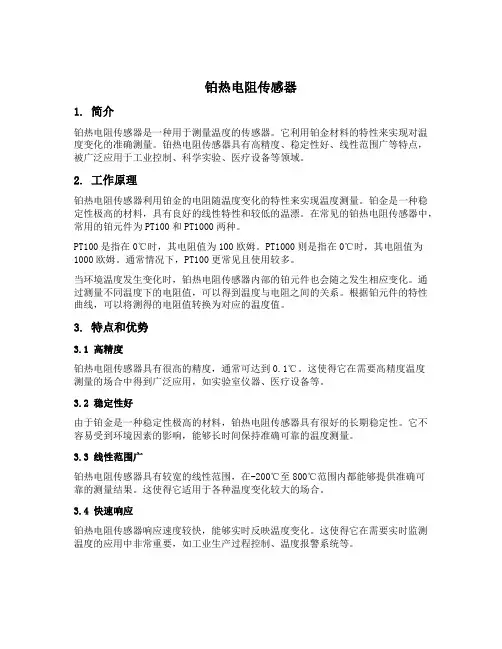

铂热电阻传感器
铂热电阻传感器1. 简介铂热电阻传感器是一种用于测量温度的传感器。
它利用铂金材料的特性来实现对温度变化的准确测量。
铂热电阻传感器具有高精度、稳定性好、线性范围广等特点，被广泛应用于工业控制、科学实验、医疗设备等领域。
2. 工作原理铂热电阻传感器利用铂金的电阻随温度变化的特性来实现温度测量。
铂金是一种稳定性极高的材料，具有良好的线性特性和较低的温漂。
在常见的铂热电阻传感器中，常用的铂元件为PT100和PT1000两种。
PT100是指在0℃时，其电阻值为100欧姆。
PT1000则是指在0℃时，其电阻值为1000欧姆。
通常情况下，PT100更常见且使用较多。
当环境温度发生变化时，铂热电阻传感器内部的铂元件也会随之发生相应变化。
通过测量不同温度下的电阻值，可以得到温度与电阻之间的关系。
根据铂元件的特性曲线，可以将测得的电阻值转换为对应的温度值。
3. 特点和优势3.1 高精度铂热电阻传感器具有很高的精度，通常可达到0.1℃。
这使得它在需要高精度温度测量的场合中得到广泛应用，如实验室仪器、医疗设备等。
3.2 稳定性好由于铂金是一种稳定性极高的材料，铂热电阻传感器具有很好的长期稳定性。
它不容易受到环境因素的影响，能够长时间保持准确可靠的温度测量。
3.3 线性范围广铂热电阻传感器具有较宽的线性范围，在-200℃至800℃范围内都能够提供准确可靠的测量结果。
这使得它适用于各种温度变化较大的场合。
3.4 快速响应铂热电阻传感器响应速度较快，能够实时反映温度变化。
这使得它在需要实时监测温度的应用中非常重要，如工业生产过程控制、温度报警系统等。
4. 应用领域4.1 工业控制铂热电阻传感器广泛应用于工业控制领域，用于测量各种工艺过程中的温度。
例如，在化工厂中，铂热电阻传感器可以被安装在反应釜、管道等设备上，实时监测温度变化并进行控制。
4.2 科学实验在科学研究和实验室中，铂热电阻传感器也扮演着重要的角色。
它可以被用于测量实验室仪器的温度，如恒温槽、高温炉等。
温度传感器PT100
【相关知识】一、温度传感器PT1001、Pt100的工作原理电机温度传感器使用的是Pt100铂电阻温度传感器。
Pt100温度传感器是根据温度的变化导致电阻的变化，这一原理来测量温度的。
Pt100温度传感器是一个模拟信号，Pt100温度传感器（工作电源是24VDC），产生一个4-20MA的电流，然后再通过一个4-20MA电流电路板把4-20MA的电流变为1-5V电压。
铂热电阻元件作为一种传感器。
其工作原理是在温度作用下。
铂电阻丝的电阻值随着温度的变化而变化。
温度和电阻的关系接近于线性关系，偏差极小，且随着时间的增长，偏差可以忽略，且电气性能稳定。
特点：铂热电阻是一种精确，灵敏，稳定的温度传感器。
还有可靠性好，热响应时间短等优点。
特别是用在电机的轴承测温。
安装特别简单，直接显示出轴承的实际工作温度。
注：pt100是指当环境温度为0o C时阻值为100Ω。
稳定性：在200o C时连续加热300小时后，其在0o C的误差0.008Ω（0.02o C）之内。
自热和测试电流：工作电流应不超过1mA.把WZPM放在冰水混合物中测试时，它的电阻增量；1mA时为0.02Ω（约0.05o C），5mA时为0.86Ω（约2.2o C）。
2、Pt100热电阻两线制、三线制和四线制接线对测温精度的影响（1）Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
（2）Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
pt100热电阻原理
pt100热电阻原理
PT100热电阻是一种常用的温度传感器，它利用热电效应来测
量温度变化。
其原理是基于铂电阻的温度变化特性。
铂电阻是一种基于金属电阻的电阻器，其中使用了纯铂材料。
铂材料具有较高的电阻温度系数，这意味着当温度发生变化时，铂电阻的电阻值会相应变化。
PT100热电阻中的“100”表示在0℃时，其电阻值为100欧姆（Ω）。
当环境温度增加时，铂电阻的电阻值也会相应增加。
这是因为金属的电阻值受温度影响，当温度升高时，金属原子的振动增强，电阻值也随之增加。
为了测量温度变化，PT100热电阻通常被组装在测量仪器或设
备中。
温度变化时，PT100热电阻的电阻值也随之变化，可以
通过测量电阻值的变化来计算温度的变化。
为了准确测量温度，PT100热电阻通常与一个电桥电路或其他
测量电路相连接。
通过测量电阻值和已知的参考电阻值，可以计算出温度变化的值。
总之，PT100热电阻利用铂电阻的温度变化特性来测量温度变化，通过测量电阻值的变化来计算温度的变化。
它被广泛应用于各种领域，如工业控制、仪器仪表和实验室测量等。
铂丝热电阻传感器 pt100 温湿度传感器原理
pt100温度传感器原理PT100是一个温度传感器,是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围.电阻式温度检测器(RTD,Resistance Temperature Detector)是一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。
大部分电阻式温度检测器是以金属作成的,其中以白金(Pt)作成的电阻式温度检测器,最为稳定－耐酸碱、不会变质、相当线性...,最受工业界采用。
PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度<br>因此白金作成的电阻式温度检测器,又称为PT100。
1：V o=2.55mA ×100(1+0.00392T)=0.255+T/1000 。
2：量测V o时,不可分出任何电流,否则量测值会不準。
电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为 2.55mA,使得量测电压V如箭头所示为0.255+T/1000。
其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。
6V齐纳二极体的作用如7.2V 齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为 2.55V。
其后差动放大器之输出为V o=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果现在室温为25℃,则输出电压为2.5V。
一等标准铂热电阻
一等标准铂热电阻
一等标准铂热电阻，是一种高精度的温度传感器。
它的测量范围广，可在-200℃至1000℃的温度范围内稳定工作。
由于其
高精度和可靠性，一等标准铂热电阻在许多领域得到了广泛应用。
一等标准铂热电阻的工作原理是利用铂电阻的温度系数来测量温度。
当铂电阻受到温度变化时，其电阻值也会发生相应的变化。
通过测量电阻值的变化，就可以确定温度的变化。
一等标准铂热电阻的精度非常高，通常在0.1℃以下。
这使得
它成为许多实验室和工业应用中不可或缺的工具。
例如，在医疗领域中，一等标准铂热电阻被广泛用于测量体温和环境温度。
在制药工业中，它被用于监测药品生产过程中的温度变化。
在航空航天领域中，一等标准铂热电阻被用于测量飞机发动机和航天器的温度。
除了高精度和可靠性之外，一等标准铂热电阻还具有许多其他优点。
例如，它的响应速度非常快，可以在毫秒级别内响应温度变化。
此外，它还具有良好的线性特性和稳定性，可以长时间稳定地工作。
然而，一等标准铂热电阻也存在一些局限性。
首先，它的价格相对较高，不适合所有应用场景。
其次，它需要与精密仪器配合使用才能发挥最佳效果。
最后，它对环境条件比较敏感，需要在恰当的环境条件下使用。
总之，一等标准铂热电阻是一种高精度、可靠性高的温度传感器。
它在许多领域得到了广泛应用，并且具有许多优点。
但同时也需要注意其局限性，并在使用时注意环境条件和配合仪器的使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铂热电阻传感器
铂热电阻（Platinum Resistance Thermometer，PRT），也称为
铂电阻温度传感器（Platinum RTD），是一种常用的温度测量
传感器。
它的工作原理是利用铂热电阻的电阻值随温度的变化而变化的特性来测量温度。
铂热电阻传感器的特点如下：
1. 高精度：铂热电阻的温度系数非常稳定，可提供较高的温度测量精度。
2. 宽测温范围：铂热电阻可以测量较宽的温度范围，一般可达-200℃至1000℃。
3. 稳定性好：铂热电阻具有很好的长期稳定性，在长时间使用中，温度系数几乎不改变。
4. 响应快速：铂热电阻的响应速度较快，适用于测量温度变化较快的场景。
5. 抗干扰能力强：铂热电阻的电阻值随温度变化，对外界干扰的影响较小。
铂热电阻传感器的应用领域非常广泛，常见的应用包括以下几个方面：
1. 工业自动化：铂热电阻传感器常用于工业自动化领域，例如温度控制和监测系统中。
2. 环境监测：铂热电阻传感器可以用于室内外环境温度的测量，如气象站、温室控制等。
3. 医疗设备：铂热电阻传感器可应用于医疗设备中，如体温测量仪、血液储存设备等。
4. 能源领域：铂热电阻传感器可应用于能源领域，如核电站、火电站等。
5. 汽车工业：铂热电阻传感器可用于汽车工业中的温度测量，如发动机温度监测等。
在铂热电阻传感器的选择和使用过程中，有一些注意事项需要考虑：
1. 温度范围：根据实际需要选择合适的铂热电阻传感器，确保其可测量的温度范围满足需求。
2. 精度要求：根据应用场景的精度要求选择合适的铂热电阻传感器，一般来说，铂热电阻的精度越高，价格也越高。
3. 响应时间：根据实际需要选择合适的响应时间，例如在温度变化较快的情况下，需要选择响应速度较快的铂热电阻传感器。
4. 环境适应性：考虑应用环境的条件，如湿度、腐蚀性气体等对铂热电阻传感器的影响。
此外还需要注意以下几个方面：
1. 铂热电阻的线性范围通常为-200℃至850℃，如果测量范围
超出该范围，需选择其他类型的温度传感器。
2. 铂热电阻传感器需有合适的电源和连接器。
3. 为了确保铂热电阻传感器的测量精度，应定期进行校准和维护。
总结起来，铂热电阻传感器是一种精度较高、稳定性好的温度测量传感器，广泛应用于工业自动化、环境监测、医疗设备、能源领域和汽车工业等领域。
在选择和使用时，需考虑温度范
围、精度要求、响应时间和环境适应性等因素，并进行定期的校准和维护，以确保测量结果的准确性和可靠性。
