铋基类钙钛矿铁电材料的合成及性质研究
铁电材料的理论及实验研究
铁电材料的理论及实验研究随着科技的不断进步，电子产品已经走入了千家万户。
各种功能、性能、尺寸的电子产品层出不穷。
而这些电子产品离不开一个重要的材料——铁电材料。
铁电材料被广泛应用于电容、传感器、存储器等领域，成为现代电子科技的核心驱动力之一。
本文将从铁电材料的理论和实验研究两个方面，深入探讨这个神奇的材料。
一、铁电材料的理论（一）铁电材料的定义铁电材料是一种具有在电场作用下呈现出二极性的电性材料。
它的特点是具有自发极化，只需要在某一方向施加一定的电场即可改变其极性。
铁电材料的这一特性被广泛应用于储存信息和传感器等领域。
铁电常数越大的材料可以提高存储器的稳定性，同时也更适合用于传感器。
（二）铁电材料的发现铁电材料最早在20世纪30年代被发现，由俄国科学家维丘克（Sergei Alexeevich Vdovichenko）首先发现的单晶酸钾钽酸钡（KTaO3）。
然而，它只在极低的温度(-183℃)下表现出铁电性，难以应用于实际产品内部。
1944年，美国科学家西奥多·里卡德（Theodore Hendrik Maiman）将钙钛矿结构的晶体降温至室温，成功观察到纯电学衍射的现象。
由此，铁电材料的研究引起了广泛关注。
（三）铁电材料的性质铁电材料除了具有自发极化的特性，还具有记忆功能、非线性、压电和热电特性等多种性质。
其中，压电和热电特性是铁电材料非常重要的特性。
通过使用这种特性，可以制作出各种压电和热电器件，如振荡器、滤波器、谐振器等。
铁电材料非常脆弱，需要特别谨慎的处理方法。
二、铁电材料的实验研究铁电材料的特性分析需要进行一系列的实验研究。
这些实验研究包括物理、化学、电子学等领域。
有些研究注重理论推导，有些注重实验结果，还有一些研究注重应用前景。
（一）物理实验物理学家通过一系列实验，探索了铁电材料的基础物理性质。
例如，他们通过利用光学显微镜和原子力显微镜探索了铁电材料的形态学特征；通过拉曼光谱和X射线光谱测定了铁电材料的晶体结构。
钛酸铋钠系列铁电薄膜的研究
钛酸铋钠系列铁电薄膜的研究李大吉，王亚平，李绍霞，王卓(烟台大学环境与材料工程学院，烟台 264005)摘要铁电薄膜材料、集成铁电器件以及与之相关的物理问题,多年来一直是物理学(特别是电介质物理学) 、材料科学与工程、微电子与光电子等领域的科学技术人员所关注的重要问题之一。
重点介绍了钛酸铋钠系列铁电薄膜及其掺杂的研究,同时介绍了笔者对钛酸铋钠薄膜掺杂钙、锶、钡的一系列研究工作。
关键字钛酸铋钠铁电薄膜掺杂The Study of Serial Na0.5Bi0.5TiO3 Ferroelctric Thin FilmLI Daji, WANG Yaping, LI Shaoxia, WANG Zhuo(The school of environment and materials engineering in Yantai University, Yantai, Shandong, 264005)Abstract Ferroelectric thin-film materials , integrated ferroelectric apparatus and correlative physics questions have been paid close attention to for many years by technical staff in physics(especially dielectric physics), material science and engineering , microelectronics and photoelectron scientific fields.The research of titanium bismuth sodium thin film and its doped series are introduced in details in the article.Meanwhile our serial study of titanium bismuth sodium thin films doping the calcium , strontium , barium are introduced.Key words Na0.5Bi0.5TiO3，f erroelctric t hin f ilm，d oping0 引言铁电薄膜是一类重要的功能性薄膜材料,多年来一直是铁电性研究和高技术新材料研究的前沿和热点之一，以铁电存储为代表的器件可望在微电子领域得到广泛的应用。
钙钛矿型Pb基反铁电储能材料研究进展
铁电材料结构及性质研究

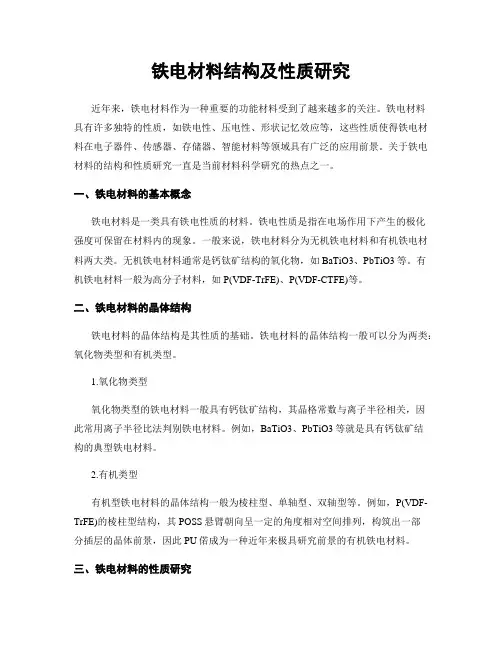

铁电材料结构及性质研究近年来，铁电材料作为一种重要的功能材料受到了越来越多的关注。
铁电材料具有许多独特的性质，如铁电性、压电性、形状记忆效应等，这些性质使得铁电材料在电子器件、传感器、存储器、智能材料等领域具有广泛的应用前景。
关于铁电材料的结构和性质研究一直是当前材料科学研究的热点之一。
一、铁电材料的基本概念铁电材料是一类具有铁电性质的材料。
铁电性质是指在电场作用下产生的极化强度可保留在材料内的现象。
一般来说，铁电材料分为无机铁电材料和有机铁电材料两大类。
无机铁电材料通常是钙钛矿结构的氧化物，如BaTiO3、PbTiO3等。
有机铁电材料一般为高分子材料，如P(VDF-TrFE)、P(VDF-CTFE)等。
二、铁电材料的晶体结构铁电材料的晶体结构是其性质的基础。
铁电材料的晶体结构一般可以分为两类：氧化物类型和有机类型。
1.氧化物类型氧化物类型的铁电材料一般具有钙钛矿结构，其晶格常数与离子半径相关，因此常用离子半径比法判别铁电材料。
例如，BaTiO3、PbTiO3等就是具有钙钛矿结构的典型铁电材料。
2.有机类型有机型铁电材料的晶体结构一般为棱柱型、单轴型、双轴型等。
例如，P(VDF-TrFE)的棱柱型结构，其POSS悬臂朝向呈一定的角度相对空间排列，构筑出一部分插层的晶体前景，因此PU偌成为一种近年来极具研究前景的有机铁电材料。
三、铁电材料的性质研究铁电材料具有许多独特的性质，包括铁电性、压电性、形状记忆效应等，这些性质使得铁电材料在电子器件、传感器、存储器、智能材料等领域都有很好的应用前景。
1.铁电性质铁电性是指材料在外加电场的作用下会出现极化现象。
铁电材料的铁电性质使得它在制造电容器、非挥发性存储器等方面具有广泛的应用前景。
2.压电性质压电效应是指材料在受到外力作用下产生变形，同时产生电荷分离效应的现象。
铁电材料的压电效应使得它在传感器、扫描仪等方面具有广泛的应用前景。
3.形状记忆效应形状记忆材料是指材料在受到外部刺激（如温度、电场、磁场等）时发生形状变化，再次遭到刺激后能够恢复原来形状的材料。
铁电钙钛矿材料
铁电钙钛矿材料铁电钙钛矿材料是一种具有特殊性质的晶体材料，被广泛应用于电子学、磁记录、压电器件、传感器等领域。
本文将分步骤简要介绍铁电钙钛矿材料的相关知识。
一、铁电现象铁电钙钛矿材料之所以能够应用于电子学领域，主要是因为其具有铁电现象。
所谓铁电，是指材料在电场作用下会出现极化。
因此，铁电材料可以做为电荷和电场之间的转换媒介，用于制造电容器、产生压电效应等。
二、钙钛矿结构铁电钙钛矿材料的基础结构是钙钛矿结构。
钙钛矿结构是一种立方晶系的晶体结构，具有ABO3的化学式。
其中，A位实现了离子的局部对称，B位为全空间群元素，O位充当了六面体的顶点。
三、铁电钙钛矿材料的组成铁电钙钛矿材料是通过替换部分正负离子，调节晶格参数，从而改变材料的结构和性质来实现的。
目前较为常见的铁电钙钛矿材料有Pb(Zr,Ti)O3和BaTiO3等。
四、铁电钙钛矿材料的性能铁电钙钛矿材料具有许多优异的性能，主要包括以下几个方面：1. 高铁电常数：铁电钙钛矿材料具有高铁电常数，能够产生较强极化效应。
2. 高压电效应：铁电钙钛矿材料还能产生显著的压电效应，能够将机械能转化为电能。
3. 高介电常数：铁电钙钛矿材料具有高介电常数，能够存储电荷。
4. 高温稳定性：铁电钙钛矿材料在高温下仍能保持原有的铁电性质。
五、应用前景相对于其他材料，铁电钙钛矿材料具有更广泛的应用前景。
例如，它可以用于制造高容量电容器，高灵敏度的力传感器，以及高效的声纳技术等领域。
此外，铁电钙钛矿材料还可以用于制造压电驱动器、压电陶瓷振荡器等电子元件。
总之，铁电钙钛矿材料是一种十分重要的晶体材料，在电子学、磁记录、传感器等领域应用广泛。
随着科学技术的发展，相信它的应用前景将会越来越广泛。
《2024年铁基钙钛矿阴极及其异质复合氧化物电解质材料的制备与性能》范文

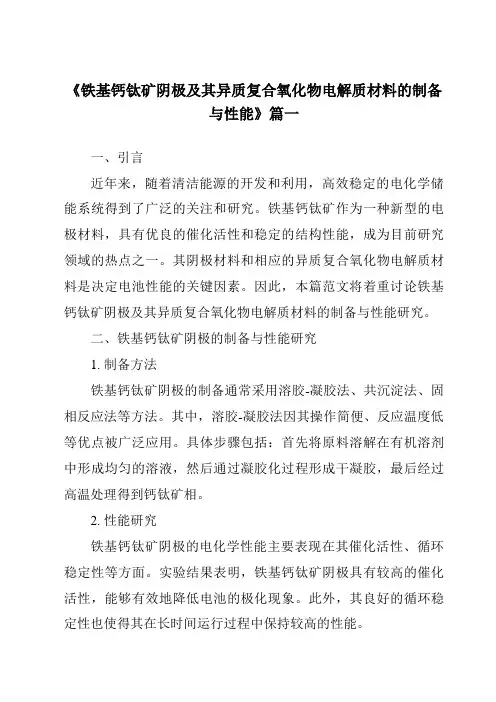

《铁基钙钛矿阴极及其异质复合氧化物电解质材料的制备与性能》篇一一、引言近年来，随着清洁能源的开发和利用，高效稳定的电化学储能系统得到了广泛的关注和研究。
铁基钙钛矿作为一种新型的电极材料，具有优良的催化活性和稳定的结构性能，成为目前研究领域的热点之一。
其阴极材料和相应的异质复合氧化物电解质材料是决定电池性能的关键因素。
因此，本篇范文将着重讨论铁基钙钛矿阴极及其异质复合氧化物电解质材料的制备与性能研究。
二、铁基钙钛矿阴极的制备与性能研究1. 制备方法铁基钙钛矿阴极的制备通常采用溶胶-凝胶法、共沉淀法、固相反应法等方法。
其中，溶胶-凝胶法因其操作简便、反应温度低等优点被广泛应用。
具体步骤包括：首先将原料溶解在有机溶剂中形成均匀的溶液，然后通过凝胶化过程形成干凝胶，最后经过高温处理得到钙钛矿相。
2. 性能研究铁基钙钛矿阴极的电化学性能主要表现在其催化活性、循环稳定性等方面。
实验结果表明，铁基钙钛矿阴极具有较高的催化活性，能够有效地降低电池的极化现象。
此外，其良好的循环稳定性也使得其在长时间运行过程中保持较高的性能。
三、异质复合氧化物电解质材料的制备与性能研究1. 制备方法异质复合氧化物电解质材料通常采用共混法、静电纺丝法、熔融盐法等方法进行制备。
其中，共混法操作简便，可通过改变组分比例和煅烧温度调控材料的结构与性能。
该方法首先将各种氧化物按一定比例混合，再经过球磨、干燥、煅烧等步骤得到所需的电解质材料。
2. 性能研究异质复合氧化物电解质材料的主要性能包括离子电导率、电化学稳定性等。
研究表明，该类材料具有较高的离子电导率和良好的电化学稳定性，能够在一定程度上提高电池的能量密度和运行效率。
此外，其优秀的机械性能也有助于提高电池的抗冲击能力和使用寿命。
四、结论通过对铁基钙钛矿阴极及其异质复合氧化物电解质材料的制备与性能研究，我们可以得出以下结论：1. 铁基钙钛矿阴极具有较高的催化活性和稳定的结构性能，能够有效地降低电池的极化现象并提高电池的性能。
钛酸铋钠基类反铁电陶瓷的组成设计与低场储能性能研究
钛酸铋钠基类反铁电陶瓷的组成设计与低场储能性能研究钛酸铋钠基类反铁电陶瓷的组成设计与低场储能性能研究摘要钛酸铋钠基类反铁电陶瓷（BNT-BT）是一种具有极高再极化温度和优异储能性能的材料。
本研究旨在通过组成设计和性能研究来优化BNT-BT材料的储能性能。
通过传统的固态反应法合成了一系列BNT-BT陶瓷样品，通过X射线衍射（XRD）、扫描电子显微镜（SEM）和能量色散X射线光谱（EDX）对样品进行了表征，基于P-E弛豫回线测试和储能性能分析，对BNT-BT材料的组成和低场储能性能进行了研究。
关键词：钛酸铋钠基类反铁电陶瓷，组成设计，低场储能性能，固态反应法，P-E弛豫回线1. 引言近年来，随着电子设备和电力系统的快速发展，对高性能储能材料的需求日益增加。
钛酸铋钠基类反铁电陶瓷作为一种具有很高储能密度和较低电致应变的材料，成为了储能领域的研究热点之一。
然而，尽管BNT-BT陶瓷材料已经取得了一定的进展，但其储能性能与商业化电容器还存在一定差距。
因此，通过组成设计和性能研究，进一步优化BNT-BT材料的性能，提高其低场储能性能具有重要意义。
2. 实验方法2.1 样品制备在本实验中，采用传统的固态反应法合成了一系列BNT-BT陶瓷样品。
将相应的氧化物粉末按照化学计量比例混合，并在1200°C进行煅烧。
通过调整BNT和BT的摩尔比例，得到不同组成的BNT-BT陶瓷样品。
2.2 样品表征通过X射线衍射（XRD）对样品进行表征，分析样品的晶体结构和相纯度。
通过扫描电子显微镜（SEM）和能量色散X射线光谱（EDX）对样品的形貌和元素组成进行表征，分析样品的微观结构和组成。
2.3 性能测试通过P-E弛豫回线测试对样品的电致应变性能进行测试，通过储能性能分析对BNT-BT材料的储能密度和损耗因数进行测试，以评估其低场储能性能。
3. 结果与讨论通过XRD分析发现，所有样品均具有钙钛矿结构，并且样品中的杂质相相对较少。
铁酸铋_实验报告
一、实验目的1. 了解铁酸铋的制备方法；2. 掌握铁酸铋的物理、化学性质；3. 分析铁酸铋在制备过程中的影响因素。
二、实验原理铁酸铋（BiFeO3）是一种重要的钙钛矿型铁电材料，具有优异的介电、压电和磁电性能。
在制备过程中，通常采用固相反应法。
该法是将Bi2O3和Fe2O3按一定比例混合，在高温下进行反应，得到铁酸铋。
三、实验仪器与试剂1. 仪器：高温炉、电子天平、研钵、烧杯、坩埚、加热器、马弗炉、X射线衍射仪（XRD）、扫描电子显微镜（SEM）等。
2. 试剂：Bi2O3、Fe2O3、乙醇、稀盐酸、无水乙醇等。
四、实验步骤1. 准备原料：称取一定量的Bi2O3和Fe2O3，按照一定比例混合均匀。
2. 研磨：将混合后的原料放入研钵中，加入少量无水乙醇，研磨至粉末状。
3. 混合：将研磨好的粉末放入烧杯中，加入适量的稀盐酸，搅拌溶解。
4. 过滤：将溶解后的溶液进行过滤，得到滤液。
5. 蒸发：将滤液放入烧杯中，加热蒸发至近干。
6. 干燥：将蒸发后的固体放入坩埚中，在高温炉中加热至120℃左右，干燥2小时。
7. 焙烧：将干燥后的固体放入马弗炉中，在600℃下焙烧2小时。
8. 取出：将焙烧后的固体取出，冷却至室温。
9. XRD分析：对制备的铁酸铋进行XRD分析，确定其物相组成。
10. SEM分析：对制备的铁酸铋进行SEM分析，观察其微观结构。
五、实验结果与分析1. XRD分析：通过XRD分析，发现制备的铁酸铋为单相铁酸铋，其晶格参数为a=0.879nm，b=0.879nm，c=1.053nm。
2. SEM分析：通过SEM分析，发现制备的铁酸铋为纳米颗粒状，颗粒尺寸约为100-200nm。
3. 影响因素分析：（1）原料配比：Bi2O3和Fe2O3的配比对铁酸铋的制备有较大影响。
当Bi2O3和Fe2O3的摩尔比为1:1时，制备的铁酸铋性能较好。
（2）研磨时间：研磨时间越长，原料的混合程度越高，有利于铁酸铋的制备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铋基类钙钛矿铁电材料的合成及性质研究【摘要】：近年来,铋基类钙钛矿铁电材料是铁电和固态电解质材料应用领域备受关注的功能材料之一,其应用研究已成为固态电子学领域的研究热点。
它的高居里温度、低介电常数、良好的抗疲劳性、高氧离子导电率和环境友好,在铁电存储器和中低温固态氧化物燃料电池(SOFC)等应用上具有潜在的发展前景。
但是,满足器件用的铋基类钙钛矿材料还面临若干问题,例如,铋基铁电薄膜的各向异性和结构稳定性问题,电解质材料满足器件集成的制备工艺和热稳定问题等。
本论文以钒酸铋(Bi_2VO_(5.5),BVO)及其金属掺杂材料为研究对象,针对以上问题研究了BVO体系铁电薄膜和Bi_2ME_(0.1)V_(0.9)O_(5.5-δ)(BIMEVOX.10)电解质材料的制备及性能。
主要研究结果如下:(1)采用化学溶液沉积(CSD)法,分别在LaNiO_3(LNO)/Si(100)、Pt/TiO_2/SiO_2/Si(100)衬底上制备了c轴取向的高质量BVO薄膜。
并对CSD工艺做了改进,用钒无机盐替代最初采用的乙酰丙酮氧钒,成功解决了金属醇盐价格昂贵且不易保存的问题。
深入研究了不同退火温度对BVO薄膜性能的影响。
700℃退火后的BVO薄膜显示出最优的性能,具有高度c轴取向,剩余极化和漏电流密度提高到10.62μC/cm~2和 1.92×10~(-8)A/cm~2。
分析了260-480K温度范围的介电特性,发现BVO薄膜中存在的多分散弛豫由氧空位等缺陷引起,传导机制主要为氧空位传导。
(2)研究了BVO薄膜与p-Si(100)衬底集成所形成MFIS(Metal-Ferroelectrics-Insulator-Semiconductor)结构的C-V特性,记忆窗大小约0.5V,这为BVO薄膜在场效应型铁电存储器的应用提供了优化的工艺条件。
采用椭偏光谱获得了BVO薄膜的光学常数,有助于开发其光学特性上的应用。
(3)首次用CSD法合成了具有良好铁电特性的混合铋基类钙钛矿铁电薄膜Bi_2VO_(5.5)-Bi_4Ti_3O_(12),薄膜剩余极化2P_r提高到12.46μC/cm~2,漏电流密度为1.17×10~(-8)A/cm~2。
为提高BVO材料的铁电特性提供了新技术途径。
(4)首次系统研究了不同比例La掺杂对BVO薄膜介电特性的影响。
La掺杂使BVO薄膜的介电常数、介电损耗增加,在少量掺杂(0.025摩尔比)时表现最明显。
其机理在于低浓度的La会先进行V位替换,La~(3+)和V~(5+)间的非等价替代及原子半径间的巨大相差,引起晶格体积膨胀和晶格扭曲的结构重排,引发氧空位V_o~¨等缺陷,造成介电常数、介电损耗的增加和弛豫程度的显著增强。
(5)用CSD法成功制备了BIMEVOX.10(ME=Ti,Co,Fe,Ni,Mn)薄膜,研究了其结构和电学特性。
重点讨论了BIMNVOX.10薄膜在300-485K温度范围的电特性,研究表明BIMNVOX.10薄膜的介电弛豫可能是由氧空位的短程扩散传导引起,属于多分散性弛豫。
发现BIMNVOX.10薄膜具有室温弱铁磁特性。
(6)深入研究了BIMEVOX体系电解质材料中具有最高电导率的Bi_2Cu_(0.1)V_(0.9)O_(5.35)(BICUVOX.10)粉体和薄膜材料的制备和特性。
采用化学溶液法制备了BICUVOX.10纳米粉末,比常规固相法的合成温度降低了～300℃。
研究了PEG4000表面活性剂、制备方法和粉末分散性间的联系。
发现PEG4000能有效改变纳米颗粒的团聚现象,其添加量和制备方法有关。
利用反向滴定沉淀法获得了平均粒径为20nm的产物,PEG4000的添加量约5wt%。
这一结果为获得分散性良好的BIMEVOX纳米粉末提供了工艺途径。
在LNO/Si(100)上生长了高质量的c轴择优取向BICUVOX.10薄膜,300-620K的中低温范围样品具有高氧离子导电性和良好的热稳定性,氧空位激活能为0.3eV,600K下的氧离子电导率为5×10~(-2)S·cm~(-1)。
(7)首次研究了BVO和BIMEVOX.10(ME=Mn,Fe,Co)粉体的磁性,发现该系列材料均表现出室温铁磁特性。
经过渡金属离子掺杂后,BVO铁磁性变强,其中Mn掺杂表现最明显。
BVO和BIMNVOX.10的剩余磁化,饱和磁化和矫顽场分别为 2.11,4.67memu/g;3.33,11.02memu/g和0.02,0.04kOe;BIMNVOX.10的居里温度为279℃。
另外,从理论上分析得出室温铁磁特性主要是由氧空位所引起;掺杂离子d态电子自旋引起不成对电子对自旋态重新分布,是造成磁性大小改变的主要因素。
【关键词】：钒酸铋化学溶液沉积法电学特性【学位授予单位】：华东师范大学【学位级别】：博士【学位授予年份】：2010【分类号】：TM221【目录】：摘要6-8Abstract8-11目录11-16第一章绪论16-341.1铋基类钙钛矿铁电材料概述16-221.1.1铋基类钙钛矿铁电材料结构和特点17-181.1.2铋基类钙钛矿铁电薄膜材料的制备方法18-201.1.3铋基类钙钛矿铁电材料的研究概况20-221.2Bi_2VO_(5.5)(BVO)体系材料概述22-311.2.1Bi_2VO_(5.5)(BVO)材料的结构、特性与研究状况22-241.2.2Bi_2ME_xV_(1-x)O_(5.5-δ)(BIMEVOX)的结构、特性与研究状况24-251.2.3Bi_2VO(5.5)(BVO)体系材料主要应用及制备方法25-261.2.4Bi_2VO_(5.5)(BVO)体系材料的性能测试方法26-311.3本论文的选题背景和主要研究内容31-34第二章Bi_2VO_(5.5)薄膜的合成与特性研究34-622.1引言34-352.2实验过程35-362.2.1样品的制备35-362.2.2样品性能测试362.3LNO/Si(100)衬底上的BVO薄膜特性36-442.3.1XRD分析36-372.3.2微观形貌特性37-382.3.3铁电特性38-392.3.4电流-电压(I-V)特性39-402.3.5介电特性40-422.3.6交流电导特性42-432.3.7复阻抗特性432.3.8X射线光电子能谱(XPS)分析43-442.4Pt/TiO_2/SiO_2/Si(100)衬底的BVO薄膜特性44-562.4.1XRD 分析452.4.2微观形貌特性45-462.4.3铁电特性46-472.4.4电容-电压(C-V)特性47-482.4.5电流-电压(I-V)特性48-502.4.6介电特性50-522.4.7交流电导特性52-542.4.8复阻抗特性54-562.5p-Si(100)衬底的BVO薄膜特性56-602.5.1微结构特性572.5.2电容-电压(C-V)特性57-582.5.3椭圆偏振光谱分析58-602.6本章小结60-62第三章混合铋基类钙钛矿Bi_4Ti_3O_(12)-Bi_2VO_(5.5)薄膜的制备和特性研究62-723.1引言623.2实验过程623.3性能测试62-633.4结果分析63-703.4.1XRD分析63-643.4.2铁电特性64-653.4.3疲劳特性65-673.4.4电流-电压(I-V)特性67-683.4.5电容-电压(C-V)特性68-693.4.6介电特性69-703.4.7交流电导和复阻抗特性703.5本章小结70-72第四章Bi_(2-x)La_xVO_(5.5)薄膜的制备与特性研究72-824.1引言724.2样品制备72-734.3性能测试734.4结果分析73-814.4.1微观结构特性73-754.4.2拉曼光谱分析75-764.4.3介电特性76-804.4.4交流电导特性80-814.5本章小结81-82第五章BIMEVOX.10(ME=Ti,Co,Fe,Ni,Mn)薄膜的制备与特性研究82-1005.1引言82-835.2实验过程835.2.1样品的制备835.2.2样品性能的测试835.3BIMEVOX.10(ME=Ti,Co,Fe,Ni)薄膜特性83-905.3.1微观结构特性83-855.3.2介电特性85-865.3.3电流-电压(I-V)特性86-895.3.4复阻抗特性895.3.5交流电导特性89-905.4BIMNVOX.10薄膜特性90-995.4.1结构特性90-915.4.2电流-电压(I-V)特性91-925.4.3介电特性92-935.4.4电模特性93-955.4.5复阻抗特性95-965.4.6交流电导特性96-985.4.7磁特性98-995.5本章小结99-100第六章BICUVOX.10纳米材料的制备与特性研究100-1246.1引言100-1016.2纳米颗粒材料的团聚和分散性101-1026.2.1纳米颗粒材料团聚产生原因1016.2.2纳米颗粒材料的分散101-1026.3实验部分102-1056.3.1主要原料1026.3.2BICUVOX.10纳米粉体材料的制备过程102-1056.3.3BICUVOX.10薄膜样品的制备过程1056.3.4性能测试1056.4BICUVOX.10粉末样品结果分析105-1166.4.1Sol-gel(SG)法制备的BICUVOX.10粉末样品特性分析105-1086.4.2EC法制备的BICUVOX.10粉末样品特性分析108-1116.4.3RP法制备的BICUVOX.10粉末样品特性分析111-1156.4.4BICUVOX.10粉末样品分散性研究115-1166.5BICUVOX.10薄膜样品结果分析116-1226.5.1XRD结果分析1166.5.2XPS结果分析116-1176.5.3微观形貌特性117-1186.5.4介电特性118-1196.5.5电流-电压(I-V)特性119-1206.5.6交流电导特性120-1216.5.7电导率—温度特性121-1226.6本章小结122-124第七章BVO和BIMEVOX.10(ME=Mn,Fe,Co)的磁性研究124-1307.1引言1247.2实验过程124-1257.3性能测试1257.4结果分析125-1297.4.1XRD分析125-1267.4.2磁性分析126-1297.5本章小结129-130第八章总结与展望130-1348.1总结130-1328.2展望132-134攻读博士期间发表的论文134-136参考文献136-158致谢158 本论文购买请联系页眉网站。
