室内排水管道安装方案
室内排水管道安装施工方案
一、施工准备（一）作业条件UPVC埋设管道，应开挖沟槽，沟槽要平直,必须有坡度，沟底夯实.地下铸铁排水管道的铺设必须在基础达到或接近±O。
OO标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处,己按设计要求预留管洞。
暗装管道(包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。
预留孔洞、预埋件巳完成.土建支模巳拆除，操作场地清理干净,安装高度超过3.5m 应搭脚手，并做好安全防护。
室内明装管道要与结构进度相隔二层的条件下进行安装。
室内地平线应弹好，粗装修抹灰工程已完成.安装场地无障碍物.（二）材料要求1.硬质聚氯乙烯(UPVC)管材、管件、支架、粘接剂应是管材厂家配套产品.管道规格尺寸应与卫生洁具连接适宜,并有产品质量合格证、相关检验报告及说明书.管材内外表层应光滑，无气泡、裂纹，管壁厚度均匀,色泽一致.直管段挠度不大于1％。
管件造型应规矩、光滑，无毛刺。
承口应有梢度，并与插口配套。
码放时地面要平，如果上架应多设几个支点防止管子变形.冬季防止冻坏,夏季防止太阳晒。
用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。
2.铸铁排水管道及管件品种、规格应符合设计要求。
灰口铸铁的管壁应厚度均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。
承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致,不得有偏扣、乱扣、方扣、丝扣不全等现象。
青麻、油麻要整齐，不允许有腐朽现象.沥青漆、防锈漆、调和漆和银粉必须有产品合格证。
水泥一般采用强度等级P.O32。
5的普通水泥，必须有产品合格证、出厂检测报告及进场复验报告.用到的其他材料有：汽油、机油、胶皮布、电气、焊条、型钢、螺栓、螺母、铅丝等。
3.不得使用国家限制使用和淘汰落后的建材产品.4.主要设备、器具应有安装使用说明书。
（三）主要机具1、UPVC管道.机具：手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、套丝扳等。
室内给排水工程施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX项目室内给排水工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：建筑面积XX万平方米，共计XX栋楼4. 工程性质：住宅、商业、办公综合楼5. 工程内容：室内给排水管道安装、卫生洁具安装、雨水管道安装、中水管道安装、消防给水系统安装等二、施工准备1. 技术准备（1）熟悉设计图纸，了解工程特点、施工难点及要求。
（2）组织技术人员学习国家相关标准和规范，确保施工质量。
（3）编制施工组织设计，明确施工顺序、施工工艺及质量控制措施。
2. 材料准备（1）采购符合国家标准的给排水管道、卫生洁具、阀门、接头等材料。
（2）检查材料质量，确保符合设计要求。
（3）材料进场前，做好验收、登记、堆放等工作。
3. 人员准备（1）组建专业的施工队伍，明确各岗位人员职责。
（2）对施工人员进行技术交底，确保施工质量。
（3）对施工人员进行安全教育和培训，提高安全意识。
4. 工具设备准备（1）准备施工所需的各类工具，如扳手、电钻、切割机、焊机等。
（2）确保设备完好，满足施工需求。
三、施工工艺及质量控制1. 施工工艺（1）管道安装：按照设计图纸和规范要求，进行管道定位、测量、切割、焊接、防腐等工序。
（2）卫生洁具安装：根据卫生洁具的型号、规格，进行定位、固定、调试等工序。
（3）雨水管道安装：按照设计图纸和规范要求，进行管道定位、测量、切割、焊接、防腐等工序。
（4）中水管道安装：按照设计图纸和规范要求，进行管道定位、测量、切割、焊接、防腐等工序。
（5）消防给水系统安装：按照设计图纸和规范要求，进行管道定位、测量、切割、焊接、防腐等工序。
2. 质量控制（1）严格控制材料质量，确保符合国家标准。
（2）加强施工过程管理，严格执行施工工艺和质量标准。
（3）做好隐蔽工程验收，确保工程质量。
（4）加强施工过程中的质量控制，及时发现和解决质量问题。
（5）做好工程验收工作，确保工程符合设计要求。
四、施工进度安排1. 施工前期准备（1周）（1）组织施工人员学习设计图纸和施工规范。
室内排水管道安装施工方案
一、工程概况本工程为某住宅小区室内排水管道安装工程，包括卫生间、厨房、阳台等区域的排水管道安装。
工程量约1000米，预计施工工期为30天。
二、施工准备1. 材料准备：排水管道、排水管件、检查口、地漏、通气管、PVC粘合剂、扳手、螺丝刀等。
2. 人员准备：施工人员、技术员、质量员、安全员等。
3. 施工工具：电钻、切割机、焊接机、水平尺、卷尺、钢卷尺等。
4. 施工方案：按照国家相关规范和标准进行施工，确保工程质量。
三、施工步骤1. 施工测量：根据设计图纸，确定排水管道的走向、标高和管径，进行测量放样。
2. 管道预埋：根据放样结果，进行管道预埋，确保管道位置准确。
3. 管道安装：（1）安装立管：立管应垂直、稳固，接口严密，采用焊接或丝扣连接。
立管顶部应设置通气帽，底部设置检查口。
（2）安装横管：横管应水平、牢固，接口严密，采用焊接或丝扣连接。
横管与立管的连接处应设置三通或四通。
（3）安装地漏：地漏应安装在地面最低点，与排水管道连接处应设置P型或S型地漏。
（4）安装通气管：通气管应高出屋面0.3m，并与排水管道连接。
4. 管道检查：（1）检查管道接口：确保接口严密，无渗漏。
（2）检查管道坡度：管道坡度应符合设计要求，不得有倒坡现象。
（3）检查管道标高：管道标高应符合设计要求。
5. 管道验收：施工完成后，进行管道验收，确保工程质量。
四、施工注意事项1. 施工过程中，严格遵守国家相关规范和标准。
2. 施工人员应具备相关资质，熟悉施工工艺。
3. 施工现场应保持整洁，防止污染。
4. 施工过程中，注意安全防护，防止安全事故发生。
5. 施工完成后，进行管道清洗，确保排水畅通。
五、施工进度安排1. 第1-5天：施工测量、管道预埋。
2. 第6-15天：管道安装。
3. 第16-20天：管道检查、验收。
4. 第21-25天：管道清洗、清理施工现场。
5. 第26-30天：工程总结、资料整理。
六、质量保证措施1. 严格按照国家相关规范和标准进行施工。
室内排水管道安装施工方案
室内排水管道安装施工方案一、前期准备工作1.施工前的检查与测量：对施工现场进行全面的检查与测量，确定管道的走向、坡度和管道尺寸等。
2.材料准备：准备好所需的管材、管件、密封材料和工具等。
3.施工组织与预案：编制施工组织设计和施工预案，明确施工的步骤和时间计划。
二、施工步骤1.开挖工程：根据测量结果和设计要求，在施工现场进行开挖工作，开挖深度要符合规定的要求。
2.管道安装：根据设计要求和现场的实际情况，选择合适的管道材料和管件进行安装。
安装前要对管道进行检查，确保没有损坏和缺陷。
3.管道连接：根据设计图纸和现场情况，选择适当的连接方式，进行管道的连接。
连接前要对管道和管件进行清洁和处理，保证连接的牢固和密封。
4.管道固定：安装完成后，对管道进行固定，保证其稳定性和安全性。
固定时要考虑到管道的伸缩和变形，避免出现应力过大导致管道破裂或泄漏。
5.防水处理：对管道周围的墙壁和地面进行防水处理，防止水渗漏和污水反味。
可以采用防潮涂料、防水剂或其他防水材料进行处理。
6.压力测试与验收：安装完成后，对管道进行压力测试和验收，确保管道的质量和性能符合设计要求。
三、施工注意事项1.安全第一：在施工过程中要注重安全，严格按照工程安全操作规程进行施工，严禁违章作业。
2.测量准确：施工前要对现场进行准确的测量，保证管道的走向和坡度符合设计要求。
3.施工严谨：在管道连接时要严格按照规范和标准进行操作，确保连接的牢固和密封。
4.检查细致：在施工过程中要对管道进行全面的检查，发现问题及时处理，避免后期出现质量问题。
5.固定稳固：对管道进行固定时要考虑到管道的伸缩和变形，选择合适的固定方式，保证管道的稳定性和安全性。
6.防水处理：施工完成后要对管道周围的墙壁和地面进行防水处理，保证管道不泄漏和不渗漏。
7.质量检验：在施工完成后要进行压力测试和验收，确保管道的质量和性能符合设计要求。
四、施工进度控制1.合理安排施工进度，根据施工工艺和工人数量确定施工周期。

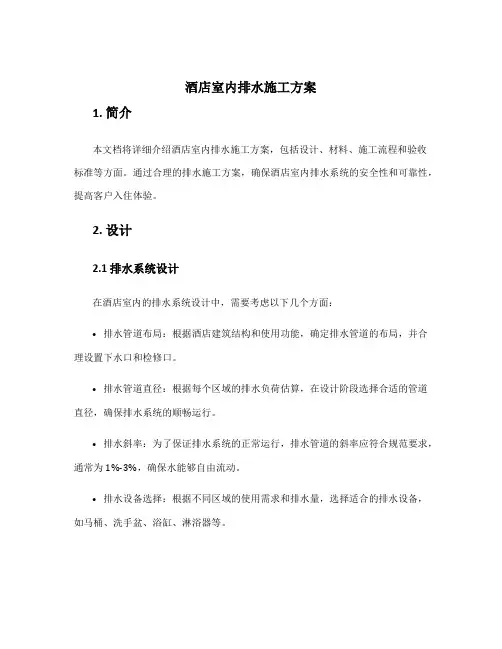

酒店室内排水施工方案
酒店室内排水施工方案1. 简介本文档将详细介绍酒店室内排水施工方案，包括设计、材料、施工流程和验收标准等方面。
通过合理的排水施工方案，确保酒店室内排水系统的安全性和可靠性，提高客户入住体验。
2. 设计2.1 排水系统设计在酒店室内的排水系统设计中，需要考虑以下几个方面：•排水管道布局：根据酒店建筑结构和使用功能，确定排水管道的布局，并合理设置下水口和检修口。
•排水管道直径：根据每个区域的排水负荷估算，在设计阶段选择合适的管道直径，确保排水系统的顺畅运行。
•排水斜率：为了保证排水系统的正常运行，排水管道的斜率应符合规范要求，通常为1%-3%，确保水能够自由流动。
•排水设备选择：根据不同区域的使用需求和排水量，选择适合的排水设备，如马桶、洗手盆、浴缸、淋浴器等。
2.2 排水设备安装位置根据设计方案，确定排水设备的安装位置，确保设备与管道的连接质量和稳定性。
各种排水设备的安装应符合相关的标准和规范，确保使用安全。
3. 材料选择3.1 排水管材料•PVC管：常用于低压排水系统，具有良好的密封性和耐化学腐蚀性能。
•钢管：适用于需要承受较高压力的排水系统，例如排水泵站和管道。
•不锈钢管：适用于特殊要求的排水系统，如高温、高压或有腐蚀性介质的场合。
3.2 排水设备材料•马桶、洗手盆等器具：常用的材料有陶瓷和不锈钢，具有良好的耐腐蚀性和美观度。
•排水管道连接件：常用的材料有塑料和橡胶，确保连接的密封性和稳定性。
4. 施工流程4.1 施工准备在施工开始前，需要进行以下准备工作：•现场勘测：对酒店室内进行勘测，确定排水管道的布局和设备的安装位置。
•确定施工计划：根据设计方案，制定详细的施工计划，包括施工顺序、材料采购、人力安排等。
•材料准备：根据施工计划，准备所需的排水管材料、排水设备和连接件等。
4.2 施工过程排水施工的具体流程如下：1.室内排水管道铺设：根据设计方案，在地面和墙壁上开槽，将排水管道铺设好，并进行固定和固接处的密封处理。

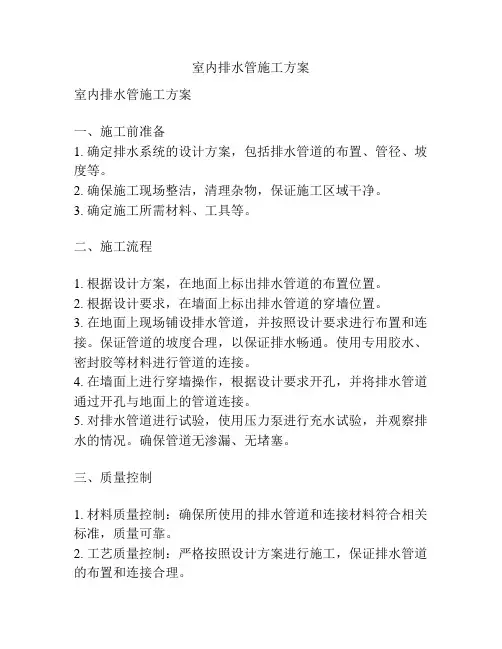

室内排水管施工方案
室内排水管施工方案室内排水管施工方案一、施工前准备1. 确定排水系统的设计方案，包括排水管道的布置、管径、坡度等。
2. 确保施工现场整洁，清理杂物，保证施工区域干净。
3. 确定施工所需材料、工具等。
二、施工流程1. 根据设计方案，在地面上标出排水管道的布置位置。
2. 根据设计要求，在墙面上标出排水管道的穿墙位置。
3. 在地面上现场铺设排水管道，并按照设计要求进行布置和连接。
保证管道的坡度合理，以保证排水畅通。
使用专用胶水、密封胶等材料进行管道的连接。
4. 在墙面上进行穿墙操作，根据设计要求开孔，并将排水管道通过开孔与地面上的管道连接。
5. 对排水管道进行试验，使用压力泵进行充水试验，并观察排水的情况。
确保管道无渗漏、无堵塞。
三、质量控制1. 材料质量控制：确保所使用的排水管道和连接材料符合相关标准，质量可靠。
2. 工艺质量控制：严格按照设计方案进行施工，保证排水管道的布置和连接合理。
3. 空气检测：使用专业仪器对排水管道进行空气检测，确保没有漏气现象。
4. 试压：使用压力泵进行充水试验，观察排水情况，确保排水畅通。
四、安全措施1. 施工人员必须穿戴好安全帽、防护鞋等个人防护用品，严禁穿拖鞋进行施工。
2. 施工现场必须设立警示标志，确保施工现场的安全。
3. 施工过程中注意用电安全，禁止将电缆暴露在水中。
五、施工须知1. 施工过程中应及时清理现场积水，确保施工区域干燥。
2. 施工过程中遇到问题应及时与设计人员或相关负责人沟通，协商解决。
3. 施工完成后，应及时清理施工现场，并将材料、工具等进行归放。
以上是室内排水管施工方案的基本内容，通过合理的施工流程、质量控制和安全措施，可以确保室内排水管道的建设质量，保障室内排水的顺畅运行。
室内排水管道施工方案
室内排水管道施工方案室内排水管道施工方案一、工程概述本工程为室内排水管道施工，包括建筑物内的厨房、浴室、卫生间等区域的排水系统。
方案旨在确保室内排水系统的正常运行和安全性。
二、施工方案1. 材料选用根据施工需要，选用质量可靠的PVC管道作为排水管道的主要材料。
PVC管材具有防潮、耐腐蚀、密封性好等优点，适用于室内排水系统。
2. 施工流程（1）施工前的准备工作进行工地勘察，确定排水管道的布置方案和施工路线。
清理施工区域，确保工作场地整洁。
（2）排水管道安装按照施工方案和布置方案进行管道的安装。
根据实际情况，采用密封胶进行管道的连接，以确保连接处的密封性。
（3）排水设备安装安装各种排水设备，如水槽、马桶、浴缸等，确保与排水管道的连接紧密，并进行密封处理，避免漏水现象。
（4）排水系统测试完成排水管道和排水设备的安装后，进行系统测试。
采用水压试验的方法，加压至设定压力并保持一段时间，观察是否有漏水现象。
（5）排水系统的使用和维护在完成施工后，进行系统的使用和维护工作。
定期检查排水管道和排水设备的运行情况，及时清理管道内的污物，避免堵塞和其它故障。
三、安全和质量控制1. 施工期间，人员必须佩戴安全帽、工程服等个人防护装备，严格遵守施工现场安全规定。
2. 施工作业人员必须熟悉PVC管道的施工工艺和操作规程，并经过相关培训。
3. 在进行系统测试时，严格按照设计要求进行施工，确保排水系统的安全性和可靠性。
4. 定期检查和维护排水系统，及时清理管道内的污物，避免堵塞和破损。
五、工程预算根据施工方案和工程量，进行工程预算。
其中包括材料费用、人工费用、设备费用、管理费用等。
确保工程的质量和进度。
六、总结本施工方案针对室内排水管道施工进行了详细的设计和规划，包括材料选用、施工流程、安全和质量控制等方面。
通过合理的施工和维护，可确保室内排水系统的正常运行，提高建筑物的使用寿命和舒适度。
室内UPVC塑料排水管道安装施工方案
室内UPVC塑料排水管道安装施工方案室内UPVC塑料排水管道是一种常见的排水系统，用于室内卫生间、厨房、洗衣房等地方的污水排放。
其特点是轻巧、耐腐蚀、易安装和维修等，因此在建筑行业中被广泛采用。
以下是室内UPVC塑料排水管道安装施工方案的详细说明。
一、材料和工具准备1.UPVC塑料管道：选用符合国家标准的管材，符合要求的直径和长度。
2.PVC排水管道配件：包括弯头、三通、四通、法兰、密封球等。
3.切割工具：使用锯条、管材切割器或电锯等工具进行管道的切割。
4.清洁工具：使用刷子、布等工具进行管道内部和外部的清洁。
5.粘接剂：选用符合要求的PVC粘接剂，确保粘接强度。
6.手工具：包括码尺、螺丝刀、榔头、刀具等工具。
二、测量和布置1.根据设计图纸，测量和确定排水管道的位置和高度。
2.将测量结果标记在墙壁和地面上，作为管道的参考点。
3.根据标记点，利用码尺等工具绘制出管道的布置图。
三、安装管道1.根据布置图，在墙壁和地面上钻孔，安装管道支架。
支架的间距根据管道的直径和长度确定。
2.一段段地安装UPVC塑料管道。
首先将管道放置在支架上，然后使用粘接剂将管道与管道配件连接起来。
3.确保管道连接口处没有残留物，使用刷子和布清洁管道和管道配件的内部和外部。
4.在管道的弯头、三通、法兰等关键位置使用密封球进行密封，以确保排水系统的密封性能。
5.定期检查管道的安装情况，确保所有管道都被正确安装。
6.在安装完所有的管道后，进行水压测试，以确保管道系统的密封性能。
四、验收和维护1.对安装完成的管道进行验收，检查是否存在漏水、渗水和管道连接是否牢固等问题。
2.做好管道系统的标志和验收记录，以备日后维护和维修使用。
3.定期进行管道系统的维护和保养，以延长管道的使用寿命。
以上是室内UPVC塑料排水管道安装施工方案的大致步骤和要点。
在实际施工过程中，需要根据具体情况进行调整和操作。
同时，为了确保工程质量，建议在施工过程中严格按照国家标准进行操作，并确保使用符合要求的材料和工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内排水管道安装方案
（1）、楼层管道的安装：
①按管道系统和卫生设备的设计位置，结合设备排水口的尺寸与排水管管口施工要求，配合土建结构施工，在墙、梁和楼板上预留管口或预埋管件；
②按管道走向及各管段的中心线标记进行测量，绘制实测小样图，并详细注明尺寸；按实测小样图选定合格的管材和管件，进行配管和裁管。
预制的管段配制完成后应按小样图核对节点间尺寸及管件接口朝向；
③土建墙面粉刷后，可将材料和预制管段运至安装地点，按预留管口位置及管道中心线，进行管道接口连接；
④管道安装应自下而上分层进行，先安装位置，后安装横管，复查无误后，作通水试验。
（2）、卫生器具安装：
①器具安装前的质量检查，检查器具外形是否端正，瓷质的粗糙与细腻程序及色泽是否一致，有无破损，掌握各瓿构造上的允许公差值等。
②器具安装后的防护与防堵塞，安装好的器具做适当防护，并加强工种间的配合，避免人为破坏。
③坐式大便器安装：
根据已安装好的下水管口中心和坐便器位置，在地板上划出坐便器中心线，然后试装大便器，在地板上划出其轮廓线和四个孔眼的十字中心线，移开便器后电钻在地面十字线中心打孔，放入膨胀螺栓后紧固，然后在大便器下水口抹油灰，将其它装在地板上，找正、找平并固定。
④管材：
地沟内给水管道及管件均采用镀锌钢管，铝塑复合管及管件，丝扣连接明装给水管道及管件均采用铝塑复合管管及管件，连接排水管道及管件均采用柔性接口排水铸铁管、管件，承插连接，消防管道均采用焊接钢管，焊接连接，阀门处法兰连接。
⑤管道防腐及保温：
埋于地下或暗装钢管，管外壁刷石油沥青两道明装时管外壁先刷红丹漆两道，再刷银粉两道。
⑤管道标高：
生活和消防给水均指管中心标高，排水管均指管内底标高。
⑥管道坡度：
给水管道均以I=0.003坡度坡向立管及配水点，排水管道采用标准坡度。
⑦管道支架和吊架
板底的水平横管在板底沿管道走向设吊架固定支撑。
立管沿墙设管卡固定支撑。
