投影与视图知识点总结知识点一：中心投影有关概念1. 投影现象：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面。
2. 手电筒、路灯和台灯的光线可以看成是从一个点发出的，这样的光线所形成的投影称为中心投影n知识点三：平行投影及应用1.平行投影的定义太阳光线可以看成是平行光线，平行光线所形成的投影称为平行投影当平行光线与投影面垂直，这种投影称为正投影2.平行投影的应用：（1）等高的物体垂直地面放置时，太阳光下的影长相等。
（2）等长的物体平行于地面放置时，太阳下的影长相等。
3.作物体的平行投影：由于平行投影的光线是平行的，而物体的顶端与影子的顶端确定的直线就是光线，故根据另一物体的顶端可作出其影子。
例1：如图,小华(线段CD)在观察某建筑物AB（1）请你根据小华在阳关下的影长（线段DF），画出此时建筑物AB在阳光下的影子。
（2）已知小华身高1.65m,在同一时刻，测得小华和建筑物AB的影长分别为1.2m 和8m，求建筑物AB的高。
例2：小明在公园游玩，想利用太阳光下的影子测量一颗大树AB的高，他发现大树的影子恰好落在假山坡面CD和地面BC上，如图所示，经测量CD=4m，BC=10m，CD与地面成30度的角，此时量得1m标杆的影长为2m，请你帮助小明求出大树AB的高度？知识点四：视图1.常见几何体的三视图2.三视图的排列规则：俯视图放在主视图的下面，长度与主视图的长度一样；左视图放在主视图的右面，高度与主视图的高度一样，宽度与俯视图的宽度一样，可简记为“长对正；高平齐；宽相等”。
注意：在画物体的三视图时，对看得见的轮廓线用实线画出，而对看不见的轮廓线要用虚线画出。
在三种视图中，主视图反映的是物体的长和高、俯视图反映的是物体的长和宽、左视图反映的是物体的宽和高.因此，在画三视图时，对应部分的长要相等。
例1：如图是几个相同的小正方体组成的一个几何体，请画出它的三视图。
北师大版九年级上册第五章投影与视图知识点归纳及例题
北师大版九年级上册第五章投影与视图知识点归纳及例题【学习目标】1.在观察、操作、想象等活动中增强对空间物体的把握和理解能力；2.通过实例了解中心投影与平行投影；3.会画直棱柱、圆柱、圆锥和球的三种视图；4.能根据三种视图描述简单的几何体.【知识点梳理】知识点一、投影1.投影现象物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象.影子所在的平面称为投影面.2. 中心投影手电筒、路灯和台灯的光线可以看成是从一点发出的，这样的光线照射在物体上所形成的投影，称为中心投影.相应地，我们会得到两个结论：(1)等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长.(2)等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短.在中心投影的情况下，还有这样一个重要结论：点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.知识点诠释：光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分离在物体的两侧.3.平行投影1.平行投影的定义太阳光线可看成平行光线，平行光线所形成的投影称为平行投影.相应地，我们会得到两个结论：①等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子一样长.②等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度.2. 物高与影长的关系①在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.②在同一时刻，不同物体的物高与影长成正比例.即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.知识点诠释：1．平行投影是物体投影的一种，是在平行光线的照射下产生的.利用平行投影知识解题要分清不同时刻和同一时刻.2．物体与影子上的对应点的连线是平行的就说明是平行光线.4、正投影如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，当平行光线与投影面垂直时，这种投影称为正投影.知识点诠释：正投影是特殊的平行投影，它不可能是中心投影.知识点二、中心投影与平行投影的区别与联系1.区别：（1）太阳光线是平行的，故太阳光下的影子长度都与物体高度成比例；灯光是发散的，灯光下的影子与物体高度不一定成比例.（2）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.2.联系：（1）中心投影、平行投影都是研究物体投影的一种，只不过平行投影是在平行光线下所形成的投影，通常的平行光线有太阳光线、月光等，而中心投影是从一点发出的光线所形成的投影，通常状况下，灯泡的光线、手电筒的光线等都可看成是从某一点发射出来的光线.（2）在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化；在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化.在中心投影中，固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化.知识点诠释：在解决有关投影的问题时必须先判断准确是平行投影还是中心投影，然后再根据它们的具体特点进一步解决问题.知识点三、视图1.三视图（1）视图用正投影的方法绘制的物体在投影面上的图形，称为物体的视图.（2）三视图在实际生活和工程中，人们常常从正面、左面和上面三个不同方向观察一个物体，分别得到这个物体的三个视图.通常我们把从正面得到的视图叫做主视图，从左面得到的视图叫做左视图，从上面得到的视图叫做俯视图.主视图、左视图、俯视图叫做物体的三视图.2.三视图之间的关系（1）位置关系一般地，把俯视图画在主视图下面，把左视图画在主视图右面，如图(1)所示.（2）大小关系三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.知识点诠释：三视图把物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映物体的长和高；俯视图反映物体的长和宽，左视图反映物体的高和宽，抓住这些特征能为画物体的三视图打下坚实的基础.3.画几何体的三视图画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1)确定主视图的位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“长对正”；(3)在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.几何体上被其他部分遮挡而看不见的部分的轮廓线要画成虚线.知识点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以，首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图.4.由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.知识点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析：(1)根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状以及几何体的长、宽、高；(2)根据实线和虚线想象几何体看得见和看不见的轮廓线；(3)熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；(4)利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法.【典型例题】类型一、投影的作图与计算1．如何才能使如图所示的两棵树在同一时刻的影长分别与它们的原长相等，试画图说明．【答案与解析】(1)如图所示．可在同一方向上画出与原长相等的影长，此时为平行投影．(2)如图所示，可在两树外侧不同方向上画出与原长相等的影子，连结影子的顶点与树的顶点．相交于点P．此时为中心投影，P点即为光源位置．【总结升华】连结物体顶点与其影长的顶点，如果得到的是平行线，即为平行投影；如果得到相交直线，则为中心投影，这是判断平行投影与中心投影的方法，也是确定中心投影光源位置的基本做法．但若中心投影光源在两树同侧时，图中的两棵树的影长不可能同时与原长相等，所以点光源可以选在两树之间．特别提醒：易错认为只有平行投影才能使两棵树在同一时刻的影长分别与它们的原长相等，从而漏掉上图这一情形．举一反三：【变式】与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD和一棵树AB．晚上，幕墙反射路灯，灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图所示，你能确定此时路灯光源的位置吗?【答案】作法如下：①连结FC并延长交玻璃幕墙于O点；②过点O作直线OG垂直于玻璃幕墙面；③在OC另一侧作∠POG＝∠FOG且交EA延长线于点P．P点即此时路灯光源位置，如图所示．2.（2015·盐城校级模拟）如图，小明与同学合作利用太阳光线测量旗杆的高度，身高1.6m的小明落在地面上的影长为BC=2.4m．（1）请你在图中画出旗杆在同一时刻阳光照射下落在地面上的影子EG；（2）若小明测得此刻旗杆落在地面的影长EG=16m，请求出旗杆DE的高度．【思路点拨】（1）连结AC，过D点作DG∥AC交BC于G点，则GE为所求；（2）先证明Rt∥ABC∥∥RtDGE，然后利用相似比计算DE的长．【答案与解析】解：（1）影子EG如图所示；（2）∥DG∥AC，∥∥G=∥C，∥Rt∥ABC∥∥RtDGE，∥=，即=，解得DE=，∥旗杆的高度为m．【总结升华】本题考查了平行投影，也考查了相似三角形的判定与性质．举一反三：【变式】如图，小亮利用所学的数学知识测量某旗杆AB的高度．（1）请你根据小亮在阳光下的投影，画出旗杆AB在阳光下的投影．（2）已知小亮的身高为1.72m，在同一时刻测得小亮和旗杆AB的投影长分别为0.86m和6m，求旗杆AB 的高．【答案】解：（1）如图所示：（2）如图，因为DE，AB都垂直于地面，且光线DF∥AC，所以Rt△DEF∽Rt△ABC，所以DE EF AB BC=，即1.720.866AB=，所以AB=12（m）．答：旗杆AB的高为12m．类型二、三视图3．如图，分别从正面、左面、上面观察该立体图形，能得到什么平面图形．【答案与解析】从正面看该几何体是三角形，从左面看该几何体是长方形，从上面看该几何体是一长方形中带一条竖线．如图：【总结升华】本题考查了几何体的三视图的判断．举一反三：【变式】如图，画出这些立体图形的三视图．【答案】（1）如图：（2）如图：（3）如图：（4）如图：4．（2015·惠州校级月考）如图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出这个几何体的主视图和左视图．【思路点拨】由已知条件可知，主视图有3列，每列小正方数形数目分别为2，2，3，左视图有3列，每列小正方形数目分别为1，3，2．据此可画出图形．【答案与解析】解：如图所示：【总结升华】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．类型三、三视图的有关计算5．某工厂要对一机器零件表面进行喷漆，设计者给出了该零件的三视图(如图所示)，请你根据三视图确定其喷漆的面积．【思路点拨】首先要根据立体图形的三视图，想象出物体的实际形状，然后再计算表面积.【答案与解析】解：长方体的表面积为(30×40+40×25+25×30)×2＝5900(cm2)，圆柱体的侧面积为3.14×20×32＝2010(cm2)，其喷漆的面积为5900+2010＝7910(cm2)．【总结升华】由该机械零件的三视图，可想象它是一个组合体，是由一个长方体和一个圆柱体组成．其表面积是一个长方体的六个面与圆柱体的侧面构成．(圆柱体的上表面补在长方体的上表面被圆柱体遮挡的部分).该组合体是由一长方体与一圆柱体组合而成，但不能认为组合体的表面积就是两几何体的表面积之和．举一反三：【变式】某物体的三视图如图：（1）此物体是什么体；（2）求此物体的全面积．【答案】解：（1）根据三视图的知识，主视图以及左视图都为矩形，俯视图是一个圆，故可判断出该几何体为圆柱．（2）根据圆柱的全面积公式可得，20π×40+2×π×102=1000π．。
第5章 投影与视图 北师大版九年级数学上册综合复习及答案
第五章投影与视图 2024--2025学年北师大版九年级数学上册专题一投影【知识聚焦】投影通常考查画图与计算两个方面：画图可根据投影的定义，利用平行投影中光线平行为已知条件；中心投影常利用两条直线相交确定光；计算常利用相似知识解决.1. 投影的相关概念物体在光线的照射下，在某个平面内形成的影子叫做投影. 这时，照射光线叫做投影线，影子(投影)所在的平面叫做投影面.2. 平行投影的概念由平行光线形成的投影是平行投影. (注意：平行投影的投影线都是平行的)3. 正投影的概念投影线垂直于投影面产生的投影叫做正投影. 在实际作图中，正投影被广泛应用，主要有线段、平面图形及立体图形.4. 中心投影的概念由同一点(点光) 发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)5. 视点、视线和盲区的概念由同一点(点光)发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)【典例精讲】题型1 平行投影的应用【例1】如图所示，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB 和一段高度未知的电线杆 CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量；某一时刻，在太阳光照射下，旗杆落在围墙的影子 EF的长度为2米，落在地面上的影子BF的长度为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长度为5米. 依据这些数据，该小组的同学计算出了电线杆的高度.(1) 该小组的同学在这里利用的是投影的有关知识进行计算的.(2) 试计算出电线杆的高度，并写出计算过程.举一反三。
1. 如图所示，该小组发现8米高的旗杆DE 的影子 EF 落在了包含一圆弧形小桥在内的路上，于是他们开展了测算小桥所在圆的半径的活动. 小刚身高1.6米，测得其影长为2.4米，同时测得 EG的长为3米，HF 的长为1米，测得拱高(弧GH的中点到弦GH的距离，即MN的长度) 为2米，求小桥所在圆的半径.题型 2 中心投影的应用【例2】如图所示，不透明圆锥体 DEC 放在直线 BP 所在的水平面上且 BP 过圆锥底面的圆心，圆锥的高为23m,底面圆半径为2m，一点光位于点 A处，照射到圆锥体后，在水平面上留下的影长BE=4m.(1) 求∠ABC的度数;(2) 若∠ACP=2∠ABC, 求光A距水平面的高度.举一反三2. 小明现有一根2m长的竹竿，他想测出自家门口马路上一盏路灯的高度，但又不能直接测量，他采用了如下办法：①先走到路旁的一个地方，竖直放好竹竿，测量此时的影长为1m；②沿竹竿影子的方向向远处走了两根竹竿的长度4m，然后又竖直放好竹竿，测量此时竹竿的影子长正好为2m.小明说他可以计算出路灯的高度，他如何计算?题型3 盲区的实际应用问题【例3】如图所示，AB 表示一坡角为60°、高为2003米的山坡，一架距地面1000 米的飞机(点C)在山前飞行，此时从飞机看山顶A的俯角为30°.(1) 请在图中画出飞机向山后看的盲区的大小；(2) 求当飞机继续向高处飞多少米时向山后看无盲区?举一反三3. 如图所示，左边的楼高，AB=60m,右边的楼高CD=24m,且BC=30m,地面上的目标P 位于距C点 15m处.(1) 请画出从A 处能看到的地面上距离点 C 最近的点，这个点与点C之间的距离为多少?(2) 从A 处能看见目标P吗? 为什么?题型 4 几何知识型问题【例4】如图所示，已知一纸板ABCD的形状为正方形，其边长为10cm，AD，BC与投影面β平行，AB，CD与投影面β不平行，正方形在投影面β上的正投影为. A₁B₁C₁D₁,若∠ABB₁=45°,求正投影A₁B₁C₁D₁的面积.举一反三4. 如图所示，在Rt△ABC中，∠C=90°,在阳光的垂直照射下，点C 落在斜边AB上的点 D.(1) 试探究线段AC，AB和AD 之间的关系，并说明理由；(2) 线段BC，AB和BD之间也有类似的关系吗?专题二视图【知识聚焦】对同一个物体从不同方向看，可以得到不同的视图，画一个物体的三视图(主视图、俯视图、左视图)是有具体规定的.主视图、俯视图：长对正；主视图、左视图：高平齐；俯视图、左视图：宽相等.可简单记为口诀：主、俯长对正；主、左高平齐；俯、左宽相等.其次是：看得见，画实线；看不见，画虚线.有了三视图，我们既可以由几何体画出其三视图，也可以由物体的三种视图还原几何体的形状，从而求出几何体的表面积和体积.【典例精讲】题型1 物体三视图【例1】如图所示是一个螺母的示意图，它的俯视图是 ( )举一反三1. 如图所示的几何体的俯视图是 ( )题型 2 组合体识别型应用问题【例2】图中的三视图所对应的几何体是( )举一反三2. 如图所示的几何体的三视图是 ( )题型3 截面三视图识别型应用问题【例3】如图所示，一个正方体被截去四个角后得到一个几何体，它的俯视图是 ( )举一反三3. 如图所示是一个正方体截去一角后得到的几何体，它的主视图是( )题型4 三视图与几何体求解型应用问题【例4】如图是某几何体的三视图，则该几何体的体积是( )A.183B.543C.1083D.2163举一反三4. 如图所示是某几何体的三视图，根据图中数据，该几何体的体积为( )A. 60πB. 70πC. 90πD. 160π题型5 组合体计数型应用问题【例5】如图所示是由一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体所用的小立方块的个数是 ( )A. 9个B. 8个C. 7个D. 6个举一反三5. 如图所示是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上(不改变原几何体中小立方块的位置)，继续添加相同的小立方块，以搭成一个大正方体，至少还需要个小立方块.题型6 规律探究思想型问题【例6】(1)如图1是用积木摆放的一组图案，观察图案并探索：第五个图案中共有块积木，第n个图案中共有块积木.(2)一样大小的小立方体，如图2所示那样，堆放在房间一角，若按此规律一共垒了十层，这十层中看不见的木块共有多少个?举一反三6. 如图1是棱长为a的小正方体，图2和图3是由这样的小正方体摆放而成的几何体. 按照这样的方法继续摆放，自上而下分别叫第1层、第2层……第n层.(1) 用含n的代数式表示第n层的小正方体的个数；(2) 求第10层小正方体的个数.。
初三数学下册(人教版)第二十九章投影与视图29.2知识点总结含同步练习及答案
描述：例题：初三数学下册(人教版)知识点总结含同步练习题及答案第二十九章 投影与视图 29.2 三视图一、学习任务1. 掌握常见物体的三视图的画法及其作用.二、知识清单三视图三、知识讲解1.三视图三视图定义将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓绘制出来的平面图形称为视图．从物体的前面向后面投射所得的视图称主视图；从物体的上面向下面投射所得的视图称俯视图；从物体的左面向右面投射所得的视图称左视图；三视图就是主视图、俯视图、左视图的总称．常见几何体的三视图 由视图到立体图形① 主视图反映物体的长和高，主要提供正面的形状；② 左视图反映物体的高和宽，主要提供左侧面的形状；③ 俯视图反映物体的长和宽，主要提供上面的形状，由俯视图看不出物体的高．下列几何体，主视图和俯视图都为矩形的是（ ）四、课后作业（查看更多本章节同步练习题，请到快乐学）解：D．如图是由个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（ ）解：B．6如图是某个几何体的三视图，则该几何体的形状是（ ）A. 长方体B. 圆锥C. 圆柱D. 三棱柱解：D．根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱．答案：1.某几何体的三视图如图所示，则这个几何体是A ．圆柱B ．正方体C ．球D ．圆锥D()解析：由主视图和左视图都是三角形可知，这个几何体是圆锥．答案：2.如图是由六个小正方体组合而成的一个立体图形，它的主视图是A．B ．C．D ．B()3. 将如图所示的绕直角边 旋转一周，所得几何体的左视图是A ．B．C ．Rt△ABC BC ()高考不提分，赔付1万元，关注快乐学了解详情。
答案：D ．A答案：解析：4.如图，下面的几何体是由一个圆柱和一个长方体组成的，则它的俯视图是A．B ．C ．D ．D此类题主要考查学生们的空间想象能力，一般考查常见的简单的几何体有圆柱，正方体及其组合体．应注意看的见的轮廓线与看不见的轮廓线的画法与圆锥与圆柱的视图的区别是否有圆心，相对来说考查的较为简单，此题故选D ．()。
投影与视图(知识点+题型分类练习+答案)
投影与视图知识梳理【知识网络】【考点梳理】一、投影1．投影用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．（1）平行投影：平行光线照射形成的投影（如太阳光线）。
当平行光线垂直投影面时叫正投影。
投影三视图都是正投影。
（2）中心投影：一点出发的光线形成的投影（如手电筒，路灯，台灯）3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．二、物体的三视图1．物体的视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面，其中正对我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图，主视图右边是左视图．(2)长度的规定：长对正，高平齐，宽相等．画图时，看得见的轮廓线画成实线，看不见的轮廓线画成虚线。
三个图的位置展示：要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．（1）主视图：三视图（2）左视图：（3）俯视图：投影与视图专题练习类型一：平行投影1.有两根木棒AB、CD在同一平面上竖着，其中AB这根木棒在太阳光下的影子BE如图（1）所示，则CD 这根木棒的影子DF应如何画?2.如图所示，某居民小区内A、B两楼之间的距离MN=30米，两楼的高都是20米，A楼在B楼正南，B楼窗户朝南.B楼内一楼住户的窗台离小区地面的距离DN=2米，窗户高CD=1.8米.当正午时刻太阳光线与地面成30°角时，A楼的影子是否影响B楼的一楼住户采光？若影响，挡住该住户窗户多高？若不影响，请说明理由.（参考数据：2≈1.414，3≈1.732，5≈2.236）3.如图所示，在一天的某一时刻，李明同学站在旗杆附近某一位置，其头部的影子正好落在旗杆脚处，那么你能在图中画出此时的太阳光线及旗杆的影子吗？4.已知，如图所示，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m. （1）请你在图中画出此时DE在阳光下的投影.（2）在测量AB的投影时，同时测量出DE在阳光下时投影长为6m.请你计算DE的长.类型二：中心投影1.如图所示，小明在广场上乘凉，图中线段AB表示站在广场上的小明，线段PO表示直立在广场上的灯杆，点P表示照明灯.（1）请你在图中画出小明在照明灯P照射下的影子.（2）如果灯杆高PO=12m，小明身高AB=1.6m，小明与灯杆的距离BO=13m，请求出小明影子的长度.2.确定图中路灯灯泡所在的位置。
人教版初中数学投影与视图知识点总复习附答案

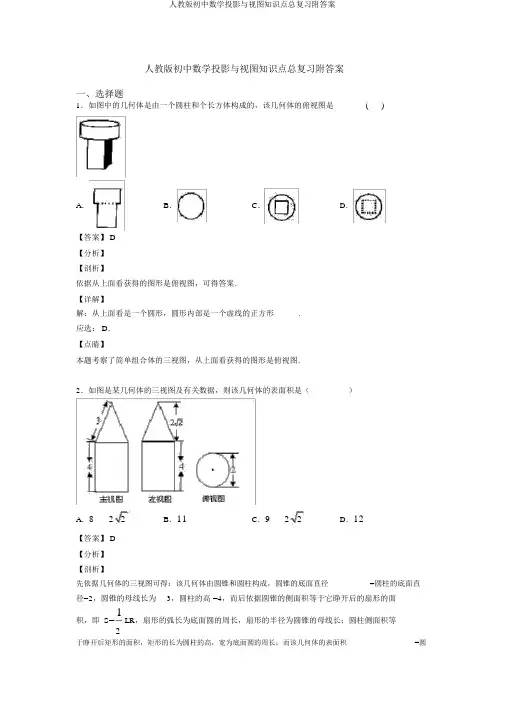

人教版初中数学投影与视图知识点总复习附答案一、选择题1．如图中的几何体是由一个圆柱和个长方体构成的，该几何体的俯视图是()A．B．C．D．【答案】 D【分析】【剖析】依据从上面看获得的图形是俯视图，可得答案．【详解】解：从上面看是一个圆形，圆形内部是一个虚线的正方形.应选： D．【点睛】本题考察了简单组合体的三视图，从上面看获得的图形是俯视图．2．如图是某几何体的三视图及有关数据，则该几何体的表面积是（）A．8 2 2B．11C．9 2 2D．12【答案】 D【分析】【剖析】先依据几何体的三视图可得：该几何体由圆锥和圆柱构成，圆锥的底面直径=圆柱的底面直径=2，圆锥的母线长为3，圆柱的高 =4，而后依据圆锥的侧面积等于它睁开后的扇形的面积，即 S= 1LR，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；圆柱侧面积等2于睁开后矩形的面积，矩形的长为圆柱的高，宽为底面圆的周长；而该几何体的表面积=圆锥的侧面积 +圆柱的侧面积+圆柱的底面积．【详解】依据几何体的三视图可得：该几何体由圆锥和圆柱构成，圆锥的底面直径=2，圆锥的母线长为 3，∴圆锥的侧面积 = 1?2π ?1?3=3，π2圆柱的侧面积 =2π?1?4=8π，2π +8π +π =12．π圆柱的底面积 =π?1=π，∴该几何体的表面积 =3应选 D．【点睛】本题考察了圆锥的侧面积的计算方法：圆锥的侧面积等于它睁开后的扇形的面积，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；也考察了看三视图和求圆柱的侧面积的能力．3．图 2 是图 1 中长方体的三视图，若用S 表示面积， S主 x2 3x ， S左 x2 x ，则S俯（）A．x24x 3B．x23x 2C．x22x 1D．2x24x 【答案】 A【分析】【剖析】直接利用已知视图的边长联合其面积得出另一边长，即可得出俯视图的边进步而得出答案．【详解】解：∵ S 主x23x x( x 3) ，S左x2x x( x 1) ，∴主视图的长x 3 ，左视图的长x 1 ，则俯视图的两边长分别为：x 3 、 x1，S 俯( x 3)( x1) x24x 3 ，应选： A．【点睛】本题主要考察了已知三视图求边长，正确得出俯视图的边长是解题重点．4．小亮领来n 盒粉笔，齐整地摆在讲桌上，其三视图如图，则n 的值是 ( )A．7B．8C．9D．10【答案】 A【分析】【剖析】【详解】解：由俯视图可得最基层有 4 盒，由正视图和左视图可得第二层有 2 盒，第三层有 1 盒，共有 7 盒，则 n 的值是 7．应选 A．【点睛】本题考察由三视图判断几何体．5．如图，一个几何体由 5 个大小同样、棱长为 1 的小正方体搭成，以下对于这个几何体的说法正确的选项是 ( )A．以前方看到的形状图的面积为5B．从左面看到的形状图的面积为3C．从上面看到的形状图的面积为3D．三种视图的面积都是 4【答案】 B【分析】A. 从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故 A 错误；B. 从左侧看第一层是两个小正方形，第二层左侧一个小正方形，左视图的面积是3，故 B 正确；C. 从上面看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是4，故 C错误；D.左视图的面积是3，故 D 错误；应选 B.点睛：本题考察了简单组合体的三视图，从正面看获得的图形是主视图，从左侧看获得的图形是左视图，从上面看获得的图形是俯视图．6．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是( )A．B．C．D．【答案】 D【分析】【剖析】找到从左面看到的图形即可.【详解】从左面上看是 D 项的图形 .应选 D.【点睛】本题考察三视图的知识，左视图是从物体左面看到的视图.7．以下图的几何体的俯视图为()A．B．C．D．【答案】 D【分析】【剖析】【详解】从上往下看，易得一个正六边形和圆．应选 D．8．在娱乐节目“墙来了！”中，参赛选手背靠水池，迎面冲来一堵泡沫墙，墙上有人物造型的空洞．选手需要按墙上的造型摆出同样的姿势，才能穿墙而过，不然会被墙推入水池．近似地，有一块几何体恰巧能以右图中两个不一样形状的“姿势”分别穿过这两个空洞，则该几何体为 ()A．B．C．D．【答案】 C【分析】试题剖析：经过图示可知，要想经过圆，则能够是圆柱、圆锥、球，而能经过三角形的只能是圆锥，综合可知只有圆锥切合条件.应选 C9．以下图，该几何体的主视图为（）A．B．C．D．【答案】 B【分析】【剖析】找到从正面看所获得的图形即可．【详解】从正面看两个矩形，中间的线为虚线，应选： B．【点睛】考察了三视图的知识，主视图是从物体的正面看获得的视图．10．在同一时辰的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子同样长D．两人的影子长度不确立【答案】 D【分析】【剖析】在同一路灯下因为地点不确立，依据中心投影的特色判断得出答案即可．【详解】在同一路灯下因为地点不一样，影长也不一样，因此没法判断谁的影子长．应选 D．【点睛】本题综合考察了平行投影和中心投影的特色和规律．平行投影的特色是：在同一时辰，不同物体的物高和影长成比率．中心投影的特色是：① 等高的物体垂直地面搁置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．② 等长的物体平行于地面搁置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体自己的长度还短．11．如图是由 7 个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该地点小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】C【分析】【剖析】由已知条件可知，左视图有 2 列，每列小正方形数量分别为 3 ，1．据此可作出判断．【详解】解：从左面看可获得从左到右分别是3，1个正方形．应选 C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数同样，且每列小正方形数量为俯视图中相应行中正方形数字中的最大数字．12．发展工业是强国之梦的重要措施，以下图部件的左视图是()A．B．C．D．【答案】 D【分析】【剖析】依据从左侧看获得的图形是左视图，可得答案．【详解】以下图部件的左视图是．应选 D．【点睛】本题考察了简单组合体的三视图，从左侧看获得的图形是左视图，注意看到的线画实线．13．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】 C【分析】【剖析】由主视图和左视图确立是柱体，锥体仍是球体，再由俯视图确立详细形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图剖析可知为六棱柱，应选 C．【点睛】本题考察学生对三视图掌握程度和灵巧运用能力，同时也表现了对空间想象能力方面的考察．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所获得的图形．14．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该地点的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】 B【分析】【剖析】【详解】解：依据题意画主视图以下：应选 B．考点：由三视图判断几何体；简单组合体的三视图．15．如图是由 5 个同样的正方体搭成的几何体，其左视图是（）A．B．C．D．【答案】 A【分析】【剖析】依据三视图的定义即可判断．【详解】2 个小正方形，第二层左侧有 1 个小正方形．应选A．依据立体图可知该左视图是基层有【点睛】本题考察三视图，解题的重点是依据立体图的形状作出三视图，本题属于基础题型．16．如图是一个几何体的三视图（图中尺寸单位：cm ），依据图中所示数据求得这个几何体的侧面积是（）A．12cm2B．12π cm2C．6πcm2D．8πcm2【答案】C【分析】【剖析】依据三视图确立该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确立该几何体是圆柱体，底面半径是2÷2＝ 1cm，高是 3cm ．因此该几何体的侧面积为2π× 1×3＝6π（cm 2）．应选 C．【点睛】本题主要考察了由三视图确立几何体和求圆柱体的侧面积，重点是依据三视图确立该几何体是圆柱体．17．以下图是由6个大小同样的小正方体构成的几何体，它的左视图是（）A．B．C．D．【答案】 B【分析】【剖析】依据三视图的意义进行剖析，要注意察看方向是从左侧看.【详解】解：从物体左面看，是左侧1个正方形，中间 2 个正方形，右侧1个正方形．应选 B．【点睛】查核知识点：简单组合体的三视图．18．由 6 个同样的立方体搭成的几何体以下图，则它的从正面看到的图形是( )A．B．C．D．【答案】 C【分析】【剖析】.察看立体图形的各个面，与选项中的图形对比较即可获得答案【详解】察看立体图形的各个面，与选项中的图形对比较即可获得答案，由图像能够看到的图形是，故C选项为正确答案.【点睛】本题考察了从不一样方向察看物体和几何体，有优秀的空间想象力和抽象思想能力是解决本题的重点 .19．某个几何体的三视图以下图，该几何体是( )A．B．C．D．【答案】 D【分析】【剖析】依据几何体的三视图判断即可．【详解】由三视图可知：该几何体为圆锥．应选 D．【点睛】考察了由三视图判断几何体的知识，解题的重点是拥有较强的空间想象能力，难度不大．人教版初中数学投影与视图知识点总复习附答案20．一个几何体的三视图以下图，此中主视图与左视图都是边长为这个几何体的侧面睁开图的面积为（）4 的等边三角形，则A．6B．8C．10D．12【答案】 B【分析】【剖析】依据三视图获得这个几何体为圆锥，且圆锥的母线长为4，底面圆的直径为4，而后依据圆锥的侧面睁开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式求解．【详解】这个几何体为圆锥，圆锥的母线长为4，底面圆的直径为4，因此这个几何体的侧面睁开图的面积= 14 4 8．2应选： B．【点睛】本题考察了圆锥的计算：圆锥的侧面睁开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考察了三视图．。
专题44 投影与视图【考点精讲】(含答案解析)
专题44投影与视图【考点精讲】-【中考高分导航】备战2022年中考数学考点总复习（全国通用）专题44投影与视图考点1：图形的投影1.中心投影（1）由同一点（点光源）发出的光线形成的投影叫做（）投影．（2）中心投影的投影线交于一点．（3）投影面确定时，物体离点光源越近，影子越（）；物体离点光源越远，影子越（）．2．平行投影（1）太阳光线可以看成平行光线，由平行光线形成的投影叫做（）投影．（2）平行投影的投影线相互平行．（3）不同时刻，物体在太阳光下的影子的大小和方向都改变．（4）垂直于投影面产生的投影叫做（）投影．【例1】（2020•绍兴）1．如图，三角板在灯光照射下形成投影，三角板与其投影的相似比为2：5，且三角板的一边长为8cm．则投影三角板的对应边长为（）【例2】2．如图所示“属于物体在太阳光下形成的影子”的图形是（）A．B．C．D．投影的判断方法（1）判断投影是否为平行投影的方法是看光线是否是平行的，如果光线是平行的，那么所得到的投影就是平行投影．（2）判断投影是否为中心投影的方法是看光线是否相交于一点，如果光线是相交于一点的，那么所得到的投影就是中心投影．3．《孙子算经》是中国古代重要的数学著作，成书于约一千五百年前，其中有首歌谣：今有竿不知其长，量得影长一百五十寸，立一标杆，长一十五寸，影长五寸，问竿长几何？意即：有一根竹竿不知道有多长，量出它在太阳下的影子长一百五十寸，同时立一根一十五寸的小标杆，它的影长五寸，则竹竿的长为（）A．500寸B．450寸C．100寸D．50寸4．如图，小强和小华共同站在路灯下，小强的身高EF＝1.8m，小华的身高MN＝1.5m，他们的影子恰巧等于自己的身高，即BF＝1.8m，CN＝1.5m，且两人相距4.7m，则路灯AD的高度是___．5．如图，放映幻灯时，通过光源，把幻灯片上的图形放大到屏幕上，若光源到幻灯片的距离为20cm，到屏幕的距离为60cm，且幻灯片中的图形的高度为6cm，则屏幕上图形的高度为_______cm．考点2：几何体的三视图1.三视图：主视图、左视图、俯视图（1）主视图：从正面看到的图形，称为（）视图；（2）左视图：从左面看到的图形，称为（）视图；（3）俯视图：从上面看到的图形，称为（）视图．2.三视图的关系主视图反映物体的长和高；左视图反映物体的宽和高；俯视图反映物体的长和宽，因此三视图有如下对应关系：（1）长对正：主视图与俯视图的长度相等，且相互对正；（2）高平齐：主视图与左视图的高度相等，且相互平齐；（3）宽相等：俯视图与左视图的宽度相等，且相互平行．“长对正，高平齐，宽相等”，这“九字令”是阅读和绘制三视图必须遵循的对应关系．3.常见几何体的三视图正方体的三视图都是（）；圆柱的三视图有两个是（），另一个是（）；圆锥的三视图中有两个是（），另一个是（）；球的三视图都是（）．【例3】6．分别观察下列几何体，其中主视图、左视图和俯视图完全相同的是（）A．B．C．D．【例4】（2020•河北）7．如图的两个几何体分别由7个和6个相同的小正方体搭成，比较两个几何体的三视图，正确的是（）A．仅主视图不同B．仅俯视图不同C．仅左视图不同D．主视图、左视图和俯视图都相同1．画物体的三视图的口诀：主、俯：长对正；主、左：高平齐；俯、左：宽相等．注意：几何体看得见部分的轮廓线画成实线，被其他部分遮挡而看不见的部分的轮廓线画成虚线．2．由三视图确定几何体的方法（1）由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．（2）由物体的三视图想象几何体的形状是有一定难度的，可以从以下途径进行分析：①根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；②从实线和虚线想象几何体看得见部分和看不见部分的轮廓线；③熟记一些简单的几何体的三视图对复杂几何体的想象会有帮助．8．如图是由几个相同的小正方体堆砌成的几何体，它的左视图是（）A ．B ．C ．D ．9．下列四个几何体中，从正面看是三角形的是（）A ．B ．C ．D ．（2020深圳光明一模）10．如图所示的几何体的左视图为（）A ．B ．C ．D ．考点3：由视图确定实物【例5】（2020•北京）11．如图是某几何体的三视图，该几何体是（）A ．圆柱B ．圆锥C ．三棱锥D ．长方体（2020十堰）12．某几何体的三视图如图所示，则此几何体是（）A．圆锥B．圆柱C．长方体D．四棱柱（2020内蒙古呼和浩特）13．一个几何体的三视图如图所示，则该几何体的表面积为____________．考点4：几何展开图1．多数立体图形是由平面图形围成的．沿着棱剪开就得到平面图形，这样的平面图形就是相应立体图形的展开图．同一个立体图形按不同的方式展开，得到的平面展开图是不一样的．2．正方体的展开图：【例6】（2021·北京中考真题）14．如图是某几何体的展开图，该几何体是（）A．长方体B．圆柱C．圆锥D．三棱柱1．同一个立体图形按不同的方式展开，得到的平面展开图是不一样的；2．正方体的展开图分为“一四一”型、“二三一”型、“二二二”型、“三三”型四类．（2021·浙江中考真题）15．将如图所示的长方体牛奶包装盒沿某些棱剪开，且使六个面连在一起，然后铺平，则得到的图形可能是（）A．B．C．D．（2021·四川自贡市·中考真题）16．如图是一个小正方体的展开图，把展开图折叠成小正方体后，有“迎”字一面的相对面上的字是（）A．百B．党C．年D．喜（2021·江苏扬州市·中考真题）17．把图中的纸片沿虚线折叠，可以围成一个几何体，这个几何体的名称是（）A．五棱锥B．五棱柱C．六棱锥D．六棱柱参考答案：1．A【分析】根据对应边的比等于相似比列式进行计算即可得解.【详解】解：设投影三角尺的对应边长为xcm ,∵三角尺与投影三角尺相似,∴8：x ＝2：5,解得x ＝20.故选:A .【点睛】本题主要考查了位似变换的应用.2．A【分析】根据平行投影特点在同一时刻，不同物体的物高和影长成比例且方向相同解答即可．【详解】解：在同一时刻，不同物体的物高和影长成比例且影子方向相同．B 、D 的影子方向相反，都错误；C 中物体的物高和影长不成比例，也错误．故选A ．【点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例．3．B【分析】根据同一时刻物高与影长成正比可得出结论．【详解】解：设竹竿的长度为x 寸， 竹竿的影长=150寸，标杆长=15寸，影长=5寸， 151505x =,解得：450x =．答：竹竿长为450寸， 故选：B ．【点睛】本题考查的是相似三角形的应用，熟知同一时刻物高与影长成正比是解答此题的关键．4．4m【分析】设路灯的高度为x(m)，根据题意可得△BEF ∽△BAD ，再利用相似三角形的对应边正比例整理得DF=x ﹣1.8，同理可得DN=x ﹣1.5，因为两人相距4.7m ，可得到关于x 的一元一次方程，然后求解方程即可．【详解】设路灯的高度为x(m)，∵EF∥AD，∴△BEF∽△BAD，∴EF BF AD BD=，即1.8 1.8x 1.8DF=+，解得：DF=x﹣1.8，∵MN∥AD，∴△CMN∽△CAD，∴MN CN AD CD=，即1.5 1.5x 1.5DN=+，解得：DN=x﹣1.5，∵两人相距4.7m，∴FD+ND=4.7，∴x﹣1.8+x﹣1.5=4.7，解得：x=4m，答：路灯AD的高度是4m．5．18【分析】根据题意可画出图形，根据相似三角形的性质对应边成比例解答．【详解】解：如图，∵DE∥BC，∴△AED∽△ABC．∴AE DE AC BC=．设屏幕上的小树高是x，则206 2040x=+．解得x=18cm．故答案为：18．6．D【分析】根据正方体、三棱柱、圆锥、圆柱的三视图的形状进行判断即可．【详解】解：根据三视图的定义可知,选项A主视图和左视图都是三角形,但俯视图是有圆心的圆；选项B主视图和左视图都是矩形，但俯视图是圆；选项C主视图是一个矩形，中间有一条线段，左视图是矩形，俯视图是三角形；选项D的主视图、左视图和俯视图都是正方形，完全相同．故选D．【点睛】本题考查简单几何体的三视图，掌握简单几何体三视图的形状是正确判断的前提．7．D【分析】分别画出所给两个几何体的三视图，然后比较即可得答案．【详解】第一个几何体的三视图如图所示：第二个几何体的三视图如图所示：观察可知这两个几何体的主视图、左视图和俯视图都相同，故选D．【点睛】本题考查了几何体的三视图，正确得出各几何体的三视图是解题的关键．8．A【分析】从左边看有2列，左数第1列有两个正方形，第2列有1个正方形，据此可得．【详解】从左边看有2列，左数第1列有两个正方形，第2列有1个正方形，故它的左视图是故选A．【点睛】此题考查三视图的知识；左视图是从几何体左面看得到的平面图形．9．B【分析】逐一分析从正面看到的图形即可解题．【详解】解：A.从正面看是长方形，故A不符合题意；B.从正面看是三角形，故B符合题意；C.从正面看是是长方形，故C不符合题意；D.从正面看是是正方形，故D不符合题意，故选：B．【点睛】本题考查从正面看几何体，是基础考点，掌握相关知识是解题关键．10．B【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】从左面看易得左视图为“”.故选：B．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．11．D【分析】根据三视图都是长方形即可判断该几何体为长方体．【详解】解：长方体的三视图都是长方形，故选D．【点睛】本题考查了几何体的三视图，解题的关键是熟知基本几何体的三视图，正确判断几何体．12．B【详解】解：圆柱体的主视图、左视图、右视图，都是长方形（或正方形），俯视图是圆，故选：B．【点睛】本题考查三视图．13．3π+4【分析】首先根据三视图判断几何体的形状，然后计算其表面积即可．【详解】解：观察该几何体的三视图发现其为半个圆柱，半圆柱的直径为2，高为1，故其表面积为：π×12+（π+2）×2=3π+4，故答案为：3π+4．【点睛】本题考查了由三视图判断几何体的知识，解题的关键是首先根据三视图得到几何体的形状，难度不大．14．B【分析】根据几何体的展开图可直接进行排除选项．【详解】解：由图形可得该几何体是圆柱；故选B．【点睛】本题主要考查几何体的展开图，熟练掌握几何体的展开图是解题的关键．15．A【分析】依据长方体的展开图的特征进行判断即可．【详解】解：A、符合长方体的展开图的特点，是长方体的展开图，故此选项符合题意；B、不符合长方体的展开图的特点，不是长方体的展开图，故此选项不符合题意；C、不符合长方体的展开图的特点，不是长方体的展开图，故此选项不符合题意；D、不符合长方体的展开图的特点，不是长方体的展开图，故此选项不符合题意．故选：A．【点睛】本题考查了长方体的展开图，熟练掌握长方体的展开图的特点是解题的关键．16．B【分析】正方体的表面展开图“一四一”型，相对的面之间一定相隔一个正方形，根据这一特点解答．【详解】解：正方体的表面展开图，相对的面之间一定相隔一个正方体，“迎”与“党”是相对面，“建”与“百”是相对面，“喜”与“年”是相对面．故答案为：B．【点睛】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手，分析及解答问题．17．A【分析】由平面图形的折叠及立体图形的表面展开图的特点解题．【详解】解：由图可知：折叠后，该几何体的底面是五边形，则该几何体为五棱锥，故选A．【点睛】本题考查了几何体的展开图，掌握各立体图形的展开图的特点是解决此类问题的关键．。
中考数学《投影与视图》复习题附参考答案
投影与视图【基础知识回顾】一、投影：1、定义：一般地，用光线照射物体，在某个平面上得到得影子叫做物体的其中照射光线叫做投影所在的平面叫做2、平行投影：太阳光可以近似地看作是光线，像这样的光线所形成的投影称为平行投影3、中心投影：由同一点（点光源）发出的光线形成的投影叫做，如物体在、、等照射下所形成的投影就是中心投影【名师提醒：1、中心投影的光线平行投影的光线2、在同一时刻，不同物体在太阳下的影长与物高成3、物体投影问题有时也会出现计算解答题，解决这类问题首先要根据图形准确找出比例关系，然后求解】二、视图：1、定义：从不同的方向看一个物体，然后描绘出所看到的图形即视图。
其中，从看到的图形称为主视图，从看到的图形称为左视图，从看到的图形称为俯视图2、三种视图的位置及作用⑴画三视图时，首先确定的位置，然后在主视图的下面画出，在主视图的右边画出⑵主视图反映物体的和，左视图反映物体的和俯视图反映物体的和。
【名师提醒：1、在画几何体的视图时，看得见部分的轮廓线通常画成线，看不见部分的轮廓线通常画成线2、在画几何体的三视图时要注意主俯对正，主左平齐，左俯相等】三、立体图形的展开与折叠：1、许多立体图形是由平面图形围成的，将它们适当展开即为平面展开图，同一个立体图形按不同的方式展开，会得到不同的平面展开图2、常见几何体的展开图：⑴正方体的展开图是⑵n边形的直棱柱展开图是两个n边形和一个⑶圆柱的展开图是一个和两个⑷圆锥的展开图是一个与一个【名师提醒：有时会出现根据物体三视图中标注的数据求原几何体的表面积，体积等题目，这时要注意先根据三种视图还原几何体的形状，然后想象有关尺寸在几何体展开图中标注的是哪些部分，最后再根据公式进行计算】【重点考点例析】考点一：简单几何体的三视图例1 （2017•锦州）下列几何体中，主视图和左视图不同的是（）A．B．C．D．思路分析：分别分析四种几何体的主视图和左视图，找出主视图和左视图不同的几何体．解：A、圆柱的主视图与左视图都是长方形，不合题意，故本选项错误；B、正方体的主视图与左视图相同，都是正方形，不合题意，故本选项错误；C、正三棱柱的主视图是长方形，长方形中有一条杠，左视图是矩形，符合题意，故本选项正确；D、球的主视图和左视图相同，都是圆，且有一条水平的直径，不合题意，故本选项错误．故选：C．点评：本题考查了简单几何体的三视图，要求同学们掌握主视图是从物体的正面看到的视图，左视图是从物体的左面看得到的视图．对应训练1．（2017•黄石）如图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是（）A．①②B．②③C．②④D．③④考点二：简单组合体的三视图例2 （2017•湛江）如图是由6个大小相同的正方体组成的几何体，它的左视图是（）A．B．C．D．思路分析：细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．解：从物体左面看，是左边2个正方形，右边1个正方形．故选A．点评：本题考查了三视图的知识，左视图是从物体左面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．对应训练2．（2017•襄阳）如图所示的几何体的主视图、左视图、俯视图中有两个视图是相同的，则不同的视图是（）圆柱正方体正三棱柱球A．B．C．D．考点三：由三视图判断几何体例3（2017•扬州）某几何体的三视图如图所示，则这个几何体是（）A．三棱柱B．圆柱C．正方体D．三棱锥思路分析：如图所示，根据三视图的知识可使用排除法来解答．解：如图，俯视图为三角形，故可排除C、B．主视图以及侧视图都是矩形，可排除D．故选A．点评：本题考查了由三视图判断几何体的知识，难度一般，考生做此类题时可利用排除法解答．例4 （2017•自贡）某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们的三视图，则货架上的红烧牛肉方便面至少有（）碗A．8 B．9 C．10 D．11思路分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解：易得第一层有4碗，第二层最少有3碗，第三层最少有2碗，所以至少共有9个碗．故选B．点评：考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．对应训练3．（2017•云南）图为某个几何体的三视图，则该几何体是（）A．B．C．D．4．（2017•玉林）某几何体的三视图如图所示，则组成该几何体共用了（）小方块．A．12块B．9块C．7块D．6块4．C考点四：几何体的相关计算例5（2017•贺州）如图是一个几何体的三视图，根据图中提供的数据（单位：cm）可求得这个几何体的体积为（）A．2cm3B．3cm3C．6cm3D．8cm3思路分析：根据三视图我们可以得出这个几何体是个长方体，它的体积应该是1×1×3=3cm3．解：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，此长方体的长与宽都是1，高为3，所以该几何体的体积为1×1×3=3cm3．点评：本题考查了由三视图判断几何体及长方体的体积公式，本题要先判断出几何体的形状，然后根据其体积公式进行计算．对应训练5．（2017•宁夏）如图是某几何体的三视图，其侧面积（）A．6 B．4πC．6πD．12π【聚焦中考】1．（2017•烟台）下列水平放置的几何体中，俯视图不是圆的是（）A．B．C．D．2．（2017•淄博）下面关于正六棱柱的视图（主视图、左视图、俯视图）中，画法错误的是（）A．B．C．D．3．（2017•莱芜）下面四个几何体中，左视图是四边形的几何体共有（）A．1个B．2个C．3个D．4个4．（2017•滨州）如图所示的几何体是由若干个大小相同的小正方体组成的．若从正上方看这个几何体，则所看到的平面图形是（）A．B．C．D．5．（2017•潍坊）如图是常用的一种圆顶螺杆，它的俯视图正确的是（）A．B．C．D．6．（2017•青岛）如图所示的几何体的俯视图是（）A．B．C．D．7．（2017•济南）图中三视图所对应的直观图是（）A．B．C．D．8．（2017•威海）如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变9．（2017•聊城）如图是由几个相同的小立方块组成的三视图，小立方块的个数是（）A．3个B．4个C．5个D．6个9．B10．（2017•临沂）如图是一个几何体的三视图，则这个几何体的侧面积是（）A．12πcm2B．8πcm2C．6πcm2D．3πcm210．C11．（2017•济宁）三棱柱的三视图如图所示，△EFG中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为cm．【备考真题过关】一、选择题1．（2017•成都）如图所示的几何体的俯视图可能是（）A．B．C．D．2．（2017•昆明）下面几何体的左视图是（）A．B．C．D．3．（2017•安徽）如图所示的几何体为圆台，其主（正）视图正确的是（）A．B．C．D．4．（2017•本溪）如图放置的圆柱体的左视图为（）A．B．C．D．5．（2017•舟山）如图，由三个小立方体搭成的几何体的俯视图是（）A．B．C．D．6．（2017•义乌）如图几何体的主视图是（）A．B．C．D．7．（2017•株洲）下列几何体中，有一个几何体的俯视图的形状与其它三个不一样，这个几何体是（）A ．B ．C ．D ．8．（2017•营口）如图，下列水平放置的几何体中，主视图是三角形的是（）A ．B ．C ． D．9．（2017•宜宾）下列水平放置的四个几何体中，主视图与其它三个不相同的是（）A ．B ．C ．D ．10．（2017•新疆）下列几何体中，主视图相同的是（ ）A ．①②B ．①③C ．①④D ．②④11．（2017•桂林）下列物体的主视图、俯视图和左视图不全是圆的是（ ）A ．橄榄球B ．兵乓球C ．篮球D ．排球12．（2017•广东）下列四个几何体中，俯视图为四边形的是（ ）A ．B ．C ．D ．13．（2017•天津）如图是由3个相同的正方体组成的一个立体图形，它的三视图是（ ）A ．B ．C ．D ．正方体 圆柱 圆锥 球14．（2017•泰州）由一个圆柱体与一个长方体组成的几何体如图所示，这个几何体的左视图是（）A．B．C．D．15．（2017•遂宁）如图所示的是三通管的立体图，则这个几何体的俯视图是（）A．B．C．D．16．（2017•南平）如图是由六个棱长为1的正方体组成的一个几何体，其主视图的面积是（）A．3 B．4 C．5 D．6 17．（2017•宿迁）如图是由六个棱长为1的正方体组成的几何体，其俯视图的面积是（）A．3 B．4 C．5 D．618．（2017•十堰）用两块完全相同的长方体摆放成如图所示的几何体，这个几何体的左视图是（）A．B．C．D．19．（2017•黔东南州）如图是有几个相同的小正方体组成的一个几何体．它的左视图是（）A．B．C．D．20．（2017•盘锦）如图下面几何体的左视图是（）A．B．C．D．21．（2017•茂名）如图，由两个相同的正方体和一个圆锥体组成一个立体图形，其俯视图是（）A．B．C．D．22．（2017•荆门）过正方体上底面的对角线和下底面一顶点的平面截去一个三棱锥所得到的几何体如图所示，它的俯视图为（）A．B．C．D．23．（2017•江西）一张坐凳的形状如图所示，以箭头所指的方向为主视方向，则它的左视图可以是（）A．B．C．D．24．（2017•大庆）图1所示的几何体，它的俯视图为图2，则这个几何体的左视图是（）A．B．C．D．25．（2017•遵义）一个几何体的三视图如图所示，则这个几何体是（）A．B．C．D．26．（2017•铁岭）如图是4块小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小方块的个数，其主视图是（）A．B．C． D27．（2017•黑龙江）由若干个相同的小正方体搭成的一个几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最多有（）A．4 B．5 C．6 D．728．（2017•益阳）一个物体由多个完全相同的小正方体组成，它的三视图如图所示，那么组成这个物体的小正方体的个数为（）A．2个B．3个C．5个D．10个29．（2017•孝感）如图，由8个大小相同的正方体组成的几何体的主视图和俯视图，则这个几何体的左视图是（）A．B．C．D．30．（2017•曲靖）如图是某几何体的三视图，则该几何体的侧面展开图是（）A．B．C．D．31．（2017•乐山）一个立体图形的三视图如图所示．根据图中数据求得这个立体图形的表面积为（）A．2πB．6πC．7πD．8π31．D32．（2017•杭州）如图是某几何体的三视图，则该几何体的体积是（）A．183B．543C．1083D．2163二、填空题33．（2017•南通）一个几何体的主视图、俯视图和左视图都是大小相同的圆，则这个几何体是．34．（2017•绥化）由一些完全相同的小正方体组成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是．35．（2017•无锡）如图是一个几何体的三视图，若这个几何体的体积是36，则它的表面积是．。
