助听器介绍及其设计要点

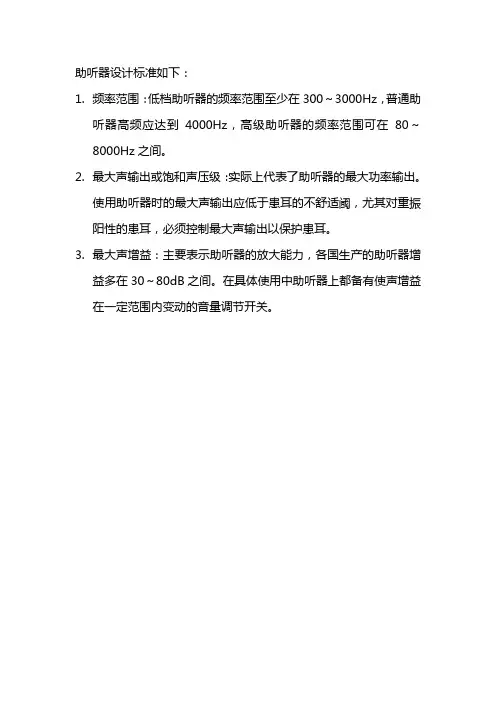

助听器设计标准
助听器设计标准如下：
1.频率范围：低档助听器的频率范围至少在300～3000Hz，普通助
听器高频应达到4000Hz，高级助听器的频率范围可在80～8000Hz之间。
2.最大声输出或饱和声压级：实际上代表了助听器的最大功率输出。
使用助听器时的最大声输出应低于患耳的不舒适阈，尤其对重振阳性的患耳，必须控制最大声输出以保护患耳。
3.最大声增益：主要表示助听器的放大能力，各国生产的助听器增
益多在30～80dB之间。
在具体使用中助听器上都备有使声增益在一定范围内变动的音量调节开关。
助听器编程知识点总结
助听器编程知识点总结引言助听器是一种可以帮助听力障碍人士的设备，通过放大环境声音以及过滤噪音，可以提升听力障碍人士的生活质量。
助听器的编程是调节设备的声音放大、频率过滤等参数，以使得助听器能够更好地适应不同的听力障碍人士的需求。
本文将总结助听器编程的知识点，包括助听器的工作原理、编程的基本流程以及一些常见的编程技巧。
一、助听器的工作原理助听器是一种微型的音频处理设备，通过将环境声音收集、处理和输出，可以帮助听力障碍人士更好地感知周围的声音。
助听器的工作原理主要包括声音收集、信号处理和输出三个部分。
1.声音收集助听器首先需要收集周围的声音，一般通过麦克风来实现。
助听器上通常会有一个或多个麦克风，可以分别收集不同方向的声音，并将其转换成电信号。
2.信号处理收集到的声音经过麦克风转换成电信号后，需要进行信号处理，主要包括放大和频率过滤。
放大是指将声音信号的幅度放大，以增强听到声音的效果；而频率过滤则是通过调节电路的参数，过滤掉一些噪音或频率过高或过低的声音，以使得最终输出的声音更清晰。
3.输出经过信号处理后，声音最终通过助听器的扬声器输出到听力障碍人士的耳朵。
一般助听器上会设置一些按钮或滑块，以便用户能够调节输出的声音大小和频率。
二、助听器编程的基本流程助听器的编程主要包括硬件和软件两个方面，硬件编程主要用于设置助听器的硬件参数，软件编程则主要用于设置助听器的信号处理算法。
下面将具体介绍助听器编程的基本流程。
1.硬件编程硬件编程主要包括麦克风、放大电路、频率过滤电路和扬声器的设置。
在硬件编程中，需要考虑到不同用户的听力障碍程度和环境的不同，设置助听器的硬件参数，例如麦克风的灵敏度、放大电路的增益、频率过滤电路的参数等。
这些参数的设置需要通过实验和测试来确定，以使得助听器能够更好地适应不同的使用者。
2.软件编程软件编程主要包括信号处理算法的设计和实现。
信号处理算法主要用于放大和频率过滤，可以通过数字信号处理技术实现。
助听器介绍及其设计要点讲解
设计指南4691助听器介绍及其设计要点John DiCristina摘要：这篇应用笔记将介绍助听器的类型，包括耳背式(BTE)、耳内式(ITE)、耳道式(ITC)和完全耳道式(CIC)，并简单总结助听器所用的模拟和数字技术，讨论音频处理的重要性，以及关键电子元器件的功能和选型。
概述电子助听器是置于耳内或耳附近用以提高听觉障碍患者听力的小型设备。
助听器的基本单元包括麦克风、信号调理电路、接收器(也称为扬声器)、以及电池。
麦克风将声信号转换成电信号，信号调理单元则可简可繁，简单的仅将音频信号按固定比例放大，复杂的则需利用数字信号处理器进行均衡。
扬声器将电信号转换成声信号，而电池则为电子元器件提供电源。
类型目前市场上主要有4种类型的助听器，体积从大到小依次是包括耳背式(BTE)、耳内式(ITE)、耳道式(ITC)和完全耳道式(CIC)。
BTE位于耳后，用一个软管连接耳内的耳模发声。
由BTE还发展出来一种开放式(OTE)助听器，耳模被一个小耳塞代替，给人耳一种更开放的感受。
其它的变型还包括用导线替代软管，并将扬声器从耳后移到耳内。
ITE将助听器放入外耳，和耳模成为一体，这种助听器几乎将外耳填满，看起来是一大块。
ITC将助听器填入耳道内，减小了占用外耳的空间，但还是容易被看见。
CIC是各类型中最小的，助听器被完全置入耳道内，从外面几乎看不见。
耳背式(BTE)、耳内式(ITE)、耳道式(ITC)和完全耳道式(CIC)助听器，Starkey Laboratories, Inc.授权照片。
技术演进助听器在技术上基本分为两类，模拟助听器和数字助听器。
首先诞生的是模拟助听器，仅在模拟域处理电声信号，而最近才诞生的数字助听器则在数字域处理电声信号。
最早的模拟助听器既放大语音也放大噪音，而且需要先测试患者对特定频率的敏感程度后专门定制。
后来的一些模拟助听器可以在试戴过程中编程，另一些助听器佩戴者可利用一个按键自己选择预设的几种不同频响。
智能助听器设计理念
智能助听器设计理念智能助听器是一种结合了数字技术和人工智能算法的听力辅助设备，其设计理念是以提供用户个性化、舒适、智能化的听觉体验为核心。
首先，智能助听器的设计理念要追求个性化。
每个人的听力状况不同，对声音的感知也有所差异，因此，智能助听器应该具备个性化调节功能，能够根据用户的听力水平和听感需求进行自动调节。
通过采集用户的听力数据，智能助听器可以根据实际需求对声音进行优化处理，使用户能够获得最佳的听觉效果。
其次，智能助听器的设计理念要注重舒适性。
助听器是佩戴在耳朵上的设备，用户往往需要长时间佩戴，因此舒适性是设计中一个非常重要的考虑因素。
智能助听器应该采用轻量化、小型化的设计，尽量减轻佩戴者的负担。
此外，助听器的材质应该符合人体工学原则，避免对耳朵造成过多的压力和不适感。
再次，智能助听器的设计理念要追求智能化。
智能助听器应该集成先进的语音识别技术和人工智能算法，能够识别和过滤环境中的噪声，并提供适当的音量和音质调节。
此外，智能助听器还可以与其他智能设备进行互联，比如与手机、电视等设备连接，从而实现更加智能化的操作和应用体验。
最后，智能助听器的设计理念要强调用户体验。
智能助听器的使用应该是简单、便捷的，用户不需要花费过多的时间和精力去学习和操作。
同时，智能助听器的界面设计应该简洁明了，提供清晰易懂的交互方式，让用户能够方便快捷地进行设置和调节。
此外，智能助听器的电池寿命也是一个重要的设计因素，应该尽量延长电池的使用时间，减少用户的充电频率。
综上所述，智能助听器的设计理念是以个性化、舒适、智能化和良好的用户体验为核心，通过不断创新和技术进步，提供高品质的听觉辅助产品，让听力受损者能够更好地参与社会生活，提高生活质量。
高灵敏度助听器设计思路
高灵敏度助听器设计思路
放大电路设计：选择高增益的放大器来放大声音信号，以确保即使微弱的声音也能被清晰地听到。
放大器的选择应考虑低噪声系数和广泛的频率响应，以保持高灵敏度。
麦克风选择：选用高灵敏度的麦克风，能够准确地转换声音信号为电信号。
优先选择噪声抑制能力强的麦克风，以降低周围环境噪音对听力增强的干扰。
数字信号处理（DSP）：采用数字信号处理技术，对接收到的声音信号进行处理和优化。
通过滤波、降噪、增强和平衡等算法，提高声音质量和清晰度，并进一步减少环境噪音的干扰。
自适应反馈抑制：引入自适应反馈抑制技术，检测和抑制可能出现的回音或啸叫。
这可以大幅提高助听器的可用性和舒适度，避免不必要的干扰和噪音。
功耗优化：设计低功耗的电路和算法，以延长助听器的使用寿命。
采用节能电路、自动休眠模式等措施，降低电池消耗，提高使用效率。
人体工学设计：重视助听器的舒适性和便携性。
优化助听器的外观、尺寸和重量，确保佩戴时的舒适感。
同时考虑用户操作便捷性，设计易于调节和控制的界面。
可靠性和耐用性：采用高品质的组件和材料，确保助听器具有良好的可靠性和耐用性。
进行严格的质量控制和可靠性测试，以确保产品在长期使用中能够保持高性能。
个性化调整：为用户提供个性化调整选项，以满足不同听力需求。
助听器基础必学知识点
助听器基础必学知识点
1. 助听器的原理和组成部分：助听器是一种电子设备，主要由麦克风、放大器和耳机组成。
麦克风负责接收声音信号，放大器将接收到的声
音信号加大，然后通过耳机传输给使用者。
2. 助听器的类型：助听器分为后耳式助听器和耳内助听器两种类型。
后耳式助听器通常通过耳机佩戴在耳朵后面，耳内助听器则安装在耳
道内部。
3. 助听器的使用对象：助听器主要用于听力受损者，包括老年人、职
业性听力受损者以及先天性听力受损者等。
4. 助听器的使用环境：助听器可以在不同的环境中使用，包括室内、
户外、嘈杂环境等。
一些高级助听器还具备降噪功能，可以提供更清
晰的声音。
5. 助听器的调节和适应：助听器通常需要根据使用者的听力情况进行
调节，并通过适应期训练来逐渐适应使用。
6. 助听器的保养和维护：助听器需要定期清洁，并注意避免水、灰尘
等物质进入设备内部。
同时，助听器也需要定期更换电池或充电，以
确保正常使用。
7. 助听器的注意事项：在使用助听器时，需要注意音量的适当调节，
避免过度放大导致听力损伤。
同时，还要注意保护助听器的安全，避
免弄丢或损坏。
8. 助听器的购买选择：在购买助听器时，应选择正规渠道，并咨询专
业人士的建议，根据自己的实际需要选择适合的型号和品牌。
这些是助听器基础必学的知识点，希望能对你有所帮助。
助听器的设计原理
助听器的设计原理助听器是一种用于改善听力障碍的设备，设计原理基于声音信号的增强和优化。
助听器一般由微型电子器件、麦克风、扬声器、电池和信号处理芯片等组成，其工作原理涉及声学、电学、智能识别和数字信号处理等多个领域。
声学原理是助听器设计的基础，它是研究声音传递和传播规律的学科。
助听器通过麦克风捕捉环境声音，因而麦克风的性能将影响助听器的效果。
麦克风的灵敏度、频率响应和信噪比等是制约助听器性能的关键参数。
为提高麦克风性能，聚集式麦克风被广泛应用于助听器中，其利用数个麦克风实现多通道输入，从而具备方向性捕捉能力和降低噪声的效果。
电学原理也是助听器设计的重要论点，主要包括放大电路和滤波电路。
由于许多听障者的感知范围受限，因此助听器需要放大声音信号，以增强声音穿透力。
放大器性能的好坏将影响助听器的音质和透明度。
同时，助听器需要分离有用信号和噪声信号，减少对噪声的放大，因此滤波器的优化也是助听器设计过程中的难点之一。
最新的助听器采用数字信号处理技术，通过算法自动过滤噪声，优化声音质量，使音质更清晰、自然、明亮。
智能识别原理是助听器向“聪明型”领域转型的方向，它主要涉及助听器的智能化和自适应性能。
听障者普遍面临的问题是无法适应复杂环境下的听力需求，例如背景噪声、人声混杂、音乐欢呼声等。
为改善这些问题，助听器需要具备智能识别能力，能够快速地识别环境声音，自动调整响度、方向和音色，还原真实声音。
数字信号处理原理是现代助听器的核心部分，它利用数字处理器和算法对声音进行处理。
数字信号处理技术可以将声音转换为数字形式，在数字域内实现各种信号处理操作，例如滤波、增强频率、动态压缩和压制噪声等。
数字信号处理技术大大提高了助听器的效果，使其具备更高的可调性和自适应性，同时也支持蓝牙网路，增加了受众的便利程度。
在现代科技的推动下，助听器不断得到提升和完善。
但是，还面临诸如时延、信号时滞、造型不美观、穿戴不便等问题。
因此，未来助听器将进一步发展，尤其是在人机交互方面，将更好地满足日常生活的各种需求，提高听障者的生活质量和融入感。
手机助听器设计理念
手机助听器设计理念
手机助听器是一种帮助听力受损人群提高听力能力的辅助设备，它可以将外界声音转化为数字信号，并通过手机的屏幕或耳机输出给使用者，从而帮助他们更好地理解周围的环境和进行正常的交流。
以下是手机助听器的设计理念：
首先，手机助听器的设计应该注重使用者的舒适感和便利性。
助听器应该采用轻便的设计，方便携带，并且能够长时间佩戴而不造成不适。
同时，助听器的操作界面应该简单易懂，使用者能够快速上手，自主调节助听器的音量和音调。
其次，手机助听器的设计应该注重听力恢复的效果。
助听器应该采用高品质的麦克风和耳机，能够清晰地捕捉到外界声音，并将其转化为高保真的数字信号输出给使用者。
同时，助听器应该具备一定的信号处理能力，能够降低背景噪声、增强语音信号，并根据使用者的听力特点进行智能适应调节，使得使用者能够更好地听到、理解和辨别声音。
此外，手机助听器的设计应该注重个性化的需求。
不同的听力受损程度和个人偏好会对助听器的设计提出不同的要求。
因此，助听器应该具备一定的可调节性，使用者能够根据自身的需要调节助听器的参数，使得助听器能够更好地适应个体的听力要求。
最后，手机助听器的设计应该注重可扩展性和互联性。
助听器应该具备与手机和其他设备的连接功能，使用者能够通过手机上的助听器应用程序进行更加精细化的调节和设置，还可以与
手机上的其他辅助功能相互配合，提供更全面的辅助服务。
总之，手机助听器的设计应该注重使用者的舒适感和便利性，关注听力恢复的效果，满足个性化的需求，并具备可扩展性和互联性。
通过这些设计理念的贯彻，手机助听器可以更好地满足听力受损人群的需求，帮助他们更好地融入社会，享受丰富多彩的生活。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计指南4691
助听器介绍及其设计要点
John DiCristina
摘要：这篇应用笔记将介绍助听器的类型，包括耳背式(BTE)、耳内式(ITE)、耳道式(ITC)和完全耳道式(CIC)，并简单总结助听器所用的模拟和数字技术，讨论音频处理的重要性，以及关键电子元器件的功能和选型。
概述
电子助听器是置于耳内或耳附近用以提高听觉障碍患者听力的小型设备。
助听器的基本单元包括麦克风、信号调理电路、接收器(也称为扬声器)、以及电池。
麦克风将声信号转换成电信号，信号调理单元则可简可繁，简单的仅将音频信号按固定比例放大，复杂的则需利用数字信号处理器进行均衡。
扬声器将电信号转换成声信号，而电池则为电子元器件提供电源。
类型
目前市场上主要有4种类型的助听器，体积从大到小依次是包括耳背式(BTE)、耳内式(ITE)、耳道式(ITC)和完全耳道式(CIC)。
BTE位于耳后，用一个软管连接耳内的耳模发声。
由BTE还发展出来一种开放式(OTE)助听器，耳模被一个小耳塞代替，给人耳一种更开放的感受。
其它的变型还包括用导线替代软管，并将扬声器从耳后移到耳内。
ITE将助听器放入外耳，和耳模成为一体，这种助听器几乎将外耳填满，看起来是一大块。
ITC将助听器填入耳道内，减小了占用外耳的空间，但还是容易被看见。
CIC是各类型中最小的，助听器被完全置入耳道内，从外面几乎看不见。
耳背式(BTE)、耳内式(ITE)、耳道式(ITC)和完全耳道式(CIC)助听器，Starkey Laboratories, Inc.授权照片。
技术演进
助听器在技术上基本分为两类，模拟助听器和数字助听器。
首先诞生的是模拟助听器，仅在模拟域处理电声信号，而最近才诞生的数字助听器则在数字域处理电声信号。
最早的模拟助听器既放大语音也放大噪音，而且需要先测试患者对特定频率的敏感程度后专门定制。
后来的一些模拟助听器可以在试戴过程中编程，另一些助听器佩戴者可利用一个按键自己选择预设的几种不同频响。
数字助听器也可在试戴过程中编程，并具有多种佩戴者可选的频响。
将声音数字化的技术使降噪、滤波、声反馈(自激)控制等成为可能。
由于数字助听器相对模拟助听器性能和灵活性的大幅提升，目前销售的助听器大部分都是数字式的。
数字助听器功能框图，欲了解Maxim助听器的推荐设计方案，请访问
/hearing。
特性
目前的助听器有许多新特性，包括音量调整、遥控、拾音线圈、直接音频输入、FM接收、Bluetooth®、指向性麦克、压缩、钳位、移频、风噪管理、数据记录、自学习、防潮、耳模通风。
有一些特性没法在助听器内部狭小空间内实现，需要占用外部空间，而另外一些则可以在助听器内部实现。
音量调整可通过助听器上的按键或滚轮实现，而使用遥控器则可避免在狭小的助听器上安装按键或滚轮，但仍能控制助听器的所有功能。
拾音线圈可以用来替代麦克风，拾音线圈在以前使用电磁线圈扬声器的老式电话机中通过拾取磁信号来帮助打电话的人提高通话质量。
今天的电话或其它收听设备都内置拾音线圈这一功能并专门指出和助听器兼容。
直接音频输入和FM接收是另外两个助听器输入信号的方式，第一个要用有线方式连接，另一个实际就是FM收音机。
另外一个新趋势是集成Bluetooth功能，这样就可以从手机或音乐播放器中接收信号。
Bluetooth既可以集成到助听器也可以作为附件通过拾音线圈或FM接入助听器。
带有指向性麦克风的助听器有两个或以上的麦克风面向不同的方向接收信号，这样做可以提高在嘈杂环境中收听的信噪比(SNR)，而使用数字信号处理技术可进一步提高话音质量。
压缩和钳位在音量过大时降低音量以使人耳感觉更舒适，但
有些时候会限制音量。
移频技术通过数字信号处理将语音移到低频，对那些患有
高频听觉障碍的人很有帮助。
风噪管理可以检测风声并消除其反馈，以防助听器
佩戴者听到啸叫。
数据记录功能记录收听环境以及助听器如何被使用，听觉专家可以根据这些信息
来微调助听器提升性能。
自学习功能可利用记录的数据自动微调助听器提升性
能。
防潮功能可以降低因潮湿环境导致的返修率。
耳模通风则可提高人耳佩戴耳
模助听器时的舒适程度。
一般需求
助听器的关键元器件位于音频处理通道。
主要包括一个或多个麦克风、扬声器以
及前置放大器(如果需要的话)和扬声器放大器。
D类功放和AB类功放相比功耗
低、失真小、尺寸小，因而多用于现今的助听器。
另外，无论音频带宽是20kHz
还是被限制于8kHz，音频编解码器都应该具有高SNR以保证高回放音质。
数字助听器的核心是数字信号处理器(DSP)，这是实现数字助听器所有优势的关
键。
各厂商采用不同的DSP技术，但通常包括分频段压缩/放大、正反馈消减、
降噪、语音增强等，DSP还可以处理方向信息，并可调整助听器特性使其适合
不同的佩戴者。
电源和电池管理
已经有一些助听器开始使用可充电的单节锂离子(Li+)电池，但多数还是使用一次
性锌空气电池，根据助听器的类型和尺寸、电路功耗以及对使用时间的要求，目
前主要使用5种尺寸的锌空气电池。
表1对比了这五种最常用锌空气电池的容
量和尺寸，以及它们的颜色代码以及通常被哪种助听器使用。
锌空气电池起始电压为1.4V，需要更换电池时的终止电压为1.0V或更低。
如果
按每天使用16小时计算，电池寿命在几天到几星期之间，取决于电池容量和助
听器的设计。
电池效率最高的设计从单节电池直接供电，然后使用开关调节器升
压电路将电压提升来驱动1.8V或3.0V的助听器电路。
使用锌空气电池的理想
功耗在1mW至10mW之间。
使用可充电Li+电池的助听器也许需要一个线性或
开关稳压器来将4.2V的单节Li+电池满充电压降至电路可以接受的工作电压。
也可以将电池充电电压限制在3.3V，这取决于电路的需要。
为了防止听觉障碍
患者在需要助听器帮助时电池电量耗尽，需要一个精确电量计提前做出低电量预
警。
表1. 锌空气电池对比
Type Capacity (mAh) Size (d x h, mm) Color Code S
675 540 to 640 11.6 x 5.4 Blue B 13 230 to 285 7.9 x 5.4 Gold B 312 120 to 160 7.9 x 3.6 Burgundy m 10 60 to 90 5.8 x 3.6 Yellow I 5 30 to 40 5.8 x 2.1 Red C
静电防护
所有助听器必须满足IEC 61000-4-2静电防护(ESD)要求，使用内置静电防护的
元器件或在外漏的走线上增加ESD保护器可以帮助满足这些要求。
