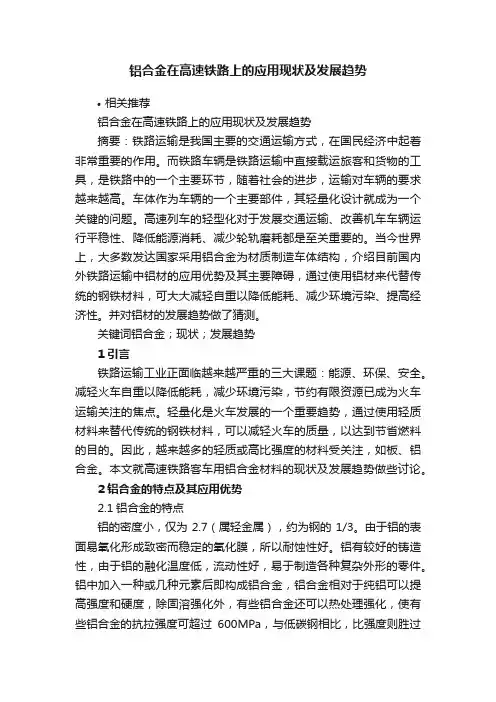

铝合金在高速铁路上的应用现状及发展趋势
铝合金在高速铁路上的应用现状及发展趋势•相关推荐铝合金在高速铁路上的应用现状及发展趋势摘要：铁路运输是我国主要的交通运输方式，在国民经济中起着非常重要的作用。
而铁路车辆是铁路运输中直接载运旅客和货物的工具，是铁路中的一个主要环节，随着社会的进步，运输对车辆的要求越来越高。
车体作为车辆的一个主要部件，其轻量化设计就成为一个关键的问题。
高速列车的轻型化对于发展交通运输、改善机车车辆运行平稳性、降低能源消耗、减少轮轨磨耗都是至关重要的。
当今世界上，大多数发达国家采用铝合金为材质制造车体结构，介绍目前国内外铁路运输中铝材的应用优势及其主要障碍，通过使用铝材来代替传统的钢铁材料，可大大减轻自重以降低能耗、减少环境污染、提高经济性。
并对铝材的发展趋势做了猜测。
关键词铝合金；现状；发展趋势1引言铁路运输工业正面临越来越严重的三大课题：能源、环保、安全。
减轻火车自重以降低能耗，减少环境污染，节约有限资源已成为火车运输关注的焦点。
轻量化是火车发展的一个重要趋势，通过使用轻质材料来替代传统的钢铁材料，可以减轻火车的质量，以达到节省燃料的目的。
因此，越来越多的轻质或高比强度的材料受关注，如板、铝合金。
本文就高速铁路客车用铝合金材料的现状及发展趋势做些讨论。
2铝合金的特点及其应用优势2.1铝合金的特点铝的密度小，仅为2.7（属轻金属），约为钢的1/3。
由于铝的表面易氧化形成致密而稳定的氧化膜，所以耐蚀性好。
铝有较好的铸造性，由于铝的融化温度低，流动性好，易于制造各种复杂外形的零件。
铝中加入一种或几种元素后即构成铝合金，铝合金相对于纯铝可以提高强度和硬度，除固溶强化外，有些铝合金还可以热处理强化，使有些铝合金的抗拉强度可超过600MPa，与低碳钢相比，比强度则胜过某些合金钢。
铝合金是纯铝加入一些合金元素制成的，如铝—锰合金、铝—铜合金、铝—铜—镁系硬铝合金、铝—锌—镁—铜系超硬铝合金。
铝合金比纯铝具有更好的物理力学性能：易加工、耐久性高、适用范围广、装饰效果好、花色丰富。
铁路客车车体轻量化研究及优化
铁路客车车体轻量化研究及优化作者：吕昊来源：《中国新技术新产品》2019年第06期摘要：随着新时代的快速发展，轨道交通运输行业的发展也更加迅猛，也在进行自我提升和不断地完善，因此，铁路客车车体轻量化问题迫在眉睫。
铁路客车进行车体轻量化就是在保证车体强度及安全的前提下，运用现有的技术手段，使车体的整备重量减少，同时达到节能减排、保护环境的作用。
实验证明，如果能实现铁路客车车体轻量化，减少铁路客车车体的重量，就能在一定程度上大大减少生产成本的使用，从而有着非常良好的经济效益和社会效益。
本文对铁路客车车体轻量化问题进行系统分析，并且对铁路客车轻量化的发展前景做出了预测，希望能对相关人员有着参考价值。
关键词：铁路客车；车体轻量化；不锈钢中图分类号：U463 文献标志码：A当前，随着我国轨道交通运输技术的不断发展，我国铁路客车事业取得了很大的成就，更是受到了国内外人民的格外关注，中国自主研发制造的铁路客车远销海外，使全世界对中国的敬佩感油然而生。
目前来说，社会的快速发展，经济发展越来越迅速。
由于铁路客车存在着稳定、安全等诸多的优点，使其在交通运输领域中所占比例正在加大，因此对于旅客及物资的运送都有着十分积极的贡献。
然而，随着铁路交通事业的快速发展，也出现了一些环境污染问题，而目前全球都对节能减排、保护环境的问题高度重视，因此，我国铁路客车正在积极地响应全世界的号召，研究铁路客车车体轻量化问题，为我国铁路事业的发展奠定了基础。
1 铁路客车车体轻量化的目的和意义铁路客车车体轻量化还在不断地发展和完善，目前通过对车体重量的缩减，可以使列车的安全性提高、更易操控、提升行进的速度、减少噪声、降低油耗、控制废弃的排放量等。
不仅如此，车体重量降低后，车辆行驶的阻力大幅度减小，节省牵引以及制动需要的能量，同时车辆对轨道的磨损程度也进一步降低，进而节约了对轨道的维护费用。
通过减少材料以及运用新型材料和对结构的优化使铁路客车车体轻量化达到理想目标。
铁道车辆转向架构架可靠性参数灵敏度分析
第31卷,第1期 中国铁道科学Vo l 31No 12010年1月 CH INA RAILWAY SCIEN CEJanuar y,2010文章编号:1001 4632(2010)01 0111 05铁道车辆转向架构架可靠性参数灵敏度分析卢耀辉1,2,曾 京2,邬平波2,李人宪1,杨 飞2(1.西南交通大学机械工程学院,四川成都 610031; 2.西南交通大学牵引动力国家重点实验室,四川成都 610031)摘 要:运用概率分析方法建立某转向架构架的参数化有限元模型。
选取构架的材料属性、几何参数和载荷等作为随机变量,通过统计分析得到其分布参数。
用构架母材和焊缝部位疲劳薄弱处的最大主应力和其许用疲劳强度建立疲劳强度可靠性失效状态函数。
基于蒙特卡罗数值模拟方法,计算转向架构架的可靠度及参数灵敏度。
分析结果表明:在所选择的随机变量中,空气弹簧部位的载荷变量和材料的许用疲劳强度变量对构架的疲劳强度可靠性影响较灵敏,而板厚变量和局部的载荷变量对构架的疲劳强度可靠性影响不显著。
提出了转向架构架可靠性优化设计的建议。
关键词:转向架;焊接构架;可靠性;灵敏度;蒙特卡罗法;概率设计;优化设计 中图分类号:U 270 331 文献标识码:A收稿日期:2008 12 17;修订日期:2009 09 18基金项目:国家 九七三 计划项目(2007CB714700);新世纪优秀人才资助项目(NCET 07 0717);西南交通大学博士研究生创新基金资助项目作者简介:卢耀辉(1973!),男,甘肃民勤人,讲师,博士研究生。
在工程分析中所建立的分析模型都是经过各种假设和理想化而得出的。
而实际中设计的任何产品,其材料属性、加工公差和载荷等都存在不确定性。
所以,在有限元分析中输入的参数也同样具有一定程度的不确定性。
要完全消除这些输入参数的不确定性很难[1]。
对于复杂结构的可靠性参数灵敏度的计算,由于其失效概率是多变量的函数,无法采用直接积分和求偏微分的方法来进行计算,而基于蒙特卡罗数值模拟的方法可以比较精确的求解结构的可靠性灵敏度问题[2,3]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁路客车车体轻量化问题的研究XCARBO DY LIGHTENING PROBLEM STUDY OF RAILWAY PASSENGER CARS卢耀辉X X1,2曾京2邬平波2(1.西南交通大学工程科学研究院,成都610031)(2.西南交通大学牵引动力国家重点实验室,成都610031)LU YaoHu i ZENG Jing WU PingBo(1.Research School o f Engineering Secience,Southwest Jiaotong U niversity,Chengdu610031,China)(2.National Traction Po wer Laboratory,Southwest Jiaotong University,Chengdu610031,China)摘要在车辆轻量化的过程中,车体承载结构的轻量化显得尤为重要。
车体承载结构的轻量化,要保证车体的强度、刚度和动态特性等满足提速客车的要求。
文中利用ANSYS软件建立25K型硬卧客车车体轻量化前后的有限元模型,计算车体的强度、刚度和模态,并对轻量化前后的车体作对比分析;然后,用NUCARS动力学分析软件建立25K型硬卧客车系统的数学模型,分析弹性振动对平稳性的影响,并就刚性车体模型和轻量化前后的弹性车体模型对平稳性和加速度响应的影响作对比分析。
关键词客车车体轻量化强度模态平稳性中图分类号U27011U27112U260111Abstract In the course of lightening of the vehicle,the ligh tening of car-body structure is very i mportant1The lightening design of vehicle should meet the requirement for the s trength,stiffness and dynamic performance of the car-body in the condition of raising train speed.ANSYS software was utilized to set up two finite element models of type-25K hard-berth passenger car-body before and after light-ening1The strength,stiffness and mode of car-body were calculated and compared for the two models1Then the dynamic model of the passenger car system using NUCARS dynamic software was set up1The effect of car-body elastic vibration on the ride comfort was ana-lyzed1The ride comfort and acceleration responses of the car system with rigid car-body model or elas tic car-body model were studied and compared1This work provides the theoretical foundation for the car-body lightening of speed up passenger cars1Key words Passenger car body;Lightening;Strength;Mode;Ride comfortCorrespon ding author:LU Yao H ui,E-ma il:smile-ly hs1student@sina1com1cn,Fa x:+86-28-87600868The project supported by the Key Project of Science and Technology of the Ministry of Education(No101150)and Education Plan for the Trans-Century Excellent Talents1Manuscript received20030807,in revi sed form2004032211引言随着铁路运输速度的提高,车辆的轻量化显得越来越重要,在客车的自重中,车体承载结构占有相当大的比重,因此,在车辆轻量化的过程中,车体承载结构的轻量化显得尤为重要。
随着我国国民经济的发展,铁路已进行了四次大提速,产生了良好的社会效益及巨大的经济效益。
由于提速客车数量大,涉及面广。
它的稍许改进效果都将十分明显,因此,其轻量化也更有意义,有利于提高我国铁路客车的总体技术水平,有利于铁路客运经济效益的提高,同时,对我国高速客车的轻量化设计也具有相当的指导意义[1]。
客车轻量化的意义在于降低原材料消耗,降低车辆的制造成本;节省牵引动力,降低列车的运行费用;减少车辆对线路的冲击及减轻线路维护工作量;提高车辆的启动加速度及制动减速度,提高列车的运行速度及曲线通过速度[1]。
提速客车轻量化后将带来刚度和强度问题、动态特性问题、舒适性和平稳性问题等。
下面将针对25K 型提速硬卧客车的车体轻量化问题进行研究。
2车体轻量化前后的有限元强度分析211车体有限元计算模型客车车体钢结构的有限元计算采用ANSYS软件进行,以半车车体作为研究对象,在对称边界上施加对称约束。
以轻量化前的车体为例,其具体结构及离散Journal of Mechanical Strength2005,27(1):099~103 XX X卢耀辉,男,1973年9月生,甘肃民勤人,汉族。
博士研究生,从事结构的疲劳强度及可靠性方面的研究。
20030807收到初稿,20040322收到修改稿。
教育部科技重点项目(01150)和跨世纪优秀人才培养计划资助。
图如图1(车体钢结构有限元模型)和图2(车体梁单元)所示。
在ANSYS 软件中,波纹地反、底架及侧墙板、车顶板、端墙板均用四边形板壳单元划分,侧墙纵向梁、上边梁、侧柱、车顶弯梁、车顶边梁、纵向梁以及端墙立柱、角柱等均用梁单元划分。
通过计算机自动离散及局部的人工干预,轻量化前的半车车体钢结构共离散成59472个节点,四边形和三角形板壳单元有54086个,梁单元有5342个;轻量化后的半车车体钢结构共离散成48295个节点,三角形和四边形板壳单元为42695个,梁单元为5382个。
图1 车体钢结构有限元模型Fi g 11 Finite element model of the s teel car body图2 车体梁单元Fig 12 Beam elements of the car body212 约束处理边界条件是,在每个心盘座处的节点上,一端心盘施加垂向约束W y =0,另二端心盘施W x =0、W y =0、W z =0来模拟上下心盘完全接触这种理想情况。
213 车辆基本作用载荷组合工况根据TB/T 1335)19965铁道车辆强度设计及试验鉴定规范6,对以下三种载荷工况进行计算:(1)垂直静载荷工况(第一工况),模拟运用载荷工况:整车垂直均布载荷按车体自重、载重以及整备重量考虑,以均布压力的方式作用在地板面下的纵横梁上。
轻量化前的车体所施加的垂直静载荷为38164t,轻量化后的车体所施加的垂直静载荷为34155t 。
(2)垂直总载荷和纵向120t 的压缩载荷的组合工况(第二工况):垂直总载荷以均布压力的方式作用在地板面下的纵横梁上,纵向压缩载荷120t 沿车钩中心线作用于车辆的后从板座上。
轻量化前的车体所施加的垂直总载荷为48t,轻量化后的车体所施加的垂直静载荷为4317t 。
(3)垂直总载荷和纵向100t 拉力组合工况(第三工况):垂直总载荷以均布的方式作用在地板面下的纵横梁上,100t 的纵向拉力以均布压力的方式作用在前从板座上。
(4)扭转载荷40kN #m ,由于采用半车模型,在对称边界上约束条件为反对称约束,与其他载荷在对称边界上约束条件为对称约束不同,在计算时单独考察对车体强度的影响[2]。
214 计算许用应力材料的许用应力用材料的屈服强度R s 与安全系数s 的商计算。
轻量化前设计中车体钢结构材料主要选用耐候钢(09CuPCrNi)和普通碳素钢(Q235A),轻量化后设计中车体钢结构材料主要选用耐候钢(09CuPCrNi)和低合金钢(Q345B),根据TB/T 1335)19965铁道车辆强度设计及试验鉴定规范6,普通碳素钢的许用应力为164MPa,耐候钢的许用应力为184MPa,低合金钢的许用应力为216MPa;轻量化后波纹地板选用高强度的不锈钢(0Cr18Ni H ),许用应力为394MPa 。
TB/T 1335)19965铁道车辆强度设计及试验鉴定规范6规定,计算复杂应力构件时需求当量应力(von Mises 应力),此应力不得超过材料的许用应力。
215 车体轻量化前后的强度结果分析计算所给出的应力值都是按第四强度理论计算的等效应力。
轻量化前后车体各工况的计算结果统计比较如表1和表2所示,车体有限元强度的计算结论为:1)轻量化前,车体钢结构在静载荷作用下的最大相对位移为10195mm,发生在底架中央的横梁上,侧梁中央的最大相对位移为316mm ,轻量化前的扭转刚度为G J p =9012@1013N #mm 2/rad;轻量化后,车体钢结构在静载荷作用下的最大相对位移为13107mm,发生在底架中央的横梁上,侧梁中央的最大相对位移为5109mm ,轻量化后的扭转刚度为GJ p =10810@1013N #mm 2/rad 。
从整体来看,车体的弯曲和扭转刚度足够。
2)轻量化前,扭转载荷作用下,车体的最大当量应力为121121MPa,发生在枕梁下盖板上,其他部位的应力很小;轻量化后,扭转载荷作用下,车体的最大当量应力为12135MPa,发生在枕梁下盖板上,其他部位的应力很小。
相对组合工况的最大应力,扭转载荷作用100机 械 强 度2005年下的应力可以忽略不计。
3)TB/T1335)19965铁道车辆强度设计及试验鉴定规范6所规定的计算工况中,考虑垂向静载荷、垂向动载荷和车钩拉伸或压缩等各种载荷的组合作用。
轻量化前,最大当量应力小于低碳钢在第一工况下许用应力为164MPa的标准和耐候钢184MPa的许用应力标准;轻量化后,波纹地板的局部最大当量应力2411503MPa,未超出第一工况下0Cr18NiH材料394 MPa的许用应力标准,其他部位的应力也小于低合金钢在第一工况下许用应力216MPa的标准和耐候钢184MPa的许用应力标准。
