挥发性有机物(VOCs)治理技术42页PPT
挥发性有机物治理技术
H2O
CO2
适用范围
适用于低浓度VOCs，室内空气净化
特点
✓实现VOCs低温去除 ✓适用于低浓度、大风量的VOCs ✓处理效率高，能耗低 ✓净化并清新空气
有机废气
等离子体-催化装置
排气
活性物种和臭氧，触 发催化剂，降低活化能。 催化剂选择性地与等离 子体 产生的产物再 反应
光催化技术
原理
光催化剂纳米粒子在一定波长的光线照 射下受激生产电子空穴对，空穴分解催化 剂表面吸附的水产生氢氧自由基，电子使 其周围的氧还原成活性离子氧，从而具备 极强的氧化还原能力，将光催化剂表面的 各种污染物摧毁
废气
达标排放
组合技术（三）
➢组合五
滤筒除尘+蓄热催化燃 烧
废气
入口
净化后 排气
➢组合六Biblioteka 吸附+高级氧化（三）重点行业排放特征及治理技术
➢ 石化行业
石化行业VOCs特征
✓成分复杂（多包含烷烃、烯烃 硫醇、硫醚、多环芳烃等） ✓难处理（传统的吸附、吸收、 燃烧等技术难以达到满意的去除 效果） ✓排放量大（2010年，石化行业 VOCs排放量全国第一）
废弃物存放和处置 过程
废弃油墨、容器的处置过程挥发VOCs
（三）重点行业排放特征及治理技术
可控制技术 ➢吸附回收法
对于包装印刷过程所排放的高浓度(>5000 mg/m3)或具有高回收价值的 VOCs，宜采用回收技术（如活性炭吸附）加以循环利用。
活性炭吸附净化处理流程图
优点：可以回收大量溶剂，经济效益好 缺点：吸附回收效率不高，一般在70%左右
VOCs类别 主要有卤代烃、氯苯类、芳香烃类、酯类、酰胺类和酮类等
（三）重点行业排放特征及治理技术
印刷行业挥发性有机化合物废气治理技术指南
印刷行业挥发性有机化合物废气治理技术指南适用范围本指南适用于使用热固型油墨的平版印刷企业、使用醇溶性油墨的柔版印刷企业、凹版印刷企业及使用溶剂型油墨的孔版印刷企业，其他印刷企业可参照本指南开展挥发性有机化合物（VOCs）治理。
印刷行业VOCs防治技术1、工艺过程VOCs防治技术工艺过程VOCs防治技术指采用无VOCs或低VOCs的原辅材料、先进的生产工艺，或者完善的废气收集及治理系统等方法在生产过程中减少VOCs污染。
1.1 控制原辅材料VOCs含量控制原辅材料VOCs含量旨在推行使用低VOCs或无VOCs的环保油墨、胶粘剂以及清洗剂等原辅材料使用，从工艺的开端减少原辅材料的VOCs含量，达到VOCs减排目的。
目前环保型原辅材料主要有以下几种：①辐射固化油墨，如UV固化油墨和EB油墨。
此类油墨有机溶剂含量极低，使用过程几乎不排放VOCs。
UV固化油墨可用于平版印刷、凸版印刷、凹版印刷、孔版印刷以及喷墨印刷的各个领域，适用的承印物有纸张、塑胶、电路板、铝箔等。
②水性油墨：指以水为主要溶剂的油墨，主要应用于柔版印刷与凹版印刷。
目前我国出版领域凹版印刷基本采用水性油墨，但软包装领域仍然大量使用溶剂型油墨。
③植物基油墨：以植物油代替石油系溶剂型油墨中的矿物油，目前使用最多的是大豆油墨，广泛用于平版印刷。
④水性胶粘剂：以水为主要溶剂的胶粘剂，可用于除蒸煮袋之外的食品、烟、酒及药品包装的复合工艺，目前已在国内少数企业得到应用。
此外，采用适用于高速轮转平版印刷机的无醇或低醇润版液、专用油墨清洗剂（W/O 乳液型）也可降低印刷行业VOCs排放量。
1.2 密封原料供应系统采用密闭容器和管道调配、输送原料，减少原料贮存、配制及供应过程VOCs逸散。
1.3 建立VOCs废气收集系统建立印刷、烘干和复合工序废气收集系统，增加VOCs废气的捕集率，减少无组织排放。
单张印刷企业应将车间密封，轮转印刷企业、金属印刷企业和凹印印刷企业应在所有VOCs排放点设立废气收集装置，保证VOCs废气捕集率不低于95%。
挥发性有机物（VOCs）产生及防治
挥发性有机物(VOCs)产生及防治摘要：随着社会经济不断发展，我国挥发性有机物（VOCs）总量不断增长，主要来源可分为四类，交通源、工业源、生活源和农业源。
挥发性有机物的危害很大，挥发性有机物浓度较高时也会影响臭氧浓度同步升高，超标的臭氧它强烈刺激人的呼吸道，造成咽喉肿痛、胸闷咳嗽、引发支气管炎和肺气肿，巴细胞染色体病变，加速衰老，致使孕妇生畸形儿等。
因此臭氧和挥发性废气引起人们的高度重视，制定了相应的监测规范和排放标准，逐步对挥发性有机物进行治理，进一步改善环境质量关键词：挥发性有机物；产生；监测；标准；治理挥发性有机物常用VOCs表示，是Volatile Organic Compounds三个词第一个字母的缩写。
挥发性有机物定义为沸点在50℃-250℃，在常温下以蒸汽形式存在于空气中的一类有机物。
挥发性有机物的主要成分有：烃类、卤代烃、氧烃和氮烃，它包括：苯系物、有机氯化物、氟里昂系列、有机酮、胺、醇、醚、酯、酸和石油烃化合物等。
挥发性有机物的危害很大，是一种强致癌物质，它会引发各类癌症和心血管疾病。
同时挥发性有机物浓度较高时也会影响臭氧浓度同步升高。
超标的臭氧它强烈刺激人的呼吸道，造成咽喉肿痛、胸闷咳嗽、引发支气管炎和肺气肿，巴细胞染色体病变，加速衰老，致使孕妇生畸形儿等。
因此，臭氧和有机废气所造成的危害必须引起人们的高度重视一、挥发性有机物的产生VOC的主要来源可分为四类，交通源、工业源、生活源和农业源。
交通源主要来源是机动车和非道路移动源，如飞机、轮船、工程机械等，以及油品的存储和销售。
工业源分为化石燃料煅烧和生产工艺过程排放。
化石燃料煅烧主要为燃煤、天然气、燃料油等燃烧产生挥发性有机物，生产工艺过程排放主要为石油炼制、基础化学原料制造、涂料制造、油墨制造、合成纤维制造、合成树脂制造、合成橡胶制造、食品制造、日用品生产、化学药品原料制作、金属冶炼、交通设备制造、造纸和纸制品制造、焦炭生产等行业。

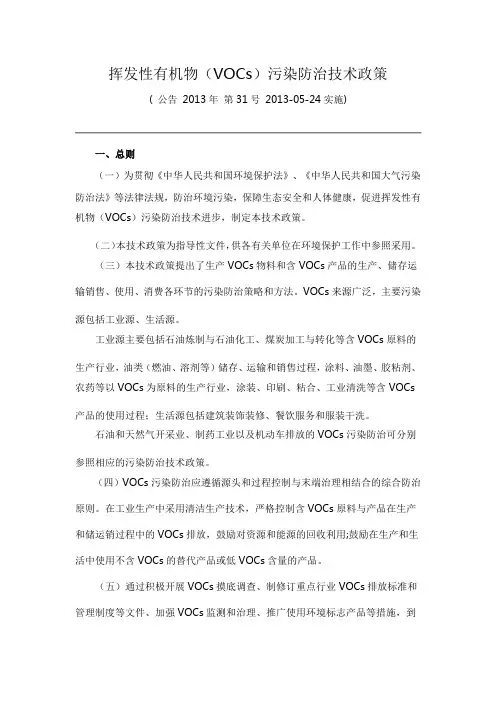

挥发性有机物(VOCs)污染防治技术政策( 公告 2013年 第31号 2013-05-24实施)
挥发性有机物（VOCs）污染防治技术政策( 公告2013年第31号2013-05-24实施)一、总则（一）为贯彻《中华人民共和国环境保护法》、《中华人民共和国大气污染防治法》等法律法规，防治环境污染，保障生态安全和人体健康，促进挥发性有机物（VOCs）污染防治技术进步，制定本技术政策。
（二）本技术政策为指导性文件，供各有关单位在环境保护工作中参照采用。
（三）本技术政策提出了生产VOCs物料和含VOCs产品的生产、储存运输销售、使用、消费各环节的污染防治策略和方法。
VOCs来源广泛，主要污染源包括工业源、生活源。
工业源主要包括石油炼制与石油化工、煤炭加工与转化等含VOCs原料的生产行业，油类（燃油、溶剂等）储存、运输和销售过程，涂料、油墨、胶粘剂、农药等以VOCs为原料的生产行业，涂装、印刷、粘合、工业清洗等含VOCs 产品的使用过程；生活源包括建筑装饰装修、餐饮服务和服装干洗。
石油和天然气开采业、制药工业以及机动车排放的VOCs污染防治可分别参照相应的污染防治技术政策。
（四）VOCs污染防治应遵循源头和过程控制与末端治理相结合的综合防治原则。
在工业生产中采用清洁生产技术，严格控制含VOCs原料与产品在生产和储运销过程中的VOCs排放，鼓励对资源和能源的回收利用;鼓励在生产和生活中使用不含VOCs的替代产品或低VOCs含量的产品。
（五）通过积极开展VOCs摸底调查、制修订重点行业VOCs排放标准和管理制度等文件、加强VOCs监测和治理、推广使用环境标志产品等措施，到2015年，基本建立起重点区域VOCs污染防治体系；到2020年，基本实现VOCs 从原料到产品、从生产到消费的全过程减排。
二、源头和过程控制（六）在石油炼制与石油化工行业，鼓励采用先进的清洁生产技术，提高原油的转化和利用效率。
对于设备与管线组件、工艺排气、废气燃烧塔（火炬）、废水处理等过程产生的含VOCs废气污染防治技术措施包括：1.对泵、压缩机、阀门、法兰等易发生泄漏的设备与管线组件，制定泄漏检测与修复（LDAR）计划，定期检测、及时修复，防止或减少跑、冒、滴、漏现象；2.对生产装置排放的含VOCs工艺排气宜优先回收利用，不能（或不能完全）回收利用的经处理后达标排放；应急情况下的泄放气可导入燃烧塔（火炬），经过充分燃烧后排放；3.废水收集和处理过程产生的含VOCs废气经收集处理后达标排放。
挥发性有机物ppt课件
32
浓缩轮法
浓缩轮是一个装满吸附剂的旋转轮。废气由旋转轮的上游侧进入浓缩轮 的吸附区，其中被吸附净化后的废气由旋转轮的下游排出;同时另一股流 量较小的、温度较高的脱附气朝废气气流相反的方向进入浓缩轮的脱附 区，将已吸附的VOC脱附出来。浓缩轮以一定速度缓慢旋转，这样在一个 系统内就可以完成吸附和脱附操作，使VOC得到浓缩，大大降低了设备投 资。
吸收效果取决于有机废气在吸收剂中的溶解度和浓度、操作 条件、吸收剂的性质。吸收工艺的设计关键是选择恰当的吸 收剂。所选吸收剂必须对所去除VOCs有较大溶解度。 吸收设备：喷淋洗涤器、泡沫洗涤器、文氏管洗涤器等
12
VOC的常用方法为物理吸收法，一般选用高沸点、低 蒸气压的油类作为吸收剂，如柴油、煤油、水等
20
活性炭（低浓度、低温度(<40℃)和低湿度）
优 点：1.净化效率高、易实现自动化控制、设备简单；2. 孔隙结构高度发达、比表面积大；炭表面上含有域可以附加 上各种官能团；具有催化活性；性能稳定，能在不同温度和 酸碱度下使用，可以再生（与树脂、硅胶、沸石等吸附剂相 比）。
缺 点：吸附容量较小、设备体积大。不适用于温度高于 40 ℃、气体相对湿度超过50%的气体的吸附处理；此外也不 适用于易发生反应、活性大的溶剂的吸附，该类有机物会与 活性炭或在活性炭表面进行反应而堵塞炭孔，这种情况可采 用炭纤维或沸石作为吸附剂。
2
3
1990年美国清洁空气法(CAA)中规定 了188种有毒有害气体污染物(HAP)， 包括166种有机物；
1996年美国EPA“国家大气毒性评估” (NATA)确认33种有毒物质作为优先 控制物种，其中16种为VOCs。
4
VOCs已检测出的有300多种，常见VOC：
挥发性有机物(VOCs)治理技术PPT演示课件
1990-2010年VOCs排放量
乌鲁木齐
辽中
甘肃 兰白
京津冀 晋北
关中
成渝
武汉
山东 半岛
长三角
长株潭
海西
珠三角 6
（二）常用VOCs治理技术
VOCs治理技术
回收利用技术
销毁技术
冷凝法 吸收法 吸附法 膜分离法
热力焚烧法 催化燃烧法 生物降解法 光催化降解法 等离子体技术
组合技术
沸石转轮+热力焚烧燃 沸烧石浓缩转轮+蓄热式燃烧
“三致”作用
➢致癌、致畸、致突变 苯系物最为突出，烯，含氯 有机化合物，含氮有机化合 物等
5
VOCs污染排放负荷大
2012年我国VOCs排放总量惊人，工业 源排放量约为2088.7万吨
1990-2012年，我国VOCs排放量逐年增长 ，工业源VOCs排放量增幅大。
重点区域VOCs污染排放高度集中
– 条件温和，常温常压
优点 – 设备简单、维护方便
– 减少甚至无二次污染
缺点
– 占地面积大 – 气候影响大 – 工况变化影响大
14
组合技术（一）
➢ 组合一 沸石转轮+热力焚烧技术
➢ 组合二 沸石转轮+蓄热式燃烧
15
➢ 组合三：
组合技术（二）
冷凝+吸附技术
达标排放
废气
➢ 组合四： 吸附+蓄热催化燃烧技术
進氣 進 氣
1 .0 m
0.85
m
0 .0 m
吸收塔
以微生物可分解物质为主，污染物为微生物的食物来源， 可以生物处理的污染物包括：碳氢氧组成的各类有机物、简 单有机硫化物、有机氮化物、硫化氢及氨气等无机类等
VOCs报告PPT课件
-
12
美国固定源VOCs排放控制法规与标准
储罐的VOCs排放控制
蒸气压，kPa 76.6
压力罐 或 控制设施
北京市标准
我国台湾
27.6 22.7
美国
浮顶罐 或
固顶罐＋控制设施
5.2 2.8
15
75 100
151
储罐容积，m3
-
13
美国固定源VOCs排放控制法规与标准
装载设施的VOCs排放控制：蒸气收集系统收集 废水挥发的VOCs排放控制： 1.浮动盖顶 2.液面10cm处的挥发性有机物<300ppmv 3.密闭式固定覆罩及气体回收系统，其回收率需达95%以上
-
8
我国工业源VOCs排放
-
9
美国固定源VOCs排放控制法规与标准
• 美国环境保护署制订的固定源大气污染物排 放标准分为两类（根据《清洁空气法》）：
• 一类是针对基准污染物，就是环境空气质量 标准中规定的污染物的新源特性标准 （NSPS），基于最佳示范技术（BDT）；
• 另一类是针对189种空气毒物的危险空气污染 物国家排放标准（NESHAP），基于最大可达 控制技术（MACT）。
• 致癌性:苯,1,3-丁二烯,甲醛
AustralianNationalPollutionI
nventory
澳大利亚国家污染物清单 在25C条件下蒸气压大于 0.27kPa的所有有机物
-
2
常见挥发性有机物种类
• 甲苯（Toluene）
品味人生路 • 二甲苯(Xylene) • 对-二氯苯(para-dichlorobenzene)
6%
其它
Others 3%
CFC 1%
VOCs治理技术介绍与效果评估
图3.2-2 三氯甲烷回收（活性炭纤维吸附-蒸气脱附）工程图片
根据上述设备现场测试情况可以得出如下结论： (1)不同加工企业所生产的活性炭吸附净化装置，即使吸附回 收同一种物料，其净化处理效率上也存在较大的差异，因此 活性炭吸附回收系统是一项非常有技术含量的设备。 (2)活性炭吸附-蒸汽脱附再生技术可有效回收大量物料，但 通常出口有机物难以达标排放，因此仅采用活性炭吸附回收 技术难以确保废气污染物达标排放。 (3)活性炭吸附设备对有机物的吸附有极强的选择性，不是所 有的废气都适合采用活性炭吸附。高沸点如DMF、含有粘性的 或极易自聚合的丙烯酸等均不适合采用活性炭吸附。
VOCs处理技术介绍与效果评估
汇报内 容
一、挥发性有机物(VOCs)定义 二、VOCs污染防治技术介绍与评估 三、废气治理设施监管要点
一、VOCs定义解释
什么是VOCs？
定义 (1)学术定义：VOCs是指常温下饱和蒸汽压大于70 Pa、常压
下沸点在260℃以下的有机化合物，或在20℃条件下蒸汽压大 于或者等于10 Pa具有相应挥发性的全部有机化合物。
(2)检测机构定义：总挥发性有机物 TVOC包括：苯、甲苯、 对二甲苯、间二甲苯、邻二甲苯、苯乙烯、乙苯、乙酸丁酯、 十一烷，共计九种物质； CMA检测报告中总挥发性有机物 TVOC的浓度为以上九种物质浓度之和。以上资料适用于室内 空气质量监测。
表1.1-1 TVOC与其他有机物对应关系检测结果
检测项目 采样时间
3、吸附法
吸附法是采用吸收剂吸附气相中的VOCs，从而达到 气体净化的目的。常用吸附剂主要有颗粒活性炭、纤维活 性炭、蜂窝状活性碳等。
颗粒活性炭吸附净化装置
活性炭纤维吸附净化装置
3.1 活性炭净化设备工艺流程图
