粉末涂料用着色颜料的选择.
粉末涂料原材料
粉末涂料原材料
粉末涂料是一种常见的表面涂装材料，它具有优异的耐腐蚀性、耐磨损性和美观性，广泛应用于建筑、家具、汽车等领域。
粉末涂料的原材料主要包括树脂、颜料、填充剂和助剂等。
1. 树脂：粉末涂料中最常用的树脂是环氧树脂和聚酯树脂。
环氧树脂具有较好的附着力和耐化学性能，在高温下也能保持稳定性；聚酯树脂则具有良好的流动性和耐候性。
2. 颜料：颜料是粉末涂料中起色作用的重要成分。
常见的颜料包括钛白粉、铁氧体红黄黑等。
钛白粉是一种白色颜料，能够提高涂层的遮盖力和光泽度；铁氧体红黄黑则可以赋予涂层不同的色彩。
3. 填充剂：填充剂数量较少，但对于提高涂层硬度、降低成本等方面起到重要作用。
常见的填充剂有硅酸钙、云母粉等。
4. 助剂：助剂是粉末涂料中较为细微的成分，但对于涂层的性能和工艺影响较大。
助剂包括抗氧化剂、流平剂、消泡剂等。
以上是粉末涂料原材料的主要组成部分，不同种类和用途的粉末涂料
原材料比例和配方也有所不同。
在生产过程中，需要根据具体情况进行调整和控制，以保证涂层质量和稳定性。

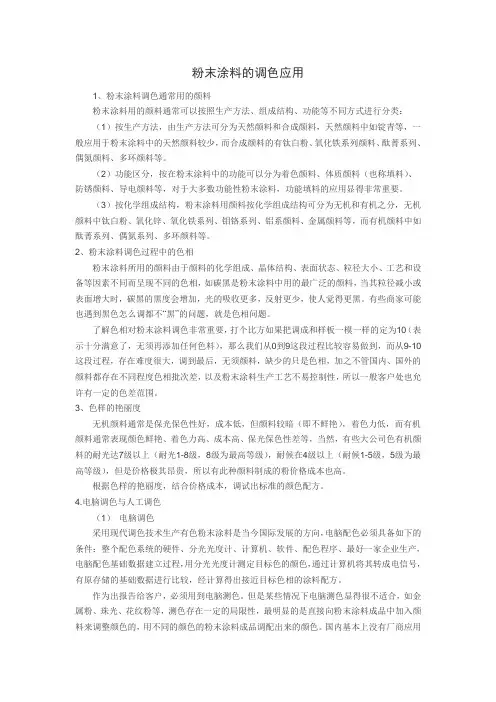

粉末涂料的调色应用
粉末涂料的调色应用1、粉末涂料调色通常用的颜料粉末涂料用的颜料通常可以按照生产方法、组成结构、功能等不同方式进行分类：（1）按生产方法，由生产方法可分为天然颜料和合成颜料，天然颜料中如锭青等，一般应用于粉末涂料中的天然颜料较少，而合成颜料的有钛白粉、氧化铁系列颜料、酞菁系列、偶氮颜料、多环颜料等。
（2）功能区分，按在粉末涂料中的功能可以分为着色颜料、体质颜料（也称填料）、防锈颜料、导电颜料等，对于大多数功能性粉末涂料，功能填料的应用显得非常重要。
（3）按化学组成结构，粉末涂料用颜料按化学组成结构可分为无机和有机之分，无机颜料中钛白粉、氧化锌、氧化铁系列、钼铬系列、铝系颜料、金属颜料等，而有机颜料中如酞菁系列、偶氮系列、多环颜料等。
2、粉末涂料调色过程中的色相粉末涂料所用的颜料由于颜料的化学组成、晶体结构、表面状态、粒径大小、工艺和设备等因素不同而呈现不同的色相，如碳黑是粉末涂料中用的最广泛的颜料，当其粒径减小或表面增大时，碳黑的黑度会增加，光的吸收更多，反射更少，使人觉得更黑。
有些商家可能也遇到黑色怎么调都不“黑”的问题，就是色相问题。
了解色相对粉末涂料调色非常重要，打个比方如果把调成和样板一模一样的定为10（表示十分满意了，无须再添加任何色料），那么我们从0到9这段过程比较容易做到，而从9-10这段过程，存在难度很大，调到最后，无须颜料，缺少的只是色相，加之不管国内、国外的颜料都存在不同程度色相批次差，以及粉末涂料生产工艺不易控制性，所以一般客户处也允许有一定的色差范围。
3、色样的艳丽度无机颜料通常是保光保色性好，成本低，但颜料较暗（即不鲜艳），着色力低，而有机颜料通常表现颜色鲜艳、着色力高、成本高、保光保色性差等，当然，有些大公司色有机颜料的耐光达7级以上（耐光1-8级，8级为最高等级），耐候在4级以上（耐候1-5级，5级为最高等级），但是价格极其昂贵，所以有此种颜料制成的粉价格成本也高。
根据色样的艳丽度，结合价格成本，调试出标准的颜色配方。
600度高温粉末涂料配方
600度高温粉末涂料配方
一、树脂体系（约60 - 70%）
1. 有机硅树脂。
- 选用耐高温的有机硅树脂，含量约为50 - 60%。
有机硅树脂具有优异的耐高温性能，在高温环境下能够保持良好的物理和化学性能。
2. 聚酯树脂（10 - 20%）
- 可以选择一些高玻璃化转变温度的聚酯树脂，与有机硅树脂有较好的相容性，有助于提高涂层的柔韧性和附着力。
二、颜料（约10 - 20%）
1. 无机颜料。
- 钛白粉（5 - 10%）：提供白色遮盖力，化学性质稳定，在高温下不易变色。
- 氧化铁红（2 - 5%）：可提供红色色调，耐高温性能较好。
- 铬绿（1 - 3%）：用于调配绿色，有较好的耐高温性。
三、填料（约10 - 20%）
1. 云母粉（5 - 10%）
- 云母粉具有片状结构，能够提高涂层的耐热性、耐腐蚀性和机械性能，在高温下可以阻止热量传递和气体渗透。
2. 滑石粉（3 - 7%）
- 有助于改善涂层的平滑性和硬度，在高温下也能保持一定的稳定性。
3. 硅微粉（2 - 5%）
- 可以提高涂层的致密性和耐高温性能。
四、助剂（约1 - 5%）
1. 流平剂（0.5 - 1.5%）
- 确保涂层在固化过程中能够形成平整光滑的表面。
2. 固化剂（0.5 - 2%）
- 根据树脂体系选择合适的固化剂，促进涂层在高温下的固化反应，提高涂层的硬度和耐磨性。
3. 分散剂（0.2 - 1%）
- 使颜料和填料在树脂体系中均匀分散，防止团聚现象。

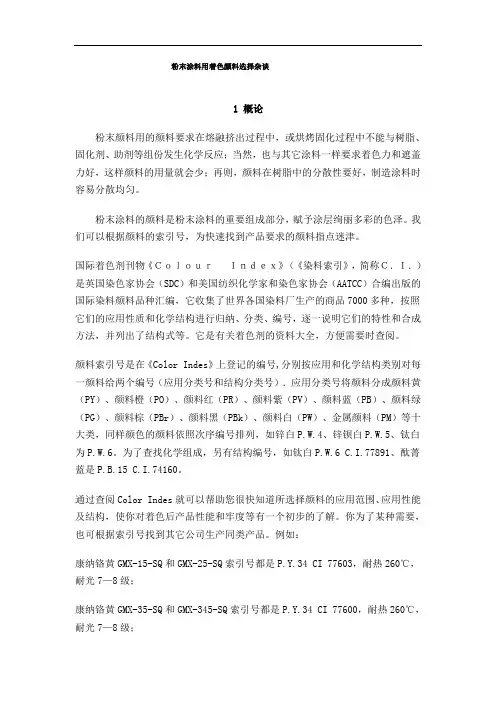

粉末涂料用着色颜料的选择解析
粉末涂料用着色颜料选择杂谈1 概论粉末颜料用的颜料要求在熔融挤出过程中，或烘烤固化过程中不能与树脂、固化剂、助剂等组份发生化学反应；当然，也与其它涂料一样要求着色力和遮盖力好，这样颜料的用量就会少；再则，颜料在树脂中的分散性要好，制造涂料时容易分散均匀。
粉末涂料的颜料是粉末涂料的重要组成部分，赋予涂层绚丽多彩的色泽。
我们可以根据颜料的索引号，为快速找到产品要求的颜料指点迷津。
国际着色剂刊物《ＣｏｌｏｕｒＩｎｄｅｘ》（《染料索引》，简称Ｃ．Ｉ．）是英国染色家协会（SDC）和美国纺织化学家和染色家协会（AATCC）合编出版的国际染料颜料品种汇编，它收集了世界各国染料厂生产的商品7000多种，按照它们的应用性质和化学结构进行归纳、分类、编号，逐一说明它们的特性和合成方法，并列出了结构式等。
它是有关着色剂的资料大全，方便需要时查阅。
颜料索引号是在《Color Indes》上登记的编号,分别按应用和化学结构类别对每一颜料给两个编号（应用分类号和结构分类号）．应用分类号将颜料分成颜料黄（PY）、颜料橙（PO）、颜料红（PR）、颜料紫（PV）、颜料蓝（PB）、颜料绿（PG）、颜料棕（PBr）、颜料黑（PBk）、颜料白（PW）、金属颜料（PM）等十大类，同样颜色的颜料依照次序编号排列，如锌白P.W.4、锌钡白P.W.5、钛白为P.W.6。
为了查找化学组成，另有结构编号，如钛白P.W.6 C.I.77891、酞菁蓝是P.B.15 C.I.74160。
通过查阅Color Indes就可以帮助您很快知道所选择颜料的应用范围、应用性能及结构，使你对着色后产品性能和牢度等有一个初步的了解。
你为了某种需要，也可根据索引号找到其它公司生产同类产品。
例如：康纳铬黄GMX-15-SQ和GMX-25-SQ索引号都是P.Y.34 CI 77603，耐热260℃，耐光7—8级；康纳铬黄GMX-35-SQ和GMX-345-SQ索引号都是P.Y.34 CI 77600，耐热260℃，耐光7—8级；今就粉末涂料着色颜料的选择作如下介绍：2 着色颜料着色颜料分为无机颜料和有机颜料两大类，几乎能涵盖所有的色相体系。
涂料生产中常用的颜料与填料

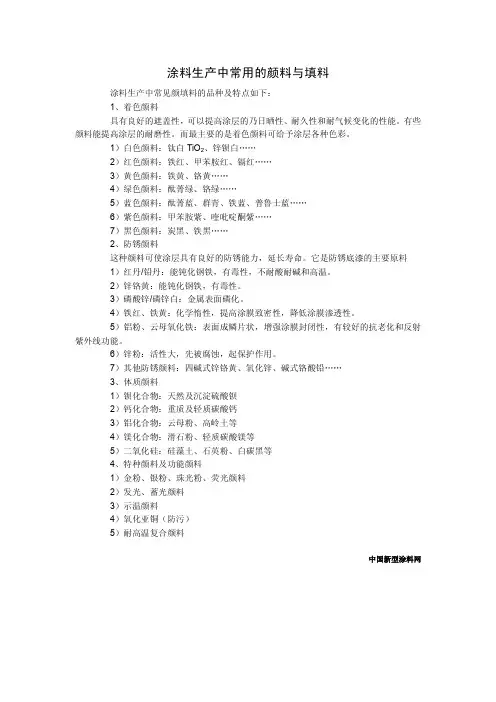

涂料生产中常用的颜料与填料
涂料生产中常见颜填料的品种及特点如下：
1、着色颜料
具有良好的遮盖性，可以提高涂层的乃日晒性、耐久性和耐气候变化的性能。
有些颜料能提高涂层的耐磨性。
而最主要的是着色颜料可给予涂层各种色彩。
1）白色颜料：钛白TiO2、锌钡白……
2）红色颜料：铁红、甲苯胺红、镉红……
3）黄色颜料：铁黄、铬黄……
4）绿色颜料：酞菁绿、铬绿……
5）蓝色颜料：酞菁蓝、群青、铁蓝、普鲁士蓝……
6）紫色颜料：甲苯胺紫、喹吡啶酮紫……
7）黑色颜料：炭黑、铁黑……
2、防锈颜料
这种颜料可使涂层具有良好的防锈能力，延长寿命。
它是防锈底漆的主要原料
1）红丹/铅丹：能钝化钢铁，有毒性，不耐酸耐碱和高温。
2）锌铬黄：能钝化钢铁，有毒性。
3）磷酸锌/磷锌白：金属表面磷化。
4）铁红、铁黄：化学惰性，提高涂膜致密性，降低涂膜渗透性。
5）铝粉、云母氧化铁：表面成鳞片状，增强涂膜封闭性，有较好的抗老化和反射紫外线功能。
6）锌粉：活性大，先被腐蚀，起保护作用。
7）其他防锈颜料：四碱式锌铬黄、氧化锌、碱式铬酸铅……
3、体质颜料
1）钡化合物：天然及沉淀硫酸钡
2）钙化合物：重质及轻质碳酸钙
3）铝化合物：云母粉、高岭土等
4）镁化合物：滑石粉、轻质碳酸镁等
5）二氧化硅：硅藻土、石英粉、白碳黑等
4、特种颜料及功能颜料
1）金粉、银粉、珠光粉、荧光颜料
2）发光、蓄光颜料
3）示温颜料
4）氧化亚铜（防污）
5）耐高温复合颜料
中国新型涂料网。

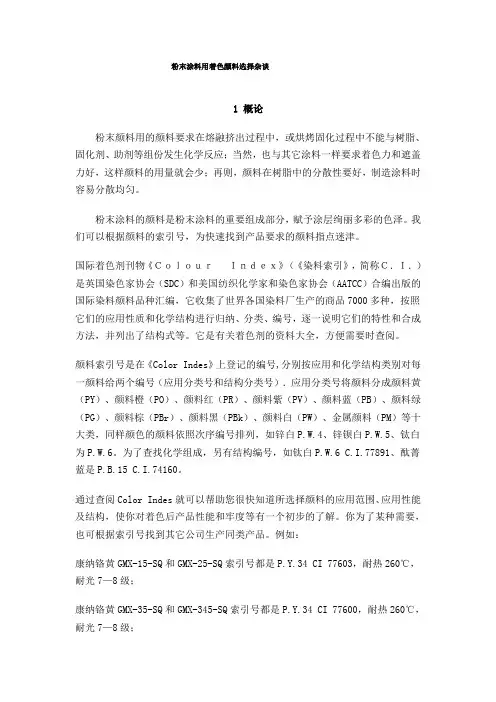

粉末涂料用着色颜料的选择
粉末涂料用着色颜料选择杂谈1 概论粉末颜料用的颜料要求在熔融挤出过程中，或烘烤固化过程中不能与树脂、固化剂、助剂等组份发生化学反应；当然，也与其它涂料一样要求着色力和遮盖力好，这样颜料的用量就会少；再则，颜料在树脂中的分散性要好，制造涂料时容易分散均匀。
粉末涂料的颜料是粉末涂料的重要组成部分，赋予涂层绚丽多彩的色泽。
我们可以根据颜料的索引号，为快速找到产品要求的颜料指点迷津。
国际着色剂刊物《ＣｏｌｏｕｒＩｎｄｅｘ》（《染料索引》，简称Ｃ．Ｉ．）是英国染色家协会（SDC）和美国纺织化学家和染色家协会（AATCC）合编出版的国际染料颜料品种汇编，它收集了世界各国染料厂生产的商品7000多种，按照它们的应用性质和化学结构进行归纳、分类、编号，逐一说明它们的特性和合成方法，并列出了结构式等。
它是有关着色剂的资料大全，方便需要时查阅。
颜料索引号是在《Color Indes》上登记的编号,分别按应用和化学结构类别对每一颜料给两个编号（应用分类号和结构分类号）．应用分类号将颜料分成颜料黄（PY）、颜料橙（PO）、颜料红（PR）、颜料紫（PV）、颜料蓝（PB）、颜料绿（PG）、颜料棕（PBr）、颜料黑（PBk）、颜料白（PW）、金属颜料（PM）等十大类，同样颜色的颜料依照次序编号排列，如锌白P.W.4、锌钡白P.W.5、钛白为P.W.6。
为了查找化学组成，另有结构编号，如钛白P.W.6 C.I.77891、酞菁蓝是P.B.15 C.I.74160。
通过查阅Color Indes就可以帮助您很快知道所选择颜料的应用范围、应用性能及结构，使你对着色后产品性能和牢度等有一个初步的了解。
你为了某种需要，也可根据索引号找到其它公司生产同类产品。
例如：康纳铬黄GMX-15-SQ和GMX-25-SQ索引号都是P.Y.34 CI 77603，耐热260℃，耐光7—8级；康纳铬黄GMX-35-SQ和GMX-345-SQ索引号都是P.Y.34 CI 77600，耐热260℃，耐光7—8级；今就粉末涂料着色颜料的选择作如下介绍：2 着色颜料着色颜料分为无机颜料和有机颜料两大类，几乎能涵盖所有的色相体系。
粉末涂料中颜料选择与搭配研究
粉末涂料中颜料选择与搭配研究概述粉末涂料是一种常用的涂料类型，广泛应用于各个行业。
颜料是粉末涂料中起着决定性作用的组成部分之一，决定了涂层的颜色、性能和质量等方面。
本文将就粉末涂料中颜料的选择与搭配进行研究，以探索如何优化粉末涂料的配方和性能。
一、颜料的选择1.1 颜料的基本类型颜料是粉末涂料中的固体颜色部分，常见的颜料类型有无机颜料和有机颜料两大类别。
无机颜料常见的有氧化铁颜料、钛白粉等。
由于无机颜料的耐候性、光稳定性和耐温性较好，被广泛用于户外装饰和耐候性要求较高的应用领域。
有机颜料则常见于室内涂料和一些普通涂料中。
由于有机颜料在色彩上更为丰富，具有良好的透明性、良好的色牢度和优良的遮盖性能，所以广泛应用于各种颜色的粉末涂料中。
1.2 颜料的耐候性耐候性是颜料在户外环境中抵御紫外线、雨水、腐蚀等自然因素侵蚀的能力。
颜料的耐候性对于粉末涂料的使用寿命和质量有重要影响。
一般来说，无机颜料的耐候性优于有机颜料。
因此，在户外或对耐候性要求较高的应用场合，应选择具有较好耐候性的无机颜料。
1.3 颜料的色泽和透明性选择颜料时，除了颜色外，还需要考虑颜料的透明度和饱和度。
透明度越高，颜料的光学性能越好，色彩越鲜艳。
而饱和度则决定了颜料的色彩浓度和深浅程度。
根据不同的应用需求，选择适合的颜色、透明度和饱和度的颜料。
二、颜料的搭配2.1 颜料的相容性颜料的相容性是指颜料之间的互相溶解和混合性。
由于粉末涂料通常是由多种颜料组成，因此颜料之间的相容性也是影响粉末涂料性能的重要因素。
在搭配颜料时，需要确保各种颜料能够良好地相容，不会发生相互反应导致涂料性能下降。
因此，在进行颜料搭配时应该进行充分的测试和实验，确保颜料配方的相容性。
2.2 颜料的稳定性颜料的稳定性是指颜料在搭配过程中不会发生变色或退色的特性。
一些颜料在特殊条件下会发生化学反应，导致颜色的变化，从而影响涂料的色彩稳定性。
为了确保粉末涂料的色彩稳定性，应选择具有良好稳定性的颜料，并进行充分测试和实验，以保证色彩的长期稳定性。
粉末涂料所有颜料具备的条件有哪些，有机和无机颜料的优缺点总结！！
粉末涂料所有颜料具备的条件有哪些，有机和无机颜料的优缺点总结！！颜料颜料在粉末涂料配方中的作用是使涂膜着色和产生装饰效果，对于有颜色的粉末涂料来说是不可缺少的组成成分。
粉末涂料用颜料的要求跟溶剂型涂料和水性涂料差不多，但是由于粉末涂料的特殊性，也有其他方面的特殊要求。
因为在溶剂型和水性涂料中使用的颜料1：1，只有一部分才能用到粉末涂料中，所以在粉末涂料中能使用的颜料品种范围比较窄。
在粉末涂料中使用的颜料应具备如下条件。
1颜料在粉末涂料的制造、贮存、运输和涂装过程中，不与树脂、固化剂、填料和助剂等组成成分发生化学反应。
2颜料的物理、化学稳定性好，不受空气、湿气、温度和环境的影响，粉末涂料成膜以后，也不容易受酸、碱、盐和溶剂等化学药品的影响。
3颜料的重要功能是对涂膜的着色，要求颜料的着色力和消色力强，还要求遮盖力也强。
这样有利于降低配方中的使用量，也可以降低涂料成本。
4，颜料应在热塑性树脂和热固性树脂中的分散性好。
5颜料的耐光性、耐候性和耐热性好，特别是耐候性粉末涂料中使用的颜料耐光性最好达达到7-8级（8级最好，1级最差），耐候性最好达到4-5级（5级最好，1级最差）。
因一般粉末涂料的烘烤温度比较高，都在150℃以上，大多数在180一200℃左右，所以颜料的耐热温度应达到粉末涂料的烘烤固化温度或者更高一些。
由于这个-条件的限制，能用于粉末涂料的颜料品种比起溶剂型和水性涂料用的品种少。
6从粉末涂料制造和涂装中的安全考虑，颜料最好是无毒或者毒性很小，一般情况下量不使用或少使用含铅、镉、铬等有毒重金属的颜料，特别是与人体接触的物品进行粉末涂装时，必须使用无毒颜料品种制造的粉末涂料。
7粉末涂料的推广应用和工业化考虑，颜料的来源丰富，价格要便宜。
在粉末涂料中常用的有无机颜料和有机颜料。
常用的无机颜料有钛白（锐钛型和金红石型）、铁系颜料（铁红、铁棕、云母氧化铁、铁黑和铁黄等）、铅铬黄系颜料（柠檬铬黄、浅铬黄、中铬黄、深铬黄和橘铬黄等以及它们的包膜产品）、钼铬红系列产品、群青、炭黑、铝粉、铜金粉、镍粉和珠光颜料等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粉末涂料用着色颜料选择杂谈1 概论粉末颜料用的颜料要求在熔融挤出过程中，或烘烤固化过程中不能与树脂、固化剂、助剂等组份发生化学反应；当然，也与其它涂料一样要求着色力和遮盖力好，这样颜料的用量就会少；再则，颜料在树脂中的分散性要好，制造涂料时容易分散均匀。
粉末涂料的颜料是粉末涂料的重要组成部分，赋予涂层绚丽多彩的色泽。
我们可以根据颜料的索引号，为快速找到产品要求的颜料指点迷津。
国际着色剂刊物《ＣｏｌｏｕｒＩｎｄｅｘ》（《染料索引》，简称Ｃ．Ｉ．）是英国染色家协会（SDC）和美国纺织化学家和染色家协会（AATCC）合编出版的国际染料颜料品种汇编，它收集了世界各国染料厂生产的商品7000多种，按照它们的应用性质和化学结构进行归纳、分类、编号，逐一说明它们的特性和合成方法，并列出了结构式等。
它是有关着色剂的资料大全，方便需要时查阅。
颜料索引号是在《Color Indes》上登记的编号,分别按应用和化学结构类别对每一颜料给两个编号（应用分类号和结构分类号）．应用分类号将颜料分成颜料黄（PY）、颜料橙（PO）、颜料红（PR）、颜料紫（PV）、颜料蓝（PB）、颜料绿（PG）、颜料棕（PBr）、颜料黑（PBk）、颜料白（PW）、金属颜料（PM）等十大类，同样颜色的颜料依照次序编号排列，如锌白P.W.4、锌钡白P.W.5、钛白为P.W.6。
为了查找化学组成，另有结构编号，如钛白P.W.6 C.I.77891、酞菁蓝是P.B.15 C.I.74160。
通过查阅Color Indes就可以帮助您很快知道所选择颜料的应用范围、应用性能及结构，使你对着色后产品性能和牢度等有一个初步的了解。
你为了某种需要，也可根据索引号找到其它公司生产同类产品。
例如：康纳铬黄GMX-15-SQ和GMX-25-SQ索引号都是P.Y.34 CI 77603，耐热260℃，耐光7—8级；康纳铬黄GMX-35-SQ和GMX-345-SQ索引号都是P.Y.34 CI 77600，耐热260℃，耐光7—8级；今就粉末涂料着色颜料的选择作如下介绍：2 着色颜料着色颜料分为无机颜料和有机颜料两大类，几乎能涵盖所有的色相体系。
2．1 无机颜料无机颜料可以从白色颜料、黑色颜料、氧化铁颜料、铬系颜料以及其它无机颜料这几个方面入手去探讨它的选择。
粉末涂料用白色无机颜料总览：氧化锌（PW. 4 CI 77947 ）折射率2.02，吸油量（克/100克）12--20，熔点1975℃。
一种两性氧化物，溶于酸碱、氯化铵和氨水中，不溶于水和乙醇，加热到1800℃升华，在空气中能吸收二氧化碳和水。
用于粉末涂料中有抗静电、抑菌、防粉化作用，活性高，对固化有催化作用，用量占配方重量的6%左右可明显提高涂膜物理性能。
立德粉(PW.5CI77115)折射率2,吸油量（克/100克）10---12,不溶于水，与硫化氢和碱液不起作用，遇酸溶解而产生硫化氢气体。
白度好，在没有阳光照射的环境下保色性比钛白粉好，适用于室内铝天花产品。
氧化锌、立德粉比钛白粉的遮盖力差，单从着色与遮盖来说代替钛白粉是没有意义的，不会降低成本，因为受配方颜基比的限制。
钛白粉（PW.6 CI 77891）在粉末调色中起主导作用.锐钛型折射率2.55，吸油量（克/100克）19—20，耐热性< 700°C，只用于户内低档产品；金红石型折射率2.75，吸油量（克/100克）13—24，耐热＞1000°C，以氧化铝和二氧化硅作处理剂，沉淀在粒子表面而形成包膜、以改进遮盖力、分散性、耐候性、和抗褪色性。
杜邦公司的Ti—Pure® R—900、R-700、R-902着重于光泽高；Ti—Pure® R—7 06和 R—96O周围都有非渗性致密 SiO2表面包膜。
这些 SiO2包膜能够提供最强大的光化学保护性和稳定性。
2．1．2 黑色颜料粉末涂料用黑色颜料总览：炭黑具有良好的抗紫外线性能。
适用于粉末涂料的炭黑典型产品：卡博特（C abot）的REGAL 330R；Degussa的特黑4、特黑6、碳黑U、FW200高色素碳黑；和日本三菱的MA-100。
2．1．3 氧化铁颜料粉末颜涂料用氧化铁颜料总览：氧化铁颜料主要分为三类：铁黄﹑铁红和铁黑（包括铁棕）。
氧化铁颜料在粉末涂料中应用很普遍，价格低廉，无毒，易分散。
黄色和黑色氧化铁颜料耐热性差，因此固化温度高于150℃时不推荐使用，红色和褐色氧化铁颜料有良好的热稳定性、耐碱和耐稀酸、耐光和耐候性也很好。
典型产品：拜耳乐4920铁黄、拜耳乐4330铁黑、拜耳乐4130铁红。
2．1．4 铬系颜料粉末涂料用铬系颜料总览：铬系颜料主要包括铬黄﹑钼铬红﹑铬绿等三类。
该类颜料色泽鲜艳，耐酸碱性能好，着色力强，易分散，在国内粉末界使用非常普遍。
铬系颜料耐热性和耐候性较氧化铁系颜料差一些。
普通的铬系颜料不耐光，耐温性也是一般，将铬黄(PY.34CI77603/77600)和钼铬红(PR.104CI77605)用有机物包膜后，耐光和耐热明显提高。
随着环保要求的提高，由于重金属含量超标而受到限制。
粉末涂料用得较多的是加拿大DCC公司的9000系列产品、瑞士汽巴康纳系列产品、荷兰（HCA）的HC系列产品。
典型产品：铬黄Ciba GMXH-45-SQ、钼铬红 Ciba MLH-74-SQ氧化铬绿(PG .17CI77288)色相纯正，光泽低、着色力弱，但耐热、耐光、耐化学性能好。
该颜料无毒，不要与其它含"铬"颜料混为一谈。
因为其铬元素为三价铬，呈惰性，因此不显毒性且对环境无害。
典型产品：拜耳氧化铬绿GN、荷兰（HCA）HC257。
铬系颜料介质中的流动性好，吸油量低，故做高光粉末时涂层外观流平性很好,甚至加入了铬系颜料的驼灰色粉的流平性亦较好。
在我国所以应用较广。
2．1．5其它无机颜料粉末涂料用其它无机颜料总览：群青(PB.29CI77007)的色相丰富，从粉红到紫色直至绿色都有。
群青耐光、耐热性良好，无迁移性，无毒，易分散。
但耐酸碱性差，遇酸会分解，该颜料明度高。
可反射红外光吸收紫外光，不适宜用在有光聚合作用的场合。
户外粉一般不采用。
典型产品：英国鹰牌5#、8#等。
现在，经包膜处理后也有耐酸的群青，如：纽碧莱nubila的RA-40钴蓝（PB.28 C I 77346 ）是一种红相铝酸钴盐蓝色颜料。
吸油量28 cc/ g ，具有极好的遮盖力、着色力、分散性；优异的户外耐光性、耐侯性、耐高温性；良好的耐酸、耐碱、耐各种溶剂及化学腐蚀性；并且具有无渗性，无迁移性。
典型产品：荷兰（HCA）HC340。
镉黄（PY.37CI77199 ）的各个色调都具有极好的耐晒性，其色彩十分明亮。
但是，暴露在工业大气中却会失色和褪色。
镉黄与铬系颜料一样重金属超标，禁止用于所有与环保有关的场合。
钒酸铋黄(ＰＹ．１８４CI771740)呈柠檬黄色，市售有一种不清楚结构号的PY1 84呈中铬黄色，都是钒酸铋混相的颜料黄。
具有强烈的、明亮的黄色。
与有机颜料结合使用时，能产生非常明亮的光泽，具有高色调和强遮盖力。
有机颜料比例较低时产生的色度也非常耀眼。
早期产品有光变色的缺陷，这是因为在光线下会产生不同的色光。
然而，无机光稳定剂的使用已经克服了这些缺陷。
它具有高耐候性，很好的鲜艳度，很好的遮盖力，很好的耐温性和很好的耐化学性能。
从耐性的角度来说，它基本全部达优。
同时，该颜料无毒，不含有害重金属。
该颜料可以做为环保产品取代有高耐性要求的铬黄。
典型产品：(Cappelle) Lysopac Yellow 6616B绿相、(Cappelle) Lysopac Yellow 6716B红相。
钛镍锑黄（钛镍黄）索引号PY.53CI77788，易分散，良好的遮盖力，优异的耐光、耐候、耐热稳定性，耐化学品性，无渗色和迁移。
是一种国际上公认的无毒环保型颜料。
在一些耐温高的场合中应用较多。
缺点就是着色力较低。
典型产品：凯佰公司的HDG9064。
铜铬黑（PBk.28CI77428）良好的热稳定性易分散；优异的耐化学品性，无渗色和迁移；良好的遮盖力；优异的耐光和耐候性，良好的蔽光性；无毒。
吸油量（克/100克）18---22, 耐热性（°C）：1000 ,平均粒径（μm）：1.5 ，耐光性（级）：8 ，耐候性（级）：5，密度（g/m3）：5.3-5.6 ，P H:7.1。
一般用于耐温类粉末涂料。
典型产品：安格公司产的9875蓝相、7890黄相铬锑钛棕（钛铬棕）索引号PBr.24 C I 77310 。
高性能无机颜料是含铬、锑、钛棕色的无毒颜料,具有极好的遮盖力、分散性。
良好的耐酸、耐碱、耐各种溶剂及化学腐蚀性。
并且具有无渗性,无迁移性;。
耐热1000℃，平均粒径≤1.1μm ，耐光性8级，耐候性5级，PH:值7.3。
缺点就是着色力较低。
典型产品：凯佰公司的HDG91802．2 有机颜料有机颜料比无机颜料色彩鲜艳，有更高的着色力、透明度。
大多数的有机颜料品种的毒性小，而最有使用优势的铬系无机颜料品种却有毒性。
所以要考虑铬、铅的替代。
固有必要选择有机颜料。
低档的有机颜料品种在耐晒牢度、耐气候牢度、耐热性能和耐溶剂性能等要劣于无机颜料。
在大多数有机颜料中，便宜且具坚固牢度的颜料只有蓝、绿色之酞菁系颜料，若是黄、红、紫色有机颜料要有卓越耐性之颜料，价格都很高昂。
然而，高档的有机颜料品种不仅有优异的耐晒牢度、耐气候牢度、耐热性能和耐溶剂性能，且在耐酸、碱方面要优于无机颜料。
从方便调色考虑，我以黄、橙、红、绿、蓝、紫色索引号入手，介绍有机颜料的选择。
2．2．1黄色颜料粉末涂料用黄色有机颜料总览：PY.1汉沙黄单偶氮结构黄无毒，汉沙黄系列着色力大约是双偶氮结构黄的一半，深色下较好的耐光性和耐候性。
便宜的价格决定它在涂料中使用普遍。
但是这个颜料在有机溶剂中呈微溶状态，导致施用时出现渗色性及重结晶现象。
耐迁移性不好，但单偶氮PY97例外。
不推荐使用在户外浅色的体系中和要求耐迁移性好的场合。
典型产品：凯佰公司Heuco 100100。
83 国内俗称“偶氮”黄。
使用非常普遍的颜料，具PY.12、PY.14、PY.17、PY·有高着色力，高饱和度，一般的耐光性，耐溶剂和耐迁移性较好。
和便宜的价格。
目前在粉末涂料，木器涂料，低档室内用工业涂料，玩具漆等使用广泛。
但是这类型的颜料在超过200度高温的时候会发生热分解，不适用于烘烤温度超过200度的粉末涂料。
其中P.Y.83的耐光性最好，在深色的户外粉也可以使用。
典型产品：PY12 浙江瑞安宝源化工-联苯胺黄G1138-03PY14 (Cappelle) Diacetanil Yellow AAOT 1414CPY17 （Clariant） Graphtol Yellow GGPY83（BASF）D1760永固黄83#、（Clariant）PV-Fast-Yellow-HRPY.154、PY.151 该类型颜料具有很好的耐晒牢度和耐气候牢度，很好的耐迁移性，很好的耐化学性。
