数码相机拆解全程
佳能850is拆机教程

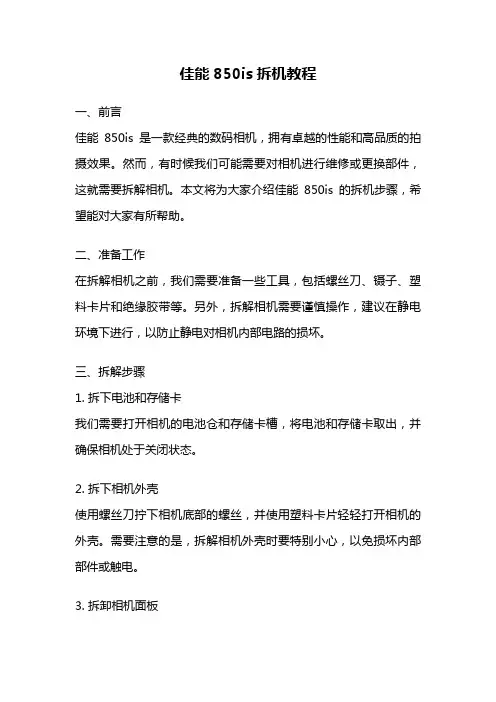

佳能850is拆机教程一、前言佳能850is是一款经典的数码相机，拥有卓越的性能和高品质的拍摄效果。
然而，有时候我们可能需要对相机进行维修或更换部件，这就需要拆解相机。
本文将为大家介绍佳能850is的拆机步骤，希望能对大家有所帮助。
二、准备工作在拆解相机之前，我们需要准备一些工具，包括螺丝刀、镊子、塑料卡片和绝缘胶带等。
另外，拆解相机需要谨慎操作，建议在静电环境下进行，以防止静电对相机内部电路的损坏。
三、拆解步骤1. 拆下电池和存储卡我们需要打开相机的电池仓和存储卡槽，将电池和存储卡取出，并确保相机处于关闭状态。
2. 拆下相机外壳使用螺丝刀拧下相机底部的螺丝，并使用塑料卡片轻轻打开相机的外壳。
需要注意的是，拆解相机外壳时要特别小心，以免损坏内部部件或触电。
3. 拆卸相机面板在拆下相机外壳后，我们可以看到相机内部的电路板和各个部件。
使用螺丝刀拧下固定相机面板的螺丝，并使用塑料卡片轻轻揭开面板。
在拆卸相机面板时要小心操作，以免损坏电路板或触电。
4. 拆卸镜头在拆下相机面板后，我们可以看到镜头和与其连接的线缆。
使用镊子轻轻拔出线缆，并使用螺丝刀拧下固定镜头的螺丝。
然后，我们可以将镜头从相机上取下。
5. 拆卸其他部件在拆下镜头后，我们可以看到其他的部件，如感光元件、快门、闪光灯等。
根据需要，我们可以拆卸这些部件，并注意保持它们的完好。
6. 维修或更换部件在拆解相机后，我们可以对相机进行维修或更换需要更换的部件。
如果我们需要更换部件，可以将新部件安装在相机上，并按照相反的顺序进行组装。
7. 组装相机在进行维修或更换部件后，我们需要将相机重新组装起来。
按照拆解的相反顺序，将各个部件安装回相机，并使用螺丝刀将它们固定好。
最后，将相机外壳合上，并将底部的螺丝拧紧。
四、注意事项1. 拆解相机需要细心和耐心，避免过度用力或使用不恰当的工具，以免损坏相机或受伤。
2. 在拆解相机时，要注意避免触电或损坏相机内部的电路板，建议在静电环境下进行操作。
宾得z10相机拆机教程
宾得z10相机拆机教程宾得z10相机是一款经典的数码相机，具有高性能、高画质、高像素等优点，备受广大摄影爱好者的欢迎。
然而，由于长时间使用或者不慎摔坏等原因，可能需要对宾得z10相机进行拆机维修。
下面，本文将分享一下宾得z10相机的拆机教程，帮助大家轻松完成拆机维修。
首先，我们需要准备好需要的工具。
这些工具包括螺丝刀、扁嘴钳、镊子等。
准备好之后，我们就可以开始拆机维修了。
1.拆下显示屏首先，我们需要拆掉相机的显示屏。
使用螺丝刀拧下显示屏旁边的两颗螺丝。
然后，用扁嘴钳或者镊子慢慢地把显示屏侧面的插片拔出来。
拔出插片后，就可以将显示屏取下。
2.拆下相机外壳接下来，我们需要拆掉相机的外壳。
首先，拧掉相机底部的两颗螺丝。
随后，用扁嘴钳或者镊子慢慢地把相机上部的插片拔出来。
拔出插片后，轻轻拉开相机的外壳，然后我们就可以看到相机内部的构造了。
3.处理掉电池盖紧楞的问题宾得z10相机的电池盖紧边比较容易被磨损，导致电池盖不紧。
这个问题可以使用扁嘴钳进行修复。
先用扁嘴钳将电池盖紧边慢慢地弯回去，然后用力将电池盖插入相机，观察是否紧密，如果还不紧密，可以适当再次调整紧边的角度。
4.更换开关按钮如果宾得z10相机的开关按钮出现问题，我们需要更换这个按钮。
首先，用扁嘴钳慢慢把开关按钮侧面的插片拔出来。
然后，用镊子拔下开关按钮上面的小圆针。
最后，将新的开关按钮插入相应的接口，并将侧面插片插入到位。
5.更换快门钮如果宾得z10相机的快门钮出现问题，我们也需要更换这个钮。
首先，用扁嘴钳慢慢把快门钮侧面的插片拔出来。
然后，用镊子拔下快门钮上面的轴。
最后，将新的快门钮插入相应的接口，并将侧面插片插入到位。
完成以上步骤后，我们就可以将相机外壳装回去，并拴好所有螺丝。
然后，将显示屏插入相应的接口，固定好即可。
至此，宾得z10相机的拆机维修工作完成了。
总之，宾得z10相机是一款经典的数码相机。
如果不慎受损，可以跟随以上步骤进行拆机维修。
佳能单反450D拆解教程
ｐａｇｅ ２
撬开机身后盖注意连接的排线撬开固定排线的卡子摘掉机身左侧的插孔盖如图除去3颗螺丝j和i排线被h和g位置固定用牙签穿入孔中向外施力拔出排线轻轻拔出棕色排线插入牙签撬开排线拔出所有排线拔除排线是个精细且需要耐心的工作450d主板上一共有8处排线需要小心拔除全部处理好后还需要一一拆下固定主板的螺丝
本文由ｐｗｍｏｖｉｎｇ贡献 ｐｄｆ文档可能在ＷＡＰ端浏览体验不佳。建议您优先选择ＴＸＴ，或下载源文件到本机 查看。 ·拆机从螺丝开始 “禁止自行拆解， 后果自负”，数码相机说明书上类似的警 告实在太有威慑 力了，以致使相机的人不少，但自行拆解的却没有几个。不过话又说 回来，厂家 警告的也没错， 数码相机这么精密的产品自行拆解很容易引起故障，导 致无法挽 回的后果。既然自己的相机不舍得拆，那么我们还是看看别人拆相机吧。 不久前， 一名国外网友就将自己的佳能 ＥＯＳ ４５０Ｄ 数码单反相机拆了个彻底， 大家 千万不要效仿，拆坏了自己的单反笔者可负不起责任。 专业的拆解工具 工欲善其事必先利其器， 这位网友的拆解工具可谓齐备， 各 式螺丝刀、 剃刀、 放大镜、牙签、手套、强力胶一应俱全。 拆掉眼罩下的 ３ 颗螺丝 在拆解之前，先要拆掉镜头，盖好机身盖以防止落灰。 然后取出电池、存储 卡，向上推出眼罩，拆下眼罩下隐藏的 ３ 颗螺丝。 拆下底部的 ４ 颗螺丝 左侧拆下一枚长螺丝 拆下手柄右侧的两枚螺丝 机身右肩部分还有一颗螺丝要拆 撕下机身后侧的蒙皮 如果拆掉螺丝的过程还可以接受， 那么撕下机身后侧蒙皮 就有点让人心疼了。 但想要拆解相机，这也是必然要经历的过程，之后拆下蒙皮下的 螺丝。 ·拆机别忘拔排线 拆掉固定Байду номын сангаас身后盖的所有螺丝，从相机底部小心地撬开机身 后盖。 撬开机身后盖 注意连接的排线 撬开固定排线的卡子 摘掉机身左侧的插孔盖 如图除去 ３ 颗螺丝 Ｊ 和 Ｉ 排线被 Ｈ 和 Ｇ 位置固定 用牙签穿入孔中向外施力拔出排线 轻轻拔出棕色排线 插入牙签撬开排线 拔出所有排线 拔除排线是个精细且需要耐心的工作，４５０Ｄ 主板上一共有 ８ 处 排线需要小 心拔除，全部处理好后，还需要一一拆下固定主板的螺丝。 ·不见 ＣＭＯ Ｓ 不罢休 拔出所有的排线后，我们先拆下原先 Ｇ 排线下的螺丝。 排线下的螺丝也需要拆除 掰正金属片 拔出连接线 在拆除众多排线和螺丝后，摘下主板 螺丝确实非常多 撬开金属片四角 用牙签剔除窄排线 拆除图上所示的螺丝 影像处理器 ＣＭＯＳ 传感器 不知大家看到这里是不是已经过瘾了，如果您觉得拆出 ＣＭＯＳ 了还 不算完， 那也别在自家的相机上打主意了。不知各位如何，笔者看到这里可是彻底晕 了， 如果不凭借这些照片， 仅凭记忆想把相机装回去确实有些难度。如果一些朋友 有 意将自己的 ４５０Ｄ
三星数码相机pl120拆机教程
三星数码相机pl120拆机教程三星数码相机pl120拆机教程准备工具•螺丝刀•平头螺丝刀•塑料拆卸工具步骤一：拆卸电池1.打开相机背盖。
2.取出电池，确保相机处于断电状态。
步骤二：拆卸镜头盖1.用平头螺丝刀轻轻松开镜头盖上的螺丝。
2.用塑料拆卸工具轻轻撬开镜头盖。
步骤三：拆卸前壳1.拆卸镜头盖后，用螺丝刀卸下前壳上的螺丝。
2.用塑料拆卸工具从相机的边缘轻轻撬开前壳。
步骤四：拆卸后壳1.进入相机后壳后，先将电池舱上的螺丝拆下。
2.拆卸后壳上的其他螺丝，有些可能是隐藏在贴纸下的，需要小心处理。
步骤五：拆卸内部部件1.拆卸后壳后，可以清晰看到相机内部的电路板和其他部件。
2.根据需要，可以继续拆卸其他部件，如快门按钮、显示屏等。
注意事项•在拆卸时要小心操作，避免损坏相机内部部件。
•如果拆卸过程中遇到困难，建议寻求专业维修人员的帮助。
•拆卸相机可能会导致保修失效，请谨慎操作。
以上是三星数码相机pl120的拆机教程，希望对您有帮助！步骤六：装回部件1.拆卸完成后，如果需要重新组装相机，按照相反的顺序依次进行。
2.将各个部件按照原来的位置放回，确保安装稳固。
步骤七：测试相机1.在组装完成后，安装好电池，尝试打开相机，确认相机是否正常工作。
2.检查各个功能，例如拍照、录像、设置等，确保相机正常运行。
注意事项•在重新组装相机时，要小心操作，避免损坏组件或连接不牢固导致相机故障。
•如果在测试过程中发现异常，建议寻求专业维修人员的帮助。
•装回部件时要保持手部清洁，避免污染或损坏相机内部元件。
以上是三星数码相机pl120拆机教程的完整步骤，希望对您有所帮助。
请注意遵守操作规程，谨慎操作，确保相机的安全和性能。
佳能sx200拆机教程
佳能sx200拆机教程（最新版）目录1.佳能 SX200 拆机教程概述2.拆机准备工作3.拆卸过程详解3.1 关闭相机电源并取出电池3.2 拆卸镜头3.3 拆卸后盖板3.4 拆卸主板3.5 拆卸屏幕4.拆机注意事项5.拆机后的相机维护与组装正文佳能 SX200 拆机教程概述：佳能 SX200 是一款性能优越的数码相机，拥有高像素、高清视频拍摄等功能。
在使用过程中，可能会遇到需要拆机的情况，如更换镜头、维修等。
本文将为您详细介绍佳能 SX200 的拆机过程，帮助您更好地了解相机结构，并在需要时进行拆卸。
拆机准备工作：在开始拆机前，请确保您已经关闭相机电源并取出电池，以免在拆机过程中发生意外。
此外，拆机需要使用到的工具有十字花螺丝刀、扁平螺丝刀、撬棒和吸盘等。
拆卸过程详解：3.1 关闭相机电源并取出电池：这一步非常重要，可以防止在拆机过程中发生短路等安全问题。
3.2 拆卸镜头：用手轻轻旋转镜头，将其与相机主体分离。
请注意，拆卸镜头时要小心，以免镜头受到损坏。
3.3 拆卸后盖板：使用螺丝刀和撬棒，将后盖板与相机主体分离。
后盖板通常包含电池仓、存储卡槽等部件。
3.4 拆卸主板：拆卸后盖板后，可以看到相机的主板。
用螺丝刀将主板上的螺丝全部拧下，并使用撬棒将主板与相机主体分离。
3.5 拆卸屏幕：拆卸屏幕需要小心，因为屏幕较为脆弱。
用吸盘吸附屏幕边缘，轻轻向上掀起，将屏幕与相机主体分离。
拆机注意事项：在拆机过程中，请务必小心操作，避免对相机内部零件造成损坏。
拆卸镜头、主板等重要部件时，建议先熟悉其结构，以免拆卸不当导致损坏。
拆机后的相机维护与组装：在完成拆卸后，您可以根据需要对相机进行维修或更换部件。
完成后，按照拆卸的反向顺序进行组装，即将屏幕、主板、后盖板等依次安装回原位，最后安装镜头。
组装完成后，您可以测试相机功能是否正常。
通过以上步骤，您可以顺利完成佳能 SX200 的拆机过程。
在拆机过程中，请注意安全，并在拆卸和组装时保持耐心。
HTCRE如影相机拆解
HTCRE如影相机拆解小巧的身形，与众不同的造型，和我们印象中的照相机相去甚远。
也正因为如此设计，HTC RE如影相机主打运动、便携等功能。
eWiseTech网站现拆解了这只“小怪兽”，走进看看它的内部世界。
由于设备防水，周身未发现明显的拆机线索，先试试用镊子稍加点力气分别撬下相机镜头下方的白色慢镜头按钮。
取下慢镜头按钮后发现无法进行下一步后，转移阵地至镜头后面的拍摄按钮，同样的路数取下镀铬的拍摄按钮。
取下拍摄按钮后终于有了线索，六颗十字螺丝分别固定在按钮下方边框的四角和中间，用螺丝刀分别拧下。
固定螺丝取下后用镊子取下白色边框，可以看见黑色的压片和硅胶防水垫，一起取下。
取下防水垫后，拍摄按钮触点排线露出真容，排线下方有金属加强板两边有卡槽固定，用镊子轻轻撬开两边卡槽就能翘起按钮排线。
按钮排线翘起后，可以看见还有一个排线接口，同样用镊子打开。
经过后面拆解确定这根排线为1600万镜头模组的CMOS传感器排线。
排线打开后就要想办法取出主板等电子主体了，从相机底部下手，撬开底盖，发现底盖和主体外壳之间有卡扣，成内扣方式连接，分别打开三个卡扣后，外壳与底壳即可分离同时电子部分也同底壳一起与外壳分开。
电子主体部分是和底壳连接在一起的，主板和电池部分被两块黑色朔料壳包裹在当中，塑料壳面向镜头的一面，表面贴有一整块软排线，排线上分别包括慢镜头录制按钮触点、大面积的握持感应线圈和与排线连接在一起的扬声器。
另一半塑料壳表面覆盖有大面积天线贴纸。
回到拆解中来，取出主板和电池。
先用揭去扬声器表面的石墨贴纸和防水泡棉，同时揭去覆盖两块塑料壳侧面接缝处的一整块较厚的石墨贴纸。
这块石墨贴纸揭去后，握持感应排线和USB接口与主板连接的接口露了出来，两根排线与主板的连接方式并没有使用任何卡扣固定，而是直接插入主板的接口中，仅靠表面覆盖的石墨贴纸压住，所以取出两根排线相对简单。
排线与主板分离后，用金属撬棍个别撬开塑料壳两侧的卡扣后就可以使两块朔料壳分离，但是塑料壳和底盖还不能完全分离，其中包括电池的那一半塑料壳底部有两颗十字螺丝固定住了塑料壳与底壳，拧下螺丝后才算完全分离。
卡西欧zs200拆机教程
卡西欧zs200拆机教程一、前言卡西欧zs200是一款功能强大的数码相机，但是在使用过程中，由于各种原因，可能需要拆解相机进行维修或清洁。
本文将为大家提供卡西欧zs200的拆机教程，帮助大家正确、安全地拆解相机。
二、准备工作在开始拆解相机之前，我们需要准备以下工具：1. 小十字螺丝刀2. 小平头螺丝刀3. 塑料拆解工具为了避免静电对相机内部电路的损坏，建议在操作前使用静电防护手套，并确保操作环境干燥无尘。
三、拆解过程1. 拆卸电池和存储卡打开相机底部的电池仓盖，取出电池和存储卡。
这样可以确保在拆解过程中不会对电池或存储卡造成损坏。
2. 拆卸螺丝使用小十字螺丝刀，拧下相机底部的螺丝。
然后，使用小平头螺丝刀，拧下相机顶部的螺丝。
将这些螺丝放在一个安全的地方，以免丢失。
3. 拆卸外壳使用塑料拆解工具，轻轻将相机的外壳从相机底部开始慢慢分离。
请注意，相机外壳上可能有一些卡扣，需要小心操作以避免损坏。
4. 拆卸内部部件在拆下相机外壳后，我们可以看到相机内部的各个部件。
根据需要，我们可以拆卸以下部件：- 镜头模块：使用塑料拆解工具，轻轻将镜头模块从相机主体上分离。
- 屏幕模块：使用塑料拆解工具，轻轻将屏幕模块从相机主体上分离。
- 按钮模块：使用塑料拆解工具，轻轻将按钮模块从相机主体上分离。
需要注意的是，在拆卸部件时，要特别小心，避免对相机内部的电路和连接线造成损坏。
四、清洁和维修在拆解相机的过程中，我们可以清洁相机内部的灰尘和污垢，修复一些常见的故障，如按键失灵或屏幕碎裂等。
在清洁和维修过程中，需要小心操作，避免使用过大的力量或不当的工具造成二次损坏。
五、组装相机在清洁和维修完成后，我们可以开始组装相机。
按照拆解的反向步骤，将相机的各个部件逐一安装回去。
确保每个部件都正确安装并固定。
六、总结卡西欧zs200是一款优秀的数码相机，但是在使用过程中，可能需要拆解相机进行维修或清洁。
本文提供了一份简单的拆机教程，帮助大家正确、安全地拆解相机。
CANON佳能相机A610拆卸指南
第6步：打开AV输出盖子， 卸掉里面螺丝，共3个
第7步：温柔地取下顶盖
第8步-1：取下前盖
注意：打开电池门，顶部朝上，快门朝上，需要用一些力量才能取下
第8步-2：取下前盖
第9步-1：取下SD卡处螺丝
第9步-2：取下SD卡处螺丝
第10步-1：取下操作面板
第10步-2：取下操作面板
注意：需液晶屏向左打开，操作要温柔
第10步-3：取下操作面板
第11步：取下闪光灯
第12步：取下闪光灯
注意：不要碰闪光灯电容两个电极，以免触电
第13步：取下小电路板
第14步：焊下电路板连接线
注意：作为标记
拆卸佳能相机A610的喇叭
进行前面10步后可进行 第1步：用薄片工具将排线撬开，分离上面盖子
取下顶盖
第3步：卸下顶盖的喇叭位置螺丝
第4步：曲别针顶开喇叭
第5步：喇叭电路ห้องสมุดไป่ตู้取下了
第6步：焊下喇叭线，可取下喇叭
面板按钮拆卸
进行第一节前面1-10步后进行
取下顶盖
看图做就成
CANON佳能相机 POWERSHOT A610拆卸指南
bu2paidu根据网络资料整理
第1步：打开电池盖
第2步：倒下电池
第3步-1：卸下侧面螺丝
第3步-2：取下侧盖
第3步-3：卸下侧盖内部的2个螺丝
第4步：卸下底面螺丝
第5步：打开电池盒，卸掉里面螺丝 注意：电池槽里3个，外面1个
第5步：打开AV输出盖子， 卸掉里面螺丝
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
看着周围越来越多的朋友在使用数码相机，心里总是痒痒的。
但是对于一个囊中羞涩的学生，却一直难以实现自己的愿望。
终于，在一家二手网站上购买了一台东芝的PDR-M4数码相机。
对于数码相机，总觉得它很神秘，它里面到底是什么样的呢？总想把它打开看个究竟。
也许许多朋友都会有相同的想法。
由于我一贯良好的购货记录加上老板对我DIY精神的支持我，他给我寄来了一些作为配件使用的坏相机。
于是我便有了机会敲开了数码相机的外壳，看看这个神秘的家伙里面到底有些什么。
下面就和大家一起分享这些经历。
下图是PDR-M4的正面和背面外观。
卸掉5颗固定螺丝，轻轻地打开了相机，如图1。
这台PDR-M4是镁铝合金的外壳，由前后两个壳体组成。
图1左侧是后壳，右侧是前壳。
可以看到SM卡插座和操作按钮电路板固定在后壳上，并通过一根数据排线连接在前壳中的一块控制电路板上。
在前壳里密密麻麻地隐藏着各种部件，最醒目地就是液晶显示器了和电池匣了。
大名鼎鼎的CCD 镜头在那里？图像处理器在那里？别急，让我们从后壳开始一点一点的揭开数码相机的神秘面纱。
图1图2所示为从后壳卸下的电路板，该电路板的正面是操作数码相机的一些按钮，如删除、菜单设置、近景、方向按钮等。
在电座路板的背面焊接一个SM卡的插槽。
此外，从图中还可以看到黑色的接近开关。
当放置SM卡的舱门打开，开关处于弹开状态；当舱门闭合时，开关处于压紧状态。
这样就可以监测SM卡的舱门是否关闭。
如果没有关闭舱门相机将提示用户并拒绝工作。
（这种设计考虑的真是周到）这块电路板上的所有信号都通过数据排线连接到前壳中的控制电路板上，从而实现键盘控制和SM卡的读写。
好了，现在开始解剖相机的前壳了。
首先摘下液晶屏幕。
（如：图3）。
这块液晶是卡西欧的1.5寸彩色液晶。
图中的数据排线是由控制板提供的显示控制信号，液晶上显示的内容以及亮度调节等功能都是由这些信号控制的。
由于液晶需要背光支持才能显示鲜亮的色彩，而背光管需要高压电源才能工作，因此图中较粗的引线是连接电源的。
这个高压电源由电池夹旁边的电源控制转换电路提供。
图3摘掉了液晶（如：图4），我们就可更清楚地看到数码相机的内部结构了。
从图4可以看到左面有许多层控制电路板，它们之间通过特殊的插座及排线相连接。
在相机的中央就是数码相机的核心―CCD镜头组件了。
在镜头组件的右侧是电源控制转换电路。
最右边是一个电池匣子，用来放置专用的锂电池。
既然大家非常关心CCD镜头，那么就先把它摘出来亮亮象。
如图5，从外表只能看到镜头、连接排线以及贴片式的辅助电路。
在镜头中还可以看到里面的快门。
可惜找不到CCD芯片。
这是由于这个相机采用了集成的镜头组件，那个210万象素、1/2英寸的CCD芯片被封装在组件里面了。
一般的数码相机也是无法直接看到CCD芯片的,这是因为它要在镜头后面进行感光，所以大都进行了封装。
图5中的CCD数据排线能够将CCD芯片产生的图像信号传送给控制电路，并将CCD芯片需要的驱动信号传送给它。
由于这个相机是全自动对焦的，因此在镜头组件中还集成了一个自动对焦系统以及快门控制系统。
图5的金属挡板下面是一个微型步进电机，焦距的调节就是通过这个电机完成的。
旁边的贴片电路是该电机的控制驱动电路。
图5中的控制信号排线是用来连接快门控制、对焦指示、对焦控制等信号的。
当按下快门开关时，相机通过这些排线向镜头发出对焦、测光、曝光等指令从而完成一张数码照片的拍摄。
此外，该镜头组建中还集成了一个光学取景器，以方便那些习惯了传统相机取景方式的用户。
图5接下来我们看看那一堆控制电路板（如：图6）。
它们为什么要象搭积木一样堆放在一起呢？这样的设计是为了更好的利用空间，减小数码相机的体积。
为了进一步减小体积，这些电路的两面都布有元件。
每一个电路板的功能相对独立，这给安装调试以及售后维修都提供了方便。
自上往下，这些电路板分别是：CCD及液晶控制电路板、图像处理及存储控制电路板、外围接口控制电路板、测光及闪光灯控制电路板。
数码相机的功能就是依靠这些电路协同工作而实现的。
下面我们逐一看看他们的容颜。
图6从图6中可以看到CCD及液晶控制电路板的正面。
这一面主要有同CCD镜头组件的接口插座以及和控制液晶显示的排线接口插座。
此外还有一些辅助的电阻、电容、晶体振荡器等元件。
图7所示为该电路板的背面。
该电路中有一个10位精度的单通道CCD信号处理器—AD9803，该芯片是AD公司出品的数码相机专用的CCD信号处理器。
电路中还配置了SHARP公司的CCD驱动控制器LR36685以及为CCD提供时序的时序控制芯片LR38616。
有关液晶显示的驱动电路是以SHARP 的IR3Y29B为核心组成的。
图8和图9所示为图像处理及存储控制电路板。
图8中最惹人注目的就是一块176引脚LQFP封装的LR38563。
这个芯片就是图像处理的核心，它是SHARP公司的图像处理专用DSP。
你可能熟知CANON大力宣传的图像处理芯片DIGIC。
这个DSP的功能就和DIGIC一样，进行图像的压缩、转换、滤波、修正工作。
这个芯片在非日系的数码相机中是很少见的，不过它的性能相当不错，想当年也是SHARP公司的傲人之作。
众所周知，图像处理对存储器的需求是非常大的，因此电路中配置了16M的内存（两片Fujitsu的81F41642D），其中9M作为图像缓存。
因此即使不插SM卡，该相机也可以进行拍摄。
强大的处理器和充足的内存使得这台PDR-M4在图像处理的速度上非常优秀。
曾经做过对比，在连续拍摄时，该机器要比三星的Digimax 210SE快许多。
比起SONY的P51也毫不逊色。
而且还可以支持16画面、自动连续拍摄、动画拍摄等多种特技。
图8图9中可以找到与后壳中的键盘以及SM卡座相连接的排线插座。
在插座的旁边就是东芝专门为该相机设计的专用控制器－TC200E。
该控制器管理用户通过按键对相机的操作，并完成SM卡的读写功能，以及文件系统的管理功能。
对于拍摄参数的设定；拍摄照片的浏览；照片的删除、编辑、转换；与计算机的通信控制；以及相机工作状态的设定都是在该芯片的控制之下完成的。
在图9中还有一片EEPROM－29LV400，该芯片中保存着这台相机的firmware，就相当于计算机主板的BIOS芯片。
通过TC200E 的控制，用户可以改写其中的内容，从而实现数码相机功能的软件升级。
在图9的电路中还集成了USB接口电路和串行通信接口电路。
其中USB接口电路就是现在比较热门的Philips公司的PDIUSBD12。
串行接口电路是基于MAXIM公司的MAX3226设计的。
虽然这个芯片的成本不低，但是其功耗控制和智能收发控制性能绰越不凡。
这些电路使该数码相机可以通过串行通信方式和USB接口将保存的照片传送到电脑中。
如今的数码相机已经摒弃了串行通信方式，而都采用USB接口来传送照片了。
看来这台机器的确有年头了。
图9 在图像处理电路板下面就是外围接口控制电路板了（如：图10、图11）。
从两个图中可以看出，这块电路板上有许多排线的连接插座以及接口插座。
图10中从左往右分别是：直流电源输入插座、视频输出插座、USB以及串行通信接口插座。
从图10中还可以看到一块电池，这块电池是用来维持机器内部时钟以及保存一些用户设定参数的。
以保证在没有外界供电的时候机器的时钟可以照常运行，设定的参数不丢失。
这和主板上的电池功能差不多。
图10同绝大多数的数码相机一样，这台相机也配置一块段码式的辅助液晶模块（如图11所示）。
这个液晶模块同模拟相机的液晶指示板功能相似，主要显示相机的工作情况，如：照片张数、电池情况、拍摄模式、闪光功能状态等。
此外，该模块上还又3个按钮，分别可以调节画质、设定闪光模式、设定自拍模式。
对这个模块的控制是通过图11中那个80引脚，LQFP封装的芯片完成的。
这个芯片是Fujitu公司的8位单片机MB89165。
除了完成液晶以及按键的控制，它还要管理这块电路板上的各种接口电路，并完成辅助的电源管理。
图11再下面就是最后一块电路板了。
如图12，这块电路板主要是闪光灯控制和测光电路。
图12左侧的硕大电解电容是不是让你感到奇怪。
这么小巧的机器配置这样大体积的电容岂不是败笔，为什么不用小型封装的电容呢？这主要是出于容量的设计，其他类型的电容很难做到这样的容量。
这颗电容容量140uF，耐压高达310V。
数码相机里有这么高的电压？真是吓人。
这主要是为满足闪光灯的工作需要。
大家都知道，卤素闪光灯是依靠瞬间高压放电来实现的，因此这么夸张的电容就不难理解了。
此外图13中由高压MOS管和脉冲变压器组成的直流变换电路也是为闪光灯服务的。
图12由于该电路板是最接近外壳的电路板，因此测光传感器和自拍提示灯都被安排在了这块电路板上（如图12）。
测光传感器发出的信号以及闪光灯控制信号都连接到接口控制电路板上，由接口控制电路指挥控制。
图13现在，我们该看看相机右边那个电源控制及转换电路了。
这个电路是和电池夹子连接在一起的。
如图14、15。
图14由于各种数码相机采用不同类型的电池以及供电方式，因此数码相机的电源控制转换电路有很大的差别。
这台PDR-M4使用专用的锂离子电池，而且可以通过外接的5V 直流电源直接对电池充电。
因此电源控制电路比较复杂，主要集成了一个电池充电管理电路、电池放电保护电路。
从图14中的各种电容以及电感线圈可见这部分电路相当复杂。
同手机一样，对于采用锂电池而且可以待机充电的相机大都具有这些电路。
那些仅依靠普通电池供电的相机，其电源控制电路就没有这么复杂了。
由于数码相机内部有多种器件，它们对电压和电流的需求各有不同，因此电源转换电路还要完成电压的转换和电流的分配控制。
比如前面提到的液晶屏幕的背光管的电源就是由这套电路提供的。
就像计算机的ATX电源一样可以提供多组电源输出。
另外，相机的快门控制按钮，以及工作模式旋钮的信号也是通过这个电路转接到接口控制板上的。
图15中的信号排线中就是用来传送这些信号以及电源工作状态信号的。
图15中的塑封软线是连接电源的，这些线相对粗一点，有利于电流的传输。
图15图15是电池匣一面。
摘掉了另一侧的挡板，大家可以更清楚的看到电池匣的结构和内置的电池了。
这台PDR-M4使用的是东芝的PDR-BT1锂电池，该电池的容量为1200mAh，电压为3.6V。
许多数码相机都和这台机器一样使用特殊结构的锂电池，这类电池的性能一般都很好，而且针对数码相机放电特性设计，无论待机时间还是对相机的稳定性都有很好的保证。
但是这类电池价格都比较高，而且需要特殊的充电器才能充电。
相对与使用5号或7号电池的数码相机，这类电池的通用性比较差。
一旦备用电池告罄，机器就无法工作了。
电池对于DC发烧友来说是一个热门话题，究竟是通用电池好还是专用电池好就见仁见智了。
