第七章 材料的结构与光学性能.
材料的光学性能和折射率
材料的光学性能和折射率材料的光学性能和折射率是指材料对光的传播和改变光的方向的能力。
光学性能和折射率的研究对于理解光的行为和应用于光学器件的设计和制造具有重要意义。
1. 光学性能的定义与测量方法光学性能是指材料对光的吸收、透射、反射和散射等特性。
吸收是指材料完全吸收光的能力，而透射是指光能够通过材料并保持原有的能量和方向。
反射和散射是指光在材料表面或内部发生改变方向的现象。
测量材料的光学性能需要使用一系列的仪器和技术。
例如，通过使用紫外可见近红外光谱仪可以测量材料的吸收和透射光谱，从而了解材料在不同波长范围内的光学性能。
2. 折射率的定义与影响因素折射率是指光线由一种介质进入另一种介质时的相对速度改变，也可以简单理解为光在介质中传播的速度。
折射率是描述光在介质中传播方式改变的重要参数。
折射率受多种因素影响，包括材料的化学成分、物理结构和温度等。
例如，对于晶体材料而言，折射率与晶格结构和晶面取向有关。
而对于玻璃等无定形材料而言，折射率则主要取决于材料中的原子和分子的类型、密度和排列方式。
3. 光学材料的应用光学材料的光学性能和折射率决定了它们的应用范围和效果。
光学材料广泛应用于各种光学器件和系统中，包括透镜、棱镜、光纤、激光器和光学传感器等。
折射率的变化可以被用于设计光学器件，例如通过改变折射率来实现光的聚焦和分离。
另外，折射率的大小还可以影响材料的透明度和色彩，因此在玻璃、镜片等产品制造过程中需要对折射率进行精确控制。
此外，材料的光学性能和折射率还与环境因素密切相关。
例如，湿度和温度的变化都会对材料的折射率和光学性能产生影响。
4. 材料的光学性能与研究领域基于材料的光学性能和折射率研究，人们可以探索不同领域的应用和发现新的物理现象。
例如，光学材料在光学通信、能源相关研究、生物医学和光学计算等领域具有重要作用。
光学通信是利用光传输信息的技术，而光纤作为重要的传输介质，需要具备良好的光学性能和透射特性。
材料的光学性能
是非均质晶体的特性，是材料各向异性的表现。
双折射：当一束单色自然光在各向异性晶体的界面折射 时，一般产生两束折射光（均为线偏振光）。
✓ 寻常光：平行于入射面的光线的折射率n0不随入射角的变化而变化，始终为一常数， 服从折射定律。
Einsten光电效应方程：
E h h c
频率（）：每秒钟电场完成振动周期的次数（Hz）。
波长（ ）：两相邻波峰或波谷间的距离，亦即在周期性波动的传播方向上具有相同相位的 两相邻点之间的距离，即波的空间周期。
振幅：光波中振动着的电场的最大值。光强的大小与振幅的平方成正比，因此振幅的大小决 定着光的强弱。
陶瓷和玻璃等材料的折射率比空气大，所以光从空气进入这些材料时，反射损失严重。
由多块玻璃组成的透镜系统，常常用折射率和玻璃相近的胶粘起来，这样除了最外和最内 的两个表面是玻璃和空气的相对折射率外，内部各界面均是玻璃和胶的较小的相对折射率， 从而大大减少了界面的反射损失。
3. 全反射
光线从光密介质（玻璃）进入光疏介质（空气）中时，折射角2大于入射角1 。当1 为某 值时，2可达到90°，这时光线平行于表面传播。 1 继续增大时，光线就会全部向内反射 回光密介质内，这种现象称为全反射。
§11.1 光通过介质的现象
一、折射 二、色散 三、反射 四、介质对光的吸收 五、介质对光的散射
一、折射 1. 概念 当光线依次通过不同的介质时，光的行进方向会发生改变，称为“折射”。 折射现象的实质：介质的密度不同，光通过时，传播速度也不同。
2. 折射率 介质对光的折射性质用材料的“折射率”n表示。

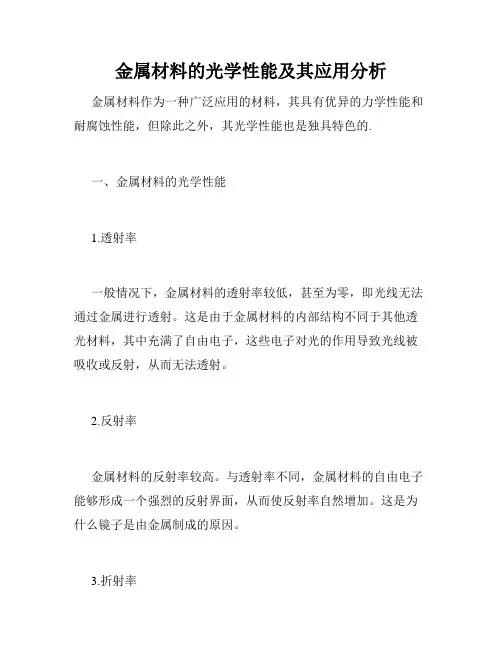

金属材料的光学性能及其应用分析
金属材料的光学性能及其应用分析金属材料作为一种广泛应用的材料，其具有优异的力学性能和耐腐蚀性能，但除此之外，其光学性能也是独具特色的.一、金属材料的光学性能1.透射率一般情况下，金属材料的透射率较低，甚至为零，即光线无法通过金属进行透射。
这是由于金属材料的内部结构不同于其他透光材料，其中充满了自由电子，这些电子对光的作用导致光线被吸收或反射，从而无法透射。
2.反射率金属材料的反射率较高。
与透射率不同，金属材料的自由电子能够形成一个强烈的反射界面，从而使反射率自然增加。
这是为什么镜子是由金属制成的原因。
3.折射率正常情况下，金属材料的折射率为实数，即折射光线在进入金属表面时，不会发生任何折射现象，而是反射。
但是，当光线进入金属表面时，光线与自由电子的作用方式会导致金属中传播的电磁波的成分不同于外部媒介，从而形成了超过1的复合折射率。
二、金属材料光学性能的应用1. 黑色金属黑色金属是一种通过烧结或氧化处理后，使得金属表面形成了漆黑的一层氧化膜的金属材料，具有优异的吸收能力。
由于黑色金属吸收光线的能力极强，常用于制备吸收镜、太阳能吸收材料、太阳能电池、黑色涂料等光学元件和材料。
2. 金属膜金属膜是利用金属材料的高反射性能，经过真空沉积等工艺制备而成的，具有较高的反射和透过能力。
金属膜常用于光学涂层、反光镜、光学滤波器等光学元件中。
此外，金属膜还常用于太阳能转换和显示技术领域，如创建有机发光二极管、金属导电层等。
3. 金属纳米结构金属材料的表面形成的纳米结构是具有一定光学性能的，称为表面等离子体共振(SPR)。
在受激发时，这种纳米结构表现出特定的催化、散射、荧光等性质，具有广泛的生物分析、光电子学和传感应用。
例如，金属的SPR结构可用于生物传感器，生物标记和荧光成像等。
4. 微近红外传感近红外传感技术(NIRS)已成为目前世界上医学、食品、环保和塑料等研究领域中的热门技术之一。
其中微近红外(NIR)较短波长的红外辐射，通常指波长范围在780-2500纳米之间的辐射。

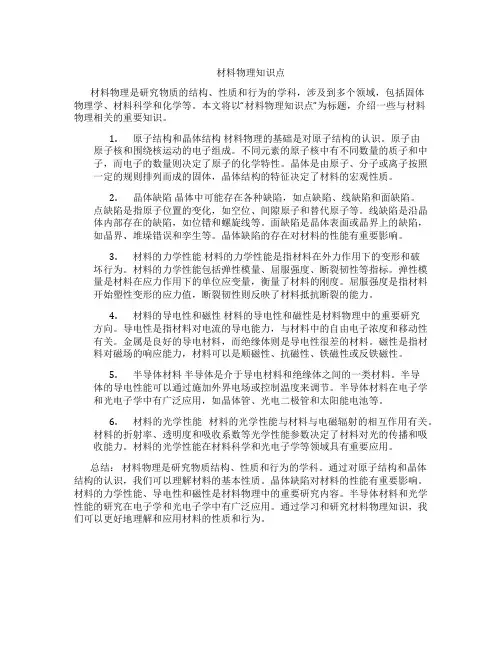

材料物理知识点
材料物理知识点材料物理是研究物质的结构、性质和行为的学科，涉及到多个领域，包括固体物理学、材料科学和化学等。
本文将以“材料物理知识点”为标题，介绍一些与材料物理相关的重要知识。
1.原子结构和晶体结构材料物理的基础是对原子结构的认识。
原子由原子核和围绕核运动的电子组成。
不同元素的原子核中有不同数量的质子和中子，而电子的数量则决定了原子的化学特性。
晶体是由原子、分子或离子按照一定的规则排列而成的固体，晶体结构的特征决定了材料的宏观性质。
2.晶体缺陷晶体中可能存在各种缺陷，如点缺陷、线缺陷和面缺陷。
点缺陷是指原子位置的变化，如空位、间隙原子和替代原子等。
线缺陷是沿晶体内部存在的缺陷，如位错和螺旋线等。
面缺陷是晶体表面或晶界上的缺陷，如晶界、堆垛错误和孪生等。
晶体缺陷的存在对材料的性能有重要影响。
3.材料的力学性能材料的力学性能是指材料在外力作用下的变形和破坏行为。
材料的力学性能包括弹性模量、屈服强度、断裂韧性等指标。
弹性模量是材料在应力作用下的单位应变量，衡量了材料的刚度。
屈服强度是指材料开始塑性变形的应力值，断裂韧性则反映了材料抵抗断裂的能力。
4.材料的导电性和磁性材料的导电性和磁性是材料物理中的重要研究方向。
导电性是指材料对电流的导电能力，与材料中的自由电子浓度和移动性有关。
金属是良好的导电材料，而绝缘体则是导电性很差的材料。
磁性是指材料对磁场的响应能力，材料可以是顺磁性、抗磁性、铁磁性或反铁磁性。
5.半导体材料半导体是介于导电材料和绝缘体之间的一类材料。
半导体的导电性能可以通过施加外界电场或控制温度来调节。
半导体材料在电子学和光电子学中有广泛应用，如晶体管、光电二极管和太阳能电池等。
6.材料的光学性能材料的光学性能与材料与电磁辐射的相互作用有关。
材料的折射率、透明度和吸收系数等光学性能参数决定了材料对光的传播和吸收能力。
材料的光学性能在材料科学和光电子学等领域具有重要应用。
总结：材料物理是研究物质结构、性质和行为的学科。
光学材料的性能和应用
光学材料的性能和应用近年来，光学材料的研究和应用逐渐成为科学研究和工程技术领域的热点之一。
光学材料是指具有良好的光学性能和特殊结构的材料，其性能和应用涉及到光的传输、操控和探测等方面。
本文将从光学材料的基本性能、光学材料的种类及应用领域等方面进行探讨。
首先，光学材料的基本性能对于其应用至关重要。
光学材料的基本性能包括透明度、折射率、光散射等。
透明度是衡量材料透明程度的重要指标，优秀的光学材料应具有高透明度。
折射率是光线通过材料时发生偏折的程度，不同折射率的光学材料可用于光学透镜、光纤等应用中。
光散射是光线在材料内部发生反射、散射和吸收等过程，对于光学材料的质量和适用性有很大的影响。
其次，光学材料的种类繁多，针对不同的应用需求，选择合适的光学材料具有重要意义。
光学材料可以分为有机光学材料和无机光学材料两大类。
有机光学材料通常具有较高的透明度和折射率，适用于激光器、光纤通信等领域。
无机光学材料则具有较高的热稳定性和机械强度，适用于太阳能电池、液晶显示器等领域。
此外，还有诸如光电导材料、光致变色材料等特殊类别的光学材料，它们在光控开关、光电传感等方面发挥着重要作用。
光学材料的应用领域广泛且多样化。
光学材料在通信领域的应用日益重要，光学纤维作为一种重要光传输媒介，其传输性能受光学材料的质量直接影响。
光学材料的透明度和抗辐射性能使其成为光学器件重要的选择，例如透镜、窗户、滤光器等。
此外，光学材料在能源领域也有重要应用，例如太阳能电池利用光学材料的光吸收性能将光能转化为电能。
光学材料还广泛应用于光学显微镜、光学测量仪器、激光器和光学传感器等领域。
然而，光学材料的研制和应用仍面临着一些挑战。
首先是材料设计的挑战，如何选择合适的材料组合以实现特定的光学性能是光学材料研究的瓶颈。
其次是材料加工和制备的挑战，现有的加工技术对于某些光学材料而言，如高纯度无机材料，仍存在制备难度大、成本高等问题。
此外，光学材料在长期使用和环境条件下的稳定性也是一个需要关注和解决的问题。
材料的结构和性能
材料的结构和性能
材料是构成一切物质的基础，其结构和性能直接影响着物体的使用和性能。
材
料的结构包括原子结构、晶体结构和微观结构等，而材料的性能则包括力学性能、热学性能、电学性能等。
本文将围绕材料的结构和性能展开讨论。
首先，材料的结构对其性能有着直接影响。
原子结构决定了材料的基本性质，
如原子的排列方式决定了材料的密度和硬度。
晶体结构则决定了材料的晶体形态和晶体缺陷，进而影响了材料的机械性能和导电性能。
微观结构则决定了材料的微观形貌和微观组织，对材料的热学性能和光学性能有着重要影响。
其次，材料的性能受到结构的影响。
力学性能包括材料的强度、韧性和硬度等，这些性能直接受到材料的晶体结构和晶体缺陷的影响。
热学性能包括材料的热膨胀系数和导热系数等，这些性能受到材料的微观结构的影响。
电学性能包括材料的导电性和介电常数等，这些性能受到材料的原子结构和晶体结构的影响。
最后，材料的结构和性能是相互关联的。
材料的结构决定了其性能，而材料的
性能又反过来影响了其结构。
例如，材料的力学性能受到晶体结构和晶体缺陷的影响，而材料的应力和应变又会影响其晶体结构。
因此，要全面理解材料的结构和性能，需要综合考虑其结构与性能之间的相互作用。
综上所述，材料的结构和性能是密不可分的。
只有深入理解材料的结构，才能
准确预测其性能；只有全面了解材料的性能，才能深刻认识其结构。
希望本文的讨论能够帮助读者更好地理解材料的结构和性能，为材料科学的发展贡献一份力量。
材料光学性能的测试与分析
材料光学性能的测试与分析在现代科学研究中占据着重要地位。
光学性能是指材料对光的吸收、反射和透射等相关特性。
通过对材料的光学性能进行测试与分析，可以深入了解材料的光学特性，为材料的应用提供理论依据和技术支持。
一、材料光学性能的测试方法1. 可见光透射率测试可见光透射率是材料对可见光的透过能力，常用的测试方法有透射率计、分光光度计等。
通过测试可见光透射率，可以评估材料对可见光的透过程度，为光学材料的选择提供有力的依据。
2. 紫外可见吸收光谱分析紫外可见吸收光谱是材料在紫外可见光区域吸收光的特性，通过分析材料的紫外可见吸收光谱，可以了解材料的吸光性能和颜色特征，为材料的光学应用提供参考。
3. 光学薄膜反射率测试光学薄膜反射率是指薄膜对入射光的反射能力，通过测试光学薄膜的反射率，可以评估薄膜的反射性能，为光学镜片、光学器件等的设计提供支撑。
4. 光学材料的色散性测试色散性是光学材料对不同波长光的折射率差异，通过测试光学材料的色散性，可以了解材料对光的色散效应，为光学器件的设计和应用提供理论指导。
二、材料光学性能的分析手段1. 数据处理与分析在测试材料光学性能时，产生大量的数据，需要进行数据处理与分析。
常用的数据处理方法有统计分析、图像处理、光谱分析等，通过数据处理与分析，可以从大量的数据中提取出有用的信息，为研究提供支持。
2. 光学性能的理论分析除了实验数据的处理与分析，还需进行光学性能的理论分析。
通过光学理论模型的建立与分析，可以深入了解材料的光学特性，为材料的应用提供理论依据。
3. 光学性能的相关性分析光学性能是综合性能，与材料的组分、结构等因素密切相关。
通过光学性能与材料组分、结构等因素的相关性分析，可以揭示光学性能形成的原因，为提高材料的光学性能提供思路。
三、材料光学性能的应用1. 光学镜片与光学器件材料的光学性能直接影响光学镜片和光学器件的性能。
通过对材料光学性能的测试与分析，可以筛选出适合的材料，为光学镜片与光学器件的设计提供参考。
超材料的结构和光学特性
超材料的结构和光学特性超材料是指通过精确设计和控制微观和纳米级结构，从而表现出不寻常的光学行为的材料。
它们的结构和光学性质引起了人们的广泛关注和研究。
本文将探讨超材料的结构和光学特性。
一、超材料的结构当材料在宏观尺度上表现出特殊的光学特征时，它们在微观或纳米尺度上具有精确的结构。
超材料的结构可以是周期性的，可以是不规则的，也可以是具有磁性或电性的结构。
这些结构是通过控制超材料中小于光波长的尺寸的微观和纳米级结构来实现的。
常见的结构包括金属和介质的球状和棒状纳米粒子、介质或金属的纳米孔道和介质和金属的多层膜结构。
利用这些结构，超材料可以以无限的方式精确地调整它们的光学性能。
二、超材料的光学特性超材料的光学特性表现在它们响应电磁波的能力上。
超材料的光学行为是其结构的函数，如其大小、形状和相互作用。
由于超材料的结构精确性质，它们可以显示出许多传统材料所无法呈现的光学特性。
超材料的一种重要光学特性是透射。
如果一个超材料的结构大小与光的波长相同，那么光就被完全阻挡，无法穿过这个材料。
但如果材料结构比光的波长大得多，光就可以通过超材料。
超材料还可以显示负折射率，这意味着光可以向后弯曲。
这种特殊的负折射率是超材料深受关注的原因之一。
其实现方式是通过合适的结构、尺寸和相互作用来控制光的波长，以实现导致负折射率的微观效应。
此外，超材料可以用于控制光的传播方向。
一个准确的结构被设计成在限制某些方向上的光传播时展示出非常特殊的光学特性。
三、结论在超材料的结构和光学特性方面，科学家和工程师们已经取得了很大的成果。
超材料能够以各种方式和形式精确地控制光学行为，使它们在许多工业和科学领域都有着广泛的应用前景。
虽然仍有很多挑战需要克服，但随着技术的发展和超材料的应用越来越广泛，超材料在未来有着巨大发展潜力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.双折射及非常光折射率
• 自然光进入非均质介质时，分成 振动方向相互垂直，传播速度不 等的两个波，分别形成两条折射 光线，称为双折射。 • 常光折射率no 非常光折射率ne
4. 反射及反射系数
• • • • • W=W'+W'' 反射系数R = W'/W 透射系数1－ R=W''/W W n21 1 2 R （ ) 在垂直入射的条件下， W n21 1 界面反射的多少，取决于相对折射率 n21。 • 应用： 如果连续透过x块玻璃，则透 过部分应为(1-R)2x。
• 直到本世纪初这种具有负折射率的材料才 被制备出来[2]。这种材料由金属线和非闭 合金属环周期排列构成，也被称为 metamaterial。在这种材料中，电场、磁场 和波矢方向遵守“左手”法则，而非常规 材料中的“右手”法则。 • 具有负折射率的材料也被称为左手材料， 光波在其中传播时，能流方向与波矢方向 相反。英国科学家Pendry 提出折射率为-1 的一个平板材料可以作为透镜实现完美成 像[3] 。
3.不透明和半透明性
• 不透明性（乳浊） 在基质玻璃中引入第二相离子，利用光 的散射效果，使光线柔和。 决定乳浊度的主要因素：颗粒尺寸、相对 折射率、第二相颗粒的体积分数。 • 半透明性 入射光中漫透射分数对材料的半透明性起 决定作用
• 负折射 • 负折射现象是俄国科学家Veselago [1] 在 1968 年提出的：当光波从具有正折射率的 材料入射到具有负折射率材料的界面时， 光波的折射与常规折射相反，入射波和折 射波处在于界面法线方向同一侧。 • 负折射现象实验和超透镜提出时引起极大 的争议，因为这些概念违反人们的直觉。 被认为是极其不现实和荒谬的行为。但是 几十年来，特异材料一直是理论家们的梦 想。
E g h
• 7.散射 • 光波遇到不均匀结构产生与主波方向不 一致的次级波，从而引起散射。 • 散射引起光强衰减：I = I0e-Sx • S为散射系数，单位cm-1.
当光的波长约等于散射质点的直径时，出 现散射的峰值。
二.线性光学性能的应用及其影响因素 1.透光性
• 透光性是一个综合指标，即光能通过介质 材料后剩余光能所占的百分比。 • (1) 材料的宏观及显微缺陷 (2) 晶粒排列方向的影响 例如α-Al2O3晶体的n0 = 1.760,ne = 1.768, 假设相邻晶粒的取向彼此垂直，则晶界面 的反射系数
5.全反射
• 光线从光密介质进入光疏介质时， 折射角大于入射角。当入射角为某 临界角时，折射角可达90º ，对更大 的入射角，光线能全部返回光密介 质，即全反射。 • 全反射的临界角：sini临界＝1/n • 玻璃的临界角为42。钻石2.417 • 应用：光纤通讯
6.吸收系数
• 光强度随穿过介质厚度的变化规律： Lambert定律：I = I0e-x。 • 为吸收系数， ＝ 4πK/λ，其单位为cm1。 • 金属与玻璃的透光性。 • 光吸收与光波长的关系： hc 禁带宽度
1.折射率
• sinі/sinr =n2/n1=ν1/ν2=n21 • 介质的折射率永远是大于1的常数 • n= () ½ n=1/2 • 折射率n与介质的极化现象有关 • 当离子半径增大时， ， n • 用大离子得到高n ，小离子得到低n
• 2.色散及色散系数 • 色散＝dn/dλ • 色散系数 γ =(nd-1)/(nf-nc) nd、nf和nc分别为用钠的D谱线、氢 的F谱线和C谱线(5893\4861和 6563Å)测得的折射率。 • 应用：消色差镜头
• 金红石晶体的no = 2.854,ne = 2.567,因而其反射系数 • R =2.8× 10-3。 • 设材料厚度3mm,平均晶粒直径 3μm,则剩余光能只剩下(1-R)1000 =0.06. • 此外，因K较大，S 大，散射损失 大，故金红石不透光，不能制成透 明陶瓷。
• (3) 气孔引起的散射损失 一材料气孔体积分数为0.2%， d=4μm,试验所得散射因子K＝2~4,则 散射系数为 S=3KV/(4r)=3× 2× 0.002/(4× 0.002) =1.5(mm-1) 设计材料厚度3mm, I=I0e-1.5×3=0.011I0, 剩余光能只能为1%左右。
• “负折射率材料的光学性质非常奇特，它 有着很多新奇的应用价值。”特异材料可 以用于光学，改进光学系统的监督和交流 能力。 • 其它的应用方向包括平面无孔成像设备、 无波长分辨率的理想透镜、操作生物细胞 的不破坏光学镊子、新型天线、新的束流 操作设备、传感器保护方案、新型带隙材 料和高密度光学存储器。
气孔的影响程度与气孔的直径有关。 假如是微小气孔，d=0.01μm,气孔 体积分数高达0.63%。 如果材料厚2mm, I=I0e-0.0032× 2 =0.994I0, 散射损失不大，仍是透光材料。
2.界面反射与光泽
• 材料对光的反射效果与反射界面的表面粗 糙度有关： • 镜反射：反射光线具有明确的方向性。 • 漫反射：反射光线分散在各个方向上 • 光泽主要由折射率和表面粗糙度决定。
1.768 1 2 R （ 1.760 ） 5.14106 1.768 1 1.760
光轴
方向 光轴方向
双折射晶体在晶粒界面产生连续的反射和折射
• 设材料厚度2mm,晶粒平均直径 10μm,理论上有200个晶界，除去晶 界反射损失后，剩余光强为 • (1-R)200 = 0.99879。 • 从散射损失来分析，n21≈ 1,所以K≈ 0, S = KV/r ≈ 0,散射损失也很小，这 就是氧化铝陶瓷可能制成透明灯管 的原因。
第七章 材料的结构与光学性能
• 线性光学性能 • 非线性光学性能
第一节 线性光学性能
P=ε0 χE
1.单频率光入射到非吸收透明介质中，频率不发 生变化。 2.不同频率光入射到介质中，不发生耦合，也不 产生新的频率。 3.两束光相遇，相干光干涉，非相干光服从线性 叠加原理。ຫໍສະໝຸດ 一 线性光学性能的基本参量
