二次预埋技术交底
精选课件ppt
17
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
精选课件ppt
7
线盒定位安装时，认真核对固化图点位及定位尺寸。同一室 内，同一标高线盒间误差控制在±2mm以内，无明显观感质 量缺陷。
精选课件ppt
8
待线盒固定牢靠后，完成线管敷设安装工作。线管与线盒连接处 必须安装锁扣；线管接口处毛刺必须清理干净；线管与线管接头 位置必须使用胶水粘接；线管与线管之间，线管与槽壁之间应留 有≤10mm的间距，以保证填充密实度，避免空鼓、开裂质量隐患 的存在。
精选课件ppt
9
穿线施工及成品保护。线盒、线管敷设安装完成后，使用泡沫 对线盒进行填充保护，避免因抹灰施工等其他原因而导致管线 堵塞，无法穿线的情况出现。
精选课件ppt
10
强、弱电箱底盒在土建抹灰打耙完成后立即插入预埋安装；安装 完成面同土建抹灰完成面齐平；如涉及保温施工墙面的，底盒安 装完成面同保温施工完成面齐平。（注：底盒预埋时提前将锁扣 安装到位）
二次预留预埋安装技术交 底（强、弱≤ 电部分）
精选课件ppt
1
二次预留预埋施工工序
1、一次管线清理 2、墙体开槽作业 3、线盒的定位安装及固定 4、线管敷设安装 及固定 5、引线、穿线工作 6、成品保护工作
精选课件ppt
2
对一次预埋的线管路径进行清理，保证所接线管的通畅。
精选课件ppt
3
落实保温施工界面及施工面厚度等数据，以现场1m控制线为 标准，按固化图点位及标高参数进行现场定位。
精选课件ppt
11
强、弱电箱配管安装时，线管尽量保持顺直，线管与线管之 间，线管与槽壁之间应留有不小于10mm的间距，以保证填充 密实度，避免空鼓、开裂质量隐患的存在。（建议：因强、 弱电箱位置线管密集，是否进行二次关模浇筑）
精选课件ppt
12
质量检查工作
1、使用激光水平仪、水平靠尺、钢卷尺对线盒的标高、平 整度、线盒间距进行检查。同一室内，同一标高的线盒误 差＜±2mm。
2、使用钢卷尺对线槽内线管安装间距进行检查。线管与线 管之间的间距≤10mm。
3、直t
13
现场存在问题
精选课件ppt
14
工完场清制度未落实到位
精选课件ppt
15
剪力墙洞孔剔打对结构的影响
精选课件ppt
16
剪力墙二次预埋安装工作注意事项
精选课件ppt
4
线盒点位确定后，根据配管数量完成开槽弹线工作，严禁不弹线 随意开槽（注：开槽深度≤d+20mm，开槽宽度≤dn+60） 。
精选课件ppt
5
用切割机沿线切割，最后剔打完成线槽开设（注：开槽深度 ≤d+20mm，开槽宽度≤dn+60） 。
精选课件ppt
6
待土建专业完成墙面抹灰打耙后，线盒安装及固定工作方能 进行，禁止在墙面未打耙的情况下提前完成线盒固定工作。
建筑电气砌体内二次预埋施工技术交底
建筑电气砌体内二次预埋施工技术交底本工程为**栋，施工形象进度为混凝土结构已封顶，正进行填充墙砌筑。
混凝土内电气导管已预埋，需进行砌体内导管二次预埋工作，预埋电气导管均为PVC管，现进行交底如下：一、施工准备1、作业条件随土建砌体砌筑同时进行。
2、PVC管材料要求（1）PVC管的材质必须合格,其氧指数≥27%,设计有特殊要求时必须符合设计要求。
进场材料必须有产品合格证,以及有效的氧指数检测报告；（2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、生产许可证、“CCC"认证标志和认证证书复印件。
3、主要机具铅笔、钢卷尺、开槽机、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2015)的规定。
三、工艺流程（一）砌体内PVC管的工艺流程预留箱盒位置→敷设管路→管路连接→切断→弯曲四、操作工艺1、留箱盒位置为了保证箱盒位置及标高的准确,采取先预留箱盒位置后安装箱盒的办法。
具体做法是,根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm.上下各大150～200mm。
对于接线盒或开关插座盒,留洞尺寸可定为150mm×250mm。
管路进洞尺寸不超过洞口的1/2,以利于以后的箱盒安装。
2、敷设管路分两种情况,第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。
（1）对于从楼地面内引出的管路,为了保证管路位置准确,在楼地面混凝土浇筑时要派电工值班,保证管路的位置,发现问顾及时纠正。
在土建楼层放线完成后及时检查,对超出墙体线的管路,要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免造成管路折断或变形。
二次预埋安全技术交底模板
一、交底编号：_______二、工程名称：_______三、施工单位：_______四、交底日期：_______五、交底地点：_______六、参与人员：施工人员、监理人员、技术人员等七、一、交底内容1. 工程概况（1）工程名称：_______（2）工程地点：_______（3）工程规模：_______（4）施工内容：_______2. 二次预埋工程概况（1）二次预埋部位：_______（2）二次预埋材料：_______（3）二次预埋设备：_______（4）二次预埋施工方法：_______3. 安全技术要求（1）施工人员必须进行三级安全教育，熟悉本工程的安全技术要求。
（2）施工前，必须对施工现场进行安全检查，确保施工环境安全。
（3）施工过程中，严格遵守操作规程，确保施工质量。
（4）施工人员必须佩戴安全帽、安全带等个人防护用品。
4. 预埋注意事项（1）二次预埋前，必须对预埋部位进行清理，确保预埋质量。
（2）预埋过程中，严禁野蛮施工，确保施工安全。
（3）预埋完成后，必须对预埋部位进行检查，确保预埋位置准确、牢固。
（4）预埋材料、设备必须符合国家相关标准，确保施工质量。
5. 施工质量控制（1）严格按照设计图纸和施工规范进行施工。
（2）施工过程中，对预埋部位进行实时监控，确保施工质量。
（3）对预埋部位进行验收，确保施工质量达到要求。
6. 应急预案（1）施工过程中，如发生安全事故，立即启动应急预案。
（2）立即组织救援，确保人员安全。
（3）对事故原因进行调查，防止类似事故再次发生。
八、二、交底要求1. 施工人员必须认真学习本次安全技术交底内容，确保掌握施工过程中的安全要求。
2. 施工过程中，严格按照安全技术要求进行施工，确保施工安全。
3. 施工人员必须服从现场管理，不得擅自离岗。
4. 施工过程中，发现安全隐患，立即报告现场负责人。
九、三、总结本次安全技术交底，旨在提高施工人员的安全意识，确保二次预埋工程顺利进行。
二次结构预留预埋安全技术交底
4、配电箱以及其他供电设备不得置于水中或者泥浆中，电线接头要牢固，并且要绝缘，输电线路必须有漏电开关。
5、夜间施工应有足够的照明，在人员上下及运输过道处，均应设置固定的照明设施。动力、照明线需埋地。
6、特种作业人员必须持证上岗。
4.7管子穿带线时，不得对口吹气，穿线时，应互相配合。
4.8电气设备的金属外壳，必须接地或接零，同一设备可做接地或接零。同一供电网不得有的接地有的接零。
4.9电气设备所有的保险丝的额定电流应与其负荷相适应。禁止用其它金属丝代替保险丝。
4.10手持电动工具必须安装漏电保护器。手提式砂轮机应有防护罩，操作时站在砂轮片径向侧面，并戴手套或站在绝缘板上。
3.3高空作业所有的材料要堆放平稳，工具要随手放进工具袋内，上下传递物品禁止抛掷。
3.4登高梯不得缺档，不得垫高使用，使用时上端要扎牢，下端要有防滑措施，禁止二人同时在梯上作业。
4、电工安全操作：
4.1所有绝缘、检验工具，应妥善保管，严禁他用，并应定期检验、核查。
4.2现场用电应按照电气安全技术规程安装和架设。

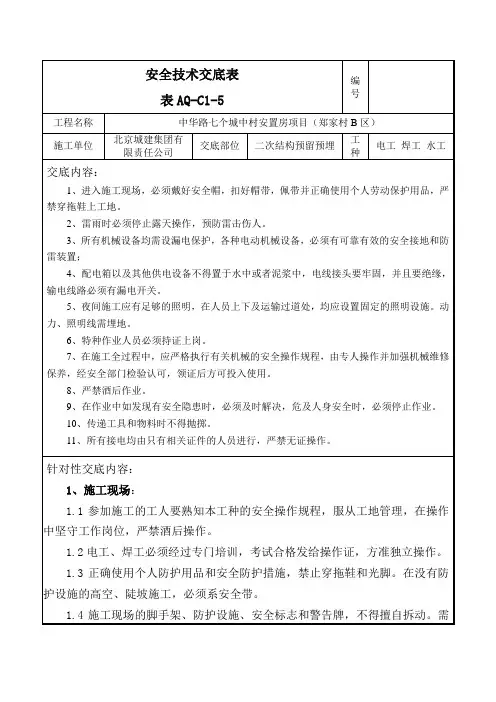

安全技术交底表
表AQ-C1-5
编号
工程名称
中华路七个城中村安置房项目（郑家村B区）
施工单位
北京城建集团有限责任公司
交底部位
二次结构预留预埋
工种
电工 焊工 水工
交底内容：
1、进入施工现场，必须戴好安全帽，扣好帽带，佩带并正确使用个人劳动保护用品，严禁穿拖鞋上工地。
2、雷雨时必须停止露天操作，预防雷击伤人。
4.3线路上禁止带负荷接电或断电，并禁止带电操作。
4.4有人触电，应立即切断电源，进行急救。电气着火，应立即切断电源，使用泡沫灭火器或干砂灭火。

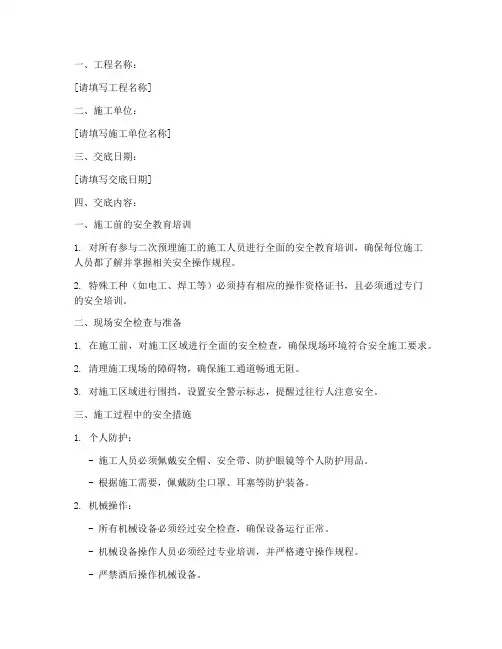

二次预埋技术交底安全措施模板
一、工程名称：[请填写工程名称]二、施工单位：[请填写施工单位名称]三、交底日期：[请填写交底日期]四、交底内容：一、施工前的安全教育培训1. 对所有参与二次预埋施工的施工人员进行全面的安全教育培训，确保每位施工人员都了解并掌握相关安全操作规程。
2. 特殊工种（如电工、焊工等）必须持有相应的操作资格证书，且必须通过专门的安全培训。
二、现场安全检查与准备1. 在施工前，对施工区域进行全面的安全检查，确保现场环境符合安全施工要求。
2. 清理施工现场的障碍物，确保施工通道畅通无阻。
3. 对施工区域进行围挡，设置安全警示标志，提醒过往行人注意安全。
三、施工过程中的安全措施1. 个人防护：- 施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
- 根据施工需要，佩戴防尘口罩、耳塞等防护装备。
2. 机械操作：- 所有机械设备必须经过安全检查，确保设备运行正常。
- 机械设备操作人员必须经过专业培训，并严格遵守操作规程。
- 严禁酒后操作机械设备。
3. 高空作业：- 高空作业必须使用安全绳、安全网等安全防护设施。
- 高空作业人员必须佩戴安全带，并系好安全绳。
- 高空作业时，下方不得有人站立或行走。
4. 用电安全：- 施工现场用电必须符合规范要求，确保电线、电缆无破损、老化现象。
- 严禁私拉乱接电线，所有用电设备必须接地。
- 施工现场设置专门的配电箱，并配备漏电保护器。
5. 材料堆放：- 材料堆放必须整齐有序，不得超高堆放，堆放高度不得超过1.5米。
- 严禁将材料堆放在通道、消防通道等地方。
四、应急处理措施1. 施工现场必须配备必要的急救药品和器材，如急救箱、担架等。
2. 施工人员必须了解基本的急救知识，如心肺复苏、止血等。
3. 建立应急响应机制，一旦发生安全事故，立即启动应急预案，确保人员安全。
五、总结1. 二次预埋施工过程中，必须严格遵守安全操作规程，确保施工安全。
2. 施工负责人必须对施工安全负总责，定期对施工现场进行安全检查，及时发现并消除安全隐患。
2次预埋件施工方案
2次预埋件施工方案一、前期准备工作1.技术交底：组织工程技术人员进行施工方案的技术交底，明确各个施工工序的要求和步骤。
2.设备准备：在施工前准备好必要的设备和工具，如预埋件定位仪、钻孔机、电锤等。
3.材料准备：根据设计要求和施工方案，准备好所需的预埋件和配套材料，如膨胀螺栓、螺母、垫片等。
4.安全措施：制定并实施相关安全措施，确保施工过程中的安全。
二、施工步骤1.测量定位：根据设计要求，在施工现场进行预埋件的测量定位，确定预埋位置。
2.钻孔操作：根据预埋件的尺寸和位置，在预定的位置上进行钻孔操作。
钻孔深度和直径应符合设计要求。
3.清理孔内：钻孔后，采用吹风机或其他工具将钻孔孔内清理干净，以确保后续的预埋件安装质量。
4.安装预埋件：根据设计图纸的要求，将预埋件正确、准确地安装到钻孔孔内，注意预埋件与构件之间的间隙和配合质量。
5.固定预埋件：根据设计要求，对预埋件进行固定，可以采用螺栓紧固、焊接等方法。
固定后要做好相关标志，以便后续的施工人员进行施工。
6.施工记录：每一次预埋件的施工都需要进行详细的记录，包括预埋件的数量、尺寸、位置、材料质量等，并进行相应的验收。
7.整理现场：施工结束后，及时清理现场，保持施工区域的整洁。
三、质量控制措施1.工序控制：对每个施工工序进行质量控制，确保每个步骤的质量要求得到满足。
2.材料控制：对预埋件及其配套材料进行严格的质量控制，确保材料符合相关规定要求。
3.安装质量检验：对每一个预埋件的安装进行质量检验，包括位置、间隙、配合质量等，确保安装质量达到设计要求。
4.施工记录：要求施工人员进行详细的施工记录，及时发现和整改存在的问题，确保每一次施工的质量得到保证。
5.现场巡查：项目负责人要定期对施工现场进行巡查，及时发现和解决存在的问题，保证施工质量。
四、注意事项1.施工人员必须穿戴好相关的安全防护用品，如安全帽、防护眼镜、防护服等。
2.在施工现场设置相应的安全警示标志，确保施工过程中的安全。
电气二次预埋配管技术交底
4.高处作业必须系好安全带，穿防滑鞋，保证人身安全；
5.要保持楼层作业面干净整洁，施工过程产生的垃圾要及时清理；
6.不得违章操作，严禁野蛮施工；
7.对楼层内清理的材料能二次利用的要重新利用，不得随意丢弃；
8.焊口刷漆时，要采用防护措施，防止油漆滴在地上，污染环境，废弃的毛刷、漆桶等要用回收集中堆放；
四、成品保护
1.非专业人员不得敲打或弯折电线导管，导管敷设完成后，要及时套好管堵，不得随意拆除。
2.在砌体砌筑时，不得踩踏电线导管，砌体砌筑后其他工种不得碰撞或弯折电线管路。
六、安全文明施工及环境
1.参加施工人员必须进行安全技术交底，并签字；
2.砂轮锯下料时，必须戴防护眼镜，砂轮锯前方不准朝向路口或行人；
技术交底记录
C2-3
工程名称
天庆·蓝色港湾
交底日期
2018 年 9 月24日
施工单位
兰州二建集团建友工程有限公司
分项工程名称
电气配管 (砌体二次预埋）
交底摘要
页 数
共 3 页，第 2 页
交底内容：
4.敷设管路
砌体到预留洞位置时及时让瓦工预留洞口，管路应敷设在墙体中间位置。敷设管路过程若发现有导管超出墙体时，要将其扳正，但要注意不能用力过猛，避免造成管路折断或变形。若根部超出墙体距离较大，必须进行剔凿，然后重新接管，保证管路位置准确，并且管路的保护层厚度要符合规范要求。敷设管路时容易出现的质量问题要及时整改，尽量避免常见问题的频繁出现。
技术交底记录
C2-3
工程名称
天庆·蓝色港湾
交底日期
2019 年 9 月24日
施工单位
兰州二建集团建友工程有限公司
二次砌体预留预埋技术交底
工程名称海亮·唐宁府一期分部工程水电安装分项工程名称：水电主体预留预埋日期：2018年5月29日交底内容：
一、施工依据
建筑电气工程质量验收规范GB50303-2002
二、材料要求
2.1 钢管应壁厚均匀，焊缝均匀无毛刺，无劈裂、砂眼、棱刺和凹扁现象。
2.2 镀锌钢管应采用热镀锌，内外镀层良好、均匀，无表皮剥落、锈蚀现象。
2.3 塑料管及其附件应具有阻燃、耐冲击的要求，其氧指数应大于 27%。
三、工艺流程
3.1材料预制
3.1.1 焊接钢管防腐。
管道防腐前做去锈处理，外壁涂覆防锈底漆两遍。
内壁防腐具体做法：在进厂钢管检查合格后把钢管放在30-40℃的一边槽钢一边架子上。
槽钢焊四根象板凳一样高40公分腿。
管底部放在槽钢内，由钢管上部灌漆，边灌边转，保证管内漆均匀。
3.1.2 线管弯曲。
根据放线及剔槽走向需求，将线管煨弯出所
需要的形状。
切断钢使用砂轮锯或钢锯、PVC管采用专用剪刀或者手锯，注意锯出的管口应平齐、不得有斜口，钢管锯断后应用圆锉清
除毛刺。
线管暗配管弯曲半径不应小于管外径的 10 倍,弯扁度不应
本表一式两份，班组自存一份，项目部归档一份。
电气二次预埋安全技术交底模板
一、交底日期：____年__月__日二、交底单位：____单位三、交底人员：____人四、交底对象：____项目全体电气施工人员五、交底内容：一、工程概况1. 工程名称：____项目2. 工程地点：____3. 工程规模：____4. 工程概况：____二、安全注意事项1. 施工人员必须具备相应的电气操作资格，严格遵守国家相关法律法规及安全操作规程。
2. 施工现场必须设置安全警示标志，确保施工人员安全。
3. 电气施工前，必须对施工现场进行安全检查，确保施工环境符合安全要求。
4. 严格遵守“先接地，后接零，先相线，后零线”的原则进行电气接线。
5. 施工过程中，严禁私拉乱接电线，确保电线连接牢固。
6. 严禁在高压电线下作业，施工区域必须与高压电线保持安全距离。
7. 电气设备操作人员必须熟悉设备性能，掌握操作规程。
8. 严禁酒后、疲劳、精神状态不佳的人员上岗作业。
9. 施工现场必须配备必要的消防器材，并定期检查维护。
10. 严禁在施工现场吸烟、使用明火。
三、技术要求1. 电气二次预埋施工前，必须对施工图纸进行仔细研究，确保施工符合设计要求。
2. 预埋管材、线槽等材料必须符合国家现行标准，并具备出厂合格证。
3. 预埋管道应保持平直，转弯处应采用弯头，转弯角度不宜过大。
4. 预埋管道与墙体、柱子等固定件连接牢固，管道应固定在支架上。
5. 预埋管道应保持一定间距，不得相互挤压、碰撞。
6. 预埋管道内不得有杂物、积水，管道内径应满足电缆敷设要求。
7. 预埋管道应进行隐蔽工程验收，确保施工质量。
四、应急处置1. 发现电气安全隐患，应立即停止作业，报告相关负责人。
2. 电气设备发生故障，应立即切断电源，隔离故障设备，防止事故扩大。
3. 事故发生后，应立即启动应急预案，按照预案要求进行处置。
4. 对事故原因进行分析，制定整改措施，防止类似事故再次发生。
五、总结本次安全技术交底，旨在提高电气施工人员的安全意识和操作技能，确保工程顺利进行。
PVC导管二次结构预埋技术交底
PVC导管二次结构预埋技术交底预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制高比设计图纸要求提高15mm），开关盒边距门口16cm，其他线盒按图纸定位安装，盒、箱安装应牢固可靠、周正、标高坐标准确，线盒四周砂浆填堵密实，不得空鼓。
5.5、管路敷设：5.5.1、预制加工管材：PVC管加工前应对管材进行外观检查，无扁管、开裂现象；直径在25ｍｍ以下的管路，使用配套的弯管弹簧煨弯，首先将与管规格相配套的弯管弹簧插入需要煨弯的部位，如果管路长度大于弯管弹簧的长度，可用铁丝拴牢弹簧的一端，拉到合适的位置，两手抓住弯管弹簧的两端位置，用膝盖顶住被弯曲部位，两端用力逐渐煨出所需要的弯度，注意不能用力过快过猛，以免管路发生变形。
管路弯曲处不应有褶皱、凹陷等却陷，90°弯曲长度为管外径6至10倍。
直径在20ｍｍ以下的管路可以使用专用的剪管器（割管器）进行剪切，剪切时将刀口对准所需长度位置，一手握剪刀用力握紧，另只手旋转管材，注意不能使切断的管口发生变形，直至切断；直径在20ｍｍ以上的管路可以使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐，不能斜口，以避免接管时出现质量问题。
5.5.2、暗配管敷设：加气混凝土砌块墙暗配管：二次结构墙放线后，二次结构砌墙、导墙打灰之前，将预制的PVC线管连接到位不安装接线盒，二次结构墙砌筑时电线导管随砌体工程同步施工；因PVC 管不牢固性，在土建砌墙、打灰时一定安排专人看护，保证线管顺直，位置正确，垂直向上管口用胶带及时封堵，防止进入杂物。
加气混凝土条形板暗配管：加气混凝土条形板墙安装完成，接线盒安装并堵灰完成达到一定强度后，将接线盒和地面（顶板）一次结构预留管之间画线切槽，管槽的宽度要和比线管外径宽20至30mm，两根线管可用共同敷设在同一管槽内，但两管间要间隔10mm缝隙，墙面开槽要顺直，管槽的深度以35mm为宜，墙面开槽要顺直，不得随意弯曲，严禁开横槽。
电气二次结构预埋技术交底大全
电毛二次结构预煙枝术交底交底家：—■说明剔槽林洞肘，不要用力过猛，以免凌成塢面周的玻碎。
洞D不易剔得过大、1-2 管里外应光滑，无&稷.叨陷.针孔.毛泡；外徑尺寸符合国家统一标准，管壁厚度应均匀一致，紧龙无直管接头、虑型轅母嶺头、全厲线管等应配套使用。
1.3所有灯头盒，开关盒、接统盒，均应外观整齐，开孔齐全，无劈裂根坏等现象。
2.主要机具：铅笔.小线^ 水平管。
手坂弯管彖.液压开孔各、砂轮锯.无齿锯、台钻.手电砧.削锤.削焊机.毛焊工具.手锤.藝子.钢锯.锯条.弯管弹赞。
专用搬手. 钢锯.切割机.半倒輕.手锤.鬆子.鮎头.卷尺.线坠.钳子等。
三、作业条件：3.1配合土建二次结构砌堆过程中，根据设计图要求预埋盒体及•管路的配合工作。
3.2土建塢体砌筑施工免成后，根据电毛设计图纸要求，参照土建堆上弹出的水平线，安装管路和盒俞。
咏捺作工艺：1.工艺流程:2.弹线主佞:2.1根据役计图要求，＞4二次结构堆等戍.根据土建堆上的水平线症霜，盒底边.弹岀准确水平线，然后确定盒、俞住置进行走住，按水平线用小线和水平尺测量出盒，俞准确佞置并标岀尺寸标注。
2.2抿据设计图灯住尺寸要求，标注岀灯头盒的准确尺寸伐置，左右不能有偏富现象。
2-3 各科隔塢剔槽稔埋开关盒暉线。
根据段计图要求，在堆上需要魏埋开关食的佞置，确定出开关盒准确尺寸住置，徐堆体特珠恃况外（不能满足开关盒的安裝尺寸及门后佞置处丿，开关盒距d边尺寸为170mm。
盒d底边距地1.31m,编盒稔固后不能有歪斜现象，盒d要与堆面一平，不能有凹岛现象。
点距两端300〜500mm处各加一个固也占、。
3.5.1.3•管进盒、编，一管一孔，先接端接头然.后用嶺母固龙A盒.俞上，在管孔上用•管堵堵好管D ,最后用据沬堵好线盒淮.用胶带将盒子封好。
3.5.1.4JDG管入俞、盒应采用爪更螺纹管接头。
使用专用扳子锁紧，虑型根母护堵要良好，使金厲俞、盒达到导电接地的要求。
