电气二次预埋配管技术交底
002电气二次配管及预埋管路疏通安全技术交底
单位工程名称
太平金融大厦
施工单位名称
中建五局太平金融大厦项目部
交底时间
2009年09月16日
交底部位
地下一层、一-十八层
专业
电气
交底内容
电气二次配管及预埋管路疏通安全技术交底
交底部门
工程部
交底人
专业主管：
技术员：
质检员：
安全员：
被交底人
劳务队长：
班长：
班组质检员：
班组成员：
注：本表一式二联，一联留存，另一联交班组保存。
b.接线盒埋入砼深度小于5mm时，制作与接线盒相同尺寸的模具，用50号砂浆给接线盒四周收口。
3、一次墙上接线盒在土建灰饼做出后方可调整。
4、管路疏通下列情况须穿铁丝，以便穿线。
a.管路长度超过4米，无弯曲。
c.管路有弯曲时。
5、穿完铁丝后将管口用堵头堵好，并用胶带包扎，使其不会脱落。
6、遇到管路有堵塞时通知技术员做好记录，第2天答复处理意见。
b.当钢管与设备直接连接时，应将钢管敷设到设备的接线盒内。
13、当钢管与设备间接连接时，对室内干燥场所，钢管端部宜增设镀塑金属软管后引入设备的接线盒内，且钢管管口应包扎紧密；对室外或室内潮湿场所，钢管端部应增设防水弯头，经镀塑金属软管弯成滴水弧状后再引入设备的接线盒。与设备连接的钢管管口与地面的距离宜大于200mm。软管弯曲半径不应小于软管外径的6倍。
b)所有施工均须符合国家相应施工及验收规范标准和安全文明施工要求。
四、补充交底
1．进入现场必须遵守安全生产六大纪律。
2．在拉设临时电源时，电线均应架空，过道处须用钢管保护，不得乱拖乱拉，电线被车辗物压。
3．电箱内电气设备应完整无缺，设有专用漏电保护开关，必须按城乡建设部标准一只漏电开关控制一只插座。
二次结构电气配管及预埋技术交底
二次结构电气配管及预埋技术交底一、暗管敷设1、定位弹线1根据设计图纸要求,核对各种线盒的标高、坐标的排列有无矛盾,核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位;2根据土建的水平线标高为500mm,用激光水平仪定出箱盒底标高水平线;按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加50mm并标出尺寸画好线;注意标高定位时要考虑底盒与面板之间误差3然后根据规范要求,用长直尺画出垂直管路线,线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm,墙槽宽度≤ｄｎ＋60mm;例：一根钢管Ф15的电线管开槽的宽度为60mm,双管开槽为90mm,多根并排敷设管与管之间间距为15mm;2、墙体开槽：1砌体墙面电线管应机械开槽与开洞,经切割机切割线槽后用錾子沿槽内边进行剔槽；墙槽用水泥砂浆填补密实,且与砌体墙平;线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm,墙槽宽度≤ｄｎ＋60mm;2砌体沟槽只能竖向或斜向开槽,严禁水平开槽,尽量保证直线时每一线盒安装位置居中,确保工艺美观；线盒、箱体安装位置留置孔间不能过大,以免造成二次补洞工程量增加;3砌体门洞过梁影响管线敷设,梁柱因预留配管位置偏移,严格按要求处理不得影响结构,在砼保护层20-30mm内妥善处理到位;4按弹出的水平线及画好的箱盒线,复核对照设计图中盒、箱的准确位置,校对无误后进行机械切割,然后剔洞;3、管路敷设：1煨弯：一般管径为20mm及其以下时,用手板煨管器;先将管子插入煨管器,逐步煨出所需弯度; 管径为25mm及其以上时,使用液压煨管器,即煨先将管子放入模具,然后扳动煨管器,煨出所需弯度;2切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管,将需要切断的管子长度量准确,放在钳口内卡牢固,断口处平齐不歪斜,管口刮铣光滑,无毛刺,管内铁屑除净;3敷设管路时,应尽量减少弯曲,暗设钢管的连接采用钢套管电弧焊连接;套管的长度不小于管外径的3倍,套管周圈密封焊接,套管焊接固定,焊渣清除干净;每隔1m距离应有一个固定点,在距两端300～500mm处各加一个固定点;在管路外侧钉上钉子,并用铅丝将管子绑牢,成排管子敷设间距应保持在15mm以上;4管口入盒、箱,暗配管用跨接地线焊接固定在盒棱边上,严禁管口与敲落孔焊接,管进盒、箱, 一管一孔,不得开长孔;管口进入盒箱内应小于5mm;两根以上管入盒、箱要长短一致,间距均匀,排列整齐;5管口入箱必须做到一管一孔,不得开长孔;管口进入盒箱内应小于5mm;箱内长短一致,管后皮距箱底10-15mm,间距均匀,排列整齐,管与箱体的跨接线应焊接到箱体的专用接地板上;6进入落地式配电箱的管路,排列应整齐,管口应高出基础面50-80mm;7埋入地下的管线应做到内侧刷防锈漆外侧一布二油,即外侧应先刷一道防腐油,然后缠一层玻璃丝布,最后再刷一道防腐油;8埋入地下的电线管路不宜穿过设备基础;9跨接地线连接,跨接地线两端焊接面不得小于该跨接线截面的6倍;焊缝均匀牢固,焊接处要清除药皮,刷防腐漆;4、固定盒、箱：1按弹出的水平线,复核对照设计图找出盒、箱的准确位置,正确无误后,先用水把洞内四壁浇湿,并将洞中杂物清理干净;依照管路的走向敲掉盒子的敲落孔,再用强度等级不小于M10水泥砂浆填入洞内将盒、箱稳端正,2盒、箱固定应平正牢固、灰浆饱满无空鼓现象,收口平整,纵横座标准确;3所有开关、插座及箱盒出墙面10mm保持一致,且所有的预留箱盒四周无缝隙,安装牢固,面光滑整洁,无碎裂、划伤;4强、弱电插座之间盒边与盒边间距统一设置为50mm,暗装配电箱高度统一距地14200mm,明装配电箱后面的倒线箱高度统一距地1220mm,地面插座高度统一距地310mm,开关高度统一距地1410mm,距门边统一间距180mm,空调插座、热水器高度统一距地2310mm,烘手器高度统一距地1410mm5卫生间设有局部等电位盒,卫生间插座如有PE线引入,PE线要与LEB箱连接,需预留相应的线管到LEB箱5、管槽的修补：管槽在修补前应对管路开槽部位进行浇水湿润,然后采用强度等级不小于M10的水泥沙浆抹面修补至管面平第一遍,强度达到后再浇水湿润,最用等级不小于M10的水泥沙浆抹面保护至墙面平,保护层厚度大于15mm,且修补完成的沙浆饱满平整;二、成品保护1、剔槽不得过大、过深或过宽;预制梁柱和预应力楼板均不得随意剔槽打洞;混凝土楼板,墙等均不得私自断筋;2、箱盒固定和修补完成,对箱盒内部用泡沫再次封堵,确保箱盒的净洁及防止箱盒内的管线堵塞;3、敷设管路时,保持墙面、顶棚、地面的清洁完整;4、施工用高凳时,不得碰撞墙、角、门、窗；不得靠墙面立高凳;5、搬运物件及设备时,不得砸伤管路及盒、箱;三、应注意的质量问题1、煨弯处出现凹扁过大或弯曲半径不够倍数的现象;其原因及解决办法有：2、使用手扳煨管器时,移动要适度,用力不要过猛;3、使用油压煨管器或煨管机时,模具要配套,管子的焊缝应在正反面;4、暗配管路弯曲过多,敷设管路时,应按设计图要求及现场情况,沿最近的路线敷设,不绕行弯曲处可明显减少;5、预埋盒、箱、支架、吊杆歪斜,或者盒、箱里进外出严重,应根据具体情况进行修复;6、剔注盒、箱出现空、收口不好,应在稳注盒、箱时,其周围灌满灰浆,盒、箱口应及时收好后再穿线上器具;7、预留管口的位置不准确;配管时未按设计图要求,找出轴线尺寸位置,造成定位不准;应根据设计图要求进行修复;8、电线管在焊跨接地线时,将管焊漏,焊接不牢、漏焊、焊接面不够倍数,主要是操作者责任心不强,或者技术水平太低,应加强操作者责任心和技术教育、严格按照规范要求进行焊接;9、暗配管路堵塞,配管后应及时扫管,发现堵管及时修复;配管后应及时加管堵把管口堵严实;10、管口不平齐有毛刺,断管后未及时铣口,应用锉把管口锉平齐,去掉毛刺再配管;11、焊口不严,应将焊口焊严,受到破坏时及时补刷防锈漆;。
二次预埋技术交底
二次预留预埋施工工序
1、一次管线清理 2、墙体开槽作业 3、线盒的定位安装及固定 4、线管敷设安装 及固定 5、引线、穿线工作 6、成品保护工作
对一次预埋的线管路径进行清理，保证所接线管的通畅。
落实保温施工界面及施工面厚度等数据，以现场1m控制线为 标准，按固化图点位及标高参数进行现场定位。
穿线施工及成品保护。线盒、线管敷设安装完成后，使用泡沫 对线盒进行填充保护，避免因抹灰施工等其他原因而导致管线 堵塞，无法穿线的情况出现。
强、弱电箱底盒在土建抹灰打耙完成后立即插入预埋安装；安装 完成面同土建抹灰完成面齐平；如涉及保温施工墙面的，底盒安 装完成面同保温施工完成面齐平。（注：底盒预埋时提前将锁扣 安装到位）
线盒定位安装时，认真核对固化图点位及定位尺寸。同一室 内，同一标高线盒间误差控制在±2mm以内，无明显观感质 量缺陷。
待线盒固定牢靠后，完成线管敷设安装工作。线管与线盒连接处 必须安装锁扣；线管接口处毛刺必须清理干净；线管与线管接头 位置必须使用胶水粘接；线管与线管之间，线管与槽壁之间应留 有≤10mm的间距，以保证填充密实度，避免空鼓、开裂质量隐患 的存在。
强、弱电箱配管安装时，线管尽量保持顺直，线管与线管之 间，线管与槽壁之间应留有不小于10mm的间距，以保证填充 密实度，避免空鼓、开裂质量隐患的存在。（建议：因强、 弱电箱位置线管密集，是否进行二次关模浇筑）
质量检查工作
1、使用激光水平仪、水平靠尺、钢卷尺对线盒的标高、平 整度、线盒间距进行检查。同一室内，同一标高的线盒误 差＜±2mm。
ห้องสมุดไป่ตู้
2、使用钢卷尺对线槽内线管安装间距进行检查。线管与线 管之间的间距≤10mm。

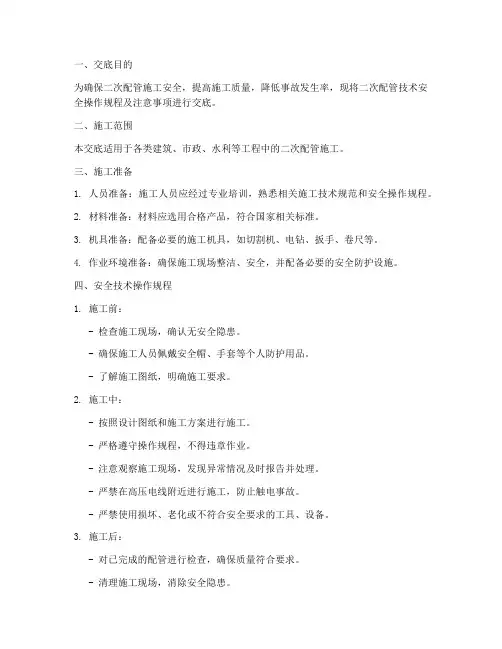

二次配管技术安全技术交底模板
一、交底目的为确保二次配管施工安全，提高施工质量，降低事故发生率，现将二次配管技术安全操作规程及注意事项进行交底。
二、施工范围本交底适用于各类建筑、市政、水利等工程中的二次配管施工。
三、施工准备1. 人员准备：施工人员应经过专业培训，熟悉相关施工技术规范和安全操作规程。
2. 材料准备：材料应选用合格产品，符合国家相关标准。
3. 机具准备：配备必要的施工机具，如切割机、电钻、扳手、卷尺等。
4. 作业环境准备：确保施工现场整洁、安全，并配备必要的安全防护设施。
四、安全技术操作规程1. 施工前：- 检查施工现场，确认无安全隐患。
- 确保施工人员佩戴安全帽、手套等个人防护用品。
- 了解施工图纸，明确施工要求。
2. 施工中：- 按照设计图纸和施工方案进行施工。
- 严格遵守操作规程，不得违章作业。
- 注意观察施工现场，发现异常情况及时报告并处理。
- 严禁在高压电线附近进行施工，防止触电事故。
- 严禁使用损坏、老化或不符合安全要求的工具、设备。
3. 施工后：- 对已完成的配管进行检查，确保质量符合要求。
- 清理施工现场，消除安全隐患。
五、注意事项1. 安全防护：- 施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。
- 高处作业时，必须系好安全带，并配备安全绳。
- 严禁酒后作业、疲劳作业。
2. 防火防爆：- 施工现场严禁吸烟、使用明火。
- 电气设备应定期检查，确保绝缘良好。
- 施工过程中，注意防止火花、静电等引起的火灾。
3. 环境保护：- 严格按照国家环保法规进行施工，防止环境污染。
- 妥善处理废弃物，不得随意丢弃。
六、事故处理1. 发生事故后，立即停止施工，组织人员进行救援。
2. 保护现场，防止事故扩大。
3. 及时报告上级部门，并按照相关规定进行处理。
七、总结二次配管施工是一项技术性较强的工作，施工过程中必须严格按照安全操作规程进行，确保施工安全、质量。
各级管理人员和施工人员要高度重视，共同努力，确保工程顺利进行。
电气二次配管技术交底
电气二次配管技术交底技术交底记录工程名称：横向·百悦城1#楼施工单位：水电安装队交底提要：二次配管编号：003交底日期：2016.3.3一、施工准备1.技术准备：在施工前，应认真熟悉施工图纸，了解工程性质、规模、服务对象和系统的工作原理、设计参数、划分组成、施工质量和特殊施工方法等。
参考各专业的施工图，观察相关专业的管路走向和坐标位置之间的交叉配合是否有冲突，并在管道密集处，绘出管平线面综合布线图。
收集已建工程通病信息以便避免出现，明确施工重点与难点和质量管理点。
提前准备好施工需要的计量、测量器具。
2.材料准备：钢管壁厚均匀，管里无毛刺，不允许有折皱、裂缝、分层、搭接焊缺陷存在，并且应有产品合格证。
铁质开关盒、灯头盒、接线盒应符合标准要求规格应与装置件配套。
不使用的管孔应完整，镀锌完整、无脱落，通丝管箍、根母、护口、管卡、圆钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈具为镀锌件，镀锌层完整无缺。
阻然型塑料管及其附件其氧指数应符合消防规范有关要求，并有新产品合格证。
阻然型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象；开关盒、插座盒、接线盒等塑料盒，箱均应外观整齐，开孔齐全及无劈裂等现象。
3.机具准备：手扳煨管器、液压煨管器、液压开空气、压力案子、套管机。
手锤、錾子、钢具、扁锉、管钳子、活板子。
手电钻、台钻、钻头、沙轮具、电焊机、气焊工具。
钢卷尺、铅笔、水平尺、线坠、粉线代、灰铲、灰桶、油桶、油漆、梯子、高凳等。
4.动力安排：根据工程量的多少，安排适当数量的劳动力，确保不误土建施工。
施工人员要经过培训，并持有相应的上岗证。
5.作业条件：在各层水平线、墙厚度线弹好后，配合土建施工。
土建砌体完成且砌体所用砂浆达到强度标准，根据图纸的尺寸和位置配合土建进行施工。
二、工艺流程钢管工艺流程：1.弹线定位2.剔槽箱盒固定管盒敷设地线连接预扫管审核人接受交底人。
注：本表由施工单位填写，交底单位与接受交底单位各存一份。

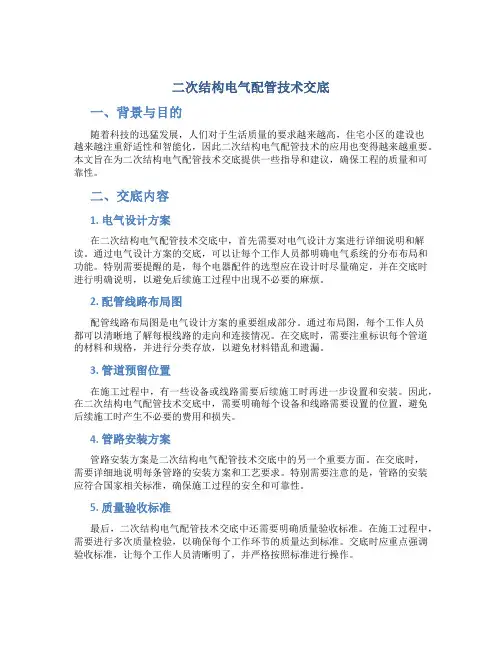

二次结构电气配管技术交底
二次结构电气配管技术交底一、背景与目的随着科技的迅猛发展，人们对于生活质量的要求越来越高，住宅小区的建设也越来越注重舒适性和智能化，因此二次结构电气配管技术的应用也变得越来越重要。
本文旨在为二次结构电气配管技术交底提供一些指导和建议，确保工程的质量和可靠性。
二、交底内容1. 电气设计方案在二次结构电气配管技术交底中，首先需要对电气设计方案进行详细说明和解读。
通过电气设计方案的交底，可以让每个工作人员都明确电气系统的分布布局和功能。
特别需要提醒的是，每个电器配件的选型应在设计时尽量确定，并在交底时进行明确说明，以避免后续施工过程中出现不必要的麻烦。
2. 配管线路布局图配管线路布局图是电气设计方案的重要组成部分。
通过布局图，每个工作人员都可以清晰地了解每根线路的走向和连接情况。
在交底时，需要注重标识每个管道的材料和规格，并进行分类存放，以避免材料错乱和遗漏。
3. 管道预留位置在施工过程中，有一些设备或线路需要后续施工时再进一步设置和安装。
因此，在二次结构电气配管技术交底中，需要明确每个设备和线路需要设置的位置，避免后续施工时产生不必要的费用和损失。
4. 管路安装方案管路安装方案是二次结构电气配管技术交底中的另一个重要方面。
在交底时，需要详细地说明每条管路的安装方案和工艺要求。
特别需要注意的是，管路的安装应符合国家相关标准，确保施工过程的安全和可靠性。
5. 质量验收标准最后，二次结构电气配管技术交底中还需要明确质量验收标准。
在施工过程中，需要进行多次质量检验，以确保每个工作环节的质量达到标准。
交底时应重点强调验收标准，让每个工作人员清晰明了，并严格按照标准进行操作。
三、交底注意事项在二次结构电气配管技术交底过程中，还需要注意以下事项：1.加强沟通：在交底时，应加强施工人员之间的沟通和协调，确保每个人都明确自己的工作任务和安排。
2.充分理解：在交底时，需要充分理解设计意图和工作要求，以避免出现误解和偏差。
二次结构电气配管及预埋技术交底
二次结构电气配管及预埋技术交底一、暗管敷设1、定位弹线（1）根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位。
（2）根据土建的水平线（标高为500mm），用激光水平仪定出箱盒底标高水平线。
按定好的水平线（3，墙槽，多根（1）水60mm。
（2（3（4(1)?度。
管径为25mm及其以上时，使用液压煨管器，即煨先将管子放入模具，然后扳动煨管器，煨出所需弯度。
(2)?切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。
（3）敷设管路时，应尽量减少弯曲，暗设钢管的连接采用钢套管电弧焊连接。
套管的长度不小于管外径的3倍，套管周圈密封焊接，套管焊接固定，焊渣清除干净。
每隔1m距离应有一个固定点，在距两端300～500mm处各加一个固定点。
在管路外侧钉上钉子，并用铅丝将管子绑牢，成排管子敷设间距应保持在15mm以上。
（4）管口入盒、箱，暗配管用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管进盒、箱，一管一孔，不得开长孔。
管口进入盒箱内应小于5mm。
两根以上管入盒、箱要长短一致，间距均匀，排列整齐。
（5）管口入箱必须做到一管一孔，不得开长孔。
管口进入盒箱内应小于5mm。
箱内长短一致，管后皮距箱底10-15mm，间距均匀，排列整齐，管与箱体的跨接线应焊接到箱体的专用接地板上。
（6）进入落地式配电箱的管路，排列应整齐，管口应高出基础面50-80mm。
（7（94（1浇M10水（3（4），明1410mm（5线管到LEB箱5、管槽的修补：管槽在修补前应对管路开槽部位进行浇水湿润，然后采用强度等级不小于M10的水泥沙浆抹面修补至管面平第一遍，强度达到后再浇水湿润，最用等级不小于M10的水泥沙浆抹面保护至墙面平，保护层厚度大于15mm，且修补完成的沙浆饱满平整。
电力二次配管技术交底
电力二次配管技术交底1. 引言本文档旨在介绍电力二次配管技术交底的内容，包括其定义、作用、要求和步骤。
通过交底，可以确保在电力配管过程中的正确施工和安装。
2. 定义电力二次配管技术交底是指在电力配管工程中，施工方向、方法、标准等相关技术细节向执行人员进行明确和详细的交底。
3. 作用电力二次配管技术交底的作用主要体现在以下几个方面：- 明确工作责任：通过交底，施工人员可以清楚了解自己的工作责任和要求，确保施工的正确性和技术性。
- 解决疑问和问题：交底过程中，执行人员可以提出问题和疑惑，确保在施工过程中及时解决，避免错误和纠纷的发生。
- 提高效率和质量：通过准确的技术交底，可以提高施工效率和工作质量，减少不必要的重复施工和错误。
4. 要求电力二次配管技术交底应符合以下要求：- 准确性：交底内容应准确、明确，确保施工人员能够正确理解和执行。
- 详尽性：交底应包含所有必要的技术细节和要求，确保施工全程无遗漏。
- 易理解：交底内容应以清晰简明的语言表达，易于施工人员理解和掌握。
5. 步骤电力二次配管技术交底的步骤可以按以下方式进行：1. 确定交底对象：确定需要交底的执行人员。
2. 准备交底材料：整理和准备相关的技术文件、图纸和说明书等材料。
3. 召开交底会议：安排会议时间和地点，组织交底会议，详细解释和演示电力二次配管技术细节。
4. 提供书面材料：将交底内容整理成书面材料，发放给交底对象，作为参考和备查。
5. 确认理解和签字：要求交底对象确认已理解和掌握交底内容，并在书面材料上签字确认。
6. 总结电力二次配管技术交底对于确保电力配管工程的顺利进行和施工质量的提升非常重要。
通过准确的交底，施工人员能够清楚了解自己的工作职责和要求，提高工作效率和质量。
因此，在电力配管工程中，务必进行详细的技术交底，并确保交底内容的准确性和易理解性。
*以上为电力二次配管技术交底文档的摘要。
*。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.高处作业必须系好安全带，穿防滑鞋，保证人身安全；
5.要保持楼层作业面干净整洁，施工过程产生的垃圾要及时清理；
6.不得违章操作，严禁野蛮施工；
7.对楼层内清理的材料能二次利用的要重新利用，不得随意丢弃；
8.焊口刷漆时，要采用防护措施，防止油漆滴在地上，污染环境，废弃的毛刷、漆桶等要用回收集中堆放；
四、成品保护
1.非专业人员不得敲打或弯折电线导管，导管敷设完成后，要及时套好管堵，不得随意拆除。
2.在砌体砌筑时，不得踩踏电线导管，砌体砌筑后其他工种不得碰撞或弯折电线管路。
六、安全文明施工及环境
1.参加施工人员必须进行安全技术交底，并签字；
2.砂轮锯下料时，必须戴防护眼镜，砂轮锯前方不准朝向路口或行人；
技术交底记录
C2-3
工程名称
天庆·蓝色港湾
交底日期
2018 年 9 月24日
施工单位
兰州二建集团建友工程有限公司
分项工程名称
电气配管 (砌体二次预埋）
交底摘要
页 数
共 3 页，第 2 页
交底内容：
4.敷设管路
砌体到预留洞位置时及时让瓦工预留洞口，管路应敷设在墙体中间位置。敷设管路过程若发现有导管超出墙体时，要将其扳正，但要注意不能用力过猛，避免造成管路折断或变形。若根部超出墙体距离较大，必须进行剔凿，然后重新接管，保证管路位置准确，并且管路的保护层厚度要符合规范要求。敷设管路时容易出现的质量问题要及时整改，尽量避免常见问题的频繁出现。
技术交底记录
C2-3
工程名称
天庆·蓝色港湾
交底日期
2019 年 9 月24日
施工单位
兰州二建集团建友工程有限公司
分项工程名称
电气配管 (砌体二次预埋）
交底摘要
页 数
共 3 页，第 1 页
交底内容：
一、施工准备：
1.材料检验
（1）材料进场后通知相关人员及作业班负责人一同验收，严格按照材料验收步骤及标准进行。
5.管路切断
切断管路使用砂轮锯或钢锯，切断口应平齐，不得有马蹄口。锯断后应用圆锉清楚管口毛刺。
6.管路连接
管路连接包括管路与管路的连接和管路与箱盒的连接两种情况：
a.管道插入套管中，插接到位，套管连接的管路应保持平直。钢管采用套管焊接的方法连接。为了保证连接质量，一般需要特别加工套管，要求套管的内径比所连接的钢管外径大2mm，套管的长度为SC20钢管5cm,SC25钢管6cm。连接时首先把钢管的一端插入套管内1/2处，电焊点焊固定后插入另一端，然后焊接，要求焊接牢固、严密，不得有夹渣、咬肉等质量缺陷问题。
9.验收完的部分要及时回填，保证现场平整、洁净；
10施工要做到“工完料净场地清”，做到现场文明施工。
签
字
栏
交底人
审核人
接受交底人
资料员（签字）：甘肃省建设工程安全质量监督管理局编制
b.管路与箱盒的连接：本项工作应在土建对+1.0m水平控制线进行核查后配合箱盒的安装同时进行。将管道插入箱盒内，进箱钢管有多根时，要排列整齐，两管之间的间距应大于所用锁母边沿宽度的两倍。管道伸入箱体内不得大于5mm,导管进入箱体采用一孔一眼。 焊接钢管敷设时中间应加过线盒，其位置应便于穿线。
7.跨接地线
签
字
栏
交底人
审核人
接受交底人
资料员（签字）：甘肃省建设工程安全质量监督管理局编制
技术交底记录
C2-3
工程名称
天庆·蓝色港湾
交底日期
2018 年 9 月24日
施工单位
兰州二建集团建友工程有限公司
分项工程名称
电气配管 (砌体二次预埋）
交底摘要
页 数
共 3 页，第 3 页
交底内容：
9.导管隐蔽
导管在砌体上固定好，经检查无误，焊缝饱满，在进行隐蔽工程。导管隐蔽时将线槽用水浇湿润，然后采用M10（1：2.5）水泥砂浆抹平。
三、质量标准：
1.主控项目
（1）当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
（2）金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
2.一般项目
管口平整光滑；管与管、管与盒（箱）等器件采用插入法连接时，连接处绑扎牢靠，接口牢靠密封。
对箱盒两端的钢管必须焊接跨接地线，跨接地线的焊接搭接长度应为圆钢直径的6倍，使用扁钢时应三面施焊，焊接搭接长度为扁铁宽度的2倍。
8.管路防腐
埋入砌体的钢导管内外壁必须做防腐处理，一般先做管内壁防腐，可采用灌防锈漆的办法，做好内壁防腐的钢导管要注意保持保持通风干燥，以保证防锈漆干透。外壁防腐采取刷防锈漆的办法，涂刷要均匀。
3.开槽
开槽作业要根据要求进行施工，墙体达到规定的强度后，根据确定的导管线路开槽。用切割机开槽，作业过程为防止扬尘，切割时用水湿润。剔槽的深度要保证管路敷设完成后保护层厚度符合规范要求。照明电气导管保护层厚度大于15mm，消防导管保护层厚度大于30mm。
签
字
栏
交底人
审核人
接受交底人
资料员（签字）：甘肃省建设工程安全质量监督管理局编制
（2）材料进场时必须有相关的资料，资料在有效期内。
2.机具准备
（1）工具：手锤、手锯、捻凿、大锤等。
（2）其它：水平尺、电锤、小线、高凳等。
二、操作工艺：
1.工艺流程
b.钢管敷设：
预留箱盒位置定位→开槽→敷设管路→管路焊接→跨接地线→导管防腐→导管隐蔽
2.预留箱盒位置
为了保证箱盒位置及标高的准确性，现阶段我们采取先预留箱盒位置箱盒的办法。墙体砌筑好后，电工作业班组进行预埋线盒定位，确定电线导管走向。根据图纸设计要求在配电箱的位置处预留一个比箱体尺寸大的洞口。要求左右各大50-100mm，上下各大150mm.开关、插座位置根据图纸设计预埋到位。
