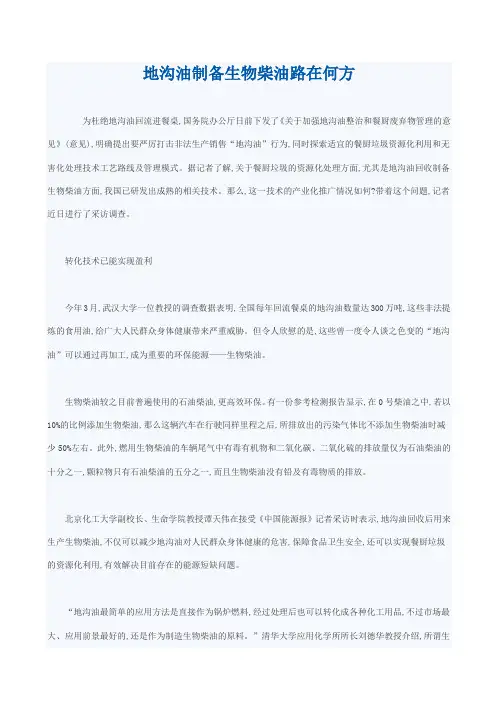

地沟油制备生物柴油路在何方
地沟油制备生物柴油路在何方为杜绝地沟油回流进餐桌,国务院办公厅日前下发了《关于加强地沟油整治和餐厨废弃物管理的意见》(意见),明确提出要严厉打击非法生产销售“地沟油”行为,同时探索适宜的餐厨垃圾资源化利用和无害化处理技术工艺路线及管理模式。
据记者了解,关于餐厨垃圾的资源化处理方面,尤其是地沟油回收制备生物柴油方面,我国已研发出成熟的相关技术。
那么,这一技术的产业化推广情况如何?带着这个问题,记者近日进行了采访调查。
转化技术已能实现盈利今年3月,武汉大学一位教授的调查数据表明,全国每年回流餐桌的地沟油数量达300万吨,这些非法提炼的食用油,给广大人民群众身体健康带来严重威胁。
但令人欣慰的是,这些曾一度令人谈之色变的“地沟油”可以通过再加工,成为重要的环保能源——生物柴油。
生物柴油较之目前普遍使用的石油柴油,更高效环保。
有一份参考检测报告显示,在0号柴油之中,若以10%的比例添加生物柴油,那么这辆汽车在行驶同样里程之后,所排放出的污染气体比不添加生物柴油时减少50%左右。
此外,燃用生物柴油的车辆尾气中有毒有机物和二氧化碳、二氧化硫的排放量仅为石油柴油的十分之一,颗粒物只有石油柴油的五分之一,而且生物柴油没有铅及有毒物质的排放。
北京化工大学副校长、生命学院教授谭天伟在接受《中国能源报》记者采访时表示,地沟油回收后用来生产生物柴油,不仅可以减少地沟油对人民群众身体健康的危害,保障食品卫生安全,还可以实现餐厨垃圾的资源化利用,有效解决目前存在的能源短缺问题。
“地沟油最简单的应用方法是直接作为锅炉燃料,经过处理后也可以转化成各种化工用品,不过市场最大、应用前景最好的,还是作为制造生物柴油的原料。
”清华大学应用化学所所长刘德华教授介绍,所谓生物柴油,是以动植物油脂及废食用油为原料制成的液体燃料。
“我校的地沟油生产生物柴油项目取得巨大进展,其采用的是一种动、植物油制备生物柴油的工艺专利技术,目前该项目的原料转化率已达75%—80%,因此从技术水平来说,产业化问题不大。
地沟油制造生物柴油的技术可行性报告
地沟油制造生物柴油的技术可行性报告一、项目背景随着中国能源危机警钟的敲响，以能源集约化利用为前提，充分开发利用生物能、太阳能等清洁能源，越来越成为一种共识。
据专家预测：新能源与可再生能源将成为全世界和企业发展的新领域。
中国作为一个发展中的国家，面临着经济增长和环境增长保护的双重任务，为了保护环境并实现经济的持续增长，改变能源发展和消费方式，开发利用可再生能源是必要的选择，因此，可再生能源具有广阔的潜力和发展前景。
生物能源是我国第三大能源，仅次于煤和石油，在全部能源消耗中约占15%，是唯一可运输和储存的可再生能源，既可作为燃料用于发电，又能转化为“柴油”等。
生物能源转化为生物柴油，其主要原料来自植物油脂、动物油脂、植物油精练后的下脚料：酸化油、消水油（地沟油）及各种油炸食品后的废弃动植物油脂。
柴油是国家战略物质，广泛用于工程机械、锅炉、工业窑炉、船舶、军舰、农用机械、交通、动力等设备的柴油机燃料。
目前国内对柴油的年需求量超过 1 亿吨，为此，国家每年要花大量的资金进口柴油和原油以满足日益增长的需求。
生物柴油是可再生能源，具有开发利用的广阔前景，具有开发的战略性意义。
我国不仅是世界上餐饮业最发达的国家之一，而且中国料理也是用油最多的料理之一，餐饮业每天都会产生大量的含有动植物油脂的废水。
为了使进入城市污水管道的油脂减量，各地环保部门对餐饮业的油脂排放做出了各种规定，这些规定的共同之处是所有的厨房排水口必须安装油脂截流装置，使用最为普遍的就是油水分离槽，大部分的油脂便被截留在该槽中，这种废油脂被称为“地沟油”。
自从这些油脂是一种可再利用的资源被人们认识以后，它便成了抢手货，一支捞油回收队伍便应运而生。
出现了许多无固定场所、无营业执照、无管理的“三无”废油脂处理加工点，这其中有相当一部分加工点把这些废油经简单处理后，作为精制食用油又重新回到了市场，对居民健康构成了潜在的严重威胁。
这种现象已经发展成全国性的问题，中央电视台及各省市媒体对这种现象都作了跟踪报道，引起了各地政府的高度重视。
利用地沟油制备生物柴油
中国油脂ＣＨＩＮＡＯＩＬＳＡＮＤＦＡｌＳ２００８ＶｏＬ３３Ｎｏ．１ｌ：生物柴癌冀利用地沟油制备生物柴油张勇（中国石油鸟鲁木齐石化公司，鸟鲁木齐８３００１９）摘要：以废弃地沟油为原料，经预处理后采用两步酯化工艺将其转化为生物柴油。
第一步为酸催化预酯化反应，主要是将地沟油中的游离脂肪酸转化为脂肪酸甲酯；第二步为酸催化转酯化反应，主要是进一步将地沟油中的甘三酯转化为甲酯和甘油。
通过正交实验得到预酯化反应的最佳条件为：醇油摩尔比１０：ｌ、催化荆用量１．０％、反应温度７０℃、反应时间４ｈ；转酯化反应的最佳条件为：醇油摩尔比２０：１、催化剂用量６％、反应温度７０℃、反应时间４ｈ。
在最佳反应条件下，甘三酯的酯化率可达到８６．８９％。
关键词：地沟油；酯交换；生物柴油中图分类号：ＴＱ６４５文献标志码：Ａ文章编号：１００３—７９６９（２００８Ｊ１１—００４８—０３ＰｒｅｐａｒａｔｉｏｎｏｆｂｉｏｄｉｅｓｅｌｗｉｔｈｈｏｇｗａｓｈｏｉｌＺＨＡＮＧＹｏｎｇ（ＣＮＰＣＵｒｕｍｑｉＰｅｔｒｏｃｈｅｍｉｃａｌＣｏｍｐｌｅｘＣｈｅｍｉｃａｌＣｏｍｐａｎｙ，Ｕｒｕｍｑｉ８３００１９，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ａｔｗｏ—ｓｔｅｐｐｒｏｃｅｓｓｗａｓｄｅｖｅｌｏｐｅｄｔｏｃｏｎｖｅｒｔｔｈｅｈｏｇｗａｓｈｏｉｌｐｒｅｔｒｅａｔｅｄｔｏｂｉｏｄｉｅｓｅｌ．ＴｈｅｆｉｒｓｔｓｔｅｐＷａｓｅｓｔｅｒｉｆｙｉｎｇＦＦＡｔｏｉｔｓｍｅｔｈｙｌｅｓｔｅｒｓ．ＴｈｅｓｅｃｏｎｄｓｔｅｐＷａｓｔｒａｎｓｅｓｔｅｒｉｆｙｉｎｇｔｈｅｔｒｉｇｌｙｃｅｒｉｄｅｓｉｎｔｈｅｐｒｏｄｕｃｔｓｏｆｔｈｅｆｉｒｓｔｓｔｅｐｔｏｍｅｔｈｙｌｅｓｔｅｒｓａｎｄｇｌｙｃｅｒ０１．Ｔｈｒｏｕｇｈｏｒｔｈｏｇｏｎａｌｅｘｐｅｒｉｍｅｎｔ，ｔｈｅｏｐｔｉｍｕｍｃｏｎ－ｄｉｔｉｏｎｓｗｅｒｅｏｂｔａｉｎｅｄｆｏｒｅｓｔｅｆｉｆｉｃａｔｉｏｎａｓｆｏｌｌｏｗｓ・ｒｅａｃｔｉｏｎｔｅｍｐｅｒａｔｕｒｅ７０℃．ｍｏｌａｒｒａｔｉｏｏｆｍｅｔｈａｎｏｌｔｏｏｉｌ１０：１．ｄｏｓａｇｅｏｆｃａｔａｌｙｓｔ１．Ｏ％ａｎｄｒｅａｃｔｉｏｎｔｉｍｅ４ｈ；ｔｈｅｏｐｔｉｍｕｍｃｏｎｄｉｔｉｏｎｓｏｆｔｒａｎｓｅｓｔｅｒｉｌｉｃａｔｉｏｎｏｂ－ｍｉｎｅｄｗｅｒｅａｓｆｏｌｌｏｗｓ：ｒｅａｃｔｉｏｎｔｅｍｐｅｒａｔｕｒｅ７０ｏＣ，ｍｏｌａｒｒａｔｉｏｏｆｍｅｔｈａｎｏｌｔｏｏｉｌ２０：１，ｄｏｓａｇｅｏｆｃａｔａｌｙｓｔ６％ａｎｄｒｅａｃｔｉｏｎｔｉｍｅ４ｈ．Ｕｎｄｅｒｔｈｅｏｐｔｉｍｕｍｃｏｎｄｉｔｉｏｎｓ．ｔｈｅｔｒａｎｓｅｓｔｅｒｉｆｉｃａｔｉｏｎｒａｔｅｒｅａｃｈｅｄ８６．８９％．Ｋｅｙｗｏｒｄｓ：ｈｏｇｗａｓｈｏｉｌ；ｔｒａｎｓｅｓｔｅｒｉｆｉｃａｔｉｏｎ；ｂｉｏｄｉｅｓｅｌ生物柴油一般是指直接或间接来源于生物产品，其特性与石化柴油相近，可以作为柴油机燃料的物质，包括动植物油的裂化产物或动植物油与短链醇经酯交换反应得到的脂肪酸酯等…。

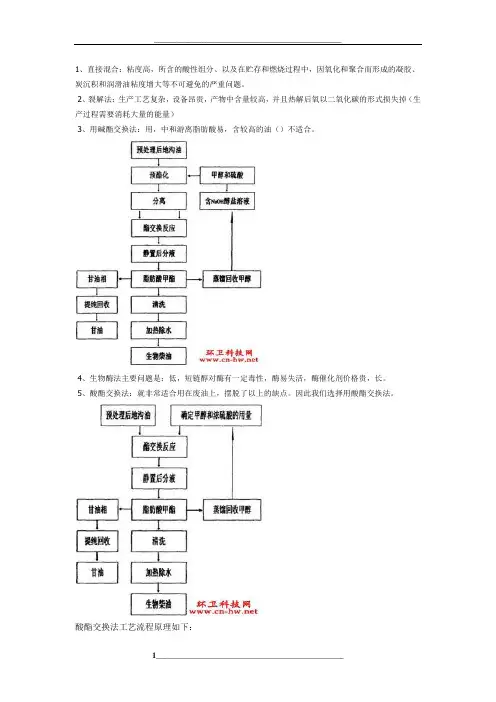

地沟油到生物柴油工艺流程
1、直接混合：粘度高，所含的酸性组分、以及在贮存和燃烧过程中，因氧化和聚合而形成的凝胶、炭沉积和润滑油粘度增大等不可避免的严重问题。
2、裂解法：生产工艺复杂，设备昂贵，产物中含量较高，并且热解后氧以二氧化碳的形式损失掉（生产过程需要消耗大量的能量）3、用碱酯交换法：用，中和游离脂肪酸易，含较高的油（）不适合。
4、生物酶法主要问题是：低，短链醇对酶有一定毒性，酶易失活，酶催化剂价格贵，长。
5、酸酯交换法：就非常适合用在废油上，摆脱了以上的缺点。
因此我们选择用酸酯交换法。
酸酯交换法工艺流程原理如下：1）地沟油的前处理，将水和不纯固体分离掉。
2）地沟油预酯化反应，加入一定量的酸催化剂（浓硫酸）和甲醇，在25 -120℃下，将废油脂中游离脂肪酸转化成脂肪酸甲酯。
3）酯交换反应，预酯化反应后的地沟油在除去下层的废水后，加入一定量的碱催化剂（KOH）和甲醇，在50-120℃下，将中性油脂即脂肪酸甘油酯转化成脂肪酸甲酯。
4）酯交换反应后得到一个粗产品：过量甲醇和副产物甘油的混合物，通过蒸馏分离将甲醇和甘油从产品中分离出去。
5）精制，在特殊的处理剂作用下，可将残留在产品中的催化剂、游离甘油、脂肪酸肥皂、有色物质等杂质转化成不溶或难溶于产品的残渣，从而可非常容易地从产品中分离出去，中和碱催化剂分解脂肪酸肥皂，破坏乳化、脱色、凝絮沉淀。
6）调和，上述工序得到的精制产品，其冰点通常在-3℃—-5℃左右，比石油柴油的高，为了保证在低温下不至于发生燃料系统的堵塞，而添加防寒剂以降低冰点。
7）精密过滤得到产品生物柴油。
在整个生产过程中有废水、废渣和过量原料及副产物产生，处理方法简述如下：1）废水废水→沉降→过滤→脱色、絮凝、中和→过滤↓↓废渣（另外处理）排放←生化处理←爆气2）废渣废渣→发酵→混合→有机复合肥3）副产品反应混合物→分离→副产物→蒸馏、分离→甲醇（回收再利用）↓生物柴油所需原材料表原材料规格地沟油国内收集甲醇>99%（国产）氢氧化钾 >95%（国产）硫酸 70%和95%（国产）处理剂日本公司提供配方（国产）降温剂日本公司指定（国产货）。

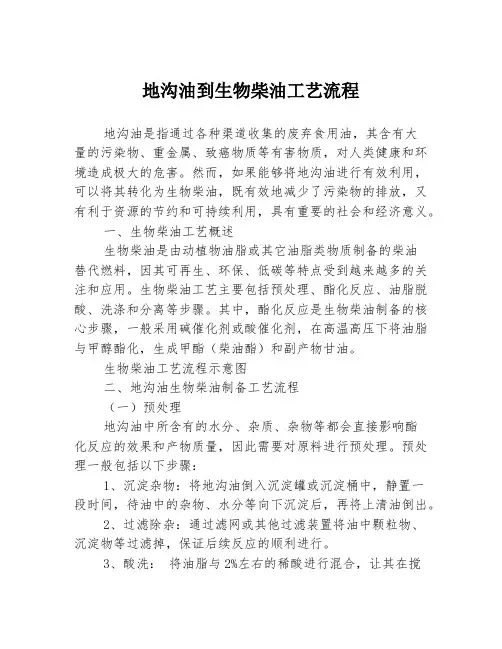

地沟油到生物柴油工艺流程
地沟油到生物柴油工艺流程地沟油是指通过各种渠道收集的废弃食用油，其含有大量的污染物、重金属、致癌物质等有害物质，对人类健康和环境造成极大的危害。
然而，如果能够将地沟油进行有效利用，可以将其转化为生物柴油，既有效地减少了污染物的排放，又有利于资源的节约和可持续利用，具有重要的社会和经济意义。
一、生物柴油工艺概述生物柴油是由动植物油脂或其它油脂类物质制备的柴油替代燃料，因其可再生、环保、低碳等特点受到越来越多的关注和应用。
生物柴油工艺主要包括预处理、酯化反应、油脂脱酸、洗涤和分离等步骤。
其中，酯化反应是生物柴油制备的核心步骤，一般采用碱催化剂或酸催化剂，在高温高压下将油脂与甲醇酯化，生成甲酯（柴油酯）和副产物甘油。
生物柴油工艺流程示意图二、地沟油生物柴油制备工艺流程（一）预处理地沟油中所含有的水分、杂质、杂物等都会直接影响酯化反应的效果和产物质量，因此需要对原料进行预处理。
预处理一般包括以下步骤：1、沉淀杂物：将地沟油倒入沉淀罐或沉淀桶中，静置一段时间，待油中的杂物、水分等向下沉淀后，再将上清油倒出。
2、过滤除杂：通过滤网或其他过滤装置将油中颗粒物、沉淀物等过滤掉，保证后续反应的顺利进行。
3、酸洗：将油脂与2%左右的稀酸进行混合，让其在搅拌过程中进行酸碱中和反应，从而除去一部分杂质和游离脂肪酸。
（二）酯化反应预处理后的地沟油在酯化反应器中与甲醇和碱催化剂（如氢氧化钠、碳酸钠等）一起进行酯化反应。
反应温度一般控制在60℃-70℃左右，反应压力在0.8-1.2MPa之间，反应时间为1-2小时。
酯化反应的产物主要为甲酯和水，同时还有少量的副产物甘油。
（三）油脂脱酸酯化反应后的产物中含有大量的游离脂肪酸，需要对其进行油脂脱酸。
脱酸一般采用酸催化剂反应，如硫酸、盐酸等。
反应温度控制在50℃-60℃之间，反应时间为1-2小时，反应后的产物中游离脂肪酸含量下降到0.5%以下。
（四）洗涤和分离进行完油脂脱酸之后，还需要对产物进行洗涤和分离，以去除残留的催化剂、游离脂肪酸、甘油等杂质物质。

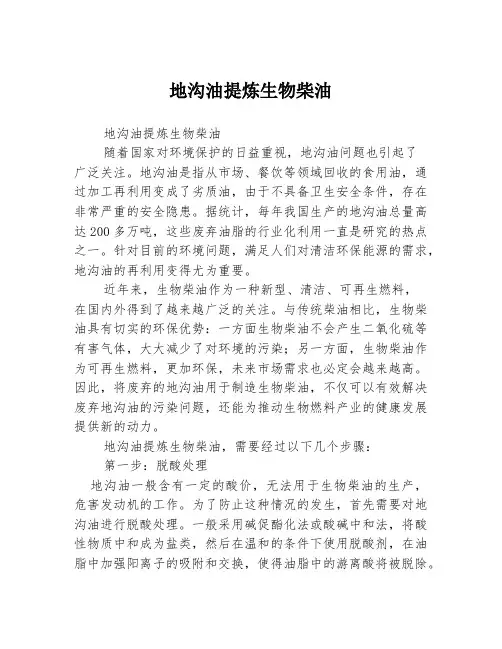

地沟油提炼生物柴油
地沟油提炼生物柴油地沟油提炼生物柴油随着国家对环境保护的日益重视，地沟油问题也引起了广泛关注。
地沟油是指从市场、餐饮等领域回收的食用油，通过加工再利用变成了劣质油，由于不具备卫生安全条件，存在非常严重的安全隐患。
据统计，每年我国生产的地沟油总量高达200多万吨，这些废弃油脂的行业化利用一直是研究的热点之一。
针对目前的环境问题，满足人们对清洁环保能源的需求，地沟油的再利用变得尤为重要。
近年来，生物柴油作为一种新型、清洁、可再生燃料，在国内外得到了越来越广泛的关注。
与传统柴油相比，生物柴油具有切实的环保优势：一方面生物柴油不会产生二氧化硫等有害气体，大大减少了对环境的污染；另一方面，生物柴油作为可再生燃料，更加环保，未来市场需求也必定会越来越高。
因此，将废弃的地沟油用于制造生物柴油，不仅可以有效解决废弃地沟油的污染问题，还能为推动生物燃料产业的健康发展提供新的动力。
地沟油提炼生物柴油，需要经过以下几个步骤：第一步：脱酸处理地沟油一般含有一定的酸价，无法用于生物柴油的生产，危害发动机的工作。
为了防止这种情况的发生，首先需要对地沟油进行脱酸处理。
一般采用碱促酯化法或酸碱中和法，将酸性物质中和成为盐类，然后在温和的条件下使用脱酸剂，在油脂中加强阳离子的吸附和交换，使得油脂中的游离酸将被脱除。
第二步：酯交换反应酯交换反应是生产生物柴油的核心步骤，也称为酯化反应。
该反应将脱酸后的废弃油脂以甲醇与催化剂为反应体系转化成单酯，然后进行分离、洗涤与蒸馏处理即可得到生物柴油。
由于该反应是分解性的，所以它具有反应速度快、产物收率高等特点，同时可以在较低的温度下进行，可以比较好地控制生产成本。
第三步：精炼脱色在酯交换反应后，生产出的生物柴油色泽较深，且含有一定的杂质，需要进行精炼脱色。
精炼脱色的主要目的是使产品颜色更加清晰明亮，减少杂质含量，提高产品的质量。
该步骤通常采用多级蒸馏、离心分离、过滤等多种精细过程，将生物柴油中的杂质与颜色成分加以分离。
香港工厂将“地沟油”转化为生物柴油
化等关键性难题的背景下，生物能源正逐步受到重视。
狄克逊说，从废弃物炼制而来的生物柴油的温室气体排放量比化石燃料
低80%左右。另外，在硫氧化物和颗粒物方面，生物柴油的排放量也比化石燃
料低。
狄克逊预测，为减少二氧化碳排放、降低气候变化风险，到2050年，世
