片式电阻的主要失效机理与失效模式

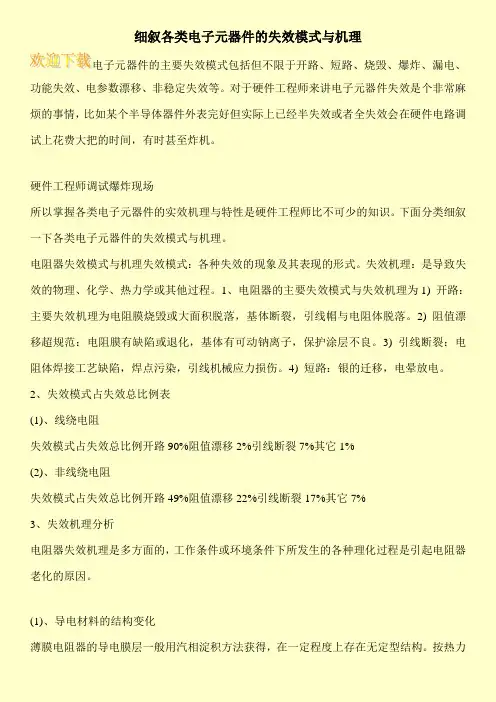

细叙各类电子元器件的失效模式与机理
细叙各类电子元器件的失效模式与机理
电子元器件的主要失效模式包括但不限于开路、短路、烧毁、爆炸、漏电、功能失效、电参数漂移、非稳定失效等。
对于硬件工程师来讲电子元器件失效是个非常麻烦的事情，比如某个半导体器件外表完好但实际上已经半失效或者全失效会在硬件电路调试上花费大把的时间，有时甚至炸机。
硬件工程师调试爆炸现场
所以掌握各类电子元器件的实效机理与特性是硬件工程师比不可少的知识。
下面分类细叙一下各类电子元器件的失效模式与机理。
电阻器失效模式与机理失效模式：各种失效的现象及其表现的形式。
失效机理：是导致失效的物理、化学、热力学或其他过程。
1、电阻器的主要失效模式与失效机理为1) 开路：主要失效机理为电阻膜烧毁或大面积脱落，基体断裂，引线帽与电阻体脱落。
2) 阻值漂移超规范：电阻膜有缺陷或退化，基体有可动钠离子，保护涂层不良。
3) 引线断裂：电阻体焊接工艺缺陷，焊点污染，引线机械应力损伤。
4) 短路：银的迁移，电晕放电。
2、失效模式占失效总比例表
(1)、线绕电阻
失效模式占失效总比例开路90%阻值漂移2%引线断裂7%其它1%
(2)、非线绕电阻
失效模式占失效总比例开路49%阻值漂移22%引线断裂17%其它7%
3、失效机理分析
电阻器失效机理是多方面的，工作条件或环境条件下所发生的各种理化过程是引起电阻器老化的原因。
(1)、导电材料的结构变化
薄膜电阻器的导电膜层一般用汽相淀积方法获得，在一定程度上存在无定型结构。
按热力。

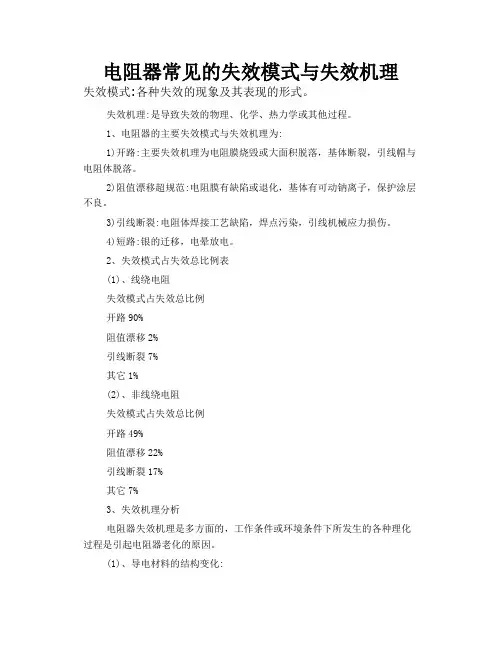

电阻器常见的失效模式与 失效机理
电阻器常见的失效模式与失效机理失效模式:各种失效的现象及其表现的形式。
失效机理:是导致失效的物理、化学、热力学或其他过程。
1、电阻器的主要失效模式与失效机理为:1)开路:主要失效机理为电阻膜烧毁或大面积脱落，基体断裂，引线帽与电阻体脱落。
2)阻值漂移超规范:电阻膜有缺陷或退化，基体有可动钠离子，保护涂层不良。
3)引线断裂:电阻体焊接工艺缺陷，焊点污染，引线机械应力损伤。
4)短路:银的迁移，电晕放电。
2、失效模式占失效总比例表(1)、线绕电阻失效模式占失效总比例开路90%阻值漂移2%引线断裂7%其它1%(2)、非线绕电阻失效模式占失效总比例开路49%阻值漂移22%引线断裂17%其它7%3、失效机理分析电阻器失效机理是多方面的，工作条件或环境条件下所发生的各种理化过程是引起电阻器老化的原因。
(1)、导电材料的结构变化:薄膜电阻器的导电膜层一般用汽相淀积方法获得，在一定程度上存在无定型结构。
按热力学观点，无定型结构均有结晶化趋势。
在工作条件或环境条件下，导电膜层中的无定型结构均以一定的速度趋向结晶化，也即导电材料内部结构趋于致密化，能常会引起电阻值的下降。
结晶化速度随温度升高而加快。
电阻线或电阻膜在制备过程中都会承受机械应力，使其内部结构发生畸变，线径愈小或膜层愈薄，应力影响愈显著。
一般可采用热处理方法消除内应力，残余内应力则可能在长时间使用过程中逐步消除，电阻器的阻值则可能因此发生变化。
结晶化过程和内应力清除过程均随时间推移而减缓，但不可能在电阻器使用期间终止。
可以认为在电阻器工作期内这两个过程以近似恒定的速度进行。
与它们有关的阻值变化约占原阻值的千分之几。
电负荷高温老化:任何情况，电负荷均会加速电阻器老化进程，并且电负荷对加速电阻器老化的作用比升高温度的加速老化后果更显著，原因是电阻体与引线帽接触部分的温升超过了电阻体的平均温升。
通常温度每升高10℃，寿命缩短一半。
如果过负荷使电阻器温升超过额定负荷时温升50℃，则电阻器的寿命仅为正常情况下寿命的1/32。
电子元器件的失效机理和失效模式分析

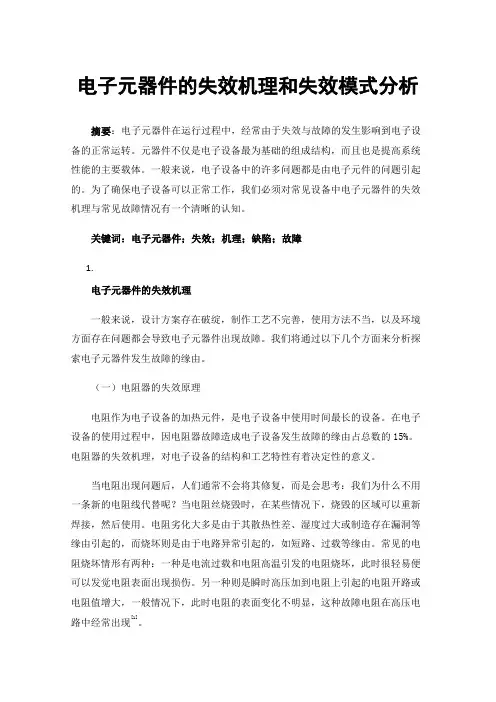

电子元器件的失效机理和失效模式分析摘要：电子元器件在运行过程中，经常由于失效与故障的发生影响到电子设备的正常运转。
元器件不仅是电子设备最为基础的组成结构，而且也是提高系统性能的主要载体。
一般来说，电子设备中的许多问题都是由电子元件的问题引起的。
为了确保电子设备可以正常工作，我们必须对常见设备中电子元器件的失效机理与常见故障情况有一个清晰的认知。
关键词：电子元器件；失效；机理；缺陷；故障1.电子元器件的失效机理一般来说，设计方案存在破绽，制作工艺不完善，使用方法不当，以及环境方面存在问题都会导致电子元器件出现故障。
我们将通过以下几个方面来分析探索电子元器件发生故障的缘由。
（一）电阻器的失效原理电阻作为电子设备的加热元件，是电子设备中使用时间最长的设备。
在电子设备的使用过程中，因电阻器故障造成电子设备发生故障的缘由占总数的15%。
电阻器的失效机理，对电子设备的结构和工艺特性有着决定性的意义。
当电阻出现问题后，人们通常不会将其修复，而是会思考：我们为什么不用一条新的电阻线代替呢？当电阻丝烧毁时，在某些情况下，烧毁的区域可以重新焊接，然后使用。
电阻劣化大多是由于其散热性差、湿度过大或制造存在漏洞等缘由引起的，而烧坏则是由于电路异常引起的，如短路、过载等缘由。
常见的电阻烧坏情形有两种：一种是电流过载和电阻高温引发的电阻烧坏，此时很轻易便可以发觉电阻表面出现损伤。
另一种则是瞬时高压加到电阻上引起的电阻开路或电阻值增大，一般情况下，此时电阻的表面变化不明显，这种故障电阻在高压电路中经常出现[1]。
电阻失效通常是因为致命故障和漂移参数故障。
结合电子设备的实际使用情况我们发现，由前者原因引发电阻器故障的占比可高达90%，包含了短路，机械损伤，接触损坏等等情形，而一般只有10%的电阻故障是由漂移参数故障引起的。
另外接触不良非常容易引起故障，而出现接触不良的情形主要是因为：（1）接触压力太大导致弹簧片松弛，接触点偏离轨道。
常见的电子元器件失效机理与分析
常见的电子元器件失效机理与分析电子元器件的主要失效模式包括但不限于开路、短路、烧毁、爆炸、漏电、功能失效、电参数漂移、非稳定失效等。
对于硬件工程师来讲电子元器件失效是个非常麻烦的事情，比如某个半导体器件外表完好但实际上已经半失效或者全失效会在硬件电路调试上花费大把的时间，有时甚至炸机。
硬件工程师调试爆炸现场所以掌握各类电子元器件的实效机理与特性是硬件工程师比不可少的知识。
下面分类细叙一下各类电子元器件的失效模式与机理。
电阻器失效失效模式：各种失效的现象及其表现的形式。
失效机理：是导致失效的物理、化学、热力学或其他过程。
电阻器的失效模式与机理▶开路：主要失效机理为电阻膜烧毁或大面积脱落，基体断裂，引线帽与电阻体脱落。
▶阻值漂移超规范：电阻膜有缺陷或退化，基体有可动钠离子，保护涂层不良。
▶引线断裂：电阻体焊接工艺缺陷，焊点污染，引线机械应力损伤。
▶短路：银的迁移，电晕放电。
失效模式占失效总比例表▶线绕电阻：▶非线绕电阻：失效模式机理分析电阻器失效机理是多方面的，工作条件或环境条件下所发生的各种理化过程是引起电阻器老化的原因。
▶导电材料的结构变化：薄膜电阻器的导电膜层一般用汽相淀积方法获得，在一定程度上存在无定型结构。
按热力学观点，无定型结构均有结晶化趋势。
在工作条件或环境条件下，导电膜层中的无定型结构均以一定的速度趋向结晶化，也即导电材料内部结构趋于致密化，能常会引起电阻值的下降。
结晶化速度随温度升高而加快。
电阻线或电阻膜在制备过程中都会承受机械应力，使其内部结构发生畸变，线径愈小或膜层愈薄，应力影响愈显著。
一般可采用热处理方法消除内应力，残余内应力则可能在长时间使用过程中逐步消除，电阻器的阻值则可能因此发生变化。
结晶化过程和内应力清除过程均随时间推移而减缓，但不可能在电阻器使用期间终止。
可以认为在电阻器工作期内这两个过程以近似恒定的速度进行。
与它们有关的阻值变化约占原阻值的千分之几。
电负荷高温老化：任何情况，电负荷均会加速电阻器老化进程，并且电负荷对加速电阻器老化的作用比升高温度的加速老化后果更显著，原因是电阻体与引线帽接触部分的温升超过了电阻体的平均温升。
简述片式厚膜电阻器的典型失效模式、机理及原因
简述片式厚膜电阻器的典型失效模式、机理及原因摘要：首先，本文对片式厚膜电阻器的工艺流程及片式薄膜电阻器薄膜层形成原理进行了简单的介绍；然后；对片式厚膜电阻器典型的失效模式和失效机理进行了总结；最后，通过案例，对片式厚膜电阻器两种典型的失效现象的原因进行了分析，对于相关工作人员了解片式厚膜电阻器的失效原因和机理，从而改善其工艺过程具有一定的参考价值。
关键词：片式厚膜电阻器；工艺流程；形成原理；失效模式；失效机理；失效分析引言近年来，随着电子设备朝短小轻薄的方向发展，片式电阻器行业也得到了迅速的发展，其可靠性问题也引起了人们越来越多的关注。
虽然片式电阻器的工艺流程得到了很大的改善，但当产品投入市场使用时，其失效现象仍时有发生，因此，本文对片式厚膜电阻器的典型失效模式、机理和原因进行了研究，以供相关工作人员参考。
一、片式厚膜电阻器工艺简述片式厚膜电阻器的工艺流程为：在已预制沟槽的陶瓷基板上印刷背电极→ 印刷面电极→ 高温烧结→ 印刷电阻体→ 高温烧结→ 印刷保护玻璃→ 高温烧结→激光调阻→ 印刷保护玻璃→ 印刷标记→ 折条→端电极溅射→折粒→ 电镀镍锡→成品测量→ 筛选→质量一致性检验→ 测试和包装→入库交付。
二、片式薄膜电阻器薄膜层形成原理目前世界上合金薄膜层的制备方法包括离子镀、真空蒸镀和溅射镀膜，其中溅射镀膜主要是离子束溅射。
离子束溅射的方法具有溅射薄膜纯度高、质量好，可溅射金属或者合金，并且多数离子以离子态沉积使得薄膜层与衬底附着力强，采用离子束溅射的优势还包括可以分别精准控制离子源的电流和能量等参数指标。
因此采用离子束溅射方式是目前制备片式薄膜电阻器薄膜层最理想的一种方式。
离子束溅射的原理是让工作气体（Ar气）进入离子束溅射镀膜机中的离子枪中，电离后产生离子流Ar+。
当离子流Ar+经屏栅栅网加速后，持续轰击合金靶材，溅射出的靶材原子飞出靶材后沉积在衬底（基板）上，然后晶粒逐渐生长形成连续的薄膜层。
失效模式
电子元器件主要失效模式和机理介绍本报编辑：韩双露时间: 2009-5-22 17:16:45 来源: 电子制造商情中国赛宝实验室分析中心陈媛摘要：电子元器件的种类繁多，相应的失效模式和机理也很多，本文归纳和总结电子元器件的失效模式、分析和验证电子元器件的失效机理。
针对失效模式和失效机理采取有效措施，是不断提高电子元器件可靠性水平的过程。
关键词：电子元器件、可靠性、失效模式、失效机理引言电子元器件的失效主要是在产品的制造、试验、运输、存储和使用等过程中发生的，与原材料、设计、制造、使用密切相关。
电子元器件的种类很多，相应的失效模式和机理也很多。
失效模式是指失效的外在直观失效表现形式和过程规律，通常指测试或观察到的失效现象、失效形式，如开路、短路、参数漂移、功能失效等。
失效机理是指失效的物理、化学变化过程，微观过程可以追溯到原子、分子尺度和结构的变化，但与此相对的是它迟早也要表现出的一系列宏观（外在的）性能、性质变化，如疲劳、腐蚀和过应力等。
从现场失效和试验失效中去收集尽可能多的信息(包括失效形态、失效表现现象及失效结果等)进行归纳和总结电子元器件的失效模式，分析和验证失效机理，并针对失效模式和失效机理采取有效措施，是不断提高电子元器件可靠性水平的过程。
1 集成电路失效模式和机理介绍集成电路的主要失效模式有功能失效、参数漂移、短路、开路等。
集成电路失效模式统计分布见图1。
图1 集成电路失效模式分布集成电路的主要失效机理有：1）过电应力（EOS）：是指元器件承受的电流、电压应力或功率超过其允许的最大范围。
2）静电损伤(ESD)：微电子器件在加工生产、组装、贮存以及运输过程中，可能与带静电的容器、测试设备及操作人员相接触，所带静电经过器件引脚放电到地，使器件受到损伤或失效3）闩锁效应（latch-up）：集成电路由于过电应力触发内部寄生晶体管结构而呈现的一种低阻状态，这种低阻状态在触发条件去除或终止后仍会存在。
电阻失效分析精选全文完整版
片式厚膜电阻器—电极断裂开路1) 样品名称：片式厚膜电阻器2) 背景：型号为5.6K Ω/1206和47K Ω/1206，在使用一年后发现失效。
3) 失效模式：阻值超差和开路。
4) 失效机理：面电极的银层断裂是样品开路和阻值增大的原因。
5) 分析结论：电极的银层断裂是由于焊接时，在Pb-Sn 焊料边缘的面电极Ag 大量熔于焊料中，形成边缘的Ag 层空洞，在长期工作过程Ag 的迁移和腐蚀造成空洞的扩大甚至断开而导致电子开路。
6) 分析说明：失效品外观显示，端电极焊接不良（图1）。
X-RAY 观察分析，在端电极和面电极相连的区域发现面电极有断裂空洞（图2），在与端电极焊料边缘相连的面电极Ag 层部分，都有不连续的现象，形成一条把银层断开的空洞；同时，样品研磨切面也可见到银层空隙，开封都能观察到面电极银层不连续带状空隙（图3），因此，面电极在焊料边缘的空隙造成银层不连续是造成样品电阻增大和开路的真正原因。
面电极在焊料边缘出现不连续或空洞的原因是在焊接过程中，靠近端电极的面电极中的Ag 在焊接过程中大量损耗掉，“熔化”在焊料之中，形成边缘面电极局部区域的Ag 层空洞。
在长时间的使用过程中，由于Ag 迁移或者被腐蚀，空洞的扩大导致银层开路。
图1 样品的典型外貌 图2面电极有断裂空洞图3 面电解银层不连续带状空隙端电极面电极厚膜浆料陶瓷基片面电极断裂面电极端电极断裂处氧化膜电阻器—电解腐蚀开路1) 样品名称：氧化膜电阻器2) 背景：标称值为22KΩ±5%/2W，使用过程中出现开路。
3) 失效模式：电阻开路。
4) 失效机理：在水汽和直流电场作用下，镍铬膜被电解腐蚀开路。
5) 分析结论：电阻器镍铬膜在水汽和直流电场作用下，发生电解腐蚀开路，包封料中有少量的K+、Cl－加速了电解腐蚀的发生。
6) 分析说明：10只样品具有相同的失效模式－开路。
开封表明：电阻膜由于局部被腐蚀而导致电阻开路。
具体的腐蚀过程如下：电阻器在潮湿环境工作时，水份透过包封材料吸附在导电膜或刻槽表面，在直流电场作用下会在导电膜有缺陷的地方首先产生电解腐蚀。
电容器的常见失效模式和失效机理
电容器的常见失效模式和失效机理电容器的常见失效模式有――击穿短路；致命失效――开路；致命失效――电参数变化（包括电容量超差、损耗角正切值增大、绝缘性能下降或漏电流上升等；部分功能失效――漏液；部分功能失效――引线腐蚀或断裂；致命失效――绝缘子破裂；致命失效――绝缘子表面飞弧；部分功能失效引起电容器失效的原因是多种多样的。
各类电容器的材料、结构、制造工艺、性能和使用环境各不相同，失效机理也各不一样。
各种常见失效模式的主要产生机理归纳如下。
3.1失效模式的失效机理3.1.1引起电容器击穿的主要失效机理①电介质材料有疵点或缺陷，或含有导电杂质或导电粒子；②电介质的电老化与热老化；③电介质内部的电化学反应；④银离子迁移；⑤电介质在电容器制造过程中受到机械损伤；⑥电介质分子结构改变；⑦在高湿度或低气压环境中极间飞弧；⑧在机械应力作用下电介质瞬时短路。
3.1.2引起电容器开路的主要失效机理①引线部位发生“自愈“，使电极与引出线绝缘；②引出线与电极接触表面氧化，造成低电平开路；③引出线与电极接触不良；④电解电容器阳极引出箔腐蚀断裂；⑤液体电解质干涸或冻结；⑥机械应力作用下电介质瞬时开路。
3.1.3引起电容器电参数恶化的主要失效机理①受潮或表面污染；②银离子迁移；③自愈效应；④电介质电老化与热老化；⑤工作电解液挥发和变稠；⑥电极腐蚀；⑦湿式电解电容器中电介质腐蚀；⑧杂质与有害离子的作用；⑨引出线和电极的接触电阻增大。
3.1.4引起电容器漏液的主要原因①电场作用下浸渍料分解放气使壳内气压上升；②电容器金属外壳与密封盖焊接不佳；③绝缘子与外壳或引线焊接不佳；④半密封电容器机械密封不良；⑤半密封电容器引线表面不够光洁；⑥工作电解液腐蚀焊点。
3.1.5引起电容器引线腐蚀或断裂的主要原因①高温度环境中电场作用下产生电化学腐蚀②电解液沿引线渗漏，使引线遭受化学腐蚀；③引线在电容器制造过程中受到机械损伤；④引线的机械强度不够。
