土木工程材料实验指导书
由各部位抽取大致相等的试样共 8 份，组成一组试样。进行各项实验 的每组试样应不小于表 1 规定的最少取样量。 表 1 试样的最少取样量
集 料 种 类 项 目 筛 分 析
细 集 料 （g） 10.0 4400 10 16.0 15
粗集料（kg） 集料最大粒径（mm） 20.0 25.0 31.5 20 30 30 40.0 40 63.0 60 80.0 80V0 源自d 2 h 3 4 （cm ）
（4）组织均匀的石料，其体积密度应为 3 个试件测得结果的
-6-
平均值;组织不均匀的石料，应记录最大与最小值。 （三）孔隙率的计算 将已经求出的同一石料的密度和表观密度（用同样的单位表示）代入
t t' 100 下式计算得出该石料的孔隙率： P0 t
3 3
-7-
WX
m 2 m1 100 m1
式中：Wx—石料吸水率，%； m1—烘干至恒重时试件的质量，g ； m2—吸水至恒重时试件的质量，g ； （7）组织均匀的试件，取三个试件实验结果的平均值作为测定值; 组织不均匀的，则取 5 个试件实验结果的平均值作为测定值。 五、实验结果分析与讨论 （一）实验所得各项结果是否符合要求？ （二）石料试样的细度对密度的测定结果有影响吗？为什么？ 六、思考题 根据本实验中孔隙率及体积吸水率的实验结果， 分析出该材料的孔隙 构造状况。
-1-
一、基本任务： 土木工程材料实验是《土木工程材料》课的实践性教学环节，它的基 本任务是： 1、通过实验使学生熟悉主要土木工程材料的标准、规范与技术要求， 对具体材料的性状有进一步的了解，巩固与丰富理论知识； 2、使学生掌握常规材料的基本实验方法、手段和操作技能，学会正 确使用各种仪器和实验设备， 具有对常用土木工程材料独立进行质量 检定的能力； 3、进行科学研究的基本训练，掌握处理实验数据的科学方法，培养 学生运用所学理论进行科学研究、分析问题和解决问题的能力，树立 实事求是的科学态度和严谨的工作作风； 4、通过理论与实践的结合，巩固和加深对所学基本原理的理解，并 在某些方面得到充实和提高。培养学生的工程实践能力和创新能力。 二、基本要求： 为了达到上述学习目的，学生必须做到： 1、实验前做好预习，明确实验目的、基本原理及操作要点，并应对 实验所用的仪器、材料有基本的了解。 2、在实验的整个过程中要建立严密的科学工作秩序，严格遵守实验 操作规程，注意观察实验现象，详细做好实验记录。 3、对实验结果进行分析，做好实验报告。 4、对设计、研究和综合等提高型实验，要求同学们按照实验指导书
- 10 -
筛中一起过筛。按此顺序进行，至各号筛全部筛完为止。 3、试样在各号筛上的筛余量均不得超过下式的量： 质量仲裁时，
mr A d 300 A d 200
生产控制检验时，
mr
式中：mr—筛余量，g
D—筛孔尺寸，mm
A—筛的面积，mm
2
4、称量各号筛筛余试样的质量，精确至 1g。所有各号筛的筛余试样 质量和底盘中剩余试样质量的总和与筛余前的试样总质量相比， 其差 值不得超过 1%。 否则应将该筛余试样分成两份，再次进行筛分，并以其筛余量之和作 为该号筛的筛余量。 5、计算实验结果 6、分计筛余百分率 确至 0.1%)。 7、 累计筛余百分率 该号筛上的分计筛余百分率与大于该号筛的各 各号筛的筛余量除以试样总质量的百分率(精
3
t
m1 m2 V1 V2 （g/cm3）
式中： ρt—石料密度，g/cm ； m1—实验前试样加瓷皿总质量，g；
-53
m2—实验后剩余试样加瓷皿总质量，g； V1—李氏瓶第一次读数，mL（cm ） ； V2—李氏瓶第二次读数，mL（cm ） 。 7、以两次实验结果的算术平均值作为测定值，如两次实验结果相差 大于 0.02g/cm 时，应重新取样进行实验。 （二）表观密度（体积密度）实验（量积法） （1）将石料加工成规则几何形状的试件（3 个）后放入烘箱内， 以（100±5）℃的温度烘干至恒重。用游标卡尺量其尺寸（精确至 0.01cm） ，并计算其体积 V0（cm ） 。然后再用天平称其质量 m（精确至 0.01g） 。按下式计算其表观密度：
-8-
实验二：集料实验
一、实验意义和目的 通过实验使学生掌握测定混凝土用集料技术的方法、熟悉有关规范、 根据实验数据能够做出能否用其配制混凝土以及配制后对混凝土所 能产生的技术、经济效果的判断；取得配制混凝土所需的骨料实验数 据。 二、实验原理 砂的颗粒级配，即表示砂大小颗粒的搭配情况。砂的粗细程度，是指 不同粒径的砂粒混合在一起后的总体的粗细程度，通常有粗纱、中砂 与细纱之分。在配制混凝土时，这两个因素（砂的颗粒级配和砂的粗 细程度）应同时考虑。控制砂的颗粒级配和粗细程度有很大的技术经 济意义， 它们是评定砂质量的重要指标。 用级配区表示砂的颗粒级配， 用细度模数表示砂的粗细。 砂的近似密度，堆积密度及含水率是其基本性质指标，同时也是配制 混凝土所需的的重要指标。 三、实验装置和仪器 实验筛、托盘天平、烘箱、容量瓶、台秤、磅秤、振动台等 四、实验方法和步骤 (一) 取样方法及数量 细集料的取样应按批进行，每批总量不宜超过 400m 或 600t。在料堆 取样时，取样部位应均匀分布。取样前应将取样部位表层铲除，然后
广东工业大学华立学院
《土木工程材料》 实验指导书
专
业 ______________________ 级 班_ 组 __
年级班组 __ 学
号 ______________________
学生姓名 ______________________ 指导教师 ______________________
-0-
-2-
的要求，认真设计实验，通过实验研究，得出结论，找出规律。 三、注意事项： 在进行土木工程材料的实验时，应注意三个方面的技术问题： 1、抽样技术，即要求试样具有代表性； 2、测试技术，包括仪器的选择、试件的制备、测试条件及方法； 3、实验数据的整理方法。材料的质量指标和实验所得的数据是有条 件的，相对的，是与取样、测试和数据处理密切相关的。其中任何一 项改变时，实验结果将随之发生或大或小的变化。因此，检验材料质 量，划分等级标号时，上述三个方面均须按照国家规定的标准方法或 通用的方法进行。否则，就不能根据有关规定对材料质量进行评定， 或相互之间进行比较。 四、编写说明： 1、本指导书按新课程教学大纲和实验教学大纲要求选材，根据现行 国家（或行业）标准或其他规范、资料编写的，并不包括所有的土木 工程材料的全部内容。 2、由于科学技术水平和生产条件不断发展，今后遇到本书范围以外 的实验时，可查阅有关指导文件，并注意各种土木工程材料标准和实 验方法的修订动态，以作相应修改。
式中：P0—石料孔隙率，%； ρt—石料的密度，g/cm ； ρ't—石料的体积密度，g/cm ； （四）吸水率实验 （1）将石料试件加工成直径和高均为 50mm 的圆柱体或边长为 50mm 的立方体试件;如采用不规则试件，其边长不少于 40～60mm，每组试 件至少 3 个，石质组织不均匀者，每组试件不少于 5 个。用毛刷将试 件洗涤干净并编号。 （2）将试件置于烘箱中，以（100±5）℃的温度烘干至恒重。在干 燥器中冷却至室温后以天平称其质量 m1（g） ，精确至 0.01g（下同） 。 （3）将试件放在盛水容器中，在容器底部可放些垫条如玻璃管或玻 璃杆使试件底面与盆底不致紧贴，使水能够自由进入。 （4）加水至试件高度的 1/4 处;以后每隔 2h 分别加水至高度的 1/2 和 3/4 处; 6h 后将水加至高出试件顶面 20mm 以上，并再放置 48h 让 其自由吸水。这样逐次加水能使试件孔隙中的空气逐渐逸出。 （5）取出试件，用湿纱布擦去表面水分，立即称其质量 m2（g） 。 （6）按下列公式计算石料吸水率（精确至 0.01%） ：
-4-
（一）密度实验(李氏比重瓶法) 1、将石料试样粉碎、研磨、过筛后放入烘箱中，以 100±5℃的温度 烘干至恒重。烘干后的粉料储放在干燥器中冷却至室温，以待取用。 2、在李氏瓶中注入煤油或其他对试样不起反应的液体至突颈下部的 零刻度线以上，将李氏比重瓶放在温度为(t±1)℃的恒温水槽内（水 温必须控制在李氏比重瓶标定刻度时的温度)， 使刻度部分浸入水中， 恒温 0.5 小时。记下李氏瓶第一次读数 V1（准确到 0.05mL，下同） 。 3、从恒温水槽中取出李氏瓶，用滤纸将李氏瓶内零点起始读数以上 的没有煤油的部分仔细擦净。 4、取 100g 左右试样，用感量为 0.001g 的天平（下同）准确称取瓷 皿和试样总质量 m1。 用牛角匙小心将试样通过漏斗渐渐送入李氏瓶内 （不能大量倾倒，因为这样会妨碍李氏瓶中的空气排出，或在咽喉部 分形成气泡， 妨碍粉末的继续下落） ， 使液面上升接至 20mL 刻度处 （或 略高于 20mL 刻度处） ，注意勿使石粉粘附于液面以上的瓶颈内壁上。 摇动李氏瓶，排出其中空气，至液体不再发生气泡为止。再放入恒温 水槽，在相同温度下恒温 0.5 小时，记下李氏瓶第二次读数 V2。 5、准确称取瓷皿加剩下的试样总质量 m2。 6、石料试样密度按下式计算（精确至 0.01g/cm ） ：
-3-
实验一：材料基本物理性质实验
一、实验意义和目的 在土木工程各类建筑物中，材料要受到各种物理、化学、力学因素单 独及综合作用。 因此， 对土木工程材料性质的要求是严格和多方面的。 材料基本性质的实验项目较多，如密度，表观密度，孔隙率和吸水率 等，对于各种不同材料及不同用途，测试项目及测试方法视具体要求 而有一定差别。 通过此项实验，使学生掌握材料的基本物理性质及其测试原理和方 法。 二、实验原理 本实验以石料为例，介绍材料的几种常用物理性能实验方法。其基本 性质包括密度，表观密度，孔隙率和吸水率等。石料密度是指石料矿 质单位体积（不包括开口与闭口孔隙体积）的质量。表观密度是指石 料在干燥状态下包括孔隙在内的单位体积固体材料的质量。 形状不规 则石料的毛体积密度可采用静水称量法或蜡封法测定； 对于规则几何 形状的试件，可采用量积法测定其体积密度。孔隙率是指材料的体积 内， 孔隙体积所占的比例。 吸水性是指材料与水接触吸收水分的性质， 当材料吸水饱和时，其含水率称为吸水率。 三、实验装置和仪器 李氏比重瓶、烘箱、干燥器、天平、恒温水槽、游标卡尺等 四、实验方法和步骤
(建筑工程管理)土木工程材料实验实验指导书精编
（建筑工程管理）《土木工程材料实验》实验指导书《土木工程材料实验》实验指导书南京航空航天大学土木工程系2004.9实验壹、水泥胶砂强度检验（壹）试验目的根据国家标准要求，测定水泥各龄期的强度，从而确定或检验水泥的强度等级。
（二）主要仪器设备水泥胶砂搅拌机、胶砂振实台（台面有卡具）、模套、试模（三联模）、抗折试验机、抗压试验机及抗折和抗压夹具、刮平直尺等。
（三）试验方法及步骤1.试验前准备（1）将试模擦净，四周模板和底座的接触面应涂黄油，紧密装配，防止漏浆，内壁均匀刷壹层薄机油。
（2）水泥和标准砂的质量比为1：3，水灰比为0.5。
（3）每成型三条试件需称量水泥450±2g，标准砂1350±5g。
拌合用水量为225±1ml。
（4）标准砂应符合国标要求。
2.试件成型（1）把水加入锅里，再加入水泥，把锅固定。
然后立即开动机器，低速搅拌30s后，在第二个30s开始的同时均匀地将砂子加入，把机器转至高速再加拌30s。
停拌90s，在第壹个15s内用壹胶皮刮具将叶片和锅壁上的胶砂，刮入锅中间。
在高速下继续搅拌60s。
各个搅拌阶段，时间误差应在±1s之内。
（2）将空试模和模套固定在振实台上，用壹个适当勺子直接从搅拌锅里将胶砂分二层装入试模，装第壹层时，每个槽内约放300g胶砂，用大播料器垂直架在模套顶部沿每个模槽来回壹次将料层播平，接着振实60次。
再装入第二层胶砂，用小播平器播平，再振实60次。
（3）从振实台上取下试模，用壹金属直尺以近90?的角度架在试模模顶的壹端，然后沿试模长度方向以横向锯割动作慢慢向另壹端移动，壹次将超过试模部分的胶砂刮去，且用同壹直尺以近乎水平的情况下将试体表面抹平。
（4）在试模上作标记或加字条表明试件编号和试件相对于振实台的位置。
（5）试验前和更换水泥品种时，搅拌锅、叶片等须用湿布抹擦干净。
3.养护（1）试件编号后，将试模放入雾室或养护箱（温度20±1℃，相对湿度大于90%），箱内篦板必须水平，养护20～24h后，取出脱模，脱模时应防止试件损伤，硬化较慢的水泥允许延期脱模，但须记录脱模时间。
《土木工程材料》实验指导书详解
《土木工程材料》实验指导书目录实验一水泥性能检测 (1)一、水泥标准稠度用水量测试 (1)二、水泥凝结时间测试 (2)三、水泥体积安定性测试 (4)四、水泥胶砂强度测试 (6)实验二混凝土的配合比设计 (10)实验三钢筋性能检测 (17)一、钢筋的拉伸实验 (17)二、钢筋的冷弯实验 (19)实验四砖性能检测 (21)一、外观质量检测 (21)二、尺寸偏差检测 (22)三、抗压强度检测 (22)实验一水泥性能检测一、水泥标准稠度用水量测试（标准法）1、实验目的水泥的凝结时间、安定性均受水泥浆稀稠程度的影响，为了不同水泥具有可比性，水泥必须有一个标准稠度，通过此项实验测定水泥浆达到标准稠度时的用水量，作为凝结时间和安定性实验用水量的标准。
2、实验原理水泥标准稠度的净浆对标准试杆的沉入具有一定的阻力。
通过测试不同含水量的水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。
3、主要仪器设备⑴水泥净浆搅拌机：主要由搅拌锅、搅拌叶片、传动机构和控制系统组成。
⑵水泥标准稠度和凝结时间测定仪（包括试杆和试模），如图1所示。
1．铁座；2．金属圆棒；3．松紧螺丝；4．指针；5．标尺水泥标准稠度和凝结时间测定仪试杆和试模图14、实验步骤⑴ 用湿布将搅拌锅和搅拌叶片擦湿，将拌合水(W)倒入搅拌锅内，然后在5～10s 内小心将称好的500 g 水泥加入水中，将搅拌锅固定在搅拌机的锅座上，升至搅拌位置。
⑵ 启动搅拌机，低速搅拌120s ，停15s ，同时将叶片和锅壁上的水泥浆刮入锅中间，接着高速搅拌120s 停机。
⑶ 拌合结束后，立即将水泥净浆装入已置于玻璃底板上的试模中，用小刀插捣，轻轻振动数次，抹平后迅速将试模和底板移到维卡仪上，降低试杆直至与净浆表面正好接触，拧紧螺丝1～2s 后，突然放松，使试杆垂直自由地沉入水泥净浆中。
在试杆停止沉入或释放试杆30s 时，记录试杆距底板之间的距离。
注意事项：① 水泥标准稠度用水量测定仪的金属棒应能自由滑动。
土木工程材料实验指导书

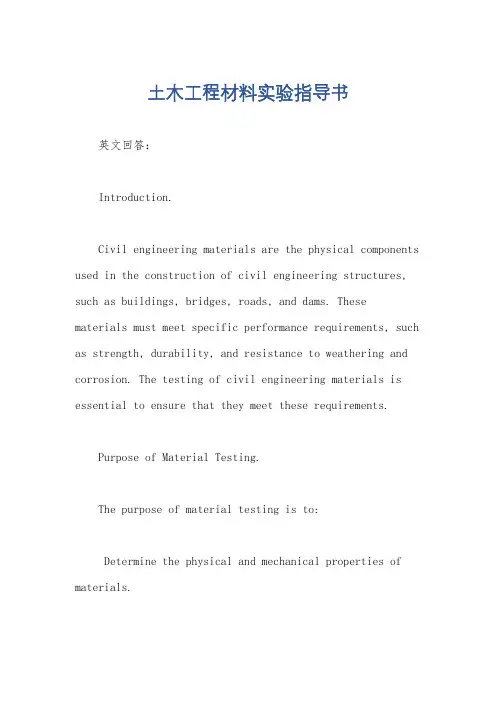

土木工程材料实验指导书英文回答：Introduction.Civil engineering materials are the physical components used in the construction of civil engineering structures, such as buildings, bridges, roads, and dams. These materials must meet specific performance requirements, such as strength, durability, and resistance to weathering and corrosion. The testing of civil engineering materials is essential to ensure that they meet these requirements.Purpose of Material Testing.The purpose of material testing is to:Determine the physical and mechanical properties of materials.Evaluate the performance of materials under different conditions.Identify and characterize defects in materials.Develop new materials with improved properties.Types of Material Tests.There are a wide variety of material tests that can be performed on civil engineering materials. These tests can be classified into two main categories:Destructive tests: These tests require the material to be destroyed in order to obtain the desired information. Examples of destructive tests include tensile tests, compression tests, and flexural tests.Non-destructive tests: These tests do not require the material to be destroyed. Examples of non-destructive tests include ultrasonic testing, radiography, and magnetic particle inspection.Material Testing Procedures.The procedures for material testing vary depending on the type of test being performed. However, there are some general steps that are common to all material testing procedures:1. Sample preparation: The material sample must be prepared in accordance with the relevant test standard. This may involve cutting, shaping, or polishing the sample.2. Testing: The sample is subjected to the desired test conditions. This may involve applying a load, exposing the sample to a corrosive environment, or heating the sample.3. Data collection: The results of the test are recorded and analyzed.4. Interpretation: The test results are interpreted to determine the material's properties or performance.Material Testing Equipment.A variety of equipment is used to perform material testing. This equipment includes:Universal testing machines: These machines are used to perform a variety of destructive tests, such as tensile tests, compression tests, and flexural tests.Hardness testers: These devices are used to measure the hardness of materials.Ultrasonic testing equipment: This equipment is used to perform non-destructive tests to detect defects in materials.Radiography equipment: This equipment is used to perform non-destructive tests to visualize defects in materials.Magnetic particle inspection equipment: This equipment is used to perform non-destructive tests to detect surfacedefects in materials.Material Testing Standards.There are a number of organizations that develop standards for material testing. These organizations include:American Society for Testing and Materials (ASTM)。
土木工程实验指导书
目录实验一土木工程实验简介和基础实训 (2)实验二钢筋混凝土梁正截面受弯性能的比对实验（一） (4)实验三钢筋混凝土梁正截面受弯性能的比对实验（二） (5)实验四等强度梁应变测定实验、桥路变换接线实验 (7)实验五裂缝宽度测定、回弹法测强、钢筋探测 (13)实验六钢筋混凝土梁正截面受弯性能的比对实验（三） (24)实验七钢筋混凝土梁正截面受弯性能的比对实验（四） (28)实验一：土木工程实验简介和基础实训一、实验目的1、了解土木工程实验的意义2、掌握粘贴电阻应变片的技术 二、实验材料与辅助器具电烙铁、电阻应变片、砂纸、胶水、酒精、型钢、直尺、药棉、胶纸、万用表、导线、应变片接线端子、镊子、卷尺等。
三、实验内容1、土木工程实验的重要性2、土木工程实验目的和任务3、土木工程实验的分类4、主要仪器设备的介绍5、应变片的粘贴四、电阻应变片粘贴位置设计拟对工字钢梁受弯性能的测定试验，如图1-1所示，设计5个应变片的粘贴位置，并完成贴片工作。
图1-1 工字钢梁受力简图五、应变片的粘贴步骤1、测点表面处理：首先用锉刀清除贴片处的漆层、油污、锈层等污垢，再用砂纸在试件表面打出与应变片轴线成45º的交叉纹路，磨至光滑，用蘸有酒精的药棉清洗试件的打磨部位，直至药棉上不见污渍为止，待酒精挥发，表面干燥，方可进行贴片。
2、应变片粘贴：先在试件上沿贴片方位划出十字交叉标志线，在试件表面的定位标记处和应变片基底上，分别涂一层胶水，用手指捏住应变片的引线，将应变片放置于试件上，且应变片基准线对准试件的标志线。
盖上胶纸，用拇指沿应变片朝一个方向滚压，手感由轻到重，挤出气泡和多余的胶水，报账黏结层尽可能薄而均匀，且避免应变片滑动或转动。
必要时加压1~2分钟，使应变片粘牢。
景观适宜的干燥时间后，轻轻揭去薄膜，观察粘贴情况，如在敏感栅部位有气泡，应将应变片铲除，重新清理重新贴片。
3、导线的连接：导线与应变片引线的连接最好用接线端子片作为过渡，接线端子片用胶水固定于试件上，导线头和接线端子片上的铜箔都预先挂锡，然后将应变片引线和导线焊接在端子片上，不能出现“虚焊”。
土木工程材料实验指导书详解
土木工程材料实验指导书尹晓一滨州学院建筑与城乡规划系二0一三年三月目录试验一材料基本性质（验证性实验) (1)试验二水泥性质（验证性实验) (5)试验三建筑用砂石(验证性实验) (11)试验四普通混凝土试验（验证性实验) (17)试验五建筑钢材实验（验证性实验) (23)试验总则1 同学必须在规定的试验时间之前完成试验的预习，并撰写预习试验报告，即试验报告书的前三项，包括数据记录表格的绘制。
交给指导老师审核合格后方可参加试验。
2 同学在进入试验场地进行试验时，应按照规定签到，不得迟到或早退。
有特殊原因需履行请假手续，试验室将统一安排补做时间；无故缺席者该项成绩按零分计。
3 同学在试验过程中不得喧哗，爱护仪器，出现损坏视情况预以赔偿。
4试验报告统一从教材科购买。
试验报告应用黑色中性笔书写，不得采用圆珠笔书写。
写明同组试验者的姓名，并尽可能维持不变。
写明指导教师的姓名。
5 试验报告中的图要有图名及图序，表要有表头及表序。
每份试验报告必须附带原始试验数据。
6 该门课程的考核包括三部分：1书面考试成绩(50%)；2 试验报告(5×5＝25%)；3 试验仪器的实际操作(25%)。
如果第3项不合格，该门课程作为不及格处理。
试验一材料基本性质（验证性实验）一、实验意义和目的在土木工程各类建筑物中，材料要受到各种物理、化学、力学因素单独及综合作用。
因此，对土木工程材料性质的要求是严格和多方面的。
材料基本性质的实验项目较多，如密度，表观密度，孔隙率和吸水率等，对于各种不同材料及不同用途，测试项目及测试方法视具体要求而有一定差别。
通过此项实验，使学生掌握材料的基本物理性质及其测试原理和方法。
二、实验原理本实验以石料为例，介绍材料的几种常用物理性能试验方法。
其基本性质包括密度，表观密度，孔隙率和吸水率等。
石料密度是指石料矿质单位体积（不包括开口与闭口孔隙体积）的质量。
表观密度是指石料在干燥状态下包括孔隙在内的单位体积固体材料的质量。
土木工程材料试验指导书
土木工程材料试验指导书主编：吕智英林枫专业：班级：学号：姓名：组号：南阳示范学院土木工程材料实验室2006. 11目录1工程材料试验基本知识 (1)1.1材料试验的重要性 (1)1.2试验数据的处理与分析 (1)1.2.1数值修约规则 (2)1.2.2平均值、标准差、变异系数 (2)1.2.3通用计量名词及其定义 (3)1.3工程材料技术标准 (4)1.3.1技术标准的分类 (4)1.3.2技术标准的等级 (4)1.3.3技术标准的代号与编号 (5)1.4工程材料试验基本技术 (3)1.4.1测试技术………………………………………………………………………1.4.2试验条件………………………………………………………………………1.4.3试验报告………………………………………………………………………2工程材料试验守则 (5)2.1工程材料试验须知 (5)2.2工程材料试验学生守则 (5)3工程材料试验方法 (6)3.1 土木工程材料基本性质试验 (6)3.1.1密度试验 (6)3.1.2毛体积密度试验 (7)3.1.3吸水率试验 (7)3.2水泥 (10)3.2.1水泥密度检测 (10)3.2.2水泥细度检测 (11)3.2.3水泥标准稠度用水量检测 (13)3.2.4水泥凝结时间检测 (14)3.2.5水泥安定性检测 (15)3.2.6水泥胶砂强度检测 (18)3.3混凝土骨料 (23)3.3.1砂子颗粒级配检测 (23)3.3.2砂子表观密度、堆积密度及吸水率检测 (25)3.3.3卵石、碎石颗粒级配检测 (31)3.3.4卵石、碎石表观密度及吸水率检测 (32)3.4混凝土 (35)3.4.1混凝土拌合物室内拌合方法 (35)3.4.2混凝土坍落度检测 (36)3.4.3混凝土拌合物密度检测 (39)3.4.4混凝土的成型与养护方法 (41)3.4.5混凝土抗压强度检测 (43)3.4.6混凝土抗折强度检测 (44)3.4.7混凝土劈裂抗拉强度检测 (46)3.5砌墙砖强度试验 (48)3.5.1检测依据 (48)3.5.2仪器设备 (49)3.5.3抗压强度试验 (49)3.5.4抗折强度试验 (52)3.6钢筋 (53)3.6.1拉伸试验 (53)3.6.2冷弯试验 (56)3.7沥青 (58)3.7.1沥青针入度检测 (58)3.7.2沥青延度检测 (61)3.7.3沥青软化点测定（环球法）……………………………………………………643.8沥青混合料试验 (72)3.8.1沥青混合料制备和试件成型 (72)3.8.2沥青混合料物理指标检测 (76)3.8.3沥青混合料马歇尔稳定度检测 (79)3.9沥青混合料车辙试验 (85)附表：工程材料检测常用标准一览表 (116)1 工程材料试验基本知识1.1 材料试验的重要性质量责任重于泰山。
土木工程材料试验指导书
土木工程材料试验指导书主编：吕智英林枫专业：班级：学号：姓名：组号：南阳示范学院土木工程材料实验室2006. 11目录1工程材料试验基本知识 (1)1.1材料试验的重要性 (1)1.2试验数据的处理与分析 (1)1.2.1数值修约规则 (2)1.2.2平均值、标准差、变异系数 (2)1.2.3通用计量名词及其定义 (3)1.3工程材料技术标准 (4)1.3.1技术标准的分类 (4)1.3.2技术标准的等级 (4)1.3.3技术标准的代号与编号 (5)1.4工程材料试验基本技术 (3)1.4.1测试技术………………………………………………………………………1.4.2试验条件………………………………………………………………………1.4.3试验报告………………………………………………………………………2工程材料试验守则 (5)2.1工程材料试验须知 (5)2.2工程材料试验学生守则 (5)3工程材料试验方法 (6)3.1 土木工程材料基本性质试验 (6)3.1.1密度试验 (6)3.1.2毛体积密度试验 (7)3.1.3吸水率试验 (7)3.2水泥 (10)3.2.1水泥密度检测 (10)3.2.2水泥细度检测 (11)3.2.3水泥标准稠度用水量检测 (13)3.2.4水泥凝结时间检测 (14)3.2.5水泥安定性检测 (15)3.2.6水泥胶砂强度检测 (18)3.3混凝土骨料 (23)3.3.1砂子颗粒级配检测 (23)3.3.2砂子表观密度、堆积密度及吸水率检测 (25)3.3.3卵石、碎石颗粒级配检测 (31)3.3.4卵石、碎石表观密度及吸水率检测 (32)3.4混凝土 (35)3.4.1混凝土拌合物室内拌合方法 (35)3.4.2混凝土坍落度检测 (36)3.4.3混凝土拌合物密度检测 (39)3.4.4混凝土的成型与养护方法 (41)3.4.5混凝土抗压强度检测 (43)3.4.6混凝土抗折强度检测 (44)3.4.7混凝土劈裂抗拉强度检测 (46)3.5砌墙砖强度试验 (48)3.5.1检测依据 (48)3.5.2仪器设备 (49)3.5.3抗压强度试验 (49)3.5.4抗折强度试验 (52)3.6钢筋 (53)3.6.1拉伸试验 (53)3.6.2冷弯试验 (56)3.7沥青 (58)3.7.1沥青针入度检测 (58)3.7.2沥青延度检测 (61)3.7.3沥青软化点测定（环球法）……………………………………………………643.8沥青混合料试验 (72)3.8.1沥青混合料制备和试件成型 (72)3.8.2沥青混合料物理指标检测 (76)3.8.3沥青混合料马歇尔稳定度检测 (79)3.9沥青混合料车辙试验 (85)附表：工程材料检测常用标准一览表 (116)1 工程材料试验基本知识1.1 材料试验的重要性质量责任重于泰山。
土木工程材料实验指导书
《土木工程材料实验》指导书1、课程的性质和任务本课程是一门非独立的实验课。
土木工程材料实验是一门与生产密切联系的科学技术。
在工程上检验材料质量、确定设计及施工的依据、改善材料性能、使用新材料及选择代用材料等，都需要进行土木工程材料试验。
因此，作为土木工程技术人员，为了能正确评价材料的质量，合理而经济地选择、使用材料，具备一定的土木工程材料试验知识和技能是完全必要的。
2、教学要求与教学方法学习《土木工程材料实验》应达到以下的目的和要求：掌握土木工程材料试验的基本原理；受到土木工程材料试验基本操作技能的训练，并获得处理试验数据、分析试验结果、编写试验报告的初步能力；培养严肃认真、实事求是的科学作风。
同时，通过试验还可验证和巩固所学的理论知识，熟悉常用土木工程材料的主要技术要求。
检验材料质量所进行的试验，应根据国家、行业（部）颁布的现行技术标准、规范进行，一般包括如下过程：（1）选取试样。
选取试样应按技术标准、规范的有关规定进行。
试样必须有代表性，使从少量试样得出的试验结果，能确切地反映整批材料的质量。
试验前须对试样作检查，并应特别注意那些可能影响试验结果正确性的特征，做好记录。
（2）确定试验方法。
通过试验所测得的材料性能指标，都是按一定试验方法得出的有条件性的指标，试验方法不同，其结果也就不一样。
因此，所确定的试验方法必须能正确地反映材料的真实性能，并且切实可行。
当有国家、行业颁布的技术标准时，应该采用统一规定的标准试验方法。
（3）进行试验操作。
在试验操作过程中，必须使仪器设备、试件制备、量测技术等严格符合既定试验方法中所作的规定，以保证试验条件的统一，获得准确、具有可比性的试验结果。
由于材料往往不很均匀，所以还必须对几个试件作平行试验，借以提高试验结果的精确度。
在整个试验操作的过程中，还应注意观察出现的各种现象，做好记录，以便分析。
（4）处理试验数据。
包括分析试验结果的可靠程度；说明在既定试验方法下所得成果的适用范围；将试验结果与材料质量标准相比较，并做出结论。
《土木工程材料》实验指导书
《土木工程材料》实验指导书湖南工程学院建筑工程学院土木工程教研室一、实验要求：1. 做实验时，3～5人一组。
2. 做实验前必须先预习实验指导书，熟悉相关的内容。
3. 学生实验完毕，须经实验教师检查实验数据、仪器设备使用情况及实验室的卫生清扫情况后方可离开。
4. 实验报告在实验完毕后一周内由各班学习委员统一收齐后交实验指导老师。
二、实验课时安排：2009级土木工程专业《土木工程材料》实验课为10学时。
三、《土木工程材料》实验表（20010---2011年第二学期）湖南工程学院建筑工程学院土木教研室2011．2．26一、钢筋试验1.试验目的 测定低碳钢的屈服强度、抗拉强度与延伸率。
观察拉力与变形之间的变化，确定应力与应变之间的关系曲线，评定钢筋的强度等级。
2.主要仪器设备（1）试验机：为保证机器安全和试验准确，应选择合适量程保证最大荷时指针位于第三象限内（即180～270度之间）。
试验机的测力示值误差不大于1%。
（2）量爪游标卡尺（精确度为0.1mm ）。
3.试件制作和准备 抗拉试验用钢筋试件不得进行车削加工，可以用两个或一系列等分小冲点或细划线标出原始标距，测量标距长度l 0（精确至0.1mm ），计算钢筋强度用横截面积采用表9-1所列公称横截面积。
图1－1 不经切削的试件a －式样原始直径； l 0－标距长度； h －夹头长度；l －式样平行长度钢筋的公称横截面积 表1-11.1 钢筋拉伸屈服强度和抗拉强度试验（1）调整试验机测力度盘的指针，使对准零点，并拨动副指针，使与主指针重叠。
（2）将试件固定在试验机夹头内，开动试验机进行拉伸。
（3）拉伸中，测力度盘的指针停止转动时的恒荷载，或第一次回转时的最小荷载，即为所求的屈服点荷载s F （N ），按下式计算试件的屈服点：（如图9-2） A F s s /=σ式中 s σ：屈服点（MPa ）； s F ：屈服点荷载（N ）； A ：试件的公称横截面积（mm 2）当s σ＞1000 MPa 时，应计算至10 MPa ；s σ为200～1000Mpa 时，计算至５MPa ；s σ＜200 MPa时，小数点数字按“四舍六入五单双法”处理。
《土木工程材料实验》实验指导书
《土木工程材料实验》实验指导书实验一、水泥胶砂强度检验（一）试验目的根据国家标准要求，测定水泥各龄期的强度，从而确定或检验水泥的强度等级。
（二）主要仪器设备水泥胶砂搅拌机、胶砂振实台（台面有卡具）、模套、试模（三联模）、抗折试验机、抗压试验机及抗折与抗压夹具、刮平直尺等。
（三）试验方法及步骤1. 试验前准备（1）将试模擦净，四周模板与底座的接触面应涂黄油，紧密装配，防止漏浆，内壁均匀刷一层薄机油。
（2）水泥与标准砂的质量比为1：3，水灰比为0.5。
（3）每成型三条试件需称量水泥450±2g，标准砂1350±5g。
拌合用水量为225±1ml。
（4）标准砂应符合国标要求。
2. 试件成型（1）把水加入锅里，再加入水泥，把锅固定。
然后立即开动机器，低速搅拌30s后，在第二个30s开始的同时均匀地将砂子加入，把机器转至高速再加拌30s。
停拌90s，在第一个15s内用一胶皮刮具将叶片和锅壁上的胶砂，刮入锅中间。
在高速下继续搅拌60s。
各个搅拌阶段，时间误差应在±1s之内。
（2）将空试模和模套固定在振实台上，用一个适当勺子直接从搅拌锅里将胶砂分二层装入试模，装第一层时，每个槽内约放300g胶砂，用大播料器垂直架在模套顶部沿每个模槽来回一次将料层播平，接着振实60次。
再装入第二层胶砂，用小播平器播平，再振实60次。
（3）从振实台上取下试模，用一金属直尺以近90?的角度架在试模模顶的一端，然后沿试模长度方向以横向锯割动作慢慢向另一端移动，一次将超过试模部分的胶砂刮去，并用同一直尺以近乎水平的情况下将试体表面抹平。
（4）在试模上作标记或加字条表明试件编号和试件相对于振实台的位置。
（5）试验前和更换水泥品种时，搅拌锅、叶片等须用湿布抹擦干净。
3. 养护（1）试件编号后，将试模放入雾室或养护箱（温度20±1℃，相对湿度大于90%），箱内篦板必须水平，养护20～24h后，取出脱模，脱模时应防止试件损伤，硬化较慢的水泥允许延期脱模，但须记录脱模时间。
