电子产品工艺项目三、制作万能手机充电器

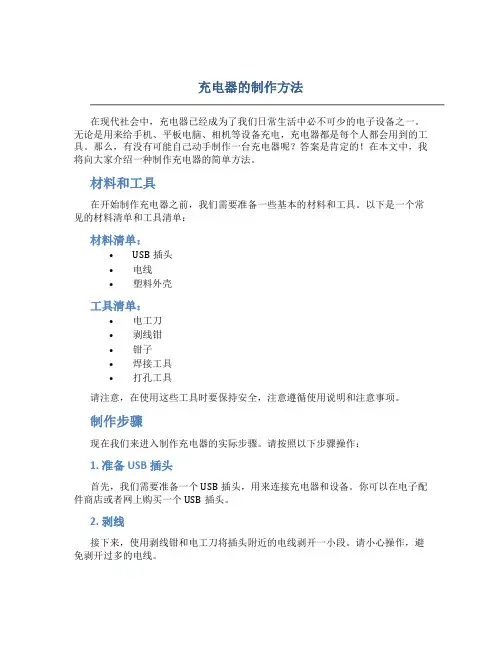

充电器的制作方法
充电器的制作方法在现代社会中，充电器已经成为了我们日常生活中必不可少的电子设备之一。
无论是用来给手机、平板电脑、相机等设备充电，充电器都是每个人都会用到的工具。
那么，有没有可能自己动手制作一台充电器呢？答案是肯定的！在本文中，我将向大家介绍一种制作充电器的简单方法。
材料和工具在开始制作充电器之前，我们需要准备一些基本的材料和工具。
以下是一个常见的材料清单和工具清单：材料清单：•USB插头•电线•塑料外壳工具清单：•电工刀•剥线钳•钳子•焊接工具•打孔工具请注意，在使用这些工具时要保持安全，注意遵循使用说明和注意事项。
制作步骤现在我们来进入制作充电器的实际步骤。
请按照以下步骤操作：1. 准备USB插头首先，我们需要准备一个USB插头，用来连接充电器和设备。
你可以在电子配件商店或者网上购买一个USB插头。
2. 剥线接下来，使用剥线钳和电工刀将插头附近的电线剥开一小段。
请小心操作，避免剥开过多的电线。
3. 连接电线然后，将剥开的电线连接到USB插头的相应插槽中。
通常，插头的两端有四个插槽，分别是正负极的两个插槽。
请务必确保将电线正确连接到插槽中，以免造成电路短路。
4. 焊接接下来，使用焊接工具将电线焊接到插槽上。
焊接是将电线与插头稳固连接的关键步骤。
确保焊接是牢固的，并且没有任何松动。
5. 外壳设计为了保护充电器的电路和线路，我们需要一个塑料外壳来固定和隔离。
你可以使用3D打印机来打印一个自定义的外壳，或者用钳子从塑料板上裁剪一个合适大小的外壳。
6. 打孔根据插头的尺寸和外壳的形状，使用打孔工具在外壳上打孔，方便插头连接到外部设备。
7. 完成装配最后，将焊接好的插头放入外壳的孔中，确保它与外壳的固定装置相匹配。
安全注意事项在制作充电器的过程中，请记住以下几个安全注意事项：•在操作过程中请小心使用锋利的工具，以免造成身体伤害。
•在进行焊接工作时，请确保使用者身处通风良好的环境，并且穿戴适当的防护设备。
•在连接电线和插头时，请确保电源处于关闭状态，防止触电危险。
自己动手制作手机USB充电器
自己动手制作手机USB充电器

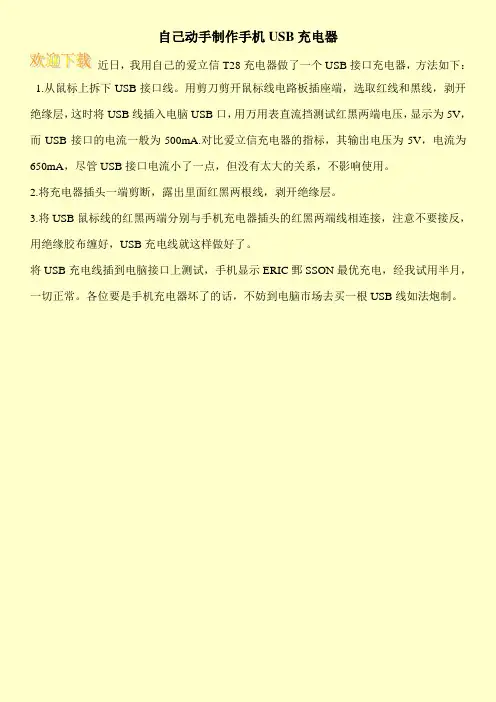

近日，我用自己的爱立信T28充电器做了一个USB接口充电器，方法如下：1.从鼠标上拆下USB接口线。
用剪刀剪开鼠标线电路板插座端，选取红线和黑线，剥开绝缘层，这时将USB线插入电脑USB口，用万用表直流挡测试红黑两端电压，显示为5V，而USB接口的电流一般为500mA.对比爱立信充电器的指标，其输出电压为5V，电流为650mA，尽管USB接口电流小了一点，但没有太大的关系，不影响使用。
2.将充电器插头一端剪断，露出里面红黑两根线，剥开绝缘层。
3.将USB鼠标线的红黑两端分别与手机充电器插头的红黑两端线相连接，注意不要接反，用绝缘胶布缠好，USB充电线就这样做好了。
将USB充电线插到电脑接口上测试，手机显示ERIC鄄SSON最优充电，经我试用半月，一切正常。
各位要是手机充电器坏了的话，不妨到电脑市场去买一根USB线如法炮制。
手机充电器的制作论文
手机万能充的制作摘要：对于万能充的空前成功，如此评价其历史价值：以前一个手机要对一个充电器，因为手机换代很快，有的人半年就换一台手机，一个老百姓平均使用的充电器十个八个，对社会资源是极大的浪费。
万能充发明出来后，一个充电器基本可以满足全家人使用。
所以说对节约社会资源，做出了一定的贡献，在这个行业来说也是一个创新性的里程碑式的产品，有效地推动了充电器标准化的进程。
一个小小充电器不仅改变了海陆通公司的命运，也改变了数以千万中国手机用户换手机一定要换充电器的束缚，给手机用户带来了极大的便利。
本设计的手机充电器的工作原理是由一个稳定电源（主要是稳压电源提供稳定工作电压和足够的工作电流）加上必要的恒流、限压、限时等必要的电路组成。
制作成功后该充电器能自动识别电池极性，自动调整输出电流使得电池达到最佳充电状态，可保护电池延长电池寿命。
本电路主要利用来了三极管13001的开关作用，和变压器、稳压管和三极管构成的反激式开关电源作用以及集成块IC3582C具有的自动识别电池极性，支持普通三灯模式，充电饱和电压4.25V（典型值），空载时稳压输出、短路保护、充电电流典型值200mA、最大值为300mA的作用，使得整个电路具有充电过压保护、恒流及短路保护功能。
关键字：开关作用过压保护 IC3582C一、绪论本设计采用的是最普遍的锂电池，在生活中为更好的维护它，延长它使用寿命，对其也要选用它的充电器，使之对手机本身以及蓄电池无损坏，因此选用锂离子充电器。
随着社会的进步，科学的提高，尤其是手机的普及，手机的更换速度也加快，为了更好的使用它，维护它，所以需要给手机选用适合的充电器。
其中以锂离子电池最普遍，锂电池是以金属锂或锂物质为负极、利用化学反应而产生电能的电池。
而对锂离子电池充电，采用了两阶段快充电控制方式。
第一阶段采用恒电流充电方式，第二阶段采用恒电压充电方式为锂离子电池充电。
锂电池充电器的基本要求是特定的充电电流和充电电压，从而保证电池安全充电。
万能充的设计与制作
万能充的设计与制作万能充是一种常用的充电设备，它能够给不同类型的电子设备充电，例如手机、平板电脑、数码相机等。
在设计和制作万能充时，需要考虑到以下几个因素：兼容性、功率输出、安全性和便携性。
首先，兼容性是设计万能充的关键因素之一、由于现有的电子设备种类繁多，充电接口也不尽相同，所以设计万能充时需要考虑到兼容不同设备的接口。
目前市面上主要有Micro USB、Type-C和Lightning等接口，所以可以在设计中添加不同类型的充电线，以适应不同设备的需求。
其次，功率输出是保证万能充能正常充电的关键因素之一、不同设备的充电功率需求也是不同的，比如智能手机通常需要5V/2A的充电，而平板电脑通常需要5V/4A的充电。
因此，在设计制作万能充时需要能够识别不同设备并自动调节输出功率，以满足设备的正常充电需求。
第三，安全性是设计万能充时必须考虑的重要因素。
使用电子充电设备时，安全问题尤为重要。
为了确保用户的安全使用，万能充应该具备多重保护机制，如过压保护、过流保护、过温保护和短路保护等。
在充电过程中，设备应自动检测和处理异常情况，避免损坏设备或导致安全事故的发生。
最后，便携性也是设计万能充时需要考虑的因素之一、由于人们经常需要在外出时给各种设备充电，因此保持万能充的体积小巧轻便，便于携带非常重要。
可以采用紧凑的设计，并使用轻量化的材料，如铝合金或塑料来制作外壳，以减轻万能充的重量。
在设计万能充的整体架构时，可以采用模块化设计，使得充电线、充电器和充电插孔等组件能够拆卸和更换。
这样，当用户需要更换不同类型的充电线时，可以简单地更换对应的模块，而不用整个更换万能充。
要确保万能充的功能完善和质量可靠，需要进行多次实验和测试。
在制作万能充前，可以进行原型制作和功能测试，以确保充电器能够正常工作，并满足设计要求。
在工艺制作过程中，需要严格按照安全标准和相关规定进行制作，确保产品的质量和安全性。
总之，设计和制作万能充需要兼顾兼容性、功率输出、安全性和便携性等因素。
制作万能充实训报告
1 电子电路的安装与焊接技术电子电路的安装与焊接技术在电子工程技术中占有重要位置。
任何一个电子产品都是由设计—焊接—组装—调试形成的。
而焊接是保证电子产品质量的最基本环节，安装则是保证电子产品正常工作的必要条件。
1.1 电子元器件的安装1.1.1 电阻的安装电阻应该与电路板平行的被插在板上，电阻应该安装在焊盘两孔中间位置上。
如果板上插元件的焊盘两孔之间距离比电阻体的长短短，电阻可竖起来安装，如果会出现有可能短路的情况就必须套管。
功率在2w以上的电阻在插装时不得平贴于电路板安装，要有一定距离，以防大功率电阻发出的热量烧坏线路板上的线路。
1.1.2 电容的安装电解电容的外壳上有极性标志，是有极性的，插入时极性方向必须与电路板上所标明的丝印方向一致。
有极性的电容，在它们的元件体己经标明它们插入电路板时应插入的极性，一般是用“+”标明正极。
也有用圆点、细的一端、有缺口的一端、长的管脚的一端表示正极。
还有一些是标明负极的。
电路板上电解电容正极管脚的孔标有“+”号或圆点。
插放电解电容时应注意极性。
所有径向管脚的电容插入后，管脚根部与电路板之间的距离越小越好。
当电容管脚加上绝缘保护层时，绝缘保护层不可插入孔中。
如果电路板上的孔不如元件体宽时，管脚应加套管。
如果电路板上的两孔距离过宽时，也应加套管。
1.1.3 二极管的安装二极管是育极性的元器件，作业时要看清电路板丝印中的极性标示，标明二极管的极性，不能将二极管插反了，否则将影响二极管功能，严重时还可能引起自身或其他零件的烧毁。
安装轴向引线二极管时，保证元件主体应在两孔中间。
1.1.4 三极管的安装三极管有三个脚，安装要注意电路板上三极管丝印的方向，三极管接法必须正确，1否则，三极管就不能发挥出应该发挥的功能。
三极管的发射极在插入电路板时必须插在附近有一点记号的孔上或者按丝印位置插入。
插塑封三极管时，元件体上的平面必须与电路板上丝印所标示的平边对应插入。
1.2 电子元器件的焊接技术1.2.1 电子元件焊接工具1、电烙铁是最常用的焊接工具，新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀的镀上一层锡。
(完整word版)电子制作课程项目手机电池简易万能充电器
手机电池简易万能充电器的原理与制作目前市场上面充斥着形形色色、各式各样的手机电池万能充电器，这里暂且不讨论这些万能充电器的充电效果如何，以及是否有损电池寿命等问题，因为事实上，有相当一部分人在使用这类万能充电器为手机电池充电.这些充电器虽然电路简单、成本低廉，但其内部大都采用了一个小型的开关电源电路,对于初学者而言，若能亲自动手组装一个手机万能充，并绘制其电路、剖析其原理，不失为入门学习开关电源原理的一个好途径。
这里介绍两款廉价、简易的手机电池万能充电器，该类充电器在市面上随处可见，价钱从4元到10几元不等，可以联系相关小厂购买电路散件套件,价格也仅为4—6元，如图1所示。
一． 跑马灯指示型万能充图2为该款跑马灯指示型万能充电路原理图,本电路完全根据实物绘制整理。
图2 跑马灯指示型万能充（一） 电路组成 从原理图中可知，该万能充实质就是一个小型开关电源电路，整个电路大致可分图1 廉价的手机万能充电器为以下几个部分：输入整流滤波电路、开关振荡电路、过压保护电路、次级整流滤波电路、稳压输出电路、自动识别极性及充电电路、跑马灯充电指示电路等。
（二）电路基本工作原理当充电器插到交流电源上后，220V交流电压经D1半波整流、C1滤波，得到约300V左右的直流电压。
由 Q1、T1、R1、R3、R4、R5、C2等元件组成的开关振荡电路将直流转换为高频交流，振荡过程如下：通电瞬间，+300V电压通过启动电阻R1为开关管Q1提供从无到有增大的基极电流I B，Q1集电极也随之产生从无到有增大的集电极电流I C,该电流流经开关变压器T1的1—2绕组，产生上正下负的自感应电动势，同时在T1的正反馈绕组3-4中也感应出上正下负的互感电动势，该电动势经R3、C2等反馈到Q1的基极，使I B进一步增大,这是一个强烈的正反馈过程：I I B↑在这个正反馈的作用下，Q1迅速进入饱和状态，变压器T1储存磁场能量。
此后正反馈绕组不断的对电容C2充电，极性为上负下正,从而使Q1基极电压不断下降,最后使Q1退出饱和状态，T1 1—2绕组的电流呈减小趋势,T1各绕组的感应电动势全部翻转，此时T1 3—4绕组的感应电动势极性为上负下正，该电动势反馈到Q1的基极后，使IB进一步减小，如此循环，进入另一个强烈正反馈过程，使Q1迅速截止.随后C2在自身放电及+300V对它的反向充电的作用下，又使Q1基极电压回升，进入下一轮循环，从而产生周期性的振荡，使Q1工作在不断的开、关状态下。
学会这招在家就能自制手机充电器，原来这么简单
学会这招在家就能自制手机充电器，原来这么简单锂电池在如今的生活中被所有电子产品广泛使用，如手机，笔记本电脑，电源等。
这些电池不仅提供了很好的能量，并且是可靠的电源，因此也被广泛用于DIY项目中。
然而，为移动设备充电仍然很麻烦，因为商业充电器非常昂贵。
另外，要想选择质量好的充电器，锂离子电池是必不可少的，其他电池不光寿命短而且提供的电源时间也有限。
下面为大家自制的这款充电器可以很好地解决此类问题，但它的价格偏高。
需要准备的材料：通用PCB板、TP4056模块、标头插针、PCB开关、3.7v锂离子电池、烙铁、回形针第1步：制作开始。
1、拿出通用PCB板并将电池放在电路板上。
2、标记电池边缘与PCB板宽度之间的距离。
（如果PCB板很大，则可以相应地轻松裁剪）。
3、展开8个回形针，并用钳子从边缘剪下，如上图所示。
4、总共需要8个回形夹（取决于要充电的电池数量）。
5、将回形夹插入PCB板上，方便电池插入夹子之间。
6、夹子将充当电池座。
7、另外，用回形针的剩余部分作侧栏杆。
如图所示，将它们焊接PCB板上。
注意：确保在焊接时没有连接在一起。
第2步：在PCB板组装各部件1、如上图所示，在PCB板上放置一个TP4056充电模块。
2、用记号笔标记在PCB板上模块的位置。
3、在每个标记的孔中焊接一个插头引脚。
4、将模块插入插头引脚并焊接模块。
5、用与待充电电池数量相等的模块数量，即每个电池对应一个模块。
6、如图所示焊接PCB板上的所有模块。
7、把PCB开关焊接在每个模块之间注意：请务必参考上图操作，避免焊接错误。
第3步：连接组件1、参考上面的连接图将所有组件焊接在一起。
2、确保U形夹电池座上的极性。
3、根据极性将电池座端子连接到TP4056充电模块的输入端子。
4、将模块连接在一起，以便它们可以从单个壁式充电器输入电力。
此外，在交换机之间建立连接，以便它们可以用来独立控制模块的电源。
第4步：测试电池充电器1、将电池插入电路板上。
自制简单实用的充电器
自制简单实用的充电器现在充电电池的应用越来越广泛，如手机，应急灯，随身听，照相机，玩具等。
这些产品一般只配有一个充电器。
而且它们输出电压不相等或者插口不同，不能相互代换。
如果充电器被烧坏则很难买到同型号产品。
作者经过多次实践自制了几款简单实用的充电器，本充电器的核心是78xx稳压集成块。
且整个电路所用元件少，制作简单，无需调试，只要焊接无误一次就能成功。
原理图见1。
本充电器的原理是根据充电电池对外放电后它的输出电压会降低，对它充电时当充足时电池两端的电压将高于它的额定电压的10％左右，所以抓住这点利用78xx稳压集成块和二极管等控制充电器的输出电压就等于的电压值。
图1中D1D2是整流二极管。
C1是滤波电容。
小灯泡L在这里有两个作用；第一个是限流。
就是说对电池充电的电流大小取决于串联灯泡的电阻所以选择小灯泡时要注意，它的额定电压尽可能接近变压器的输出电压，这样做的目的是可以防止万一输出端短路而烧坏零件。
额定功率选小些，则充电电流小些，这样有利于延长电池的寿命。
如果要快充则小灯泡的功率选大些。
第二是指示作用。
灯亮表示正在充电，灯熄灭表示电池已充满，因为电池充满时它两端的电压等于充电器的电压此时无电压差就没有电流。
所以灯熄灭。
在公共端串联二极管或稳压二极管可以升高输出电压在输出端串联二极管可以降低输出电压这样可使输出电压达最理想。
例如图2是对3v充电电池的充电器。
选用7805则图3是对12v充电电池的充电器。
则如果能寻到稳压集成块LM317T那是最理想的，那就可以做万能充电器，只需调节可变电阻就能改变输出电压。
