\课程设计说明书课程名称:水利水电工程钢结构课程设计课程代码:8203281题目:露顶式平面钢闸门学院(直属系) :能源与环境学院年级/专业/班:2009级/水利水电工程学生姓名:学号:指导教师:开题时间:2011年12 月日完成时间:2011年12月日目录1.设计资料………………………………………………………………………………………2.闸门结构的型式及布置………………………………………………………………………3.面板设计………………………………………………………………………………………4.水平次梁、顶梁和底梁的设计………………………………………………………………5.主梁设计………………………………………………………………………………………6.面板参加主（次）梁工作的折算应力验算…………………………………………………7.横隔板设计……………………………………………………………………………………8.纵向连接系设计………………………………………………………………………………9.边梁设计………………………………………………………………………………………10.行走支承设计…………………………………………………………………………………11.轨道设计………………………………………………………………………………………12.闸门启闭力和吊耳计算………………………………………………………………………工程概况：闸门是用来关闭、开启或者局部开启水工建筑物中过水孔口的活动结构。
其主要作用是控制水位、调节流量。
闸门是水工建筑物的重要组成部分，它的安全与适用，在很大程度影响着整个水工建筑物的原行效果。
水工刚结构露顶式焊接平面钢闸门设计计算书一、设计资料及有关规定：闸门形式：楼顶式平面钢闸门孔口尺寸（宽⨯高）：10m⨯11m上游水位：10.8m下游水位：0.1m闸底高程：0.0m启闭方式：电动固定式启闭机材料钢结构：Q235-A.F;焊条：E43型;行走支承：滚轮支承;止水橡皮：侧止水用P型橡皮，底止水用条形橡皮制造条件金属结构制造厂制造，手工电弧焊，满足Ⅲ级焊缝质量检验标准规范：《水利水电工程钢闸门设计规范SL 1974-2005》二、闸门结构的形式及布置1. 闸门尺寸的确定闸门高度：考虑风浪所产生的水位超高0.2m,故闸门高度=10.8+0.2=11m;闸门的荷载跨度为两侧止水的间距：L=10m1闸门计算跨度：L=L+d2=10+2⨯0.2=10.4m图12.主梁的形式主梁的形式应根据水头和跨度大小而定，本闸门属中等跨度，为了制造和维护，决定采用实腹式组合梁。
水工钢闸门课程设计布置
7. 启闭设备：电动固定式启闭机 启闭设备： 8. 闸门所用材料： 闸门所用材料： 门叶承重钢结构： 门叶承重钢结构：Q235.B钢 钢 焊 条：E43型 型 行走支承：采用滚轮，材料为铸钢 行走支承：采用滚轮，材料为铸钢ZG45 止水橡皮：顶止水、侧止水—P形橡皮；底止水 条形橡皮。 形橡皮； 条形橡皮。 止水橡皮：顶止水、侧止水 形橡皮 底止水—条形橡皮 9. 制造条件： 制造条件： 金属结构制造厂制造，手工电焊，满足Ⅲ级焊缝质量检验标准。 金属结构制造厂制造，手工电焊，满足Ⅲ级焊缝质量检验标准。 10. 采用的设计规范：《水利水电工程钢闸门设计规范 采用的设计规范： 水利水电工程钢闸门设计规范SL74—95》 》
ΔH
闸底高程
a
b
C
•
潜孔式： 潜孔式：
H=胸墙底高程 闸底高程 +∆H 胸墙底高程-闸底高程 胸墙底高程
（安装顶止水构造要求，取∆H=0.25~0.3m） 安装顶止水构造要求， ）
ΔH 0.1m
胸墙高程
闸底高程
a
b
C
⑵、闸门总宽
B=L0+2d+La+b
L0---孔口尺寸 孔口尺寸 d---行走支承到闸墙边缘的距离（本次设计取 行走支承到闸墙边缘的距离（本次设计取0.2~0.3m） ） La---边梁两腹板中到中距离 （本次设计取 本次设计取0.4~0.5m） ） b---边梁一块下翼缘的宽度
(三) 技术设计图 三 • 根据结构布置和结构计算成果，绘制闸门结构详图。 根据结构布置和结构计算成果，绘制闸门结构详图。 • 要求作闸门门叶结构的三视图：立面图、水平剖示图、 要求作闸门门叶结构的三视图：立面图、水平剖示图、垂 直剖示图。 直剖示图。 • 应做到图面布局合理，投影关系正确，表达清晰， 应做到图面布局合理，投影关系正确，表达清晰，线条分 明，字体工整，符合工程制图标准。 字体工整，符合工程制图标准。 • 图纸规格： 图纸 图纸（ × 左右图框） 图纸规格：1#图纸（75×50cm2左右图框） (四) 主要参考书目： 四 主要参考书目： • 钢结构》教材（第三版）。曹平周、 ）。曹平周 《钢结构》教材（第三版）。曹平周、朱召泉编 • 水工钢闸门设计》安徽省水利局勘测设计院， 《水工钢闸门设计》安徽省水利局勘测设计院，水利出版 社1980年 年 • 水电站机电设计手册》金属结构（ ），水利水电出版 《水电站机电设计手册》金属结构（一），水利水电出版 社1987年 年
水工程钢结构课程设计--潜孔式平面钢闸门设计
水工程钢结构课程设计--潜孔式平面钢闸门设计
潜孔式平面钢闸门的设计是水利工程钢结构的一项重要课程设计。
这是一种细节设计
非常复杂的落水阀，其用途是控制水流量，引导水体流向特定方向。
该类落水阀采用潜孔式平面钢结构，可以实现水体狭小的开启和关闭，以及沿着水渠
或河道浮动控制管道。
其结构特征经过良好设计后，可以有效限制阀门的漂浮和旋转。
在设计中，潜孔式钢闸门的尺寸大小和参数定量化应该根据水体的性质及其与结构的
可承受应力和受力状况相结合，考虑到该类钢闸门在潜孔沟壑中受到局部流体力和水面波
动的影响，易受抗湍行为影响，要求对应力计算和水力性能计算稳健有效。
按照设计要求，结构参数应该满足要求，这里明确指出受力水平在概率变异限度，使用的材料符合用途的
性能需求，并符合抗腐蚀性能要求和安装要求。
在搭建钢结构时，必须采用有限元方法，以便得出结构的整体稳定性及构件的稳定性。
通过有限元分析，可以确定构件的稳定性及受力状态，并进行结构完整性计算，以保证设
计结构和构件能满足设计要求。
此外，还必须按设计要求处理各种涂层，以便防止潜孔式钢闸门构件在使用时受腐蚀，对符合要求的涂层、密封因素进行严格的检查，以保证构件的正常使用。
总之，潜孔式平面钢闸门的设计必须结合水体流动的特性、材料的受力能力、构件的
受力特性以及抗腐蚀涂层的质量，按照规范要求结合合理的结构形式和准确的计算方法，
才能保证设计方案的有效性和可行性。
露顶钢闸门课程设计
一、设计资料：①闸门型式：露顶式平面钢闸门②孔口尺寸（宽⨯高）： 14 m ⨯ 12 m③上游水位： m④下游水位： m⑤闸底高程： 0 m⑥启闭方式：⑦材料钢结构：Q235-A.F；焊条：E43型；行走支承：滚轮支承或胶木滑道止水橡皮：侧止水用P型橡皮，底止水用条形橡皮⑧制造条件金属结构制造厂制造，手工电弧焊，满足Ⅲ级焊缝质量检验标准规范：《水利水电工程钢闸门设计规范SL 1974-2005》二、闸门结构的形式及布置1.闸门尺寸的确定闸门高度：考虑风浪所产生的水位超高0.2m，故闸门高度=12+0.2=12.2（m）；闸门的荷载跨度为两侧止水的间距：L1=14m；闸门计算跨度：L=L0+2d=14+2*0.2=14.40（m）整个闸门的荷载为作于和闸门距离闸底H/3的P=706.32 KN/m的均布荷载2.主梁的形式主梁的形式根据水头和跨度大小而定，本闸门属偏大跨度，为了方便制造和维护，决定采用实腹式组合梁。
3.主梁的布置①根据闸门的高跨比：当L小于等于H时采用多主梁形式，当L大于等于1.5H 时候采用双主梁形式，根据设计资料为14*12孔口尺寸，本设计采用3根主梁②主梁位置的确定：主梁位置的设计原则是根据每个主梁承受相等水压力的原则确定。
对于露顶式闸门：假定水面至门底的距离为H，主梁的个数为n，第K根主梁至水面的距离为Yk，则Yk=2H/3√n[K1.5 -（K-1）1.5 ]根据公式：Y1=2*12/3√3[11.5 -（1-1）1.5 ]=4.6（m）Y2=2*12/3√3[21.5 -（2-1）1.5 ]=8.5 （m）Y3=2*12/3√3[31.5 -（3-1）1.5 ]=10.9（m）考虑到后面梁格的布置和面板的选取将第三根主梁的位置下调0.5m所以Y3=11.4（m）。
4.梁格的布置和形式对于露顶式大跨度闸门采用复式布置和等高连接，水平次梁穿过横隔板上的预留孔并被横隔板所支撑，水平次梁为连续梁，其间距应上疏下密，使面板各区格需要的厚度大致相等，梁格布置的尺寸详见下图5.连接系的布置和形式①横向连接系，根据主梁的跨度，决定布置7道横隔板，其间距为1.75m，横隔板兼做竖直次梁，②纵向连接系，设在两两主梁下翼缘的竖平面内，采用斜杆式桁架。
水利水电工程钢结构课程设计Y--某小型钢闸门设计及小型拦污栅的设计
课程设计说明书课程名称 :水利水电工程钢结构课程设计课程代码 :8203281题目 :某小型钢闸门设计及小型拦污栅的设计学生姓名 :学号 :年级/专业/班:学院(直属系):能源与环境学院指导教师 :徐良芳实验总成绩:水利水电钢闸门设计一、 设计资料：1、 露顶式平面钢闸门设计：①闸门形式：露顶式平面钢闸门 ②孔口尺寸（宽×高）：7.5m ×8.0m ③上游水位：7.8m ④下游水位：0.1m ⑤闸底高程：0m⑥启闭方式：电动固定式启闭机 ⑦材料 钢结构：Q235-A.F ； 焊条：E43型；行走支承：滚轮支承或胶木滑道止水橡皮：侧止水用P 型橡皮，底止水用条形橡皮⑧制造条件 金属结构制造厂制造，手工电弧焊，满足Ⅲ级焊缝强度质量检验标准⑨规范：《水利水电工程钢结构闸门设计规范 SL 1974-2005》 2、拦污栅设计： ①拦污栅型式：固定式平面拦污栅②尺寸（宽×高）：7.5m ×8.0m ③水头：4m二、 闸门结构的型式及布置1．闸门尺寸的确定：上游水面高度7.8，考虑风浪因素闸门应高出0.2m ，故闸门高度H=7.8+0.2=8m 闸门净高：8.0m 闸门高度：8.0m闸门的荷载跨度为两侧止水之间的间距：L=7.5m闸门的计算跨度：L= L 0+2d = 7.5+2×0.2 = 7.9m 2．主梁的形式:本闸门属于小跨度中水头闸门，所以主梁采用实腹式组合梁。
3．主梁的布置因为闸门跨度L 小于闸门高度H ，所以采用主梁式。
根据闸门的高跨比，决定采用3主梁。
水面至门底的距离为H ，主梁个数为3，设第K 根主梁至水面的距离为Y k 则根据以下公式求得：露顶式闸门：()[]5.15.1132--=K K nH y k计算结果及分布如下图所示：1.连接系的布置和形式（1）横线连接系，根据主梁的跨度，决定布置3道横隔板，其间距为中央三隔板间距2m，隔板与边梁间距1.95m，横隔板兼做竖直次梁。
(完整word版)水工钢结构课程设计
图12边梁计算图
1.
在闸门每侧边梁上各设3个胶木滑块,其布置见上右图
（1）水平荷载
主要是主梁传来的水平荷载,还有水平次梁和顶,底梁传来的水平荷载，为了简化起见，可假定这些荷载由主梁传给边梁，每个主梁作用于边梁荷载为
截面下半部对中和轴的面积矩:
因误差未超过10％，安全
（3）
翼缘焊缝厚度 按受力最大的支承端截面计算。
,
上翼缘对中和轴的面积距：
下翼缘对中和轴的面积距：
需要
角焊缝最小厚度 。
全梁的上下翼缘焊缝都采用 .
（4）
因 故需设置横向加劲肋，以保证腹板局部稳定性。因闸门上已布置横向隔板可兼作横加劲肋，其间距 。腹板区格划分见下图。
跨中组合截面的惯性距及截面模量为：
对支座段选用 ，则组合截面面积： ;
组合截面形心到槽钢中心线得距离：
支座初组合截面的惯性距及截面模量为:
3.
由于支座B处处弯距最大,而截面模量较小,故只需验算支座B处截面的抗弯强度，即
说明水平次梁选用 满足要求.
轧成梁的剪应力一般很小，可不必验算。
4.
受均布载的等跨连续梁，最大挠度发生在便跨，由于水平次梁在B支座处截面的弯距已经求得M次B=19.41kN∙m，则边跨挠度可近似地按下式计算:
但在10%范围内，故符合要求。
（2）竖向荷载
有闸门自重，滑道摩阻力,止水摩阻力,起吊力等。
上滑块所受压力
最大弯矩
最大剪力
最大阻力为作用于一个边梁上的起吊力，估计为 ，用 进行强度验算
2.
截面面积
面积矩
水工钢结构课程设计
课程设计说明书课程名称:水工程钢结构课程设计课程代码:题目:潜孔式平面钢闸门设计学院(直属系):年级/专业/班:学生姓名:学号:指导教师:开题时间: 2011 年 12 月 11 日完成时间: 2011 年 12 月 19 日潜孔式平面钢闸门设计目录一.设计资料及有关规范 (2)二.闸门结构的布置 (2)三.面板设计 (4)四.水平次梁，顶梁和底梁的设计 (5)五.主梁的设计 (8)六.横隔板设计 (10)七.纵向连接系设计 (11)八.边梁设计 (11)九.行走支承设计 (12)十.止水布置方式 (13)十一.闸门启闭力计算 (13)十二.埋固构件 (14)十三.轨道设计 (14)十四.闸门的启闭机械 (15)水工刚结构潜孔式焊接平面钢闸门设计一.设计资料及相关规定1.闸门形式：潜孔式平面钢闸门2.孔口尺寸（宽*高）：10m*11m3.上游水位：61m4.下游水位：0.1m5.闸底高程：0m6.启闭方式：电动固定式启闭机7.材料钢结构：Q235-A.F焊条：E43型行走支承：滚轮支承或胶木滑道止水橡皮：侧止水和顶止水用P型橡皮，底止水用条形橡皮8.制造条件金属结构制造厂制造，手工电弧焊，满足III级焊缝质量检验标准9.规范：《水利水电工程钢闸门设计规范SL 1974-2005》二、闸门结构的形式及布置1.闸门尺寸的确定闸门高度：11.2m闸门的荷载跨度为两止水的间距：10m闸门计算跨度：10+2×0.2=10.4 (m)设计水头：61.0m2.主梁的数目及形式主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。
因为闸门跨度L=10m,闸门高度h=11m,L<h。
所以闸门采用7根主梁。
本闸门属中等跨度，为了便于制造和维护，决定采用实腹式组合梁。
3.主梁的布置本闸门为高水头的深孔闸门，主梁的位置按上疏下密来布置。
设计时按最下面的那根受力最大的主梁来设计，各主梁采用相同的截面尺寸。
水工钢结构潜孔式平面钢闸门设计和拦污栅设计
目录一．小型潜孔式平面钢闸门1、设计资料及有关规定 (2)2、闸门结构的形式及布置 (2)3、面板设计 (3)4、水平次梁、顶梁和底梁地设计 (4)5、主梁设计 (6)6、横隔板设计 (9)7、纵向连接系 (10)8、边梁设计 (11)9、行走支承设计 (12)10、轨道设计 (13)11、止水布置方式 (14)12、埋固构件 (14)13、闸门启闭力 (14)14、闸门的启闭机械 (16)二．固定式平面拦污栅1、基本资料 (19)2、拦污栅的结构布置 (19)3、栅面结构 (19)4、梁格设计 (20)一、设计资料及有关规定1、闸门形式：潜孔式平面钢闸门2、孔口尺寸（宽×高）：7.0m ×4.0m3、上游水位：64m4、下游水位：0m5、闸底高程：0m6、启闭方式：电动固定式启闭机7、材料： 钢结构：Q235-A.F焊条：E43型行走支承：采用滚轮支承止水橡皮：侧止水和顶止水用P 型橡皮，底止水用条型橡皮8、制造条件：金属结构制造厂制造，手工电弧焊，满足Ⅲ级焊缝质量检验标准。
9、规范：《水利水电工程钢闸门设计规范SL 1974-2005》 二、闸门结构的形式及布置1、闸门尺寸的确定闸门高度：4.2m闸门的荷载跨度为两止水的间距：7.0m 闸门计算跨度：7+2×0.22=7.44 m 设计水头：64m2、主梁的数目及形式主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。
因为闸门跨度L=7m,闸门高度H=4m,L ≥1.5H 。
所以闸门采用2根主梁。
本闸门决定采用实腹式组合梁。
3、主梁的布置本闸门为高水头的深孔闸门，主梁的位置可按主梁均匀间隔来布置。
设计时按最下面的那根受力最大的主梁来设计，各主梁采用相同的截面尺寸。
6444、梁格的布置及形式梁格采用复式布置与等高连接，水平次梁穿过横隔板上的预留孔并被横隔板所支承。
水平次梁为连续梁，其间距应均匀，以减少计算量。
(完整word版)水工钢结构课程设计

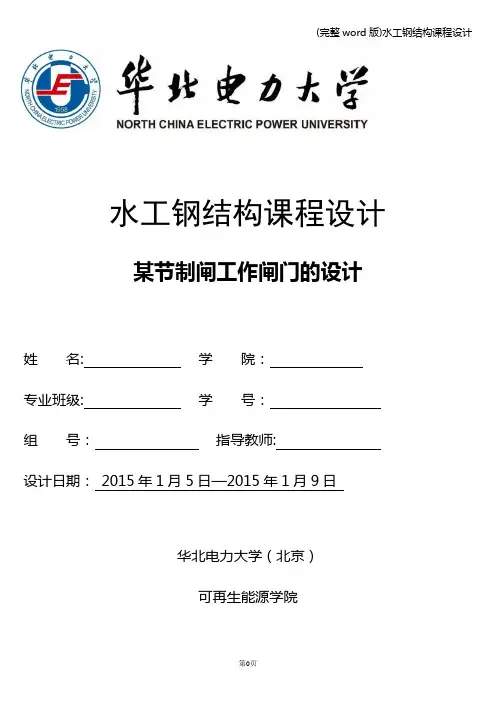

水工钢结构课程设计某节制闸工作闸门的设计姓名：学院：专业班级：学号：组号：指导教师：设计日期： 2015年1月5日—2015年1月9日华北电力大学（北京）可再生能源学院目录水工钢结构课程设计 0一、课程设计任务与要求 (3)二、设计资料 (3)三、闸门结构形式及布置 (3)1.闸门尺寸的确定 (3)2.主梁的数目及形式 (4)3.主梁的布置 (4)4.梁格的布置及形式 (4)5.连接系的布置和形式 (4)6.边梁与行走支撑 (5)四、面板设计 (5)1.估算面板厚度 (5)2.面板与梁格的连接计算 (6)五、水平次梁，顶梁和底梁的设计 (6)1.荷载与内力验算 (7)2.截面选择 (8)3.水平次梁的强度验算 (9)4.水平次梁的挠度验算 (10)5.顶梁和底梁 (10)六、主梁设计 (10)1.设计资料 (10)2.主梁设计 (10)（1）截面选择 (10)（2）截面改变 (13)（3）翼缘焊缝 (14)（4）腹板的加筋肋和局部稳定性验算 (14)（5）面板局部弯曲与主梁整体弯曲的折算应力的验算 (16)七、横隔板设计 (16)1.荷载和内力计算 (16)2.横隔板和截面选择和强度验算 (17)八、纵向连接系设计 (18)1.荷载和内力计算 (18)2.斜杆截面计算 (18)九、边梁设计 (19)1.荷载和内力计算 (19)2.边梁强度验算 (20)十、行走支承设计 (21)十一、胶木滑块轨道设计 (21)1.确定轨道底板宽度 (21)2.确定轨道底版厚度 (22)十二、闸门启闭力和吊座验算 (22)1.启门力 (22)2.闭门力 (23)3.吊轴和吊耳板验算 (23)十三、参考文献 (24)一、 课程设计任务与要求1、 《钢结构》课程设计的任务为某节制闸工作闸门的设计。
2、 要求根据钢闸门设计规范与要求，设计出合理、可行的平面定轮钢闸门。
二、 设计资料某供水工程，工程等级为1等1级，其某段渠道上设有节制闸。
水工钢结构课程设计任务书(平面钢闸门)
水工钢结构课程设计任务书（平面钢闸门设计）班级：农业水利工程12-1、2一、设计任务为某水库溢洪道设计平面钢闸门一面，作为主要工作闸门。
二、设计资料1、 孔口净宽：12米。
2、 计算水头：6米。
3、 材料：门叶结构 Q235，侧止水用P －60A 型橡皮，底止水用I110—16条型橡皮，焊条 E43型，砼等级C20，采用普通螺栓。
4、参考资料：《水工钢结构》范崇仁主编，《水利水电工程钢闸门设计规范》。
三、设计要求1、 编写设计书，参照“设计计算参考提纲”的内容，对原则问题应有简略的论证并附必要的简图。
用A4打印，用铅笔绘制简图。
2、 手工绘制施工图，图幅为A2图2张（或A3图4张）。
图中包括：门叶结构总图、侧视图、俯视图、必要的大样图，闸槽尺寸及埋固构件。
比例根据布图需要自定。
3、 作出闸门的材料表附在设计图上。
四、设计参考提纲1、 根据闸门工作条件，初步拟出闸门的构造形式及其总体布置⑴ 选择闸门的基本尺寸门高：6＋0.3（门的超高，高出孔口净高）=6.3ｍ。
门宽：为了布置侧止水和行走支承闸门宽度等于孔口净宽＋2×0.3ｍ。
⑵ 选择梁格布置方案主梁根数和布置，为简化设计和制造方便，又能保持闸门的整体刚度。
对与跨度远大于门高平面闸门，宜采用双主梁的复式梁格。
主梁位置按等水压力的原则布置，上下主梁应放置在离水压合力作用线相等的位置，并要求门的下悬臂≥0.12门高，上悬臂≤0.45门高。
水平次梁的间距，根据水压力的变化，应布置上疏下密，使各区格的面板厚度大致相同。
次梁可采用槽钢（包括顶梁和底梁）。
底梁不到底，布置底止水。
设置横隔板三道，等间距。
边梁采用单腹式。
⑶ 梁格采用齐平连接水平次梁穿过横隔板成连续梁。
纵向联结系，两主梁的下翼缘设斜杆，形成纵向桁架。
将所选择的梁格布置方式、行走支承的位置绘出简图。
2、 面板设计根据梁格布置，进行面板设计。
列表估算面板厚度，结合构造要求选择面板厚度。
对底梁下的面板悬出段，应按悬臂板进行验算。
