电路故障问题专题训练
1. 电路故障是指电路连接完成通电时，整个电路或部分电路不能正常工作。
△产生电路故障的主要原因有：①元件本身存在问题，如元件内部开路、短路；②电路导线接触不良或断开等；③连接时选用的器材不当（如R1>>R2）；④连接错误。
2. 电灯故障分析方法先分析电路连接方式，再根据题给条件确定故障是断路还是短路：（1）两灯串联:如果只有一个灯不亮，则此灯一定是短路了；如果两灯都不亮，则电路一定是断路了；（2）两灯并联:如果只有一灯不亮，则一定是这条支路断路；如果两灯都不亮，则一定是干路断路或短路；3. 电表示数变化故障分析方法（1）首先正确分析电路中电压表，电流表的测量对象，根据电表示数变化情况并结合串并联电路的特点分析电路故障原因。
（2）电压表串联接入电路中时，该部分电路断路，但电压表有示数。
此时与电压表串联的用电器视为导线。
串联电路：①电压表示数变大，一是所测用电器断路，电压表串联在电路中，二是另一个用电器短路；②电压表示数变小（或为0），一种情况是所测电阻短路，另一种情况是另一个用电器断路；③电流表示数变大，一定有一个用电器短路；④电流表示数变小（或为0），一是电压表串联在电路中，二是电路断路。
并联电路：①电压表示数变为0，一定是干路断路路；②支路电流表示数变为0，一定是该支路断路；③干路电流表示数变为0，一定是干路断路。
开关短路：开关不起作用，电路一直处于通路状态，不会造成电路中电流过大【例题解析】例1. 在如图所示电路中，电源电压不变。
闭合开关K后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因可能是（）(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。
例2、如图，闭合开关时，电流表有示数，电压表示数接近电源电压，则原因可能是（）A、L1短路B、L2短路C、L1开路D、L2开路例3、如图，闭合开关时，L1发光而L2不亮，则原因可能是( )A、L2开路B、L2开路C、RL1比RL2大得多D、RL1比RL2小得多例4、如图6，闭合开关时，灯泡都不亮，电压表示数接近电源电压，则原因可能是（）A、ab间开路B、bc间开路C、cd间开路D、ad间开路例5、在图9所示的电路中，电源电压不变。
闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是(A)灯L1断路。
(B)灯Ll短路。
(C)灯L2断路。
(D)灯L2短路。
例6、在如图所示电路中，电源电压不变，闭合开关S，电路正常工作一段时间后，发现其中一个电压表示数变大，则（）A．L可能变亮B．R可能断路C．灯L可能断路D．电阻R可能短路例7. 如图所示，开关S闭合电灯不亮，为了检查图中电路故障，现用一根导线进行判断，当导线连接BC时，灯不亮；当导线连接CD时，灯也不亮；当导线连接DE时，灯亮了。
则电路故障原因是（）A．电阻R断路B．电灯L断路C．R、L同时断路D．变阻器R断路练习一、串联电路故障分析规律1：串联电路中，发生断路时，电路中无电流，坏灯两端有电压，好灯两端无电压。
规律2：串联电路中，发生短路时，电路中有电流，被短路的灯两端无电压。
１、如图所示，当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是（）A．L1短路B．L2短路C．L1断路D．L2断路２、如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1的接线短路D．L2的接线短路３、如图所示电路中，电源电压不变，闭合开关S后，灯泡L1，L2都发光，一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大，则产生这一现象的原因是：（）A、灯L1断路；B、灯L2断路；C、灯L1短路；D、灯L2短路。
４.如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（）A、灯L1知路；B、灯L2短路；C、灯L1开路；D、灯L2开路。
５、如图所示的电路中，闭合开关S后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是：（）A、L1的灯丝断了；B、L2的灯丝断了；C、L1，L2的灯丝都断了；D、电流表坏了６、如图所示，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转；该电路的故障可能是：（）A、从电流表A端到开关这段电路中出现断路；B、灯泡L1的灯丝断了；C、灯泡L2的灯丝断了；D、电流表和两个灯泡都坏了。
7，闭合开关时，发现电压表、电流表的指针都没有偏转；将灯L1和L2的位置互换后，发现电流表指针仍不动，但电压表却有明显偏转。
则该电路故障是（）A、只有L1开路B、只有L2开路C、L2和电流表都开路D、L1和电压表都开路8、小明在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查电路连接无误，老师告诉他是一个小灯泡坏了。
请你帮助小明在导线、电流表、电压表中任选一种，连入电路，检测出哪只灯泡坏了。
并在虚线框内画出检测电路图。
（5分，其中电路图2分）所选器材：________________________（1分）现象及结论：__________________________________________（2分）9．（2010安徽）在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。
但过了一段时间，小灯泡发生断路，这时( )A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小10．（2010上海）在图所示的电路中，闭合电键S，电路正常工作。
一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。
将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转。
若电路中只有一处故障，且只发生在灯L或电阻R上，则( )A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路11（2010上海）如图所示的电路，电源电压保持不变。
电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是( )A．电流表A示数为零，电阻R短路B．电流表A示数为零，灯L断路C．电压表示数为零，电阻R短路D．电压表示数为零，灯L断路12．（2010南京）如图所示电路，电源电压不变，闭合开关S，灯L1和L2后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是( )A. 灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路13．(2010楚雄)如图所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是( )A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路14．（2010株洲）小青在探究“怎样用变阻器改变灯泡的亮度”时，连接的电路如图6所示。
闭合开关后，灯泡不亮，她用电压表进行电路故障检测，测试结果如右表所示，则电路中的故障可能是( )A.开关断路B.开关短路C.变阻器断路D.灯泡断路15．（2010百色）在测量小灯泡电阻的实验中，小明按图所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数。
电路中的故障可能是( )A．灯泡发生短路B．灯泡发生断路C．变阻器R发生短路D．变阻器R发生断路16．（2010达州）如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。
若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是( )A.灯L短路B.灯L断路C.变阻器R短路D.变阻器R断路17．（2010荆州）在如图所示的电路中，电源电压保持不变。
闭合电键S后，电路正常工作。
过一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是( )A．可能性是灯L断路B．可能性是电阻R断路C．一定是灯L短路D．一定是电阻R短路18．（09晋江）如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。
则故障原因可能是( )断路短路短路断路19．（2010莆田）如图所示，开关S闭合后，电路正常工作，电压表有一定的示数。
一段时间后，电压表的示数突然变为零，则故障可能是R1_______或R2_______。
(填“短路”或“断路”)二、家庭电路故障分析家庭电路的故障有两类：断路和短路。
有些故障可以直接由人们观察到的现象进行判断，有些故障则需要借助校验灯或试电笔进行判断。
1．(09常德)小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如下图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是( )A．火线与零线短路B．a、d之间某处短路C．b、c之间某处断路D．电灯的灯丝断了2．（2010大连）图是某家庭电路，闭合开关，灯不亮。
用试电笔接触c点氖管不发光，接触d点氖管发光。
已知该电路有两处故障，则下列判断正确的是( )A．ac间断路、bd间断路B．ac间断路、eb间断路C．ac间断路、cd间短路D．eb间断路、cd间短路3．(2010孝感)右心图是某家庭电路的一部分，其小甲、乙两处分别装有电灯或开关。
对此电路，下列说法不正确的是( )A．火线上的保险丝应该改装到零线上B．甲处应装开关，乙处应装电灯C．电路中使用的用电器增多时，通过保险丝的电流就增大D．电路中使用的用电器增多时，保险丝熔断的可能性就变大4．（09太原）夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检查保险丝完好，用试电笔检查插座的两孔，氖管均发光．发生这一现象的原因可能是( )A．插座处发生短路了B．某个电灯的灯丝烧断了C．进户线的火线断了D．进户线的零线断了5．（09绵阳）灾后重建，小宇同学家的永久性住房已经建好。
在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光。
由此判断( )A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题6．（09杭州）如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。
某同学用测电笔测试灯头的两根电线C、D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。
初三物理电路故障分析练习题
初三物理电路故障分析练习题一、单项选择题1. 在电路中，如果电流突然变大，则电阻的值应该是：A. 变小B. 变大C. 保持不变2. 在串联电路中，总电阻的计算公式是：A. R = R1 + R2 + R3B. R = R1 × R2 × R3C. R = 1/ (1/R1 + 1/R2 + 1/R3)3. 下面哪个元件不会储存电能：A. 电容器B. 电感器C. 变压器4. 在并联电路中，总电流的计算公式是：A. I = I1 + I2 + I3B. I = I1 × I2 × I3C. I = I1 + I2 + I35. 电压的单位是：A. 安培B. 伏特C. 瓦特二、计算题1. 电阻R1为30欧姆，电阻R2为20欧姆，两个电阻串联连接，求总电阻。
2. 电阻R1为10欧姆，电阻R2为20欧姆，两个电阻并联连接，求总电阻。
3. 在电路中，电源电压为12伏特，总电流为2安培，求总电阻。
4. 在电路中，电源电压为6伏特，总电阻为4欧姆，求总电流。
5. 电容器C1为2微法，电容器C2为4微法，两个电容器并联连接，求总电容。
三、解答题1. 请说明并联电路和串联电路的区别，并给出一个实际生活中的例子。
2. 解释直流电和交流电的概念，并说明它们的用途和区别。
3. 电路中如何判断电流的大小和方向，以及电压的极性？4. 请简要解释电阻、电容和电感的概念，并说明它们在电路中的作用。
5. 电路中出现故障的原因可能有哪些，并提供至少两个常见故障的解决方法。
四、综合题某电路中，有一个12伏特的电源和两个电阻：R1为20欧姆，R2为30欧姆。
另外还有两个电容器：C1为2微法，C2为4微法。
请回答以下问题：1. 如果将两个电阻串联连接，求总电阻和总电流。
2. 如果将两个电容器并联连接，求总电容。
3. 如果电阻R1和电容器C1并联连接，电阻R2和电容器C2串联连接，求总电阻和总电容。
4. 如果电路中出现了短路故障，请说明该故障的原因以及解决办法。
(完整版)电路故障问题(含参考答案)
电路故障问题（含答案）常见的情况是断路和短路，检验的方法有小灯泡法、电压表法、电流表法、导线法。
一、断路的判断1、断路的主要变现。
断路最显着的特征是电路(并联的干路)中无电流（电流表无读数），且所有用电器不工作（常是灯不亮），电压表读数接近电源电压。
如果发现这种情况，则电路的故障是发生了断路。
2、判断的具体方式。
采用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联。
原理是在并联的部分断路时，用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联再造一条电流的路径，若这条路径搭在哪里使电路恢复通路，则与之并联的部分就存在断路。
（1）电压表检测法。
把电压表分别和逐段两接线柱之间的部分并联，若有示数且比较大（常表述为等于电源电压），则和电压表并联的部分断路（电源除外）。
电压表有较大读数，说明电压表的正负接线柱已经和相连的通向电源的部分与电源形成了通路，断路的部分只能是和电压表并联的部分。
（2）电流表检测法。
把电流表分别与逐段两接线柱之间的部分并联，如果电流表有读数，其它部分开始工作，则此时与电流表并联的部分断路。
注意，电流表要用试触法选择合适的量程，以免烧坏电流表。
（3）导线检测法。
将导线分别与逐段两接线柱之间的部分并联，如其它部分能开始工作，则此时与电流表并联的部分断路。
（4）小灯泡检测法。
将小灯泡分别与逐段两接线柱之间的部分并联，如果小灯泡发光或其它部分能开始工作，则此时与小灯泡并联的部分断路。
例1、在下图所示电路中，电源电压不变。
闭合开关K，电路正常工作。
一段时间后，发现其中一个电压表示数变小，则（）A.灯L可能变亮B.灯L亮度可能不变C.电阻R可能断路D.电阻R可能短路分析：本题中电阻和灯泡串联，电压表V1测总电压，读数和电源电压相等且保持不变，所以是电压表V2读数变小。
V2测的是电阻R两端电压，根据分压关系，它两端电压变小，L可视为定值电阻，V2的读数只能变为零，则电灯L 两端电压必变大，而变大的原因只能是R发生短路，或L发生断路。

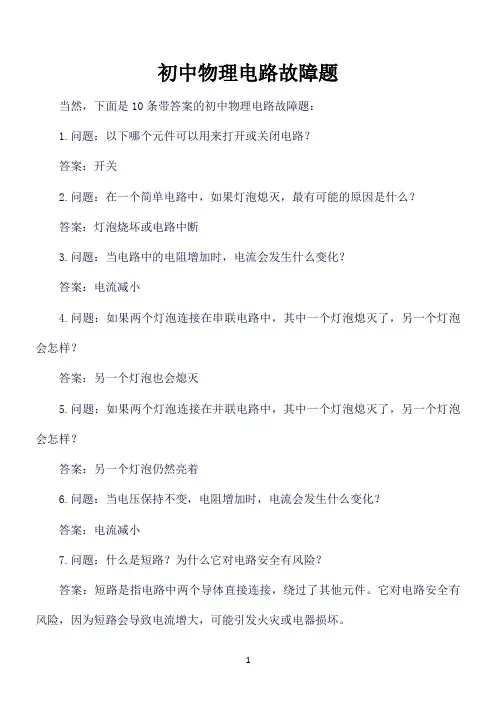

初中物理电路故障题
初中物理电路故障题
当然，下面是10条带答案的初中物理电路故障题：
1.问题：以下哪个元件可以用来打开或关闭电路？
答案：开关
2.问题：在一个简单电路中，如果灯泡熄灭，最有可能的原因是什么？
答案：灯泡烧坏或电路中断
3.问题：当电路中的电阻增加时，电流会发生什么变化？
答案：电流减小
4.问题：如果两个灯泡连接在串联电路中，其中一个灯泡熄灭了，另一个灯泡会怎样？
答案：另一个灯泡也会熄灭
5.问题：如果两个灯泡连接在并联电路中，其中一个灯泡熄灭了，另一个灯泡会怎样？
答案：另一个灯泡仍然亮着
6.问题：当电压保持不变，电阻增加时，电流会发生什么变化？
答案：电流减小
7.问题：什么是短路？为什么它对电路安全有风险？
答案：短路是指电路中两个导体直接连接，绕过了其他元件。
它对电路安全有风险，因为短路会导致电流增大，可能引发火灾或电器损坏。
8.问题：什么是过载？为什么它对电路安全有风险？
答案：过载是指电路中通过的电流超过了设计承载能力。
它对电路安全有风险，因为过载会导致电线过热，可能引发火灾或电器损坏。
9.问题：什么是并联电路？它的特点是什么？
答案：并联电路是指电路中的元件是平行连接的。
在并联电路中，各个元件的电压相同，总电流等于各个分支电流之和。
10.问题：什么是串联电路？它的特点是什么？
答案：串联电路是指电路中的元件是依次连接的。
在串联电路中，各个元件的电流相同，总电压等于各个元件电压之和。
希望这些题目能够帮助到你！如果还有其他问题，请随时提问。

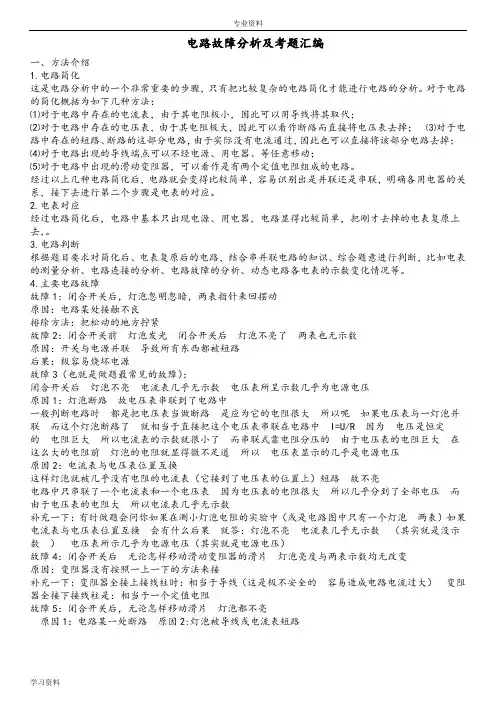

电路故障专项练习题(含答案解析)
专业资料电路故障分析及考题汇编一、方法介绍1.电路简化这是电路分析中的一个非常重要的步骤，只有把比较复杂的电路简化才能进行电路的分析。
对于电路的简化概括为如下几种方法：⑴对于电路中存在的电流表，由于其电阻极小，因此可以用导线将其取代；⑵对于电路中存在的电压表，由于其电阻极大，因此可以看作断路而直接将电压表去掉；⑶对于电路中存在的短路、断路的这部分电路，由于实际没有电流通过，因此也可以直接将该部分电路去掉；⑷对于电路出现的导线端点可以不经电源、用电器、等任意移动；⑸对于电路中出现的滑动变阻器，可以看作是有两个定值电阻组成的电路。
经过以上几种电路简化后，电路就会变得比较简单，容易识别出是并联还是串联，明确各用电器的关系，接下去进行第二个步骤是电表的对应。
2.电表对应经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，。
3.电路判断根据题目要求对简化后、电表复原后的电路，结合串并联电路的知识、综合题意进行判断，比如电表的测量分析、电路连接的分析、电路故障的分析、动态电路各电表的示数变化情况等。
4.主要电路故障故障1：闭合开关后，灯泡忽明忽暗，两表指针来回摆动原因：电路某处接触不良排除方法：把松动的地方拧紧故障2：闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数原因：开关与电源并联导致所有东西都被短路后果：极容易烧坏电源故障3（也就是做题最常见的故障）：闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压原因1：灯泡断路故电压表串联到了电路中一般判断电路时都是把电压表当做断路是应为它的电阻很大所以呢如果电压表与一灯泡并联而这个灯泡断路了就相当于直接把这个电压表串联在电路中I=U/R 因为电压是恒定的电阻巨大所以电流表的示数就很小了而串联式靠电阻分压的由于电压表的电阻巨大在这么大的电阻前灯泡的电阻就显得微不足道所以电压表显示的几乎是电源电压原因2：电流表与电压表位置互换这样灯泡就被几乎没有电阻的电流表（它接到了电压表的位置上）短路故不亮电路中只串联了一个电流表和一个电压表因为电压表的电阻很大所以几乎分到了全部电压而由于电压表的电阻大所以电流表几乎无示数补充一下：有时做题会问你如果在测小灯泡电阻的实验中（或是电路图中只有一个灯泡两表）如果电流表与电压表位置互换会有什么后果就答：灯泡不亮电流表几乎无示数（其实就是没示数）电压表所示几乎为电源电压（其实就是电源电压）故障4：闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变原因：变阻器没有按照一上一下的方法来接补充一下：变阻器全接上接线柱时：相当于导线（这是极不安全的容易造成电路电流过大）变阻器全接下接线柱是：相当于一个定值电阻故障5：闭合开关后，无论怎样移动滑片灯泡都不亮原因1：电路某一处断路原因2:灯泡被导线或电流表短路二．电路故障分析症状”1：用电器不工作。
2023年中考物理复习-专题15 电路故障问题【有答案】
第一部分中考重点基础考点专题篇电路故障问题一、选择题1. （2022湖南衡阳）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（）A. 电阻R1断路B. 电阻R1短路C. 滑动变阻器R断路D. 滑动变阻器R短路【答案】C【解析】BD．若R1或者R短路，电路仍然处于通路状态，有电流通过电路，电流表会有示数，故BD不符合题意；A．如果R1断路，则电路没有电流通过，电流表没有示数；电压表测量的是R1两端的电压，由于电路只有一处故障，电压表仍然与电源两极相连，此时测量电源两端的电压，有较大的示数，故A不符合题意；C．如果滑动变阻器R断路，则电路没有电流通过，电流表示数为零，指针不偏转；同时电压表与电源正极断开，也没有示数，指针不偏转，故C符合题意。
故选C。
2. （2020山东潍坊）如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。
闭合开关S，两灯均不亮。
保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（）A. b、c间导线断路B. 灯泡L1断路C. 灯泡L2断路D. 灯泡L1、L2均断路【答案】C【解析】灯泡不亮，可能是灯泡短路或电路存在断路造成的；用电压表测量电路ab间电压为0，则可能是灯L1发生短路，或ab之外电路存在断路；用电压表测c、d间电压为3V，等于电源电压，说明c、d之外电路不存在断路，断路位置在c、d间，即L2断路；综合分析可知，电路故障可能是：L1短路且L2断路或只有L2断路。
3.如图所示，闭合开关，两灯均不亮。
已知电路连接正确，是其中一个小灯泡出现了故障。
将电压表并联在灯泡L1两端时，电压表有示数。
则电路故障是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】AB．灯L1短路或灯L2短路，另一个灯泡发光，题目中两灯均不亮，故AB不符合题意；C．灯L1断路，两灯均不亮，将电压表并联在灯泡L1两端时，相当于电压表和灯泡L2串联，电压表有示数，故C符合题意；D．灯L2断路，两灯均不亮，将电压表并联在灯泡L1两端时，电压表断路，电压表没有示数，故D不符合题意。

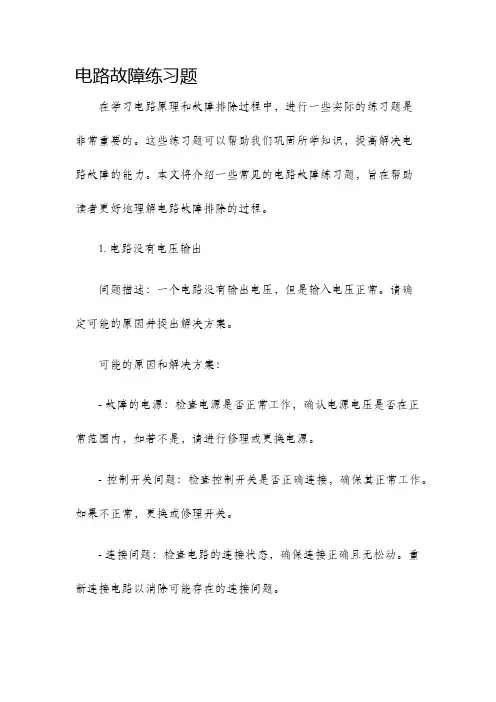

电路故障练习题
电路故障练习题在学习电路原理和故障排除过程中，进行一些实际的练习题是非常重要的。
这些练习题可以帮助我们巩固所学知识，提高解决电路故障的能力。
本文将介绍一些常见的电路故障练习题，旨在帮助读者更好地理解电路故障排除的过程。
1. 电路没有电压输出问题描述：一个电路没有输出电压，但是输入电压正常。
请确定可能的原因并提出解决方案。
可能的原因和解决方案：- 故障的电源：检查电源是否正常工作，确认电源电压是否在正常范围内，如若不是，请进行修理或更换电源。
- 控制开关问题：检查控制开关是否正确连接，确保其正常工作。
如果不正常，更换或修理开关。
- 连接问题：检查电路的连接状态，确保连接正确且无松动。
重新连接电路以消除可能存在的连接问题。
- 损坏的元件：检查电路中的元件，如电容、电感、二极管等，确认是否有损坏的情况。
如若发现损坏，请更换损坏的元件。
2. 电路输出电压过高或过低问题描述：一个电路输出的电压过高或过低，而输入电压正常。
请确定可能的原因并提出解决方案。
可能的原因和解决方案：- 电源电压不稳定：检查电源稳压性能，确保其输出电压稳定。
如果电源不稳定，可以考虑更换稳压电源。
- 元件参数不匹配：检查电路中的元件参数，如电阻、电容、电感等，确认其参数是否符合设计要求。
如果不符合，请更换合适的元件。
- 输入电压异常：检查输入电压是否正常，并确认其波形是否稳定。
如果输入电压异常，可考虑使用稳压器来稳定输入电压。
- 损坏的放大器或中间增益器：如果电路中有放大器或中间增益器，检查其工作状态。
如若发现损坏，更换损坏的放大器或中间增益器。
3. 电路出现噪音问题描述：一个电路输出的信号中出现噪音。
请确定可能的原因并提出解决方案。
可能的原因和解决方案：- 环境电磁干扰：检查周围环境是否有强电磁干扰源，如电源线、高频设备等。
采取屏蔽措施来减少环境电磁干扰的影响。
- 接地问题：检查电路的接地连接是否良好，确保电路的接地是可靠的。
重新连接电路的接地以消除可能存在的接地问题。
欧姆定律专题训练(八)+电路故障分析(二)课件+---2023-2024学年人教版物理九年级上册
图ZT-8-1
2.如图ZT-8-2所示是小明同学做“测定小灯泡电阻”的实验电 路图。当实验电路连接完成，闭合开关时，发现灯泡较暗， 两表的示数均较小，移动滑动变阻器的滑片，现象不变。 则电路出现故障的原因可能是( )
A. 灯泡发生断路 B. 灯泡发生短路 C. 滑动变阻器同时接了上面的两个 接线柱
12.B [解析] 由图可知,R 与灯泡 L 串联,电压表 V1 测量电源电压,电 压表 V2 测量灯 L 两端的电压,电路无论怎样变化,电压表 V1 的示数不 变。有一只电表示数变大,有两种可能: 一是电流表的示数变大,则应该是电路中电阻 R 短路或灯泡 L 短路, 导致电路中电阻变小、电流变大;若电阻 R 短路,会导致电压表 V2 的 示数也变大,不符合题意;若灯泡短路,则电压表 V2 也短路,此时电压表 V2 的示数减小为 0,符合题意。二是电压表 V2 的示数变大,电流表的示 数变小,则应该是灯泡 L 断路,此时电流表的示数减小为零,电压表 V2 串联在电路中测电源电压,其示数增大。所以,发现只有一只电表的示 数变大,可能是灯泡短路或灯泡断路造成的。
C. 滑动变阻器短路
D. 滑动变阻器断路
4.（2022海南）小明在做电 学实验时，连接的电路如图 ZT-8-4所示。闭合开关，灯 L1不发光，L2发光，电流表 有示数，电压表无示数。电 路故障可能是( B ) A. 电流表断路 C. 灯L1断路
图ZT-8-4
B. 电压表短路 D. 灯L2短路
5.如图ZT-8-5所示，小媛同学设计了
10.B [解析] 由图可知两只灯泡串联,电压表测量 L2 两端的电压。 闭合开关,两只灯泡都不亮,电流表无示数,说明电路中有断路故障; 电 压表无示数,说明电压表两接线柱到电源的正负极之间有开路,即可 能是灯 L1 断路,也可能是 L1、L2 同时断路。 将灯 L1、L2 的位置对调,闭合开关,电流表无示数,说明电路中仍然有 断路故障;电压表有示数,说明此时电压表两接线柱到电源的正负极 之间是通路,所以灯 L2、电流表、开关都是完好的,则故障是灯 L1 断 路。
初三物理《故障电路》专题训练(含答案)
故障电路【1】1．在图所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。
经分析得出，电路中可能发生的情况是：_______。
2．在图所示的电路中，电源电压不变。
闭合开关S后，灯L1、L2都发光。
一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( )。
A．灯L1短路B．灯L2短路 C．灯L1断路 D．灯L2断路3．在图所示的电路中，电源电压不变。
闭合开关S后，灯L1、L2都发光，一段时间后，其中的一盏灯突然变亮，而电压表V1的示数变小，电压表V2的示数变大，则产生这一现象的原因是( )。
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路4．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。
过一段时间后，发现电压表示数变为0，电流表示数增大。
经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是( )。
A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后( )。
A．电流表、电压表均损坏 B．电流表损坏，电压表示数为零C．电流表有示数，电压表示数为零D．电流表示数为零，电压表有示数6．如图所示，下列说法正确的是( )A．电流表的连接是正确的 B．电压表的连接是正确的C．两表的连接都是错误的 D．电流表将会被烧坏7．在图所示的电路中，电源电压保持不变。
闭合电键S后，电路正常工作。
过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是( )。
A．可能是灯L短路，电流表示数变小B．可能是灯L断路，电流表示数变小C．可能是电阻R短路，电流表示数变大D．可能是电阻R断路，电流表示数变小8．如图所示电路，电源电压为3伏。
当开关S闭合时，却只有一只灯泡发光，且电压表示数为3伏。
由这一现象可以判断电路的故障是( )。
初三物理中考电路故障专题练习
初三物理中考电路故障专题练习初三第七讲：电路故障1.XXX在做功课时发现台灯不亮，经过检查发现书桌边的插座有问题。
他用测电笔检查后发现其中一个孔能使测电笔的氖管发光。
这可能是因为书桌边的插座与零线或火线断开了。
2.XXX家新装了一台3kW的空调机，试用了一会儿后家里突然停电，检查后发现熔丝断了。
这可能是因为电路中用电器的总功率过大，导致熔丝烧断。
3.XXX在开着空调的书房里复功课，当妈妈把电饭煲的插头插入插座时，家里的空气开关跳闸了。
这可能是因为电饭煲插头内部发生了短路，导致电路中电流过大，引起了跳闸。
4.在炎热的夏天，居民家里的空调、电扇都在使用，导致电路火灾时有发生。
调查发现，起火原因是电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。
根据物理知识，超负荷是指电路中的电流过大，而导线发热引燃外面的绝缘皮的理论依据是电阻发热。
预防这种火灾发生的措施是要注意用电器的总功率，不要超过电路的承载能力。
5.在电学实验中，遇到断路时，常用电压表来检测。
某同学遇到了电路故障，用电压表进行测量，发现灯不亮，可能是开关接触不良、灯泡灯丝断了或电阻出现断路。
6.在图所示的电路中，当开关K闭合时，灯L1、L2均不亮。
某同学用一根导线去查找电路的故障。
他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。
由此可以判断灯L1断路。
3、根据图示电路，同学发现闭合开关后灯泡不亮，电流表无示数，电压表有示数。
可能的故障是断路或短路，具体是A、a、b间断路、C、e、f间断路或D、e、f短路。
4、在图示电路中，电源电压不变。
闭合开关K后，灯L1、L2都亮。
过了一段时间后，其中一盏灯突然变亮，电压表V1的示数变小，电压表V2的示数变大。
这一现象的原因可能是灯L1断路、灯L2短路。
5、根据图示电路，当开关K闭合时，整个电路不会发生短路，电流表示数不变化。
题组二：在并联电路中1、根据图示电路，电源电压为6V，闭合开关S后只有一只灯泡发光，电压表V的示数为6V。
电路故障分析专题练习(含答案)
2021年中考物理模拟试题提高训练——电路故障分析1．（2021福建模拟）如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。
过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是（）A．灯 L 发生了断路B．灯 L 发生了短路C．电阻 R 出现断路D．电阻 R 出现短路2．（2021常德模拟）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作。
过了一会儿，两个电表的示数突然同时变大，则该电路中出现的故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路3．（2021烟台模拟）如图所示的电路只有一处故障，开关闭合后，两盏灯都不亮；现在用电压表分别正确的并联在灯L1和L2两端，发现灯L1两端的电压U1＝0，灯L2两端的电压U2等于电源的电压，电路的故障可能是（）A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路4．（2021湘西州模拟）在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。
现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（）A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光5．（2021太原模拟）小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开6．（2021永州模拟）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路7．（2021攀枝花模拟）如图所示电路，电源电压不变，闭合开关S，发现电流表和电压表均无示数。
