销连接
钳工工艺 —— 销连接
销连接
销是标准件，可用来作为 定位零件，用以确定零件 间的相互位置；也可起联 接作用，以传递横向力或 转矩；或作为安全装置中 的过载切断零件。
销连接的类别
圆柱销
圆锥销
开口销
➢ 定位作用 ➢ 联接作用 ➢ 防止过载
销连接的作用
起定位作用
起联接作用
圆柱销的装配
➢ 检查两连接的孔是否正确，清理孔表面。 ➢ 将两连接件组装在一起，使两连接件处于相
对正确的安装位置。 ➢ 选用正确的圆柱销用铜棒或压力机轻轻压入
销孔。
圆锥销的装配注意事项
圆锥销具有1∶50的锥度，定位准确，圆锥销 以小端直径和长度代表其规格。装配前以小端直 径选择钻头，被连接件的两孔应同时钻、铰。铰 孔时，用试装法控制孔径，孔径大小以锥销长度 的80%左右能自由插入为宜。装配时用手锤敲入。 为便于装配，销上必须钻一通气小孔，供放气使 用。
对正确的安装位置。 ➢ 选用正确的圆柱销用铜棒或压力机轻轻压入
销Hale Waihona Puke 。圆柱销的装配注意事项圆柱销一般靠过盈固定在销孔中，用以定位和 连接。为保证配合精度，装配前被连接件的两孔 应同时钻、铰，并使孔壁表面的粗糙度不高于 1.6μm。装配时应在销表面涂机油，用铜棒将销 轻轻敲入。
圆锥销的装配
➢ 检查两连接的孔是否正确，清理孔表面。 ➢ 将两连接件组装在一起，使两连接件处于相
销的拆卸
➢ 尾部带螺纹的销直接用螺母旋出或者用拔销 器拔出。
➢ 不带螺纹的销一般采用敲击法拆卸。
拔 销 器
➢ 销的作用。
课后作业
➢ 常用的销有那几种。
销连接
销是标准件，可用来作为 定位零件，用以确定零件 间的相互位置；也可起联 接作用，以传递横向力或 转矩；或作为安全装置中 的过载切断零件。
销连接的类别
圆柱销
圆锥销
开口销
➢ 定位作用 ➢ 联接作用 ➢ 防止过载
销连接的作用
起定位作用
起联接作用
圆柱销的装配
➢ 检查两连接的孔是否正确，清理孔表面。 ➢ 将两连接件组装在一起，使两连接件处于相
对正确的安装位置。 ➢ 选用正确的圆柱销用铜棒或压力机轻轻压入
销孔。
圆锥销的装配注意事项
圆锥销具有1∶50的锥度，定位准确，圆锥销 以小端直径和长度代表其规格。装配前以小端直 径选择钻头，被连接件的两孔应同时钻、铰。铰 孔时，用试装法控制孔径，孔径大小以锥销长度 的80%左右能自由插入为宜。装配时用手锤敲入。 为便于装配，销上必须钻一通气小孔，供放气使 用。
对正确的安装位置。 ➢ 选用正确的圆柱销用铜棒或压力机轻轻压入
销Hale Waihona Puke 。圆柱销的装配注意事项圆柱销一般靠过盈固定在销孔中，用以定位和 连接。为保证配合精度，装配前被连接件的两孔 应同时钻、铰，并使孔壁表面的粗糙度不高于 1.6μm。装配时应在销表面涂机油，用铜棒将销 轻轻敲入。
圆锥销的装配
➢ 检查两连接的孔是否正确，清理孔表面。 ➢ 将两连接件组装在一起，使两连接件处于相
销的拆卸
➢ 尾部带螺纹的销直接用螺母旋出或者用拔销 器拔出。
➢ 不带螺纹的销一般采用敲击法拆卸。
拔 销 器
➢ 销的作用。
课后作业
➢ 常用的销有那几种。
06-04 销连接
6-4 销连接
销按其作用可分为：
（1）定位销 （2）连接销
（3）安全销
6-4 销连接
销按形状分类：
（1）圆柱销 直径公差有u8、m6、h8和h11四种。 （2）圆锥销 具有1:50的锥度,可多次装拆。 （3）端部带螺纹的圆锥销
6-4 销连接
（4）开尾圆锥销 适用于有冲击、振动的场合。 （5）槽销上有辗压或模锻出的三条纵 向沟槽 能承受振动和变载荷。
★安装槽销的孔不需要铰制，加 工方便，可受载荷或只受很小的载荷，故不
作强度校核计算。其直径可按结构确定，数目一般不少于 2个。销装入每个被连接件内的长度，约为销直径1～2倍。 （2）连接销的类型可根据工作要求选定，其尺寸可 根据连接的结构特点按经验或规范确定，必要时再按剪切 和挤压强度条件进行校核。 （3）安全销在机器过载时应被剪断，因此，销的直 径应按过载时被剪断的条件确定。
销与销连接PPT教学课件
3
2020/12/11
4
销的类型、特点及应用
一、圆柱销
销孔需要铰制，多次装拆后会降低定位 精度和连接的巩固，只能用于传递不大 的载荷。
2020/12/11
5
销的类型、特点及应用
二、圆锥销
有1：50的锥度，便于安 装，定位精度高。主要用 于定位，也可用于连接。 应用于经常拆卸的场合。
三、开口销
工作可靠，拆卸方便，用 于锁定其他紧固件。
2020/12/11
8
销与销孔的加工
销于销孔有严格的配合要求，常在装配 时将相关连接件经调整使位置确定后， 采用配钻和配铰的方法获得，以保证连 接件的销孔轴线重合。
2020/12/11
9
焊接
焊接是利用局部加热、加压使两个以上 的金属件在连接处形成原子或分子间的 结合而构成的不可拆连接。 焊接具有强度高、紧密性好、工艺简单、 操作方便、重量轻和劳动强度低等优点， 广泛用于金属构架、壳体及机架等结构 的制造。
2020/12/11
6
销的类型、特点及应用
四、销轴
用开口销锁定，不易脱落，装拆方便， 用于铰接处。
五、安全销
结构简单，形式可多样。用于传动装置 上的过载保护。
2020/12/11
7
销的材料
销的常用材料为35、45钢，通常需经过 淬火后磨削加工。 开口销常用A2、A3及10钢、15钢等低碳 钢丝来制造。
缓和冲击，消减振动的作用，使接头处疲劳强度 得以提高
④ 粘接胶层密封性能好，粘接剂可以将两种不同 金属隔开，能防止电化学腐蚀
⑤ 粘接重量轻，外表光整。
2020/12/11
15
胶接的缺点
① 胶接剂对温度变化比较敏感 ② 耐老化、耐酸、碱等性能较差 ③ 粘接接头的检查，特别是无损检验困难。
键连接与销连接课件
VS
详细描述
根据键和键槽的尺寸精度，可以选择间隙 配合、过渡配合或过盈配合。安装时，应 保证键的平整度和垂直度，以减小受力时 的偏移和磨损。对于过盈配合，可能需要 采用压力或温差装配方法。
03
销连接设计
销的类型与尺寸
01
02
03
04
圆柱销
用于固定位 对中作用。
例如，发动机中的曲轴与连杆 之间的连接，就是通过键连接 来实现的，以确保曲轴的稳定 运转。
销连接在汽车悬挂系统、转向 系统和制动系统中也广泛应用 ，用于固定和传递载荷。
航空航天领域中的应用
在航空航天领域，由于对安全性和可靠性的要求极高，键连接与销连接的应用尤为 重要。
飞机和航天器的发动机、传动系统和控制系统等关键部位，都离不开键连接与销连 接的支撑和固定。
实现资源的循环利用，减少浪费，提 高可持续发展能力。
节能技术
研发节能技术，降低生产过程中的能 耗，减少碳排放。
THANKS
感谢观看
优势
键连接具有较高的承载能力和传递扭矩的能力，销连接则具有较好的稳定性和 定位精度。
02
键连接设计
键的形状与尺寸
总结词
在键连接设计中，键的形状和尺寸是关键因素，它们直接影响键连接的强度和稳 定性。
详细描述
根据使用场合和要求，键的形状可分为平键、半圆键、钩头楔键等。尺寸方面， 需要精确计算和加工，以确保键与键槽的配合精度和强度。
类型与分类
类型
键连接可以分为水平键连接和垂直键 连接，销连接可以分为圆柱销连接和 圆锥销连接。
分类
根据连接方式的不同，键连接可以分 为固定键连接和滑动键连接，销连接 可以分为内螺纹销连接和外螺纹销连 接。
2.2销连接
按用途分 连接销
安全销
类
型
圆柱销
按形状分
圆锥销 槽销
潘存云教授研制
销轴用于两零件铰接 处,构成铰链连接。
销轴
潘存云教授研制
开口销
潘存云教授研制
销的材料：35、45钢。
定位销 按用途分 连接销
类 型
潘存云教授研制
按形状分
连接销：用来实现两零件之间的 连接，可用来传递不大的载荷。 其类型可根据工作要求选定，其 尺寸可根据连接的结构特点按经 验或规范确定。必要时再按剪切 和挤压强度条件进行校核计算。
作用：固定零件之间的相对分 连接销
销连接

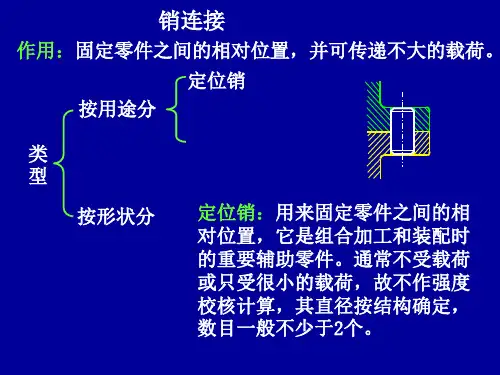

作用：固定零件之间的相对位置，并可传递不大的载荷。
定位销
按用途分
类 型
潘存云教授研制
按形状分
定位销：用来固定零件之间的相 对位置，它是组合加工和装配时 的重要辅助零件。通常不受载荷 或只受很小的载荷，故不作强度 校核计算，其直径按结构确定， 数目一般不少于2个。
作用：固定零件之间的相对位置，并可传递不大的载荷。
潘存云教授研制 潘存云教授研制
潘存云教授研制
螺母锁紧 抗冲击
作用：固定零件之间的相对位置，并可传递不大的载荷。
定位销
按用途分 连接销
安全销
类
型
圆柱销
按形状分
圆锥销 槽销
潘存云教授研制
不易松动， 能承受振动 和变载荷, 不铰孔，可 多次装拆。
作用：固定零件之间的相对位置，并可传递不大的载荷。
定位销
安全销
类
潘存云教授研制
型
按形状分
安全销：作为安全装置中的过载剪 切元件。安全销在过载时被剪断， 因此，销的直径应按剪切条件确定。 为了确保安全销被剪断而不提前发 生挤压破坏，通常可在安全销上加 一个销套。
键、销及其连接PPT
2. 普通平键的标记与尺寸选择
平键的尺寸包括：键宽b,键高h和键长L（如图），普通 平键的规格采用b×L标记。
C h R=b/2
b L
普通平键的尺寸
标记形式为：标准号 键型 键宽×键高 ×键长 GB/T 1096 键16×10×100 表示键宽16mm,键高10mm ，键长为100mm的A型普通平键。
矩形齿花键连接
渐开线齿花键连接
第三第节三节 销销连连接接
1.了解销连接基本形式。 2.了解销连接应用及特点。
如图所示链条接头用了销连接。这也是在机械中常用的 一种连接方式。那么，销连接是怎样实现连接的？图中采 用的是哪一种销？
销的应用
一、销的基本形式
销的基本形式
二、销连接的应用特点
销连接用于定位
机器都是由各种零件装配而成的。
Ⅰ
Ⅱ
a) 减速器
b) 减速器输出轴 齿轮减速器
第一节 平键连接
1．了解平键连接的种类、特点及应用。 2．掌握平键的选用方法。
齿轮减速器输出轴Ⅱ上的齿轮与轴的连接，通常是在 轴和齿轮、带轮的轮毂上加工出键槽，用键进行连接，如 下图所示。
键连接
键连接可实现轴与轴上零件（如齿轮、带轮等）之间 的周向固定，并传递运动和扭矩。键连接的分类如下：
键连接
松键连接 紧键连接
平键连接 半圆键连接 花键连接
斜键连接
切向键连接
根据用途不同，平键连接包括普通平键连接、导向平 键连接和滑键连接。
一、普通平键
普通平键连接示意图如图所示。平键连接靠键的两侧面 传递转矩，键的两侧面是工作面，因此，具有对中性好、装 拆方便、应用广泛的特点。
1. 普通平键的分类及材料
国家标准规定，在普通平键的标记中，A型键的键型可 省略不标注。
键、花键、无键连接和销连接培训讲义(PPT 33张)
2 T p 滑动平键联接的强度验 算： p dlk
下一页
2、半圆键联接
工作面
下一页
3、楔键联接
上下表面是工作面，靠摩擦力传递转矩；轴与轮毂的对中 性较差；用于低速、轻载、对中要求不严的场合。
1： 100 工作面
方头楔键
钩头楔键
圆头楔键
下一页
4、切向键联接
工作面
下一页
6.2花键联接
14×9 16×10 18×11 20×12 22×14
40 45 50 56 63 70 80
45 50 56 63 70 80 50 56 63 70 80 90 50 56 63 70 80 90 56 63 70 80 90 100 63 70 80 90 100 110
返回
对中性较差
返回
椭圆形
六角形
正方形
带切口圆形
三角形
下一页
ቤተ መጻሕፍቲ ባይዱ
2.弹性环联接
下一页
下一页
课后习题
作业6-9
6.9图6.38所示凸缘半联轴器及圆柱齿轮，分别用键与减速器的低速轴 相连接。试选择两处键的类型及尺寸，并校核其连接强度。已知轴的材 料为45钢，传递的转矩T=1000N.m，齿轮用锻钢制造，半联轴器用灰铸铁 制造，工作时有轻微冲击。
C型键用于轴端
下一页
普通平键联接的应用
下一页
键联接的类型选择和强度校核
1.键的类型选择—根据使用要求和工作条件 转矩、转速、载荷性质、是否移动、对中性等 2.键的尺寸选择（同时确定配合类型） （平键）根据轴径d，选择截面尺寸bxh； 根据轮毂的长度选择键的长度L。 查键的尺寸 3.平键联接的强度校核 计算公式:
机械设计
下一页
2、半圆键联接
工作面
下一页
3、楔键联接
上下表面是工作面，靠摩擦力传递转矩；轴与轮毂的对中 性较差；用于低速、轻载、对中要求不严的场合。
1： 100 工作面
方头楔键
钩头楔键
圆头楔键
下一页
4、切向键联接
工作面
下一页
6.2花键联接
14×9 16×10 18×11 20×12 22×14
40 45 50 56 63 70 80
45 50 56 63 70 80 50 56 63 70 80 90 50 56 63 70 80 90 56 63 70 80 90 100 63 70 80 90 100 110
返回
对中性较差
返回
椭圆形
六角形
正方形
带切口圆形
三角形
下一页
ቤተ መጻሕፍቲ ባይዱ
2.弹性环联接
下一页
下一页
课后习题
作业6-9
6.9图6.38所示凸缘半联轴器及圆柱齿轮，分别用键与减速器的低速轴 相连接。试选择两处键的类型及尺寸，并校核其连接强度。已知轴的材 料为45钢，传递的转矩T=1000N.m，齿轮用锻钢制造，半联轴器用灰铸铁 制造，工作时有轻微冲击。
C型键用于轴端
下一页
普通平键联接的应用
下一页
键联接的类型选择和强度校核
1.键的类型选择—根据使用要求和工作条件 转矩、转速、载荷性质、是否移动、对中性等 2.键的尺寸选择（同时确定配合类型） （平键）根据轴径d，选择截面尺寸bxh； 根据轮毂的长度选择键的长度L。 查键的尺寸 3.平键联接的强度校核 计算公式:
机械设计
机械基础课件键销及其连接分解ppt
§8－1 键连接
作用：
实现轴与轴上零件（如齿轮、带轮等）之间的周向固定，并传递运动和扭矩。 特点：结构简单，工作可靠，装拆方便，且是标准件
分类：
键连接
松键连接 紧键连接
平键连接 半圆键连接 花键连接
楔键连接 切向键连接
一、平键连接 二、半圆键连接 三、花键连接 四、楔键和切向键连接
4.配合公差的选用
(1)键的工作面尺寸公差 键宽h9，键的非工作面尺寸公差，键高h11;键长h14。 (2)轴槽深t，轮毂槽深t１，按标准选用，为便于制造、测量分别用(d-t)、(d+t1)标注。 (3)键工作表面粗糙度值应小于Ra1.6，与其配合的轴槽和轮毂粗糙度规定为Ra1.6～6.3，非配合面（键的顶面、底面和键槽的底面）规定为Ra6.3μ m 。 (4)轴槽和轮毂槽对轴线必须有对称度要求。
三、花键连接
花键连接——由沿轴和轮毂孔周向均布的多个键齿相互啮合而成的连接。
外花键
内花键
多齿承载，承载能力高 齿浅，对轴的强度削弱小 对中性及导向性能好 加工需专用设备，成本高
2、花键类型
按齿形分：
（1）矩形花键
矩形花键联接键齿的侧面 ①键齿多，接触面大，承载能力大 ②对中性，导向性好；有外径、内径、齿侧三种定心方式，常用内径定心 ③齿槽浅，对轴削弱小 ④加工复杂，成本高 广泛用于载荷大、定心精度高的场合
普通平键的规格采用b×L标记 截面尺寸b×h根据轴径d由标准选定 键长L根据轮毂长度按标准查取（比轮毂长度短5～10mm）
平键的选用
3.连接形式的选用：
(1)平键联接均采用基轴制配合，配合松紧程度通过改变键槽的宽度公差带位置实现。(2)联接形式有 a.较松键联接：用于导向平键联接。 b.一般键联接：用于常用机械装置。 c.较紧键联接：用于重载、冲击载荷或双向传扭的场合。 ：
作用：
实现轴与轴上零件（如齿轮、带轮等）之间的周向固定，并传递运动和扭矩。 特点：结构简单，工作可靠，装拆方便，且是标准件
分类：
键连接
松键连接 紧键连接
平键连接 半圆键连接 花键连接
楔键连接 切向键连接
一、平键连接 二、半圆键连接 三、花键连接 四、楔键和切向键连接
4.配合公差的选用
(1)键的工作面尺寸公差 键宽h9，键的非工作面尺寸公差，键高h11;键长h14。 (2)轴槽深t，轮毂槽深t１，按标准选用，为便于制造、测量分别用(d-t)、(d+t1)标注。 (3)键工作表面粗糙度值应小于Ra1.6，与其配合的轴槽和轮毂粗糙度规定为Ra1.6～6.3，非配合面（键的顶面、底面和键槽的底面）规定为Ra6.3μ m 。 (4)轴槽和轮毂槽对轴线必须有对称度要求。
三、花键连接
花键连接——由沿轴和轮毂孔周向均布的多个键齿相互啮合而成的连接。
外花键
内花键
多齿承载，承载能力高 齿浅，对轴的强度削弱小 对中性及导向性能好 加工需专用设备，成本高
2、花键类型
按齿形分：
（1）矩形花键
矩形花键联接键齿的侧面 ①键齿多，接触面大，承载能力大 ②对中性，导向性好；有外径、内径、齿侧三种定心方式，常用内径定心 ③齿槽浅，对轴削弱小 ④加工复杂，成本高 广泛用于载荷大、定心精度高的场合
普通平键的规格采用b×L标记 截面尺寸b×h根据轴径d由标准选定 键长L根据轮毂长度按标准查取（比轮毂长度短5～10mm）
平键的选用
3.连接形式的选用：
(1)平键联接均采用基轴制配合，配合松紧程度通过改变键槽的宽度公差带位置实现。(2)联接形式有 a.较松键联接：用于导向平键联接。 b.一般键联接：用于常用机械装置。 c.较紧键联接：用于重载、冲击载荷或双向传扭的场合。 ：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全销
潘存云教授研制
类
型
按形状分
安全销：作为安全装置中的过载剪切 元件。安全销在过载时被剪断，因此， 销的直径应按剪切条件确定。为了确 保安全销被剪断而不提前发生挤压破 坏，通常可在安全销上加一个销套。
-
销连接
作用：固定零件之间的相对位置，并可传递不大的载荷。Βιβλιοθήκη 定位销按用途分 连接销
安全销
潘存云教授研制
销联接
作用：固定零件之间的相对位置，并可传递不大的载荷。
定位销
按用途分
类 型
潘存云教授研制
按形状分
定位销：用来固定零件之间的相对位 置，它是组合加工和装配时的重要辅 助零件。通常不受载荷或只受很小的 载荷，故不作强度校核计算，其直径 按结构确定，数目一般不少于2个。
-
销连接
作用：固定零件之间的相对位置，并可传递不大的载荷。
按用途分
类 型
按形状分
定位销 连接销 安全销 圆柱销 圆锥销 槽销
潘存云教授研制
销轴用于两零件铰接处, 构成铰链连接。
销轴
潘存云教授研制
开口销
潘存云教授研制
销的材料：35、45号钢。 -
-
按用途分
定位销 连接销
类 型
潘存云教授研制
按形状分
连接销：用来实现两零件之间的连 接，可用来传递不大的载荷。其类 型可根据工作要求选定，其尺寸可 根据连接的结构特点按经验或规范 确定。必要时再按剪切和挤压强度 条件进行校核计算。
-
销连接
作用：固定零件之间的相对位置，并可传递不大的载荷。
定位销
按用途分 连接销
潘存云教授研制 潘存云教授研制
-
潘存云教授研制
螺母锁紧 抗冲击
销连接
作用：固定零件之间的相对位置，并可传递不大的载荷。
定位销
按用途分 连接销
类 型
按形状分
安全销 圆柱销 圆锥销 槽销
潘存云教授研制
不易松动， 能承受振动 和变载荷,不 铰孔，可多 次- 装拆。
销连接
作用：固定零件之间的相对位置，并可传递不大的载荷。
类
型
圆柱销
按形状分
特点：为过盈配合，经多次拆装 后，定位精度会降低；有u8、m6、 h8、h11四种直径偏差可供选择， 以满足不同要求。
-
销连接
作用：固定零件之间的相对位置，并可传递不大的载荷。
定位销
按用途分 连接销
安全销
拆装
类
方便
型
圆柱销
用于
圆锥销
盲孔
按形状分
特点：
有1:50的锥度， 可反复多次拆 装。
