嵌入式系统中的无线通讯与网络协议设计
物联网环境下的嵌入式系统设计与开发
物联网环境下的嵌入式系统设计与开发随着物联网技术的迅猛发展，嵌入式系统设计和开发变得越来越重要。
嵌入式系统是一种专门用于控制、通信、计算和监测的微型计算机系统，通常是由芯片、操作系统和外围设备组成。
物联网环境下的嵌入式系统设计和开发需要考虑多种因素，如网络连接、安全性、功耗和可靠性等。
1.网络连接物联网环境下的嵌入式系统需要与互联网相连，因此网络连接是嵌入式系统设计和开发中必不可少的一部分。
通常，在嵌入式系统中集成WiFi或Ethernet模块是实现网络连接的最常见方法。
另外，还可以使用蓝牙、ZigBee和LoRa等短距离无线通信技术。
在网络连接方面，需要注意以下几点：1.1 数据传输速率：物联网设备需要发送大量的数据，因此嵌入式系统需要具有高速、稳定的数据传输能力。
1.2 网络协议：在设计嵌入式系统时，需要选择适合特定应用场景的网络协议。
例如，HTTP协议常用于Web应用程序，MQTT协议适用于大规模传感器网络。
1.3 安全性：与互联网相连的嵌入式系统容易遭受网络攻击和数据泄露。
因此，嵌入式系统设计和开发需要考虑网络安全性，并采取相应的措施，如数据加密、身份验证和访问控制。
2.安全性安全性是物联网环境下嵌入式系统设计和开发的一个重要问题。
嵌入式系统在运行过程中需要处理大量的敏感数据，包括个人身份信息、财务数据和医疗记录等。
因此，必须采取安全措施来保护这些数据的机密性和完整性。
在安全性方面，需要注意以下几点：2.1 加密：对于处理敏感数据的嵌入式系统，数据加密是保障信息安全的关键措施之一。
AES和RSA等加密算法可以保证数据传输的机密性。
2.2 认证：嵌入式系统需要对用户进行身份验证，以防止未授权访问。
常见的认证方式包括密码认证、指纹认证和智能卡认证等。
2.3 安全芯片：安全芯片可以提供加密存储和处理敏感数据的硬件支持，有效地防止嵌入式系统被非法访问和攻击。
3.功耗嵌入式系统通常是由电池供电，因此功耗是嵌入式系统设计和开发中需要重点考虑的问题之一。
嵌入式系统的网络通信
嵌入式系统的网络通信嵌入式系统是一种具有特定功能的计算机系统，通常被嵌入到其他设备中，如手机、汽车、电视等。
它们通常需要进行网络通信，以实现与其他设备或云服务器的交互。
本文将探讨嵌入式系统的网络通信相关内容。
嵌入式系统的网络通信方式嵌入式系统可以通过多种方式进行网络通信，其中最常见的是以太网、Wi-Fi和蓝牙等。
以太网是目前最常用的有线网络通信方式，它能够提供较高的通信速度和可靠性。
Wi-Fi是一种无线网络通信方式，它可以实现高速的数据传输，并且可以在室内范围内进行通信。
蓝牙则是一种适用于近距离通信的无线技术，通常用于连接手机和耳机、手环等设备。
不同的网络通信方式适用于不同的应用场景。
例如，以太网适用于需要高速、可靠网络连接的场景，例如服务器、路由器等；Wi-Fi则适用于需要在较大范围内进行通信的场景，例如家庭、办公室、公共场所等；蓝牙则适用于近距离通信的场景，例如手环、耳机等。
嵌入式系统的网络通信协议在进行网络通信时，嵌入式系统需要遵循特定的通信协议，以确保通信的准确性和可靠性。
以下是几种常用的网络通信协议：TCP/IP协议TCP/IP是一种用于互联网的通信协议，它包含了传输控制协议（TCP）和互联网协议（IP）两部分。
TCP负责数据的可靠传输，IP则负责数据在网络中的路由，确保数据能够正确到达目的地。
TCP/IP协议被广泛应用于网络通信中。
HTTP协议HTTP是一种用于客户端和服务器之间通信的协议，它通常被用于Web浏览器和Web服务器之间的通信，用于传输HTML和其他Web资源。
HTTP协议使用TCP/IP协议进行通信，是Web 的核心协议之一。
MQTT协议MQTT是一种轻量级的通信协议，被广泛应用于物联网领域。
它采用发布-订阅模式进行通信，可以实现高效的消息传递。
MQTT协议通常被用于传感器和云服务器之间的通信，例如用于智能家居、智能城市等场景。
CoAP协议CoAP是一种轻量级的通信协议，最初被设计用于无线传感器网络（WSN）中。

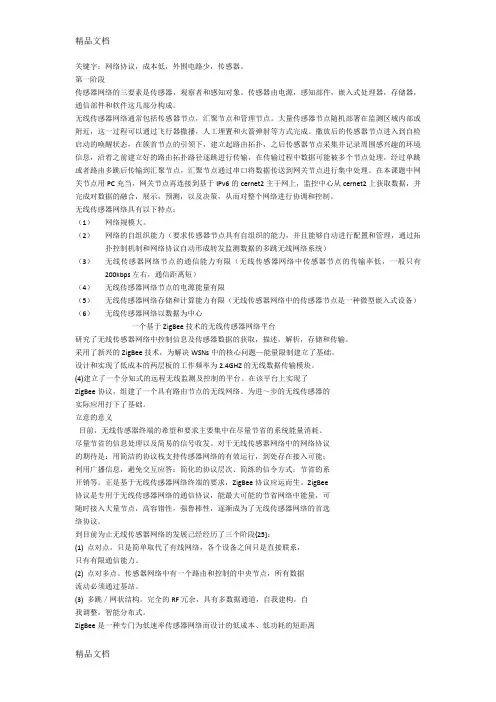

(整理)无线通信协议设计
关键字：网络协议，成本低，外围电路少，传感器。
第一阶段传感器网络的三要素是传感器，观察者和感知对象。
传感器由电源，感知部件，嵌入式处理器，存储器，通信部件和软件这几部分构成。
无线传感器网络通常包括传感器节点，汇聚节点和管理节点。
大量传感器节点随机部署在监测区域内部或附近，这一过程可以通过飞行器撒播，人工埋置和火箭弹射等方式完成。
撒放后的传感器节点进入到自检启动的唤醒状态，在簇首节点的引领下，建立起路由拓扑，之后传感器节点采集并记录周围感兴趣的环境信息，沿着之前建立好的路由拓扑路径逐跳进行传输，在传输过程中数据可能被多个节点处理，经过单跳或者路由多跳后传输到汇聚节点，汇聚节点通过串口将数据传送到网关节点进行集中处理。
在本课题中网关节点用PC充当，网关节点再连接到基于IPv6的cernet2主干网上，监控中心从cernet2上获取数据，并完成对数据的融合，展示，预测，以及决策，从而对整个网络进行协调和控制。
无线传感器网络具有以下特点：（1）网络规模大。
（2）网络的自组织能力（要求传感器节点具有自组织的能力，并且能够自动进行配置和管理，通过拓扑控制机制和网络协议自动形成转发监测数据的多跳无线网络系统）（3）无线传感器网络节点的通信能力有限（无线传感器网络中传感器节点的传输率低，一般只有200kbps左右，通信距离短）（4）无线传感器网络节点的电源能量有限（5）无线传感器网络存储和计算能力有限（无线传感器网络中的传感器节点是一种微型嵌入式设备）（6）无线传感器网络以数据为中心一个基于ZigBee技术的无线传感器网络平台研究了无线传感器网络中控制信息及传感器数据的获取，描述，解析，存储和传输。
采用了新兴的ZigBee技术，为解决WSNs中的核心问题—能量限制建立了基础。
设计和实现了低成本的两层板的工作频率为2.4GHZ的无线数据传输模块。
(4)建立了一个分知式的远程无线监测及控制的平台。
在该平台上实现了ZigBee协议，组建了一个具有路由节点的无线网络。

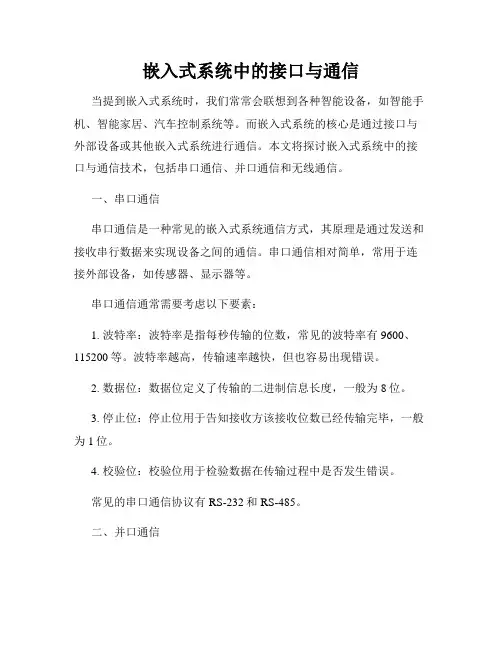

嵌入式系统中的接口与通信
嵌入式系统中的接口与通信当提到嵌入式系统时，我们常常会联想到各种智能设备，如智能手机、智能家居、汽车控制系统等。
而嵌入式系统的核心是通过接口与外部设备或其他嵌入式系统进行通信。
本文将探讨嵌入式系统中的接口与通信技术，包括串口通信、并口通信和无线通信。
一、串口通信串口通信是一种常见的嵌入式系统通信方式，其原理是通过发送和接收串行数据来实现设备之间的通信。
串口通信相对简单，常用于连接外部设备，如传感器、显示器等。
串口通信通常需要考虑以下要素：1. 波特率：波特率是指每秒传输的位数，常见的波特率有9600、115200等。
波特率越高，传输速率越快，但也容易出现错误。
2. 数据位：数据位定义了传输的二进制信息长度，一般为8位。
3. 停止位：停止位用于告知接收方该接收位数已经传输完毕，一般为1位。
4. 校验位：校验位用于检验数据在传输过程中是否发生错误。
常见的串口通信协议有RS-232和RS-485。
二、并口通信并口通信是一种通过并行传输数据的通信方式。
与串口通信相比，它具有更高的传输速度和稳定性。
然而，并口通信的接线相对复杂，不如串口通信灵活。
并口通信主要有以下要素：1. 数据线：并口通信使用多条数据线来同时传输数据，一般为8或16条。
2. 时钟线：时钟线用于同步数据传输，确保发送方和接收方在相同时间进行数据交换。
3. 控制线：控制线用于传输命令和控制信号，如读写信号、使能信号等。
并口通信常用于连接打印机、扫描仪等外部设备。
三、无线通信随着无线技术的发展，嵌入式系统中的无线通信得到了广泛应用。
无线通信可以提供更大的灵活性和便捷性，常用于连接移动设备、远程监测等。
无线通信主要有以下几种技术：1. 蓝牙：蓝牙是一种短距离无线通信技术，适用于连接手机、耳机、键盘等设备。
2. Wi-Fi：Wi-Fi是一种局域网无线通信技术，适用于连接电脑、智能家居等设备。
3. ZigBee：ZigBee是一种低功耗无线通信技术，适用于物联网设备、传感器网络等。

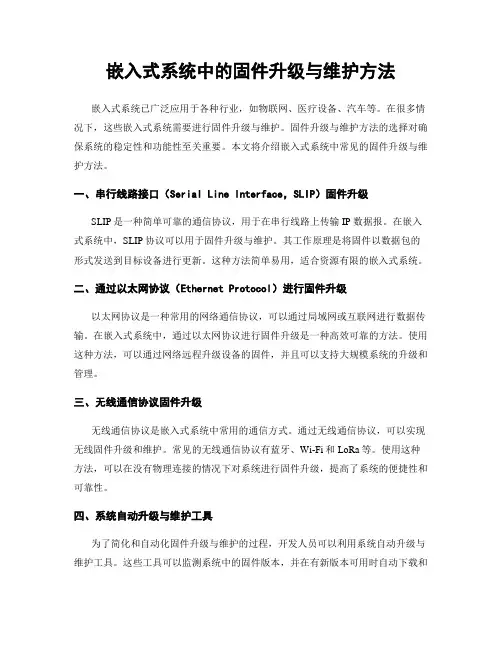

嵌入式系统中的固件升级与维护方法
嵌入式系统中的固件升级与维护方法嵌入式系统已广泛应用于各种行业，如物联网、医疗设备、汽车等。
在很多情况下，这些嵌入式系统需要进行固件升级与维护。
固件升级与维护方法的选择对确保系统的稳定性和功能性至关重要。
本文将介绍嵌入式系统中常见的固件升级与维护方法。
一、串行线路接口（Serial Line Interface，SLIP）固件升级SLIP是一种简单可靠的通信协议，用于在串行线路上传输 IP 数据报。
在嵌入式系统中，SLIP协议可以用于固件升级与维护。
其工作原理是将固件以数据包的形式发送到目标设备进行更新。
这种方法简单易用，适合资源有限的嵌入式系统。
二、通过以太网协议（Ethernet Protocol）进行固件升级以太网协议是一种常用的网络通信协议，可以通过局域网或互联网进行数据传输。
在嵌入式系统中，通过以太网协议进行固件升级是一种高效可靠的方法。
使用这种方法，可以通过网络远程升级设备的固件，并且可以支持大规模系统的升级和管理。
三、无线通信协议固件升级无线通信协议是嵌入式系统中常用的通信方式。
通过无线通信协议，可以实现无线固件升级和维护。
常见的无线通信协议有蓝牙、Wi-Fi和LoRa等。
使用这种方法，可以在没有物理连接的情况下对系统进行固件升级，提高了系统的便捷性和可靠性。
四、系统自动升级与维护工具为了简化和自动化固件升级与维护的过程，开发人员可以利用系统自动升级与维护工具。
这些工具可以监测系统中的固件版本，并在有新版本可用时自动下载和安装更新。
它们可以通过网络连接到相关的服务器或平台，检查和下载最新的固件版本，并验证和应用固件更新。
五、固件备份与恢复在升级与维护过程中，有时可能出现意外情况或错误操作导致系统损坏。
为了应对这种情况，开发人员应该始终定期备份系统的固件。
备份可以保存在云端或本地存储设备中。
一旦系统出现问题，可以快速恢复到备份的固件版本，保证系统的正常运行。
六、固件质量控制与测试在进行固件升级与维护之前，开发人员应该对新的固件版本进行充分的测试和质量控制。

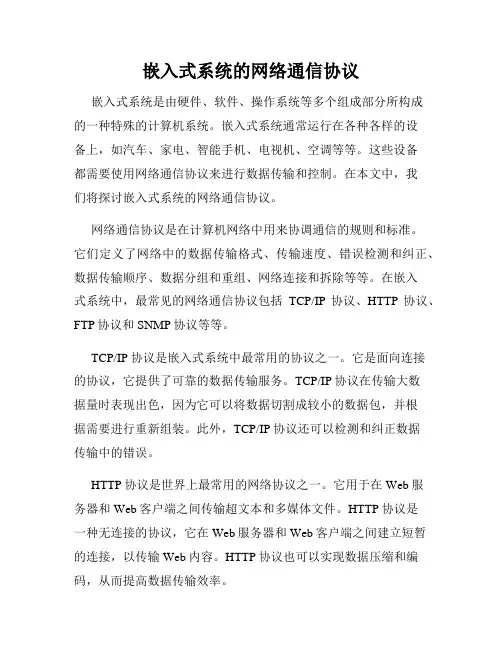

嵌入式系统的网络通信协议
嵌入式系统的网络通信协议嵌入式系统是由硬件、软件、操作系统等多个组成部分所构成的一种特殊的计算机系统。
嵌入式系统通常运行在各种各样的设备上，如汽车、家电、智能手机、电视机、空调等等。
这些设备都需要使用网络通信协议来进行数据传输和控制。
在本文中，我们将探讨嵌入式系统的网络通信协议。
网络通信协议是在计算机网络中用来协调通信的规则和标准。
它们定义了网络中的数据传输格式、传输速度、错误检测和纠正、数据传输顺序、数据分组和重组、网络连接和拆除等等。
在嵌入式系统中，最常见的网络通信协议包括TCP/IP协议、HTTP协议、FTP协议和SNMP协议等等。
TCP/IP协议是嵌入式系统中最常用的协议之一。
它是面向连接的协议，它提供了可靠的数据传输服务。
TCP/IP协议在传输大数据量时表现出色，因为它可以将数据切割成较小的数据包，并根据需要进行重新组装。
此外，TCP/IP协议还可以检测和纠正数据传输中的错误。
HTTP协议是世界上最常用的网络协议之一。
它用于在Web服务器和Web客户端之间传输超文本和多媒体文件。
HTTP协议是一种无连接的协议，它在Web服务器和Web客户端之间建立短暂的连接，以传输Web内容。
HTTP协议也可以实现数据压缩和编码，从而提高数据传输效率。
FTP协议是用于文件传输的网络协议。
它可以在客户端和服务器之间进行文件上传和下载。
FTP协议可以通过授权访问FTP服务器来保护数据的安全。
它还可以通过使用加密技术来保护数据的传输安全。
SNMP协议是用于管理网络设备的网络协议。
它可以收集有关网络设备状态的信息，从而帮助管理员识别和解决网络问题。
SNMP协议可以通过访问网络设备的MIB（管理信息库）来读取和写入网络设备的状态信息，从而实现对网络设备的管理和控制。
在嵌入式系统中，网络通信协议的选择取决于应用的特定需求。
不同的应用需要不同的协议来满足其数据传输和管理需求。
此外，开发人员还需要考虑网络通信协议的性能、可靠性、安全性和易用性等方面，以确保它们在嵌入式系统中的实现是可靠和高效的。
探析嵌入式无线移动通信系统的研究及开发
探析嵌入式无线移动通信系统的研究及开发【摘要】引入嵌入式无线移动通信系统能够有效的节约无线通信系统的硬件开销，文章基于嵌入式技术构建了一种无线移动通信终端，并且实现了以框架设计模式开发嵌入式网络协议的思想，从而形成了一个网络协议的通用框架，该系统对于硬件资源的要求低，运行效率高。
【关键词】嵌入式；无线通信；移动通信嵌入式系统是以微控制器作为核心的一种专用性程度很高的计算机系统，在工业自动化控制、各类应用级电子产品以及通信终端领域都有非常广泛的应用。
嵌入式系统与传统的通用计算机系统相比较，其专用性特征更为突出，硬件要求非常低，功能相对较为单一，但是其处理效率同样比较高。
本文就试图构建一种基于嵌入式系统的无线移动通信系统。
1嵌入式无线移动通信系统的硬件设计1.1硬件结构设计本文构建的嵌入式无线移动通信系统的硬件结构如下图所示：如上图所示，gprs终端与微控制器之间的连接需要max232模块完成，这是因为gprs模块在sim卡的驱动之下获取的信号只是模拟信号，该模拟信号并不能为微控制器直接处理，经过max232模块将模拟信号转变为数字信号之后，与微处理器的i/o接口进行串联。
除此之外，微控制器还需要通过一系列的外围工作单元实现lcd显示驱动、音频驱动、键盘驱动等等。
1.2硬件的选择关于本文构建的嵌入式无线移动通信系统的硬件选择，由于篇幅所囿，文章近介绍微控制器芯片以及gprs芯片的选择：（1）微控制器芯片的选择作为嵌入式无线移动通信系统的核心硬件，微控制器芯片从低端到高端有很多种，考虑到系统的成本以及功耗的问题，文章选择了microchip公司所生产的pic18f452芯片，该芯片作为一款8位的低端芯片其结构设计比较简单，指令系统非常精炼，虽然只有两级流水线，但是最高运行频率却可以达到10mpis，完全能够满足小型系统对于实时性运行的需求。
而且该芯片内部还包含了哈佛结构，能够提供32kb的程序存储以及256b的eeprom，自身带有8×8硬件乘法器，除此之外终端资源也非常丰富。
嵌入式网关通信协议的分析与设计
Ｋ ｖ ｒｓ Ｆ ｂ ｄ ｅ ａ ｅ ａ ：Ｇ ｔ ｗ ｙ ｃ 哪ｕ ｉ ａ Ｌ Ｐ ｏ ｏ ｏ ；Ｅ ｂ ｄ ｅ ｃ ／ Ｐ Ｃ ；Ｒ ２ ２ ｅ ｗｏｄ ：￣ ｅ ｄ ｄ Ｇ ｔ ｗ ｙ 且 ｅ ａ ０ ｎ ｃ ｔ 帅 ｒ ｔ ｃ ｌ ｍ ｅ ｄ ｄ Ｔ ｅ Ｉ ； ＧＩ ｓ ３
０ 引 言
ｄｉ ｃ ｓ ｉ ｎ ｂ ｓ ｓ ｕ ｓ ｏ ａ ｅ． １ １Ｐ ｒ ｔ ｃ １．Ｃ 【 ’ Ｔ ｐ ｏ ｏ ｏ Ｇ【 ｔ ｃｈ ｏ ｏ ｙ ａ ｄ Ｒ ２ ２ ｐ ｏ ｏｃ ｗ ｃ ｒ ｅ ａｔ ｄ Ｌ ｔ ｅ ｅ ｂ ｄ ｄ ｇ ｔ ｗ ｒ ｅ ｎ ｌ ｇ ｎ Ｓ ￣ ｒ ｔ ｏｌ ｈｉ ｈ ａ ｅ ｒ ｌ ｅ ｏ ｈ ｍ ｅ ｄｅ ａ ｅ ａｙ ａ ｅ ３ ａ ａｌ ｚ ｄ ｎ ｄｅ ａｉ ． Ｉ ｄ ｓ ｎ ｔ ｅ ｄ ａ ｒ ｎ ｍｉ ｔ ｎ ｐ ｏ ｏ ｏ ｗ ｃ ｉ ｅ ｎ ｄ ｎ ｈ ｇ ｔ ｗ ｙ ｉ ｔ ｒ ｏ ｎ ｙ ｅ ｉ ｔ １ ｔ ｅ ｉ ｓ ｈ ａｔ ｔ ａ ｓ ｔ ｉ ｇ ｒ ｔ ｃ ｌ ｈｉ ｈ ｓ ｄ ｆｉ ｅ ｉ ｔ ｅ ａ ｅ ａ ｎ ｅ ｉ ｒ． ｇ
同关需要完成对该报文的接收、翻译与转发工作。嵌入式同 关利用３ 位的嵌＾式处理器系统作硬件平台， ２ 在嵌Ａ式实时 操作系统的支 持一 实现 ＴＰＩ等网络协议， ， ｃ／Ｐ 完成协议转换 和觳据转发的功能．具有体积小 、成本低、性能高等特 点， 广泛应用干 家庭网络．工 远 程测控以及局域网监控等领
维普资讯
圈 堡 坌
魏 骥
Ｗ Ｊｉ ｅ１
Ａ ａｌ ｓｉ ａ ｄ Ｄｅ ｉ ｎ ｆ Ｃ０ ｍｕ Ｃ ｉ ｎ ｒ ｔ Ｃ ｓ ｆ ｍ ｅ ｄ ｄ Ｇ ｔ ｗ ｙ ｎ ｙ Ｓ ｎ ｓ ９ ｏ ｍ ｎｉ ａｔ Ｐ ｏ Ｏ Ｏｌ ｏ Ｅ ｂ ｄ ｅ ａ ｅ ａ Ｏ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
嵌入式系统中的无线通讯与网络协议设计
一、嵌入式系统中无线通信技术的发展
近年来，随着物联网技术的不断发展，嵌入式系统中无线通讯
技术也得到了飞速发展。
传统的有线通讯方式无法满足物联网对
大规模互联、网络覆盖范围广、低功耗等方面的要求，因此无线
通讯技术逐渐成为嵌入式系统中的主流通讯方式。
目前，嵌入式系统中的无线通讯技术主要包括：蓝牙、Wi-Fi、ZigBee、LoRa等。
这些无线通讯技术各自具有自己的特点和优点，应根据具体的应用场景选择合适的通讯技术。
二、无线网络协议的设计
无线网络协议是指用于控制和管理无线网络中通讯的一套规定。
无线网络协议通常包括物理层、数据链路层、网络层、传输层和
应用层等不同的层次。
1.物理层
物理层是无线网络协议的最底层，负责控制无线信号的传输和
接收。
物理层主要包括频率、功率、频谱、调制方式等技术。
这
些技术的选择应考虑到通讯距离、通讯速率、带宽等因素。
2.数据链路层
数据链路层是无线网络协议的第二层，负责将物理层传来的比
特流转化为数据帧，并实现数据的可靠传输。
数据链路层主要包
括MAC协议和数据链路控制协议。
3.网络层
网络层是无线网络协议的第三层，主要负责数据的转发和路由
选择。
网络层可以通过IP地址实现对不同网络节点的识别和寻址。
常见的网络层协议有IP协议和路由协议。
4.传输层
传输层是无线网络协议的第四层，主要负责提供可靠且有序的数据传输。
传输层可以通过TCP协议、UDP协议等实现数据的传输管理。
5.应用层
应用层是无线网络协议的最高层，负责定义应用程序之间通信的规则。
应用层协议可以根据应用场景的不同有所不同，例如HTTP协议、FTP协议、SMTP协议等。
三、嵌入式系统中无线通讯与网络协议设计的应用
嵌入式系统中无线通讯与网络协议设计广泛应用于各种物联网终端设备中，例如智能家居、智能安防、智能医疗等领域。
这些终端设备需要借助无线通讯技术和无线网络协议实现设备之间的互联互通，从而实现多设备之间的协同工作。
以智能家居设备为例，其需要通过Wi-Fi或ZigBee等无线通讯技术与网络协议相结合，将家居设备连接在一起，并通过智能手机等APP实现对设备的远程控制和管理。
通过无线通讯技术和网
络协议的设计，智能家居设备可以实现自动化控制，使家庭生活
更加便利和舒适。
四、总结
嵌入式系统中无线通讯与网络协议设计是物联网技术发展中不
可或缺的一环。
无线通讯和网络协议的选择应根据具体应用场景，结合各自的特点和优点进行选择。
在物联网发展的大背景下，无
线通讯和网络协议的设计将会越来越重要，带动无线通讯与网络
协议相关技术的不断发展。
