供配电系统介绍
供配电系统基础
1.2.2 供电电能的质量
线路电压/kV
0.38 0.38
6 6 10 10 35 66 110 220
线路结构
架空线 电缆线 架空线 电缆线 架空线 电缆线 架空线 架空线 架空线 架空线
输送功率/kW
≤100 ≤175 ≤1000 ≤3000 ≤2000 ≤5000 2000～10000 3500～30000 10000～50000 100000～500000
输送距离/km
≤0.25 ≤0.35 ≤10
≤8 5-20 ≤10 20～50 30～100 50～150 200～300
各级电压电力线路合理的输送功率和输送距离
省建设高等学校电子工程系楼宇智能化工程技术
谢谢欣赏！
省建设高等学校电子工程系楼宇智能化工程技术
图片欣赏
供配电系统基本知识
省建设高等学校电子工程系楼宇智能化工程技术
§1．1供配电系统基本知识
1．电能的定义 由发电厂将一次能源（如煤、油、水、原子能等）转换而 成的二次能源。
2．特点 （1）输送和分配简单经济， （2）便于控制、调节和测量， （3）易于转换为其它形式的能量（如机械能、光能、热能等），
（1）水力发电厂，简称水电厂或水电站，其能量转换过程是： 水流位能→机械能→电能
（2）火力发电厂，简称火电厂或火电站，其能量转换过程是： 燃料的化学能→热能→机械能→电能
（3）核能发电厂通常称为核电站，其能量转换过程是： 核裂变能→热能→机械能→电能
（4）风力发电、地热发电、太阳能发电简介
1）风力发电 利用风力的动能来生产电能。 2）地热发电 利用地球内部蕴藏的大量地热能来生产电能。 3）太阳能发电厂 利用太阳光能或太阳热能来生产电能。
轨道交通供配电知识点总结
轨道交通供配电知识点总结一、轨道交通供配电系统介绍轨道交通供配电系统是指为轨道交通运营提供电力能源的系统，包括电力供应系统和配电系统。
电力供应系统负责将电能从电网输送到地铁、有轨电车等轨道交通系统的车站或车辆上，配电系统则负责在车站和车辆之间进行电能的分配和控制。
供配电系统的稳定运行对于轨道交通的安全和可靠运行具有重要意义。
二、供配电系统组成1. 供电系统供电系统主要包括电网、变电站和接触网。
电网是供电系统的起点，它将电能从发电厂输送到变电站，在变电站对电能进行变压、变频、群开口和过滤处理，然后将电能输送到接触网。
接触网是地铁、有轨电车等车辆供电的设备，通过接触网上的电接触器和车辆上的接触滑板，实现了电能从接触网传输到车辆。
2. 配电系统配电系统包括集电系统和车辆内部的配电系统。
集电系统将电能从接触网引入车辆，然后通过配电装置对电能进行分配，并为车辆内部的各种电气设备、照明等提供电能。
三、供配电系统的重要参数1. 供电电压供电电压是指供电系统提供的电能的电压大小。
不同的车辆和设备对供电电压的要求不同，因此电力供应系统需要根据实际情况进行调整和优化，以满足不同用电设备的需求。
2. 供电频率供电频率是指供电系统提供的交流电的频率，通常为50Hz。
供电频率的稳定性对于一些电力设备和车辆的运行非常重要，因此供电系统需要保持供电频率的稳定，以确保轨道交通的正常运行。
3. 隔离电阻隔离电阻是指电气设备、设施和地面等之间的绝缘电阻。
隔离电阻越大，表示设备之间的绝缘效果越好，能够确保电路的安全运行，避免因设备之间的漏电等问题引发安全事故。
4. 轨道接触电阻轨道接触电阻是指车辆从接触网上取电时，接触滑板与接触网之间的电阻。
接触电阻的大小会影响车辆从接触网上取电的效率和稳定性，也会影响整个供电系统的能效和安全性。
四、供配电系统的运行调度管理1. 负荷调度负荷调度是指根据轨道交通运营的实际情况，合理调配供电系统的电能输出，以满足不同时间、不同区域的用电需求。
供配电系统基础知识
三相交流电路—教学楼照明系统电路
三相三线制系统 特点：只提供380V一种电压，负载必须对称。
小结
• 用电负荷不同，应采用不同的供电电压和供电方 式。
• 三相对称：相电压相等、线电压相等、工频 （50Hz）。
• 中性线的主要作用是，星形连接时，保证三相负 载不对称时相电压也能保持对称，而起到保护作 用。
• 三相负载对称时，可以采用三相三线制；若三相 负载不对称则一定要加中线，用三相四线制或三 相五线制。
小结
• 相电压：相线与中性线之间的电压。 • 线电压：相线与相线之间的电压。
• 零线与地线的区别：零线：中性点接地 时的中性线，浅蓝色线；地线：接地装 置引出的线，对人身设备起保护作用， 黄绿双色线
三相四线制供电系统
• 相电压：相线与中性线之间的电压。即 U-N、V-N、W-N之间的电压。
• 线电压：相线与相线之间的电压。即UV、V-W、U-W之间的电压。
• 三相对称：相电压相等、线电压相等。
• 中性线的主要作用是，星形连接时，保 证三相负载不对称时相电压也能保持对 称，而起到保护作用。
• 4、特点：三相四线制系统提供 380V/220V两种电压。
• （2）二类负荷：指中断供电将造成较大的政治影 响、较大的经济损失的负荷。——要求尽可能有两 个独立电源供电，若地区供电条件困难，可由一路 6KV以上专用架空线供电。
• （3）三类负荷：不属于一类、二类的负荷。—— 可非连续性供电。
10KV变配电所接线图
（一）三相四线制系统
电源的分类
1、相线（火线）：从绕组首端引出的三根电源线。 即U、V、W。用黄、绿、
供配电系统基础知识
图1 电力的产生及传输分配源自一、电力系统概述1、电力系统：由发电、送电、变电、 配电和用电组成的“整体”。
简短概括供配电系统原理
简短概括供配电系统原理
供配电系统是指将电力从发电厂输送到终端用户的过程。
其原理
可分为发电、输电、变电和配电四个环节。
首先，发电环节是将各种能源（如煤炭、天然气、水力、风能等）转化为电能的过程。
通过燃烧或机械转动等方式，发电机将机械能转
变为电能，并经过变压器提高电压供输电环节使用。
接下来，输电环节是将发电厂产生的高压电能通过输电线路传输
到变电站的过程。
输电线路采用特殊材料制成，以防止电能损失和故
障发生。
此外，输电线路还会经过变压器进行电压的调整，以适应不
同的输电距离和负载要求。
变电环节是将输送到变电站的高压电能进行分解、分配和调整的
过程。
变电站中装配有各种设备，如断路器、隔离开关、变压器等，
用于对电能进行控制和处理。
通过变压器，电压再次降低，以适应供
电区域中各种终端设备和用户的需要。
最后，配电环节是将经过变电站处理的低压电能送达终端用户的
过程。
由于终端用户的需求各不相同，配电系统需要根据用户类型和
用电需求进行合理划分和配置。
配电系统通常包括开关设备、计量仪表、保护装置等，以确保电能的安全稳定供应。
供配电系统的原理使得电力可以从发电厂流向各个用户，为人们
的生产和生活提供稳定可靠的能源支持。
同时，供配电系统的建设和
管理也需要严格的规范和安全措施，以确保电能的可靠输送和用电的安全可靠性。
因此，加强供配电系统的研发和运维，提高电力供应的质量和效率，对于社会经济发展具有重要意义。
对于个人用户，合理使用电能、争取节约用电，也是推动可持续发展和绿色能源使用的重要举措。

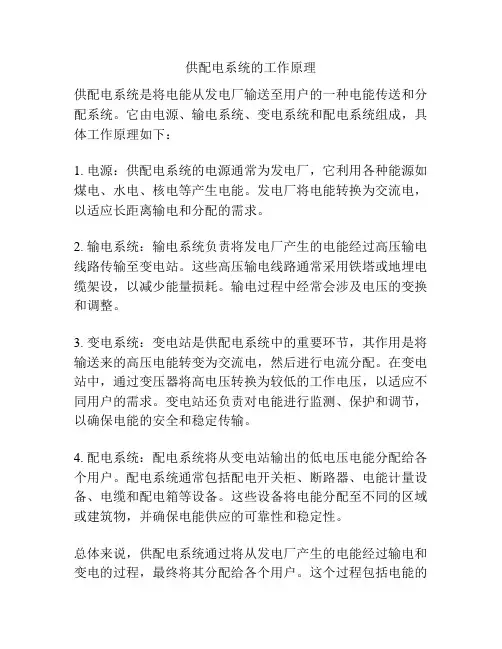

供配电系统的工作原理
供配电系统的工作原理
供配电系统是将电能从发电厂输送至用户的一种电能传送和分配系统。
它由电源、输电系统、变电系统和配电系统组成，具体工作原理如下：
1. 电源：供配电系统的电源通常为发电厂，它利用各种能源如煤电、水电、核电等产生电能。
发电厂将电能转换为交流电，以适应长距离输电和分配的需求。
2. 输电系统：输电系统负责将发电厂产生的电能经过高压输电线路传输至变电站。
这些高压输电线路通常采用铁塔或地埋电缆架设，以减少能量损耗。
输电过程中经常会涉及电压的变换和调整。
3. 变电系统：变电站是供配电系统中的重要环节，其作用是将输送来的高压电能转变为交流电，然后进行电流分配。
在变电站中，通过变压器将高电压转换为较低的工作电压，以适应不同用户的需求。
变电站还负责对电能进行监测、保护和调节，以确保电能的安全和稳定传输。
4. 配电系统：配电系统将从变电站输出的低电压电能分配给各个用户。
配电系统通常包括配电开关柜、断路器、电能计量设备、电缆和配电箱等设备。
这些设备将电能分配至不同的区域或建筑物，并确保电能供应的可靠性和稳定性。
总体来说，供配电系统通过将从发电厂产生的电能经过输电和变电的过程，最终将其分配给各个用户。
这个过程包括电能的
传输、变压、调节、分配和监测等环节，以满足用户对电能的需求，并保证电能传输的稳定和安全。
供配电系统简述
2、低压配电系统 建筑配电系统 = 低压配电装置 + 配电线路 （1）低压配电系统的主接线 电源的接线方式：
（2）低压配电系统的接线方式 放射式接线 树干式接线 链式接线
（3）低压配电系统的电压 动力配电系统的电压采用380V/220V三相电压； 照明配电系统的电压采用220V单相电压。
（3）用电设备的计算负荷 我们通常把建筑物负荷曲线中30min内最大平均功率称为计算 负荷，即消耗电能最多的半小时的平均功率 。它表示了建筑物用 电设备的最大负荷，用P30、Q30、S30表示。因我们可依此作为按 发热条件选择电气设备的依据，故称为计算负荷。 有功计算负荷 Pjs (P) 无功计算负荷 Qjs(Q) 计算容量（视在功率计算负荷） Sjs = Pjs + Qjs 计算电流 Ijs
（2）变、配电所的主要电气设备 高压熔断器 高压隔离开关 高压负荷开关 高压断路器 高压开关柜
高压熔断器
高 压 负 荷 开 关
高 压 隔 离 开 关
高 压 熔 断 器
高压断路器
高压开关柜
①变压器室的大门不应朝向露天仓库和堆放杂物的地方； ②在炎热地区，应避免西晒； ③大门都应朝外开； ④应方便室内进出线； ⑤值班室和低压配电室合并时，低压配电屏的正面或侧面 离墙的距离不得小于3m； ⑥变、配电所的总体布置方案应该因地制宜、合理设计。
10kv供配电系统的工作原理
10kv供配电系统的工作原理10kV供配电系统的工作原理：一、引言10kV供配电系统是一种广泛应用于工业、民用和商业领域的电力系统，它的工作原理涵盖了输电、配电和用电三个环节，通过自动化控制和保护装置实现电能的传输、分配和使用。
本文将从输电线路、变电站和配电线路三个方面详细介绍10kV供配电系统的工作原理。
二、输电线路10kV供电系统的输电线路主要由高压输电线、变电站和中压电缆组成。
高压输电线是将发电厂产生的电能进行输送的主要通道，通常使用的是铁塔或钢管杆作为线路支架。
输电线路上的导线由高压绝缘导线和地线构成，高压绝缘导线通过绝缘子固定在线路支架上，而地线则起到引接地电流的作用。
输电线路的安全保护主要包括绝缘子串烧、短路和雷击等方面的保护。
三、变电站10kV供电系统的变电站是电能从高压输电线路向低压配电线路转换的中间站点。
变电站主要由变电设备、保护设备和控制设备三部分组成。
变电设备包括变压器、断路器、隔离开关和电容补偿器等，它们的作用是将高压输电线路上的电能变成适用于配电线路的低压电能。
保护设备包括过电压保护、过电流保护和接地保护等，它们能够及时对线路故障进行检测和处理。
控制设备采用自动化操作和监控系统，可以实时掌握电网的运行状态和负荷情况，确保供电的可靠性和稳定性。
四、配电线路10kV供电系统的配电线路是将变电站提供的低压电能传输到用户终端的关键环节。
配电线路通过地下电缆或架空线路的方式进行布置，以适应不同地域的要求。
配电线路由配电变压器、开关设备和用户连接装置构成，其中配电变压器主要负责将10kV低压电能转换为用户所需的电压等级。
开关设备（如开关柜、负荷开关等）用于控制和分配电能流向。
用户连接装置（如计量表、断路器等）则负责实现对用户用电行为的监测和控制。
五、系统保护与控制10kV供电系统的保护与控制是保证供电系统安全和稳定运行的重要环节。
系统保护主要包括线路保护、变压器保护和用户保护等方面。
消防用电设备供配电系统范本
消防用电设备供配电系统范本消防用电设备供配电系统是保障消防设备正常运行的重要组成部分。
为了确保消防设备能够快速有效地响应消防工作的需要，供配电系统需要具备可靠稳定的特性。
本文将介绍一种常见的消防用电设备供配电系统的范本。
一、系统概述消防用电设备供配电系统是为消防设备提供电能的系统，包括电源、开关柜、配电箱等设备。
系统主要由进线、漏电保护装置、配电设备和控制监测设备组成。
进线装置为系统提供主要电源，漏电保护装置用于监测和保护系统的安全，配电设备用于将电能供给消防设备，控制监测设备用于对系统进行监控和控制。
二、系统配置1. 进线装置进线装置用来接入主电源，并由主开关进行控制。
进线装置需要保证电源的可靠性和稳定性，并能及时对电源进行切换。
进线装置应配置过电压保护装置、过流保护装置和短路保护装置，以确保系统的安全可靠运行。
2. 漏电保护装置漏电保护装置用于监测系统的漏电情况，并在发生漏电时进行自动断电保护。
漏电保护装置应配置在系统的主开关后面，以确保漏电情况能够及时得到反应和保护。
3. 配电设备配电设备用于将电能供给消防设备，通常包括配电箱和熔断器。
配电箱应配置在消防用电设备的附近，以确保电能可以迅速供给到消防设备。
熔断器用于对电能进行保护，当电流过大时能够自动断开电路，防止发生火灾。
4. 控制监测设备控制监测设备用于对供配电系统进行监控和控制。
常见的控制监测设备包括电力监控仪表、温度探测器和烟雾探测器。
电力监控仪表用于监测电能的使用情况，温度探测器和烟雾探测器用于监测消防设备周围的温度和烟雾情况，以提前发现火灾可能发生的迹象。
三、系统运行消防用电设备供配电系统应具备以下运行特性：1. 可靠性：系统应具备良好的可靠性，能够在各种情况下保证消防设备的正常运行。
2. 稳定性：系统应具备良好的稳定性，能够稳定供给电能，并保持恒定的电压和电流。
3. 可控性：系统应具备良好的可控性，能够对电能进行精确的控制和监测，以满足不同场景的需求。
建筑供配电系统
建筑供配电系统建筑供配电系统在建筑工程中起着关键的作用，它负责将电能供应到建筑物的各个部分以满足电力需求。
一个高效可靠的供配电系统可以确保建筑的正常运行，并保障人们的安全。
本文将介绍建筑供配电系统的基本组成和工作原理，并探讨近年来的发展趋势。
一、建筑供配电系统的基本组成建筑供配电系统由多个组成部分组成，包括电源入户装置、主配电室、次配电器室以及电缆线路等。
电源入户装置是建筑与外部电源之间的接口，它负责将电能从公共电网引入建筑，通常包括断路器和电能计量装置等。
主配电室是供配电系统的核心部分，它负责接受电源入户装置引入的电能，并将其分配到不同的次级配电装置。
次配电器室是主配电室的延伸，它进一步将电能分配到建筑的各个区域或者设备。
二、建筑供配电系统的工作原理建筑供配电系统的工作原理是基于电能的传输和分配。
电能从电源入户装置通过电缆线路输入到主配电室，然后通过主配电室的断路器或开关进一步分配到次级配电器室。
每个配电器室通过对应的电缆线路将电能传输到具体的用电设备上。
为了确保电能的安全和稳定传输，建筑供配电系统通常会采用多层次的过载保护和短路保护。
三、建筑供配电系统的发展趋势随着科技的进步和人们对电力需求不断增长，建筑供配电系统也在不断发展和改进。
以下是几个近年来的发展趋势：1. 智能化：建筑供配电系统正在向更加智能化的方向发展，通过引入自动化控制系统和智能传感器，可以实现对电能的精确监测和控制。
这不仅可以提高能效和安全性，还可以减少电力浪费和环境污染。
2. 新能源：随着可再生能源的快速发展，建筑供配电系统也在逐渐引入新能源技术，如太阳能光伏发电系统和风力发电系统。
这些新能源技术可以为建筑提供可持续、高效的电力供应，减少对传统能源的依赖。
3. 节能环保：建筑供配电系统在设计和运行中越来越注重节能和环保。
通过采用高效的电气设备和控制策略，可以降低能耗和排放。
此外，建筑供配电系统也在积极推广能量回收和电能负荷调整技术，以实现更加节能环保的运行模式。
供配电课件.ppt
目录
• 供配电系统概述 • 供配电系统的电源与负荷 • 供配电系统的设计与运行 • 供配电系统的保护与控制 • 供配电系统的安全与维护 • 供配电系统的未来发展与挑战
01
供配电系统概述
供配电系统的定义与组成
定义
供配电系统是指将电能从电源输 送到用户的整个过程所涉及的设 备和设施的总称。
供配电系统的保护装置
断路器
用于在电流超过预定值时断开电路， 保护电路和设备不受损坏。
熔断器
当电流超过预定值时，熔断器会熔断 ，断开电路。
过流保护继电器
监测电流并当电流超过预定值时触发 保护机制。
漏电保护装置
检测漏电电流，并在漏电发生时断开 电路。
供配电系统的控制方式
手动控制
自动控制
通过人工操作开关或按钮来控制电源的通 断。
ABCD
分布式控制系统（DCS）
用于集中监控和管理供配电系统。
能源管理系统（EMS）
用于监控、管理和优化供配电系统的能源使用。
05
供配电系统的安全与维护
供配电系统的安全措施
确保设备接地Leabharlann 配置过流保护为了防止触电事故，供配电设备应进 行接地处理，并定期检查接地电阻是 否符合标准。
为了防止电流过大导致设备损坏或火 灾事故，应配置过流保护装置，如熔 断器或断路器。
术创新、完善政策法规、提高投资回报等方面的对策。
智能电网的建设与发展
智能电网概述
智能电网是指通过先进的传感量测、通信、信息技术以及控制手段 ，实现电网的智能化管理和运行。
智能电网的主要功能
智能电网的主要功能包括需求响应、分布式电源接入、储能系统管 理、电网安全与控制等，能够提高供电可靠性和能源利用效率。
