中星9号定位户户通节目表及安装方法
户户通中九三代机安装调试方法
户户通中九三代机安装调试方法一对星调试信号1组装好以后插入智能卡电视显示图像如下：密码：9999到这步就不要动机顶盒和遥控了，对准星就会出现绿色信号如果没对准就是只有强度没有信号质量强度：有只能说明线路通了，没有就是线路没通质量：必须对准星才有，没对准就是0，信号质量调试到越高越好。
3大角度最重要，1调试方位角2调试仰角3调试极化角二授权1 将机顶盒序列号和机顶盒加密序列号发给我们2 出现信号质量绿色以后自动收索一次提示出现57套节目，但是无法观看。
2.在不通电的状态下把手机卡（必须是移动并且已经开通GPRS功能）装到机器里面的卡槽里按遥控--菜单--系统设置--网络连接设置输入IP为：114.251.156.067网络端口04567保存以后重新启动机顶盒输入IP地址是为了跟管理中心连接重启机顶盒以后会出现如下画面保证你的GPRS天线接好以后能收到移动基站的手机信号在此画面机顶盒会与移动基站通讯，等待几分钟会提示是否安装出现下面的画面，不用动、等待接着出现基站信息还是按红键存储等一会会出现下面的画面，然后按确认键出现下面的画面不用管，等待安装正确会提示发送成功安装成功安装成功以后可以关机取出手机卡整个安装过程几分钟--几十分钟不等请耐心等待在不通电的状态下把手机卡（必须是移动并且已经开通GPRS功能）装到机器里面的卡槽里用户卡也插好AV线和天线也连接好然后开机，出现自动搜索画面搜到节目，但是不出影像在出现下面的对话框，不用管它、等待。
待一会出现基站信息，按红键存储。
接着按菜单键到系统设置再按确认键（OK键）出现密码提示框输入9999密码后确认光标移到网络连接设置再按确认网络IP设置更改成：114 251156 067 网络端口改成04567改好后按确认键，接着退出菜单关掉机器，重新开机出现下面的画面，不用动、等待接着出现基站信息还是按红键存储等一会会出现下面的画面，然后按确认键出现下面的画面不用管，等待出现发送成功画面，不用动出现安装过程中请稍候。
“户户通”安装指南
“户户通”安装指南户户通（DTH)安装指南与常见错误“户户通”安装指南（注：必须开户后进行）一、设备安装1、组装天线和安装高频头。
2、接线。
3、调整天线仰角及方位角。
（仰角：刻度≈前面准备工作查询的天线仰角-22°，如天线上刻度已修正偏馈角则用查询到的角度；方位角：正南偏西）二、参数设置1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”。
2、输入密码“9999”。
3、在“系统设置”界面中选择“安装与信号检测”（默认已经选择），按遥控器的“确认”键两次。
站在卫星天线的后面，让卫星天线的正面从正南向卫星方向慢慢转动的（建议转动的速度慢于手表秒针的速度）。
转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作，说明已经初步找准卫星并锁住卫星信号。
4、网络连接设置。
IP设置：114.251.156.067，端口设置:4567或04567。
5、区域编码设置为本地身份证号前六位。
6、关闭机顶盒电源，插入移动电话卡和智能卡，再开机。
7、选择系统设置中“基站信息”，按确认。
8、等待卫星机自动搜索移动基站信息，根据基站信号强度，会自动列出基站信息。
9、等待基站信息弹出，电视上出现扫描到的基站信息，点橙色按钮”存储确认”。
10、在频道画面弹出“智能卡未开卡，是否安装，选确认进行安装，选返回播放免费节目”对话框，按“确认”键开通并安装。
11、稍后自动弹出信息框提示“发送成功”，退出菜单后，画面右上角提示“安装过程中，请等待…”，2-3分钟后画面会自动弹出“安装成功”，如为弹出此信息，请在耐心等待10分钟左右。
12、稍后自动播放节目，授权完成。
二、户户通常见错误一：开机后，没有弹出基站列表。
1、查看是否插卡，卡通讯是否正常。
2、进入系统设置——CA信息，查看智能卡开卡状态是否为未开卡，L: 后面的数据是否为全0。
3、查看模块是否工作正常，是否有“位置锁定模块异常”的提示框。
户户通安装调试资料

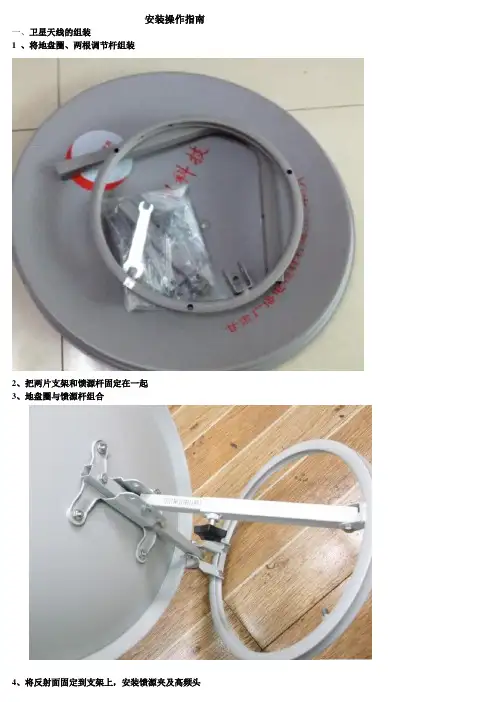

安装操作指南一、卫星天线的组装1 、将地盘圈、两根调节杆组装2、把两片支架和馈源杆固定在一起3、地盘圈与馈源杆组合4、将反射面固定到支架上，安装馈源夹及高频头二、信号调试我们接收的是中星九号卫星，位于东经92.2°，位置大约是正南方向偏西一点1、看接收机调试确定安装地点后，用馈线把高频头和接收机的信号输入口连接好，开机，按遥控器上的“调星”键，屏幕显示“P00”，对准西南方向，调节伸缩杆，在不同仰角度缓慢移动天线，如此循环，直至屏幕上出现绿灯，“00”变成数字，数值越高，信号越好图9图102、直接看电视调试如果天线安装点能直接观看到电视，把天线、接收机、电视连接好，打开电视切换到A V视频状态，可以直观的看着信号质量条来移动天线★接收机防护措施◆接收机具备雷电、浪涌、静电和短路保护功能◆电源采用日本三垦公司电源管理芯片具有过温、过负载、短路等保护功能。
电源设计时冗余量大、可靠性高、效率高，工作电压范围宽（AC50-260），非常适应农村电网环境。
◆电源采用陶瓷型自恢复保险丝，进一步提高了产品的可靠性、抗雷击能力、抗浪涌冲击能力。
◆电源采用先进的CMQX防雷技术。
特别适用于农村、偏远山区、高原地带等雷击频繁区。
★接收机整机功耗（5.0W）◆接收机整机功耗5.0W★接收机电压动态范围◆接收机电压动态范围50-260(AC) （详见广电总局入网检测报告）★样机外观及结构工艺◆机器整体以白色为主、外观小巧、风格时尚大方、造型明快，线条生动简洁流畅。
◆底壳采用耐指纹电解板，上盖采用喷涂板，生产过程中不喷油，达到环保要求；◆外观工艺采用喷涂防护处理。
防锈金属外壳，防辐射、防干扰，对流散热设计，散热性好；◆样机外观整洁，表面无毛刺、凹痕、划伤、裂纹和变形；涂层不起泡、龟裂、脱落；金属件无锈蚀、损伤，标记清楚、正确◆在结构和工艺方面，开关、按键、旋钮灵活自如，标记清晰，机内零部件牢固无松动，印制板无断裂、划痕，机内布线合理，无飞线和金属异物。
中国直播中星九号安装教程新版
中九安装教程盘式天线总体安装结构图：请按照图片正确安装方位角和仰角1，接下来连接F头两端，一端接高频头，另一端接接收机，此接口一端只有一个，不必担心接错了。
注意：接F头时不要开机状态下连接。
2，连接接收机视频和音频连接线：按照颜色对应插上接头连接到电视机AV接口。
3，打开电视机调整到AV接收方式----》打开接收机------》电视显示为接收机画面4.按遥控器的F3按键，显示如图5.调整方位角（西南方向）和仰角（45度），如图所示，信号质量只有对到星的时候才会变化，没有对到星是不会有信号质量的，此时一定要耐心调整，只要确认西南方向无障碍物，那就一定可以调出来的。
（不要怀疑设备有问题，发货前我们每套都试好在发货的）最难的就这一步。
6.按遥控器的菜单：选择搜索节目如图7.选择自动搜索，如图8.搜索过程如图，请不要断电，耐心等待10分钟左右搜索完毕，显示如图：按确认键退出这样就可以看46台的电视节目了。
如果卫星升级，选择特殊搜索就可以自动升级如图中星九号节目表：TV-1TV-2TV-7TV-105.四川康巴6.. CCTV-127.兵团卫视TV-新闻TV-少儿10.中国教育11.BTV-北京12.天津卫视13.河北卫视14.山西卫视15.内蒙古卫视16.辽宁卫视17.吉林卫视18.延边卫视19.黑龙江卫视20.陕西农林21.浙江卫视22.安徽卫视23.东南卫视24.江西卫视25.河南卫视26.湖北卫视27.湖南卫视28.广西卫视29.重庆卫视30.四川卫视31.贵州卫视32.云南卫视33.陕西卫视34.甘肃卫视35.宁夏卫视36.西藏汉语37.新疆汉语38.西藏藏语39.青海藏语40.内蒙古蒙古频道41.新疆维语42.新疆哈语43.新疆少儿频道44.新疆哈语综艺频45.新疆维语46.新疆维语综艺频F头接线方法：如有不明之处，可在线咨询店主，联系旺旺或QQ备注：1.一套里面含有一台接收机，一个高频头，一个天线，一条A V线，，一个遥控器。
大功告成，中星九号户户通的插卡定位，授权以及自动搜索（五）

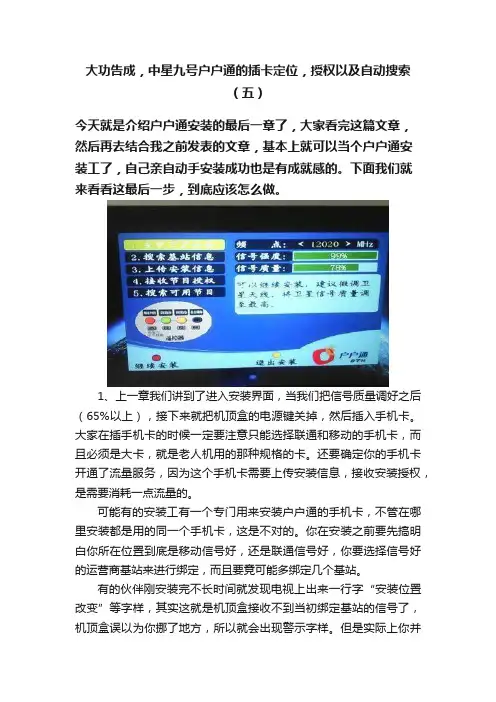

大功告成，中星九号户户通的插卡定位，授权以及自动搜索（五）今天就是介绍户户通安装的最后一章了，大家看完这篇文章，然后再去结合我之前发表的文章，基本上就可以当个户户通安装工了，自己亲自动手安装成功也是有成就感的。
下面我们就来看看这最后一步，到底应该怎么做。
1、上一章我们讲到了进入安装界面，当我们把信号质量调好之后（65%以上），接下来就把机顶盒的电源键关掉，然后插入手机卡。
大家在插手机卡的时候一定要注意只能选择联通和移动的手机卡，而且必须是大卡，就是老人机用的那种规格的卡。
还要确定你的手机卡开通了流量服务，因为这个手机卡需要上传安装信息，接收安装授权，是需要消耗一点流量的。
可能有的安装工有一个专门用来安装户户通的手机卡，不管在哪里安装都是用的同一个手机卡，这是不对的。
你在安装之前要先搞明白你所在位置到底是移动信号好，还是联通信号好，你要选择信号好的运营商基站来进行绑定，而且要竟可能多绑定几个基站。
有的伙伴刚安装完不长时间就发现电视上出来一行字“安装位置改变”等字样，其实这就是机顶盒接收不到当初绑定基站的信号了，机顶盒误以为你挪了地方，所以就会出现警示字样。
但是实际上你并没有挪动机器，只是你当初绑定的信号基站信号太弱了。
（机顶盒后面的黑色天线一定要竖起来，切记）位置信息改变2、插入手机卡的时候芯片部分朝下，否则无法正常通讯。
我以前就遇到过粉丝插卡安装定位，一直提示失败，可是觉得哪都没问题，以为是机顶盒坏了，送到经销商那里换了一个回来，结果发现还是不好用，接连换了几个机顶盒都不行，经销商都快让他折磨疯了，后来老板亲自去他家，看看他咋弄得，结果发现是SIM卡插反了，老板当时差点一口鲜血吐出来。
大家插上手机后，再次打开机顶盒的电源键，来到安装页面。
在这里我还是要多说一句，有的伙伴为了省事，在开机状态下插入手机卡，直接进行安装，这是不对的千万不能这么做，大部分机器都不支持热插拔，假如机器上传一半停在那里就麻烦了。
_中九安装、升级、维修大全
（一）首先来说安装吧!馈线头虽简单但做好很重要（很多不开机，无信号，信号时有时无等现象多源于此）！如图取一二公分位置,绕一圈剪破外皮, 注意力度不要刮断,然后把外皮撕破取下,取下的外皮先不要扔掉,可能还有用!有些天线太细了,可以用它加厚,这样才更牢固!然后再把主芯线的外皮再绕一圈剪破取掉,注意力度不要刮断！天线细了一点,馈源头没法牢固,所以把刚刚剪下的外皮剪成三角型,然后再把馈源头,旋进去!看看有没有短路,就是密密麻麻的细线芯不能与中间的单独的粗线芯短路!太长了我们可以剪短一点,太长的话是不行的（一般芯线外露0.5厘米为易）! 其它的馈源头也是这种方式制做! 最好是选防水,锣旋式的!馈源线头做好了,就把一头接在接收机上,一头接在高频头上!电视上要接A V1 A V 2 A V 3 A V 4 等的输入（IN）孔。
然后把电视转到相对应的视频上——电视遥控器上有A V键的用A V键选择，没有的按信号源，再选到相应A V上，用音量+（有的用OK）确认出现画面后,我们开始寻星。
用F3（调星）键进入安装与信号检测,有的需按多次进入，还有的只能从菜单键,选系统设置输入密码（一般为0000 9999 000000 999999）, 进入后,不要选频率11840 的位置（有的机器要按一下确认键才有信号）！这里一定要绿色才能正常收看节目,信号质量能多大就调到多大去!调星要有耐心,一个人在动天线（不要档在锅前面调）,一个人在室内看信号质量了! 寻到星后信号调到最好,一定要记得把天线固定好!安装是比较简单,要有耐心!特别是没有经验者!中九的方位是, 西南方向!（二）中九机升级现在开始先说说用万能表查地线TX RX 了我们以数字表为例先把档位打在,二极管档上!然后红笔黑笔要接在对应的接口上红笔接在黑笔接在COM 口上开始量数据了! 红笔接在天线的暴露处地线__阻值为0欧信号线(TX RX)__阻值相似都为1000欧左右(信号线开机一般有3.3V电压,有个别的只有一脚有电)信号线开机无电压且主板上靠近升级口处有两个贴片三极管的升级时不用小板,信号脚阻值只要有一脚低于100欧恐怕也只能换主芯了！你知道地线,TX RX线了,接好你的线（地线最好用一专用线夹在机顶盒音视频插座上）,然后打开软件,软件要对应还要设置好,否则是连接不上的!电脑设置方法端口设置——每秒位数115200，数据位8，奇偶校验（华亚，阿里，中天联科A10S-9AAT等设为偶，其它的设为无），停止位1，流控制无。
中星九号户户通天线的安装和开通
中星9号户户通电视节目表（户户通三代机）中星九号户户通天线的安装和开通户户通卫星天线以最低成本、最快速度、最有效方式，迅速在全国各地传播开来，得到人们认可。
但是很多人不会安装，接下来就说说如何安装户户通卫星天线。
设备：1.户户通卫星天线一套2.电视机一：安装设备：1.组装天线与安装高频头：把天线和高频头按照说明书安装连接好（锅体一般让卖家帮忙按好，包括仰角）。
2.将机顶盒与电视机之间的A V音视频线连接好后，打开电视机，调整到A V视频输入状态，如果连接正确，打开机顶盒应该能看到开机画面。
3.调整天线仰角及方位角：仰角：刻度≈前面准备工作查询的天线仰角-22°，如天线上刻度已修正偏馈角则用查询到的角度；方位角：正南偏西。
二：设置参数：1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”。
2、输入密码“9999”。
3、在“系统设置”界面中选择“安装与信号检测”（默认已经选择），按遥控器的“确认”键两次。
站在卫星天线的后面，让卫星天线的正面从正南向卫星方向慢慢转动的（建议转动的速度慢于手表秒针的速度）。
转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作，说明已经初步找准卫星并锁住卫星信号。
4、网络连接设置。
IP设置：114.251.156.067，端口设置:4567或04567。
5、区域编码设置为本地身份证号前六位。
6、关闭机顶盒电源，插入移动电话卡和智能卡，再开机。
7、选择系统设置中“基站信息”，按确认。
8、等待卫星机自动搜索移动基站信息，根据基站信号强度，会自动列出基站信息。
9、等待基站信息弹出，电视上出现扫描到的基站信息，点橙色按钮”存储确认”。
10、在频道画面弹出“智能卡未开卡，是否安装，选确认进行安装，选返回播放免费节目”对话框，按“确认”键开通并安装。
11、稍后自动弹出信息框提示“发送成功”，退出菜单后，画面右上角提示“安装过程中，请等待…”，2-3分钟后画面会自动弹出“安装成功”，如为弹出此信息，请在耐心等待10分钟左右。
中星九号卫星电视安装
卫星参数自2008年6月9日中星9号广播电视直播卫星成功升空以来，本报和所有的爱好者都一直卫星参数在关注着它的最新动态。
为此本期特以较大的篇幅来详细介绍该星的具体收视情况，欢迎有收视条件的用户来稿交流心得体会。
由于鑫诺2号卫星发射失败，人们便把希望都寄托在了中星9号直播卫星身上。
该星在完成了四次变轨后，太阳能帆板和卫星参数天线系统展开正常，卫星于6月20日成功定点于东经92.2°。
经过卫星各项在轨测试，7月8日已通过广电总局的验收，并于7月中旬开始正式提供直播到户的卫星电视服务。
中星9号卫星装载22个KU转发器，功率为10700W，采用成熟的商用SB4100平台，设计寿命15年，是一颗大功率、高可靠、长寿命的广播电视直播卫星。
中星9号共有4组直播卫星转发器用于一期直播卫星村村通的上行传输，使用中星9号卫星的3A、4A、5A、6A转发器，转发器带宽为36MHZ。
下行中心频率为11.84GHZ、11.88GHZ、11.92GHZ、11.96GHZ，下行极化为左旋圆极化。
信号采用QPSK方式调制、信道编码率为3/4、滚降系数为0.25、符号率为28.8MSPS。
由于中星9号采用ABS-S数字接收机接收，因此，必须拥有一台直播星的专用接收机才是成功接收的前提。
从官方公布的中星9号卫星场强图可以看出，在全国范围内均可以用45CM天线满意接收。
只需用原有的KU波段天线及高频头，加上ABS-S数字接收机，就可以成功收视中星9号的直播卫星节目了。
这里需强调的是高频头的选用，因为ABS-S数字接收机内置只有四组接收参数，且高频头本振默认为10750MHZ，并且根本就没有高频头本振设置这一项，所以一定要选用10750MHZ本振的高频头，最好还是左旋极化的高频头，如果手头没有，可以用相近本振值的高频头来改制，如10678、10600的都可以。
若采用日本原装小耳朵也很合适，当年接收天浪直播节目效果非常好，如今收中国自己的直播星也是可以的，只不过要将本振频率由10678MHZ改为10750MHZ，并将右旋极化改为左旋极化即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中星9号户户通节目表
频道号节目名称加密方式频道号节目名称加密方式001 CCTV-1 综合NDS 211 安徽卫视NDS 002 CCTV-2 财经NDS 221 福建东南卫视NDS 003 CCTV-3 综艺NDS 231 江西卫视NDS 004 CCTV-4 中文国际NDS 241 山东卫视NDS 005 CCTV-5 体育NDS 251 河南卫视NDS 006 CCTV-6 电影NDS 261 湖北卫视NDS 007 CCTV-7 军事农业NDS 271 湖南卫视NDS 008 CCTV-8 电视剧NDS 281 广东卫视NDS 009 CCTV-9 记录NDS 291 广西卫视NDS 010 CCTV-10 科教NDS 311 重庆卫视NDS 011 CCTV-11 戏曲NDS 321 四川卫视NDS 012 CCTV-12 社会与法NDS 331 贵州卫视NDS 013 CCTV-13 新闻NDS 341 云南卫视NDS 014 CCTV-14 少儿NDS 351 西藏卫视NDS 015 CCTV-15 音乐NDS 361 陕西卫视NDS 016 CCTV-NEWS NDS 371 甘肃卫视NDS 051 中国教育NDS 381 青海卫视NDS 101 北京卫视NDS 391 宁夏卫视NDS 111 天津卫视NDS 401 新疆卫视NDS 121 河北卫视NDS 402 兵团卫视NDS 131 山西卫视NDS 451 陕西农林NDS 141 内蒙古卫视NDS 481 西藏藏语NDS 151 辽宁卫视NDS 482 四川康巴藏语NDS 161 吉林卫视NDS 483 青海安多藏语NDS 171 黑龙江卫视NDS 484 新疆维语NDS 181 上海东方卫视NDS 485 新疆哈语NDS 191 江苏卫视NDS 486 内蒙古蒙语NDS 201 浙江卫视NDS 487 吉林延边朝鲜语NDS
999 电视测试频道免费
户户通机顶盒安装步骤
1 机顶盒未通电状态下，在机顶盒上安装SIM卡和智能卡；
2 安装好机顶盒的天线，用AV线连接机顶盒与电视机，将机顶盒与卫星接收器连接好；
3 打开电视机和机顶盒，通过遥控器设置机顶盒。
点击遥控器【菜单】按钮，选择【系统设置】，输入密码“9999”进入设置；
4 进入【网络连接设置】项，将IP设置为“114.251.156.067”，端口设置为“4567”确认后保存（个别机顶盒端口设置框内如果要求输入五位数字，请在“4567”前面用“0”补足，例如：04567）；
5 退出菜单，调试卫星接收器得到测试信号（彩条信号，频道号一般为999）；
6 待电视机屏幕上出现黄色提示页面，显示基站信息（5行）后，根据屏幕提示，点击遥控器上对应颜色（红色或橙色）按钮进行保存；
7 等待一段时间后（不同厂商机顶盒会有差异，约30秒），屏幕上会出现黄色提示页面，显示“智能卡未授权，若安装请按确认键，取消请按返回键”字样，请按遥控器上【确认】按钮；
8 再次等待一段时间（不同厂商机顶盒会有差异，约30秒），屏幕上出现黄色页面显示“发送成功”；（若显示“发送失败”则需将机顶盒断电，拔掉电源线，重新安装SIM卡完成3-7的安装操作）
9 在收到“发送成功”提示信息后，屏幕右上角会显示“安装过程中，请稍后...”字样，约30秒后屏幕上出现电视节目视频画面；
10 右上角“安装过程中，请稍后...”在持续一段时间后会自动消失，而后屏幕中间出现黄色提示页面显示“安装成功”随即消失，用户正常接受电视节目。
安装过程全部完成；（已添加的节目包，包括57套卫星电视节目）
安装注意事项
1，直播设备必须安装在授权区域。
2，安装之前一定要核对用户资料，机卡，确认已上报直播卫星管理中心。
3，安装时一定要锁定中央一台，网络端口号设置正确，信号质量锁定45%以上。
4，开机前一定要装上移动卡，避免机器内置的基站信息与智能卡激活，产生开卡成功后5-10天（位置信息改变，）。
5，基站信息要保证达到50%以上，如果达不到，就在GPRS天线上缠绕螺旋状天线，以增加信号。
6，凡申请移机的用户，要电话告知不要再开机，等待安装队上门安装重新授权，开机前一定要装入移动卡，避免出现内置的基站信息与智能卡激活，产生开卡成功后5-10天（位置信息改变，）。
