安全阀的校验方法及其优缺点

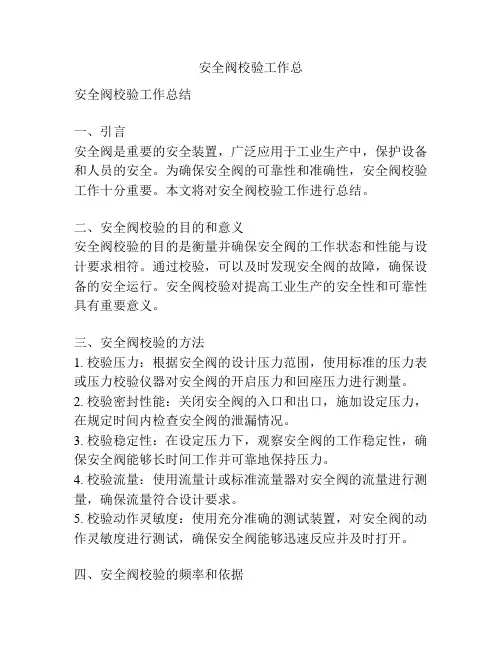

安全阀校验工作总
安全阀校验工作总安全阀校验工作总结一、引言安全阀是重要的安全装置，广泛应用于工业生产中，保护设备和人员的安全。
为确保安全阀的可靠性和准确性，安全阀校验工作十分重要。
本文将对安全阀校验工作进行总结。
二、安全阀校验的目的和意义安全阀校验的目的是衡量并确保安全阀的工作状态和性能与设计要求相符。
通过校验，可以及时发现安全阀的故障，确保设备的安全运行。
安全阀校验对提高工业生产的安全性和可靠性具有重要意义。
三、安全阀校验的方法1. 校验压力：根据安全阀的设计压力范围，使用标准的压力表或压力校验仪器对安全阀的开启压力和回座压力进行测量。
2. 校验密封性能：关闭安全阀的入口和出口，施加设定压力，在规定时间内检查安全阀的泄漏情况。
3. 校验稳定性：在设定压力下，观察安全阀的工作稳定性，确保安全阀能够长时间工作并可靠地保持压力。
4. 校验流量：使用流量计或标准流量器对安全阀的流量进行测量，确保流量符合设计要求。
5. 校验动作灵敏度：使用充分准确的测试装置，对安全阀的动作灵敏度进行测试，确保安全阀能够迅速反应并及时打开。
四、安全阀校验的频率和依据安全阀的校验频率应根据使用情况和监管要求确定。
以下是一些常见的校验依据：1. 设备制造商的要求：根据设备制造商的要求和说明书，进行定期的安全阀校验。
2. 监管机构的要求：根据相关监管机构的规定和要求，制定安全阀校验的计划和频率。
3. 设备使用情况：根据设备的使用情况，如操作条件、压力波动等，合理确定安全阀的校验频率。
五、安全阀校验记录和报告安全阀校验工作应进行记录和报告，记录应包括以下内容：1. 校验时间和地点。
2. 安全阀的型号、规格和编号。
3. 校验压力的设定值和实际值。
4. 安全阀的开启压力、回座压力、泄漏情况等校验结果。
5. 校验流量和动作灵敏度的测试结果。
6. 校验人员的姓名和签名。
7. 其他需要记录的信息。
报告应包括校验记录的总结和评估，对安全阀的工作状态和性能进行定性和定量的评价，并提出改进建议和措施。
安全阀校验规定(3篇)
第1篇一、引言安全阀是一种重要的安全保护装置，广泛应用于锅炉、压力容器、管道等承压设备中。
其主要作用是在介质工作压力超过允许压力数值时，自动打开向外排放介质，防止管道和设备超压危险。
为确保安全阀的正常运行，降低事故发生的风险，我国制定了相关安全阀校验规定，以下是对这些规定的详细阐述。
二、安全阀校验制度1. 校验频率安全阀必须实行定期校验制度，每年至少校验1次。
对于高风险的设备或重要部位，可根据实际情况适当增加校验频率。
2. 校验内容安全阀校验主要包括以下几个方面：（1）外观检查：检查安全阀的密封面、阀体、阀座、弹簧等部件是否存在裂纹、变形、磨损等现象。
（2）启闭试验：检查安全阀的启闭是否灵活、可靠，确保在设定压力下能够正常开启和关闭。
（3）密封性能试验：检查安全阀的密封性能，确保在开启和关闭过程中无泄漏现象。
（4）压力试验：检查安全阀的承压能力，确保在设定压力下能够承受正常工作压力。
（5）整定压力和回座压力试验：检查安全阀的整定压力和回座压力是否符合规定要求。
三、安全阀校验方法和步骤1. 校验方法（1）离线校验：将安全阀安装在校验台上，使用校验介质使安全阀开启，通过观察压力表来确认开启压力。
（2）在线校验：在设备运行状态下，通过系统升压或降低压力，使安全阀开启和关闭，观察开启压力和关闭压力。
（3）在线仪器校验：使用专用仪器直接测量安全阀的开启压力和回座压力。
2. 校验步骤（1）准备工作：校验前，检查校验设备、仪器和工具是否齐全、完好。
（2）外观检查：对安全阀进行全面外观检查，记录异常情况。
（3）启闭试验：进行启闭试验，观察安全阀的启闭是否灵活、可靠。
（4）密封性能试验：进行密封性能试验，确保无泄漏现象。
（5）压力试验：进行压力试验，检查安全阀的承压能力。
（6）整定压力和回座压力试验：进行整定压力和回座压力试验，确保符合规定要求。
（7）记录和报告：记录校验结果，填写校验报告。
四、安全阀校验后的处理1. 校验合格的安全阀，应在阀体上标明整定压力、回座压力、下次校验日期，并加装铅封。
安全阀的试验和验证方法有哪些？
安全阀的试验和验证方法有哪些？安全阀的试验和验证方法有以下几种：一、流量试验法流量试验是通过测量安全阀的流量和压力，来进行性能验证的一种方法。
首先，将安全阀安装在测试设备上，然后通过调整进口压力或出口压力来改变安全阀的开启压力。
在不同的开启压力下，记录流量和压力数据，并绘制流量-压力曲线。
根据流量-压力曲线的特征，可以判断安全阀的开启压力和流量是否满足要求。
二、密封性试验法安全阀的密封性试验是通过检测安全阀的密封性能，来验证其是否符合要求。
在密封性试验中，将安全阀安装在密封试验设备上，然后将压力逐渐增加到安全阀的开启压力，观察安全阀是否能够正常关闭并保持密封状态。
如果安全阀无法正常关闭或存在泄漏，则需要进行调整或更换。
三、重复试验法重复试验是通过多次开启和关闭安全阀，来验证其性能是否稳定。
在重复试验中，将安全阀安装在测试设备上，通过调整进口压力或出口压力来改变安全阀的开启压力。
然后，根据预定的开启次数进行开启和关闭操作，记录每次开启的压力和流量，并观察安全阀的动作情况。
根据重复试验的结果，可以评估安全阀的性能是否稳定。
四、超压试验法超压试验是为了验证安全阀在发生超压事故时能否正常工作。
在超压试验中，将安全阀安装在测试设备上，然后逐渐增加进口压力，直到超过安全阀的额定开启压力。
在超压状态下观察安全阀的动作情况，并记录数据。
如果安全阀能够及时开启并有效减压，说明其具备良好的超压保护功能。
五、温度试验法温度试验是为了验证安全阀在不同温度条件下的性能是否稳定。
在温度试验中，将安全阀安装在测试设备上，通过加热或冷却装置改变试验环境的温度。
在不同的温度条件下，记录安全阀的开启压力和流量，并观察其动作情况。
根据温度试验的结果，可以评估安全阀在不同温度下的性能。
综上所述，安全阀的试验和验证方法包括流量试验法、密封性试验法、重复试验法、超压试验法和温度试验法。
通过这些试验方法，可以全面评估安全阀的性能以及其在不同条件下的适用性，确保其能够可靠地起到保护作用。
安全阀的校验与维修
设备管理与维修2019翼9（上）安全阀的校验与维修张莹光（中国石油大庆石化公司塑料厂，黑龙江大庆163000）摘要：为确保安全阀性能满足运行要求，其校验与维修工作不容忽视。
研究与探讨安全阀校验与维修工作。
关键词：安全阀；校验；维修中图分类号：TS737+.3文献标识码：B DOI ：10.16621/ki.issn1001-0599.2019.09.230引言安全阀是一种起着超压保护作用的阀门，当设备压力超过其最高工作压力时，阀门自动开启，排出多余介质[1]。
当设备压力下降至其正常工作压力后，阀门自动关闭。
由此可见安全阀在承压设备安全运行中起着很重要的作用。
对安全阀按时进行检验与维护能够有效保证其正常运行，根据《固定式压力容器安全技术监察规程》关于安全阀实行定期检验的规定，每年至少校验一次[2]。
1安全阀的校验方法目前安全阀校验主要采用离线校验的方法。
离线校验是将安全阀自装置拆下送至校验部门，用校验台对安全阀进行开启压力和密封性的校验[3]。
安全阀校验台主要由气源部分、控制系统、增压系统和校验平台等4部分组成。
校验过程密封性能好，操作简单，清洁无污染，测量范围广，噪声低，增压速度快，具有良好的操控性。
校验介质主要采用氮气或压缩空气。
图1刀位电路图HTC-2050数控车床，在手动模式方式下，手摇不能移动，同时系统出现红灯报警。
（1）故障分析：查看报警信息，系统显示（SV0410和SV0411X 、Z 轴停止时移动误差太大）；查找FANUC 系统说明书报警号对应相关的，基本可以判定是X 、Z 轴定位误差和跟踪误差过大，调整参数，将参数号设置为（1828）X =1000、Z =1000；（1829）X =10000、Z =10000。
（2）处理方法：同时把参数号（1831）设为1，参数号（7113）设为10，参数号（7114）设为100，参数号（1420）设为6000，系统重新启动，在开机故障解除。
5结束语数控机床越来越多，日常实训教学中使用频繁，出现的故障也越来越多，实验员的维护工作量也越来越大，只有通过不断的学习、积累和总结才能掌握故障分析技能。

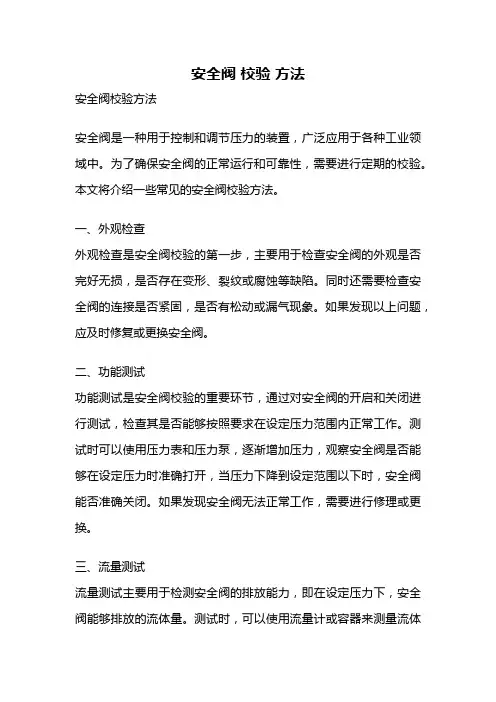

安全阀 校验 方法
安全阀校验方法安全阀校验方法安全阀是一种用于控制和调节压力的装置，广泛应用于各种工业领域中。
为了确保安全阀的正常运行和可靠性，需要进行定期的校验。
本文将介绍一些常见的安全阀校验方法。
一、外观检查外观检查是安全阀校验的第一步，主要用于检查安全阀的外观是否完好无损，是否存在变形、裂纹或腐蚀等缺陷。
同时还需要检查安全阀的连接是否紧固，是否有松动或漏气现象。
如果发现以上问题，应及时修复或更换安全阀。
二、功能测试功能测试是安全阀校验的重要环节，通过对安全阀的开启和关闭进行测试，检查其是否能够按照要求在设定压力范围内正常工作。
测试时可以使用压力表和压力泵，逐渐增加压力，观察安全阀是否能够在设定压力时准确打开，当压力下降到设定范围以下时，安全阀能否准确关闭。
如果发现安全阀无法正常工作，需要进行修理或更换。
三、流量测试流量测试主要用于检测安全阀的排放能力，即在设定压力下，安全阀能够排放的流体量。
测试时，可以使用流量计或容器来测量流体的流量，根据设定压力下的流量要求进行测试。
如果安全阀的排放流量不满足要求，可能会导致设备压力过高，从而影响设备的正常运行。
此时需要对安全阀进行调整或更换。
四、密封性测试密封性测试用于检测安全阀在关闭状态下的密封性能。
测试时，可以使用密封性试验仪进行测试，观察安全阀是否存在泄漏现象。
如果发现安全阀存在泄漏，需要进行密封性调整或更换密封件。
五、超压保护校验超压保护是安全阀的重要功能之一，用于保护设备免受过高压力的影响。
超压保护校验主要通过增加设备的压力来测试安全阀的响应时间和动作准确性。
测试时，可以使用压力泵逐渐增加设备压力，观察安全阀的响应时间和动作情况。
如果发现安全阀的响应时间过长或动作不准确，需要进行调整或更换。
六、记录和报告在进行安全阀校验时，需要注意做好记录和报告工作。
记录应包括安全阀的型号、规格、校验时间、校验结果等信息。
报告应详细描述校验过程和结果，并提出相应的处理意见。
这些记录和报告可以作为安全阀维护和管理的重要依据，帮助企业建立健全的安全阀管理制度。
安全阀校验规定
安全阀校验规定安全阀作为一种超压保护装置,目前已广泛用于流程工业的生产装置中。
为保证生产装置的安全,一般安全阀要求“每年至少应校验一次”。
安全阀校验有哪些规定你了解吗?下面是店铺为大家整理的关于：安全阀校验规定。
欢迎阅读!安全阀校验规定一、国家质量监督局锅炉压力容器监察局颁布的《蒸汽锅炉安全技术监察规程》第146条“在用锅炉的安全阀每年至少应校验一次。
安全阀的校验一般应在锅炉运行状态下进行。
”二、电力工业部颁布的《电力工业锅炉压力容器监察规程》(DL612-1996)9.1.13 锅炉安装和大修完毕及安全阀经检修后，都应校验安全阀的起座压力。
带电磁力辅助操作机构的电磁安全阀，除进行机械校验外，还应做电气回路的远方操作试验及自动回路压力继电器的操作试验。
纯机械弹簧式安全阀可采用液压装置进行校验调整，一般在75%～80%额定压力下进行。
经液压装置调整后的安全阀，应至少对最低起座值的安全阀进行实际起座复核。
9.1.14 安全阀应定期进行放汽试验。
锅炉安全阀的试验间隔不大于一个小修间隔。
电磁安全阀电气回路试验每月应进行一次。
各类压力容器的安全阀每年至少进行一次放汽试验。
9.1.15 锅炉运行中禁止将安全阀解列。
9.1.16 安全阀未经校验的锅炉在点火启动和在安全阀校验的过程中应有严格的防止超压措施，并在专人监督下实施。
安全阀校验中，校验人员不得中途撤离现场。
三、国家电力公司颁布的《防止电力生产重大事故的二十五项重点要求》的规定：3.2.1 严防锅炉缺水和超温超压运行，严禁在水位表数量不足(指能正确指示水位的水位表数量)、安全阀解列的状况下运行。
3.2.4 锅炉超压水压试验和安全阀整定应严格按规程进行。
3.2.4.1 大容量锅炉超压水压试验和热态安全阀校验工作应制定专项安全技术措施，防止升压速度过快或压力、汽温失控造成超压超温现象。
3.2.4.2 锅炉在超压水压试验和热态安全阀整定时，严禁非试验人员进入试验现场。
安全阀的校验与管理范文
安全阀的校验与管理范文一、引言安全阀是保护设备或系统在超压状态下工作的重要装置，其主要功能是在设备或系统压力超过设计压力时，通过释放过压，保证设备的安全运行。
因此，对安全阀的校验与管理显得尤为重要。
本文将从以下几个方面来探讨安全阀的校验与管理工作。
二、安全阀的校验1. 校验目的安全阀校验的目的是确保阀门能够在预定压力下正常工作并满足设计要求。
校验的结果应当使得阀门能够准确、可靠地进行动作。
2. 校验方法（1）静态校验：通过观察与记录阀门在一定压力下的启闭状态来判断阀门的工作情况。
（2）动态校验：通过模拟实际工况，进行全面、系统性的测试。
校验过程中需注意监测阀门的启闭压力、时序、跳闸压力等参数，并对结果进行分析和记录。
3. 校验要求（1）校验前，应确保校验环境无杂质、清洁干净。
（2）校验前，应将阀门清洁，检查其是否有严重磨损或腐蚀等现象。
（3）校验前，应查阅阀门的技术文件，了解阀门的校验标准与方法，并准备好相应的校验设备。
（4）校验后，根据校验结果判断阀门的合格与否，并记录相关数据。
三、安全阀的管理1. 短期管理（1）定期检查：对已安装的安全阀进行定期检查，包括清洗和润滑，确保其正常运行。
检查周期根据使用频率和环境条件而定，一般为半年或一年一次。
（2）运行记录：对安全阀的运行情况进行记录，包括启闭压力、动作次数、是否异常等信息。
这些记录可以用于后续的校验和维修。
2. 长期管理（1）保养维修：定期对安全阀进行保养和维修，包括调整启闭压力、更换磨损件等。
保养和维修的周期根据设备的使用频率和环境条件而定，建议每年至少进行一次维修。
（2）备品储备：建立合理的备件库存，确保在需要更换零部件时能够及时进行更换。
（3）更新升级：根据安全阀的使用情况和技术发展的需要，及时进行设备的更新或升级。
四、安全阀的校验与管理示例例如，在某化工企业的生产装置中，涉及到多台安全阀的校验与管理。
该企业采取以下措施进行校验与管理工作：1. 校验首先，对每台安全阀进行静态和动态校验，测试其在不同压力下的启闭情况。
安全阀校验标准规范
安全阀校验标准规范安全阀是一种用于保护设备和人员安全的重要装置，其正常运行对于生产和工程安全至关重要。
因此，安全阀的校验标准规范显得尤为重要。
本文将从安全阀校验的目的、内容、方法和注意事项等方面进行详细介绍，以期为相关人员提供参考和指导。
一、校验目的。
安全阀的校验旨在验证其是否符合设计要求，保证其在工作压力范围内正常启闭，达到预定的排放能力，并且能够可靠地保护设备和人员的安全。
校验的目的是确保安全阀在工作中能够可靠地发挥作用，保证生产和工程的安全。
二、校验内容。
1. 外观检查，包括安全阀的外观是否完好，有无损坏、腐蚀、变形等情况。
2. 尺寸检查，检查安全阀的尺寸是否符合设计要求。
3. 密封性能检查，通过试验验证安全阀的密封性能是否良好。
4. 排放能力检查，通过试验验证安全阀的排放能力是否符合要求。
5. 启闭压力检查，通过试验验证安全阀的启闭压力是否符合设计要求。
三、校验方法。
1. 外观检查，目测安全阀外观，发现问题及时记录并进行处理。
2. 尺寸检查，使用相关测量工具进行尺寸检查，确保符合设计要求。
3. 密封性能检查，采用气密性试验或液密性试验，验证安全阀的密封性能。
4. 排放能力检查，采用压力试验，验证安全阀的排放能力。
5. 启闭压力检查，采用压力试验，验证安全阀的启闭压力。
四、注意事项。
1. 校验前应仔细阅读相关标准规范，确保校验过程符合标准要求。
2. 校验过程中应严格按照程序进行，确保校验结果的准确性和可靠性。
3. 校验后应及时记录校验结果，并对不合格的安全阀进行处理或更换。
4. 校验过程中要严格遵守安全操作规程，确保校验人员的安全。
综上所述，安全阀的校验标准规范对于保障设备和人员的安全至关重要。
只有严格按照相关标准进行校验，确保安全阀的正常运行，才能有效地保护生产和工程的安全。
希望本文所述内容能够为相关人员提供参考和指导，确保安全阀的校验工作能够得到有效开展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• （2）回座压力的调整意义和方法
• 国标定义的回座压力指安全阀达到排 放状态后，介质压力下跌至一定值，阀瓣 重新与阀座接触，亦即开启高度变为零是， 阀门进口处的静压力，回座压力太低太高 都不好，太低将造成介质和能量的损失， 太高则达不到排放量，造成阀门频跳，原 则是在能达到排放量的情况下尽量的调高 回座压力，降低介质和能量的损失。
短路保护器http://www.c 整理编辑 by 巧克力味的菠萝蜜
安全阀的校验方法及其优缺点
• 要全面的检验安全阀的各项技术性能指 标必须是进行全性能试验，试验最基本的 要求是具有实际运行状态，甚至超过实际 运行状态。这种试验装置除了高温高压容 器等设备外，还要具备各种参数的快速测 定仪器，并保证具备大流量的高温高压蒸 汽源，耗资巨大。
• 安全阀常温校验台的优缺点:
• a.解决常温介质和工作温度250°C以 下的安全阀整定和检漏。
• b.确定安全阀开启压力的较小误差范围， 节约了新装安全阀的调整时间，降低了劳 动强度，减小能源消耗和减小工作危险性。
• c.存在运行温度与常温下的误差（弹簧 在高温下变软），不能校验回座压力。
• 济南赛思特生产的安全阀校验台可分为 数显表控制和计算机控制，数显表可实现 1） 采集起跳压力、回座压力 2)保压时间、压 力、压差设定 3）卡座的选择 4）夹紧力的 选择 完全实现了半自动化检测，不同于其 他厂家生产的手动控制型。而计算机控制 型安全阀校验台采用美国NI公司数据采集 软件，功能强大，性能稳定，整个实验过 程可以在计算机上自动完成，可显示压力 曲线，各试验参数可以自由设定，比如试 验压力，保压时间，允许压降等。
• 校验是安全阀试验的一部分，是制造厂 出厂试验的主要项目。出厂前一般都用常 温的安全阀校验台进行空气介质的开启压 力整定和密封性试验。安全阀常温校验台 只能做开启压力整定和密封性试验。
• （1）安全阀在什么情况下需要校验 • 1）长期存放或第一次使用之前 • 2）定期校验
• 3）严重损坏和锈蚀的阀 • 4）阀门铭牌丢失的阀 • 5）铅封损坏的阀门
• （4）校验方法及其优缺点
• 安全阀校验有现场校验（在线校验） 和校验台校验两种手段，条件允许下应该 尽量在现场校验，因为现场校验更切合实 的优点：便于对焊接式安全阀 的校验，可测定回座压力，测量准确。
• 缺点是校验时间长，系统要反复升压， 不经济，较危险，不可以做密封性试验。
• （3）调整方法
• 回座压力是通过调节圈来调整的，调 节的原理是间隙原理，间隙越小，喷出时 阻力越大，托住阀芯下降的力越大，越不 易回座，反之，间隙越大，阀芯越容易回 落，回座压力越高。
• 对于只有下调节圈的安全阀，调节圈向 上调，回座压力下降，调节圈向下调，回 座压力升高；对于有上下调节圈的安全阀， 上下调节圈的距离减小，回座压力降低， 上下调节圈的距离增大，回座压力升高。
