船舶电气安装与调试第二章电气设备基座及电缆敷设属件第一节电缆贯穿件一、船体结构上电缆开孔及其补强1、在纵桁和横梁、肋骨上开孔建立在纵桁和横梁、肋骨上开孔的三维模型和二维CAD图，示意表达其基本原则和要求。
2、在船体结构和甲板上开孔建立在船体结构和甲板上开孔的三维模型和二维CAD图，示意表达其基本原则和要求。
3、禁止开孔区域以三维模型的形式，建立四种在船体结构禁止开孔的三维图，示意表达禁止开孔基本原则和要求。
二、常用的电缆贯穿件1、电缆盒用于成束电缆穿过隔舱壁、横梁、纵桁的电缆贯穿件。
建立2种规格的普通电缆盒三维模型；分别建立10种规格的浇注式和非浇注式电缆盒三维模型；建立13种规格的加强型电缆盒三维模型。
EC型为非浇注电缆盒 9种EC-AF型为浇注电缆盒 21种SEC型为非浇注加强型电缆盒SEC-AF型为浇注加强型电缆盒2、电缆筒用于成束电缆穿过水密甲板和防火甲板的电缆贯穿件。
建立全部8种规格的电缆筒三维模型。
MT型电缆筒没有HT型电缆筒3、填料函单根电缆穿过水密舱壁或甲板、可充填密性填料的电缆贯穿件。
建立全部9种规格的的单填料函的三维模型，并以三维模型的形式示意填料函的安装方式。
SDT表示填料函4、电缆管可能受到机械损伤以及易受到油水侵入的场所，可以安装电缆管作为电缆贯穿件来保护电缆。
AG系列是水密；BG系统是非水密以三维模型的形式示意非水密电缆管和水密电缆管的安装方式。
第二节船上安装电气设备用的支架、基座种类一、电气设备用支架（CB/T 3667.4-1995 船舶电缆敷设和电气设备安装附件电气设备安装件）1、A型支架建立AK型和AA型两种支架的三维模型，根据标准建立所有规格的三维模型。
A型轻型支架 16种2、B型支架建立BK型和BA型两种支架的三维模型，根据标准建立所有规格的三维模型。
B型轻型支架 10种3、C型支架建立C型支架的三维模型，根据标准建立所有规格的三维模型。
没有4、D型支架建立DK型和DA型两种支架的三维模型，根据标准建立所有规格的三维模型。
船舶电气安装工程概述

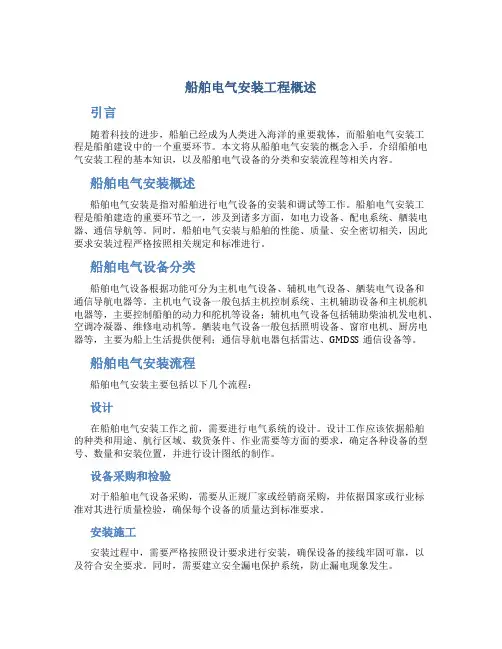

船舶电气安装工程概述引言随着科技的进步，船舶已经成为人类进入海洋的重要载体，而船舶电气安装工程是船舶建设中的一个重要环节。
本文将从船舶电气安装的概念入手，介绍船舶电气安装工程的基本知识，以及船舶电气设备的分类和安装流程等相关内容。
船舶电气安装概述船舶电气安装是指对船舶进行电气设备的安装和调试等工作。
船舶电气安装工程是船舶建造的重要环节之一，涉及到诸多方面，如电力设备、配电系统、舾装电器、通信导航等。
同时，船舶电气安装与船舶的性能、质量、安全密切相关，因此要求安装过程严格按照相关规定和标准进行。
船舶电气设备分类船舶电气设备根据功能可分为主机电气设备、辅机电气设备、舾装电气设备和通信导航电器等。
主机电气设备一般包括主机控制系统、主机辅助设备和主机舵机电器等，主要控制船舶的动力和舵机等设备；辅机电气设备包括辅助柴油机发电机、空调冷凝器、维修电动机等。
舾装电气设备一般包括照明设备、窗帘电机、厨房电器等，主要为船上生活提供便利；通信导航电器包括雷达、GMDSS通信设备等。
船舶电气安装流程船舶电气安装主要包括以下几个流程：设计在船舶电气安装工作之前，需要进行电气系统的设计。
设计工作应该依据船舶的种类和用途、航行区域、载货条件、作业需要等方面的要求，确定各种设备的型号、数量和安装位置，并进行设计图纸的制作。
设备采购和检验对于船舶电气设备采购，需要从正规厂家或经销商采购，并依据国家或行业标准对其进行质量检验，确保每个设备的质量达到标准要求。
安装施工安装过程中，需要严格按照设计要求进行安装，确保设备的接线牢固可靠，以及符合安全要求。
同时，需要建立安全漏电保护系统，防止漏电现象发生。
系统联调和试运行安装完成后，还需要进行系统联调和试运行，以确保电气设备能够正常工作和配合其他系统，同时还需要进行防雷、屏蔽干扰和抗振动等测试，以保证电气设备的可靠性和稳定性。
验收和交付当所有工作结束后，还需要进行验收工作，并提供相应的验收报告。

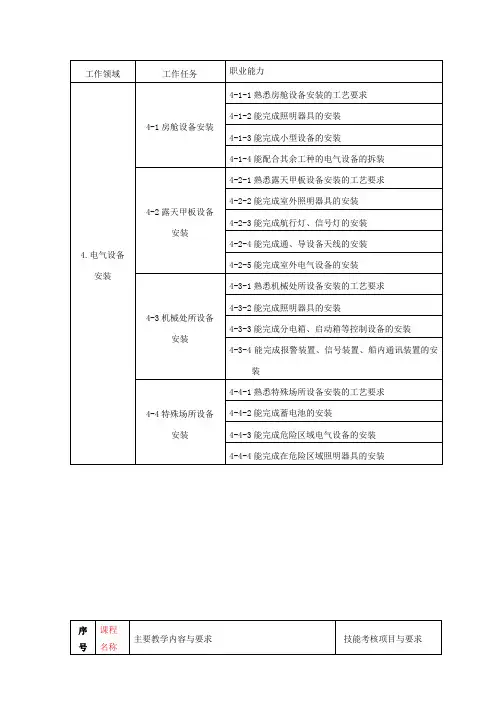

船舶电工培训教材
船舶电工培训教材第一章基本知识第一节船舶概述1．船舶的分类2. 主要技术参数3. 主要动力装置第二节船舶建造流程1. 船舶建造的主要流程2. 造船模式第三节船舶电气安装概述1. 船舶电气安装工艺流程2. 船舶电工安装相关的图纸资料3. 常用的工具和仪表第二章船舶电气安装工艺第一节电气安装施工工艺的制定依据1. 船舶建造规范2. 船舶建造规格书第二节船舶电气施工的生产设计和施工图纸1. 造船生产设计2. 电装生产设计第三节电缆路径上的电装舾装件1. 电缆支承件2. 电缆贯穿件3. 设备支架第四节电装舾装件在分段（总组）上的预装1.电装生产的区域划分2.分段预装前的准备工作3.划线定位4.电缆路径和其它舾装件，船体构件的关系5. 电缆导架的安装6. 电缆穿线管的安装7. 电气舾装件的安装要求第五节电缆敷设1.电缆的结构、型号及规格2.电缆表册3.备料4.电缆敷设的工艺要求5.电缆敷设要领第六节电缆贯穿的密性1. 电缆贯穿舱壁和甲板的工艺要求2. 贯穿件的形式3. 成组填料函的密封第七节船舶电气设备安装1.船舶电气设备的安装分类2.安装的工艺原则3. 电气设备的安装第八节电缆引入设备和电缆的切割接线1. 电缆引入设备2. 接线第九节电气接地工艺1. 电气接地的种类2. 电气设备接地工艺3. 电缆接地工艺第三章船舶电气设备第一节船舶电气设备的一般要求1．环境条件2．防护等级3．运行要求第二节船舶电气设备的分类1.船舶电气设备的系统分类2.船舶电力系统3.船舶电力拖动系统4.船舶照明系统5.船舶通信和导航系统第三节船舶电气设备的一般介绍1.船舶主配电板2.船舶应急配电板3.充放电板4.船舶舵机5.船舶电动辅机6.船舶甲板电动机械第四节机舱自动化设备1. 机舱自动化系统2. 机舱监测报警系统第四章码头系泊试验第一节主电站试验的程序和方法1.试验提交项目2.试验设备3.试验前的准备4. 发电机组试验和提交验收第二节应急电站的试验程序和方法1．试验提交项目2．试验前的准备3．发电机调试4．提交验收第三节燃油锅炉的试验程序和方法1. 辅锅炉给水自动控制试验2. 锅炉燃烧自动控制试验第四节机舱主要成套设备的试验程序和方法1. 滑油、燃油滤器自动清洗2. 空气压缩机第五节机舱报警系统的试验程序和方法1. 报警系统试验程序2. 试验第一章基本知识第一节船舶概述凡从事水上运输、作业、作战以及各种水中运载的工具统称为“船舶”。
《船舶电气安装作业指导书word格式》

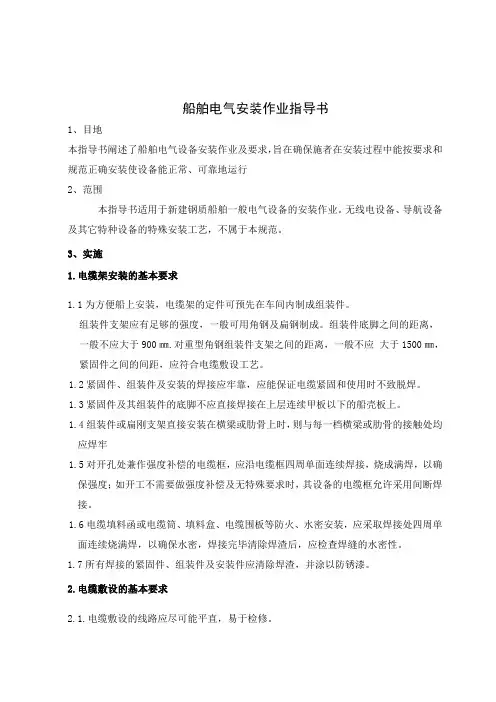

船舶电气安装作业指导书1、目地本指导书阐述了船舶电气设备安装作业及要求，旨在确保施者在安装过程中能按要求和规范正确安装使设备能正常、可靠地运行2、范围本指导书适用于新建钢质船舶一般电气设备的安装作业。
无线电设备、导航设备及其它特种设备的特殊安装工艺，不属于本规范。
3、实施1.电缆架安装的基本要求1.1为方便船上安装，电缆架的定件可预先在车间内制成组装件。
组装件支架应有足够的强度，一般可用角钢及扁钢制成。
组装件底脚之间的距离，一般不应大于900㎜.对重型角钢组装件支架之间的距离，一般不应大于1500㎜，紧固件之间的间距，应符合电缆敷设工艺。
1.2紧固件、组装件及安装的焊接应牢靠，应能保证电缆紧固和使用时不致脱焊。
1.3紧固件及其组装件的底脚不应直接焊接在上层连续甲板以下的船壳板上。
1.4组装件或扁刚支架直接安装在横梁或肋骨上时，则与每一档横梁或肋骨的接触处均应焊牢1.5对开孔处兼作强度补偿的电缆框，应沿电缆框四周单面连续焊接，烧成满焊，以确保强度；如开工不需要做强度补偿及无特殊要求时，其设备的电缆框允许采用间断焊接。
1.6电缆填料函或电缆筒、填料盒、电缆围板等防火、水密安装，应采取焊接处四周单面连续烧满焊，以确保水密，焊接完毕清除焊渣后，应检查焊缝的水密性。
1.7所有焊接的紧固件、组装件及安装件应清除焊渣，并涂以防锈漆。
2.电缆敷设的基本要求2.1.电缆敷设的线路应尽可能平直，易于检修。
2.2所有电缆敷设规格型号一律按施工图纸配线。
2.2.主电缆暗敷时，敷设路径的封闭板必须便于开启。
2.3.所有电缆线路的分支接线盒若为暗式安装时，则封闭板必须便于开启并有耐久标记。
2.4电缆敷设应防止机械损伤2.4.1尽量避免在货仓、仓储室、甲板上、舱室花板下等易受机械损伤的场所敷设电缆。
若无法避免时，则需设置可拆的电缆护罩或电缆管加以防护。
货舱和甲板上的电缆护罩厚度，一般应补小于3㎜。
金属护罩应进行防腐处理。
2.4.2尽量避免在可动或可拆的场所敷设电缆，以免活动件移动或拆装时损伤电缆。
