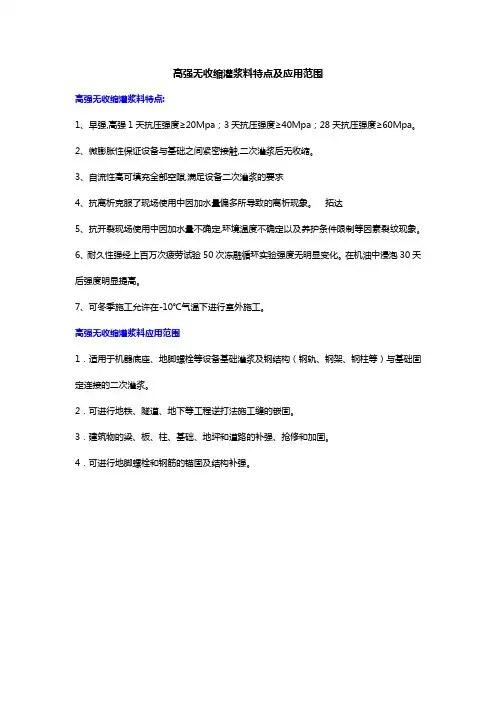

高强无收缩灌浆料特点及应用范围
高强无收缩灌浆料特点:
1、早强,高强1天抗压强度≥20Mpa;3天抗压强度≥40Mpa;28天抗压强度≥60Mpa。
2、微膨胀性保证设备与基础之间紧密接触,二次灌浆后无收缩。
3、自流性高可填充全部空隙,满足设备二次灌浆的要求
4、抗离析克服了现场使用中因加水量偏多所导致的离析现象。
拓达
5、抗开裂现场使用中因加水量不确定,环境温度不确定以及养护条件限制等因素裂纹现象。
6、耐久性强经上百万次疲劳试验50次冻融循环实验强度无明显变化。
在机油中浸泡30天后强度明显提高。
7、可冬季施工允许在-10℃气温下进行室外施工。
高强无收缩灌浆料应用范围
1.适用于机器底座、地脚螺栓等设备基础灌浆及钢结构(钢轨、钢架、钢柱等)与基础固定连接的二次灌浆。
2.可进行地铁、隧道、地下等工程逆打法施工缝的嵌固。
3.建筑物的梁、板、柱、基础、地坪和道路的补强、抢修和加固。
4.可进行地脚螺栓和钢筋的锚固及结构补强。
CGM强无收缩灌浆料施工方法

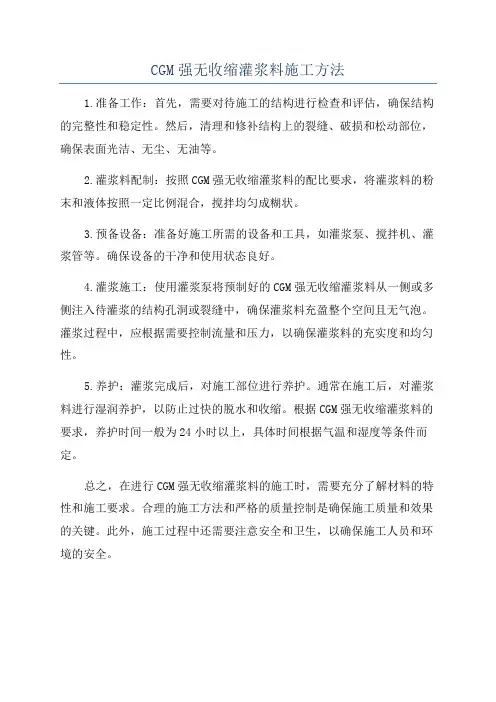

CGM强无收缩灌浆料施工方法
1.准备工作:首先,需要对待施工的结构进行检查和评估,确保结构的完整性和稳定性。
然后,清理和修补结构上的裂缝、破损和松动部位,确保表面光洁、无尘、无油等。
2.灌浆料配制:按照CGM强无收缩灌浆料的配比要求,将灌浆料的粉末和液体按照一定比例混合,搅拌均匀成糊状。
3.预备设备:准备好施工所需的设备和工具,如灌浆泵、搅拌机、灌浆管等。
确保设备的干净和使用状态良好。
4.灌浆施工:使用灌浆泵将预制好的CGM强无收缩灌浆料从一侧或多侧注入待灌浆的结构孔洞或裂缝中,确保灌浆料充盈整个空间且无气泡。
灌浆过程中,应根据需要控制流量和压力,以确保灌浆料的充实度和均匀性。
5.养护:灌浆完成后,对施工部位进行养护。
通常在施工后,对灌浆料进行湿润养护,以防止过快的脱水和收缩。
根据CGM强无收缩灌浆料的要求,养护时间一般为24小时以上,具体时间根据气温和湿度等条件而定。
总之,在进行CGM强无收缩灌浆料的施工时,需要充分了解材料的特性和施工要求。
合理的施工方法和严格的质量控制是确保施工质量和效果的关键。
此外,施工过程中还需要注意安全和卫生,以确保施工人员和环境的安全。
cgm高强无收缩灌浆料规格

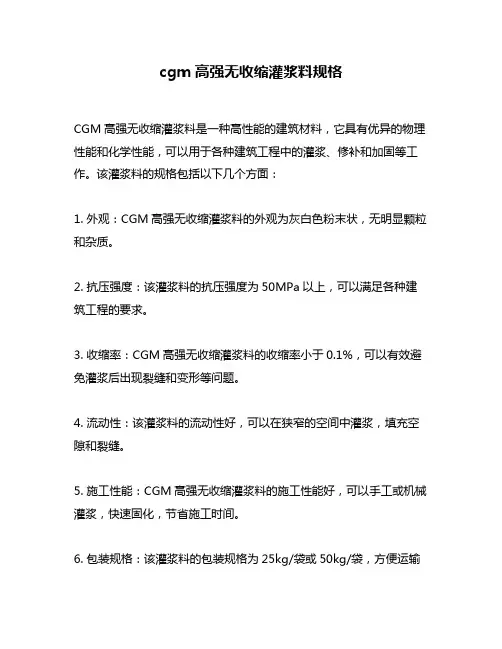

cgm高强无收缩灌浆料规格
CGM高强无收缩灌浆料是一种高性能的建筑材料,它具有优异的物理性能和化学性能,可以用于各种建筑工程中的灌浆、修补和加固等工作。
该灌浆料的规格包括以下几个方面:
1. 外观:CGM高强无收缩灌浆料的外观为灰白色粉末状,无明显颗粒和杂质。
2. 抗压强度:该灌浆料的抗压强度为50MPa以上,可以满足各种建筑工程的要求。
3. 收缩率:CGM高强无收缩灌浆料的收缩率小于0.1%,可以有效避免灌浆后出现裂缝和变形等问题。
4. 流动性:该灌浆料的流动性好,可以在狭窄的空间中灌浆,填充空隙和裂缝。
5. 施工性能:CGM高强无收缩灌浆料的施工性能好,可以手工或机械灌浆,快速固化,节省施工时间。
6. 包装规格:该灌浆料的包装规格为25kg/袋或50kg/袋,方便运输
和储存。
总的来说,CGM高强无收缩灌浆料是一种高性能的建筑材料,具有优异的物理性能和化学性能,可以广泛应用于各种建筑工程中的灌浆、修补和加固等工作。
其规格包括外观、抗压强度、收缩率、流动性、施工性能和包装规格等方面,可以根据具体的工程要求进行选择和使用。
CGM高强无收缩灌浆料的施工方法

CGM高强无收缩灌浆料的施工方法CGM高强无收缩灌浆料是以高强度材料作为骨料,以水泥作为结合剂,辅以高流态、微膨胀、防离析等物质配制而成,在施工现场加入一定的水,搅拌均匀后即可使用。
本人在抚顺石化公司石油二厂150万吨/年重油催化装置主风机二次灌浆中使用过,认为效果很好,鉴于建筑施工企业在选择材料时往往受到设计约束,仍会有很多人未曾接触、使用过,因此想通过此文介绍给出大家。
1.CGM高强无收缩灌浆料的主要特点有1)早强、高强:一天强度最高可达50Mpa以上,设备安装后一天即可运行生产,会大大提前工期,使之发挥经济效益。
2)自流态:现场只需加水搅拌后,直接灌入设备基础预留螺栓孔内、需较大面积灌浆设备下,不需振捣便可填充设备基础的全部空间,只要有高低差,有缝隙就会产生自然流动。
3)微膨胀:为保证设备与基础紧密接触,特加入微膨胀材料,使之无收缩。
4)抗油渗:在机油中浸泡30天后其强度比浸油前提高10%以上。
5)耐久性:200万次疲劳试验,50次冻融循环试验强度无明显变化。
6)施工方便:CGM灌浆料施工一般不需添置贵重设备,无高级技术工作,只要普通工人经过简单培训、技术交底即可施工。
2. CGM高强无收缩灌浆料分三种施工方法。
1)自重法是在CGM高强无收缩灌浆料施工中利用该材料流动性好的特点,在灌浆范围内自由流动,满足灌浆要求的方法。
是最常用的方法。
2)高位漏斗法是在CGM高强无收缩灌浆料施工中,仅靠CGM高强无收缩料的流动性不能满足要求时,利用提高灌浆的位能差,满足灌浆要求的方法。
3)压力灌浆法是在CGM高强无收缩灌浆料施工中采用灌浆增压设备满足灌浆要求的方法。
一般情况下采用自重法、高位漏斗法均能满足施工要求。
3. CGM高强无收缩灌浆料在施工中,应符合现行《混凝土结构工程施工质量验收规范》(GB50204--2002);《混凝土结构设计规范》(GB50010--2002)中有关的规定。
CGM高强无收缩灌浆料的适用温度为-100℃~600 ℃。
河南CGM高强无收缩灌浆料使用指南.doc

CGM高强无收缩灌浆料一、产品特点⏹早强、高强、设备安装完毕一天即可运行生产⏹高流态、不泌水、防锈蚀⏹复合膨胀双重效应,精确定位⏹按正确的灌浆施工工艺能达到90%的有效承载面(EBA)二、产品性能CGM高强无收缩灌浆料主要性能指标(表一)●*表示坍落度数值,**表示坍落扩展度数值;●可根据工程需要选择相应特性的CGM高强无收缩灌浆料系列产品;●防冻型抗压强度是在-10℃测的;●以上数据在标准实验室控制条件下测的;●产品详细应用技术请参考技术支持中《水泥基灌浆材料应用技术规范》;用于冬期施工的CGM高强无收缩灌浆料应符合表一和表二规定:-72 R-7+28、R-7+56分别表示负温养护7天转标准养护28天和负温养护7天转标准养护56天的试件抗压强度值与标准养护28天的试件抗压强度值的比值。
3 施工时最低温度可比规定温度低5℃。
三、应用范围注:★符合该类结构建筑的要求。
地脚螺栓锚固用CGM高强无收缩灌浆料的选择:二次灌浆用CGM高强无收缩灌浆料的选择:>200 CGM-270四、应用技术规范1、施工准备◇施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量监测制度。
灌浆前应有施工组织设计或施工技巧方案,并经审查批准。
◇灌浆前应准备搅拌机具、灌浆设备、模板及养护物品。
◇模板支护除应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204中的有关规定外,尚应符合下列规定:二次灌浆时,模板与设备底座四周的水平距离宜控制在100mm左右,模板顶部标高不应低于设备底座上表面50mm;混凝土结构改造加固时,模板支护应留有足够的灌浆孔及排气孔,灌浆孔的孔径不小于50mm,间距不超过1000mm,灌浆孔与排气孔应高于孔洞最高点500mm。
2、拌合◇水泥基灌浆材料的拌合,应按照产品要求的用水量加水。
◇水泥基灌浆材料宜采用机械拌合。
拌合时宜先加入全部用水量的2/3拌合3分钟,然后加入剩余的1/3水量拌合直至均匀。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
CGM-340高强无收缩灌浆料
产
品
说
明
书
北京中德新亚建筑技术有限公司
CGM-340高强无收缩灌浆料CGM-340高强无收缩灌浆料是一种由高标号水泥、高强骨料、膨胀剂等高科技材料复合而成专业用于混凝土构件加固、设备基础灌浆等用处的高新科技复合材料。
一、产品特点
1、早强、高强、设备安装完毕一天即可运行生产;
2、高流态、不泌水、防锈蚀;
3、复合膨胀双重效应,精确定位;
4、按正确的灌浆施工工艺能达到90%的有效承载面(EBA)。
二、应用范围
设备基础及钢结构柱脚底板二次灌浆;地脚螺栓锚固灌浆;受腐蚀的设备基础;
混凝土结构改造和加固;防爆抗震构筑物、重型机械基础;冬季施工灌浆。
三、性能指标
项目性能指标
流动度,mm
初始值≥340
30min ≥310
抗压强度,MPa
1d ≥20 3d ≥40 28d ≥60
竖向膨胀率,%
3h 0.1~3.5
24h与3h膨胀值之差0.02~0.5
泌水率,% 0
对钢筋有无腐蚀作用无
2、以上数据在标准实验室控制条件下测的;
3、执行规范:GB/T50448-2015《水泥基灌浆材料应用技术规范》;
四、施工工艺
1、施工准备
施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量监测制度。
灌浆前应有施工组织设计或施工技巧方案,并经审查批准。
灌浆前应准备搅拌机具、灌浆设备、模板及养护物品。
模板支护除应符合现行国家标准GB50204-2002《混凝土结构工程施工质量验收规范》中的有关规定外,尚应符合下列规定:
二次灌浆时,模板与设备底座四周的水平距离宜控制在100mm左右,模板顶部标高不应低于设备底座上表面50mm;
混凝土结构改造加固时,模板支护应留有足够的灌浆孔及排气孔,灌浆孔的孔径不小于50mm,间距不超过1000mm,灌浆孔与排气孔应高于孔洞最高点50mm。
2、拌合
水泥基灌浆材料的拌合,应按照产品要求的用水量加水。
水泥基灌浆材料宜采用机械拌合。
拌合时宜先加入全部用水量的2/3拌合3分钟,然后加入剩余的1/3水量拌合直至均匀。
若厂家对产品有具体的拌合要求,应按其要求进行拌合。
拌合地点宜靠近灌浆施工地点。
3a、地脚螺栓锚固灌浆
锚固地脚螺栓施工工艺应符合相应的要求。
地脚螺栓成孔时,螺栓孔的水平偏差不得大于5mm,垂直度偏差不得大于5°,螺栓孔壁应粗糙,应将螺栓孔内清理干净,不得有浮灰、油污等杂质,灌浆前用水浸泡8~12h,清除孔内积水。
当环境温度低于5℃时应采取措施预热,温度保持在10℃以上。
灌浆前应清除地脚螺栓表面的油污和铁锈。
将拌合好的水泥基灌浆材料灌入螺栓孔内,可根据需要调整螺栓的位置。
灌浆过程中禁止振捣,可适当插捣,灌浆结束后不得再次调整调整螺栓。
孔内灌浆层上表面宜低于基础混凝土表面50mm左右。
3b、二次灌浆
二次灌浆应根据实际情况,选用合适的灌浆方法。
工艺流程符合相应的要求。
灌浆前,应将与灌浆材料接触的设备地板和混凝土基础表面清理干净,不得有松动的碎石、浮浆、浮灰、油污、蜡质等。
灌浆前24小时,基础混凝土表面应充分润湿,灌浆前1小时,清理积水。
二次灌浆时,应从一侧进行灌浆,直至从另一侧溢出为止,不得从相对两侧同时灌浆。
灌浆开始后,必须连续进行,并尽可能缩短灌浆时间。
轨道基础或灌浆距离较长时。
视实际工程情况可分段施工。
在灌浆过程中严禁振捣,必要时可采用灌浆助推器沿浆体流动方向的底部推动灌浆材料,严禁从灌浆层的中、上部推动。
设备基础灌浆完成后,宜在灌浆后3~6小时沿底板边缘向外切45°斜角。
9、常温养护
灌浆时,日平均气温不应低于5℃,灌浆完毕后裸露部分应及时喷洒养护剂或覆盖塑料薄膜,加盖湿草袋保持湿润。
采用薄膜覆盖时,水泥基灌浆材料的裸露表面应覆盖严密,保持塑料薄膜内有凝结水。
灌浆料表面不便洒浇水时,可喷洒养护剂。
应保持灌浆裸露部分保持湿润状态,养护时间不得少于7天。
采用快凝快硬型水泥基灌浆材料时,养护措施应根据产品要求的方法执行。
五、包装贮存
灌浆料采用复合牛皮纸袋包装,50kg/袋。
自生产之日起有效贮存期为6个月。
应贮存在阴凉、干燥、通风的库房中,不可曝晒,不可雨淋,冬季应注意防冻。
