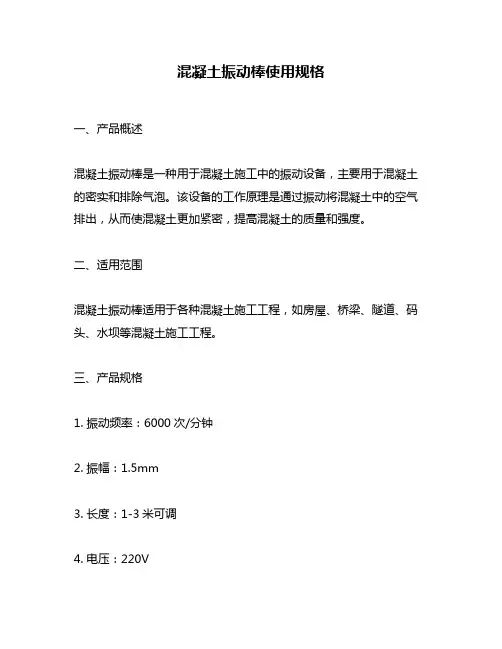

混凝土振动棒使用规格
混凝土振动棒使用规格一、产品概述混凝土振动棒是一种用于混凝土施工中的振动设备，主要用于混凝土的密实和排除气泡。
该设备的工作原理是通过振动将混凝土中的空气排出，从而使混凝土更加紧密，提高混凝土的质量和强度。
二、适用范围混凝土振动棒适用于各种混凝土施工工程，如房屋、桥梁、隧道、码头、水坝等混凝土施工工程。
三、产品规格1. 振动频率：6000次/分钟2. 振幅：1.5mm3. 长度：1-3米可调4. 电压：220V5. 功率：800W6. 重量：12kg7. 包装尺寸：1000*150*150mm四、使用方法1. 在使用前，应确认电源是否正常，电线是否接地。
2. 振动棒应插入混凝土中，插入的深度应该大于振动棒的振幅。
3. 振动棒应保持垂直于混凝土表面，避免与钢筋、模板等碰撞。
4. 在使用过程中，应定期清理振动棒，避免混凝土残留。
5. 在使用过程中，应避免过度振动，以免损坏混凝土的结构强度。
6. 在使用过程中，应注意保护设备，避免设备受到损坏。
五、注意事项1. 使用前应检查设备是否正常，如有问题应及时处理。
2. 在使用过程中，应避免设备受到强烈的碰撞或振动，以免影响设备的使用寿命。
3. 在使用过程中，应避免设备受到水、油等化学物质的侵蚀，以免损坏设备。
4. 在使用过程中，应遵守操作规程，避免操作失误。
5. 在使用过程中，应注意设备的保养，避免设备因长期使用而损坏。
六、维护保养1. 在使用过程中，应定期清理振动棒，避免混凝土残留。
2. 在设备使用结束后，应及时清洗设备，并对设备进行保养。
3. 在设备长时间不使用时，应将设备存放在干燥、通风的地方。
4. 在设备保养时，应使用专门的保养工具和材料，以免损坏设备。
5. 在设备保养时，应遵守保养规程，避免保养失误。
七、质量保证1. 本产品质量保证期为一年。
2. 本产品在正常使用情况下，如出现质量问题，可以免费更换或维修。
3. 本产品在正常使用情况下，如非质量问题导致的损坏，需支付维修费用。
混凝土电动振动棒规格型号
混凝土电动振动棒规格型号一、前言混凝土电动振动棒是建筑施工中常用的工具，用于将混凝土中的气泡排除，增强混凝土的密实性和强度。
本文将为大家介绍混凝土电动振动棒的规格型号，以便大家在购买和使用时能够更加了解其性能和特点。
二、混凝土电动振动棒的类型混凝土电动振动棒根据不同的使用场合和要求，可分为内插式电动振动棒、外挂式电动振动棒和手持式电动振动棒三种类型。
1.内插式电动振动棒内插式电动振动棒是将电动振动棒插入混凝土中进行振动，用于混凝土梁、柱、板等形状复杂的混凝土构件中。
该类型的电动振动棒一般较长，振动力度大，适用于大型混凝土工程。
2.外挂式电动振动棒外挂式电动振动棒是将振动棒固定在混凝土表面上进行振动，适用于混凝土墙面、地面、坑槽等表面平整的混凝土构件中。
该类型的电动振动棒一般较短，振动力度小，适用于小型混凝土工程。
3.手持式电动振动棒手持式电动振动棒是将振动棒手持在混凝土表面上进行振动，适用于混凝土地坪、路面、砖块等表面平整的混凝土构件中。
该类型的电动振动棒一般较小，便于携带和操作，适用于小型混凝土工程。
三、混凝土电动振动棒的规格型号混凝土电动振动棒的规格型号一般根据振动棒的长度、直径、电机功率等参数来确定。
下面将详细介绍各种类型电动振动棒的规格型号。
1.内插式电动振动棒规格型号内插式电动振动棒的规格型号主要根据振动棒的长度和直径来确定。
常见的规格型号有：(1)L型内插式电动振动棒：长度为3m，直径为35mm，电机功率为1.5kW。
0.75kW。
(3)M型内插式电动振动棒：长度为2.5m，直径为30mm，电机功率为1.1kW。
(4)XL型内插式电动振动棒：长度为4m，直径为50mm，电机功率为2.2kW。
2.外挂式电动振动棒规格型号外挂式电动振动棒的规格型号主要根据振动棒的长度和直径来确定。
常见的规格型号有：(1)S型外挂式电动振动棒：长度为1.2m，直径为25mm，电机功率为0.75kW。
(2)M型外挂式电动振动棒：长度为1.5m，直径为30mm，电机功率为1.1kW。
混凝土振动棒种类及规格
混凝土振动棒种类及规格一、引言混凝土振动棒作为混凝土施工中必不可少的工具，能够有效地去除混凝土中的气泡和空隙，提高混凝土的密实度和强度，确保混凝土的质量。
在不同的施工环境和工程要求下，需要选择不同种类和规格的振动棒。
本文将详细介绍混凝土振动棒的种类及规格。
二、种类1.内置式振动棒内置式振动棒是将振动棒直接固定在混凝土搅拌车或混凝土输送泵中，与混凝土一起运输和浇筑。
该种振动棒结构简单，使用方便，能够有效地去除混凝土中的气泡和空隙。
内置式振动棒的规格一般为25mm或35mm。
2.手持式振动棒手持式振动棒是一种常用的振动棒，其结构主要由振动头、电机、电线和手柄组成。
该种振动棒适用于混凝土施工中的狭窄区域或难以到达的部位，能够有效地去除混凝土中的气泡和空隙。
手持式振动棒的规格一般为25mm或35mm。
3.钢管振动棒钢管振动棒是一种较为专业的振动棒，其结构主要由振动头、电机、电线、钢管和手柄组成。
该种振动棒适用于混凝土施工中的较大面积，能够有效地去除混凝土中的气泡和空隙。
钢管振动棒的规格一般为50mm或60mm。
三、规格1.25mm振动棒25mm振动棒适用于混凝土施工中的狭窄区域或难以到达的部位，其振动头直径为25mm，长度一般为0.8m-1m。
该种振动棒的电机功率一般为600W-800W，电压为220V，频率为50Hz。
25mm振动棒的工作效率较高，能够有效地去除混凝土中的气泡和空隙。
2.35mm振动棒35mm振动棒适用于混凝土施工中的一般场合，其振动头直径为35mm，长度一般为1m-1.5m。
该种振动棒的电机功率一般为800W-1000W，电压为220V，频率为50Hz。
35mm振动棒的工作效率较高，能够有效地去除混凝土中的气泡和空隙。
3.50mm振动棒50mm振动棒适用于混凝土施工中的较大面积，其振动头直径为50mm，长度一般为1.5m-2m。
该种振动棒的电机功率一般为1500W-2000W，电压为220V，频率为50Hz。
混凝土振动棒型号规格
混凝土振动棒型号规格一、概述混凝土振动棒是一种用于振实混凝土的工具。
它利用振动的原理，将混凝土内部的空气排除掉，以达到提高混凝土密实度的效果。
本文将详细介绍混凝土振动棒的型号规格。
二、振动棒的种类1. 手持式混凝土振动棒：主要用于小型混凝土建筑物的施工。
2. 内振式混凝土振动棒：主要用于大型混凝土建筑物的施工。
3. 外振式混凝土振动棒：主要用于混凝土墙板、地面和桥梁的施工。
三、振动棒的型号规格1. 手持式混凝土振动棒型号：HL-35振动频率：12000次/分钟振动幅度：0.8mm电压：220V功率：580W重量：3.5kg2. 内振式混凝土振动棒型号：ZN-32振动频率：12000次/分钟振动幅度：1.2mm电压：380V功率：1500W重量：32kg3. 外振式混凝土振动棒型号：ZG-50振动频率：3000次/分钟振动幅度：2mm电压：380V功率：5000W重量：50kg四、振动棒的使用注意事项1. 振动棒在使用前应进行检查，确保电源线、插头、机身、电机等部分没有问题。
2. 混凝土振动棒的使用应根据混凝土的性质和施工要求选择合适的型号规格。
3. 混凝土振动棒应平稳插入混凝土中，不得过度振动或猛拉，以免损坏混凝土内部结构。
4. 使用过程中应注意安全，戴好安全帽和手套。
五、总结混凝土振动棒是一种重要的建筑工具，它可以提高混凝土的密实度，确保混凝土结构的强度和稳定性。
在使用混凝土振动棒时，应注意选择合适的型号规格，并严格按照使用说明进行操作，以确保施工质量和工人安全。

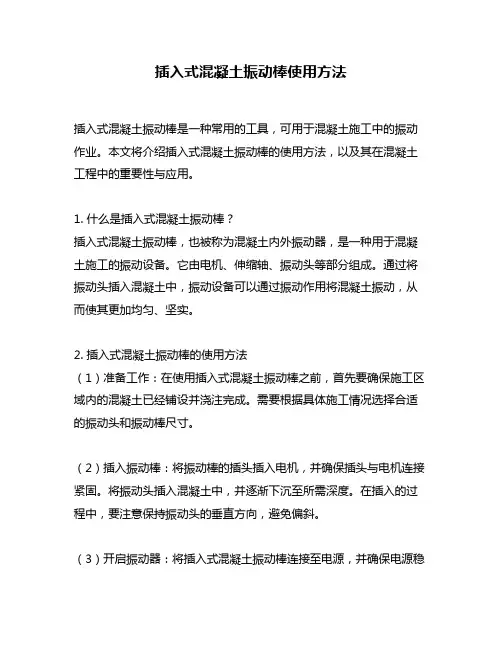

插入式混凝土振动棒使用方法
插入式混凝土振动棒使用方法插入式混凝土振动棒是一种常用的工具，可用于混凝土施工中的振动作业。
本文将介绍插入式混凝土振动棒的使用方法，以及其在混凝土工程中的重要性与应用。
1. 什么是插入式混凝土振动棒？插入式混凝土振动棒，也被称为混凝土内外振动器，是一种用于混凝土施工的振动设备。
它由电机、伸缩轴、振动头等部分组成。
通过将振动头插入混凝土中，振动设备可以通过振动作用将混凝土振动，从而使其更加均匀、坚实。
2. 插入式混凝土振动棒的使用方法（1）准备工作：在使用插入式混凝土振动棒之前，首先要确保施工区域内的混凝土已经铺设并浇注完成。
需要根据具体施工情况选择合适的振动头和振动棒尺寸。
（2）插入振动棒：将振动棒的插头插入电机，并确保插头与电机连接紧固。
将振动头插入混凝土中，并逐渐下沉至所需深度。
在插入的过程中，要注意保持振动头的垂直方向，避免偏斜。
（3）开启振动器：将插入式混凝土振动棒连接至电源，并确保电源稳定。
随后，开启振动器，使振动头开始振动。
振动过程中，要保持振动头在混凝土中的深度不变，并平稳移动振动棒，确保振动作业均匀进行。
（4）振动作业完成：根据具体施工要求，进行适当的振动时间和振动区域。
在振动作业完成后，关闭振动器，并将振动头慢慢拔出混凝土。
在拔出振动头时，要避免过快或过急的动作，以免对混凝土造成损坏。
3. 插入式混凝土振动棒的重要性与应用插入式混凝土振动棒在混凝土施工中具有重要的作用，主要体现在以下几个方面：（1）提高混凝土质量：通过插入式混凝土振动棒的振动作业，可以有效排除混凝土中的气泡、孔洞和杂质，使混凝土更加紧密、均匀。
这不仅可以提高混凝土的强度和耐久性，还可以减少混凝土在使用过程中的开裂和变形。
（2）提高施工效率：插入式混凝土振动棒可以快速而均匀地对混凝土进行振动作业，有效提高施工效率。
它可以在短时间内完成对大面积混凝土的振动作业，节省人力和时间成本。
（3）适用于各种施工场景：插入式混凝土振动棒的应用范围广泛，适用于各种混凝土施工场景，如地板、柱子、梁、墙体等。
混凝土振捣棒的规格与使用
混凝土振捣棒的规格与使用一、前言混凝土振捣棒是混凝土施工中常用的工具之一，其作用是通过振动混凝土来消除气泡、提高混凝土的密实度，使得混凝土更加坚固耐用。
在施工过程中，选用适合的混凝土振捣棒非常重要，本文将从以下几个方面详细介绍混凝土振捣棒的规格和使用。
二、混凝土振捣棒的分类根据使用场合的不同，混凝土振捣棒可以分为手持式振动棒和机动式振动棒，其中手持式振动棒又可以分为电动式和气动式。
1.手持式电动振动棒手持式电动振动棒是一种小型、轻便、易于操作的工具，其主要由电动机、振动头、电缆等组成。
其优点是使用方便、效率高、振动力度强，适用于混凝土施工中小面积、较小深度的振动作业。
2.手持式气动振动棒手持式气动振动棒主要由气动机、振动头、气源管道等组成。
相对于电动振动棒来说，气动振动棒的振动力度更强，适用于大面积、深度较大的混凝土振动作业。
3.机动式振动棒机动式振动棒包括柴油机动振动棒和电动机动振动棒两种，其主要由发动机、振动头、转向系统和行走系统等组成。
相对于手持式振动棒，机动式振动棒可以在较大面积、深度较大的施工场合中使用，其特点是工作效率高、操作简便、振动力度强。
三、混凝土振捣棒的规格混凝土振捣棒的规格主要包括长度、振幅、电机功率、振动频率、外形尺寸等方面。
1.长度混凝土振捣棒的长度可以根据施工需要进行选用，通常长度在1.2米到6米之间，其中常用的长度分别为1.5米、2米、3米和4米。
2.振幅振幅是指振动棒振动时在竖直方向上的振动幅度，通常振幅在0.5厘米到1.2厘米之间，其中常用的振幅为0.7厘米和1厘米。
3.电机功率电动振动棒的电机功率越大，其振动力度越强，一般电机功率在0.3kW到1.5kW之间，其中常用的功率为0.75kW和1.1kW。
4.振动频率振动频率是指振动棒每分钟振动的次数，通常振动频率在7000次/分钟到12000次/分钟之间，其中常用的频率为9000次/分钟和12000次/分钟。
5.外形尺寸混凝土振捣棒的外形尺寸包括振动头直径、振动头长度、振动头重量等方面，其大小和重量直接影响着操作的便利性和效率。

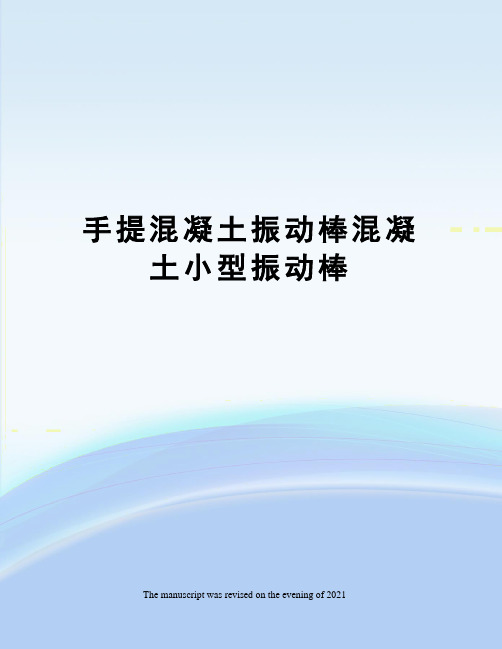

手提混凝土振动棒混凝土小型振动棒
手提混凝土振动棒混凝
土小型振动棒
The manuscript was revised on the evening of 2021
手提混凝土振动棒混凝土小型振动棒
高频混凝土振动棒和汽油振动机说明
书JX074903
混凝土震动棒和混凝振动棒说明书
JX074904
6米8振动棒和混凝土插入式振动棒说
明书JX074905
800kg托盘式混凝土和30混凝土振动
棒说明书JX074906
混凝土插入式振动棒和便携式混凝土
振动棒参数JX074907
混凝土振动棒zn50和JY38马式款汽
油动力参数JX074908
手提混凝土振动棒和小型混凝土振动
棒参数JX074911
JY38插入式混凝土振动器和振动棒参
数JX074912
微型混凝土振动棒和手持式混凝土振混凝土振动棒zn50和6米8振动棒参
动棒参数JX074913数JX074914
混凝土高频振动棒和FHZ-65风动振动
棒说明书JX074915
便携式混凝土振动棒和一体式混凝土
振动棒说明书JX074916
800kg托盘式混凝土和振动器振动棒
说明书JX074917
手持式混凝土振动棒和插入式混凝土
振动棒说明书JX074919。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新型便携式混凝土振动棒
摘要：金箍棒是一种新型便携式混凝土振动棒的品牌，它的出现是混凝土生产成型工艺上革命性的进步，而且这种品牌优势出众，在市场上与同类产品相比，节能降耗，科技含量高，所以一上市场就能够得到市场的欢迎，本文就金箍棒的各项技术优势进行分析。
关键词：金箍棒 , 混凝土振动棒 , 技术,优势
abstract: gold hoop stick is a new type of portable concrete vibration great brand, it is the emergence of the forming technology of concrete production on the progress of the revolutionary, and the outstanding brand advantage in the market, compared with the similar product, saving energy and reducing consumption, high scientific and technological content, so a market will get on the welcome of market, the technical advantages of gold hoop stick is analyzed.
keywords: gold hoop stick, concrete vibration stick, technology, advantage
中图分类号： tu375 文献标识码： a 文章编号：
0前言
金箍棒是国内某大型科贸有限公司设计和生产的，一投放市场
就受到欢迎，原因有很多，主要是金箍棒属于便携式混凝土振动棒技术的创新，他对传统振动棒进行了革命性改造，结合建筑行业的特定使用环境，创造出一个节能降耗、绿色环保的高科技产品，该产品集成了永磁电机设计、矢量控制、电力电子、无线通讯、广谱振动设计、结构设计等多项核心技术，彻底摒弃了老式振动棒的所有缺陷，掀起了振动棒行业人本、科技、环保的热潮。
图1 金箍棒产品全貌
1、金箍棒产品技术性能说明
混凝土振动棒是用于混凝土拌合机拌和好的混凝土浇筑构件时，必须排除其中气泡，进行捣固，使混凝土密实结合，消除混凝土的蜂窝麻面等现象，以提高其强度，保证混凝土构件的质量。
混凝土振捣器就是机械化捣实混凝土的机具。
金箍棒产品结构比较简单，并不复杂，但是却能达到非同一般的效果，产品可以分为，振动部分、延长线缆部分、控制部分，振动棒整体长度在50-100米之内可以通过延长线缆部分任意连接。
产品从头到尾的组成分别是振动棒部分，防卡棒斜面，橡胶套电缆，航空工业插头插座，遥控式驱动电源，漏电保护电源插头，属于内部插入式振捣器，工作时振动棒插入模板混凝土内部，将其振动波直接传给混凝土，从而形成混凝土预制品。
图2 金箍棒产品结构
一种混凝土振动棒，具有一外形为两端封住的筒状振动体和一端带有接地检测、接地保护、寿命监测、运行时间管理和调速装置
的电源插头，另一端伸入所述筒状振动体内的五芯电缆，其特征在于，筒状振动体分为下堵头、中间筒状体和起连接电缆护套作用的上堵头，筒状振动体内有：控制单元，它被铝质材料包裹，其内具有一个以上的排气孔；直流无刷电机，其内设有霍尔传感器和温度传感器，直流无刷电机的输入端由电线通过安装在轴承座外周面上设置的数条凹槽的铝质导电支架内的导体相连；偏心块，其旋转轴的一端连有轴承，轴承安装在外周面上有数个沿轴向设置凹槽的铝质导电支架内的铝质轴承座上；至少一个安装在所述旋转轴任一端上的外部由不锈钢、内部由铅质材料组成的复合结构的偏心块；控制单元其输入端与所述五芯电缆连接，输出端经导电板与铝质的导电支架连接。
金箍棒属于内部振捣器的一种,又称插入式振捣器,工作时振动头插入混凝土内部，将其振动波直接传给混凝土。
这种振捣器多用于振捣厚度较大的混凝土层，如桥墩、桥台基础以及基桩和大型预制构件等。
它的优点是重量轻，移动方便，使用很广泛。
2 金箍棒与传统振动棒比较分析
金箍棒的优点在于：便携式设计，轻松实现单人操作，最大降低人工费用；人性化设计，降低劳动强度，最大程度提高劳动生产率；低噪音设计，方便夜间施工，缩短施工周期，节省施工费用；超长使用寿命，最大程度减少维护费用和工具购置费用；优化的4ds 技术，实现最大限度的节能降耗。
具体来说：
（1）金箍棒采用永磁直流无刷电机，产品体积小，重量轻，效
率高，容易做到高能体积比，是新型节能环保电机，而与此相反，传统振动棒采用的是三相交流异步电机，体积大，笨重，效率比较低，很难做到高能体积比。
（2）金箍棒产品电机能够形成内置，电机直接安装于振动棒棒体内部，真正做到机电一体化，实现整个振动棒系统轻量化（整机重量小于10kg），易携带，操作方便。
而传统振动棒一般是外置模式存在，整体振动棒系统笨重，不易操作和移动。
（3）在环保方面，金箍棒电机带动偏心振子产生振动，振动部分和棒体无任何接触，整体振动棒噪音低。
而传统产品则电机通过软轴带动棒体内部敲击部分通过敲击棒体产生振动，振动棒产生尖锐的机械噪声，噪音大。
（4）金箍棒在电气连接方面更胜一筹，电机通过橡胶软管内电缆直接供电，取消了软轴，电机和振动部分直接相连，几乎没有传动效率的损失。
传统振动棒电机通过细长软轴和棒体内部敲击部分相连产生振动，属于机械传动，效率非常低下。
空载时，每3.5米软管损耗传动功率100w，负载时损耗会更高。
金箍棒可以做到长时间连续工作，产品无任何损坏；而传统振动棒只能工作在断续工作状态，否则容易造成产品的损坏。
（5）金箍棒采用无线遥控方式控制振动棒的启停，通过连接软管可以做到50米甚至更长，产品工作性能不受任何影响，适合于高架桥、大坝、特殊结构梁等需要特殊长度的场合；而传统振动棒长度在12米以内，延伸长度越长，产品传动效率越低。
（6）金箍棒工作安全可靠，采用核定电压ac220v甚至可以做到更低，对于操作者来说，相对于传动振动棒的380v更为安全。
另外，还使用多重人身安全保护措施，专用漏电保护电源插头，漏电10ma立即保护；对电机有过热保护、过载保护、堵转保护、传感器异常保护等功能，对驱动器有过热保护、过流保护、失速保护等功能；
（7）经济效益分析：
3 实际应用效果
金箍棒在我公司承接的广州地铁五号线和深圳地铁二号线的部分盾构区间的预制管片振动成型生产中进行了试用，管片的内在和外观质量指标均良好，达到了实际应用效果。
4结语
国内经济的持续增长，带动了各个行业包括房地产、市政建设、机场铁路公路桥梁建设、水利基础设施建设等等项目中基建项目的快速发展。
据分析，本世纪头50年中，国内的基础设施建设都会保持强劲的发展势头，新型便携式混凝土振动棒—金箍棒进行了革命性改造，技术性能领先，为生产企业节约了成本，适合当前市场经济竞争的需要，经济效益显著，尤其是为我们将来进一步研发提供了宝贵的技术资源。
参考文献
1 袁凡;;数字指示轨道衡日常使用维护保养[j];衡器;2010年08期
2 郝良进;杨增;;电力电容器的维护与运行管理[j];科协论坛(下半月);2009年03期
3 王志余;cobas mira 全自动生化仪的维护保养和故障检修[j];临沂医学专科学校学报;2002年03期
4 薛克华;;浅谈柴油发电机组的维护保养[j];科技资讯;2010年28期
注：文章内所有公式及图表请用pdf形式查看。
