毕业设计:基于PLC的自动门系统控制

毕业设计:基于PLC的自动门系统控制

毕业设计:基于PLC的自动门系统控制简介本文档旨在描述一个基于可编程逻辑控制器(PLC)的自动门系统控制的毕业设计项目。

该项目旨在设计和实现一个自动门系统,利用PLC来控制门的开关和安全功能。

目标该项目的主要目标是设计一个可靠且安全的自动门系统,能够根据用户的需求自动打开和关闭。

同时,系统也应该具备以下功能:- 检测门的位置和状态,以确保门在正确的位置关闭和打开。

- 检测门口的人员,以便根据需要自动打开门。

- 在门口检测到障碍物时自动停止门的运动,并提供警报通知。

- 集成安全开关和传感器,以确保门在安全条件下操作。

系统设计以下是该自动门系统的基本设计要点:1. PLC控制器:使用PLC作为控制器,负责接收和处理来自传感器和开关的输入信号,并控制门的运动和安全功能。

2. 传感器:使用适当的传感器来检测门的位置、状态和门口的人员。

这可以包括门位传感器、门状态传感器和人员检测传感器。

3. 电机驱动:使用合适的电机驱动装置控制门的开关运动。

电机驱动装置应能够提供足够的动力和控制门的速度。

4. 安全功能:集成安全开关和传感器,以便在检测到障碍物或其他危险情况时停止门的运动,并提供警报通知。

实施计划以下是该项目的实施计划:1. 确定需求:详细了解用户对自动门系统的需求和功能要求。

2. 设计系统:根据需求,设计自动门系统的整体架构和功能模块。

3. 采购设备:购买所需的PLC控制器、传感器、电机驱动装置和其他必要的组件。

4. 系统集成:将PLC控制器、传感器和电机驱动装置进行集成,并进行必要的配置和编程。

5. 测试和调试:对系统进行全面测试,确保各功能正常运行,并进行必要的调试和修复。

6. 文档撰写:编写毕业设计报告,详细记录整个项目的设计、实施和测试过程。

7. 演示和评估:进行系统演示,并接受指导教师和评委的评估和反馈。

预期成果通过完成该毕业设计项目,预期将获得以下成果:1. 设计并实施一个基于PLC的自动门系统,能够按需打开和关闭,并具备安全功能。

毕业设计:自动门的PLC控制系统

毕业设计:自动门的PLC控制系统

毕业设计:自动门的PLC控制系统1. 项目背景随着科技的发展和城市化进程的加快,自动化技术在各个领域得到了广泛应用。

自动门作为一种常见的自动化设备,不仅提高了人们的生活质量,还降低了人工成本,增强了工作效率。

可编程逻辑控制器(PLC)作为自动门控制系统的重要组成部分,具有可靠性高、灵活性强、易于扩展等优点。

本毕业设计旨在研究和设计一种基于PLC的自动门控制系统,以满足现代社会对智能化、自动化设备的需求。

2. 系统功能与要求2.1 系统功能自动门控制系统的主要功能包括:1. 门的开关控制:根据输入信号(如红外线、按钮等)实现门的开关。

2. 门的状态检测:实时检测门的开关状态,以确保系统的正常运行。

3. 异常情况处理:当发生异常情况(如门卡住、电压波动等)时,系统能自动采取措施,避免设备损坏。

4. 运行数据记录:记录门的运行数据(如开关次数、运行时间等),便于后期分析和维护。

2.2 系统要求自动门控制系统应满足以下要求:1. 可靠性:系统运行稳定,故障率低。

2. 安全性:确保人员和设备的安全。

3. 灵活性:可适应不同场景和需求,易于扩展和升级。

4. 经济性:降低运行成本,提高设备利用率。

3. PLC选型及系统硬件设计3.1 PLC选型根据系统功能与要求,选择合适的PLC作为自动门控制系统的核心控制器。

在本设计中,我们选择西门子S7-200系列PLC,该系列PLC具有性能稳定、性价比高、易于编程和维护等特点。

3.2 系统硬件设计自动门控制系统的硬件部分主要包括:PLC、输入/输出模块、传感器、执行器等。

1. PLC:西门子S7-200系列PLC。

2. 输入模块:用于接收各种开关信号,如红外线、按钮等。

3. 输出模块:用于控制执行器,如电动机、电磁阀等。

4. 传感器:用于检测门的状态,如红外线传感器、霍尔传感器等。

5. 执行器:用于实现门的开关,如电动机、电磁阀等。

4. 系统软件设计系统软件设计主要包括以下几个方面:1. 输入/输出信号分配:根据实际需求,合理分配输入/输出信号。

基于PLC实现的自动门控制系统毕业设计

基于PLC实现的自动门控制系统毕业设计

基于PLC实现的自动门控制系统毕业设计简介本文档为基于PLC(可编程逻辑控制器)实现的自动门控制系统的毕业设计。

自动门控制系统是一种应用广泛的智能门禁系统,通过PLC控制门的开关,实现自动化的进出门控制。

设计目标本毕业设计的目标是设计一个可靠、高效的自动门控制系统,具备以下特点:1. 自动感知:系统能够自动感知门口的人员,并根据人员的进出进行门的开关控制。

2. 安全可靠:系统应具备安全可靠的设计,避免门的错误操作或损坏。

3. 灵活性:系统应具备灵活的配置和扩展能力,以适应不同场景的应用需求。

设计方案本毕业设计采用以下设计方案来实现自动门控制系统:1. 硬件选型:选择适合自动门控制的PLC设备,具备足够的输入输出接口以及通信能力。

3. 控制策略:通过PLC编程,实现控制策略,根据传感器信号控制门的开关。

4. 安全保护:设计相应的安全保护机制,如门碰撞检测、紧急停止等,以确保门的操作安全可靠。

5. 用户界面:设计一个简洁直观的用户界面,用于配置和监控系统的运行状态。

实施计划本毕业设计的实施计划如下:1. 第一周:研究自动门控制系统的相关知识,了解PLC的基本原理和编程方法。

2. 第二周:进行硬件选型,选择合适的PLC设备和传感器,并购买所需的元器件。

3. 第三周:进行系统的搭建和调试,包括PLC的连接和编程,传感器的布置和测试。

4. 第四周:设计和实现控制策略,编写PLC程序,并进行系统整体测试。

5. 第五周:设计用户界面,实现系统的配置和监控功能。

6. 第六周:进行系统的性能测试和安全测试,优化系统的功能和稳定性。

7. 第七周:完成毕业设计报告的撰写和整理,准备答辩。

预期成果本毕业设计的预期成果如下:1. 完整的自动门控制系统,能够实现自动感知和控制门的开关。

2. 具备安全保护机制的系统,确保门的操作安全可靠。

3. 用户界面设计和实现,方便用户进行系统的配置和监控。

4. 毕业设计报告,包括设计思路、实施过程、测试结果和总结等内容。

PLC自动门控制设计毕业设计

PLC自动门控制设计毕业设计

PLC自动门控制装置【摘要】:当自动感应门门扇要完成一次开门与关门,感应探测器探测到有人进入时,将脉冲信号传给主控器,主控器判断后通知马达运行,同时监控马达转数,以便通知马达在一定时候加力和进入慢行运行。

马达得到一定运行电流后做正向运行,将动力传给同步带,再由同步带将动力传给吊具系统使自动感应门扇开启;自动感应门扇开启后由控制器作出判断,如需关自动感应门,通知马达作反向运动,关闭自动感应门。

目录第一章:设计的意义和要求第二章:绪论2.1 究背景和研究意义 (1)2.2 国内自动门发展现状 (2)2.3 自动门的技术发展方向 (3)2.4 课题研究内容 (4)第三章自动门控制系统硬件介绍 (5)3.1 可编程程序控制器(PLC) (5)3.1.1 PLC的定义 (5)3.1.2 PLC的产生背景 (6)3.13 PLC发展历史 (7)3.1.4 PLC的特点 (9)3.1.5 PLC的应用与发展趋势第四章功能器件的基本工作原理4.1自动感应门机的基本工作原理4.1.1平移式自动感应门机组由以下部件组成4.1.2工作流程4.2自动门的分类4.3行程开关(限位开关)的工作原理4.4光电开关4.4.1光电开关的分类4.4.2光电开关工作原理4.4.3光电开关的特点4.4.4 使用及注意事项第五章自动门的程序设计5.1继电器接触控制图5.2 Plc控制输出输入接线5.3 程序流程图5.4 梯形图以及指令5.5 指令如下5.6 过程分析第六章结束语致谢第一章毕业设计的意义和要求毕业设计的意义和要求:毕业设计是教学和工程实践的结合点,要求学生在设计中明确什么是正确的设计思想和设计方法。

学生在走上工作岗位之前必须通过工程知识和专业技能的严格训练,完成向工程技术人员的过渡,使自已走上工作岗位后有能力综合利用学过的理论知识和专业技能解决工程实际问题。

毕业设计要求学生初步掌握工程设计的工程和方法,综合进行工程知识和工程技能的训。

PLC驱动的自动门控制系统毕业设计

PLC驱动的自动门控制系统毕业设计

PLC驱动的自动门控制系统毕业设计1. 简介本文档旨在设计一个基于PLC驱动的自动门控制系统的毕业设计方案。

该系统将利用PLC技术实现自动门的开启和关闭,并通过传感器检测周围环境以确保安全性。

2. 设计目标- 实现自动门的开启和关闭功能- 通过传感器监测门口的行人和障碍物- 提供安全、可靠的门控制系统- 系统设计简单、易于维护和扩展3. 系统组成- PLC控制器:选择适合的PLC控制器作为系统的核心,用于控制门的运行和监测传感器状态。

- 门控制装置:包括电机、齿轮、开关等组件,用于实现门的自动开启和关闭。

- 传感器:选择合适的传感器,如红外线传感器、超声波传感器等,用于检测门口的行人和障碍物。

- 人机界面:设计一个简单直观的人机界面,用于显示门的状态和提供操作控制功能。

4. 系统工作流程1. 系统初始化:PLC控制器初始化,门控制装置归位。

2. 传感器监测:传感器不断监测门口的行人和障碍物。

3. 判断门状态:根据传感器的监测结果,判断门的状态(开启/关闭)。

4. 控制门运行:根据门的状态,PLC控制器控制门控制装置实现门的开启和关闭。

5. 显示门状态:人机界面显示门的状态,并提供操作控制功能。

5. 安全性考虑- 红外线传感器:用于检测门口的行人,当有行人靠近门口时,自动停止门的关闭操作,确保行人的安全。

- 超声波传感器:用于检测门口的障碍物,当有障碍物挡住门口时,自动停止门的开启操作,避免损坏门和障碍物。

6. 系统维护与扩展- 系统维护:PLC控制器具有较好的稳定性和可靠性,故系统维护较为简单,主要是定期检查传感器和门控制装置的工作状态。

- 系统扩展:如有需要,可以通过添加更多的传感器来增强系统的功能,如温度传感器、湿度传感器等。

7. 结论本文档提出了一个基于PLC驱动的自动门控制系统毕业设计方案。

通过合理选择控制器、传感器和门控制装置,并考虑了系统的安全性和可扩展性,设计出一个简单、可靠的自动门控制系统。

自动门控制系统的PLC实现:毕业设计

自动门控制系统的PLC实现:毕业设计

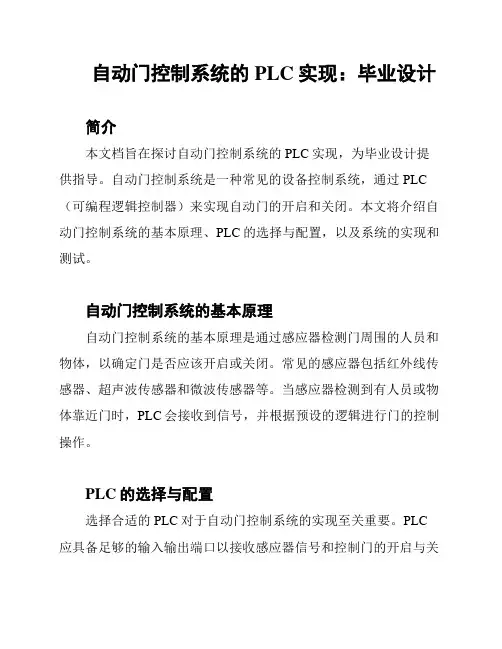

自动门控制系统的PLC实现:毕业设计
简介
本文档旨在探讨自动门控制系统的PLC实现,为毕业设计提供指导。

自动门控制系统是一种常见的设备控制系统,通过PLC (可编程逻辑控制器)来实现自动门的开启和关闭。

本文将介绍自动门控制系统的基本原理、PLC的选择与配置,以及系统的实现和测试。

自动门控制系统的基本原理
自动门控制系统的基本原理是通过感应器检测门周围的人员和物体,以确定门是否应该开启或关闭。

常见的感应器包括红外线传感器、超声波传感器和微波传感器等。

当感应器检测到有人员或物体靠近门时,PLC会接收到信号,并根据预设的逻辑进行门的控制操作。

PLC的选择与配置
选择合适的PLC对于自动门控制系统的实现至关重要。

PLC 应具备足够的输入输出端口以接收感应器信号和控制门的开启与关
闭。

此外,PLC的编程软件应易于使用,并且具备足够的功能以实现自动门的逻辑控制。

系统的实现和测试
结论
通过PLC实现自动门控制系统是一种简单且可靠的方法。

本文介绍了自动门控制系统的基本原理、PLC的选择与配置,以及系统的实现和测试。

希望本文对于进行自动门控制系统的PLC实现的毕业设计提供了一定的指导和帮助。

参考文献
- 张三, 李四. 自动门控制系统的PLC实现方法研究. 《自动化技术与应用》, 20xx, 10(2): 50-60.。

自动门PLC毕业设计

自动门PLC毕业设计

南充职业技术学院机电工程系可编程控制器课程设计指导书2009—2010学年第二学期专业: XXX班级: XXX学生: XXX学号: XXX指导教师: XXXXXX 年 X月可编程控制器课程设计指导教师意见书可编程控制器(PLC)课程设计任务书一、设计目的:1、掌握西门子S7和三菱FX系列可编程控制器硬件电路的设计方法。

2、熟练使用西门子S7和三菱FX系列可编程控制器的编程软件,掌握可编程控制器软件程序的设计思路和梯形图的设计方法。

3、掌握西门子S7和三菱FX系列可编程控制器程序的应用系统的调试、监控、运行方法。

4、通过课程设计能熟练掌握资料的查询(图书、网络),PLC课程所获知识在工程设计工作中综合地加以应用,使理论知识和实践结合起来。

二、设计题目:基于西门子S7-200 PLC的自动门控制装置设计●课题内容:1.自动门控制装置的硬件组成:自动门控制装置由门内光电探测开关K1、门外光电探测开关K2、开门到位限位开关K3、关门到限位开关K4、开门执行机构KM1(使直流电动机正转)、关门执行机构KM2(使直流电动机反转)等部件组成。

●控制要求:1)当有人由内到外或由外到内通过光电检测开关K1或K2时,开门执行机构KM1动作,电动机正转,到达开门限位开关K3位置时,电机停止运行。

2)自动门在开门位置停留8秒后,自动进入关门过程,关门执行机构KM2被起动,电动机反转,当门移动到关门限位开关K4位置时,电机停止运行。

3)在关门过程中,当有人员由外到内或由内到外通过光电检测开关K2或K1时,应立即停止关门,并自动进入开门程序。

4)在门打开后的8秒等待时间内,若有人员由外至内或由内至外通过光电检测开关K2或K1时,必须重新开始等待8秒后,再自动进入关门过程,以保证人员安全通过。

目录摘要 (5)第一节PLC概述 (6)第二节西门子S7-200可编程控制器的介绍 (6)2.1 S7-200 PLC概述 (6)2.2 S7-200 PLC硬件系统 (7)2.3S7-200 PLC编程软件介绍 (9)2.4 S7-200 PLC汉化版编程软件的安装 (9)第三节自动门介绍 (9)3.1 平移式自动门机的基本组成基本组成 (10)3.2 自动门的分类 (10)3.2 行程开关的工作原理 (11)3.3 光电开关介绍 (12)第四节基于西门子S7-200 PLC的自动门控制要求 (12)4.1 自动门控制装置的硬件组成 (12)4.2 控制要求 (13)第五节基于西门子S7-200 PLC的自动门控制控制系统的I/O编址 (13)第六节基于西门子S7-200 PLC的自动门控制控制系统原理图 13 6.1 自动门的基本工作原理 (13)6.2 自动门控制控制系统原理图 (15)第七节系统流程图 (16)第八节 PLC接线图及主控电路图 (17)第九节梯形图程序设计 (19)第十节设计总结 (21)第十一节参考文献 (22)摘要:随着社会的发展、科技的进步以及人们生活水平的逐步提高,各种方便于生活的自动控制系统开始进入了人们的生活,以PLC为核心的自动门系统就是其中之一。

PLC驱动的自动门控制系统毕业设计

PLC驱动的自动门控制系统毕业设计

PLC驱动的自动门控制系统毕业设计1. 项目背景随着社会的发展和科技的进步,自动化控制系统在各个领域得到了广泛的应用。

在公共场所,自动门系统不仅可以提高门的通行效率,还可以节约能源,降低噪音,提高建筑物的整体品质。

PLC (可编程逻辑控制器)作为一种工业控制设备,具有可靠性高、抗干扰能力强、易于扩展等优点,是自动门控制系统理想的选择。

2. 系统功能自动门控制系统主要实现以下功能:1. 门的开关控制:根据输入信号(如红外线、地感线圈等)判断是否有人接近门,并控制门的开关。

2. 门的状态监测:实时监测门的开关状态,如遇异常情况(如卡滞、故障等)及时报警。

3. 运行模式切换:根据实际需求,可实现手动与自动运行模式的切换。

4. 安全保护:通过传感器检测门附近是否有障碍物,确保门的开关过程中不会对人造成伤害。

3. 系统架构自动门控制系统主要由以下几部分组成:1. PLC控制器:作为系统的核心,负责逻辑判断、控制指令输出等。

2. 输入模块:接收各种传感器信号,如红外线、地感线圈、门位置传感器等。

3. 输出模块:控制门的开关、报警等。

4. 驱动模块:驱动门的开关,如电机、电磁锁等。

5. 通信模块:实现与其他系统(如安防系统、楼宇自控系统等)的互联互通。

4. 硬件选型1. PLC控制器:选用某知名品牌可编程逻辑控制器,具备足够的输入输出点,满足系统需求。

2. 输入模块:选用继电器式输入模块,具备隔离功能,提高系统可靠性。

3. 输出模块:选用继电器式输出模块,驱动能力强,可满足各类负载。

4. 驱动模块:选用直流电机作为门的驱动装置,具备调速功能,实现平滑开关。

5. 传感器:选用红外线传感器、地感线圈、门位置传感器等,确保门的开关准确可靠。

5. 软件设计1. 编程软件:选用某知名品牌PLC编程软件,具备良好的用户界面,方便编程与调试。

2. 控制逻辑:根据系统功能需求,设计相应的PLC控制逻辑,实现门的开关控制、状态监测、运行模式切换等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

自动门plc毕业设计【篇一:基于plc自动门控制毕业设计】摘要随着经济的发展和人们生活水平的提高,自动门的应用也越来越广泛。

它现在为许多宾馆、超市、百货大楼等现代建筑所必备,不仅可以美化出入口环境,而且具有节能、防尘、隔音等功能,同时也是建筑物智能化的重要指标。

本次课程设计的自动门控制系统是利用plc为核心来控制,其电路结构简单,单元电路分别通过原理图设计、由梯形图语言设计完成,利用试验室所提供的条件来模拟和验证程序,并利用指示灯实现系统功能,非常适用于日常生活控制场合。

关键字:智能化;plc;梯形图目录1 plc概述……………………………………………………………………32 自动门的介绍 (3)2.1自动门的简介 (3)2.2自动门的分类 (3)2.3自动门机的基本组成 (4)2.4自动门行程开关的工作原理 (4)2.5自动门光电开关介绍……………………………………………………5 3 自动门控制总体设计方案......................................................6 4 自动门控制装置的硬件组成...................................................6 5 自动门控制系统流程图.........................................................6 6 自动门控制顺序功能图......................................................... 7 7 自动门控制plc外部接线图 (8)8 继电器接触控制图………………………………………………………9 9 自动门控制梯形图程序设计……………………………………………10 10 自动门控制程序设计…………………………………………………10 11 系统调试与分析...............................................................11 12 结束语...........................................................................12 13 参考文献 (13)14 致谢 (14)1 plc概述plc可编程序控制器:plc英文全称programmable logiccontroller ,中文全称为可编程逻辑控制器,定义是:一种数字运算操作的电子系统,专为在工业环境应用而设计的。

它采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算,顺序控制,定时,计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

1969年美国数字设备公司(dec)根据美国通用汽车公司的这种要求,研制成功了世界上第一台可编程控制器,并在通用汽车公司的自动装配线上试用,取得很好的效果。

从此这项技术迅速发展起来。

2 自动门的介绍2.1自动门的简介自动门英文名:automatic door。

自动门从理论上理解应该是门的概念的延伸,是门的功能根据人的需要所进行的发展和完善。

自动门是指:可以将人接近门的动作(或将某种入门授权)识别为开门信号的控制单元,通过驱动系统将门开启,在人离开后再将门自动关闭,并对开启和关闭的过程实现控制的系统。

自动门开始在建筑物上使用,是在二十世纪年以后。

二十年代后期,美国的超级市场的开放,自动门开始被使用,受此影响,世界第一自动门品牌多玛在1945年开发出油压式、空气式自动门,新建大楼的正门也开始使用了。

到了1962年,电气式己开始出现,之后伴随着城市的建设,自动门技术的领域每年都在增加。

当初,用供给建筑物用电源进行电动机的速度控制很难,只好进行油压、空压速度控制,转换但因能源利用效率很低,然而伴随着电气控制的技术发展,现在电气控制技术已经成熟,直接控制电动机的电气式自动门逐渐成为主流。

例如:各种用可识别控制的自动专用门,如:感应自动门(红外感应,微波感应,触摸感应,脚踏感应)、刷卡自动门等。

2.2 自动门的分类常用的自动门可分为推拉门、平开门、折叠门和旋转门。

推拉门:可细分为单开、双开、重叠单开、重叠双开和弧形门。

弧形门门扇沿孤形轨道平滑移动,可分为半弧单向、半弧双向、全弧双向。

为了最大限度的拓宽入口幅度,有的推拉(套叠)自动门可作成在开启终点与固定扇重合后一道手动平开,也归纳为推拉自动门。

旋转门:可细分为有中心轴式、圆导轨悬挂式和中心展示区式等。

平开门:可细分为单扇单向、双扇单向、单扇双向和双扇双向。

折叠门:可细分为2扇折叠和4扇折叠。

2.3自动门机的基本组成以平移自动门感应门为例来介绍自动门的组成如下:主控制器:它是自动感应门的指挥中心,通过内部编有指令程序的大规模集成块,发出相应指令,指挥马达或电锁类系统工作;同时人们通过主控器调节门扇开启速度、开启幅度等参数。

感应探测器:负责采集外部信号,如同人们的眼睛,当有移动的物体进入它的工作范围时,它就给主控制器一个脉冲信号;动力马达:提供开门与关门的主动力,控制自动感应门门扇加速与减速运行。

自动感应门扇行进轨道:就象火车的铁轨,约束门扇的吊具走轮系统,使其按特定方向行进。

门扇吊具走轮系统:用于吊挂活动门扇,同时在动力牵引下带动门扇运行。

同步皮带(有的厂家使用三角皮带):用于传输马达所产动力,牵引自动感应门扇吊具走轮系统。

下部导向系统:是自动感应门门扇下部的导向与定位装置,防止门扇在运行时出现前后门体摆动。

当自动感应门门扇要完成一次开门与关门,其工作流程如下:感应探测器探测到有人进入时,将脉冲信号传给主控器,主控器判断后通知马达运行,同时监控马达转数,以便通知马达在一定时候加力和进入慢行运行。

马达得到一定运行电流后做正向运行,将动力传给同步带,再由同步带将动力传给吊具系统使自动感应门扇开启;自动感应门扇开启后由控制器作出判断,如需关自动感应门,通知马达作反向运动,关闭自动感应门扇.2.4自动门行程开关的工作原理行程开关又称限位开关,用于控制机械设备的行程及限位保护。

在实际生产中,将行程开关安装在预先安排的位置,当装于生产机械运动部件上的模块撞击行程开关时,行程开关的触点动作,实现电路的切换。

因此,行程开关是一种根据运动部件的行程位置而切换电路的电器,它的作用原理与按钮类似。

行程开关广泛用于各类机床和起重机械,用以控制其行程、进行终端限位保护。

在电梯的控制电路中,还利用行程开关来控制开关轿门的速度、自动开关门的限位,轿厢的上、下限位保护。

2.5 自动门光电开关介绍1、工作原理光电开关(光电传感器)是光电接近开关的简称,它是利用被检测物对光束的遮挡或反射,由同步回路选通电路,从而检测物体有无的。

物体不限于金属,所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出,接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

2、光电开关的分类及术语解释(1)、分类①漫反射式光电开关:它是一种集发射器和接收器于一体的传感器,当有被检测物体经过时,物体将光电开关发射器发射的足够量的光线反射到接收器,于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时,漫反射式的光电开关是首选的检测模式。

②镜反射式光电开关:它亦集发射器与接收器于一体,光电开关发射器发出的光线经过反射镜反射回接收器,当被检测物体经过且完全阻断光线时,光电开关就产生了检测开关信号。

③对射式光电开关:它包含了在结构上相互分离且光轴相对放置的发射器和接收器,发射器发出的光线直接进入接收器,当被检测物体经过发射器和接收器之间且阻断光线时,光电开关就产生了开关信号。

当检测物体为不透明时,对射式光电开关是最可靠的检测装置。

④槽式光电开关:它通常采用标准的u字型结构,其发射器和接收器分别位于u型槽的两边,并形成一光轴,当被检测物体经过u型槽且阻断光轴时,光电开关就产生了开关量信号。

槽式光电开关比较适合检测高速运动的物体,并且它能分辨透明与半透明物体,使用安全可靠。

⑤光纤式光电开关:它采用塑料或玻璃光纤传感器来引导光线,可以对距离远的被检测物体进行检测。

通常光纤传感器分为对射式和漫反射式。

(2)术语①检测距离:是指检测体按一定方式移动,当开关动作时测得的基准位置(光电开关的感应表面)到检测面的空间距离。

额定动作距离指接近开关动作距离的标称值。

②回差距离:动作距离与复位距离之间的绝对值。

③响应频率:在规定的1s的时间间隔内,允许光电开关动作循环的次数。

④输出状态:分常开和常闭。

当无检测物体时,常开型的光电开关所接通的负载由于光电开关内部的输出晶体管的截止而不工作,当检测到物体时,晶体管导通,负载得电工作。

⑤检测方式:根据光电开关在检测物体时发射器所发出的光线被折回到接收器的途径的不同,可分为漫反射式、镜反射式、对射式等。

⑥输出形式:分npn二线、npn三线、npn四线、pnp二线、pnp三线、pnp四线、ac二线、ac五线(自带继电器),及直流npn/pnp/常开/常闭多功能等几种常用的输出形式。

3 自动门控制总体设计方案如图3为自动门控制的总体设计的结构图。

脉冲信号主要是由光电开关产生的,信号输入到plc,经过plc的分配,然后放大去控制步进电机去控制负载,从而使得自动门进行正常工作。

图3 总体设计结构图4 自动门控制装置的硬件组成【篇二:自动门plc毕业设计】南充职业技术学院机电工程系可编程控制器课程设计指导书2009—2010学年第二学期专业: xxx班级: xxx学生: xxx学号: xxx指导教师: xxxxxx 年 x月可编程控制器课程设计指导教师意见书2可编程控制器(plc)课程设计任务书一、设计目的:1、掌握西门子s7和三菱fx系列可编程控制器硬件电路的设计方法。

2、熟练使用西门子s7和三菱fx系列可编程控制器的编程软件,掌握可编程控制器软件程序的设计思路和梯形图的设计方法。

3、掌握西门子s7和三菱fx系列可编程控制器程序的应用系统的调试、监控、运行方法。

4、通过课程设计能熟练掌握资料的查询(图书、网络),plc课程所获知识在工程设计工作中综合地加以应用,使理论知识和实践结合起来。

二、设计题目:基于西门子s7-200 plc的自动门控制装置设计? 课题内容:1.自动门控制装置的硬件组成:自动门控制装置由门内光电探测开关k1、门外光电探测开关k2、开门到位限位开关k3、关门到限位开关k4、开门执行机构km1(使直流电动机正转)、关门执行机构km2(使直流电动机反转)等部件组成。

? 控制要求:1)当有人由内到外或由外到内通过光电检测开关k1或k2时,开门执行机构km1动作,电动机正转,到达开门限位开关k3位置时,电机停止运行。
