PLC控制网络与PLC通信网络有何区别
网口和plc无法通讯怎么解决

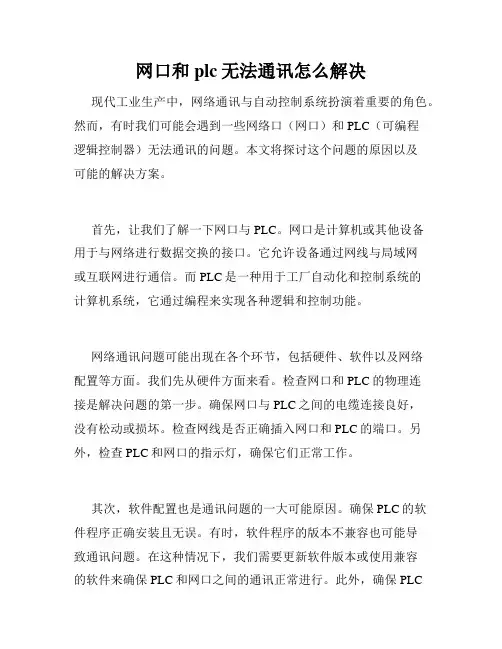

网口和plc无法通讯怎么解决现代工业生产中，网络通讯与自动控制系统扮演着重要的角色。
然而，有时我们可能会遇到一些网络口（网口）和PLC（可编程逻辑控制器）无法通讯的问题。
本文将探讨这个问题的原因以及可能的解决方案。
首先，让我们了解一下网口与PLC。
网口是计算机或其他设备用于与网络进行数据交换的接口。
它允许设备通过网线与局域网或互联网进行通信。
而PLC是一种用于工厂自动化和控制系统的计算机系统，它通过编程来实现各种逻辑和控制功能。
网络通讯问题可能出现在各个环节，包括硬件、软件以及网络配置等方面。
我们先从硬件方面来看。
检查网口和PLC的物理连接是解决问题的第一步。
确保网口与PLC之间的电缆连接良好，没有松动或损坏。
检查网线是否正确插入网口和PLC的端口。
另外，检查PLC和网口的指示灯，确保它们正常工作。
其次，软件配置也是通讯问题的一大可能原因。
确保PLC的软件程序正确安装且无误。
有时，软件程序的版本不兼容也可能导致通讯问题。
在这种情况下，我们需要更新软件版本或使用兼容的软件来确保PLC和网口之间的通讯正常进行。
此外，确保PLC的程序逻辑正确并且没有错误，因为逻辑错误可能会导致PLC无法正确地与网口通讯。
此外，网络配置也是影响网络通讯的重要因素之一。
确保网口和PLC连接的网络配置正确。
网络地址、子网掩码和网关等参数必须正确设置。
这些参数是确保网络通讯正常运行的关键。
如果这些参数设置不正确，网口和PLC可能无法在同一网络中相互通讯。
除了上述提到的解决方案，我们还可以考虑一些其他的修复方法。
重启网口和PLC可能有助于解决一些临时的通讯问题。
关机后等待一段时间，然后再重新开机。
此外，重置网口和PLC的设置也是一种解决方法。
这样可以将网口和PLC恢复到出厂设置，可能有助于解决某些配置问题。
最后，对于复杂的通讯问题，我们可能需要寻求专业的技术支持。
联系设备的供应商或相关的技术人员，向他们咨询并获得解决方案。
他们拥有专业的知识和经验，能够提供准确的指导和帮助。
谈三菱PLC的网络协议及通讯方法
谈三菱PLC的网络协议及通讯方法三菱PLC（可编程逻辑控制器）是一种常见的自动化控制设备，广泛应用于工业领域。
它通过网络协议和通讯方法实现与其他设备之间的通信，以实现系统的自动化控制和数据交换。
本文将就三菱PLC的网络协议及通讯方法展开讨论。
一、三菱PLC的网络协议在网络通信中，协议是设备间进行数据交换的规范。
三菱PLC支持多种网络协议，主要包括以太网（Ethernet）、DeviceNet、Modbus、Profibus等。
1. 以太网（Ethernet）：以太网是一种常见的局域网通信协议，三菱PLC通过以太网协议可与其他设备进行通信。
以太网广泛应用于工业自动化领域，具有传输速度快、可靠性高的特点。
2. DeviceNet：DeviceNet是一种用于工业自动化的通信协议，主要用于连接工厂生产线上的各种设备。
三菱PLC通过DeviceNet协议可以与其他DeviceNet设备进行通信，实现设备之间的数据交换和控制。
3. Modbus：Modbus是一种开放的通信协议，用于连接不同供应商的设备。
三菱PLC通过Modbus协议可以与其他支持Modbus协议的设备进行通信，实现设备之间的数据传输和控制。
4. Profibus：Profibus是一种用于工业自动化的通信协议，用于连接生产线上的各种设备。
三菱PLC通过Profibus协议可以与其他Profibus设备进行通信，实现设备之间的数据交换和控制。
二、三菱PLC的通讯方法三菱PLC实现与其他设备之间的通讯，除了网络协议外，还需要采用适当的通讯方法，主要包括点对点通讯和多点通讯。
1. 点对点通讯：点对点通讯是指单个PLC与一个或多个设备之间建立独立的通讯链路进行数据交换。
这种通讯方式适用于较简单的控制系统，通讯速度较快且可靠。
2. 多点通讯：多点通讯是指多个PLC之间通过网络建立通讯链路，实现多个PLC之间的数据交换和协同控制。
这种通讯方式适用于较复杂的自动化系统，能够实现多个设备之间的实时数据共享和联动控制。
plc串口通信和网口通讯区别
plc串口通信和网口通讯区别随着现代工业自动化的发展，PLC（可编程逻辑控制器）在工业领域中起到了至关重要的作用。
在PLC的应用中，通信是不可或缺的一部分。
PLC通信的方式有很多种，其中比较常见的是串口通信（Serial Communication）和网口通讯（Ethernet Communication）。
本文将探讨这两种通信方式的区别。
一、通信速度对于工业自动化系统来说，通信速度是非常关键的因素。
串口通信是通过串行（一位一位地传输）的方式进行数据传输的，速度相对较慢。
而网口通讯是通过以太网传输数据，其传输速度比串口通信快很多。
网口通讯可以实现高速和实时的数据传输，更适合于数据量大和对实时性要求较高的应用。
二、数据传输距离串口通信的传输距离有限，一般只能达到几十米，甚至更短。
而网口通讯的传输距离相比之下更远，最大可以达到几千米。
这使得网口通讯适用于分布式的自动化系统，可以将远距离的设备连接到同一网络中。
三、数据容量串口通信的数据容量有限，一般只能传输少量的数据。
而网口通讯则可以传输较大的数据量，支持高容量的数据传输。
这使得网口通讯在需要传输大量数据的应用中更为常见，比如实时监控系统和数据采集系统等。
四、稳定性和可靠性由于串口通信是通过物理线连接的，一旦出现线路故障，通信就会中断。
而网口通讯是基于以太网技术的，它使用了较复杂的协议来保证数据的传输稳定性和可靠性。
以太网还支持多路径冗余备份等技术，可以在部分设备故障的情况下保证系统的连续运行。
五、接口和设备要求串口通信一般通过RS232、RS485等接口进行，需要专门的串口线连接设备。
而网口通讯就方便多了，只需要一个标准的以太网接口即可。
现代设备中大多数都内置了以太网接口，可以直接连接到有线或无线网络。
六、应用范围由于串口通信的传输速度和容量有限，所以更适合于一些简单的设备和较小规模的自动化系统。
常见的应用包括点对点的通信控制、传感器与PLC的连接等。
PLC、DCS、FCS常见控制系统的根本区别在哪里
PLC、DCS、FCS常见控制系统的根本区别在哪里计算机和网络技术的飞速发展，引起了自动化控制系统结构的变革，一种世界上最新型的控制系统即现场总线控制系统（FieldbusControlSystem，FCS）在上世纪九十年代走向实用化，并正以迅猛的势头快速发展。
现场总线控制系统是目前自动化技术中的一个热点，正越来越受到国内外自动化设备制造商与用户的关注。
现场总线控制系统的出现，将给自动化领域在过程控制系统上带来又一次革命，其深度和广度将超过历史的任何一次，从而开创自动化的新纪元。
FCS可以说是第五代过程控制系统，是由PLC（ProgrammableController）或DCS （DistributedControlSystem）发展而来的。
FCS与PLC及DCS之间有千丝万缕的联系，又存在着本质的差异。
本文针对PLC、DCS、FCS三大控制系统的特点、性能和差异作一分析。
1 PLC、DCS、FCS三大控制系统的基本特点目前，在连续型流程生产工业过程控制中，有三大控制系统，即PLC、DCS和FCS。
它们各自的基本特点如下：1.1PLC（1）从开关量控制发展到顺序控制、运算处理，是从下往上的。
（2）逻辑控制、定时控制、计数控制、步进(顺序)控制、连续PID控制、数据控制-PLC具有数据处理能力、通信和联网等多功能。
（3）可用一台PC机为主站，多台同型PLC为从站。
（4）也可一台PLC为主站，多台同型PLC为从站，构成PLC网络。
这比用PC 机作主站方便之处是：有用户编程时，不必知道通信协议，只要按说明书格式写就行。
（5）PLC网络既可作为独立DCS/TDCS，也可作为DCS/TDCS的子系统。
（6）主要用于工业过程中的顺序控制，新型PLC也兼有闭环控制功能。
1.2DCS（1）分散控制系统DCS与集散控制系统TDCS是集4C（Communication，Computer，Control、CRT）技术于一身的监控技术，是第四代过程控制系统。
PLC通信
▪ PLC控制网络中，网络结构分为3种基本形 式(或称网络拓结构)：总线结构、环形结构 和星形结构，如图所示。每一种结构都有 自身的优点和缺陷，实际使用时可根据情 况选择其中之一。
▪ 可以采用3种调制方式：调频、调幅和调相
数据传送方向
▪ 单工通信方式 ▪ 半双工通信方式 ▪ 全双工通信方式
数据传送介质
▪ 在PLC网络中，数据传送的介质主要有双 绞线、同轴电缆和光缆，如果传送距离较 远，还可以利用电话线，其他介质如电磁 波、红外线、微波等应用较少
串行通信接口标准
▪ 在工业网络中经常采用RS—232，RS—485及RS—422标准的串行 通信接口进行数据通信
PLC通信
▪ 在PLC与上位微机、PLC与PLC及PLC与现场设 备之间建立起来的控制层面的网络，构成了PLC 的系统联网。
▪ PLC联网是实现控制自动化、资源共享和集散控 制的重要环节。随着自动化、信息化、智能化的 不断发展，PLC联网势在必行。
▪ 为此，很多PLC厂家都陆续开发了自己的通信接 口或通信模块，使PLC的控制向着高速化、多层 次、大信息传送和开放性方向发展。
常用通信模块
▪ PLC与PLC之间的通信是通过专用的通信 模块来实现的。
▪ 通信模块Fx2N—485—BD或者Fx2N— 422—BD支持Fx2N系列PLC双机并联通信， 可以很方便地实现两台Fx2N系列PLC之间 的数据和状态进行全双工的自动交换，亦 可实现Fx2N与FX系列PLC通信
PLC网络
▪ 随着计算机技术、自动控制技术的飞速发 展，PLC通信在工业自动化中所起的作用 越来越引起人们的重视。
▪ 由PLC、计算机、远程I／O相互连接所形 成的分布式控制系统、现场总线控制系统 已逐步形成，这种大规模的PLC多机通信 系统实际上就构成了PLC网络系统。网络 化已成为PLC发展的主要方向
plc本体的网口和通讯模块
plc本体的网口和通讯模块PLC（可编程逻辑控制器）是现代工业自动化领域中常用的控制设备，它通过接口和其他设备进行通信，实现自动化系统的运行和监控。
在PLC中，网口和通讯模块扮演着至关重要的角色，它们是PLC与外部设备、网络以及人机界面之间的关键桥梁。
一、了解PLC本体的网口和通讯模块PLC本体的网口（Ethernet Port）是PLC通过以太网与其他设备进行通信的接口。
通过网口，PLC可以连接到局域网或互联网，实现与其他设备的数据交换和远程操作。
网口通常具备传输速度快、稳定性高以及支持协议多样化等特点。
通讯模块（Communication Module）是PLC用于与其他设备进行通信的模块。
通讯模块通常包括串口、CAN总线、以太网等不同类型的接口。
PLC通过通讯模块与传感器、执行器、触摸屏、上位机等设备进行数据的读取和控制操作。
通讯模块的种类繁多，可以根据实际需求选择不同的通讯模块来满足系统的要求。
二、PLC本体的网口和通讯模块的应用1. 数据采集和监控PLC通过网口和通讯模块连接到局域网或互联网，并与上位机、SCADA（监视、控制和数据采集系统）等设备进行通信。
这使得工程师可以通过远程操作管理和监控PLC系统。
例如，工程师可以远程读取和分析实时数据，进行趋势分析、故障诊断等，提高生产过程的可靠性和效率。
2. 远程维护和升级通过PLC的网口和通讯模块，工程师可以进行远程维护和升级PLC系统。
当系统出现故障时，工程师可以通过远程访问PLC，进行故障诊断和修复，大大提高了故障处理的效率。
此外，通过远程升级，工程师可以及时更新PLC的软件和固件，使系统始终处于最佳状态。
3. 数据传输和共享网口和通讯模块为不同设备之间的数据传输和共享提供了便利。
通过通过以太网或其他网络协议，PLC可以与其他设备进行数据的读取和写入，实现信息的共享和交互。
这在多设备协同工作、信息化生产环境等场景中具有重要作用。
三、PLC本体的网口和通讯模块的选型和应用注意事项1. 选型在选择PLC本体的网口和通讯模块时，需要根据实际需求综合考虑多个因素。
项目五 PLC的通信
项目五 PLC的通信
2)将S7-200接入以太网 将S7-200接入以太网,计算机应安装以太网网卡,S7-200 配备以太网模块 CP243-1 或互联网模块 CP-243-1IT。安装 了STEP7-Micro/WIN 之后,计算机上将会有一个标准 的浏览 器,可以用它来访问 CP243-1IT 模块的主页。使用以太网时, 在编程软件中应配置 TCP/IP协议。在“通信”对话框中,应 为网络中的每个以太网/互联网模块指定远程IP 地址。
项目五 PLC的通信
1.工业以太网 SIMATICNET 的顶层为工业以太网,它是基于国际标准 IEEE802.3的开放式网络。以太网可以实现管理 控制网络的 一体化,可以集成到互联网,为全球联网提供了条件。 工业以太网将控制网络集成到信息技术(IT)中,可以与使 用 TCP/IP协议的计算机传 输数据,使用 E-mail和 Web技术, 允许用户在工业以太网的Socket接口上编制自己的协 议,可 以在网络中的任何一点进行设备启动和故障 检 查,使 用 冗 余 网 络 可 以 构 成 冗 余 系统。
项目五 PLC的通信
6)表示层 表示层用于应用层信息内容的形式变换,例如数据加密/ 解密、信息压缩/解压和数据 兼容,把应用层提供的信息变成 能够共同理解的形式。 7)应用层 应用层作为 OSI的最高层,为用户的应用服务提供信息 交换,为应用接口提供操作 标准。
项目五 PLC的通信
(三) 西门子工业自动化通信网络 西门子公司提出的全集成自动化(TIA)系统的核心内容 包括组态和编程的集成、数据 管理的集成以及通信的集成。 通信网络是这个系统非常重要和关键的组件,提供了各部件 和网络间完善的通信功能。SIMATICNET 是西门子公司的 网络产品的总称,它包含了三 个主要的层次,以下分别进行介 绍。
PLC通信的网络配置 - plc
PLC通信的网络配置 - plc 网络结构配置与建立网络的目的、网络结构以及通信方式有关，但任何网络，其结构配置都包括硬件和软件两个方面。
1．硬件配置硬件配置主要考虑两个问题：一是通信介质，以此构成信道。
常用的通信介质有多股屏蔽电缆、双绞线、同轴电缆及光缆。
此外，还可以通过电磁波实现无线通信。
二是通信接口，包括RS-232C、RS-422A 和RS-485三种。
1)RS-232CRS-232C是美国EIC(电子工业联合会)在1969年公布的通信协议，至今仍在计算机和可编程序控制器中广泛使用。
RS-232C采用负逻辑，用-5～-15 V表示逻辑状态“1”，用+5～+15 V表示逻辑状态“0”。
RS-232C的最大通信距离为15 m，最高传输速率为20 kb/s，只能进行一对一的通信。
RS-232C可使用9针或25针的D型连接器，可编程序控制器一般使用9针的连接器，距离较近时只需要3根线（见图1，GND为信号地）。
RS-232C使用单端驱动、单端接收的电路(见图2)，容易受到公共地线上的电位差和外部引入的干扰信号的影响。
图1 RS-232C的信号线连接图2单端驱动单端接收2)RS-422A美国的EIC于1977年制定了串行通信标准RS-499，对RS-232C的电气特性作了改进，RS-422A是RS-499的子集。
RS-422A采用平衡驱动、差分接收电路(见图3)，从根本上取消了信号地线。
平衡驱动器相当于两个单端驱动器，其输入信号相同，两个输出信号互为反相信号，图中的小圆圈表示反相。
外部输入的干扰信号是以共模方式出现的，两根传输线上的共模干扰信号相同，因接收器是差分输入，共模信号可以互相抵消。
只要接收器有足够的抗共模干扰能力，就能从干扰信号中识别出驱动器输出的有用信号，从而克服外部干扰的影响。
RS-422A在最大传输速率(10 Mb/s)时，允许的最大通信距离为12 m，传输速率为100 kb/s时，最大通信距离为1200 m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLC控制网络与PLC通信网络有何区别
PLC网络包括PLC控制网络与可编程控制器通信网络两种，人们常常不加以区分，把这两种PLC网络当成一回事，其实它们是不同的。
1．PLC控制网络
（1）功能
PLC控制网络是只传送on/off开关量，且一次传送的数据量较少的网络。
例如可编程控制器的远程I/O链路，通过Link区交换数据的可编程控制器同位系统。
（2）特点
PLC控制网络尽管要传送的开关量远离可编程控制器，但可编程控制器对它们的操作，就像直接对自己的I/O区操作这样简单、方便迅速。
2．PLC通信网络
（1）功能
PLC通信网络又称高速数据公路，这类网络既可传送开关量又可传送数字量，一次通信传送的数据量较大。
这类网络的工作过程类似于普通局域网。
（2）特点
随着通信技术的发展，PLC控制网络既传送开关量又能
传送数字量，其实开关量与数字量没有界限，多位开关量并在一起就是数字量。
3．PLC控制网络与PLC通信网络区别
两种PLC网络的本质区别在于：PLC控制网络工作过程就像可编程控制器对自己I/O区操作一样，PLC通信网络类似于普通局域网工作过程。
还需要说明一点的是：人们常把应用系统中的PLC网络控制系统称为可编程控制器控制网络，这是针对应用而言，与通信无关，一般不会造成混淆。
