初三物理 电路辅导 难题 补习资料
第十六章电压与电阻(1)
1.在图所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段测量，结果是：U ab =0 V，U ad =6 V，U b=0v，U cd =6 V，由此可判断此电路的故障可能是
A．电路的aL1 b部分发生断路
B．电路的bL2C部分发生断路
C．电源部分发生短路
D．电路的c经滑动变阻器到d部分发生断路
2.如图所示，电压表测L2两端的电压，其中正确的是（）
3.小明按如图甲所示电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象原因是（）
A．可能L1开路
B．可能L2短路
C．可能V1和V2所选量程不相同，L1短路
D．可能V1和V2所选量程不相同，电路各处完
好
4.小黄同学在物理实践活动中，设计了如图所示的四种用电流表或电压表示数反应弹簧所受压力大小的电路，其中R’是滑动变阻器，R 是定值电阻，电源两极间电压恒定。
四个电路中有一个能实现压力增大，电表示数增大，这个电路是
5.如图所示，当开关闭合时，发现电压表示数为零，灯L1不亮，灯L2亮．下列几种故障中，可能的是）
A．灯L1的灯座短路
B．灯L1灯丝断了
C．灯L2的灯座短路
D．灯L2灯丝断了
6.小平做实验时将电压表串联在电路中了，那么闭合开关后，会出现的情况为（）
A．灯泡的灯丝烧断 B．电压表一定烧坏 C．电源损坏 D．电压表指针有明显偏转
7．用同种材料制成的导线，它的电阻大小由___________和___________来决定；在温度一定时，材料和长度都相同的导体，它的横截面积越大，电阻就越______________。
8．滑动变阻器是靠改变连入电路中的电阻丝的___________来改变电阻的，从而改变电路中的___________。
旋转收音机的音量旋钮时，实质是调节内部的_____________。
9.灯L 1和L 2串联，先用电压表测灯L 1两端的电压，如图
6-1-3所示，再测L 2两端电压时，只将电压表接A的一端改接
C，这种接法_______（填“正确”或“不正确”），理由是_______。
10.如图所示，电源电压为12V开关闭合后电灯发光，
电压表V1的示数为9V，电压表V2的示数为6V，
求电阻R1、R2及电灯两端的电压各是多少？
11.（1）在下图的甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光．（2）根据丙标出的电流方向
（1）在下图的甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光．
（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进丙电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．
12.如图所示，给你几种电路元件，请你在图上用铅笔画线代替导线，把元件按要求连接起
来。
要求：L1与L2并联；滑动变阻器控制通过L1的电流大小；滑动变阻器滑片向右滑动，
L1变亮。
（4分）
13．某同学按照如图所示电路连接进行实验．实验时，电阻R1保持不变，三次改
变滑动变阻器的滑片P的位置，得到实验数据如下表所示：
实验次数A1表示数/安A2表示数/安V1表示数/伏V2表示数/伏V表示数/伏
1 0.4 0.4 4 8 12
2 0.6 0.6 6 6 12
3 0.8 0.8 8
4 12 （1）图所示的电路是______联电路（填“串”或“并”）；
（2）分析上表实验数据，可粗略归纳出哪些实验结论：______．。
(word完整版)初三物理电流和电路复习含习题及答案
第五章 《电流和电路》复习提纲一、电荷1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。
轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。
2、使物体带电的方法：②接触带电：物体和带电体接触带了电。
如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
3、两种电荷：正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。
实质：物质中的原子失去了电子 负电荷：规定：毛皮摩擦过的橡胶棒所带的电。
实质：物质中的原子得到了多余的电子4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
5、验电器：构造：金属球、金属杆、金属箔 作用：检验物体是否带电。
原理：同种电荷相互排斥的原理。
6、电荷量： 定义：电荷的多少叫电量。
单位：库仑（C ）元电荷 e7、中和：放在一起的等量异种电荷完全抵消的现象扩展：①如果物体所带正、负电量不等，也会发生中和现象。
这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。
②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
二、电流1、形成：电荷的定向移动形成电流注：该处电荷是自由电荷。
对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
2、方向的规定:把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反 3、获得持续电流的条件：电路中有电源 电路为通路 4、电流的三种效应。
(1) 、电流的热效应。
如白炽灯，电饭锅等。
(2)、电流的磁效应，如电铃等。
(3)、电流的化学效应，如电解、电镀等。
注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在,这里体现了转换法的科学思想。
（物理学中，对于一些看不见、摸不着的物质或物理问题我们往往要抛开事物本身，通过观察和研究它们在自然界中表现出来的外显特性、现象或产生的效应等，去认识事物的方法，在物理学上称作这种方法叫转换法） 5、单位：(1)、国际单位： A (2)、常用单位：mA 、μA (3)、换算关系：1A=1000mA 1mA=1000μA 6、测量：(1)、仪器：电流表，符号： (2)、方法：㈠读数时应做到“两看清”即 看清接线柱上标的量程，看清每大格电流值和每小格电流值 ㈡ 使用时规则：两要、两不 ① 电流表要串联在电路中；定义：用摩擦的方法使物体带电 原因：不同物质原子核束缚电子的本领不同 实质：电荷从一个物体转移到另一个物体使正负电荷分开 能的转化：机械能-→电能①摩擦起电 1e=1.6×10-19C② 电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
第1节家庭电路(双基过关考点突破)九年级物理全一册通关讲义(人教版)(原卷版)
第1节家庭电路双基过关知识点一、家庭电路的组成：1.家庭电路的组成:进户线、电能表、总开关、保险装置、用电器、插座等。
前面四项要按顺序排列。
2.电能表(1)作用:用来计量电路所消耗的电能。
(2)连接:串联接在干路上。
输电线接到用户处，首先要接到电能表上，这样电能表才能计量所有用电器消耗的电能。
电能表有四个接线孔，其接线方法如图所示。
3.总开关(1)作用:控制电路通断。
电路维修时，必须断开总开关，使室内电路与供电线路分离，保证维修人员的安全。
(2)结构:如下图所示。
(3)安装:进户线静触头在上。
4. 保险丝（1）作用：当电路中电流过大时，自动切断电路，保证电路安全。
（2）特点：熔点低、电阻大。
（3）安装：不能用铜丝、铁丝代替保险丝（4）更换：①不能用更粗的保险丝代替原来的保险丝②应先断开总开关再更换保险丝，不能利用停电间隙在未断开总开关的情况下更换保险丝。
5.家庭电路的连接:用电器、插座与灯座之间是并联的，控制各用电器的开关与用电器是串联的。
基础自测：1．小明同学发现教室里一共有九盏日光灯，分别由3个开关控制，即一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是（）A．串联B．并联C．可能串联D．以上说法都不对2．家庭电路中各部分电路及作用（1）进户线：进户线有两条，一条是端线，也叫_____，一条是_____。
火线与零线之间的电压是____。
火线与地面间的电压为____。
正常情况下，零线之间和地线之间的电压为___；（2）电能表：电能表安装在家庭电路的____上，这样才能测出全部家用电器消耗的电能；（3）闸刀开关：闸刀开关安装在家庭电路的____上，控制整个电路的____。
3．小红家有电视、照明灯、冰箱等电器，这些用电器工作时都是_____联的（选填“串”或“并”）。
她发现，在家庭电路中从进户线到用电器之间有①总开关；②电能表；③保险盒等，它们的先后顺序是_____（填序号）。
4．家庭电路中，正常工作的节能灯两端的电压是___________V，控制节能灯的开关应接在___________线上。
中考物理科辅导班资料--电路及欧姆定律专题复习(共9页)
中考物理科辅导班资料--电路及欧姆定律专题复习(共9页) 一、知识网络电路组成：_________，_________，_________，_________。
连接方式串联：用电器_________连接并联：用电器_________连接常用的电路符号：电源______，开关______，小灯泡_______，电阻_______,滑动变阻器_________，电流表_______，电压表________。
家庭电路入户线：_____线和_____线,为了防止用电器漏电还要接_____线组成：_______，_______，_______，_______，_______，________。
家庭电路电压：__________，人体安全电压：___________电流定义：电荷的___________形成电流形成电流的条件：____________，____________。
方向：电源______→_______→电源______单位：安培(A)，单位换算：1A=______mA=______μA。
测量工具：电流表使用方法与被测用电器_____联。
电流从____流入，从_____流出。
不能超过_______。
不能直接接在_______两端。
读数方法0~0.6A，每格____A。
0~3A，每格____A。
电压作用：使电路中形成______。
提供电压的装置：________。
单位：伏特(V)，单位换算：1kV=______V=______mV。
测量工具：电压表使用方法与被测用电器_____联。
电流从____流入，从_____流出。
不能超过_______。
可以直接接在_______两端。
读数方法0~3V，每格____V0~15V，每格____V2二、典型例题 考点1：电路的连接例1：如下图中，灯LI 和L2是串联的是______，并联的是_______·考点2：导体和绝缘体例2：下列四组物质中，都属于绝缘材料是( ，) A ．水银、玻璃、油 B ．玻璃、石墨、纯净水 C ．塑料、橡胶、陶瓷 D ．干木柴、陶瓷、海水 考点3：作图题和电路设计电阻物质按导电性能分类：_________，________，________。
初三物理培优资料

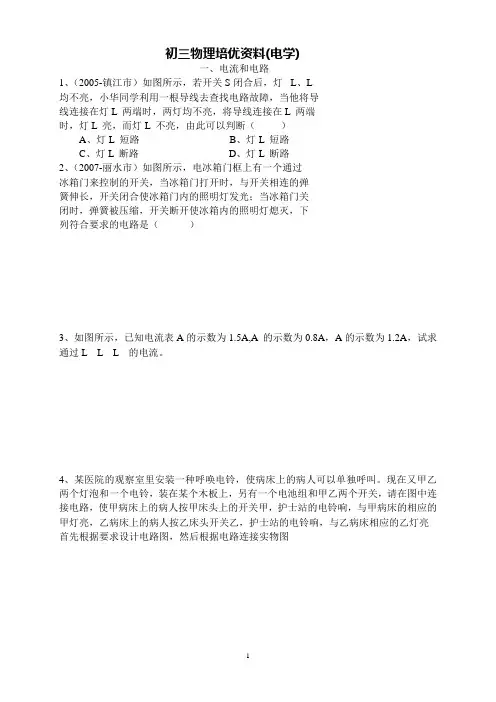

初三物理培优资料(电学)一、电流和电路1、（2005-镇江市）如图所示，若开关S闭合后，灯L、L均不亮，小华同学利用一根导线去查找电路故障，当他将导线连接在灯L 两端时，两灯均不亮，将导线连接在L 两端时，灯L 亮，而灯L 不亮，由此可以判断（）A、灯L 短路B、灯L 短路C、灯L 断路D、灯L 断路2、（2007-丽水市）如图所示，电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱门内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭，下列符合要求的电路是（）3、如图所示，已知电流表A的示数为1.5A,A 的示数为0.8A，A的示数为1.2A，试求通过L L L 的电流。
4、某医院的观察室里安装一种呼唤电铃，使病床上的病人可以单独呼叫。
现在又甲乙两个灯泡和一个电铃，装在某个木板上，另有一个电池组和甲乙两个开关，请在图中连接电路，使甲病床上的病人按甲床头上的开关甲，护士站的电铃响，与甲病床的相应的甲灯亮，乙病床上的病人按乙床头开关乙，护士站的电铃响，与乙病床相应的乙灯亮首先根据要求设计电路图，然后根据电路连接实物图5、（2005-无锡市）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电，小明想利用光控开关和声控开光设计一种“聪明”的电路，晚上有人走动发出声音，灯亮；白天，无论发出多大的声音，电灯也不亮，请把图中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后经过一两分钟便自动断开）6、(第15届全国初中物理知识竞赛)按照我国交通管理的规定，红灯停、绿灯行、黄灯预备，小刚在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图所示，请分析并回答下面的问题。
（1）规定红灯发出的光作为交通的停止信号，其原因是____________________。
（2）当单刀单多掷开关接通位置“1”时，___________________灯发光，发光的各灯采用的是__________联方式。
初三物理辅导资料三
初三物理辅导资料三1、有一只“220V ,5A ”的电能表,按规定最多可接“22OV ,40W ”的电灯（ )A 、25盏；B .27盏；C .28盏；D.30盏.2．（四川省）在图中所示电路中，当滑片P 向右滑动时：（）A ．电压表示数增大，灯泡变暗B ．电压表示数增大，灯泡变亮C ．电压表示数减小，灯泡变暗D ．电流表示数增大，灯泡变亮3．（烟台市）（多选题）小明同学对图中所示的电路进行了如下分析判断，其中正确的 是：（）A ．S 1、S 2 都断开时，三个电灯串联B ．S 1、S 2都闭合时．三个电灯并联C ．S 1、S 2都闭合时，电流表A 1的示数大于A 2的示数D ．S 1、S 2都闭合时，电路消耗的功率小于S 1、S 2。
都断开时电路消耗的功率4．(03龙岩)一个标有“220V 40W ”的用电器接在电压为110V 的电路中，若它的电阻保持不变，则实际功率为 W 。
5．(03常德)某用电器的电阻为100Ω,接在电路中通过它的电流是1.2A,则该用电器在5min 内能产生 J 的热量,它的发热功率为 W.6．（03辽宁）在“测定小灯泡额定功率”的实验中：电路如图所示，小灯泡的额定电压为2.5V ，电阻约为10Ω，电源为两节干电池．（1）请用笔画线代替导线，将图中的元件连成符合这个实验要求的电路（连线不能交叉）．（2）正确连好电路后，闭合开关S ，发现灯L 不发光，故障的原因可能是（ ）A ．电流表处有开路B ．电压表正负接线柱处开路C ．小灯泡L 短路D ．小灯泡L 的灯丝断了（3）排除故障后，当小灯泡L 正常发光时，电流表指针位置 如图所示，则小灯泡L 的额定功率为 W ．0.6 - 图图图。
初三物理电路辅导难题补习资料
第十六章电压与电阻(1)1.在图所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段测量，结果是：U ab =0 V，U ad =6 V，U b=0v，U cd =6 V，由此可判定此电路的故障可能是A．电路的aL1 b部份发生断路B．电路的bL2C部份发生断路C．电源部份发生短路D．电路的c经滑动变阻器到d部份发生断路2.如下图，电压表测L2两头的电压，其中正确的选项是（）3.小明按如图甲所示电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象缘故是（）A．可能L1开路B．可能L2短路C．可能V1和V2所选量程不相同，L1短路D．可能V 1和V2所选量程不相同，电路遍地完好4.小黄同窗在物理实践活动中，设计了如下图的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R’是滑动变阻器，R 是定值电阻，电源两极间电压恒定。
四个电路中有一个能实现压力增大，电表示数增大，那个电路是5.如下图，当开关闭合时，发觉电压表示数为零，灯L1不亮，灯L2亮．以下几种故障中，可能的是）A．灯L1的灯座短路B．灯L1灯丝断了C．灯L2的灯座短路D．灯L2灯丝断了6.小平做实验时将电压表串联在电路中了，那么闭合开关后，会显现的情形为（）A．灯泡的灯丝烧断 B．电压表必然烧坏 C．电源损坏 D．电压表指针有明显偏转7．用同种材料制成的导线，它的电阻大小由___________和___________来决定；在温度一按时，材料和长度都相同的导体，它的横截面积越大，电阻就越______________。
8．滑动变阻器是靠改变连入电路中的电阻丝的___________来改变电阻的，从而改变电路中的___________。
旋转收音机的音量旋钮时，实质是调剂内部的_____________。
9.灯L 1和L 2串联，先用电压表测灯L 1两头的电压，如图6-1-3所示，再测L 2两头电压时，只将电压表接A的一端改接C，这种接法_______（填“正确”或“不正确”），理由是_______。
初三物理电学复习资料
初三物理电学复习资料初三物理学是在初中最后一年的科目，电学是其中重要的一部分内容。
在这一阶段，学生需要逐渐理解电学的基本概念和原理，了解各种电路和电器的工作原理，能够运用所学知识进行解决一些基础的电学题目。
以下是一些初三物理电学复习资料：1. 电路图的认识电路图是电学领域中最基本的工具，用右手法则可以判断电路中电流流动的方向。
在电路中存在着各种不同的元器件，例如电阻、电容和电感等。
2. 电阻和欧姆定律电阻是电学中重要的概念，用欧姆定律可以计算电阻中通过的电流和阻值。
熟练掌握欧姆定律可以计算出电路中各部分的电阻和电流等基本参数。
3. 串联电路和并联电路串联电路和并联电路是电学中两种基本类型的电路。
串联电路中元器件依次连接，而并联电路中各元器件相平行连接。
学生需要理解串联和并联电路的工作原理，并且掌握计算中各种基本的电学公式。
4. 电功率和电能电学中的电功率和电能是另外两个重要的概念。
电功率是电路中电流和电压的积，而电能是电功率和时间的乘积。
学生需要掌握计算这些基本电学概念的公式，例如通过电器的能量消耗、电器的电动能量和电机的效率等。
5. 电磁感应和法拉第电磁感应定律电磁感应是一种重要的现象，其中磁场和电场相互作用产生电场现象。
学生需要掌握电磁感应的概念和法拉第电磁感应定律，该定律通过改变一个磁场的大小和方向生成电动势，并且掌握一些应用法拉第电磁感应定律的方法。
以上是初三物理电学的一些基础内容。
学生应该充分掌握这些基本概念，并在应用上有一定的实践能力。
希望学生在复习这些内容时，可以结合课本和一些练习册，多参加模拟测试，完善自身的物理学基础。
九年级物理电流和电路(培优篇)(Word版 含解析)
九年级物理电流和电路（培优篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。
物理人教版九年级全册初三物理家庭电路综合复习
复习练习
❖ 7、电工小组的同学们练习安装模拟家庭电路。接通 电源之前，为检查电路中是否有短路现象，老师将火 线上的熔丝取下，把一个额定电压为220V的灯泡作为 检验灯泡连接在原来熔丝的位置，同时要求同学们将 电路中所有开关都断开。在接通电源后，下列说法中
2、触电：一定强度的电流通人体造成一 定伤害的事故 3、触电原因：由于跟地面不绝缘的人体 直接或间接地触摸到火线连通所造成的
信息浏览
当通过人体的电流为1毫安左右时，使人产 生发麻的感觉； 当通过人体的电流达到10毫安时，使人感到 疼痛、神经麻痹、呼吸困难 通过人体的电流达到100毫安时，3秒内人就 会窒息致死； 不高于36Ｖ的电压为人体的安全电压。
❖ 防止小孩子触摸触电
❖ 防止电器漏电发生触电
❖ 防止漏电或火线与外壳接触时 因外壳带电而触电
❖ 家庭电路
❖ 要接漏（触）电保 ❖ 触电时会自动跳闸，切断电源； 护开关
自动空气开关
漏电断路器
课堂练习：
❖ 1、下列做法中，符合安全用电原则的是：Ｄ ❖ A．用粗钢丝代替保险丝 ❖ B．用湿抹布擦正在发光的电灯泡 ❖ C．在已通电的电线上晾晒衣服 ❖ D．家用电器金属外壳要接地
国家规定的电器安装技术要求：
❖ 电器名称 ❖ 安装技术要求
❖ 开关和电灯 ❖ 开关接火线，电灯 接零线
❖ 目的 ❖ 开关断开后，电灯不带电
❖ 螺丝口灯泡 ❖ 螺口灯头的外壳接 ❖ 防止人们不小心接触到螺旋部
在零线
分触电
❖ 明处的插座 ❖ 高于地面1.8ｍ
❖ 三孔插座 ❖ 要有接地线
❖ 有金属外壳 ❖ 要有接地线 的家用电器
