电站锅炉系统结构及生产过程流程图(苍松书屋)
电站锅炉系统结构及生产过程流程图
精选.
18
① 对流过热器： ② 屏式过热器
19.07.2020
精选.
19
③辐射式过热器
19.07.2020
精选.
20
7 10
1
6
11
3
4
5 2
14 8
9
19.07.2020
精选.
21
对流过热器 19.07.2020
精选.
屏式过热器
22
④包墙管过热器
在水平烟道和尾部竖 井烟道内壁像布置水 冷壁那样布置过热器， 称为包墙管过热器或 包覆壁过热器。它主 要用于悬吊炉墙，传 热效果差，不能作为 主要受热面。
19.07.2020
精选.
38
汽水系统及其设备的连接情况
1－省煤器；2－汽包；3－下降管；4－联箱；5－上升管； 6－过热器；7－除氧器；8－给水泵；9－再热器；
10－汽轮机高压缸11－汽轮机中压缸；12－汽轮机低压缸；13－发电机； 14－凝汽器；15－凝结水泵；16－高压加热器
分类：按照换热方式，空气预热器分为传热式.
32
管式空气预热器
19.07.2020
精选.
33
19.07.2020
1－转子；2－轴；3－齿条；4－齿轮 ；5－烟气入口； 6－烟气出口；7 －空气人口；8－空气出口；9－隔板 ；10－过渡区；11－密封
图 回转式空气预热器容克式）
精选.
10
锅炉的辅助设备
19.07.2020
➢ 给水设备：包括给水泵、管道阀门等
➢ 通风设备：送风机、引风机、烟风道、 烟囱等
➢ 制粉设备：原煤仓、给煤机、磨煤机、 粗粉分离器、细粉分离器和排粉风机
➢ 除尘设备：分离除去烟气中的飞灰颗粒， 减轻飞灰对环境的污染和对引风机的磨 损。
电站锅炉系统结构及生产过程流程图26354
膜式水冷壁给料口 17.09.2020
水冷壁折烟角 水冷壁集箱
精选ppt
16
水冷壁磨损
17.09.2020
精选ppt
17
（2）过热器受热面和再热器受热面
过热受热面有过热器和再热器 ①过热器和再热器的作用
将饱和蒸汽或低温蒸汽加热成为达到合格 温度的过热蒸汽 ②按传热方式分类： 对流过热器； 半辐射式过热器（即屏式过热器）； 辐射式过热器。
电站锅炉系统结构
17.09.2020
精选ppt
1
锅炉由本体设备、辅助 设备和附件等购成。 锅炉本体设备由“锅” 和“炉”两部分组成。
17.09.2020
精选ppt
2
17.09.2020
精选ppt
3
17.09.2020
精选ppt
4
17.09.2020
精选ppt
5
17.09.2020
精选ppt
空气预热器是利用烟气的热量来加热燃烧所需空气的 热交换设备
作用：在烟气温度最低的区域回收了烟气的热量；提 高了锅炉效率；同时预热空气强化了着火燃烧过程
分类：按照换热方式，空气预热器分为传热式和蓄热 式
17.09.2020
精选ppt
32
管式空气预热器
17.09.2020
精选ppt
33
1－转子；2－轴；3－齿条；4－齿轮 ；5－烟气入口； 6－烟气出口；7 －空气人口；8－空气出口；9－隔板 ；10－过渡区；11－密封
17.09.2020
精选ppt
23
工业锅炉过热器型式
17.09.2020
精选ppt
24
辐射过热器结构： 与水冷壁相同；辐射过热器为低温受热面，较低温度蒸汽流 过，改善管子工作条件。
火电厂生产过程--锅炉设备(PPT34张)
•
85、有梦就去追，没死就别停。
•
86、今天不为学习买单，未来就为贫穷买单。
•
87、因为一无所有这才是拼下去的理由。
•
88、只要我还有梦，就会看到彩虹!
•
89、你既认准这残酷，但我们还是必须往下走。
三、四种锅炉比较
4. 直流锅炉 直流锅炉是指靠
给水泵压力，使给水 顺序通过省煤器、蒸 发受热面(水冷壁)、过 热器并全部变为过热 水蒸气的锅炉。
锅炉型号
┌流量 ┌过热器出口温度 如: HG670/13.7—540/540—7
└压力 └再热器出口温度
HG----哈尔滨锅炉厂； DG----东方锅炉厂； SG---上海锅炉厂； WG---武汉锅炉厂； BG---北京锅炉厂
锅炉本体部分——直流炉的汽水系统
汽包炉
锅炉的辅助设备
1) 送风机 2) 引风机 3) 排粉机 4) 给煤机 5) 磨煤机 6) 粗粉分离器 7) 细粉分离器 8) 煤粉仓 9) 给粉机
储存式制粉系统
锅炉的辅助设备
锅炉的辅助设备
转速的影响：
锅炉的辅助设备
二、锅炉的运行
1. 锅炉中燃料的燃烧 燃煤的燃烧方法有多种，目前电厂所采用
61、宁可笑着流泪，绝不哭着后悔。
•
62、觉得自己做得到和做不到，只在一念之间。
•
63、跌倒，撞墙，一败涂地，都不用害怕，年轻叫你勇敢。
•
64、做最好的今天，回顾最好的昨天，迎接最美好的明天。
•
65、每件事情都必须有一个期限，否则，大多数人都会有多少时间就花掉多少时间。
•
66、当你被压力压得透不过气来的时候，记住，碳正是因为压力而变成闪耀的钻石。
•
你需要了解的火力发电厂锅炉系统图
你需要了解的火力发电厂锅炉系统图火力发电厂锅炉系统图 (1)概述: 该页主题为火力发电厂锅炉系统图的图片集,内容包含有课程学习>>第一章>>第三节锅炉,汽轮机,发电机是常规火力发电厂的,科技正文火力发电厂的汽水系统是由锅炉,汽轮机,凝汽器,高低压加热,电厂锅炉设备及系统ppt,火力发电厂超临界锅炉本体1等等...课程学习>>第一章>>第三节锅炉,汽轮机,发电机是常规火力发电厂的科技正文火力发电厂的汽水系统是由锅炉,汽轮机,凝汽器,高低压加热电厂锅炉设备及系统ppt火力发电厂超临界锅炉本体1火力发电厂4x75t/h锅炉烟气脱硫工程,白泥脱硫管道本文图片内容主题:火力发电厂锅炉系统图发电厂循环流化床锅炉主要系统图火力发电厂锅炉系统图 (2)概述: 该页主题为火力发电厂锅炉系统图的图片集,内容包含有课程学习>>第一章>>第三节锅炉,汽轮机,发电机是常规火力发电厂的,科技正文火力发电厂的汽水系统是由锅炉,汽轮机,凝汽器,高低压加热,电厂锅炉设备及系统ppt,火力发电厂超临界锅炉本体1等等...火力发电厂与锅炉本体火力发电厂锅炉热力控制系统图火力发电厂的三大主机是什么答:火力发电厂的三大主机是:指的是锅炉火力发电厂锅炉补给水程控系统火力发电厂锅炉系统图 (3)概述: 该页主题为火力发电厂锅炉系统图的图片集,内容包含有课程学习>>第一章>>第三节锅炉,汽轮机,发电机是常规火力发电厂的,科技正文火力发电厂的汽水系统是由锅炉,汽轮机,凝汽器,高低压加热,电厂锅炉设备及系统ppt,火力发电厂超临界锅炉本体1等等...火力发电厂锅炉的构成及其原理_参考网火力发电厂锅炉热力控制系统图火力发电厂锅炉热力控制系统图火力发电厂原理火力发电厂锅炉系统图 (4)概述: 该页主题为火力发电厂锅炉系统图的图片集,内容包含有课程学习>>第一章>>第三节锅炉,汽轮机,发电机是常规火力发电厂的,科技正文火力发电厂的汽水系统是由锅炉,汽轮机,凝汽器,高低压加热,电厂锅炉设备及系统ppt,火力发电厂超临界锅炉本体1等等...火力发电厂锅炉热力控制系统图某火力发电厂锅炉吹灰器设计图纸火力发电厂锅炉总图集火力发电厂环保设备火电厂厂房烟筒锅炉火力发电厂锅炉系统图 (5)概述: 该页主题为火力发电厂锅炉系统图的图片集,内容包含有课程学习>>第一章>>第三节锅炉,汽轮机,发电机是常规火力发电厂的,科技正文火力发电厂的汽水系统是由锅炉,汽轮机,凝汽器,高低压加热,电厂锅炉设备及系统ppt,火力发电厂超临界锅炉本体1等等...火力发电厂系统构成锅炉设备运行规程火力发电厂生产过程空气预热器地铁机电设备系统火力发电厂锅炉系统图 (6)概述: 该页主题为火力发电厂锅炉系统图的图片集,内容包含有课程学习>>第一章>>第三节锅炉,汽轮机,发电机是常规火力发电厂的,科技正文火力发电厂的汽水系统是由锅炉,汽轮机,凝汽器,高低压加热,电厂锅炉设备及系统ppt,火力发电厂超临界锅炉本体1等等...火力发电厂汽汽轮机影响煤耗的因素有哪些当前第12页) 你可能喜欢锅炉的构造汽轮机系统锅炉概论火力发电厂火力发电厂锅炉总图集火力发电厂锅炉炉膛安全监控系统验收测试规程来源于：网络。
锅炉系统结构PPT课件
锅炉连续排污不仅是工质损失，而 且伴有热量损失。
51
三 锅炉的主要辅助设备及系统
锅炉的辅助设备较多，显然有些设备不直 接属于电厂锅炉车间管理，但都是锅炉的 辅助设备。它们有： 煤粉制备系统； 锅炉通风系统； 烟尘处理系统； 锅炉水处理系统； 燃料运输系统； 除灰系统； 给水系统和供水系统等。
此要求磨煤量必须与锅炉燃煤量一致，配用中速磨煤机或风扇 式磨煤机 中间储仓式制粉系统，先将磨制的煤粉储存在煤粉仓里，然后 再根据锅炉负荷的需要，经给粉机将煤粉送入炉膛，这种系统 一般配用筒式钢球磨煤机。
55
制粉系统的其他部件 粗细粉分离器整体外观、给粉机外观
56
2. 锅炉通风系统
通风系统的作用 供给燃料燃烧所需要的空气，排走燃料燃烧所

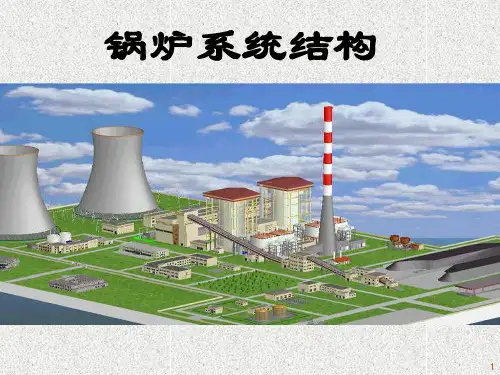

锅炉系统结构
1
锅炉由本体设备、辅助 设备和附件等购成。 锅炉本体设备由“锅” 和“炉”两部分组成。
2
3
4
5
6
“锅”
指锅炉的汽水系统，用于盛放工质，并接 受燃料燃烧放出的热量，使工质由水逐渐 被加热至合乎要求的过热蒸汽。
主要由汽包（锅筒）、下降管、联箱、水 冷壁、省煤器、过热器、再热器和连接管 道等组成。
1－省煤器；2－汽包；3－下降管；4－联箱；5－上升管； 6－过热器；7－除氧器；8－给水泵；9－再热器；
10－汽轮机高压缸11－汽轮机中压缸；12－汽轮机低压缸；13－发电机； 14－凝汽器；15－凝结水泵；16－高压加热器
41
42
锅炉给水系统及其设备
组成：由除氧器水箱经给水泵、高压加热 器到省煤器的全部给水管道、阀门、附件 等组成
58
电厂锅炉平衡通风系统
火电厂生产过程示意图
高温高压蒸汽→汽轮机汽缸→转子高速旋转→发电机转子旋转→ 磁场切割定子绕组→感应电动势→电能→变压器和输电线→电网
低温低压蒸汽→凝结器→凝结水→加热器→水泵→锅炉
火力发电厂生产流程示意图
示 意 图
锅 炉 及 其 辅 助 设 备
汽 轮 机 及 其 辅 助 设 备
发 电 机 及 其 电 膛内燃烧→放出热量→受热面内水加热
煤粉→炉膛内燃烧→放出热量→受热面内水加热
煤粉→炉膛内燃烧→放出热量→受热面内水加热→过热蒸汽
过热蒸汽→主蒸汽管道→高压汽缸→再热管道→再热器→中低压缸
锅炉设备及汽水流程(配图片)
锅炉设备及汽水流程锅炉设备介绍：1、钢结构：整个锅炉设备全部由钢结构支撑，悬吊在大板梁上，由于整个受热面系统的热胀冷缩，因此将水冷壁、过热器、再热器、省煤器等受热面设备通过吊挂装置全部悬挂在大板梁上，以保证整个锅炉能向上向下自然膨胀。
钢结构：一般材质为Q235A或Q235B，它是由几根大的钢柱和梁，还有斜撑构成。
钢结构设备到货为散件，钢结构到现场后由现场组合安装，钢结构的连接方式有焊接和螺栓连接，螺栓一般采用高强度螺栓。
采用螺栓连接的钢结构，在安装调整初期，要求每一层安装时需用临时普通螺栓初紧固，待调整和验收完毕，才能用高强度螺栓紧固，在钢架验收时候要对高强度螺栓的紧固度进行检查。
锅炉基础锅炉钢结构安装锅炉钢结构锅炉钢结构高强螺栓锅炉大板梁锅炉钢架锅炉钢架地面准备锅炉钢结构（注意剪力槽钢，与土建对应必须留有足够的剪力槽）锅炉吊挂装置，受热面设备全部吊挂在大板梁上2、水冷壁：炉膛四周由膜式管道密封组成，形成一个方体中空炉膛，由刚性梁连接形成方形整体，通过吊挂装置悬吊在大板梁上，保证向上和向下受热自然膨胀，前后左右膨胀由导向装置限制；接受炉膛火焰的直接辐射传热，水在水冷壁里经过加热至水沸腾，形成水与蒸汽的混合体，产生饱和蒸汽，最上端由上集箱连接，上端通过上集箱与锅筒连通，最下端由下集箱连接，最下端与下降管连通，同时也与锅筒连通。
水冷壁：一般材质为20G。
为保证炉膛燃烧后的热量能完全被水冷壁管内的水吸收，因此必须将炉膛密封起来，在安装水冷壁时候将管屏与管屏之间密封焊接起来保证密封形成密闭炉膛。
在水冷壁的外面为了防止热量损失及防止烫伤所以在水冷壁的外面设置了保温棉及耐火砖，保证热量损失。
查水冷壁地面组合水冷壁地面组合检查后吊装锅炉水冷壁安装水冷壁对口焊接锅炉水冷壁焊接及刚性梁安装下部水冷壁及水冷壁刚性梁水冷壁上集箱安装3、锅筒(汽包)：圆筒形的筒体，通过吊挂装置悬挂安装在大板梁上，在炉膛的上部，与省煤器、过热器、水冷壁直接连通，在锅筒里起着汽水分离、沉淀、保证自然循环的压头、加药、排污等作用。
电站锅炉 系统结构
34
2020年11月24日
装传热元件的 转子不旋转而 成静子，旋转 的是空气的风 罩，或称上下 风罩。
35
2020年11月24日
36
三分仓回转式空气 预热器典型布置
2020年11月24日
37
二、锅炉汽水系统及其设备
➢汽水系统是指给水和蒸汽流经的设备及其
管道所组成的系统。
➢汽水系统及其设备的连接情况如下图所示
39
2020年11月24日
40
锅炉给水系统及其设备
组成：由除氧器水箱经给水泵、高压加热 器到省煤器的全部给水管道、阀门、附件 等组成
作用是向锅炉提供连续不断的给水
2020年11月24日
41
按其压力不同可分为低压和高压给水系统
1.低压给水系统 ：由除氧器到给水泵进口侧之 间的管道、阀门及附件组成的系统称低压给水
2020年11月24日
9
炉内设备
2020年11月24日
① 炉膛：由水冷壁和炉墙围成， 燃料在炉膛进行合理的燃烧
② 燃烧器：安装在炉墙上面，其 作用是将燃料和空气以一定的 速度送入炉膛内部，使燃料能 够适时地着火，并迅速完全地 燃烧。
③ 空气预热器：安装在锅炉的最 末端，进一步降低排烟温度， 提高锅炉效率。
制粉系统主要设备，其作用是将具有一定尺寸 的煤块干燥、破碎并磨制成煤粉。
➢ 磨煤机分类（转速）
低速磨：15~25 r/min,如：筒式钢球磨 中速磨：50~300 r/min ,如：中速平盘磨、中
速球式磨或E型磨、 中速碗式磨、MPS磨等 高速磨：500~1500/min ,如：风扇磨、锤击磨
2020年11月24日
11
一、电站锅炉受热面
锅炉受热面包括炉膛水冷壁、过热器、再 热器、省煤器、空气预热器等受热面
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽包上还装有压力表、水位计和安全阀等，从 而保证锅炉的安全工作。
深层分析
43
（2）下降管
深层分析
44
（3）联箱
深层分析
45
深层分析
46
1. 煤粉制备系统
煤粉的性质
➢ 良好的流动性
主要由受热面组成。
深层分析
7
锅内设备
① 汽包：存放工质和产生合格要求的 饱和蒸汽
② 水冷壁：位于炉膛的四壁，吸收辐 射热，使水受热蒸发，保护炉墙。
③ 过热器.：加热饱和蒸汽至过热蒸汽， 供给高压缸
④ 再热器：重新加热已经部分作功、 压力和温度都已降低的蒸汽，供给 汽轮机的中低压缸作功
⑤ 省煤器：提高锅炉效率，降低锅炉 的排烟温度，节约燃料
深层分析
30
深层分析
31
（4） 空气预热器
空气预热器是利用烟气的热量来加热燃烧所需空气的 热交换设备
作用：在烟气温度最低的区域回收了烟气的热量；提 高了锅炉效率；同时预热空气强化了着火燃烧过程
分类：按照换热方式，空气预热器分为传热式和蓄热 式
深层分析
32
管式空气预热器
深层分析
33
1－转子；2－轴；3－齿条；4－齿轮 ；5－烟气入口； 6－烟气出口；7 －空气人口；8－空气出口；9－隔板 ；10－过渡区；11－密封
热应力降低
深层分析
26
省煤器分类
钢管式
大型电站锅炉
铸铁式(压力 < 4 MPa)
铸铁式用在小容量锅炉
深层分析
27
铸铁式：体积、重量大，价
格贵，法兰多，易泄露；
深层分析
28
钢管式省煤器材质：锅炉无缝钢管。 优点：体积小，重量轻，价格低廉。
深层分析
29
烟 气
S1
烟 气
S1
S2 S2
(b)
(a)
（a） 鳍片管省煤器； (b) 膜式省煤器 鳍片管省煤器和膜式省煤器示意图
深层分析
38
汽水系统及其设备的连接情况
1－省煤器；2－汽包；3－下降管；4－联箱；5－上升管； 6－过热器；7－除氧器；8－给水泵；9－再热器；
10－汽轮机高压缸11－汽轮机中压缸；12－汽轮机低压缸；13－发电机； 14－凝汽器；15－凝结水泵；16－高压加热器
深层分析
39
深层分析
40
锅炉给水系统及其设备
图 回转式空气预热器容克式）
深层分析
34
装传热元件的 转子不旋转而 成静子，旋转 的是空气的风 罩，或称上下 风罩。
深层分析
35
深层分析
36
三分仓回转式空气 预热器典型布置
深层分析
37
二、锅炉汽水系统及其设备
➢汽水系统是指给水和蒸汽流经的设备及其
管道所组成的系统。
➢汽水膜式水冷壁销钉焊
膜式水冷壁给料口
水冷壁折烟角 水冷壁集箱
深层分析
16
水冷壁磨损
深层分析
17
（2）过热器受热面和再热器受热面
过热受热面有过热器和再热器 ①过热器和再热器的作用
将饱和蒸汽或低温蒸汽加热成为达到合格 温度的过热蒸汽 ②按传热方式分类： 对流过热器； 半辐射式过热器（即屏式过热器）； 辐射式过热器。
(a) Π型； (b) Γ型； (c) T型； (d) 塔型； (e) 半塔型； (f) 箱型
深层分析
13
（1）水冷壁
锅炉炉墙四周，辐射换热蒸发受热面。 水冷壁的作用： ①强化传热，节省金属消耗量； ②形成炉墙，起保护炉墙作用； ③能有效地防止炉壁结渣。 受热面联箱：为分配流体的装置。
深层分析
14
深层分析
23
工业锅炉过热器型式
深层分析
24
辐射过热器结构： 与水冷壁相同；辐射过热器为低温受热面，较低温度蒸汽流 过，改善管子工作条件。
深层分析
25
（3） 省煤器
省煤器主要作用
① 降低排烟温度，提高锅炉效率，节省燃料 ② 由于给水先在省煤器内加热，代替部分造
价较高的蒸发受热面； ③ 减少了给水与汽包壁之间的温差，使汽包
深层分析
18
① 对流过热器： ② 屏式过热器
深层分析
19
③辐射式过热器
深层分析
20
7 10
1
6
11
3
4
5 2
14 8
9
深层分析
21
对流过热器
深层分析
屏式过热器
22
④包墙管过热器
在水平烟道和尾部竖 井烟道内壁像布置水 冷壁那样布置过热器， 称为包墙管过热器或 包覆壁过热器。它主 要用于悬吊炉墙，传 热效果差，不能作为 主要受热面。
③ 空气预热器：安装在锅炉的最 末端，进一步降低排烟温度， 提高锅炉效率。
深层分析
10
锅炉的辅助设备
➢ 给水设备：包括给水泵、管道阀门等
➢ 通风设备：送风机、引风机、烟风道、 烟囱等
➢ 制粉设备：原煤仓、给煤机、磨煤机、 粗粉分离器、细粉分离器和排粉风机
➢ 除尘设备：分离除去烟气中的飞灰颗粒， 减轻飞灰对环境的污染和对引风机的磨 损。
➢ 除灰设备：除去锅炉底部的大渣和除尘 器分离下来的细灰
深层分析
11
一、电站锅炉受热面
锅炉受热面包括炉膛水冷壁、过热器、再 热器、省煤器、空气预热器等受热面
受热面中完成给水经过预热、蒸发、过热、 再热加热过程
①预热：省煤器 ②蒸发：水冷壁 ③过热：过热器 ④再热：再热器
深层分析
12
受热面的整体布置型式
深层分析
8
“炉”
即燃烧系统，其任务是使燃料在其内部快 速、稳定、完全地燃烧，放出热量，产生 高温火焰和烟气。
燃烧系统主要由炉膛、燃烧器、空气预热 器和烟道等组成。
深层分析
9
炉内设备
① 炉膛：由水冷壁和炉墙围成， 燃料在炉膛进行合理的燃烧
② 燃烧器：安装在炉墙上面，其 作用是将燃料和空气以一定的 速度送入炉膛内部，使燃料能 够适时地着火，并迅速完全地 燃烧。
电站锅炉系统结构
深层分析
1
锅炉由本体设备、辅助 设备和附件等购成。 锅炉本体设备由“锅” 和“炉”两部分组成。
深层分析
2
深层分析
3
深层分析
4
深层分析
5
深层分析
6
“锅”
指锅炉的汽水系统，用于盛放工质，并接 受燃料燃烧放出的热量，使工质由水逐渐 被加热至合乎要求的过热蒸汽。
主要由汽包（锅筒）、下降管、联箱、水 冷壁、省煤器、过热器、再热器和连接管 道等组成。
组成：由除氧器水箱经给水泵、高压加热 器到省煤器的全部给水管道、阀门、附件 等组成
作用是向锅炉提供连续不断的给水
深层分析
41
水循环系统部件
(1）汽包
深层分析
42
汽包特点
汽包是锅炉的加热、蒸发、过热三个过程的连 接枢纽。汽包中存有一定的汽、水，因而它有 一定的蓄热能力。
在负荷变化时起蓄热器和蓄水器的作用，可以 减缓汽压变化的速度。
