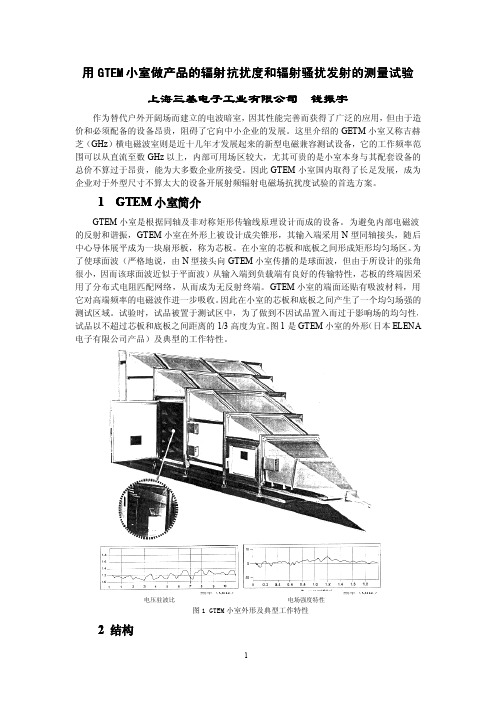

用GTEM小室做产品的辐射抗扰度和辐射骚扰发射的测量试验上海三基电子工业有限公司钱振宇作为替代户外开阔场而建立的电波暗室,因其性能完善而获得了广泛的应用,但由于造价和必须配备的设备昂贵,阻碍了它向中小企业的发展。

这里介绍的GETM小室又称吉赫芝(GHz)横电磁波室则是近十几年才发展起来的新型电磁兼容测试设备,它的工作频率范围可以从直流至数GHz以上,内部可用场区较大,尤其可贵的是小室本身与其配套设备的总价不算过于昂贵,能为大多数企业所接受。

因此GTEM小室国内取得了长足发展,成为企业对于外型尺寸不算太大的设备开展射频辐射电磁场抗扰度试验的首选方案。

1GTEM小室简介GTEM小室是根据同轴及非对称矩形传输线原理设计而成的设备。

为避免内部电磁波的反射和谐振,GTEM小室在外形上被设计成尖锥形,其输入端采用N型同轴接头,随后中心导体展平成为一块扇形板,称为芯板。

在小室的芯板和底板之间形成矩形均匀场区。

为了使球面波(严格地说,由N型接头向GTEM小室传播的是球面波,但由于所设计的张角很小,因而该球面波近似于平面波)从输入端到负载端有良好的传输特性,芯板的终端因采用了分布式电阻匹配网络,从而成为无反射终端。

GTEM小室的端面还贴有吸波材料,用它对高端频率的电磁波作进一步吸收。

因此在小室的芯板和底板之间产生了一个均匀场强的测试区域。

试验时,试品被置于测试区中,为了做到不因试品置入而过于影响场的均匀性,试品以不超过芯板和底板之间距离的1/3高度为宜。

图1是GTEM小室的外形(日本ELENA 电子有限公司产品)及典型的工作特性。

频率(GHz)频率(GHz)电压驻波比电场强度特性图1GTEM小室外形及典型工作特性2结构GTEM小室的结构简图见图2所示。

说明:1.将托架安装完毕后置于地面。

2.铝质板材通过铝的角型材用铆钉相连接,板材内部必须平整,无毛刺。

3.上、下板,前、后板通过螺钉安装成一个锥形腔体,形成测试空间放置在托架上。

说明传导骚扰测试的作用设备和方法

说明传导骚扰测试的作用设备和方法

说明传导骚扰测试的作用设备和方法传导骚扰测试目的
传导骚扰测试是为了衡量设备从电源端口、信号端口向电网或信号网络传输的骚扰。

常用的传导骚扰设备
根据常用传导骚扰测试标准CISPR16及EN55022的要求,传导骚扰测试主要需要以下设备:
(1)EMI自动测试控制系统(电脑及其界面单元)。

(2)EMI测试接收机(或频谱分析仪)。

(3)电源阻抗模拟网路(LISN)、电流探头(CurrentProbe)。

电源阻抗模拟网路是一种耦合去耦电路,主要用来提供干净的DC/AC电源品质,并阻挡被测设备骚扰回馈至电源及RF耦合,同时提供特定的阻抗特性。

浅谈EMC传导骚扰测试
电流探头是利用流过导体的电流产生的磁场被另一线圈感应的原理而制得的,通常用来对信号线进行传导骚扰测试。

传导骚扰测试方法
与辐射骚扰测试相比,传导骚扰测试需要较少的仪器。

很重要的条件是需要一个(2X2)m以上的参考地平面,并超出EUT边界至少0.5m0因为屏蔽室内的环境噪声较低,同时屏蔽室的金属墙面或地板可以作为参考接地板,所以传导骚扰测试通常在屏蔽室内进行。

浅谈EMC传导骚扰测试
LISN实现传导骚扰信号的拾取与阻抗匹配,再将信号传送至接收机(具体测试的原理图在案例“传导骚扰与接地”中有描述)。

对于落地式设备,测试时,只要将被测设备放置在离地0.lm高的绝缘支架上即可。

除电源端口需要进行传导骚扰测试外,信号、通信端口也要进行传导骚扰测试。

信号端口的测试方法,相对比较复杂,有两种方法可以测试,即电压法与电流法,测试结果分别与标准中的电流限值和电压限值比较,来确定是否通过测试。

传导电磁干扰emi的测量原理、设备,操作和术语

传导电磁干扰emi的测量原理、设备,操作和术语

传导电磁干扰emi的测量原理、设备,操作和术语
测量传导电磁干扰的主要原理是通过接触式和非接触式两种方法进行。

接触式测量是将传导电磁干扰信号传递到电磁场传感器上,然后通过测量传感器信号的强度来确定电磁辐射水平。

非接触式测量是通过在电磁场中放置天线探测器来测量传导电磁干扰信号。

测量设备:
测量传导电磁干扰的设备包括信号发生器、频谱分析仪、接触式传感器、非接触式探测器等。

信号发生器用于产生测试信号,频谱分析仪用于分析测试信号的频谱。

接触式传感器用于接触被测设备以测量传导干扰信号,非接触式探测器用于在电磁场中测量电磁辐射信号。

测量操作:
测量传导电磁干扰的操作包括选择合适的测量设备和测量方法。

在接触式测量中,需要正确接触传感器以确保准确测量。

在非接触式测量中,需要在电磁场中放置天线探测器以便正确测量电磁辐射信号。

测量术语:
测量传导电磁干扰时常用的术语包括电磁辐射、信号强度、频谱、峰值、平均值等。

电磁辐射是指电子设备和系统发射的电磁波。

信号强度是指电磁辐射信号的强度。

频谱是指信号的频率分布情况。

峰值是指信号中最高强度的部分,平均值是指信号强度的平
均值。

总之,测量传导电磁干扰需要正确选择测量设备和方法,并熟悉相关术语和操作技巧,以确保准确测量电磁辐射水平。

项目名称:辐射骚扰和辐射抗扰测试系统

项目名称:辐射骚扰和辐射抗扰测试系统

项目名称:辐射骚扰和辐射抗扰测试系统项目组成:本项目由10m法半电波暗室(含控制室、功放室)、屏蔽室、负载室、射频辐射电磁场骚扰测试系统、射频辐射电磁场抗扰度测试系统等部分组成。

10m法半电波暗室(含控制室、功放室)、屏蔽室、负载室尺寸要求如下:10m法半电波暗室净空间尺寸在长度方向(吸波材料尖到尖)不小于17.5m,宽度方向(吸波材料尖到尖)不小于10.5m,高度方向(吸波材料尖到金属反射面)不小于6.22m,转台的边缘与吸波材料距离≥1米。

10m法半电波暗室有两个转台,直径≥4.0m(以下称大转台)、直径≥1.5m(以下称小转台),大转台上有同轴4m静区,小转台上有同轴1.5m静区。

控制室和功放室尺寸依据实际需要确定。

屏蔽室尺寸不小于10.0m(长)×5.0m(宽)×3.0m(高)负载室尺寸不小于4.0m(长)×4.0m(宽)×2.5m(高)满足标准:所有标准均以合同签订时最新版本为准;同时还应满足本技术规范的规定;若某一指标在各标准中有不同规定时,应取技术指标更严格的限值;鉴于CISPR 32即将实施,本项目投标方应保证所投暗室和系统应符合CISPR 32相关要求。

EN50147 (GB/T 12190)《高性能屏蔽室屏蔽效能的测量方法》EN55011 《工业、科学、医疗(ISM)射频设备电磁骚扰特性测量方法和限值》EN55016(CISPR 16)《射频干扰测量装置和测量方法的规范》EN55022(CISPR 22)《信息技术设备的射频干扰特性测量方法和极限值》EN 61000-4-3(GB/T 17626.3)《电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验》CISPR 11(GB 4824)《工业、科学和医疗射频设备射频干扰特性的限值和测量方法》CISPR 12(GB 14023)《车辆、船舶和内燃机-无线电干扰特性-用于保护车载接收机的限值和测量方法》CISPR 13 (GB 13837)《声音和电视接收机的射频干扰特性的限值和测量方法》CISPR 14-1 (GB 4343.1)《家用电器和便携式工具射频干扰特性的限值和测量方法》CISPR 14-2(GB 4343.2)《家用电器、电动工具和类似器具的电磁兼容要求第二部分:抗扰度》CISPR15 (GB 17743) 《电气照明装置和类似装置的无线电骚扰特性的限值和测量方法》CISPR 16-1-1 (GB/T 6113.101)《无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分:无线电骚扰和抗扰度测量设备测量设备》CISPR 16-1-4 (GB/T 6113.104)《无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分:无线电骚扰和抗扰度测量设备测量设备》CISPR 16-2-3 (GB/T 6113.203)《无线电骚扰和抗扰度测量设备和测量方法规范第2-3部分:无线电骚扰和抗扰度测量方法辐射骚扰测量》CISPR 16-2-4 (GB/T 6113.204)《无线电骚扰和抗扰度测量设备和测量方法规范第2-4部分:无线电骚扰和抗扰度测量方法抗扰度测量》CISPR 22(GB 9254)《信息技术设备的射频干扰特性的限值和测量方法》CISPR24 (GB/T17618)《信息技术设备抗扰度限值和测量方法》CISPR 25 (GB 18655)《用于保护车载接收机的无线电骚扰特性的限值和测量方法》IEC61000-4-3(GB/T 17626.3)《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》ISO 11452-2 《道路车辆窄带辐射电磁能量的电子干扰组件试验方法第2部分吸波屏蔽外壳》GB 18268 《测量、控制和实验室用的电设备电磁兼容性要求》GB/T 9383 《声音和电视广播接收机及有关设备抗扰度限值和测量方法》IEC 60601-1-2(YY 0505)《医用电气设备第1-2部分:安全通用要求并列标准:电磁兼容要求和试验》自动化测试要求(1)自动化测试能力测试系统能完成的测试项目和自动化测试,功能见下表:(2)自动测试功能系统测试软件能控制硬件完成上表中各个测试项目的自动校准和测试,满足CSIPR 16-1/-2和世界各主要民标的辐射发射和辐射敏感度测试项目。

EMI辐射测试仪

EMI辐射测试仪

EMI测试接收机传导辐射的基本配置及报价方案,完全符合灯具的EN55015标准,电源EN55022B标准,其他测试标准均可以设置在接收机内。

KH3932(EMI主机)KH3932型EMl测试接收机是全自动的测试接收机,是进行EMl 测试的主要工具。

KH3932型接收机频率范围从9kHz~300MHz,配备上功率吸收钳可完全满足电源线骚扰功率测试,而配置上人工电源网络后就可以进行电源端子骚扰电压测试,该机具有测试速度快、可操纵性强,性能稳定,测试数据处理方便等优点。

KH3932型接收机率先在国内使用并行接口与计算机进行数据交换,使其传输速度快,误码率低。

与计算机连接进行测试,使用操作人员所熟悉的操作环境,从而提高工作效率。

配备的操作软件保存有多种外部设备的资料,支持即插即甩多种外部测试设备。

其软硬件是我公司自行开发。

整机使用了全封闭结构,机箱采用导电性很强的材料,屏蔽效果极好,由于采用了新技术和新工艺,从根本上解决了自身干抗的问题。

其测量结果为国际通用报告格式可保存计算机内硬盘或通过网络传送,直接打印输出,使用USB存储设备保存。

报告内容丰富可根据用户需要直接打印无需额外编辑。

该测量接收机完全符合国家标准GB61131-1995和国际标准CISPRl6—1的要求。

本接收机售出时,随机可带有国家计量部门的校准证书。

KH3932 EMI辐射测试仪主要特点:操作方便易上手:基于Windows系统的测试控制软件平台,按照标准测试方法设计, 容易学会测量设置,操作方便,可以外接键盘鼠标进行操作。

测试方式多样:支持单频率点测量、扫描测量、多频率点测量,其中扫描测量支持以下测试方式:扫描方式:扫描测量、扫描测量+超标点准峰值测量、扫描最大值保持,可设定扫描范围、步长、电平门限;检波方式:峰值测量、平均值测量、峰值+平均值测量、准峰值.自定义标准限值及修正因子:支持用户编辑设置限值标准,也支持编辑和设置修正因支持测试数据比对:可以对两次测试数据进行比对,方便数据分析和研究。

Rohde Schwarz EMI测试接收机 ESL 说明书

Rohde Schwarz EMI测试接收机 ESL 说明书

EMI测试接收机:ESL经济型EMI测试接收机R&S® ESL EMI测试接收机,是一台能依据最新标准进行电磁干扰测试的EMI 接收机,同时也是一台全功能的频谱分析仪。

R&S® ESL,具有符合CISPR 16-1-1最新版本的各类加权检波器:最大/最小,峰值,准峰值,RMS,平均值,CISPR平均值和CISPR RMS。

Rohde & Schwarz(罗德与施瓦茨) 最新推出的ESL EMI预兼容测试接收机,是专为预算有限,但想在3GHz~6GHz频段执行精确先期验证和诊断测量的使用者所设计。

R&S ESL是市场上首部外型轻巧,价格经济,并提供符合CISPR 16-1-1标准的最新加权检波器(weighting detectors)的全自动EMI测试接收机。

如同R&S其它EMI测试接收机,R&S ESL也能当频谱分析仪使用,提升使用者的投资效益。

R&S®ESL经济型EMI测量接收机,具有用于依据商业标准进行EMC测量所需的所有功能、带宽和加权检波器。

特别适合于元器件、模块和设备制造商,用于产品开发早期的电磁干扰预测试。

这不仅避免在已完工的产品上进行昂贵的重新开发工作,进一步也节省在认证过程中所耗费的时间和金钱。

由于ESL具有良好的RF特性,也具有快速而精确测量所需的所有功能,同时还能依据商业EMC标准评估被测物的EMC特性,在同类仪器中,ESL具有绝对的优势。

R&S®ESL具有强大的分析能力、高速测量和能节省时间的自动测试程序,使之成为企业EMC实验室的首选设备。

R&S ESL可将测量设置及结果储存于硬盘中,利用R&S ES-SCAN EMI预兼容测试软件可产生完整报告。

由于其具备精简、轻巧及电池操作的特性,对需要现场测试并定位干扰来源工作的网络营运商和政府机构来说,是最理想的解决方案。

空气净化器传导骚扰EMI测量系统

传导统。

使用EMI 接收导骚扰(E一、测量参考标准设备名称EMI 接收EM5080L 人工电源EM5040A 隔离变压EM5060空气导骚扰(EMI)测用线路阻抗稳收机来测量频EMI)测量系统量设备选型:准:GB4343-2称规收机L/M/B频E E E 精源网络A/B电最频9压器最气净化测试系统,是稳定网络(LISN 频率与强度。

统。

2009/EN5501规 格频率: EM5080L:9kH EM5080M:9kH EM5080B:9kH 精度:≤1.5电源电压:2最大电流:1频率范围: 9kHz-30MHz最大功率:9器传导是对从连接在N/ISN)检测出通过相关标准4 家用电器、Hz-30MHz Hz-500MHz Hz-1GHz 5dB 240V6A 900W导骚扰在被测物上的出设置在电波准判定是否符、电动工具和备 注M5080L 度非常EM5040EM5040扰(EMI)的电缆中传递波屏蔽室内的符合要求。

本和类似器具的注L/M/B 系列为常快,传导测0A(有限幅器0B(有限幅器选件)测量系递的传导性噪的试验品的传本文为大家介的电磁兼容要为数字时域接量可在 1s 内器)器且增加共差模(安全考虑系统声强度的测试传导性骚扰信介绍一下空气要求。

接收机,扫描内完成。

模输出接口))试评价系信号,通过 气净化器传描速)二、典型的参考实验布置:家用电器是我们常见的产品,下面以某厂家的空气净化器为例,研究测量时该如何布置,实现传导测量。

空气净化器则属于不接地的非手持式器具。

(1)场地布置说明✧参考接地平板至少超出受试器具边缘 0.5m,尺寸至少为 2m*2m✧器具应该放在水平金属接地平板上(参考接地平板),高度为 0.1mm±25%的非金属支撑隔开(例如平板架)✧引线应该沿着受试器具向下至非金属支撑面高度水平地连接到 V 型人工电源网络,器具应与人工电源网络之间的距离为 0.8m✧如果被测器具的电源引线超过连接到 V 型人工电源网络的所需长度,应该将超出 0.8m 的部分平行于电源引线来回折叠形成一个长 0.3m-0.4m 的线束(2)实测对比下面以某客户的空气净化器为测量案例,分析在普通测量环境和实验室标准测量环境下的测试结果,判断测量结果是否具有一致性,在普通环境下是否能满足预测试要求。

传导抗扰度测试


电快速脉冲群
EFT同样也是EMS的一个测试项目,主要为 了考核电子设备对来自继电器,接触器等 在切换电感性负载时在电源线,控制线和 信号线上干扰的抗扰性,在继电器,接触 器等器件切换时,会在电路中产生一个有 上升时间短,重复频率高,能量较低的特 点的干扰信号,也可能导致EUT的性能下 降,甚至是损坏,这个测试就是通过EFT信 号发生器来模拟这样的信号,测试EUT在 这样的环境下能否正常工作。
浪涌信号发生器下面这个就是内容分发网络CDN, 它是用来测量三相供电的EUT或者直流电源的 EUT准备的,浪涌信号发生器通过CDN将信号耦 合到被测试的线路中,信号线的测量也是通过 CDN,但同时也要加上耦合夹,通过耦合夹将干 扰信号耦合到线路中。耦合夹信号的输入端应该 为最接近EUT的那一端,EUT在布置中受试设备 应该放置在接地参考平面上,并用厚0.1m的绝缘 支座与之隔开。若受试设备为台式设备,则受试 设备应放置在接地参考平面上方 0.8m±0.08m处。 接地参考平面应为一块厚度不小于0.25mm的金属 板(铜或铝);也可以使用其他的金属材料,但 其厚度至少应为0.65mm。
因为大量家用电器的运行,产生大量谐波电 流注入电网。大量谐波电流入网后,通过 电网阻抗产生谐波压降,叠加在电网基波 上,引起电网的电压畸变,会对人体和其 他用电器的工作产生影响,现在测试的 EUT主要分为4类产品进行测试,A类:家
用电器,不包括列入D类的设备工具,不包括 便携式工具白炽灯调光器、音频设备、未规定 为B、C、D类的设备
第一类 是信息技术类,所用的标准是 EN55022,第二类是家用电器类,所用标 准是EN55014,第三类是灯具类,所用标 准是EN55015,第四类是音视频类,所用 标准是EN55013。按照标准规定进行测试, EUT离LISN的距离是1米,离垂直接地面, 即屏蔽室的竖直墙面的距离是0.4米,台式 设备是放在0.8米的绝缘桌上,落地式设备 室放置在0.15的绝缘木板上,根据产品类别 的不同,测试频率及限值也会有所差异, 其中灯具类的测试频率是从9KHZ—

F)传导骚扰的试验要点及其对策(32页)

2006.4.20 钱振宇 11
此外还要注意: a) 标准明确规定:“当测量值超过L-20dB (L为限值)电平 时,应至少记录6个最大的骚扰电平值及其所对应的频率”。 因此在试验报告中,对于电源端子,针对每根载流线应至 少提供6个数据(电平和频率)。 b) 供试验报告用的数据应是进行处理过的数据,即经过必 要的修正(如考虑了电缆损耗,AMN的校准系数等);对于 符合性试验,还要按相应的公式对数据进行统计处理。 c) 试验报告除应包括试验环境、试验设备、试验场所和试 验数据等内容以外,为了能重现试验结果,还应包括试验 时所选择的工作状态和试验布置的记录(如照片或其他的形 式),以及试验人员自主选择机型或连接线的理由和相关信 息(如品牌、型号,连接线的尺寸,是否屏蔽等)。
传导骚扰的测试要点 其及对策
钱振宇
2006.4.20
钱振宇
1
电子和电气设备在测量其电磁骚扰发射时,都要测试其电 源端的传导骚扰电压的发射,尽管不同的设备依据的试验 标准不同,但采用的试验方法还是相同的,本讲座就来说 明电子、电气设备中的传导骚扰测试要点,以及测试不达 标时可以采取的对策。
2006.4.20
2006.4.20 钱振宇 14
作为一般规律,如果测量结果是在1~2MHz以下超标的, 通常是差模超标的可能性比较大;反之,在1~2MHz以上 超标,则是共模超标的可能性比较大。 为了使企业内部的摸底试验与试验站的测试结果相符(即到 试验站试验时能够一次通过),在摸底试验阶段的测试结果 至少要比标准规定的限值压低2dB(最好能达到6dB)。这 2dB意味着我们已经考虑了试验仪器和试验方法不一致时带 来的测试误差,而6dB代表设计中的余量。
2006.4.20 钱振宇 17
合成后的差模滤波电路如下图所示。

辐射骚扰测试原理

辐射骚扰测试原理辐射骚扰测试是一种用于检测并评估辐射骚扰水平的技术手段。

辐射骚扰指的是在某个特定区域内,辐射源产生的电磁辐射对人体健康和设备正常工作造成的可能危害。

辐射骚扰测试的目的是了解辐射源的辐射强度、范围和对人体及设备的潜在影响,从而采取措施保护人体健康和设备正常运行。

下面就辐射骚扰测试的原理进行详细说明。

辐射骚扰测试原理主要分为以下几个步骤:1. 测量仪器准备:首先,需要准备一套专业的辐射测试仪器,包括电磁场强度测量仪、频谱分析仪、扫描接收天线等。

这些仪器通常具有较高的测量精度和频率范围,能够对不同频率和功率的电磁辐射进行准确测量。

2. 测试区域选取:根据实际需要,选择要测试的区域,可能是居民区、工作场所、医院、学校等。

测试区域应尽量典型代表该类型区域的辐射情况。

3. 测试仪器设置:将测试仪器设置在测试区域内,根据具体测量目标和要求,选择合适的测量模式和参数。

例如,电磁场强度测量仪通过设置测量频率和测量范围,可以实时监测电磁辐射强度。

4. 数据采集:通过测试仪器进行辐射测量,获取不同位置、不同频率的辐射强度数据。

测试仪器可以自动记录数据,或者通过人工记录。

5. 数据分析:将采集到的数据进行整理和分析,得出不同频率下的辐射强度分布情况。

可以绘制电磁场分布图或频谱图,进一步分析辐射源的类型、功率和空间分布。

6. 结果评估:根据测量结果,评估辐射强度是否超出相关法规和标准的限制。

同时,还要根据实际情况和相关指导性文件,对辐射强度的危害性和潜在风险进行评估。

7. 风险控制:根据评估结果,制定和实施相应的风险控制措施。

例如,在高辐射强度区域设置防护屏蔽、降低辐射源功率、改善设备排放等。

总结来说,辐射骚扰测试原理是通过测量和评估电磁辐射强度来了解辐射来源和程度。

通过选择合适的测试仪器和测试区域,获取到电磁辐射的强度分布情况,并根据相关法规和标准对测试结果进行评估和风险控制。

这样可以保护人体健康和设备正常运行,从而减少辐射骚扰的潜在危害。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

在接收机模式下手动操作在接收机模式下手动操作““传导骚扰骚扰””和“辐射骚扰辐射骚扰””测试
版本0.3
王实
(first019@)
部分EMC 测试人员对Rohde&Schwarz 接收机的手动操作较为“困惑”,所以本人结合自己的学习经验做出一个简单的教程。

无论你使用Rohde&Schwarz 何种EMI 接收机,我想下面的操作步骤均适用,因为本人力争做到“授人以鱼,不如授人以渔”。

所有“传导骚扰”和“辐射骚扰”均由以下三个步骤组成: 初始扫描初始扫描、、最终扫描和保存测试结果
1. 初始扫描的设置及开始.............................................................................................2 1) 选择“传导骚扰”中人工电源网络的测试相线或者是设置“辐射骚扰”中天线的极性,高度,转台的旋转角度;.........................................................................2 2) 选择修正系数(Factor) 及 RF Input ........................................................................3 3) 设置 X,Y-轴; 限值线; Trace;...................................................................................4 4) 设置扫描列表.........................................................................................................6 5) 开始测试.................................................................................................................7 2. 最终扫描的设置及开始;...........................................................................................8 3. 保存测试结果.............................................................................................................8 附录 01:设置修正系数......................................................................................................9 附录 02:选择修正系数....................................................................................................18 附录 03:设置本次测试的扫描开始和结束频率............................................................22 附录 04:设置限值线........................................................................................................24 附录 05:调用限值线........................................................................................................27 附录 06:调用测试曲线....................................................................................................31 附录 07:设置扫描列表,接收机扫描将调用扫描列表的设置....................................39 附录 08:开始初扫............................................................................................................42 附录 09:终扫设置及开始终扫........................................................................................44 参考资料 (56)
1. 初始扫描的初始扫描的设设置及开始
包括以下5个子部分:
1) 选择选择““传导骚扰传导骚扰””中人工电源网络的测试相线或者是中人工电源网络的测试相线或者是设置设置设置““辐射骚扰
骚扰””中天线的极性中天线的极性,,高度高度,,转台的旋转角度转台的旋转角度;;
人工电源网络AMN(L1,L2,L3 or N)设置
(CE Test)
操作指令: SETUP LISN
天线极性 (水平或者垂直)
(RE Test);
天线高度(1m~4m) (RE Test); 设置
转台的旋转角度(顺时针或者是逆时针)
(RE Test);
使用“天线转台控制器”控制
2) 选择选择修正系数修正系数(Factor) 及 RF Input
修正系数Transducer,Factor (cable loss, equipment factor) 操作指令:
SETUP TRANSDUCER
设置 RF Input
操作指令: AMPT RF INPUT
设置和调用 Transducer 请参阅附录 01,02;
3)设置 X,Y-轴; 限值线; Trace;
X,Y-轴操作指令:
FREQ START STOP
调用限值线并且分配给相应的 trace QP 限值线分配给 trace 1;
AV限值线分配给trace 2; 操作指令: LINES
设置
Trace:
Trace 1用于初扫时 Peak; 终扫时 :QP; Trace 2用于初扫时AV; 终扫时 :AV; 操作指令: TRACE DETECTOR
设置开始和终止扫描频率请参阅附录 03;
设置和调用限值线请参阅附录 04,05;
调用the Trace 请参阅附录 06;
4) 设置设置扫描列表扫描列表
STEEPPED SCAN TABLE (设置扫描列表) 操作指令:
SWEEP STEPPED SCAN
设置
Included:RBW 操作指令: BW
调用扫描列表请参阅附录 07;
5)开始测试
操作指令: SWEET-->RUN SCAN
设置初始测试请参阅附录 08;
2.最终扫描的设置及开始;
FINAL
MEAS
No. OF PEAKS 设备终测的点数;一般设置为6个;
SUBRANGES 在该模式下峰值点将分散在各个子频段,子频段的个数由设置的终点数决定;
PEAK SEARCH 查找峰值点,完成数据精简;
EDIT PEAK LIST 对峰值列表进行编辑;
设置
Final Meas Time 对QP检波要求测量时间至少为1秒;
设置最终扫描
参数及开始
SCAN RUN FINAL MEAS
开始最终扫描请参阅附录 09;
3.保存测试结果
附录 01:设置修正系数
附录 02:选择修正系数
附录 03:设置本次测试的扫描开始和结束频率
限值线
设置限值线附录 04:设置
附录 05:调用限值线
附录 06:调用测试曲线
附录 07:设置扫描列表
,接收机扫描将调用扫描列表的设置设置扫描列表,
初扫
开始初扫附录 08:开始
附录 09:终扫设置及开始终扫。
