F1000泥浆泵机组产品技术性能

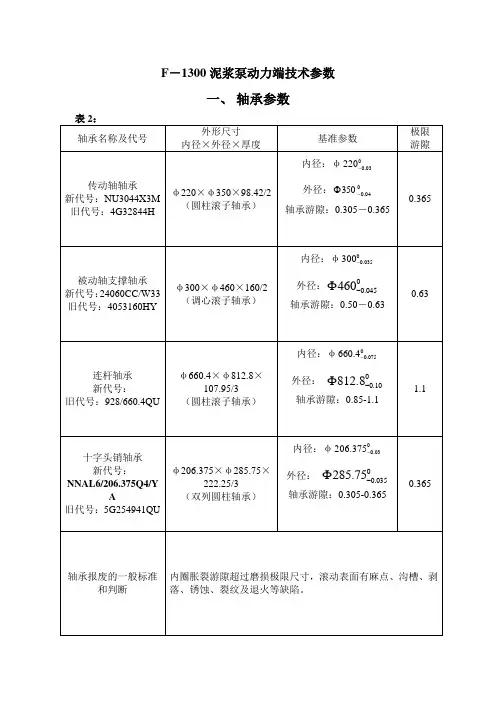

F1300泥浆泵检查数据
十字头大孔直径＞φ249.5mm或小孔直径＞φ196.5mm，
沟槽多于5处，宽度＞2mm，深度＞3mm，报废
导板
无裂纹，沟槽少于5处，宽度＜1.5mm，深度＜1mm，导板内圆直径在φ470mm－φ475mm之间。
直径＞φ476mm，导板厚度＜25mm，报废
主动轴及齿轮
主动轴及齿轮为一体，要求齿轮无裂纹，无断齿，磨损＜1mm。两端轴承轴颈尺寸φ 。
旧代号：5G254941QU
φ206.375×φ285.75×222.25/3
（双列圆柱轴承）
内径：φ
外径：
轴承游隙：0.305-0.365
0.365
轴承报废的一般标准和判断
内圈胀裂游隙超过磨损极限尺寸，滚动表面有麻点、沟槽、剥落、锈蚀、裂纹及退火等缺陷。
二、主要部件技术参数
表3：
主要部件名称
基准参数
齿厚度＜10.4mm，主斜齿轮两处折断＞50％，报废。
轴承轴颈＜φ219.5mm时，需冷焊加工修复后使用，否则报废。
大齿轮
无裂纹，无断齿，磨损＜1mm
齿厚度＜10.4mm，主斜齿轮一处折断＞20％，报废。
泵头（阀箱）
无裂纹，高压密封槽、台肩配合处无刺坏，配合孔尺寸为：φ 、φ ，φ ，φ ，φ ，φ ，φ
极限尺寸
连杆
无裂纹，扭曲＜1.5mm，小端孔尺寸为φ ，大端孔尺寸为φ
扭曲≥2mm，小端孔直径＞φ206.85mm，大端孔直径＞φ813.2mm报废。
曲轴
支撑座轴承轴颈φ
连杆轴承轴颈φ
支撑座轴颈＜φ299.5mm或连杆轴颈＜φ659.6mm，必须冷焊修复，否则报废。
十字头
无裂纹，沟槽少于5处，宽度＜1.5mm，深度＜1mm，十字头直径在φ465mm－φ470mm之间。内孔大头为φ 、小头为φ mm
F1000泥浆泵机组产品技术性能
F1000泵机组产品技术性能一、柴油机主要参数1、型号：G12V19PZL-3高原柴油机（济柴）2、功率：810KW3、转速：1300r/min4、结构形式：四冲程、直喷式燃烧室、具水冷径流式废气涡轮增压、中冷。
5、冷却方式：强制水冷。
6、润滑方式：压力润滑和飞溅润滑7、起动方式：气马达启动8、供油方式：自吸式（带手油泵）9、调速方式：机械调速10、安装低温起动装置二、液力偶合正车减速器1 、型号：YOZJ760-22hls（h 卧式）2、生产厂家：大连市旅顺石油机械设备厂3、额定输入转速：1300 转/分4、额定输出转速：600 转/ 分5、输入功率：810 KW6、偶合器滑差率：＜40%7、冷却方式：联合水冷8工作油温：110C9、液力偶合器正车减速箱输入输出总传动比：2.2三、F- 1 000卧式三缸单用活塞泵1 、额定输入功率：735 KW2、额定冲程：140/ 分3、7中程：254 mm （10〃）4、最大缸径：170 mm （634〃）5、齿轮速比： 4.207：1 （122：29）6、小齿轮轴外伸部分（直径＞长度）7、吸入口：12〃NPT法兰（母扣）8 排出口：51/8 法兰5000#API9、总长度：4269 mm10、总宽度：（包括排出滤网总成等）：3167 mm11、总高度：（不包括排出空气包等）：1818 mm12、不包括排出滤网总成及弯管的外形尺寸：4269 X 2350 X 1818 mm13、总重：（不包括随机工具的重量）：18910kg （考虑空气包及安全阀的重量18788kg）14、缸径：排量与压力。
F5001000泥浆泵说明书
BOMCO F-500/800/1000钻井泵使用说明书AH05010100SMAH08010100SMAH10010100SM2005年9月前言感谢您购买和使用宝鸡石油机械有限责任公司生产的F系列钻井泵。
F-500/800/1000钻井泵使用说明书是提供给用户的一套完整资料。
使用说明书中提供了大量准确而简明的数据及操作要领，供钻井泵的操作人员、现场维修人员和技术服务人员查阅。
由于篇幅限制，不可能面面俱到。
但只要严格执行F-500/800/1000钻井泵使用说明书提供的操作规范，相信可以保证钻井泵有效的工作时间，延长设备的使用寿命。
所有规范和数据都是根据工程设计编制的，应在各项维护和修理作业时严格遵守。
有关F系列泵配套厂家生产的设备，在使用和维修时则以制造厂家的资料为准。
本说明书如有不完善之处，恳请用户提出宝贵意见和建议。
目录1新泵的使用 (1)1.1 技术规范及性能参数 (1)1.2 新泵的安装 (7)1.3 对吸入系统的要求 (9)1.4 动力端的准备工作 (10)1.5 喷淋泵总成 (12)1.6 液力端零件的装配 (15)1.7 空气包总成 (18)2润滑 (21)2.1 最低工作速度 (21)2.2 控制液流的飞溅润滑 (21)2.3 压力润滑系统 (22)2.4 润滑系统的维护 (24)3维护 (26)3.1 动力端 (26)3.2 滚动轴承 (27)3.3 小齿轮轴总成 (28)3.4 曲轴总成 (29)3.5 将曲轴总成安装在机架上 (32)3.6 十字头导板的安装 (33)3.7 F-500泵导筒的更换 (34)3.8 十字头的安装 (34)3.9 十字头对中的检查 (36)3.10 液力端的维护保养 (37)3.11 补焊和修理 (41)3.12 气囊的更换 (42)3.13 F－1300/1600泵的各总成的大约重量 (43)4钻井泵的维护与保养 (44)4.1 每天的维护保养 (44)4.2 每周的维护保养 (44)4.3 每月的维护 (45)4.4 每年的维护保养 (45)4.5 在维护保养中尚须注意的其它事项 (45)5可能发生的故障和排除方法 (48)6封存注意事项 (48)7订货说明 (50)7.1 单泵配套范围 (50)7.2 F系列泵分公制、英制两种类型，由用户选择。
F1300-1600泥浆泵
F1300/1600钻井泵使用说明书AH36001-SMAH37001-SM2003年12月前言F－1300/1600钻井泵使用说明书是提供给用户的一套完整资料。
编写这些资料的目的是为了给予用户准确而简明的数据及操作要领，而这是进行调试及维修所必须的。
本说明书供给为全面熟悉钻井泵的操作者、现场维修人员和技术服务人员使用。
它不打算也不可能在这有限的篇幅内将每个可能遇到的情况都提到，但用户往往可以从中获得良好而满意的机械操作方法和安全可靠运行的预防措施。
F－1300钻井泵和F－1600钻井泵的外形尺寸、机架和液力端相同，只是动力端的轴承和齿轮副不同。
为方便用户，本说明书同时介紹这两种泵。
所有规范和数据都是根据工程设计编制的，应在各项使用维护修理作业时严格遵守。
本说明书如有不完善之处，恳请用户提出宝贵意见和建议，以便再版时补充及修订。
目录1新泵的使用 (1)1.1 技术规范及性能参数 (1)1.2 新泵的安装 (3)1.3 对吸入系统的要求 (7)1.4 动力端的准备工作 (7)1.5 喷淋泵总成 (9)1.6 液力端零件的装配 (12)1.7 空气包总成 (17)1.8 剪销安全阀 (19)2润滑 (19)3维护 (25)4维护检查点 (40)5可能发生的故障和排除方法 (45)6封存注意事项 (46)7订货说明 (46)8F-1300/1600钻井泵零件目录 (47)F－1300和F－1600钻井泵是在钻井过程中以高压向井底输送高粘度、大比重和含砂量较高的钻井液，用以冷却钻头、冲刷井底、破碎岩石，从井底返回时携带出岩屑，是石油钻井作业最重要的工艺设备之一。
本钻井泵的设计制造符合API Spec 7K 《钻井及修井设备规范》的要求。
液力端所有的易损件(阀体、阀座、缸套等)均可与符合API标准制造的相同规格的零件互换。
1 新泵的使用1.1 技术规范及性能参数1.1.1 技术规范型号F－1300 F－1600型式三缸单作用活塞泵最大缸径 mm 180 180额定功率 kW 960 1180额定冲数spm 120 120冲程长度mm 305 305齿轮速比 4.206 4.206阀腔API 7#API 7#重量 kg 24572 249711.1.2 性能参数F－1300/1600钻井泵的性能参数见表Ι。
F-1000型泥浆泵技术操作规程
F-1000泥浆泵操作规程1范围本操作标准适应于钻井F-1000型泥浆泵本操作规程适用钻井泵工操作岗位2、F-1000型泥浆泵使用前的准备工作2.1清理、检查随泵配套的部件、零件、专用工具是否齐全完好，有无丢失。
3、F-1000型泥浆泵运转前的检查3.1拧开并抽出油位尺，检查泥浆泵动力端的油位、油质是否符合规定要求，如不否符合要求应及时添加或更换。
（85W/90齿轮润滑油，油位必须在油位尺最底刻度线以上20mm）3.2检查空气包压表的充气压力，是否符合规定要求，（3.0~4.5Mpa）如达不到规定要求应及时向空气包充气。
空气包充气最大压力不得超过 4.5Mpa，且只能冲入氮气或空气，不可冲入氧气或易燃、易爆气体。
3.3检查保险凡尔是否灵敏可靠并按照实际工况需要的缸套直径将安全销插进相应压力读数的安全孔内，同时装好安全阀的放喷管线。
（放喷管线应采用金属管线并通到泥浆净化罐顶面用1200弯管倒入罐内，用卡子固定牢靠）3.4向喷淋泵水箱内注满清水，同时安装好灌注系统及其管线。
3.5调整好皮带、皮带轮（共面度）及相应的紧固件并安装好安全护罩。
3.6安全阀必须灵活可靠，保险凡尔销钉的耐压强度不得大于水龙允许安全压力，保险凡尔杆要有护罩。
3.7泵的皮带或传动轴护罩必须完整、紧固。
3.8压力表应保证灵敏准确，禁止使用已失灵的压力表，严禁超压运行。
3.9检查出水管阀门是否关闭，回水管阀门是否打开。
3.10该项检查工作由泵工负责执行。
4、F-1000型泥浆泵的启动与使用4.1开泵前泵工必须与司钻进行信号联系，待回信号后方可挂合泵。
4.2启动泵时，动力和液力端部位、高压管线附近和水龙带下面禁止站人。
4.3开泵挂离合器应缓慢不得猛合（柴油机转速处于低速状态800r/min），向上推动泵离合器阀杆挂合离合器约3秒钟后摘除，查看压力表变化及泥浆泵工作转向是否同设计转向一致，（不一致时应调换润滑油泵吸入、排出管线的安装位置），然后再将离合器阀杆推至挂合位置。
2019年f5001000泥浆泵说明书
BOMCO F-500/800/1000钻井泵使用说明书AH05010100SMAH08010100SMAHSM2005年9月前言感谢您购买和使用宝鸡石油机械有限责任公司生产的F系列钻井泵。
F-500/800/1000钻井泵使用说明书是提供给用户的一套完整资料。
使用说明书中提供了大量准确而简明的数据及操作要领，供钻井泵的操作人员、现场维修人员和技术服务人员查阅。
由于篇幅限制，不可能面面俱到。
但只要严格执行F-500/800/1000钻井泵使用说明书提供的操作规范，相信可以保证钻井泵有效的工作时间，延长设备的使用寿命。
所有规范和数据都是根据工程设计编制的，应在各项维护和修理作业时严格遵守。
有关F系列泵配套厂家生产的设备，在使用和维修时则以制造厂家的资料为准。
本说明书如有不完善之处，恳请用户提出宝贵意见和建议。
目录1新泵的使用......................................... 错误!未定义书签。
技术规范及性能参数................................ 错误!未定义书签。
新泵的安装........................................ 错误!未定义书签。
对吸入系统的要求.................................. 错误!未定义书签。
动力端的准备工作.................................. 错误!未定义书签。
喷淋泵总成........................................ 错误!未定义书签。
液力端零件的装配.................................. 错误!未定义书签。
空气包总成........................................ 错误!未定义书签。
2润滑............................................. 错误!未定义书签。
F1000-1600海洋泥浆泵讲义
F-1000/1600海洋泥浆泵培训讲义2004年5 月目录一、三缸泵的结构特点 (1)二、工作原理 (1)三、泥浆泵的使用原则 (2)四、新泵的安装 (3)五、启动前的准备工作 (3)六、泵的启动 (4)七、泵在运转中的监视 (5)八、泥浆泵的维护 (6)九、可能发生的故障和排除方法 (8)十、封存注意事项 (10)一、三缸泵的结构特点1、动力端●底座●机架●小齿轮轴总成●曲轴总成●十字头总成2、液力端●液缸●吸入阀、排出阀●缸套、活塞、活塞杆(柱塞、盘根及缸套)●吸入管、吸入空气包●排出管、排出滤网总成●排出空气包●安全阀●缸盖、阀盖●喷淋泵总成二、工作原理1、曲柄连杆机构，把旋转运动转换为十字头及活塞的往复运动。
活塞的运动速度呈正弦规律变化。
也就是说活塞的运动存在加速度。
2、吸入过程、排出过程。
正转——在排出冲程中下导板受力的转向。
反转——在排出冲程中上导板受力的转向。
3、三缸泵的基本参数功率 hp (kW)泵压 psi (MPa)排量 GPM(l/s)冲程 in (mm) 额定冲数 rpm (r/min) 最大缸套孔径 in (mm) 5、三缸泵的吸入问题合适的吸入管径尽量减短吸入管线长度 适当降低冲数 加装吸入空气包 增加泥浆罐内的液位高度 加装灌注泵 6、排出空气包的作用减少泥浆泵排量的波动，使排出压力趋于平稳。
7、排出安全阀的作用对于某一型号的泥浆泵，每一级缸套规格下的额定压力是由厂商确定的，大孔径缸套时的额定压力低，小孔径缸套时的额定压力高。
当泵的工作压力超过额定工作压力时，安全阀应剪断安全销并放喷，使泵的液力端及时卸荷。
三、泥浆泵的使用原则1、建议在80%的工作压力下运转，严禁超负荷运转。
惯性压力损失吸入管线中的液流加速度吸入管线长度 泥浆比重al p γ△=2230 2S ⎪⎭⎫ ⎝⎛∙∙⎪⎪⎭⎫ ⎝⎛π吸n D D a =22S D D n l p ⎪⎪⎭⎫ ⎝⎛∝吸γ△载荷系数KP 寿命系数KL0.80 2.100.90 1.421.00 1.001.10 0.731.20 0.542、尽量使用大活塞、低泵速(在没有灌注泵的条件下)。
泥浆泵F500技术方案(1)
柴油机泥浆泵F500 技术方案盘锦辽河油田环利专用车制造有限公司根据辽河油田公司兴隆台工程技术处大修队配套机泵组要求，盘锦辽河油田环利专用车制造有限公司就机泵组项目提出如下方案：（一）柴油机泥浆泵的主要技术参数1.1柴油机的技术参数发动机机型号：济柴G8V190PZL-2发动机形式：V型8缸、四冲程、涡轮增压、机械式喷油泵缸径×行程：190×210mm发动机排量：47.6L额定点功率/转速：588kW/1000rpm压缩比：14:1转向：逆时针（面向输出端）燃油消耗：≤209g/kwh机油消耗：≤1.6g/kwh发动机单重：约4300Kg（湿重）1.2液力耦合器耦合器型号：YOT GC650输入输出转向：旋向相同厂家：大连液耦传动机械有限公司1.3 万向联轴器万向联轴器型号：SWC285A厂家：无锡腾达万向轴有限公司1.4 泥浆泵泥浆泵型号：F500冲次：165冲/分冲程：190.5mm齿轮传动比：4.286:1最高工作压力：34.5MPa.厂家：山东荣利中石油机械有限公司（二）、设备功能描述及要求：1发动机的起动方式为气启动和电起动，功率9.0kW。
发动机安装双线制发电机28V、35A，双线制起动机，双线制启动继电器。
2发动机润滑系统。
采用后置式油底壳，后置式短机油标尺。
机油盘高油位38L，高油位32L，系统总容量47L；发动机装标准配置机油泵，额定转速下正常的机油压力范围（345～483）KPa,机油盘最高允许机油温度121℃。
建议采用康明斯专用CF4级专用润滑油。
3采用专用SAE0#飞轮、SAE0#飞轮壳。
配置完整的进、排气系统。
增压器排气口端朝前（水箱方向），带排气弯管接头及排气锥管；配置排气波纹管；配置消声器；配置从增压器排气口到消音器之间的全部联接管道及接头等；由甲方负责组装连接。
消音器后管道由甲方负责制作布置，整个排气管路的总背压不应超过10KPa。
配置空气滤清器（上海弗列加）总成，进气阻力指示器和进气胶管及卡箍等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F1000泵机组产品技术性能
一、柴油机主要参数
1、型号：G12V19PZL-3高原柴油机（济柴）
2、功率：810KW
3、转速：1300r/min
4、结构形式：四冲程、直喷式燃烧室、具水冷径流式废气涡轮增压、
中冷。
5、冷却方式：强制水冷。
6、润滑方式：压力润滑和飞溅润滑
7、起动方式：气马达启动
8、供油方式：自吸式（带手油泵）
9、调速方式：机械调速
10、安装低温起动装置
二、液力偶合正车减速器
1、型号：YOZJ760-22hlsh（卧式）
2、生产厂家：大连市旅顺石油机械设备厂
3、额定输入转速：1300转/分
4、额定输出转速：600转/分
5、输入功率：810 KW
6、偶合器滑差率：≤40%
7、冷却方式：联合水冷
8、工作油温：110℃
9、液力偶合器正车减速箱输入输出总传动比：2.2
三、F-1000卧式三缸单用活塞泵
1、额定输入功率：735 KW
2、额定冲程：140/分
3、冲程：254 mm（10″）
4、最大缸径：170 mm（63/4″）
5、齿轮速比： 4.207∶1（122∶29）
6、小齿轮轴外伸部分（直径×长度）
7、吸入口：12″NPT法兰（母扣）
8、排出口：51/8法兰5000#API
9、总长度：4269 mm
10、总宽度：（包括排出滤网总成等）：3167 mm
11、总高度：（不包括排出空气包等）：1818 mm
12、不包括排出滤网总成及弯管的外形尺寸：4269×2350×1818 mm
13、总重：（不包括随机工具的重量）：
18910kg（考虑空气包及安全阀的重量18788kg）14、缸径：排量与压力。
