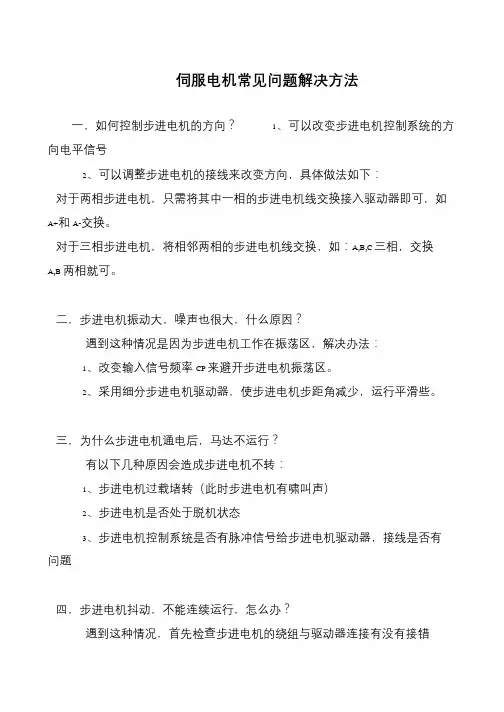

伺服电机常见问题解决方法
伺服电机常见问题解决方法
一，如何控制步进电机的方向？1、可以改变步进电机控制系统的方向电平信号
2、可以调整步进电机的接线来改变方向，具体做法如下：
对于两相步进电机，只需将其中一相的步进电机线交换接入驱动器即可，如A+和A-交换。
对于三相步进电机，将相邻两相的步进电机线交换，如：A,B,C 三相，交换A,B 两相就可。
二，步进电机振动大，噪声也很大，什么原因？
遇到这种情况是因为步进电机工作在振荡区，解决办法：
1、改变输入信号频率CP 来避开步进电机振荡区。
2、采用细分步进电机驱动器，使步进电机步距角减少，运行平滑些。
三，为什么步进电机通电后，马达不运行？
有以下几种原因会造成步进电机不转：
1、步进电机过载堵转（此时步进电机有啸叫声）
2、步进电机是否处于脱机状态
3、步进电机控制系统是否有脉冲信号给步进电机驱动器，接线是否有问题
四，步进电机抖动，不能连续运行，怎么办？
遇到这种情况，首先检查步进电机的绕组与驱动器连接有没有接错。
直流电机相关的问题汇总
直流电机相关的问题汇总问：直流电机原理是什么答：直流电机有定子和转子两大部分组成，定子上有磁极（绕组式或永磁式），转子有绕组，通电后，转子上也形成磁场（磁极），定子和转子的磁极之间有一个夹角，在定转子磁场（N 极和S极之间）的相互吸引下，是电机旋转。
改变电刷的位子，就可以改变定转子磁极夹角（假设以定子的磁极为夹角起始边，转子的磁极为另一边，由转子的磁极指向定子的磁极的方向就是电机的旋转方向）的方向，从而改变电机的旋转方向. 直流励磁的磁路在电工设备中的应用，除了直流电磁铁（直流继电器、直流接触器等）外，最重要的就是应用在直流旋转电机中。
在发电厂里，同步发电机的励磁机、蓄电池的充电机等，都是直流发电机；锅炉给粉机的原动机是直流电动机。
此外，在许多工业部门，例如大型轧钢设备、大型精密机床、矿井卷扬机、市内电车、电缆设备要求严格线速度一致的地方等，通常都采用直流电动机作为原动机来拖动工作机械的。
直流发电机通常是作为直流电源，向负载输出电能；直流电动机则是作为原动机带动各种生产机械工作，向负载输出机械能。
在控制系统中，直流电机还有其它的用途，例如测速电机、伺服电机等。
虽然直流发电机和直流电动机的用途各不同，但是它们的结构基本上一样，都是利用电和磁的相互作用来实现机械能与电能的相互转换。
直流电机的最大弱点就是有电流的换向问题，消耗有色金属较多，成本高，运行中的维护检修也比较麻烦。
因此，电机制造业中正在努力改善交流电动机的调速性能，并且大量代替直流电动机。
不过，近年来在利用可控硅整流装置代替直流发电机方面，已经取得了很大进展。
包括直流电机在内的一切旋转电机，实际上都是依据我们所知道的两条基本原则制造的。
一条是：导线切割磁通产生感应电动势；另一条是：载流导体在磁场中受到电磁力的作用。
因此，从结构上来看，任何电机都包括磁场部分和电路部分。
从上述原理可见，任何电机都体现着电和磁的相互作用，是电、磁这两个矛盾着的对立面的统一。
基于A3977两相步进电机驱动器的应用
的 Ｄ Ｓ输 出。ＨＯ ＭＯ ＭＥ输 出为 低电 平 时 ， 有 的 Ｓ Ｅ 所 ＴＰ 输 入无 效 ， 直到雨丽
示 器。
（ ）ＨＯ ３ ＭＥ输 出 ： 是 分 配器 开 始 状 态 的逻 辑 指 它 （ ）Ｓ Ｅ ４ Ｔ Ｐ输 入 ：Ｔ Ｐ输 入 的一 个 上 升沿 将 脉 冲 ＳＥ 分 配器转 到下 一个 顺序 状态 ，而且使 电机 前进 一个 增 量 ， 量 的大小 由输 入 的 ＭＳ 增 １和 ＭＳ ２的状 态 决定 。
（ ）Ｄ Ｒ（ 向 ） 入 ： 定 电机 的旋 转 方 向。 （ ） ５ Ｉ 方 输 决 ６
１１ 工 作 原 理 ．
图 １ Ａ３ ７ ９ ７内 部 框 图
１２ 主 要 引脚 功 能 说 明 ．
（） 面 １
： 在系 统不 工 作时 选择 睡 眠模 式 ， 电 低
平 有效 ， 选择 睡 眠模式 可 以减少 功耗 ， 当为高 电平 时进
入 正常模 式 。 （） ２ 雨丽 （ 复位 ） 入 ： 电平有效 ， 设定 分配 输 低 它
平高 或相 等 ， 么 电流衰 减模 式将 会是 慢速 的 ， 电流 那 此 衰减模 式 自动选 择将 减少 由于 电动 机 的反 电动 势引起
的电流 波形扭 曲 ， 而改善 性能 ［ 从 ２ １ 。
Ａ ９ ７ 在许 多场 合就得 到 了很好 的应 用 。由于其 自有 ３７ ，
脉 冲分 配器 使控 制线 最少 ， 易操作 ， 泛用 于不 适宜 容 广 用 微处理 器 或为 了减 轻微 处理器 的负担 的 系统
个脉 冲， 电机 就 走 一 步 ， 需要 相 序 表 、 不 高频 控 制 线 或 复 杂 的 程 序 接 Ｉ。 最后 还 介 绍 了Ａ ９ ７ 典 型 应 用 电路 。 ２ ＇ ３７的
步进电机和驱动常见故障分析和处置
合，当驱动器工作异常时继电器断开。继电器允许最高输入电压和电 流
是：35VDC，10mA≤I≤200mA，电阻性负载。如用该继电器，要把他串 联
到CNC旳某输入端。当驱动器正常工作时继电器闭合，外部24VDC经过 继
T
0
图10 步进电机矩角特征
（三）开启惯频特征
在负载转矩ML=0旳条件下，步进电动机由静止状态忽然开启，不丢步地进入正常 运营状态所允许旳最高开启频率，称为开启频率或突跳频率，超出此值就不能正
常开启。开启频率与机械系统旳转动惯量有关，涉及步进电动机转子旳转动惯量，
加上其他运动部件折算至步进电动机轴上旳转动惯量。下图表达开启频率与负载
（四）. 电机运转不规则，正反转地摇晃
1. 指令脉冲频率与电机发生共振； 2. 外部干扰。
（五）. 电机定位不准
1. 加减速时间太小； 2. 存在干扰噪声； 3. 系统屏蔽不良。
（六） . 电机过热：
1. 工作环境过于恶劣，环境温度过高； 2. 参数选择不当，如电流过大，超出相电流； 3. 电压过高。
其中 Z-转子齿数，N-运营拍数。
步进电机每走一步，转子实际旳角位移与设计旳步距角存在有步距 误差。连续走若干步时，上述误差形成累积值。转子转过一圈后，回 至上一转旳稳定位置，所以步进电机步距旳误差不会长久积累。步进 电机步距旳积累误差，是指一转范围内步距积累误差旳最大值，步距 误差和积累误差一般用度、分或者步距角旳百分比表达。影响步距误 差和积累误差旳主要原因有: 齿与磁极旳分度精度；铁心迭压及装配 精度；各相矩角特征之间差别旳大小；气隙旳不均匀程度等。
步进电机发热发烫不转原因分析
步进电机发热发烫不转原因分析1.电机内部故障：步进电机内部的绕组存在短路、开路或接触不良等问题时，会导致电流异常，从而引起电机发热。
同时，可能会出现引线接触不良、插座松动等情况，也会导致电机无法正常转动。
2.供电电源问题：步进电机需要稳定的电源供给以保证其正常运行。
如果电源电压过高或过低，电流不稳定或波动较大，都有可能导致电机过热或无法正常转动。
此外，电源的质量也会直接影响到电机的运行稳定性。
3.过载或过载保护：步进电机一旦超过其额定负载能力，就有可能出现发热发烫不转的情况。
此时，电流会急剧升高，导致电机内部温度升高，从而引起电机过热并无法正常转动。
有些步进电机还会配备过载保护装置，当负载超出限制时，电机将自动停止运转以避免损坏。
4.环境温度过高：步进电机在高温环境下长时间运行会导致电机内部温度升高，从而引起发热和无法转动的问题。
为了保证电机正常工作，应尽量将电机放置在通风良好、温度适宜的环境中。
5.驱动器设置错误：步进电机的驱动器通常需要根据具体的步进电机参数进行设置，如最大电流、电压、步数等。
如果驱动器设置错误，电机无法获得正确的电流和脉冲信号，就会导致电机无法转动或发热。
6.机械部分故障：步进电机的机械部分包括电机轴、传动装置等。
如果这些部分出现故障，如卡住、损坏、润滑不良等，都会导致电机无法正常转动，并且会增大电机的摩擦力，从而产生发热现象。
综上所述，步进电机发热发烫不转的原因可能是由于电机内部故障、供电电源问题、过载或过载保护、环境温度过高、驱动器设置错误、机械部分故障等多种因素的综合作用。
针对具体情况，可以通过检查电机内部绕组、驱动器设置、供电电源、负载情况等进行逐一排查，并采取相应的修理或更换措施，以解决发热发烫不转的问题。
步进电机存在的问题及解决
案例二：某工厂步进电机过热问题的改善
总结词
通过改进散热设计，提高散热效率，解决过热问题
详细描述
某工厂的步进电机在长时间运行后出现过热问题，影 响了电机的性能和寿命。通过分析热源和散热路径， 对电机的散热设计进行了改进，提高了散热效率。同 时，优化了电机的控制逻辑，减小了电机的发热量。 这些措施有效地解决了步进电机的过热问题。
定位精度问题
总结词
定位精度问题是指步进电机在运行过程中无法准确到达指定位置的现象。
详细描述
定位精度问题可能是由于传动系统误差、编码器精度不足或驱动器控制算法不准确等原因引起的。为 了提高定位精度，可以采取一系列措施，如优化传动系统设计、选用高精度编码器和改进驱动器控制 算法等。此外，定期对设备进行维护和校准也是保持定位精度的关键。
使用不当
超出电机的承受范围进行工作，如过载或过速，导致电机损 坏。
03
CHAPTER
解决策略与方案
优化设计
总结词
优化设计是解决步进电机问题的根本途 径，通过改进电机结构、减少摩擦和降 低热损失等措施，提高电机的性能和稳 定性。
VS
详细描述
优化设计主要包括改进电机结构、优化材 料选择、改进电磁场设计等方面。通过采 用新型材料和先进的电磁设计，可以显著 提高电机的扭矩密度、减少摩擦和热损失 ，从而提高电机的效率和可靠性。
共振与噪音
总结词
共振是指步进电机在运行过程中与某些频率发生共振，导致噪音和振动。
详细描述
共振和噪音问题通常是由于电机设计或制造不良引起的。此外，驱动器参数设置不当也可能导致共振和噪音问题。 为了解决这一问题，可以调整驱动器的参数，如细分、电流和速度等，以改变电机的动态特性，避免共振和噪音 的产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于步进电机驱动芯片A3977常见问题的解答.txt生活是过出来的，不是想出来的。
放得下的是曾经，放不下的是记忆。
无论我在哪里，我离你都只有一转身的距离。
关于步进电机驱动芯片A3977常见问题的解答2007-04-26 11:17Q1，问：能否提供A3977的应用笔记？答：是的，请参看应用笔记 STP01-2“一种新型的集成步进和方向控制译码器的细分步进电机驱动芯片”。
具体请查阅Allegro网站/techpub2/stp/stp01-2.pdf
Q2，问：A3977有多少种细分模式？
答：全步、半步、四细分、八细分。
Q3，问：A3977是否仅仅设计用来代替管脚兼容的旧款产品？
答：不，A3977可提供比市面上绝大多数的二相双极性步进电机驱动产品更加经济、易用的解决方案。
在以前要使用两个或更多芯片的设计项目中，现在仅使用一片A3977即可实现原先的全部功能。
Q4，问：译码器和驱动器集成在同一芯片中有什么好处？
答：译码器和驱动器集成在同一芯片中可大为降低系统资源的消耗，以前的二相双极性步进电机驱动产品需要占用6-8个端口，而A3977最少只需两个端口（步进脉冲、方向）即可。
Q5，问：输入端是否需要上拉或下拉电阻？
答：不需要，输入端可直接连接正电源（Vdd）或地（GND）。
如确实需要上拉或下拉电阻，建议阻值1K欧。
Q6，问：A3977提供了哪些保护功能？
答：
过热停机（TSD）；
欠压停机（UVLO）；
错相短路保护；
稳压器、电荷泵电压监控；
Q7，问：A3977电机驱动电压最大是多少？
答：任何情况下都不得超过35V。
Q8，问：数据手册上提到的±2.5 A驱动能力，是指的整个芯片还是每一相H桥？
答：是指的还是每一相H桥标称±2.5 A驱动能力。
另外要注意芯片运行时结温不能超过150°C。
Q9，问：A3977需要什么外围器件？
答：
1，Rs1和Rs2，两个用于PWM恒流控制的电流采样电阻，此电阻应选用无感电阻。
阻值的计算请参照以下公式：
Rs = 0.5 / Itripmax
在保证性能的前提下，尽量减小Rs阻值可降低能耗，改善散热状况。
采样电阻上应并联一0.1 μF无极性陶瓷电容；
2，CP1和CP2脚之间必须连接一0.22 μF无极性陶瓷电容；
3，Vreg脚和地之间应连接一0.22 μF无极性陶瓷电容；
4，逻辑电源（Vdd）建议加0.1 μF无极性陶瓷电容退耦；
5，电机驱动电源建议加47μF以上的电解电容退耦，如果考虑斩波频率较高，还可并联一0.1 μF无极性陶瓷电容；
6，PFD端应对地接一0.1 μF无极性陶瓷电容。
Q10，问：PCB布线上应注意什么问题？
答：采样电阻应尽量接近芯片，其接地端应通过单独的路径连接芯片的接地端。
地线应尽可能地粗。
电机驱动电源上的退耦电解电容应尽量靠近芯片。
Q11，问：A3977的控制方式是恒流控制还是恒压控制？
答：恒流控制。
芯片内部的脉宽调制恒流斩波电路控制电机绕组电流，外部的阻容回路设置斩波周期中的关段时间。
Q12，问：线路板需要多大面积的敷地才能够保证大电流工作时损耗最小？
答：至少要芯片封装面积的两倍大。
考虑到更多因素，应参阅allegro网站的"Package Thermal Characteristics" /techpub2/thrmlchr/thrmlchr.pdf.
Q13，问：有没有降低芯片功耗的技巧？
答：在输出端相对驱动电源和地之间外接正向压降比较低的肖特基箝位二极管，可以降低芯片本身的功耗。
也可以安装散热器，但效率不高。
注意：如果外接箝位二极管的话，一定要禁止SR功能才能让外接的二极管发挥最大作用。
更多信息请参阅allegro网站的"Power Drive Circuits" /techpub2/technote/powerics.pdf.
Q14，问：有没有关于外接二极管的应用笔记？
答：没有这方面的应用笔记。
每一个输出端都要和VBB之间连接一个肖特基二极管（二极管负极接VBB），同时也要和地之间连接一个肖特基二极管（二极管正极接地，不要连接到SENSE 端）。
当使用整步模式或者PFD设置为全部慢衰减的时候，连接到VBB的四个二极管可省去，它们对降低系统功耗没有作用。
Q15，问：有没有推荐的肖特基二极管型号？
答：我们通常不推荐某一特定型号，请根据实际应用场合选择耐压和电流合适的产品即可。
Q16，问：A3977可否使用在便携设备中？
答：当然可以。
A3977有休眠功能，在不工作的时候可大大降低功耗。
在睡眠状态下，芯片只消耗20μA的电流。
逻辑电源范围是3.0v到5.5v，可适应大部分电池供电的产品。
Q17，问：运行的时候可否改变细分数？
答：可以。
只要达到时序要求即可。
从高细分数改变为低细分数最好是电流值处于到初始值的时候（HOME端输出为低）。
相对的，如果从低细分数改变为高细分数（如二细分改为四细分），由于四细分运行两步后将达到和二细分相同的输出电流（具体请参见数据手册table2），编码器在下一步的时候将不会改变电流值，再下一步的时候将直接输出二细分表中相应的电流。
如果在改变细分数的时候想保持电机匀速，当从高细分改为低细分的时候，步进脉冲也应相应地进行2，4或8倍频。
应在电流值正好为低细分的某一个值上时改变（具体请参见数据手册table2，两种细分模式的电流值在某一行上相同的时候，例如八细分的#5和全步的#1）。
相对应地，如果在改变细分数的时候想保持电机匀速，当从低细分改为高细分的时候，步进脉冲也应相应地进行2，4或8分频。
如果从高细分改为低细分的时候，当前输出的电流在低细分表中不存在，那么译码器在下一步将跳到低细分的下一步，但不会实际改变电流值，再输入一步的时候，芯片将实际输出相应的低细分表中的电流。
例如，从八细分的第二步改为全步，那么输入下一个步进脉冲的时候，输出电流不变。
再输入一个步进脉冲，电流值将直接跳到全步的第三步。
效果相当于电机在八细分下走了十一步。
Q18，问：电流衰减模式是怎么样自动选择的？
答：A3977能在相应的时候自动设置合适的电流衰减模式。
当下一步输出的电流要比当前低时，电流衰减模式为混合衰减（可由PFD端控制快/慢衰减时间各占的比例）。
当下一步输出的电流要比当前高时，电流衰减模式为慢衰减。
芯片上电复位的时候，两个桥都是混合衰减模式。
