圆形摇摆筛的组成结构
圆形摇摆筛的组成结构下面是圆形摇摆筛的主要组成结构：1.筛网体：筛网体是圆形摇摆筛的主体部分，由筛框、筛网和衬板组成。
筛框通常由钢材制成，具有足够的强度和刚性。
筛网通常是不锈钢网，以提高耐磨性和筛分效率。
衬板可以安装在筛框内部，起到保护筛网和增加筛分效果的作用。
2.振动装置：圆形摇摆筛的振动装置是实现筛网振动的关键部分。
通常采用偏心轮或振动电机作为振动源。
偏心轮通过驱动轴的转动产生偏心力，使筛框产生振动；振动电机则通过电机的转动产生振动力，使筛框产生振动。
振动装置的设计和调节可根据不同的物料要求进行调整，以实现最佳的筛分效果。
3.减震弹簧：圆形摇摆筛通常通过减震弹簧将振动装置与框架连接在一起，以减少振动对框架的影响和传递。
减震弹簧具有一定的弹性和缓冲性能，可以有效减少筛分过程中的振动噪声和对设备的冲击。
4.导向装置：导向装置主要用于使物料在筛网上均匀分布，避免物料在筛网上堆积和阻塞。
导向装置通常由导料槽和导料板组成，可以将物料引导到筛网上，并保持物料的分散状态。
5.进料口：进料口是物料进入筛分系统的入口，通常位于筛框的上部或侧部。
进料口的设计和布置可以根据物料的特点和筛分要求进行调整，以实现最佳的进料效果。
6.出料口：出料口是物料离开筛分系统的出口，通常位于筛框的下部或侧部。
出料口的设计和位置可以根据物料的特点和筛分要求进行调整，以实现最佳的出料效果。
7.底座和支架：底座和支架是圆形摇摆筛的支撑结构，用于固定和支撑筛框和振动装置。
底座通常由钢材制成，具有足够的强度和稳定性。
支架则用于支撑和保持筛框和振动装置的位置，使其能够正常运行。
综上所述，圆形摇摆筛主要由筛网体、振动装置、减震弹簧、导向装置、进料口、出料口、底座和支架等部分组成。
每个部分都起到关键的作用，共同实现了筛分和分级的功能。
不同的物料和筛分要求可能需要不同的设备结构和参数调整，以达到最佳的筛分效果。
圆振动筛的用途及型号命名规则
圆振动筛的用途及型号命名规则
森达圆振动筛的用途及型号命名规则
森达重工是从事多年的矿山破碎设备的厂家，经验丰富，设备齐全，深受广大客户的喜爱，圆振动筛是矿山筛分，分级所必须的设备，也是作为森达重工的重点设备，可以根据客户要求，产量来定制振动筛的尺寸、规格和层数。
森达圆振动筛的用途：
森达振动筛为圆形轨迹运动、座式安装、筛箱有单层、双层筛面多种，可供选矿、建材、电力及化工部门做物料的分级，筛分。
振动筛的型号说明：
例如型号2YK1548型：其中2表示筛网的层数，Y表示圆运动，K表示偏心块激振器，15表示筛机的宽度（分米），48表示筛机的长度（分米）
制砂机:。
圆形振动筛制作工艺及流程介绍
圆形振动筛制作工艺及流程介绍
对于经常接触振动筛的人来说，对于圆形振动筛肯定不会陌生，你或许能很形象的说出它的外观—如整体呈圆柱状，不锈钢筛框外表整洁光滑，底座稳重等等。
但生产圆形振动筛之前需要了解这些是不够的，对其基础构造有一个完整的概念十分重要。
下面，振动筛厂家新乡大用就详细讲一下圆形振动筛制作工艺。
首先圆形振动筛主要是由底座、立式振动电机、减震弹簧、筛框、筛网、清网装置、防尘盖组成，在制造时分别对各个部件分批次生产。
振动筛生产制造的工艺要求
1、底座的生产,如物料无腐蚀或卫生条件要求可选用普通碳钢材质.在切割板材前应了解自身生产需求和生产空间.我们参照常用的1200型圆形震动筛为例,其底座实际宽度为1170,而高度可根据自身需求来切割.切割完成后需要使用压弯机将其打弯成型,这一过程就需要有生产经验的操作员进行生产了；
2、筛框的生产,生产该部件时如想使外观更加整洁卫生可选用304不锈钢材质.但304材质在切割过程中由于其属性问题很容易出现偏差,所以在切割与压弯时应注意;
3、防尘盖的生产,该部件的生产需要压模成型,如自己生产没有条件的情况下可以忽略；
4、焊接与拼装
通过以上步骤的生产,下面我们就需要将各部件进行焊接与拼装工作.碳钢的焊接可使
用普通焊条即可,但需要注意的是焊点不能漏焊、断焊;不锈钢的焊接需要有专业的氩弧焊操作人员.筛机的拼装,当筛机各部件已经焊接好后就可以拼装了.
振动筛整体拼装顺序为:中间体与电机的拼装、中间体与底座的拼装、减震弹簧安装在中间体上、筛框与弹簧的安装、安装筛网加装请网装置、最够使用束环将个筛框固定加装防尘盖即可。
振动筛生产流程：
本文转自新乡大用/x535.html。
摇摆筛-圆形摇摆式振动筛
YBS-600
60000
1000
930
0.66
1.5
5层
5层
5层
2层
YBS-1200
1200
930
0.98
2.2
5层
5层
5层
1层
YBS-1600
1600
1100
1.81
0-10
4
5层
5层
5层
1层
YBS-2000
2000
1340
2.80
4
5层
5层
5层
1层
YBS-2400
YBS摇摆筛结构图
1.观察口 2.出料口 3.底框 4.从动轴 5.橡胶弹簧脚 6.注油管 7.主轴 8.底座 9.主轴铁 10.V型皮带 11.立式电机 12.从动轴配重块 13.防护板 14.注油孔 15.中框腰带 16.中框 17.防尘盖 18.注料口
振动筛厂家-先锋振动
YBS摇摆筛清网装置 YBS摇摆筛清网装置是先锋借鉴国外先进技术与结合多年生产经验独立研发的一系列清网系统。该系 统根据筛分物料不同可解决强吸附性、易抱团、高静电、高精细、高密度、比重轻等易堵网难题。
YBS摇摆筛
摇摆筛概述
YBS系列摆动筛又称圆形摇摆筛，是一种仿人工摇动的低频旋振筛，其原理是：瞬时运动为沿径向的位移和以此位移 为轴的圆周运动的合成（螺旋运动）。即可调节偏心距的激振器产生了非线性三维运动，物料也产生同样的近似手 动作业的运动，从而达到筛分之目的，再配合筛分附件可得到更加理想的筛分效果；适合于圆球状、圆柱状、片状 、乃至不规则形状易堵网且需要精密筛分的物料。
YBS摇摆筛筛分轨迹
振动筛厂家-先锋振动
YBS摇摆筛可根据不同物料及不同要求，合理设计出4种不同运动轨迹。有以上图示我们可以看出，不同物料运动轨 迹可得到不同的筛分效果。
圆振动筛
1.1课题背景 ............................................................................................................... - 2 - 1.2筛分技术及筛分机械国内外发展现状。
.................................................................. - 3 -1.2.1筛分机的分类.............................................................................................. - 3 -1.2.2国内筛分技术的发展。
................................................................................ - 4 -1.2.3国外发展状况介绍。
................................................................................... - 6 -1.2.4筛分机械的发展现状与展望......................................................................... - 6 - 1.3圆振动筛简介 ...................................................................................................... - 12 -1.3.1圆振动筛概述及工作原理 .......................................................................... - 12 -1.3.2圆振动筛主要用途及使用条件 ................................................................... - 12 -1.3.3圆振动筛结构特征..................................................................................... - 12 -1.3.4圆振筛的结构和主要优点：....................................................................... - 13 -1.3.5圆振动筛适用行业..................................................................................... - 13 -1.3.6圆振动筛的分为YK和YA两种类型 ............................................................ - 13 -1.3.7圆振动筛的特点 ........................................................................................ - 15 -1.3.8吊装振动筛的安装方法.............................................................................. - 15 -1.3.9圆振动筛机操作要点 ................................................................................. - 15 -1.3.10圆振动筛使用与维护................................................................................ - 16 - 1.4振动筛设计的设计步骤。
直线振动筛与圆振动筛的区别
立志当早，存高远

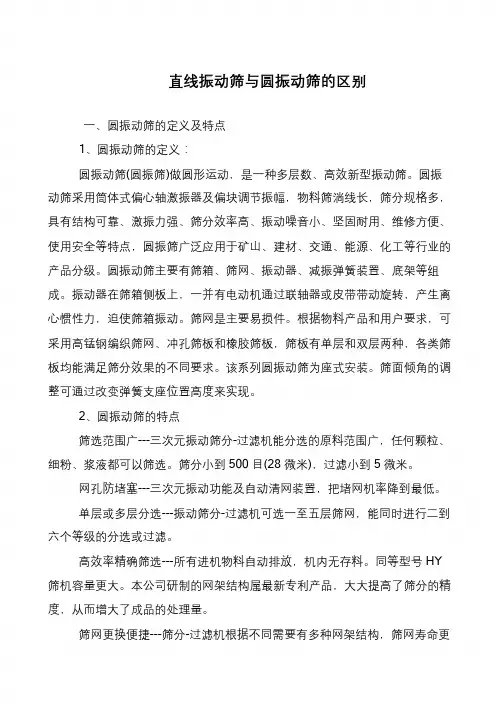

直线振动筛与圆振动筛的区别
一、圆振动筛的定义及特点
1、圆振动筛的定义：
圆振动筛(圆振筛)做圆形运动，是一种多层数、高效新型振动筛。
圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，圆振筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
圆振动筛主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。
振动器在筛箱侧板上，一并有电动机通过联轴器或皮带带动旋转，产生离心惯性力，迫使筛箱振动。
筛网是主要易损件。
根据物料产品和用户要求，可采用高锰钢编织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效果的不同要求。
该系列圆振动筛为座式安装。
筛面倾角的调整可通过改变弹簧支座位置高度来实现。
2、圆振动筛的特点
筛选范围广---三次元振动筛分-过滤机能分选的原料范围广，任何颗粒、细粉、浆液都可以筛选。
筛分小到500 目(28 微米)，过滤小到5 微米。
网孔防堵塞---三次元振动功能及自动清网装置，把堵网机率降到最低。
单层或多层分选---振动筛分-过滤机可选一至五层筛网，能同时进行二到六个等级的分选或过滤。
高效率精确筛选---所有进机物料自动排放，机内无存料。
同等型号HY 筛机容量更大。
本公司研制的网架结构属最新专利产品，大大提高了筛分的精度，从而增大了成品的处理量。
筛网更换便捷---筛分-过滤机根据不同需要有多种网架结构，筛网寿命更。
圆振筛安全生产操作规程范本
圆振筛安全生产操作规程范本一、概述圆振筛是一种圆形筛分设备，适用于颗粒状物料的筛分和分级工作。
本操作规程旨在保证圆振筛的安全运行，防止事故的发生，保障工作人员的安全。
二、工作流程及操作规范1. 准备工作（1）在操作前，工作人员应穿着符合要求的工作服装、安全帽、安全鞋，并佩戴好劳动防护用品。
（2）检查圆振筛及其周边设备的工作状态是否正常，如有异常情况，应及时报修或更换设备。
（3）核对筛网规格是否符合生产要求，如有损坏或磨损，应及时更换。
2. 启动操作（1）按照操作面板的指示，将电源打开。
（2）根据工艺要求，将待筛物料按需放入圆振筛的进料口，并确保进料均匀。
（3）检查圆振筛运行是否正常，如有异常情况，应立即停机检修。
3. 筛分操作（1）严禁在圆振筛运行过程中伸手或任何身体部位接触筛网或运转部件。
（2）观察物料的筛分情况，确保筛分效果符合要求。
（3）及时清理筛网上的堵塞物，保持筛分畅通。
4. 停机操作（1）筛分任务完成后，应及时停机，并关闭电源。
（2）清理圆振筛内的残留物料，并清理筛网或更换新的筛网。
（3）关闭所有工作面板，进行设备的维护和保养。
5. 安全注意事项（1）严禁使用有损坏的电源线、控制线等设备。
（2）操作人员离开工作岗位时，应关闭设备电源，确保设备安全停机。
（3）筛分过程中，严禁将手指或其他物体伸入设备内部。
（4）必要时，操作人员应佩戴防护眼镜、口罩等个人防护装备。
（5）在筛分过程中，如发现设备异常声响、振动过大等情况，应立即停机检查。
三、紧急事故处理1. 设备故障（1）通过操作面板或紧急停机按钮，立即停止设备运行。
（2）通知维修人员进行设备检修，不得擅自开启设备或进行自行修复。
2. 物料堵塞（1）关闭电源，并立即停止设备运行。
（2）不得使用手指或其他工具直接接触筛网，以防止伤害。
（3）采取适当的安全措施，清理堵塞物料，并重新启动设备。
3. 人员伤害（1）在发生人员伤害事故后，立即停止设备运行，救助伤员，并通知相关部门进行处理。
圆形振动筛工作原理
圆形振动筛工作原理
圆形振动筛是一种普遍采用的筛分设备，其工作原理如下：
1. 振动发生器：圆形振动筛通过安装在设备底部的振动发生器产生振动力。
振动发生器使筛体以圆周方向产生振动，从而实现物料在筛孔上的筛分。
2. 物料进料：物料由进料口进入筛体内部，利用筛体的振动力，物料在筛网上产生强大的分级运动。
3. 筛分过程：物料在弦装筛网上的交叉撞击，使较大的颗粒被阻挡在筛网上方，而较小的颗粒则通过筛孔落入受物料收集的下层。
4. 筛分效果：物料在筛分过程中，根据颗粒大小的不同，被有效地分为多个粒度级别，从而实现了粒度的分级筛分。
5. 出料：不同粒度级别的物料通过不同大小的筛孔出料口排出，完成了筛分过程。
总结：圆形振动筛通过筛体的振动力使物料在筛网上产生强烈的分级运动，进而实现物料的分级筛分。
基于物料的不同颗粒大小，通过筛网上的孔径将物料分为不同的粒度级别，从而达到所需的筛分效果。
