钢护筒计算
钢护筒工程量
对于钢护筒应注意以下5点：
①由于定额中钢护筒在干处考虑了周转摊销，水中则按全部设计质量计算，并根据设计规定的回收量计算回收金额。
所以必须根据实地调查的水位计算出钢护筒在干处和水中的数量及质量。
②如果在水中采用围堰，则按陆地情况考虑，不再全长使用钢护筒。
③一般情况下，每节护筒长按2m制作（使用长度根据需要拼表），当在干处埋护筒时，设计上一般要求入土深为1.8m，四周夯填0.2m粘土，总长为1.8m+0.2m=2m。
所以，干处埋护筒时，其长度按2m计算。
④水中埋护筒时，当水深为5m 以内时，一般设计要求入土深度为3m，护筒实际长度为5m+3m=8m。
因此，水中埋护筒且当水深为5m以内时，其护筒实际长度应按8m计算。
来源：考试大
⑤护筒直径的确定。
护筒直径可参照桥梁施工规范的有关规定确定。
护筒直径与钻机类型、地质情况有关，一般情况下，按桩径加0.2m左右即可。
如溪尾大桥17根水中梳子地的施工，原设计按水深3.51m布置4m高的竹笼围堰筑岛作为施工作业平台，但实测水位达到6.51m。
因此，设计变更改为采用“水中平台”施工方案，搭设水中钻孔作业平台，埋设整体式钢护筒（采用DZJ60型振动式沉拔桩锤沉埋，进入风化层50cm以上），十字型钻头冲击钻机或牙轮钻循环机成孔。
在设计变更金额计算中，水中钢护筒按全部设计质量计算，仅此护筒一项就增加金额53万元。
问题：钢筒使用在哪些类型的桩基？钢筒工程量如何计算？干处与水中工程量如何确定？设计没有给出回收量时，如何考虑回收金额？。
钢护筒的计算书
钢护筒长度计算书0＃台：0＃台的12根桩直径为1.2m，采用内径为1.5m的钢护筒，壁厚1mm。
每延米自重为：W=0.02466×(D-t)×t=0.02466×10×(1520-10)=297.89Kg/m；采用下面的公式（人民交通出版社的《桥涵》）计算：钢护筒的入土深度L=[（H+h）r w-Hr0]/（r d-r w）=（2.73×11-1.13×10）/(16.83-11)=3.21m.安全系数取2.0钢护筒的实际长度为：L=3.21×2.0=6.43m注：h=1.0+0.6=1.6m;（水头+潮差）H=0.8+0.33=1.13m; （水均高潮差+海底高差）淤泥的饱和容重：r d=（△+e）×r0/（1+ e）=（2.58+1.501）×10/(1+1.501)=16.32KN/m3;砂土的饱和容重：r d=（△+e）×r0/（1+ e）=（2.65+1.0）×10/(1+1.0)=18.25KN/m3;平均容重：r d=（∑r id L i/∑L i）=(16.32*13.47+18.25*4.8)/(13.47+4.8)=16.83 KN/m3;其中：淤泥的厚度为：13.47m；砂土厚度为：4.8m；护壁泥浆比重取1.1钢护筒的总长：L=1.6+0.33+6.43=8.36m1＃墩：1＃墩的6根桩直径为1.2m，采用内径为1.5m的钢护筒，壁厚1mm。
每延米自重为：W=0.02466×(D-t)×t=0.02466×10×(1520-10)=297.89Kg/m；采用下面的公式（人民交通出版社的《桥涵》）计算：钢护筒的入土深度L=[（H+h）r w-Hr0]/（r d-r w）=（3.84×11-2.24×10）/(17.07-11)=3.27m.安全系数取2.0钢护筒的实际长度为：L=3.27×2.0=6.53m注：h=1.0+0.6=1.6m;（水头+潮差）H=0.8+1.44=2.24m; （水均高潮差+海底高差）淤泥的饱和容重：r d=（△+e）×r0/（1+ e）=（2.58+1.501）×10/(1+1.501)=16.32KN/m3;砂土的饱和容重：r d=（△+e）×r0/（1+ e）=（2.65+1.0）×10/(1+1.0)=18.25KN/m3;平均容重：r d=（∑r id L i/∑L i）=(16.32*8.76+18.25*5.6)/14.36=17.07 KN/m3;其中：淤泥的厚度为：8.76m；砂土厚度为：5.6m；护壁泥浆比重取1.1钢护筒的总长：L=1.6+1.44+6.53=9.57m2-10＃墩：桩直径为1.2m，采用内径为1.5m的钢护筒，壁厚10mm，每延米自重为297.89Kg/m。
关于钢护筒最小入土深度计算的探讨
关于钢护筒最小入土深度计算的探讨摘要：印尼Tayan桥主桥主墩钢护筒最小入土深度计算，对比防渗透计算法和“m”法，以确定合理的理论计算方法。
关键词：钢护筒、最小入土深度、防渗透计算法、“m”法钢护筒广泛用于水中及不良地质条件下的钻孔灌注桩基础施工，根据不同地质、水文条件、施工方法、措施等确定钢护筒的入土深度,目前入土深度理论计算一般采用防渗透计算法和“m”法两种方法。
本文以印度尼西亚Tayan大桥主墩桩基钢护筒入土深度计算为例，对钢护筒入土深度计算的两种理论方法分别进行探讨。
1.工程概况Tayan大桥横跨印度尼西亚西加里曼丹省Tayan镇Kapuas河，设计最高水位+30.37m，最低水位27.25m（即承台底标高），主墩处河床标高19.25m，水流速度最大约2.5m/s，河床地勘报告显示为中细砂。
Tayan大桥主桥为75m+200m+75m三跨连续钢桁架拱桥，P17号主墩基础设计为20根直径Φ1.5m，长37m钻孔灌注桩，钢护筒设计为直径Φ1.7m，壁厚10mm，入土深度9m。
基于印尼本土的设计及施工理念，承包商需重绘施工图，并用于指导施工，因此对钢护筒设计入土深度进行重新验算。
2.入土深度计算2.1以防渗透为基础的验算?当护筒入土深度不足时，由于护筒内外泥浆柱水头差的存大，导致护筒内的地下水绕过护筒下端向护筒外渗透，这种渗透力大于土的水下重度时，土颗粒就会随水流向上喷涌而导致护筒失稳。
验算抗渗稳定和管涌的基本原则是，使护筒底端土体的有效压力大于地下水向上的渗透力。
依据交通部第一公路工程公司，公路施工手册《桥涵》,对于深水河床护筒底端埋置深度的计算公式如下：综合上述计算结果，钢护筒内力和顶部位移均满足要求，故其埋置深度满足要求。
3.结论防渗透理论方法计算出的钢护筒最小入土深度能够保证在钻孔施工过程中不发生渗透或管涌，但无法计算出护筒在外力作用下的内力和位移；“m”法可以计算出护筒自身在外力作用下的内力和位移，但不能显示是否会产生渗透或管涌现象，因此建议在实际施工过程应采用上述两种方法进行相互验算，以保证钢护筒施工安全。

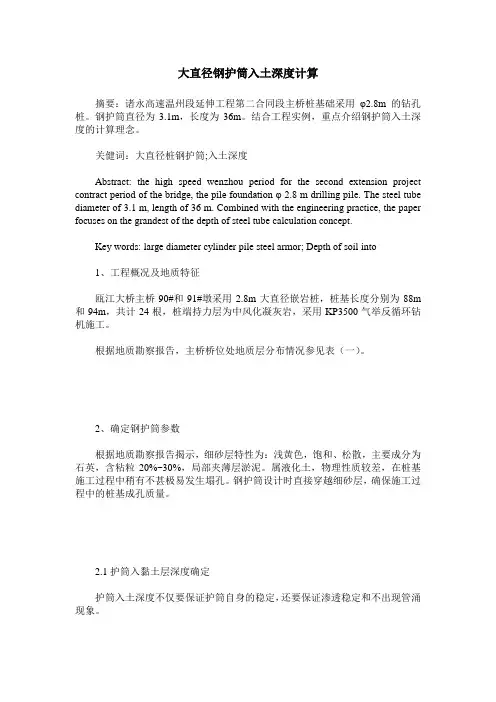

大直径钢护筒入土深度计算
大直径钢护筒入土深度计算摘要：诸永高速温州段延伸工程第二合同段主桥桩基础采用φ2.8m的钻孔桩。
钢护筒直径为3.1m，长度为36m。
结合工程实例，重点介绍钢护筒入土深度的计算理念。
关健词：大直径桩钢护筒;入土深度Abstract: the high speed wenzhou period for the second extension project contract period of the bridge, the pile foundation φ 2.8 m drilling pil e. The steel tube diameter of 3.1 m, length of 36 m. Combined with the engineering practice, the paper focuses on the grandest of the depth of steel tube calculation concept.Key words: large diameter cylinder pile steel armor; Depth of soil into1、工程概况及地质特征瓯江大桥主桥90#和91#墩采用2.8m大直径嵌岩桩，桩基长度分别为88m 和94m，共计24根，桩端持力层为中风化凝灰岩，采用KP3500气举反循环钻机施工。
根据地质勘察报告，主桥桥位处地质层分布情况参见表（一）。
2、确定钢护筒参数根据地质勘察报告揭示，细砂层特性为：浅黄色，饱和、松散，主要成分为石英，含粘粒20%~30%，局部夹薄层淤泥。
属液化土，物理性质较差，在桩基施工过程中稍有不甚极易发生塌孔。
钢护筒设计时直接穿越细砂层，确保施工过程中的桩基成孔质量。
2.1护筒入黏土层深度确定护筒入土深度不仅要保证护筒自身的稳定，还要保证渗透稳定和不出现管涌现象。
当护筒入土深度不足时，由于护筒内外泥浆柱水头差的存大，导致护筒内的地下水绕过护筒下端向海里渗透，这种渗透力大于土的水下重度时，土颗粒就会随水流向上喷涌而导致护筒失稳。
定额钢护筒厚度
定额钢护筒厚度摘要：1.定额钢护筒的概念2.定额钢护筒的厚度规定3.定额钢护筒厚度的计算方法4.定额钢护筒厚度的影响因素5.定额钢护筒厚度的选择原则正文：一、定额钢护筒的概念定额钢护筒是一种用于保护钻孔桩的钢管，可以确保钻孔桩在施工过程中不受损坏，同时还能防止地下水涌入，保证桩基质量。
钢护筒通常由厚实的钢板卷制而成，具有较高的强度和耐磨性。
二、定额钢护筒的厚度规定根据我国相关规范，定额钢护筒的厚度应根据桩径、地质条件、地下水位等因素来确定。
常见的厚度范围为50mm 至200mm。
在特殊情况下，还可能需要更厚的钢护筒。
三、定额钢护筒厚度的计算方法定额钢护筒的厚度计算一般采用经验公式或理论分析方法。
常见的计算方法包括：按照桩径和地质条件选择合适厚度的经验公式，以及考虑地下水压力、桩身弯矩等因素的理论分析方法。
具体计算时，还需考虑到施工条件、成本等因素。
四、定额钢护筒厚度的影响因素1.桩径：桩径越大，钢护筒承受的土压力和水压力就越大，需要的厚度也相应增加。
2.地质条件：地质条件较差时，如软土、砂土等地区，钢护筒需要更厚的壁厚来抵抗外力。
3.地下水位：地下水位较高时，钢护筒需要承受更大的水压力，因此厚度要求也较高。
4.施工条件：施工条件差，如钻机功率较小、钻具抗弯强度较低等，可能需要增加钢护筒的厚度。
五、定额钢护筒厚度的选择原则1.满足规范要求：根据我国相关规范，选择合适的钢护筒厚度。
2.考虑施工条件：在满足规范要求的前提下，根据施工条件选择合适的厚度，以保证施工顺利进行。
3.考虑成本：在满足规范和施工要求的前提下，尽量选择成本较低的钢护筒厚度。
钢护筒设计与计算(槽钢加强圈)_建筑土木_工程科技_专业资料
桑植双门岛大桥澧水一桥1-3#墩钢护筒设计与验算建设单位：张家界市交通投资集团公司监理单位：湖南金路工程咨询监理公司施工单位：湖南环达公路桥梁建设总公司桑植双门岛大桥项目部二0一六年一月桑植双门岛大桥澧水一桥1-3#墩钢护筒设计与验算（钢护筒布置与受力计算）编制：复核：审核：日期：2016 年 1 月18 日湖南环达公路桥梁建设总公司桑植双门岛大桥项目部目录一编制说明 (4)二编制依据 (5)三工程概况 (6)3.1工程简介 (6)3.2工程设计概述 (6)3.3地形地貌 (7)3.4地质岩性 (7)3.5区域地质构造 (8)3.6不良地质现象 (8)3.7水文地质条件 (8)3.8防洪标准 (8)3.9气象情况 (9)3.10施工特点 (9)四澧水一桥钢护筒设计............................................................ 错误！未定义书签。
4.1设计说明................................................................................. 错误！未定义书签。
4.2钢护筒受力最不利因素假设................................................. 错误！未定义书签。
五各主要参数. (11)六钢护筒最不利荷载计算 (12)七钢护筒设计 (13)7.1钢护筒基本布置 (14)7.2外侧压力钢护筒厚度选择 (15)7.3钢护筒内压壁厚选择 (15)7.4钢护筒壁厚的确定 (15)7.5钢护筒加强圈计算 (15)八钢护筒稳定性屈曲验算 (17)九总结 (19)III桑植双门岛大桥由澧水一桥、澧水二桥和道路部分组成，合同价约4100万元，工期24个月。
该项目具有复杂的地质条件、比较深的水位和造价低的特点，针对澧水一桥1#、2#、3#墩桩基水位深、基底覆盖层薄、基岩为斜面且坡率较大，钢护筒稳定难度大的特点，且在1号墩施工过程中发现桩底有大型溶洞，出现泥浆突然下降，钢护筒在外水压力的作用下出现严重变形、破裂等现象，致使卡钻的现象发生，故经业主、监理、项目部共同决定在原施工组织设计的基础上特编制此钢护筒出现类似1号墩溶洞现象的钢护筒设计与受力验算方案，以确保工程安全、有序进行施工。
钢护筒稳定计算
钢护筒稳定计算一、引言钢护筒是一种常用的工程材料，用于加固和保护建筑物或地下结构。
在工程设计中，钢护筒的稳定性是一个重要的考虑因素。
本文将从理论和实践两个方面对钢护筒的稳定性进行探讨。
二、理论分析1. 钢护筒的稳定性问题钢护筒在承受外部荷载时，可能会发生屈曲或失稳，导致结构的破坏。
因此，对钢护筒的稳定性进行准确的计算是非常重要的。
2. 稳定性计算方法常用的稳定性计算方法有弹性计算方法和弹塑性计算方法。
弹性计算方法适用于较小的荷载情况，假设钢护筒在荷载作用下处于弹性变形状态。
而弹塑性计算方法则考虑了钢护筒在超过一定荷载时发生的塑性变形。
3. 基本的稳定性计算参数进行钢护筒稳定性计算时，需要考虑的基本参数包括钢护筒的几何形状、材料性质、外部荷载大小和作用方式等。
三、实践应用1. 工程案例以某地地铁隧道工程为例，该工程采用了钢护筒作为地下结构的加固材料。
在设计过程中，工程师通过对钢护筒的稳定性进行计算，确保了工程的安全可靠。
2. 稳定性计算步骤钢护筒稳定性计算的基本步骤包括：确定荷载情况、计算截面的抗弯承载力、计算截面的抗剪承载力、计算截面的抗压承载力、计算截面的抗扭承载力等。
3. 稳定性计算软件随着计算机技术的发展，出现了许多钢护筒稳定性计算软件，如ADINA、ABAQUS等。
这些软件可以帮助工程师快速、准确地进行稳定性计算，提高工作效率。
四、结论钢护筒的稳定性计算是工程设计过程中必不可少的一部分。
通过合理的计算方法和准确的参数，可以保证钢护筒在外部荷载作用下的安全可靠性。
在实践应用中，可以借助计算软件来提高计算的准确性和效率。
然而，在进行钢护筒稳定性计算时，仍需工程师有一定的理论基础和实践经验，以确保结果的准确性和可靠性。
五、参考文献1. 张三, 王五. 钢护筒稳定性计算方法研究. 土木工程学报, 2010, 36(1): 45-52.2. 李四, 赵六. 钢护筒稳定性计算软件开发与应用. 工程力学, 2015, 32(4): 78-85.3. Johnson, R.P. Steel Casing Design Manual. American Society of Civil Engineers, 2012.六、致谢在撰写本文过程中，笔者受益于相关文献和材料，特此致谢。
深水桩钢护筒稳定性及强度验算
紧水滩大桥钢护筒稳定性及强度验算验算：复核：审核：钢护筒稳定性及强度验算1、钢护筒刚度验算1)基本数据钢护筒内径d=φ208.4cm钢护筒外径D=φ210cm钢护筒壁厚δ=0.8cm单个钢护筒荷载：钻机10t砼15t自重20t其余重30/4=7.5t 合计N=52.5t自由长度：.平台标高186.5地面标高144钢护筒全长42.5m常水位183.5低水位163钢护筒自由长度40m2)刚度验算査《钢结构》公式i=0.35×（D＋d）/2=0.35×（210+208.4）/2 =73.22cm（回转半径）L=4000cmλ=L/i=4000/73.22=54.6（长细比）查得受压钢构件容许长细比【λ】=100＞54.6（满足施工要求）3)、单个钢护筒稳定性：査《钢结构》得拆减系数ψ=0.746σ=N×1000/0.746×D×3.14×δ=52.5×1000/（0.746×210×3.14×0.8）=133.4kg/m2查得Q235钢板容许应力【σ】=1350kg/m21350kg/m2＞133.4kg/m2（满足稳定性要求）根据计算钢护筒上搭设工作平台满足施工安全要求。
2、钢护筒强度验算（如图）钢护筒砼压力水压力1)、基本数据钢护筒在地面以上长度h=25m砼比重取值γ=2.4T/m3水比重取值γ=1T/m32)、钢护筒受力验算在砼浇筑时砼对钢护筒壁产生压力q R，在水中水对钢护筒壁产生压力q w，因一正一反两抵后对钢护筒壁产生压力q ma x，（如上图）q max=γR×h－γw×h=（2.4－1）×25=35T/m3)、钢护筒强度验算取钢护筒最底位置一截1m长计算（如图1）砼压力水压力钢护筒图1图2由于砼对钢护筒壁的压力q ma x使钢护筒壁内产生最大拉力N（如图2）设最大压力q ma x为均匀受压F= q ma x×1m =35T/mN=F×D/2=36.75Tσ=F/A（面积）=36750Kg/（0.8×100）=459.3Kg/cm2查得Q235钢板容许应力【σ】=1350 Kg/cm2σ＜【σ】满足施工要求3、工作平台抗倾复验算1）、基本数据工作平台受力抗8级风力：20.7s/mim工作平台挡风面积如上图：船舶撞击力：钻机工作时产生水平力：2N1N1N1N。
