115道电工与电子技术考试题试卷题库及答案(问答题题库)
题 号 一 二 三 四 五 总 分 得 分 1、油浸变压器有哪些主要部件？ 答：变压器的主要部件有：铁芯、绕组、油箱、油枕、呼吸器、防爆管、热器、绝缘套管、分接开关、气体继电器、温度计净油器等。
2、什么叫全绝缘变压器？什么叫半绝缘变压器？ 答：半绝缘就是变压器的靠近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。
3、变压器在电力系统中的主要作用是什么？ 答：变压器在电力系统中的作用是变换电压，以利于功率的传输。
电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。
而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。
4、套管裂纹有什么危害性？ 答：套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。
裂缝中的水结冰时也可能将套管胀裂。
可见套管裂纹…○…………○………装…………○…………订…………○…………线…………○…………院系： 专业班级： 学号： 姓名： 座位号：对变压器的安全运行是很有威胁的。
5、高压断路器有什么作用？答：高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合，迅速切断故障电源，防止事故扩大，保证系统的安全运行。
6、阻波器有什么作用？答：阻波器是载通信及高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。
7、电流互感器有什么用途？答：电流互感器把大电流按一定比例变为小电流，提供各种仪表和继电保护用的电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。
8、电流互感器有哪几种接线方式？答：电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相△形接线和零序接线。
全国2007年7月高等教育自学考试 电力系统自动装置试题 课程代码02304
全国2007年7月高等教育自学考试电力系统自动装置试题课程代码02304浙02304# 电力系统自动装置试题 第 2 页共 10 页全国2007年7月高等教育自学考试电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．母线失电的时间在多长时间以内称为快速切换？（ ）A ．0.3秒B ．0.5秒C ．1秒D ．2秒 2．ZZQ —5输出调频脉冲时，对应相角差大约是（ ）A ．50度B ．150度C ．200度D ．300度 3．不适宜．．．作为调频电厂的是（ ） A ．较大库容的水电厂 B ．燃气轮机发电厂C ．中温中压火电厂D ．径流式水电厂4．造成系统频率偏离额定值的原因是（）A．无功功率不平衡B．有功功率不平衡C．无功功率分配不合理D．有功功率分配不合理5．使调差单元的作用最明显的是在发电机（）A．空载运行时B．带纯有功负载运行时C．带纯无功负载运行时D．多机并列运行时6．低压选相元件的动作电压的整定原则是（）A．小于非全相运行时可能出现的最低电压B．小于短路时可能出现的最低电压C．小于正常运行及非全相运行时可能出现的最低电压D．小于非全相运行及短路时可能出现的最低电压7．发电机并网合闸命令需要在相角差为零之前浙02304#电力系统自动装置试题第 3 页共10 页浙02304# 电力系统自动装置试题 第 4 页共 10 页的一个时刻提前发出所基于的考虑是（ ）A ．快速支援电力系统B ．早并网，早发电，早受益C ．缩短发电机空转时间，减少能量损耗D ．抵消断路器的合闸动作延时，保证合闸瞬间相角差为最小8．继电强励装置动作后的返回电压应（ ）A ．小于额定电压B ．大于额定电压C ．小于等于额定电压D ．大于等于额定电压9．虚有差调频法中各调频机组的有功功率分配系数a 1,a 2，……a n ,其和∑=n1i ia 等于（ ） A ．0B ．1C ．100D ．n10．电力系统中，吸收功率与频率一次方成正比的负荷有（ ）A ．电热炉B ．白炽灯C ．各种整流设备D ．机床设备浙02304# 电力系统自动装置试题 第 5 页共 10 页 11．引起自动重合闸多次合闸的情况是（ ）A ．充电电阻断线B ．充电电阻短路C ．电容器短路D ．电容器断线 12．ZZQ —5装置中，合闸脉冲就是（ ）A ．导前相角脉冲B ．导前时间脉冲C ．调频脉冲D ．调压脉冲 13．发电机内部故障，继电保护动作，将发电机退出电力系统后，若不迅速灭磁，则可能（ ）A ．发生振荡失步B ．气隙磁场严重畸变C ．产生定子过电压D ．发生定子短路 14．自动低频减载装置切除一定负荷后，不可能．．．使得（ ）A ．系统频率继续下降B ．系统频率回升C ．系统频率不变D ．系统频率先升后降15．微机故障录波只记录（ ）A ．事故情况下的全部过程B ．装置起动后一段时间波形C．故障前后若干周期的波形D．故障时的开关动作过程二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
全国2007年7月高等教育自学考试电力系统自动装置试题课程代码02304
全国2007年7月高等教育自学考试电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．母线失电的时间在多长时间以内称为快速切换？（）A．0.3秒B．0.5秒C．1秒D．2秒2．ZZQ—5输出调频脉冲时，对应相角差大约是（）A．50度 B．150度C．200度D．300度3．不适宜作为调频电厂的是（）A．较大库容的水电厂B．燃气轮机发电厂C．中温中压火电厂D．径流式水电厂4．造成系统频率偏离额定值的原因是（）A．无功功率不平衡B．有功功率不平衡C．无功功率分配不合理D．有功功率分配不合理5．使调差单元的作用最明显的是在发电机（）A．空载运行时B．带纯有功负载运行时C．带纯无功负载运行时D．多机并列运行时6．低压选相元件的动作电压的整定原则是（）A．小于非全相运行时可能出现的最低电压B．小于短路时可能出现的最低电压C．小于正常运行及非全相运行时可能出现的最低电压D．小于非全相运行及短路时可能出现的最低电压7．发电机并网合闸命令需要在相角差为零之前的一个时刻提前发出所基于的考虑是（）A．快速支援电力系统B．早并网，早发电，早受益C．缩短发电机空转时间，减少能量损耗D．抵消断路器的合闸动作延时，保证合闸瞬间相角差为最小8．继电强励装置动作后的返回电压应（）A．小于额定电压B．大于额定电压C．小于等于额定电压D．大于等于额定电压9．虚有差调频法中各调频机组的有功功率分配系数a1,a2，……an,其和等于（）A．0 B．1C．100 D．n10．电力系统中，吸收功率与频率一次方成正比的负荷有（）A．电热炉B．白炽灯C．各种整流设备D．机床设备11．引起自动重合闸多次合闸的情况是（）A．充电电阻断线B．充电电阻短路C．电容器短路D．电容器断线12．ZZQ—5装置中，合闸脉冲就是（）A．导前相角脉冲B．导前时间脉冲C．调频脉冲D．调压脉冲13．发电机内部故障，继电保护动作，将发电机退出电力系统后，若不迅速灭磁，则可能（）A．发生振荡失步B．气隙磁场严重畸变C．产生定子过电压D．发生定子短路14．自动低频减载装置切除一定负荷后，不可能使得（）A．系统频率继续下降B．系统频率回升C．系统频率不变D．系统频率先升后降15．微机故障录波只记录（）A．事故情况下的全部过程B．装置起动后一段时间波形C．故障前后若干周期的波形D．故障时的开关动作过程二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
7月自学考试模拟、数字及电力电子技术试卷及答
(1>写出触发器的状态方程；
(2>在题29(b>图中画出Q、P1及P2的波形。设触发器的起始状态为0。
30．分析题30图所示时序电路。要求写出各触发器的状态方程，画出X=l时的状态图<按Q2Q1排列），并说明X=l时的逻辑功能。
31．题31图所示电路中，74161为同步4位二进制加计数器， 为异步清零端 为同步置数端。
15．将固定的直流电压变成可调的直流电压称为( >
A．整流B．斩波C．变频D．逆变
第二部分非选择题
二、填空题<本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。错填、不填均无分。
16．放大电路的静态工作点设置不合适，易产生____失真。
17．长尾式差动放大电路中，发射极电阻R。越大，抑制____信号的能力越强。
换流
第十二章：脉宽调制逆变器
逆变概念、分类
第十三章：交流电压调整器和周波变换器
(1>画出题31(a>图所示电路的状态转换图，指出为几进制计数器？
(2>指出题31(b>图为几进制计数器？
32．题32图所示单相半波可控整流电路带电阻性负载。
(1>绘出α=30°时ugk、ud、id波形；
(2> Ud在0～udmax间变化d的移相范围。
33．题33图所示单相桥式全控整流电路，工作在逆变状态。
8．逻辑函数F(A，B，C，D>=∑(4，5，6，12，13，14>，其约束条件为BC =0，则最简与或式为( >
9．题9图为TTL逻辑门，其输出F为( >
题9图
10．题10图为触发器的状态图，该触发器为( >
电工电子技术基础与技能练习题库与答案
电工电子技术基础与技能练习题库与答案一、判断题（共100题，每题1分，共100分）1.装用漏电保护器，是属于绝对保证安全技术措施。
A、正确B、错误正确答案：B2.正弦交流电路中，视在功率是电路中有功功率与无功功率之和。
A、正确B、错误正确答案：B3.晶体管可用较小电流控制较大电流。
A、正确B、错误正确答案：A4.电容器上所标明的电容值就是该电容器的实际电容。
A、正确B、错误正确答案：B5.磁感应强度是矢量，磁场强度是标量。
A、正确B、错误正确答案：B6.接触器互锁是指当一接触器得电动作时，通过其常闭辅助触点使另一接触器不能得电动作。
A、正确B、错误正确答案：A7.三相发电机各相绕组的始端和末端之间的电压称为相电压。
A、正确B、错误正确答案：A8.初相角的范围应是-360°—360°。
A、正确B、错误正确答案：B9.在三相异步电动机正反转电路中，用复合按钮能够保证实现可靠联锁。
A、正确B、错误正确答案：A10.测量交流电压主要采用电磁式电压表，电压表必须与被测电路并联。
A、正确B、错误正确答案：A11.模拟式万用表主要由测量机构（表头）、电子线路和转换开关三部分组成。
A、正确B、错误正确答案：A12.发光二极管和光敏电阻是利用半导体的光敏特性制成的。
A、正确B、错误正确答案：A13.机械特性决定电机稳定运行、起动、制动以及转速调节的工作情况。
A、正确B、错误正确答案：A14.直接接触触电是指因电气设备发生故障条件下的接触电压或跨步电压造成的触电。
A、正确B、错误正确答案：B15.电焊变压器（交流弧焊机）是一种特殊的降压变压器。
空载时输出电压为30V左右，而在有载时电压约在60-75V。
A、正确B、错误正确答案：B16.使用万用表测量过程中，根据需要可以随意转换开关选择量程。
A、正确B、错误正确答案：B17.发射结正向偏置的晶体管一定工作在放大状态。
A、正确B、错误正确答案：B18.在任一段电路中，没有电压就一定没有电流，有电压就一定有电流。

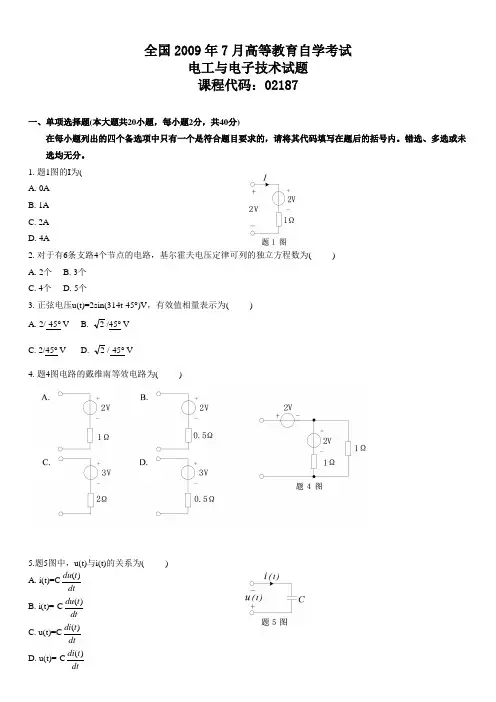

全国2009年7月高等教育自学考试电工与电子技术试题.doc
全国2009年7月高等教育自学考试电工与电子技术试题 课程代码：02187一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1. 题1图的I 为( A. 0A B. 1A C. 2A D. 4A2. 对于有6条支路4个节点的电路，基尔霍夫电压定律可列的独立方程数为( ) A. 2个 B. 3个C. 4个D. 5个3. 正弦电压u(t)=2sin(314t-45°)V ，有效值相量表示为( ) A. 2/-45° V B. 2/45° V C. 2/45° VD. 2/-45° V4. 题4图电路的戴维南等效电路为( )5.题5图中，u(t)与i(t)的关系为( )A. i(t)=C dt t du )(B. i(t)=-C dt t du )( C. u(t)=Cdt t di )(D. u(t)=-Cdtt di )(6.题6图中，已知Z1的P=1W，则Z2的Q为( )A. 1varB. 0varC. 2varD. 4var7. 题7图中ab端的等效阻抗为( )A. (1+j)ΩB. (1-j2)ΩC. (1-j)ΩD. (1+j2)Ω8. 题8图的U是( )A. 2VB. -2VC. 4VD. -4V9. 用来确定磁场与电流之间关系的辅助物理量是( )A. 磁感应强度B. 磁场强度C. 磁动势D. 磁导率10. 磁通的单位是( )A. TB. A/mC. WbD. H/m11. 可用于制造电机铁芯的材料是( )A. 硅钢片B. 碳钢C. 铝镍钴合金D. 硬磁铁氧体12. 已知变压器的满载电压为220V，其空载电压一般为( )A. 210～220VB. 220～233VC. 227～233VD. 220～227V13. 三相异步电动机的反接制动和能耗制动相比较，其制动电流和制动速度一般是( )A. 制动电流大、制动速度慢B. 制动电流大、制动速度快C. 制动电流小、制动速度快D. 制动电流小、制动速度慢14. 可用于操作者发控制信号的电器是( )A. 按钮B. 行程开关C. 熔断器D. 热继电器15. 中间继电器中的常开触头图形符号是( )16. 电工仪表准确度有( )A. 0.1级、0.5级B. 0.2级、0.3级C. 0.4级、1.0级D. 2级、2.5级17. 题示逻辑状态表对应的逻辑关系式是( )A. F=ABB. F=ABC. F=A+BD. F=BA18. J-K触发器为0态的条件是( )A. J=0、K=0B. J=0、K=1C. J=1、K=0D. J=1、K=119. 可控RS触发器，S=1，R=0，则输出为( )A. 不变B. 0C. 1D. 不定20. 在P型和N型半导体中多数载流子分别是( )A. 电子、电子B. 空穴、空穴C. 电子、空穴D. 空穴、电子二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。
(全新整理)7月全国自考电工与电子技术试卷及答案解析
全国2018年7月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．理想电流源的外接电阻逐渐增大，则它的端电压（）A．逐渐升高B．逐渐降低C．先升高后降低D．恒定不变2．题2图电路中电压U为（）A．-50VB．-10VC．10VD．50V3．题3图电路中，已知I S=2A，U S=6V，R=6Ω，则电流I为（）A．-2/3AB．-0.5AC．4/3AD．1.5A4．将题4图中电路化简为一个电压源U S和电阻R S串联的最简等效电路，其中U S和R S分别为（）A．U S=2V，R S=1ΩB．U S=1V，R S=2ΩC．U S=2V，R S=0.5ΩD．U S=1V，R S=1Ω5．若Q L和Q C分别为电路中电感和电容产生的无功功率，则该电路总的无功功率Q可表示为（）A．Q=|Q C|-|Q L| B．Q=Q C-Q L12 C ．Q=|Q L |-|Q C | D ．Q=Q L +Q C6．电路如题6图所示，已知I 1=3A ，I 2=8A ，I 3=4A 则电流I 等于（ ） A ．1A B ．5A C ．7A D ．15A7．为了提高感性负载电路的功率因数，通常采用的方法有（ ） A ．串联电感 B ．串联电容C ．并联电感D ．并联电容8．在三相四线制供电系统中，电源线电压与相电压的相位关系为（ ） A ．线电压滞后于对应相电压120° B ．线电压超前于对应相电压120° C ．线电压滞后于对应相电压30°D ．线电压超前于对应相电压30°9．若变压比为10的理想变压器（不考虑损耗）原边电压为220V ，原边电流为0.44A ，则该变压器副边的负载阻抗模为（ ） A ．5Ω B ．50ΩC ．250ΩD ．500Ω10．若电源频率为50Hz ，三相异步电动机的额定转速n N =940r/min ，则其额定转差率为（ ）A ．2％B ．4％C ．6％D ．8％11．对于△联结的电动机，设I S 、T S 为直接起动时的起动电流和起动转矩，I SY 、T SY 为 Y －△起动时的起动电流和起动转矩，则有（ ） A ．31I I S SY =，31T T S SY = B ．31I I S SY =，31T T S SY =C ．31I I S SY =，31T T S SY =D ．31I I S SY =，31T T S SY =12．在电气自动控制电路中，热继电器可以实现（ ） A ．短路保护B ．失压保护C．欠压保护D．过载保护13．题13图所示电路中，电压U O为（）A．-21VB．-12VC．-9VD．-3V14．已知某NPN型晶体管处于放大状态，测得其三个电极的电位分别为6V、9V和6.3V，则三个电极分别为（）A．发射极、基极和集电极B．基极、发射极和集电极C．集电极、基极和发射极D．集电极、发射极和基极15．题15图所示电路中，已知V CC=12V，R C=3kΩ，晶体管β=50，且忽略U BE，若要使静态时U CE=6V，则R B应取（）A．200kΩB．300kΩC．360kΩD．600kΩ16．运算放大器如题16图所示，该电路的电压放大倍数为（）A．0B．1C．2D．∞17．在题17图所示单相桥式整流电路中，二极管D承受的最高反向电压是（）A．10VB．14.14VC．20VD．28.28V18．在题18图中，能使F恒为逻辑1的逻辑门是（）319．逻辑电路如题19图所示，已知输入波形A为脉冲信号，则输出F的波形为（）A．与A相同的脉冲信号B．与A反相的脉冲信号C．低电平0D．高电平120．题20图所示各触发器的初态为逻辑0，在C脉冲到来后，Q的状态仍保持不变的是（）二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。
07年电子电工对口高考试卷解析
绝密★启用前江苏省2007年普通高校单独招生统一考试试卷电子电工专业综合理论本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
第Ⅰ卷1至4页，第Ⅱ卷5至14页；两卷满分300分；考试时间150分钟。
第Ⅰ卷（共120分）注意事项：1．答第Ⅰ卷前，考生务必将自己的姓名、考试证号、考试科目用铅笔涂在答题卡上。
2．每小题选出答案后，请用铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
如果答案不涂写在答题卡上，成绩无效。
3．题号前有“*”标志的为电子专业考生的答题，电工专业考生不得解答；题号前有“▲”标志的为电工专业考生的答题，电子专业考生不得解答。
一．选择题（本大题共18小题，每小题5分，共90分。
请将唯一正确的答案填涂在答题卡上）1.在图1-1所示的电路中，电压U 的值为：A ．-8VB ．8VC ．-4VD ．4V图2．在图1-2所示的电路中，说法正确的是：A ．R 取45Ω时吸收功率最大B ．R 取5Ω时吸收功率最大C ．R 取10Ω时吸收功率最大D ．R 取450Ω时吸收功率最大 3. 电路如图1-3所示，U ab 的值是：A .8VB .−8VC .10VD .−10V4．电路中某元件两端的电压和流过它的电流分别为)314cos(100t u =V 和)90314sin(2 +=t i A ，则该元件可视为： A ．纯电感性元件B ．纯电容性元件C ．纯电阻性元件D ．无法确定5．在日常的低压供电系统中，下列说法正确的是：A ．单相负载要接在相线和相线之间B ．单相负载要接在相线和中性线之间C ．对称三相负载必须用三相四线制供电D ．不对称三相负载必须用三相三线制供电 6.对正弦交流电路计算，下列表达式中正确的是：A UA ．21U U U +=B ．I U Z =C ．IU Z = D ．i uZ =7．图1-4给出了锗二极管和硅二极管的伏安特性曲线。
其中硅二极管的特性曲线是由： A ．a 和c 组成 B ．a 和d 组成 C ．b 和c 组成 D ．由b 和d 组成 8．在图1-5所示电路中，若电阻R 短路，则：A ．输出电压U 0将升高B ．变为半波整流、电容滤波电路C ．电容C 因过电压而被击穿D ．稳压管或二极管因过流而损坏9．在图1-6所示电路中，C 断开对电路性能产生的影响是： A ．静态工作点下移 B ．增大放大倍数 C ．减小输入电阻 D ．增大输出电阻图1-6 图1-710．在图1-7所示电路中，级间反馈的反馈类型是：A ． 电压串联正反馈B ．电压串联负反馈 C. 电压并联正反馈D ．电流串联负反馈11．在图1-8中，各元件参数合理，若要构成振荡电路，其正确的接法是： A ．1与3相接，2与4相接 B ．1与5相接，2与3相接 C ．1与3相接，2与5相接D ．1与5相接，2与4相接12．图1-9所示电路的电压放大倍数是：图1-8A ．100B ．-101C ．-100D ．10113．时钟脉冲在数字电路中的作用是： A ． 输入信号 B ．清零信号 C. 抗干扰信号 D ．指挥整个数字系统协同工作的主控脉冲14．将2mA 的电流表、1.5V 的电池和适当的可调电阻相串联，组成一只简易欧姆表。
7月全国电工与电子技术自考试题及答案解析
全国2019年7月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题（在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题2分，共30分）1•把下图1所示的电路用下图2所示的等效电压源代替，该等效电压源的参数为（）。
A. E o=1V,R o=2 QB. E o=2V,R o=1 QC. E o=2V,R o=O.5 QD. E o=1V,R o=1 Q2. 在图示电路中，已知：E=9V,l k=6mA，当电压源E单独作用时，通过R L 的电流是1mA ,那么当电压源E和电流源I k共同作用时，通过电阻R L的电流I L是（）。
A. 3mAB. 4mAC. - 3mAD. - 4mA3. 已知单相交流电路中某负载无功功率为3kVar,有功功率为4 kW，则其视在功率为（）。
A. 1kVAB.7kVAC.5kVAD.0kVA4. 某交流电路中，电感L与电阻R串联，已知感抗X L=7.07 Q,电阻R=7.07 Q,则其串联等效阻抗|Z|为（）。
A. 14.14 QC.7.07 Q5.某三相交流电源的三个电动势接成星形时线电压有效值为6.3kV，若将它接成三角形，贝U线电压有效值为（）。
A.6.3kVC.3.64kV6.一单相变压器额定容量为电流为（）。
B.10.9kVD.4.46kV50kVA ,额定电压为10000/230V。
则此变压器的原边绕阻的额定B.10 QD.0 QA.5A C.50AB.217A D.20A7.有一单相照明变压器，容量为10kVA,电压为3000/220V。
今欲在副边接上60W、220V的( )。
A. 1mA B. OmA C. 1A D. 3mA11. 在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方 法是（ ）。
A. 正确的B. 不正确的C. 耦合电容视为短路是正确的，直流电源视为短路则不正确。
07年上半年—维修电工技师理论知识试卷
维修电工技师理论知识复习题（0077）一、填空题（第1～20题。
请将正确答案填入题内空白处。
每题1分，共20分。
）1、开关量输出模块的输出形式有继电器输出、晶闸管输出和晶体管输出三种。
2、晶闸管的导通条件可定性地归纳为阳极正偏和门极正偏。
3、单相可控硅整流电路可分为单相半波、单向桥式和单向全波可控整流电路。
4、变压器油的酸值和水溶性酸与油的使用寿命有关，并直接影响着变压器的固体绝缘特性。
5、我国已在秦山，大亚湾建成两座核电站，近期又在连云港建设一座新核电站。
6、工厂高压线路的继电保护中,起动继电器与电流互感器之间的连接方式,主要有两相两继电器连接方式和二相一继电器连接方式。
7、选择高压一次设备时，必须满足一次电路正常条件下和短路故障条件下工作要求，同时设备应工作安全可靠，运行维护方便，投资经济合理。
8、、预告信号一般采用警铃，事故信号一般采用蜂鸣器。
9、电压互感器的二次负载，包括二次所接的各种测量仪表、信号灯和继电器以及二次回路的线路中的全部损耗。
10、变压器两绕组相距越远匝锤漏磁场越多，两绕组的短路电压越大，降越大。
11、变压器安装完毕后，应在储油柜上用气压或油压进行整体密封试验，其压力为油箱盖上能承受0.3mpa 压力，试验持续时间 24小时，应无渗漏。
12、采用电缆沟方式敷设电缆时，对有防爆防火要求的明敷电缆，应采用埋沙敷设。
13、交流电动机的起动电流值大小和电机端电压及电机本身阻抗有关。
14、微机保护中的滤波有两种方案，一种是传统的模拟滤波器，一种是数字滤波器。
15、对某个元器件进行的故障发现和定位为元器件检测，对模拟系统故障的模拟程序和数据的处理来判断硬件是否存在缺陷为成组功能检测。
16、电动机微机保护中用电动机转换开关和相电流构成堵转保护。
17、变压器过励磁后，铁损随频率下降而增加，并与电压上升的平方值成比例增加。
18、步进阶梯的常用状态有单流程、选择性分支与汇合、并行性分支与汇合和跳转循环四种。
