简述发动机总体构造
发动机总体构造
一、引言
发动机是现代交通工具的核心部件之一，它负责将燃料的化学能转化为机械能，驱动车辆运动。
发动机的总体构造直接关系到其性能和效率，因此对于发动机总体构造的研究和了解是非常重要的。
二、发动机的分类
根据不同的工作原理和形式，发动机可以分为内燃机和外燃机两大类。
内燃机又可以分为汽油机和柴油机，外燃机又可以分为蒸汽机和燃气轮机。
本文主要讨论内燃机，其中以汽油机为例进行说明。
三、汽油机的总体构造
汽油机是一种利用汽油燃料进行燃烧的内燃机。
其总体构造主要包括以下几个部分：
1. 缸体
缸体是汽油机的主体结构之一，它通常由铸铁或铝合金制成。
缸体内部设有气缸，用于容纳活塞和气门等零部件。
缸体的结构设计直接影响到汽缸的密封性和散热性能。
2. 活塞与连杆
活塞是汽油机的运动部件之一，它通过气缸内的往复运动来实现燃烧室的容积变化。
活塞通常由铝合金制成，具有较好的轻量化和导热性能。
活塞与连杆通过销轴连接，连杆再与曲轴连接，形成运动传递链条。
3. 曲轴与凸轮轴
曲轴是汽油机的核心部件之一，它通过连杆将活塞的往复运动转化为旋转运动，从而驱动车辆前进。
曲轴通常由合金钢制成，具有较高的强度和硬度。
凸轮轴则用于控制气门的开闭时间和行程，以实现进气、压缩、燃烧和排气等工作过程。
4. 气门与气门机构
气门是汽油机进气和排气的关键部件，它通过气门机构的控制实现开闭。
气门机构通常由凸轮轴和气门弹簧等部件组成，它们协同工作，使气门按照规定的时间和行程进行开闭，以实现气缸内气体的进出。
5. 点火系统和供油系统
点火系统是汽油机燃烧的关键部件，它通过产生火花来点燃燃料混合气。
常见的点火系统有电器式点火系统和压电式点火系统。
供油系统则负责将汽油喷入气缸内，以与空气混合形成可燃混合物。
6. 冷却系统和润滑系统
冷却系统和润滑系统是汽油机的两个重要辅助系统。
冷却系统通过循环冷却液，将发动机产生的热量带走，以保持发动机的工作温度。
润滑系统则通过循环润滑油，减少发动机各部件之间的摩擦，保证其正常运转。
四、汽油机的工作原理
汽油机的工作原理可简单概括为四个过程：进气、压缩、燃烧和排气。
具体而言，汽油机的工作过程如下：
1.进气过程：活塞下行，气缸内形成负压，进气门打开，混合气通过进气道进
入气缸。
2.压缩过程：活塞上行，气缸内的混合气被压缩，体积减小，压力和温度升高。
3.燃烧过程：混合气被点火系统点燃，燃烧产生高温高压气体，推动活塞向下
运动。
4.排气过程：活塞上行，气缸内的废气通过排气门排出，同时进气门关闭，准
备下一循环。
五、发动机的发展趋势
随着科技的不断进步，发动机的发展也在不断演进。
未来发动机的发展趋势主要包括以下几个方面：
1.节能环保：发动机的燃料效率将进一步提高，以减少对有限资源的依赖，并
减少对环境的污染。
2.轻量化：发动机的重量将进一步减轻，以提高车辆的整体性能和燃油经济性。
3.智能化：发动机将更加智能化，通过传感器和控制系统实现自动化调节和优
化，提高动力输出和驾驶体验。
4.电动化：电动发动机将成为未来发展的重要方向，以减少对传统燃料的依赖，
提高能源利用效率。
六、总结
发动机总体构造是发动机性能和效率的基础，对于理解和研究发动机至关重要。
本文以汽油机为例，对其总体构造进行了详细介绍，并简要讨论了发动机的工作原理和未来发展趋势。
希望通过本文的阐述，读者能对发动机总体构造有更深入的了解。
发动机的组成及工作原理
发动机的组成及工作原理引言概述：发动机是现代交通工具中不可或者缺的关键部件，它负责将燃料转化为动力，驱动车辆运行。
本文将对发动机的组成及工作原理进行详细阐述，匡助读者更好地理解发动机的运行机制。
正文内容：1. 发动机的组成1.1 缸体和缸盖：发动机的基本结构，用于容纳活塞、气门和其他关键部件。
1.2 活塞和连杆：活塞在缸体内上下运动，通过连杆将运动转化为旋转运动。
1.3 曲轴和凸轮轴：曲轴将连杆的旋转运动转化为输出轴的旋转运动，凸轮轴控制气门的开闭。
1.4 气门温和门机构：气门控制进出气体的流动，气门机构负责使气门按照规定的时序工作。
1.5 燃油系统和点火系统：燃油系统负责将燃料输送到燃烧室，点火系统提供火花点燃混合气。
2. 发动机的工作原理2.1 进气冲程：活塞下行，气门开启，汽缸内产生负压，进气门打开，混合气进入燃烧室。
2.2 压缩冲程：活塞上行，气门关闭，混合气被压缩，增加燃烧效率。
2.3 燃烧冲程：活塞上行至顶点时，点火系统点燃混合气，产生爆炸，推动活塞下行。
2.4 排气冲程：活塞下行，气门开启，废气从排气门排出，为下一个工作循环做准备。
2.5 循环重复：上述四个冲程循环进行，驱动曲轴旋转，输出动力。
总结：从组成和工作原理来看，发动机是一个复杂的系统，由多个部件协同工作实现动力输出。
发动机的组成包括缸体、活塞、曲轴等关键部件，而工作原理则涉及进气、压缩、燃烧和排气四个冲程。
通过深入理解发动机的组成和工作原理，我们可以更好地理解其运行机制，为日常维护和故障排除提供指导。
同时，对于汽车创造商和工程师而言，深入研究发动机的组成和工作原理也是提升发动机性能和燃油效率的关键。
四冲程汽油发动机的总体构造
四冲程汽油发动机的总体构造
四冲程汽油发动机是一种常见的内燃机，具有以下总体构造：
1. 气缸和活塞：
-发动机通常由多个气缸组成，每个气缸内有一个活塞。
-活塞通过曲轴与其他部件连接，并在气缸内上下运动。
2. 曲轴和连杆：
-曲轴是发动机的主要运动部件之一，由连杆、主轴和曲柄等组成。
-连杆将活塞与曲轴连接在一起，通过活塞上下运动将线性运动转换为旋转运动。
3. 气门系统：
-气门系统负责控制气缸内气门的开闭，以控制燃气的进出。
-气门通常由凸轮轴和气门托架组成，通过凸轮轴的旋转来驱动气门运动。
4. 燃油供给系统：
-燃油供给系统负责将燃油输送到发动机中进行燃烧。
-发动机通常使用燃油喷射系统，如多点燃油喷射系统或直喷系统。
5. 点火系统：
-点火系统通过产生高压电火花来点燃混合气，引发燃烧。
-点火系统包括点火线圈、点火塞和点火控制单元。
6. 冷却系统：
-冷却系统负责降低发动机温度，防止过热。
-发动机通常通过循环冷却液来散热，循环冷却液经过散热器进行冷却。
7. 排气系统：
-排气系统负责将燃烧后的废气从发动机排出。
-排气系统通常包括排气管、氧传感器和催化转化器等。
8. 润滑系统：
-润滑系统负责减少发动机内摩擦并提供润滑。
-发动机常用油泵将润滑油润滑分配到各个运动部件上。
以上是四冲程汽油发动机的总体构造。
每个部件的设计和功能都经过
精心的考虑和优化，以确保发动机的正常运行和高效性能。
发动机工作原理和总体构造
发动机工作原理和总体构造发动机是一种将化学能转化为机械能的装置，是现代机械设备和交通工具中最重要的部件之一、发动机的工作原理和总体构造是让发动机能够高效地完成能量转换的核心。
发动机的工作原理：发动机的工作原理是通过燃烧燃料产生高温和高压气体，利用气体的膨胀驱动活塞进行往复运动，最终将热能转化为机械能。
通常情况下，发动机的循环过程主要包括四个阶段：吸气、压缩、燃烧和排气。
1.吸气阶段：活塞下行时，气缸内的气门开启，通过缸内压力差将混合气吸入气缸内。
发动机中的一部分能量通过吸气泵提供，另一部分能量则来自高速气流的动能。
2.压缩阶段：活塞上行压缩混合气，将混合气紧密堆积在气缸顶部。
在此过程中，混合气的压力和温度逐渐增加，形成压缩空燃比。
3.燃烧阶段：在活塞上行到达顶点时，发动机的点火系统会引发火花，点燃空燃比。
燃烧的高温高压气体会迅速膨胀，推动活塞向下运动。
4.排气阶段：活塞再次上行，并将燃烧产生的废气从气缸中排出。
这一过程中，排气门会打开，让废气通过排气管排出。
发动机的总体构造：1.活塞与气缸：活塞是发动机中的关键部件，通过向上下运动从而改变气缸内的空间容积。
活塞与气缸之间的螺纹连接确保密封性能，并通过活塞环保持与气缸壁的接触。
2.曲轴与连杆：曲轴与连杆构成了发动机的运动机构。
曲轴负责将活塞的往复运动转化为旋转运动。
曲轴基座上通过轴承安装了连杆，连杆与活塞销通过销轴销连接。
3.气门与凸轮轴：气门与凸轮轴的设计决定了进气与排气过程。
凸轮轴通过传动装置与曲轴相连，从而通过凸轮的转动来控制气门的开关。
4.燃油系统与点火系统：燃油系统提供燃料供给，点火系统则引发火花点燃混合气。
燃油系统包括燃油泵、喷油嘴和油箱等组件，而点火系统则包括火花塞、点火线圈和点火开关等部分。
5.附件系统：附件系统包括发电机、空调压缩机、水泵和风扇等。
这些附件需要通过曲轴通过传动装置来提供动力，并为发动机提供电力和冷却。
总之，发动机的工作原理是通过燃料的燃烧将热能转化为机械能，从而驱动机械设备和交通工具的运行。

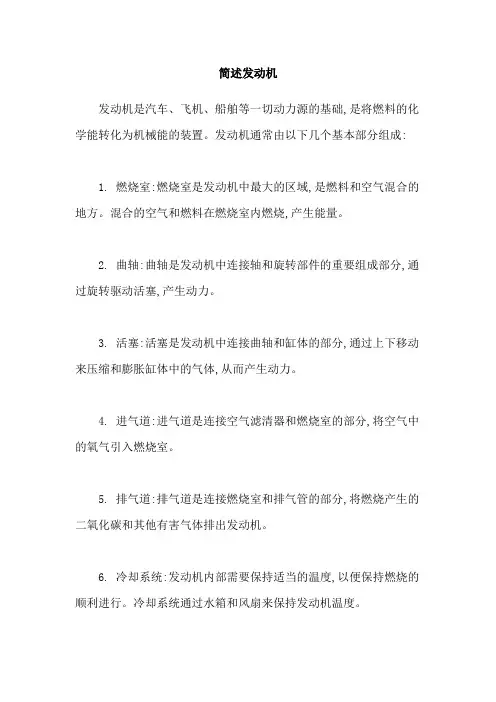

简述发动机
简述发动机
发动机是汽车、飞机、船舶等一切动力源的基础,是将燃料的化学能转化为机械能的装置。
发动机通常由以下几个基本部分组成:
1. 燃烧室:燃烧室是发动机中最大的区域,是燃料和空气混合的地方。
混合的空气和燃料在燃烧室内燃烧,产生能量。
2. 曲轴:曲轴是发动机中连接轴和旋转部件的重要组成部分,通过旋转驱动活塞,产生动力。
3. 活塞:活塞是发动机中连接曲轴和缸体的部分,通过上下移动来压缩和膨胀缸体中的气体,从而产生动力。
4. 进气道:进气道是连接空气滤清器和燃烧室的部分,将空气中的氧气引入燃烧室。
5. 排气道:排气道是连接燃烧室和排气管的部分,将燃烧产生的二氧化碳和其他有害气体排出发动机。
6. 冷却系统:发动机内部需要保持适当的温度,以便保持燃烧的顺利进行。
冷却系统通过水箱和风扇来保持发动机温度。
通过以上几个部分的简单组合,发动机可以产生足够的动力,驱动汽车、飞机、船舶等交通工具行驶或飞行。

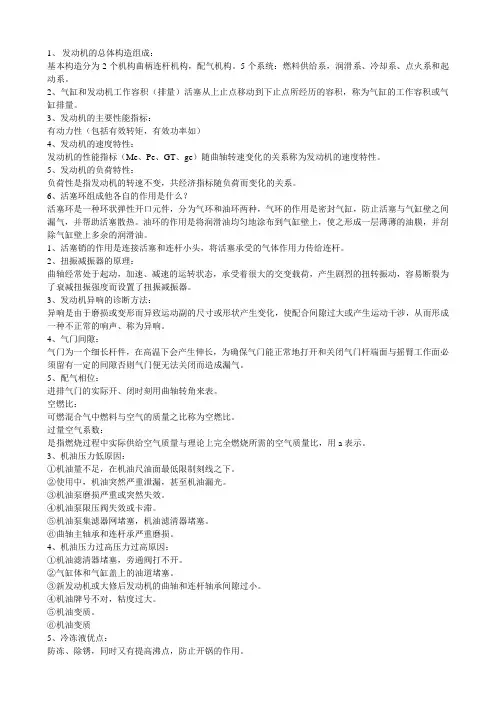

发动机的总体构造组成
1、发动机的总体构造组成：基本构造分为2个机构曲柄连杆机构，配气机构。
5个系统：燃料供给系，润滑系、冷却系、点火系和起动系。
2、气缸和发动机工作容积（排量）活塞从上止点移动到下止点所经历的容积，称为气缸的工作容积或气缸排量。
3、发动机的主要性能指标：有动力性（包括有效转矩，有效功率如）4、发动机的速度特性：发动机的性能指标（Me、Pe、GT、ge）随曲轴转速变化的关系称为发动机的速度特性。
5、发动机的负荷特性：负荷性是指发动机的转速不变，共经济指标随负荷而变化的关系。
6、活塞环组成他各自的作用是什么？活塞环是一种环状弹性开口元件，分为气环和油环两种，气环的作用是密封气缸，防止活塞与气缸壁之间漏气，并帮助活塞散热。
油环的作用是将润滑油均匀地涂布到气缸壁上，使之形成一层薄薄的油膜，并刮除气缸壁上多余的润滑油。
1、活塞销的作用是连接活塞和连杆小头，将活塞承受的气体作用力传给连杆。
2、扭振减振器的原理：曲轴经常处于起动，加速、减速的运转状态，承受着很大的交变载荷，产生剧烈的扭转振动，容易断裂为了衰减扭振强度而设置了扭振减振器。
3、发动机异响的诊断方法：异响是由于磨损或变形而异致运动副的尺寸或形状产生变化，使配合间隙过大或产生运动干涉，从而形成一种不正常的响声、称为异响。
4、气门间隙：气门为一个细长杆件，在高温下会产生伸长，为确保气门能正常地打开和关闭气门杆端面与摇臂工作面必须留有一定的间隙否则气门便无法关闭而造成漏气。
5、配气相位：进排气门的实际开、闭时刻用曲轴转角来表。
空燃比：可燃混合气中燃料与空气的质量之比称为空燃比。
过量空气系数：是指燃烧过程中实际供给空气质量与理论上完全燃烧所需的空气质量比，用a表示。
3、机油压力低原因：①机油量不足，在机油尺油面最低限制刻线之下。
②使用中，机油突然严重泄漏，甚至机油漏光。
③机油泵磨损严重或突然失效。
④机油泵限压阀失效或卡滞。
⑤机油泵集滤器网堵塞，机油滤清器堵塞。
汽油发动机的总体构造
汽油发动机的总体构造
汽油发动机的总体构造通常包括以下几个主要部分：
1. 缸体和活塞：汽油发动机通常有多个缸体，每个缸体内装有一个活塞。
缸体是发动机的主要
外壳，用于容纳气缸和活塞，并支持其他发动机部件。
2. 曲轴和连杆：曲轴是一个旋转轴，通过连杆与活塞连接。
当活塞向下运动时，曲轴就会旋转，将活塞运动转化为连续的旋转动力。
曲轴还负责驱动其他辅助部件，如发电机、水泵等。
3. 气门和凸轮轴：气门控制着气缸进出的空气燃气混合物。
凸轮轴通过凸轮的形状控制气门的
开闭，将燃料和空气混合物进入燃烧室并将废气排出。
4. 点火系统：点火系统用于在气缸内产生火花来点燃燃料和空气混合物。
它包括点火线圈、火
花塞和电控单元等组件。
5. 燃油系统：燃油系统负责将汽油从油箱送入发动机，并将其与空气混合，形成可燃的燃料和
空气混合物。
燃油系统包括燃油泵、燃油喷射器和燃油压力调节器等组件。
6. 冷却系统：发动机在运行时会产生大量热量，冷却系统通过循环冷却剂来控制发动机的温度，以防止过热。
冷却系统包括水泵、散热器和风扇等组件。
总体而言，汽油发动机主要通过内燃机原理将燃料和空气混合后进行点火燃烧，将化学能转化
为机械能，驱动车辆运动。
不同型号的汽油发动机在细节上可能会有所不同，但以上部分是构
成其总体构造的基本组成部分。
发动机总体结构
EQ6100-1：表示东风汽车工业公司生产，六缸，四冲程，直列，缸径100mm，水冷，区分1表示为第一种类型产品。
BJ492QA：表示北京汽车制造厂生产，四缸，四冲程，直列，缸径92mm，水冷，汽车用，区分符号A表示为变型产品。
1E65F：单缸，二冲程，缸径65mm，风冷，通用型。
CA6110：表示第一汽车集团公司生产，六缸，四冲程，直列，缸径110mm，水冷，基本型。
组成：蓄电池、起动机、起动继电器、点火开关等。
1.3.2国产内燃机型号编制规则
国家于1988年对内燃机名称和型号编制方法重新审定并颁布了国家标准（GB9417-88）。标准中规定了以下内容。
（1）内燃机名称按其所用的主要燃料命名：如汽油机、柴油机、煤油机等。
（2）内燃机型号应能反映内燃机主要结构特征及性能。型号由表示以下四项内容的符号组成：
2．外径千分尺
外径千分尺是比游标卡尺更精密的量具，其精度为0.0lmm。
规格有0～25mm、25～50mm、50～75mm、75～l00mm、100～125mm等规格。
外径千分尺固定套管上有两组刻线，两组刻线之间的横线为基线，基线以下为“毫米”刻线，基线以上为“半毫米”刻线；活动套管上沿圆周方向有50条刻线，每一条刻线表示0.01mm。
•(4)活动扳手
其开口尺寸能在一定的范围内任意调整，使用场合与开口扳手相同，但活动扳手操作起来不太灵活。
其规格是以最大开口宽度(mm)来表示的，常用有150mm、300mm等，通常是由碳素钢(T)或铬钢(Cr)制成的。
•(5)扭力扳手
•它是一种可读出所施扭矩大小的专用工具。
•其规格是以最大可测扭矩来划分的，常用的有294N·m、490N·m两种；
汽车发动机的工作原理及总体构造
汽车发动机的工作原理及总体构造
一、汽车发动机的工作原理
1.吸气：发动机的活塞下行时，活塞腔内的气门打开，通过气门进入
汽缸的混合气。
2.压缩：活塞上行时，活塞腔内的气门关闭，活塞将混合气压缩成高
压气体。
3.爆燃：在活塞接近顶死点时，火花塞产生火花，将混合气点燃爆炸，释放出能量。
4.排气：活塞下行时，废气通过排气门排出汽缸，为新的混合气提供
空间。
通过这四个基本过程循环运作，汽车发动机可以持续地产生动力，驱
动汽车运行。
二、汽车发动机的总体构造
1.气缸体系：汽缸是发动机燃烧的主要部分，通常由铁合金或铝合金
制成。
汽缸体内设置有活塞和气门，通过这些部件的运动来实现吸气、压缩、爆燃和排气的过程。
2.曲轴与连杆机构：曲轴是将活塞运动转化为有用功的装置，具有一
定的几何结构，可以将来自活塞的线性运动转化为旋转运动。
连杆连接活
塞与曲轴，将活塞的线性运动转化为曲轴的旋转运动。
3.气门机构：气门控制气缸内的进气和排气。
气门通过气门杆与凸轮
轴相连接，由凸轮轴的转动带动气门的开闭。
4.燃油供给系统：燃油供给系统包括燃油箱、燃油泵、喷油器等。
燃油从燃油箱经过燃油泵被送入汽缸，与空气混合后形成可燃气体。
此外，还有点火系统、冷却系统、润滑系统等辅助系统，保证发动机正常运行。
总之，汽车发动机通过吸气、压缩、爆燃和排气这四个基本过程，不断地将化学能转化为机械能，从而驱动汽车运行。
其总体构造包括气缸体系、曲轴与连杆机构、气门机构和燃油供给系统等。
这些构造相互配合，共同完成发动机的工作。
发动机的工作原理与总体构造
尾气排放
为了减少污染，发动机的尾气 处理技术不断升级，如三元催 化器和颗粒捕集器等。
发动机的排放与控制
发动机燃烧产生的尾气含有有害物质，为了减少对环境的影响，发动机配备了尾气处理装置，并通过各 种传感器和控制系统来优化性能和燃油消耗。
发动机的改进与发展
燃油效率
通过改进燃料喷射系统和气缸 内燃烧过程，提高发动机的燃 油效率。
电动化
随着电气技术的进步，越来越 多的汽车采用电动辅助系统或 者全电动动力系统。
燃料系统
燃料系统供应燃料到发动机，其中包括燃料 喷射装置和燃料供应系统。
气门与气门传动机构
气门控制进出气体的流动，气门传动机构使 气门与曲轴之间产生协调的开闭动作。
点火系统
点火系统提供火花以引燃燃料混合物，在燃 烧室内产生爆炸。
汽油发动机的工作原理
进气阶段
活塞下行时，进气门打开， 汽油与空气混合进入燃烧室。
发动机的工作原理与总体 构造
发动机是车辆的心脏，它通过内燃过程，将燃料转化为能量，驱动车辆前进。 本节将介绍发动机的工作原理和总体构造。
工作原理的概述
发动机通过燃烧燃料与空气混合物，产生高压力气体推动活塞，使曲轴旋转，将线性运动转换为旋转运 动，从而产生动力。
内燃发动机的基本组成部分
活塞与气缸
活塞在气缸内上下运动，通过连杆与曲轴相 连，将燃烧产生的能量转化为旋转动力。
压缩阶段
进气门关闭，活塞上行将混 合气体压缩，使其达到点火 的压力和温度。
燃烧与排气阶段
点火系统发出火花引燃混合 物，生成爆炸推动活塞向下 运动，同时排气门打开，将 废气排出。
柴油发动机的工作原理
1 压缩点火
柴油发动机通过将气缸内空气压缩到很高压力，然后喷射燃油以点火。
发动机的总体结构
发动机的总体结构发动机是一种用来将燃料能转化为机械能的装置，也是汽车、飞机、火车等交通工具的核心组件。
它的总体结构包括以下几个主要组成部分：气缸、活塞、连杆、曲轴、缸盖、缸体、汽门等。
首先，气缸是发动机中最基本的部件之一、一台发动机通常由4个、6个或8个气缸组成。
每个气缸内有一个活塞，它通过往复运动形成压缩和燃烧空间。
活塞上下运动时，吸入和压缩气缸中的混合气，并将其点燃，从而产生动力。
活塞通过连杆与曲轴相连。
连杆上的小头与活塞销相连，大头与曲轴销相连。
活塞通过往复运动带动连杆，实现燃料能的转化。
曲轴是发动机的主轴，也是重要的动力转换器。
它将往复运动的活塞通过连杆的帮助转换为旋转运动，驱动汽车或其他设备工作。
缸盖是安装在气缸顶端的大盖子，密封住气缸并提供了气缸盖的支撑。
它上面有气门座，气门通过它打开和关闭。
缸体是气缸的主体部分，其中有活塞和连杆运动的空间。
缸体一般由铸铁、铸钢等材料制成，以承受高温和高压的工作环境。
另外，发动机中的气门也是至关重要的组成部分。
气门通过开启和关闭来控制气缸内燃烧室的进、排气过程。
它们与凸轮轴相连，凸轮轴通过曲轴带动，使气门在适当的时机打开和关闭。
除了以上几个主要部件，发动机还有其他一些配件，如机油泵、冷却系统、进气和排气系统等。
机油泵用于循环润滑油，保持发动机各个活动部件的润滑效果，降低磨损。
冷却系统则通过循环冷却剂降低发动机的温度，防止过热。
进气系统负责将空气和燃料混合供给发动机进行燃烧，而排气系统则排出燃烧产生的废气。
总之，发动机的总体结构可以分为气缸、活塞、连杆、曲轴、缸盖、缸体、气门等主要组成部分，它们通过协同工作将燃料能转化为机械能，为交通工具提供动力。
同时，发动机还包括其他配件，如机油泵、冷却系统、进气和排气系统等，以保证发动机的正常运行和持久使用。
