混凝土泵车选型八大要素如何选择混凝土泵

合集下载

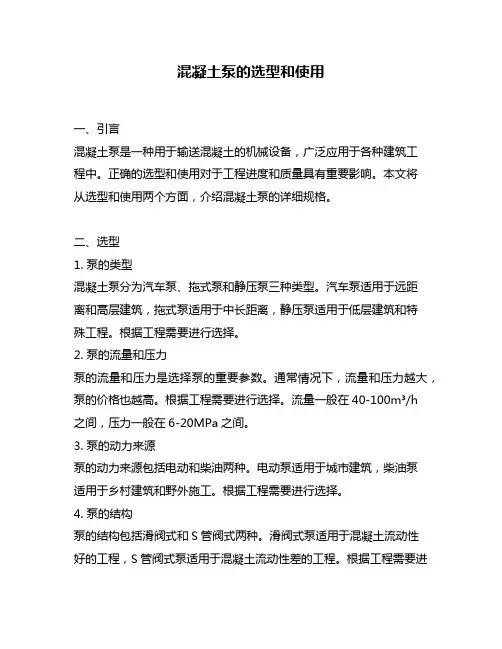

混凝土泵的选型和使用

混凝土泵的选型和使用

混凝土泵的选型和使用一、引言混凝土泵是一种用于输送混凝土的机械设备,广泛应用于各种建筑工程中。

正确的选型和使用对于工程进度和质量具有重要影响。

本文将从选型和使用两个方面,介绍混凝土泵的详细规格。

二、选型1. 泵的类型混凝土泵分为汽车泵、拖式泵和静压泵三种类型。

汽车泵适用于远距离和高层建筑,拖式泵适用于中长距离,静压泵适用于低层建筑和特殊工程。

根据工程需要进行选择。

2. 泵的流量和压力泵的流量和压力是选择泵的重要参数。

通常情况下,流量和压力越大,泵的价格也越高。

根据工程需要进行选择。

流量一般在40-100m³/h之间,压力一般在6-20MPa之间。

3. 泵的动力来源泵的动力来源包括电动和柴油两种。

电动泵适用于城市建筑,柴油泵适用于乡村建筑和野外施工。

根据工程需要进行选择。

4. 泵的结构泵的结构包括滑阀式和S管阀式两种。

滑阀式泵适用于混凝土流动性好的工程,S管阀式泵适用于混凝土流动性差的工程。

根据工程需要进行选择。

三、使用1. 安装前的准备(1)检查泵的各个部件是否完好,有无损坏或严重磨损。

(2)检查泵的管路是否完好,有无漏水或严重磨损。

(3)确认泵的安装位置和使用范围。

2. 安装(1)将泵放置于平整的地面上,使泵的各个部件处于正确的位置。

(2)根据泵的型号和工程要求连接好进出水管路。

(3)确认泵的电源或柴油供应是否正常,进行试运转。

3. 使用(1)启动泵前,应先开启进水阀门,确保泵内有足够的水。

(2)启动泵后,应先调整好泵的流量和压力,然后再进行混凝土输送。

(3)在使用过程中,应定期检查泵的各个部件是否正常,有无漏水或严重磨损。

4. 停机(1)停机前,应先关闭混凝土进水阀门,然后再关闭泵。

(2)停机后,应将泵内的水排空,清洗泵的各个部件,防止混凝土在泵内凝固。

四、注意事项1. 在使用过程中,应根据混凝土的流动性和泵的结构,选择合适的送浆管道和弯头。

2. 在使用过程中,应定期检查泵的各个部件是否正常,有无漏水或严重磨损。

混凝土泵车选型及规格

混凝土泵车选型及规格

混凝土泵车选型及规格一、前言混凝土泵车是一种特殊的建筑机械,它能够将混凝土从混凝土搅拌站输送到建筑工地上,大大提高了施工效率。

由于不同工地的施工要求不同,因此在选型和规格确定时需要考虑多种因素。

本文将从适用工地、泵送距离、泵送高度、泵送流量、泵送压力等多个方面进行详细介绍,以帮助读者更好地了解混凝土泵车的选型及规格。

二、适用工地1. 建筑工地建筑工地通常是混凝土泵车的主要应用场所,因此在选型时需要考虑建筑工地的具体情况,包括工地面积、地形、道路条件等。

如果工地面积较小,可以选择小型混凝土泵车;如果工地地形较为复杂,需要选择具有较好越野性能的混凝土泵车;如果工地道路条件较为狭窄,需要选择具有较小转弯半径的混凝土泵车。

2. 桥梁工地桥梁工地需要在桥梁上进行混凝土浇筑,因此需要选择具有较好爬坡性能和越桥能力的混凝土泵车。

另外,由于桥梁工地的施工高度较高,因此需要选择具有较好泵送高度的混凝土泵车。

3. 隧道工地隧道工地需要在较为狭窄的空间内进行混凝土浇筑,因此需要选择具有较小外形尺寸的混凝土泵车。

同时,由于隧道工地的施工距离较短,因此可以选择具有较小泵送流量和泵送压力的混凝土泵车。

三、泵送距离泵送距离是指混凝土从泵车到施工点的水平距离。

在选型时需要根据建筑工地的实际情况确定泵送距离,从而选择合适的混凝土泵车。

1. 短泵送距离对于泵送距离较短的建筑工地,可以选择小型混凝土泵车,如HBT40、HBT60等型号,其泵送距离一般在100m以内。

2. 中泵送距离对于泵送距离在100m~300m之间的建筑工地,可以选择中型混凝土泵车,如HBT80、HBT90等型号,其泵送距离一般在200m以内。

3. 长泵送距离对于泵送距离超过300m的建筑工地,需要选择大型混凝土泵车,如HBT120、HBT150等型号,其泵送距离一般在500m以内。

此外,还需要配备一定长度的输送管道,从而保证混凝土的正常输送。

四、泵送高度泵送高度是指混凝土从泵车到施工点的垂直高度。

如何选择适合自己的混凝土泵

如何选择适合自己的混凝土泵

如何选择适合自己的混凝土泵一、前言混凝土泵是混凝土输送的主要设备之一,广泛应用于各种建筑工程中。

它具有泵送距离远、泵送高度高、泵送效率高等优点,可以大大提高施工效率和质量。

但是,市场上的混凝土泵品牌和型号很多,如何选择适合自己的混凝土泵是很多工程施工者关注的焦点。

本文将从以下几个方面进行详细介绍,希望对大家选择混凝土泵有所帮助。

二、泵送距离和泵送高度1.泵送距离泵送距离是指混凝土泵从泵站到施工现场的水平距离。

一般来说,泵送距离越远,混凝土泵的功率就需要越大。

如果泵送距离比较短,可以选择小功率的混凝土泵,反之则需要选择大功率的混凝土泵。

2.泵送高度泵送高度是指混凝土泵从泵站到施工现场的垂直高度。

一般来说,泵送高度越高,混凝土泵的功率就需要越大。

如果泵送高度比较低,可以选择小功率的混凝土泵,反之则需要选择大功率的混凝土泵。

三、泵送效率和泵送能力1.泵送效率泵送效率是指混凝土泵单位时间内泵送的混凝土量。

一般来说,泵送效率越高,混凝土泵的功率就需要越大。

如果施工现场需要大量的混凝土,可以选择泵送效率较高的混凝土泵。

2.泵送能力泵送能力是指混凝土泵泵送混凝土的能力。

一般来说,泵送能力越强,混凝土泵的功率就需要越大。

如果需要泵送大颗粒的混凝土,可以选择泵送能力较强的混凝土泵。

四、泵送方式和轮胎型号1.泵送方式泵送方式分为往复式泵送和摆臂式泵送两种。

往复式泵送适合泵送距离较短的混凝土,摆臂式泵送适合泵送距离较远的混凝土。

如果施工现场的泵送距离比较短,可以选择往复式泵送的混凝土泵,反之则需要选择摆臂式泵送的混凝土泵。

2.轮胎型号轮胎型号是指混凝土泵上使用的轮胎型号。

一般来说,轮胎型号越大,混凝土泵的承载能力就越大。

如果需要泵送大颗粒的混凝土或者泵送距离较远,可以选择轮胎型号较大的混凝土泵。

五、维护和保养为了保证混凝土泵的正常运行和延长使用寿命,需要对混凝土泵进行定期的维护和保养。

具体措施包括:1.定期清洗混凝土泵的内部和外部,避免混凝土泵内部积存混凝土和腐蚀物。

工程用混凝土泵车规格型号

工程用混凝土泵车规格型号

工程用混凝土泵车规格型号一、引言混凝土泵车是一种重要的工程机械设备,广泛应用于各种建筑工程、桥梁工程、水利工程等领域。

因此,规格型号的选择对于工程的顺利进行至关重要。

本文将从工程用混凝土泵车的性能、规格尺寸、操作要求等方面,进行详细的规格说明。

二、性能参数1.泵送压力:泵送压力应根据不同工程要求进行选择,一般应在10-20MPa之间。

2.泵送距离:泵送距离应根据不同工程要求进行选择,一般应在50-300m之间。

3.泵送高度:泵送高度应根据不同工程要求进行选择,一般应在30-150m之间。

4.泵送流量:泵送流量应根据不同工程要求进行选择,一般应在40-80m³/h之间。

5.最大水平距离:最大水平距离应根据不同工程要求进行选择,一般应在300-500m之间。

6.最大垂直距离:最大垂直距离应根据不同工程要求进行选择,一般应在150-200m之间。

7.最大输送颗粒:最大输送颗粒应根据不同工程要求进行选择,一般应在25-30mm之间。

8.转塔角度:转塔角度应根据不同工程要求进行选择,一般应在360度之间。

9.泵送缸径:泵送缸径应根据不同工程要求进行选择,一般应在200-230mm之间。

10.泵送活塞行程:泵送活塞行程应根据不同工程要求进行选择,一般应在1600-1800mm之间。

三、规格尺寸1.整机尺寸:整机尺寸应根据不同工程要求进行选择,一般应在11-15m之间。

2.整机高度:整机高度应根据不同工程要求进行选择,一般应在4-5m 之间。

3.整机宽度:整机宽度应根据不同工程要求进行选择,一般应在2.5-3m之间。

4.重量:重量应根据不同工程要求进行选择,一般应在25-40吨之间。

5.轮距:轮距应根据不同工程要求进行选择,一般应在4-5m之间。

6.轮胎规格:轮胎规格应根据不同工程要求进行选择,一般应在11.00-20之间。

7.泵送管道直径:泵送管道直径应根据不同工程要求进行选择,一般应在125-150mm之间。

混凝土泵车选购指南

混凝土泵车选购指南

混凝土泵车选购指南一、前言混凝土泵车是建筑施工中不可或缺的重要设备,它可以将混凝土通过高压输送管道输送到目标施工现场,提高施工效率,节省人力物力成本。

但是在选购混凝土泵车时,很多人不知道该从哪些方面去考虑。

本文将从以下几个方面为您介绍混凝土泵车的选购指南。

二、性能参数1. 泵送理论流量泵送理论流量是衡量混凝土泵车性能的一个重要指标,它越大则代表泵车泵送混凝土的能力越强。

在选购混凝土泵车时,需要根据施工现场的需求来确定泵送理论流量。

2. 泵送压力泵送压力是指混凝土泵车在输送混凝土时所产生的压力,它越高则代表泵车输送混凝土的能力越强。

在选购混凝土泵车时,需要根据施工现场的需求来确定泵送压力。

3. 最大输送距离最大输送距离是指混凝土泵车可以输送混凝土的最远距离,它越远则代表泵车可以覆盖的范围越广。

在选购混凝土泵车时,需要根据施工现场的需求来确定最大输送距离。

4. 最大输送高度最大输送高度是指混凝土泵车可以输送混凝土的最高高度,它越高则代表泵车可以覆盖的范围越广。

在选购混凝土泵车时,需要根据施工现场的需求来确定最大输送高度。

5. 最大输送深度最大输送深度是指混凝土泵车可以输送混凝土的最大深度,它越深则代表泵车可以覆盖的范围越广。

在选购混凝土泵车时,需要根据施工现场的需求来确定最大输送深度。

三、结构特点1. 主机结构混凝土泵车的主机结构是指泵车的主体结构,它由底盘、液压系统、输送系统、电气控制系统等组成。

在选购混凝土泵车时,需要考虑主机结构的稳定性、可靠性、耐用性等因素。

2. 泵送系统混凝土泵车的泵送系统是指泵车输送混凝土的部分,它由液压油缸、送料缸、分配阀、输送管道等组成。

在选购混凝土泵车时,需要考虑泵送系统的泵送能力、可靠性、耐用性等因素。

3. 液压系统混凝土泵车的液压系统是指泵车驱动泵送系统和其他系统的部分,它由油箱、油泵、油管、油缸、油门阀等组成。

在选购混凝土泵车时,需要考虑液压系统的稳定性、可靠性、耐用性等因素。

混凝土泵的选型与使用技巧

混凝土泵的选型与使用技巧

混凝土泵的选型与使用技巧一、前言混凝土泵是一种重要的混凝土输送设备,广泛应用于建筑工程、水利工程、道路工程等工程领域。

选型和使用技巧的正确与否,直接影响着混凝土泵的工作效率和使用寿命。

因此,本文将从选型和使用技巧两个方面进行详细介绍。

二、选型1. 型号选择混凝土泵的型号选择应根据工程需要和工作环境进行综合考虑,可分为以下几个方面:(1)输送距离:根据工程需要确定泵送的最远距离,选用相应的泵送设备。

(2)输送高度:根据工程需要确定泵送的最大高度,选用相应的泵送设备。

(3)输送流量:根据工程需要确定泵送的最大流量,选用相应的泵送设备。

(4)泵送介质:根据工程需要确定泵送的介质(如混凝土、砂浆、膨胀土等),选用相应的泵送设备。

(5)工作环境:根据施工现场的环境和条件选择适合的泵送设备,如电动、柴油机、液压驱动等。

2. 型号参数混凝土泵的型号参数包括泵送流量、泵送压力、额定功率等,这些参数直接影响着混凝土泵的工作效率和使用寿命。

因此,在选型时应注意以下几个方面:(1)泵送流量:根据工程需要确定泵送的最大流量,选用相应的泵送设备。

(2)泵送压力:根据工程需要确定泵送的最大压力,选用相应的泵送设备。

(3)额定功率:根据泵送流量和泵送压力确定泵的额定功率,选用合适的电机或柴油机。

(4)泵的吐出口直径:根据泵送介质的粘度和颗粒大小选用合适的吐出口直径,以保证泵的正常工作。

3. 品牌选择混凝土泵的品牌选择应根据品牌的信誉度、质量保证、售后服务等方面进行综合考虑。

在选择时,可以通过咨询相关人员、搜索网络信息、参考其他用户的使用评价等方式进行了解。

三、使用技巧1. 运输前的准备混凝土泵在运输前应进行以下准备工作:(1)清洗泵体内部和外部的混凝土残留物和杂物;(2)检查泵体、管道和附件等是否完好无损;(3)检查油液和液压油的质量和水平;(4)检查电机或柴油机的工作状态。

2. 运输时的注意事项混凝土泵在运输时应注意以下事项:(1)要保证泵体、管道和附件等固定可靠,防止在运输过程中发生损坏或掉落;(2)要注意路面的平整程度,防止在运输过程中发生颠簸和摇晃,影响设备的正常工作;(3)要遵守交通规则和安全操作规程,确保行车安全。

混凝土泵的型号选择

混凝土泵的型号选择

混凝土泵的型号选择混凝土泵是一种常见的建筑机械设备,主要用于混凝土输送和泵送。

其选择应根据工程的具体情况,包括工程规模、工地情况、输送距离、工期等多方面因素。

在进行混凝土泵的型号选择时,需要考虑以下几个方面的因素。

一、泵送量和泵送压力泵送量和泵送压力是选择混凝土泵型号的重要因素之一。

泵送量是指泵送单位时间内的混凝土量,泵送压力是指泵送混凝土时所需的压力。

泵送量和泵送压力的大小直接影响着混凝土泵的选型。

在选择泵送量和泵送压力时,需要根据工程的具体情况进行综合考虑,包括混凝土的类型、混凝土配合比、施工方式、施工工艺等因素。

一般来说,泵送量和泵送压力越大,所需要的混凝土泵的型号也越大,反之亦然。

二、泵送距离和高度泵送距离和高度也是选择混凝土泵型号的关键因素之一。

泵送距离指混凝土泵从泵站到施工现场的距离,泵送高度是指混凝土泵从泵站到施工现场需要克服的高度。

泵送距离和高度的大小直接影响着混凝土泵的选型。

在选择泵送距离和高度时,需要根据工程的具体情况进行综合考虑,包括施工现场的地形、建筑物的高度、施工方式等因素。

一般来说,泵送距离和高度越大,所需要的混凝土泵的型号也越大,反之亦然。

三、工程规模和工期工程规模和工期也是选择混凝土泵型号的重要因素之一。

工程规模是指工程的规模大小,工期是指工程完成所需的时间。

工程规模和工期的大小直接影响着混凝土泵的选型。

在选择工程规模和工期时,需要根据工程的具体情况进行综合考虑,包括工程的类型、工期的紧迫程度、施工队伍的规模等因素。

一般来说,工程规模和工期越大,所需要的混凝土泵的型号也越大,反之亦然。

四、施工环境和条件施工环境和条件也是选择混凝土泵型号的重要因素之一。

施工环境和条件包括施工现场的环境、施工现场的条件等因素。

施工环境和条件的好坏直接影响着混凝土泵的选型。

在选择施工环境和条件时,需要根据工程的具体情况进行综合考虑,包括施工现场的地形、气候、道路状况等因素。

一般来说,施工环境和条件越好,所需要的混凝土泵的型号也越小,反之亦然。

混凝土输送泵规格和型号选择

混凝土输送泵规格和型号选择

混凝土输送泵规格和型号选择文章标题:混凝土输送泵规格和型号选择摘要:混凝土输送泵是建筑工地中常见的设备之一,用于将混凝土从一个位置输送到另一个位置。

在选择混凝土输送泵的规格和型号时,我们需要根据工地的具体需求和技术要求来进行评估和选择。

本文将深入探讨混凝土输送泵的规格和型号选择,为读者提供关于该主题的全面、深刻和灵活的理解。

引言:混凝土输送泵是一种高效、方便、节省人力和时间的设备,被广泛应用于房屋建筑、桥梁、隧道等工程项目中。

选择合适的混凝土输送泵规格和型号,能够提高施工效率、节约成本和保证工程质量。

因此,在工程项目中,正确选择混凝土输送泵的规格和型号非常重要。

一、混凝土输送泵的基本原理1. 混凝土输送泵的工作原理2. 混凝土输送泵的组成部分3. 混凝土输送泵的工作流程二、混凝土输送泵的规格选择1. 泵的流量和压力2. 泵的额定功率3. 输送管线的长度和直径三、混凝土输送泵的型号选择1. 移动式混凝土输送泵2. 静止式混凝土输送泵四、混凝土输送泵的应用场景1. 小型工程项目2. 中型工程项目3. 大型工程项目五、混凝土输送泵的维护和保养1. 正确操作和使用2. 定期检查和保养3. 常见故障排查和解决方法结论:混凝土输送泵的规格和型号选择是一个复杂的过程,需要考虑多个因素,如工程项目的规模、要求和特殊需求等。

在实际选择过程中,应根据具体情况进行综合评估和决策,以确保选择到最适合的混凝土输送泵。

为了保证设备的正常运行和延长使用寿命,同时还需要定期进行维护和保养工作。

深入了解和掌握混凝土输送泵规格和型号选择的知识,对于工程项目的成功实施至关重要。

观点和理解:在现代建筑工地上,混凝土输送泵的作用不可忽视。

正确选择混凝土输送泵的规格和型号,可以提高工程施工效率、节约时间和人力成本。

根据工程项目的具体需求和技术要求,我们可以选择适合的泵的流量和压力,以及输送管线的长度和直径。

另外,根据工程项目的规模和场地情况,我们可以选择移动式或静止式的混凝土输送泵。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1.混凝土浇注要素混凝土泵车选型应根据混凝土工程对象、特点、要求的最大输送距离、混凝土建筑计划、混凝土泵形式以及具体条件行综合考虑
2.建筑的类型和结构混凝土泵车的性能随机型而异,选用机型时除进考虑混凝土浇注量以外,还应考虑建筑的类型和结构、施工技术要求、现场条件和环境等。

通常选用的混凝土泵车的主要性能参数应与施工要求相符或稍大,若能力过大,则利用率低,过小,不仅满足不了要求还会加速混凝土泵车的损耗。

3.施工适应性有余混凝土泵车具有灵活性,而且臂架高度越高,浇注高度和布料半径就越大,施工适应性也越强,放在施工中应尽量选用高臂架混凝土泵车。

臂架长度28~36m的混凝土泵车是市场上量大面广的产品,约占75%.长臂架混凝土泵车将成为施工中的主要机型。

此外,有混凝土泵车受到汽车底盘承载力的限制,臂架高度超过42m时造价增加很大,且受施工现场空间的限制,故一般很少选用。

4.施工业务量所用混凝土泵车的数量,可根据混凝土浇注量、单机的实际输送量和施工作业时间进行计算。

对那些一次性混凝土浇注量很大的混凝土泵送施工工程,除根据计算确定外,宜有一定的备用量。

此外,年产10~15万M3的混凝土搅拌站,需装备2~3辆混凝土泵车。

5.产品配置混凝土泵车的产品性能在选型是应坚持高起点。

若选用价值高的混凝土泵车,则对其产品的标准要求也需要提高。

对产品主要组成部分的质量,从内在质量到外观质量都要与整车的高价值相适应。

6.动力系统混凝土泵车采用全液压技术,因此要考虑所有的液压技术是否先进,液压远见质量如何。

因其动力来源于发动机,因此除考虑发动机性能与质量外,还要考虑汽车底盘的性能、承载力及质量等。

7.操作系统混凝土泵车上的操作控制系统设有手动、有线以及无线的空时方法,由县控制方便灵活,无线遥控可远距离操作,一旦电路失灵,可采用手动操作方式。

8.售后服务混凝土泵车做为特殊车辆,因其特殊性的功能,对安全性、机械性能、生产厂家的售后服务和配件供应均应提出要求。

否则一旦发生意外,不但影响施工进度,还将生产部可想象的后果。

另一篇:如何选择混凝土泵近年来国家对基础设施建设加大投入。

混凝土机械市场也得以快速发展,其中混凝土输送泵在日益蓬勃的建设市场中发挥着重要作用,国产全液压双缸混凝土输送泵经历了从无到有、由弱到强的发展历程。

随着市场的升温,混凝土输送泵生产企业不断涌现,不同厂家、型号的混凝土输送泵产品越来越多。

“工欲善其事,必先利其器”,面对另人眼花缭乱的混凝土输送泵产品市场,用户应如何甄别其性能?从哪方面切入,才能选购到质优价廉、性能卓越的混凝土输送泵?下面对此进行探讨。

从技术参数入手。

通常,一台混凝土输送泵有以下几个主要技术参数:输送排量、出口压力、电机功率和分配阀形式。

按照国家新标准,这几个主要参数从混凝土输送泵的型号上都可获知。

下面以“HBTS60-13-90”型混凝土输送泵为例说明其代表意义。

HB——混凝土输送泵的汉语拼音缩写 T——拖式混凝土输送泵 S——分配阀为S形摆管阀(D表示蝶形阀,Z表示闸阀) 60——最大理论输送量,m3/h 13——混凝土输送泵出口处的最大压力,MPa 90——电机功率,kW 按照所标注的出口压力等级,分为低压泵(≤5MPa)、中压泵(6-10MPs)和高压泵(>10MPa);按每小时的最大输送量,有20-100m3不等,且大多数混凝土输送泵都可以实现两档变排量或无级变量。

用户应根据工程的实际需要,根据输送距离的高度,选择出口压力;根据搅拌供料的能力,选择输出方量的范围;根据泵送混凝土的骨料情况,选择分配阀的形式。

蝶形阀对骨料的适应性最好,但是换向摆动的截面积较大,适合于低、中压等级的混凝土输送泵,适用于基础建设;S形摆管阀在泵送过程中压力损失少,混凝土流道顺畅,但受管径的限制,对骨料要求较高,适合于中、高压泵,适用于高层建筑和混凝土质量较高的远距离、高扬程输送;闸阀的性能介于蝶阀和S阀之间,在中压泵上应用较多。

一台混凝土输送泵的电机功率是决定出口压力和输送方量的前提条件,在电机功率一定的情况下,压力的升高必将使输送量降低;相反,降低出口压力,将会使输送量增加。

为了保证混凝土输送泵既要有较大输送量,又能有一定的出口压力和与之相匹配的经济功率,在混凝土输送泵的设计中,大都采用了恒功率柱塞泵;即恒功率值选定后,当出口压力升高时,油泵输出排量会自动降低,达到与功率设计相对应的值;如果既要达到出口压力高,又想得到输送量大的目的。

惟一的途径就是增加电机功率。

因此,在国家新标准中,引用了混凝土输送泵的能力指数概念(以MPa.m3/h为度量单位);即混凝土输送泵的实际出口压力与每小时实际输送量之乖积,该值越大,其能力指数也越大,电机的功率也将越大,由此实现大排量、高扬程的目的。

许多厂家在设计时,还采用了高低压切换的功能设计,以满足不同的施工要求,在经济状态下,又能产生较大的输送量,或者以相同的电机功率,产生较高的出口压力。

仍以HBTS60-13-90为例,当其处于最大输送量63m/3h时,出口压力为7.7MPa,可实现低压大排量的快速泵送,当切换成输送量37m3/h时,最大出口压力达到13MPa,可实现高压小排量的高扬程、远距离输送。

若要混凝土输送泵的出口压力达到高压等级,同时又有很大的输送量,在电机功率不足的情况下,这是不可能同时实现的。

看混凝土输送泵的元件配置
液压泵
液压泵是混凝土输送泵的“心脏”,根据产地不同有国产液压泵和进口液压泵之分;根据液压泵的结构形式有齿轮泵、叶片泵、柱塞泵之分。

为同形式的液压泵适合于不同的压力等级。

齿轮泵因造价低廉、适应性强,在初期的混凝土输送泵上被广泛采用,但因其承压较小、脉冲阻力大,通常配置在低压泵上,或只用在中、高压泵的辅油路系统;柱塞泵分斜盘式和斜轴式,因其适应的压力范围大,目前被广泛采用。

如夹江水工机械厂生产的HBTD40-6-55型低压混凝土输送泵,主液压泵就采用德国哈威公司的V30D斜盘式柱塞泵,以高档次的元件配置,提升了整机的品质。

进口液压泵,如德国力士乐公司的A4VG、A10VG、A11VG系列产品和日本川崎公司的K3V、K5V斜盘式柱塞泵,都是世界一流水准的产品。

国产斜轴式柱塞泵中,以贵阳力源液压为代表的A7V、A8V系列产品是国产柱塞泵的精品,质量相对可*.因此,从使用液压泵的档次,就可以窥视一台混凝土输送泵整机性能的一斑。

液压阀
液压阀是液压泵的“助手”,包括顺序阀、减压阀、换向阀、卸荷阀、单向阀和切换阀等。

国产的换向阀、卸荷阀以上海立新、北京华德的产品较优,但在顺序阀、减压阀等技术难度大、可*性要求高的阀类上,以选用德国哈威、力士乐、美国伊顿、威格仕、意大利阿拖斯(Atos)、日本油研等世界知名品牌为佳,这样可使混凝土输送泵性能有可*的保障。

如果一个液压阀组出现故障,则会影响整机的动作;因此选购混凝土输送泵时,不仅要看“心脏”,还要看其“助手”,实现最佳配置。

电气元件
混凝土输送泵上的电气元件有接触器、断路器、继电器等,它们按逻辑程序动作,控制相关元件的工作。

国产电气元件在价格上虽占优势,但可*性和寿命与进口或合资品牌的元件质量仍有差距。

如法国施耐德的接触器、德国西门子的断路器、日本欧姆龙的小型继电器,都是同类产品中的佼佼者。

为了减少电器触点多带来的故障,目前有些厂家相继把PLC(可编程控制器)应用到混凝土输送泵上,以使其电气系统的机械触点减少到最低程度。

PLC的应用,实现了无触点程序控制,又便于实现自动化远程控制,用微电脑编写故障检测程序,显示故障原因,方便了系统的操作和维护。

综合分析品牌与服务除从混凝土输送泵的“硬件”配置方面选择外,还要分析其“软件”的水平:如该品牌的生产历史、研发实力、售后服务能力等等。

正规大型企业在研发实力、质量保障、售后服务及零配件的供应上,都有较好的表现,可使用户免除后顾之忧。

如中水集团第七工程局的一台HB30型“夹江泵”,在使用21年后,厂方依然能提供充足的零配件,就是一个典型的实例。

综上所述,选购混凝土输送泵时,不仅要选品牌、选性能、选元件档次,还要看生产企业的研发实力、生产历史,更要看其售后服务水平和产品的性价比。
