流量计流量的校正实验
流量计流量的校正实验
一． 实验目的
1. 熟悉孔板流量计、文丘里流量计的构造、性能及安装方法。
2. 掌握流量计的标定方法之一——容量法。
3. 测定孔板流量计、文丘里流量计的孔流系数与雷诺准数的关系。
二． 基本原理
对非标准化的各种流量仪表在出厂前都必须进行流量标定，建立流量刻度标尺（如转子流量计）、给出孔流系数（如涡轮流量计）、给出校正曲线（如孔板流量计）。
使用者在使用时，如工作介质、温度、压强等操作条件与原来标定时的条件不同，就需要根据现场情况，对流量计进行标定。
孔板、文丘里流量计的收缩口面积都是固定的，而流体通过收缩口的压力降则随流量大小而变，据此来测量流量，因此，称其为变压头流量计。
而另一类流量计中，当流体通过时，压力降不变，但收缩口面积却随流量而改变，故称这类流量计为变截面流量计，此类的典型代表是转子流量计。
1、孔板流量计的校核
孔板流量计是应用最广泛的节流式流量计之一，本实验采用自制的孔板流量计测定液体流量，用容量法进行标定，同时测定孔流系数与雷诺准数的关系。
孔板流量计是根据流体的动能和势能相互转化原理而设计的，流体通过锐孔时流速增加，造成孔板前后产生压强差，可以通过引压管在压差计或差压变送器上显示。
其基本构造如图1所示。
若管路直径为d 1，孔板锐孔直径为d 0，流体流经孔板前后所形成的缩脉直径为d 2，流体的密度为ρ，则根据柏
努利方程，在界面1、2处有：
图1 孔板流量计
2
2
21
12
2
u u p p p
ρ
ρ
--∆=
=
或
=
由于缩脉处位置随流速而变化，截面积2A 又难以指导，而孔板孔径的面积0A 是已知的，因此，用孔板孔径处流速0u 来替代上式中的2u ，又考虑这种替代带来的误差以及实际流体局部阻力造成的能
量损失，故需用系数C 加以校正。
对于不可压缩流体，根据连续性方程可知0101
A u u A =
，代入上式并整理可得：
0u =
令
0C C =
则
0u C = 根据0u 和0A 即可计算出流体的体积流量：
ρ/20
000p A C A u V ∆==
或 ρρρ/)(20000-==i gR A C A u V 式中：V －流体的体积流量， m 3/s ； R －U 形压差计的读数，m ； i ρ－压差计中指示液密度，kg/m 3； 0C －孔流系数，无因次；
0C 由孔板锐口的形状、测压口位置、孔径与管径之比和雷诺数Re 所决定，具体数值由实验测定。
当孔径与管径之比为一定值时，Re 超过某个数值后，0C 接近于常数。
一般工业上定型的流量计，就是规定在0C 为定值的流动条件下使用。
0C 值范围一般为0.6～0.7。
孔板流量计安装时应在其上、下游各有一段直管段作为稳定段，上游长度至少应为10d 1，下游为5d 2。
孔板流量计构造简单，制造和安装都很方便，其主要缺点是机械能损失大。
由于机械能损失，使下游速度复原后，压力不能恢复到孔板前的值，称之为永久损失。
d 0/d 1的值越小，永久损失越大。
2.文丘里流量计的校核
C
=
孔板流量计的主要缺点时机械能损失很大，为
了克服这一缺点，可采用一渐缩渐括管，如图2所示，当流体流过这样的锥管时，不会出现边界层分离及漩涡，从而大大降低了机械能损失。
这种管称为文丘里管。
文丘里管收缩锥角通常取15°～25°，扩大段锥角要取得小些，一般为5°-7°，使流速改变平缓，
因为机械能损失主要发生在突然扩大处。
图2 文丘里流量计
文丘里流量计测量原理与孔板完全相同，只不过永久损失要小很多。
流速、流量计算仍可用计算孔板流量计式子进行计算，式中0u 仍代表最小截面处（称为文氏喉）的流速。
文丘里管的孔流系数0C 约为0.98-0.99。
机械能损失约为：
2
01.0u w f
文丘里流量计的缺点是加工比孔板复杂，因而造价高，且安装时需占去一定管长位置，但其永久损失小，故尤其适用于低压气体的输送。
三.实验装置与流程
实验装置 如图3所示。
主要部分由循环水泵、流量计、U 型压差计、温度计和水槽等组成，实验主管路为1寸不锈钢管（内径25mm ）。
图3 流量计校合实验示意图
四.实验步骤
1. 熟悉实验装置，了解各阀门的位置及作用。
启动离心泵。
2. 对装置中有关管道、导压管、压差计进行排气，使倒U 形压差计处于工作状态。
3. 对应每一个阀门开度，用容积法测量流量，同时记下压差计的读数，按由小到大的顺序在小流
量时测量8～9个点，大流量时测量5～6个点。
4. 测量流量时应保证每次测量中，计量桶液位差不小于100mm 或测量时间不少于40s 。
5. 主要计算过程如下：
（1）根据体积法（秒表配合计量筒）算得流量V （m 3/h ）； （2）根据2
4d
V
u π=
，孔板取喉径d 0＝15.347mm ，文丘里取喉径d ＝12.403mm ；
（3）读取流量V （由闸阀开度调节）对应下的压差计高度差R ，根据0u C =和gR p ρ=∆，
求得C 0值。
（4）根据μ
ρ
du =
Re ，求得雷诺数，其中d 取对应的d 0值。
（5）在坐标纸上分别绘出孔板流量计和文丘里流量计的0C －Re 图。
五.实验数据记录及处理
1．数据记录
计量桶底面积为0.1㎡
2．数据处理
1. 将所有原始数据及计算结果列成表格，并附上计算示例。
2. 在单对数坐标纸上分别绘出孔板流量计和文丘里流量计的
C－Re图。
3. 讨论实验结果。
六.思考题
1. 孔流系数与哪些因素有关？
2. 孔板、文丘里流量计安装时各应注意什么问题？
3. 如何检查系统排气是否完全？。

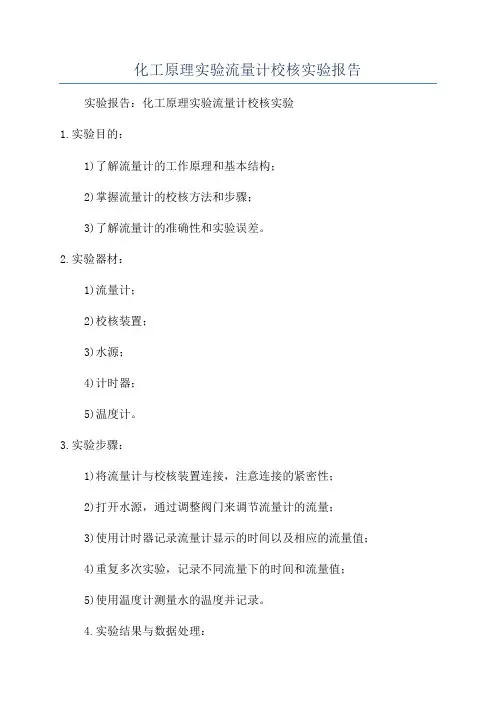

化工原理实验流量计校核实验报告
化工原理实验流量计校核实验报告实验报告：化工原理实验流量计校核实验1.实验目的：1)了解流量计的工作原理和基本结构；2)掌握流量计的校核方法和步骤；3)了解流量计的准确性和实验误差。
2.实验器材：1)流量计；2)校核装置；3)水源；4)计时器；5)温度计。
3.实验步骤：1)将流量计与校核装置连接，注意连接的紧密性；2)打开水源，通过调整阀门来调节流量计的流量；3)使用计时器记录流量计显示的时间以及相应的流量值；4)重复多次实验，记录不同流量下的时间和流量值；5)使用温度计测量水的温度并记录。
4.实验结果与数据处理：实验数据如下表所示：试验次数，流量（L/min），时间（s--------，-------------，--------1，2.0，62，2.5，53，3.0，44，3.5，45，4.0，3根据实验数据，可以计算得到每组试验的平均流量值以及相对误差。
平均流量=(流量1+流量2+流量3+流量4+流量5)/5相对误差=，测量值-理论值，/理论值*100%假设理论流量值为4.0 L/min，计算结果如下表所示：试验次数，流量（L/min），相对误差（%--------，-------------，-----------1，2.0，50.2，2.5，37.3，3.0，25.4，3.5，12.5，4.0，0.通过计算，可以发现随着流量的增加，相对误差逐渐减小。
而在流量为4.0 L/min时，相对误差为0%，说明流量计在该流量下工作正常，相对误差最小。
5.实验分析与讨论：1)实验结果表明，流量计的测量结果与理论值相比存在一定的误差。
主要原因包括流量计的固有误差以及实验条件的变动。
2)实验中的误差可能来自于流量计的制造误差、读数误差以及外部环境的影响。
为了减小误差，可以使用更精确的流量计或者进行多次实验取平均值。
3)实验中，水的温度变化对流量计的测量结果也有一定的影响。
水温的变化会导致水的密度和粘度的变化，从而对流量计的测量结果产生影响。
流量计校核实验报告
流量计校核实验报告一、引言流量计是一种用来测量液体或气体流动速度的仪器。
在工业生产和科学实验中，流量计的准确性和可靠性对于保证流程的稳定和精确控制至关重要。
因此，流量计的校核实验显得尤为重要。
本实验旨在通过对流量计进行校核，验证其测量结果的准确性。
二、实验目的1. 校核流量计的准确性；2. 确定流量计的线性特性；3. 分析流量计的稳定性和重复性。
三、实验原理在本实验中，我们采用了一种常见的流量计——涡街流量计。
涡街流量计利用流体通过流量计时，产生的旋涡频率与流体流速成正比的原理来测量流量。
通过测量涡街流量计的输出信号和已知流量的对比，可以得到流量计的准确性和线性特性。
四、实验设备和材料1. 涡街流量计；2. 流量校正装置；3. 流量计校核仪；4. 计算机。
五、实验步骤1. 将流量计安装在流量校正装置上，并与计算机连接；2. 打开流量计校核仪软件，设置实验参数和流量范围；3. 依次调节流量校正装置，使流量计显示不同流量值；4. 记录流量计显示值和流量校核仪的读数；5. 对于每个流量点，重复多次实验，记录多组数据；6. 分析数据，计算流量计的准确性、线性特性、稳定性和重复性。
六、实验结果与分析通过对实验数据的统计和分析，可以得到以下结论：1. 流量计的准确性较高，相对误差在允许范围内；2. 流量计的线性特性良好，输出信号与流量值呈线性关系；3. 流量计的稳定性较好，输出信号的波动较小；4. 流量计的重复性较好，多次实验结果接近。
七、实验误差分析在实验过程中，可能存在以下误差来源：1. 流量校正装置的误差；2. 流体的温度和压力变化对流量计的影响；3. 流体的湍流等非理想流动状态。
八、实验结论通过本实验的流量计校核，可以得出以下结论：1. 流量计的准确性满足要求，可用于工业生产和科学实验中；2. 流量计具有良好的线性特性，可以准确测量不同流量范围；3. 流量计的稳定性和重复性良好，可以稳定可靠地工作。

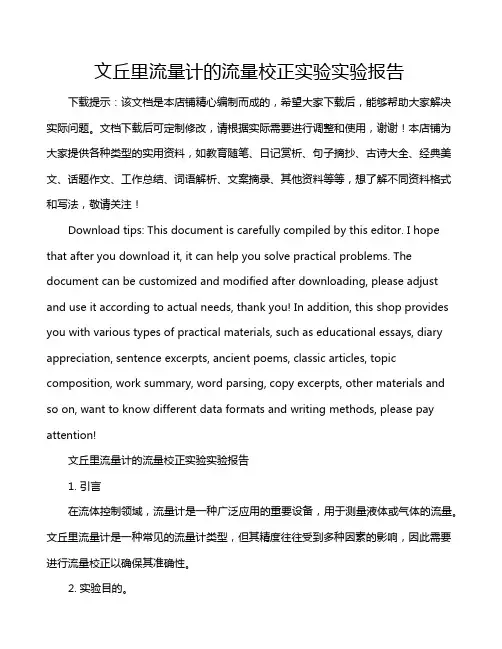

文丘里流量计的流量校正实验实验报告
文丘里流量计的流量校正实验实验报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!文丘里流量计的流量校正实验实验报告1. 引言在流体控制领域，流量计是一种广泛应用的重要设备，用于测量液体或气体的流量。
流量计的校正试验报告
流量计的校正试验报告1.引言流量计是用于测量流体流量的一种仪器设备，广泛应用于工业生产过程中。
校正是保证流量计准确性的关键步骤，通过与标准流量计对比，可以获得准确的校正系数，提高流量计的测量精度。
本报告对型号流量计进行了校正试验，并对结果进行了分析和评价。
2.实验目的本次实验的目的是获得流量计的校正系数，验证其测量准确性，并评估其使用范围和误差范围。
3.实验装置与方法3.1实验装置本次实验使用了一台标准流量计和待校正的流量计。
标准流量计具有高精度和稳定性，可以作为参考依据。
3.2实验方法3.2.1准备工作：根据流量计的规格和要求，对实验装置进行搭建和安装。
确保实验装置与流量计的连接完好，并消除可能的泄漏隐患。
3.2.2校正试验：按照流量计的使用方法，将标准流量计和待校正流量计依次安装在实验装置上。
调整实验装置的流量设置，使其在一定流量范围内变化。
记录标准流量计和待校正流量计的输出数值，并计算相应的流量值。
重复多组实验数据，以减小误差。
3.2.3数据处理：根据实验数据，计算流量计的校正系数和误差范围。
比较待校正流量计的实际测量值与标准流量计的测量值，分析误差的原因和程度。
4.实验结果与分析通过实验，获得了待校正流量计的校正系数及其误差范围。
在流量范围为100-1000 L/min时，待校正流量计的校正系数为0.98，并且误差范围在±0.05 L/min内，满足使用要求。
但在较低流量范围下（10-100L/min），校正系数下降至0.92，误差范围扩大至±0.1 L/min。
分析认为这可能是由于流量计的机械结构和算法设计造成的。
5.结论与建议通过本次实验，获得了待校正流量计的校正系数，验证了其测量准确性，并评估了其使用范围和误差范围。
实验结果显示，在较高流量范围内，待校正流量计表现良好，具备高精度和稳定性。
然而，在较低流量范围内，该流量计的性能下降，误差范围较大。
建议在实际应用中，针对流量范围进行选择，并在低流量范围内进行补偿或选择其他型号的流量计。
流量计的校正(华南师范大学)
试验三 流量计的校正一、 实验目的1、了解转子流量计的构造和工作原理；2、掌握转子流量计的使用方法和校正方法；3、测定流量与转子高度的校正曲线。
二、 实验原理转子流量计的构造如图3－1所示。
它是由一根垂直的略显锥形的玻璃管和转子（或称浮子）组成的。
锥形玻璃管截面积由上而下逐渐缩小，流体由下而上流过。
流量与环隙截面积大小成比例。
当流体以一定流量通过环隙，且作用于转子下端与上端的压力差、流体对转子的浮力和转子的重力三者相平衡时，转子就停留在一定的位置上。
流量发生变化时，转子将移到新的位置，继续维持新的平衡。
转子的位置高度反映流体的流量。
图3－1 转子流量计一定条件下，对于一定的流体，通过转子流量计的体积流量q v 与转子所在位置的高度H 成正比：v q KH （3－1）式中：v q —— 流体的体积流量L/min （实测值）H —— 转子所处的高度（格数） K —— 常数（即校正系数）通过实验可作出q v 与H 的校正曲线供使用，同时可求出校正系数K 。
使用转子流量计时应注意以下几点： 1）流量计应垂直安装；2）为防止混入机械杂质，在流量计上游应安装过滤装置；3）读取不同形状转子的流量计刻度时，均应以转子最大截面处作为度数基准。
三、实验装置本实验装置如图3－2所示。
用离心泵3将贮水槽1的水直接送到实验管路中，经涡轮流量计计量后分别进入到转子流量计、文丘里流量计，最后返回贮水槽1。
用文丘里流量计测量时把阀门5打开，阀门6关闭；转子流量计测量时把阀门6打开，阀门5关闭。
流量由调节阀5、6来调节，温度由铜电阻温度计测量。
测定时选定转子的高度，通过涡轮流量计或文丘里流量计计量水的流量，可知转子在这一高度上的实际流量。
通过多次改变转子的高度，测定相应高度的实际流量，即可作出转子流量计的校正曲线，求出校正系数K。
图3－2流量计实验流程示意图1-水箱；2-放水阀；3-离心泵；4-排水阀；5-文丘里流量计调节阀；6-转子流量计调节阀；7-转子流量计；8-文丘里流量计；9-平衡阀；10-压力传感器；11-涡流流量计四、实验步骤1 关闭泵流量调节阀5、6，启动离心泵。
流量计的流量校正实验报告
流量计的流量校正实验报告
《流量计的流量校正实验报告》
在工业生产和实验室研究中，流量计是一种常用的仪器，用于测量流体的流量。
然而，由于各种因素的影响，流量计的测量结果可能存在一定的误差。
为了确
保测量结果的准确性，需要对流量计进行流量校正实验。
流量校正实验是通过比较流量计测量结果和标准流量值之间的差异，来确定流
量计的准确性和精度。
在实验中，首先需要准备标准流量源，以确保实验数据
的可靠性。
然后，将流量计与标准流量源连接，进行一系列不同流量值的测量。
通过对比实际测量值和标准流量值，可以得出流量计的误差值，并进行相应的
校正。
在实验过程中，需要注意一些影响流量计准确性的因素，如流体温度、压力、
粘度等。
这些因素可能会导致流量计的测量结果与实际流量值存在偏差，因此
在实验中需要对这些因素进行控制和调整，以确保实验结果的准确性。
流量校正实验的结果将为工程师和科研人员提供重要的参考数据，帮助他们更
准确地进行流体流量的测量和控制。
同时，流量校正实验也为流量计的制造商
提供了改进产品性能的重要依据，以满足不同领域用户的需求。
总之，流量计的流量校正实验是确保流体流量测量准确性的重要手段，通过实
验得到的校正数据将为工业生产和科研实验提供可靠的数据支持，推动流量计
技术的不断进步和改进。
流量计校正实验 实验报告
一、实验目的1. 分别用三角堰、涡轮流量计、水银比压计校正孔板流量计，实验测定流量计的流量系数。
2. 制作流量系数 与雷诺数 关系曲线，并确定 = 的范围和数值。
二、 实验原理孔板是常用的流量计，都是利用改变流道截面的方法使截面前后测压管水头差发生变化，通过测量测压管水头差计算流量。
如果将流体视为理想流体，则根据连续方程和伯努利方程有=1− Ω2实际流体都是有粘性的，考虑粘性影响后引入修正系数，即流量系数 μ ，于是实际流量为实=1− Ω 2由于流量系数的引入考虑了粘性的影响，因此根据相似原理，流量系数为雷诺数的函数。
三、 设备与仪器实验设备包括三角量水堰、涡轮流量计、水银比压计、孔板流量计、水泵数显高度尺、水箱等。
流量采用三角量水堰进行测量。
通过测量堰上水头高度，可由 Q-H 关系式求得流量 Q。
采用水银比压计测量孔板上的测压管水头差。
读出温度计上显示的温度，通过查表确定 υ。
四、 实验步骤1. 在启动水泵前将泵前阀和调节阀关死。
2. 启动水泵后将泵前阀和调节阀完全打开，泵运行的同时排出试验管路内的空气。
3. 将排气阀打开，排空水银比压计及连接管内的空气，并检查空气是否完全排空。
4. 通过调节控制阀的开关确定实验工况点，记录与水银比压计高度差相对应的实验数据。
5. 将泵前阀关死，然后关闭水泵。
五、实验数据记录及处理0.5800.6000.6200.6400.6600.6800.7004.20 4.304.404.504.604.704.804.905.00三角堰μ-lg(Re)关系曲线0.5800.6000.6200.6400.6600.6800.7004.204.304.404.504.604.704.804.905.00涡轮流量计μ-lg(Re)关系曲线观察曲线可知，流量系数的常数值约为0.59，对应的Re 范围为83500~30500。
六、思考题1.两测压管孔应在一条流线上，这样使用沿流线的伯努利方程计算才更准确。
08预防实验一 流量计的校正
实验一 流量计的校正气体流量计读数准确与否，直接影响检验结果的准确性。
因此，采样前必须对气体流量计的刻度进行校正。
通常用皂膜流量计和湿式流量计作为标准流量计来校正其它流量计，所以首先应该对其刻度进行校准。
一、目的要求： 1.了解常用的流量计。
2.熟悉皂膜流量计、湿式流量计校正原理。
3.掌握皂膜流量计、湿式流量计、转子流量计的校正方法 二、主要仪器：皂膜流量计、湿式流量计、转子流量计、抽气机、秒表 三、实验步骤（一）皂膜流量计的校正体积较小的皂膜流量计可用称重法校正。
将待校正的皂膜流量计洗净，在玻璃管下口和下支管上各套上一根橡皮管用螺旋夹夹住，排尽气泡，从上口注水至上体积刻度后，打开下口螺旋夹，放水至下体积刻度，精确称量水重，记录水温(t ℃)。
被校正的两体积刻度间的体积(V)为：式中：W 为水的质量，kg ；d t 为t ℃时水的密度，kg ／L 。
也可以用滴定管加水到皂膜流量计中，利用滴定管的体积校准流量计的刻度值。
体积大的皂膜流量计可用校正过的容器直接量取水的体积来测定两刻度间的体积，不必用称重法测量。
校正后，将校准的体积值和校正时的温度标记在流量计外壁上。
（二）湿式流量计的校准出厂前湿式流量计虽然已经校正过，但因气温、气压等条件的变化，使用前还必须校正。
湿式流量计刻度值反映的是流过气体的体积值，不是流速。
所以，校正时不需要记录时间，只需要检查流过气体的准确体积值与其两刻度差值的一致性。
具体装置见下图。
将2L 容量瓶塞上的两根玻璃导气管分别连接下口瓶和待校正的湿式流量计。
放水排尽下口瓶至导气管出水口的气体后，将其放入干燥的容量瓶，密闭；记录流量计td WV指针起始刻度值，从下口瓶放水至容量瓶的刻度线，立即停止放水。
将等体积空气排出流过流量计，推动流量计指针转动，记录指针终点刻度值，两个刻度之差应为2L 。
否则，表示该段转盘刻度有误差。
转盘刻度应分段校正，每段校正3次，取平均值即为被校正刻度段的校正值。
实验一 液体流量的测定 和流量计的校正
A1u1 A2u2
u2
1
1A2/A12
2p1p2
u2 C0
2 p1构造原理
图1－2 文丘里 流量计构造原理
三、实验装置图
三、实验装置图
三、实验装置图
四． 实验操作步骤
1、 关闭上、下游阀门，启动水泵，缓慢打开流量阀门； 2、检查并驱赶系统和压差计中气泡（密度不同而影响误差）； 3、找出Re=5000时流量所对应的孔板流量计压差示数（此时流量
7、结束试验。
（二）、两台泵的并联试验
1、单台泵I特性曲线(Q—H)I的测试。(参 看离心泵待特曲线测定试验的步骤)
2、单台泵II特性曲线(Q—H)II的测试。 (与上相同，只是所用阀门、压力表不尽 相同)
3、两台泵并联工况下 某些工作点的测定
①开启阀门 4，ll，14、关闭阀门10。
②接通电源，起动泵I和泵II。
性； 2、学习离心泵特性曲线的测定方法； 3．增进对离心泵并、串联运行工况及其特点
的感性认识； 4．绘制泵并、串工作的并、串联总特性曲线； 5．演示泵在运行时可能发生的汽蚀现象。
二、实验原理：
（1） 扬程He－Q图 （2） 有用功Ne－Q图
（3） 总效率图
He
p2p1
g
h0u222gu12
N eH 10 eM 00 gH 1 e0 Q 0 0gH 1 e 0 Q 2 K W
Ne N电
三、实验装置：
三、实验装置：
四、实验操作步骤
（一）、离心泵单泵特性曲线的测定 1、记录下试验台的一些参数，Z＝360mm。 2、将蓄水箱充满水。 3、关闭阀门 10，14，打开阀门4，11，16 4、开动泵I，使泵I系统运转,此时关闭阀11，
化工实验报告-流量计的流量校正
实 验 报 告Experimentation Report of Taiyuan teachers College系部： 化学系 年级： 大四 课程：化工实验 姓名： 学号： 日期：2012/09/19项目：流量计的流量校正一、实验目的：1.学会流量计的校正方法。
2.通过孔板流量计孔流系数的测定，了解孔流系数的变化规律。
二、实验原理：孔板流量计是最常用的一种利用测定流体的压差来确定流体流量的流量测量仪表。
根据伯努利方程式，管路中流体的流量与压差计读数的关系为：流量计的孔流系数确定以后，就可根据上式，由压差计读数来确定流量。
流量计的校正就是要确定孔板流量计的孔流系数。
影响孔板流量计孔流系数的因素很多，如流动过程的雷诺数、孔口面积与管道面积比、测压方式、孔口形状及加工光洁度、孔板厚度和管壁粗糙度等。
对于测压方式、结构尺寸、加工状况等均已规定的标准孔板，当实验装置确定，m 确定， 测定过程中，用基准流量计测定管路中的流量，用压差计测定孔板前后的压差，即可通ρρρρgRA C p p A C V A b a s )(2)(20000-=-=),(0m R f C e =管道面积孔口面积=m )(0e R f C =过①式求出值。
三、实验装置：1.设备参数：管道直径0.027m，孔板直径0.018m2.实验装置：水泵，U型管压计，孔板流量计，涡轮流量计，调节阀门，水箱四、实验步骤：1.水箱充水至80%。
2.实验开始前，关闭流体出口控制阀门，打开水银压差计上平衡阀。
3.启动循环水泵。
4.分别进行管路系统、引压管、压差计的排气工作，排出可能积存在系统内的空气，以保证数据测定稳定、可靠。
①管路系统排气：打开出口调节阀，让水流动片刻，将管路中的大部分空气排出，然后将出口阀关闭，打开管路出口端上方的排气阀，使管路中的残余空气排出。
②引压管和压差计排气：依次打开并迅速关闭压差计上方的排气阀，反复操作几次，将引压管和压差计内的空气排出。
