地层划分
地层划分与对比
（四）地层的划分与对比
2、标准层的确定
（1）地层标准层: 在整套旋回沉积中，哪些岩性稳定具有
特殊标志，易于鉴别的单层或岩性组和明显的层段。
同时性、稳定性、特殊性
标准层根据其稳定程度及可控制范围可分为二级：
一级标准层：在油田范围内可进行对比使用。稳定程度大 于70％。
这表明地层对比不是新技术，但要掌握对比的方法、干活要仔细，否则要出错。
目录
一、概述 二、地层对比划分方法 三、不同沉积类型对比划分
二、地层对比划分方法
主要包括： 生物地层学（古生物化石）、 岩石地层学（岩性、颜色、成分结构、构造、岩石组合等） 地层记录的地球物理响应：（地震与电测） 层序地层学（沉积物供给与可容空间变化速率） 重矿物、稳定同位素、古地磁、事件地层
1、对比前的准备工作
（四）地层的划分与对比
1、对比前的准备工作
（4）、根据综合 录井图、取心图 及相应的资料划 出各层段的沉积 相及沉积微相， 这一点非常重要， 因为不同的沉积 相模式，其对比 模式是不同的。
桩74-9-2
滨浅湖 扇三角洲
近岸湖底 扇
-2050 -2100 -2150 -2200 -2250 -2300 -2350 -2400 -2450 -2500 -2550 -2600 -2650 -2700 -2750 -2800 -2850 -2900 -2950 -3000 -3050 -3100 -3150 -3200 -3250 -3300 -3350 -3400 -3450 -3500 -3550 -3600
Z52-2
Z52-2Z074-7-6Z74-8-6ZZ7744--1100--G6Z674-12-6 Z74-14-6

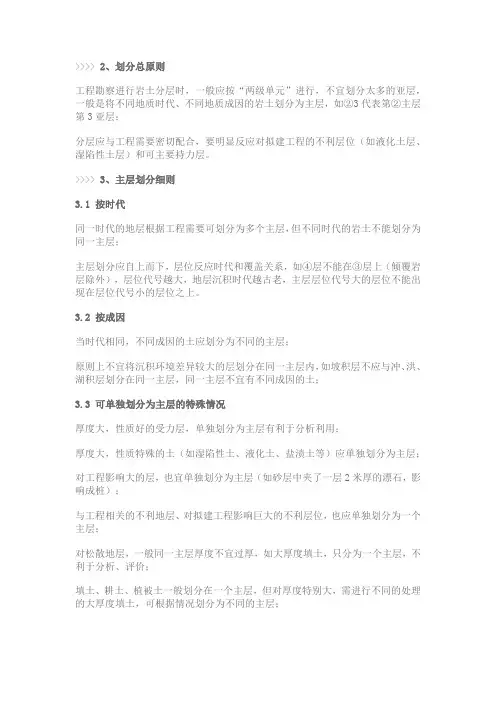

地层划分
>>>> 2、划分总原则工程勘察进行岩土分层时，一般应按“两级单元”进行，不宜划分太多的亚层，一般是将不同地质时代、不同地质成因的岩土划分为主层，如②3代表第②主层第3亚层；分层应与工程需要密切配合，要明显反应对拟建工程的不利层位（如液化土层、湿陷性土层）和可主要持力层。
>>>> 3、主层划分细则3.1 按时代同一时代的地层根据工程需要可划分为多个主层，但不同时代的岩土不能划分为同一主层；主层划分应自上而下，层位反应时代和覆盖关系，如④层不能在③层上（倾覆岩层除外），层位代号越大，地层沉积时代越古老，主层层位代号大的层位不能出现在层位代号小的层位之上。
3.2 按成因当时代相同，不同成因的土应划分为不同的主层；原则上不宜将沉积环境差异较大的层划分在同一主层内，如坡积层不应与冲、洪、湖积层划分在同一主层，同一主层不宜有不同成因的土；3.3 可单独划分为主层的特殊情况厚度大，性质好的受力层，单独划分为主层有利于分析利用；厚度大，性质特殊的土（如湿陷性土、液化土、盐渍土等）应单独划分为主层；对工程影响大的层，也宜单独划分为主层（如砂层中夹了一层2米厚的漂石，影响成桩）；与工程相关的不利地层、对拟建工程影响巨大的不利层位，也应单独划分为一个主层；对松散地层，一般同一主层厚度不宜过厚，如大厚度填土，只分为一个主层，不利于分析、评价；填土、耕土、植被土一般划分在一个主层，但对厚度特别大，需进行不同的处理的大厚度填土，可根据情况划分为不同的主层；主要受力层宜划分为主层方便分析评价，如对于厚度大性质良好的天然基础持力层位或厚度大性质良好的桩端持力层，可单独划分出一个主层，起到突出持力层的作用。
>>>> 4、亚层划分总则亚层一般按岩性、状态、密实度、分布深度、物理力学性质及工程特性进行划分。
>>>> 5、亚层划分细则亚层的划分依据主要层位的岩性和物理力学性质，在编号顺序上可适当考虑空间分布和覆盖关系，由上至下依次编号，但亚层的代号顺序并不一定代表严格的沉积顺序；对于一个主层内不同岩性的地层，应划分出不同的亚层；同一地质、地貌单元的同一主层内，亚层必须是唯一的；对状态或密实度、其它物理力学指标存在明显差异，这些差异导致工程性能出现一定差异时，应再细分为多个亚层；对于同一主层内岩性相同、状态或密实度变化小，或土质均匀的亚层，当厚度较大，或埋置深度差异较大，由于部分地层参数（如桩端阻力、实际应力范围的压缩模量等）与地层埋置深度密切相关，应再依据埋置深度细分为多个亚层，亚层的厚度不宜太厚；对于一个钻孔，其亚层的分层厚度一般应大于0.5米，对于单层厚度小于 0.5米的偶然出现的层位，可以并入上、下其它物理力学性质相近或较差的层位，但对本孔中出现的薄亚层，在其它钻孔中该层厚度较大时，应予以保留。
地层如何分层及代号各是什么？
地层如何分层及代号各是什么？展开全文地层（stratum[ 'streit?m ]）【地质历史上某一时代形成的层状岩石成为地层，它主要包括沉积岩、岩浆岩以及由它们经受一定变质的浅变质岩。
】地层是指在某一地质年代因岩浆活动形成的岩体及沉积作用形成的地层的总称。
（所谓的地层是指在地壳发展过程中形成的各种成层和非成层岩石的总称。
从岩性上讲，地层包括各种沉积岩、岩浆岩和变质岩；从时代上讲，地层有老有新，具有时间的概念。
）地壳中具一定层位的一层或一组岩石。
地层可以是固结的岩石，也可以是没有固结的堆积物，包括沉积岩、火山岩和变质岩。
在正常情况下，先形成的地层居下，后形成的地层居上。
层与层之间的界面可以是明显的层面或沉积间断面，也可以是由于岩性、所含化石、矿物成分、化学成分、物理性质等的变化导致层面不十分明显。
[编辑本段]地层系统的单位是如何划分我国地层委员会采用宇、界、系、统、阶、亚阶等六个地层单位术语。
[编辑本段]地质年代地质年代是地球演化过程中某一时间阶段的划分方法。
地质年代的单位的划分地球的历史按等级划分为：宙、代、纪、世、期、亚期等六个地质年代单位。
地质年代共分五个代，为：1）太古代2）元古代3）古生代4）中生代5）新生代其中，古生代共分六个纪：寒武纪，奥陶纪，志留纪，泥盆纪，石炭纪，二叠纪。
中生代分为三个纪：三叠纪、侏罗纪、白垩纪。
新生代分为三个纪，分别是古近纪、新近纪、第四纪。
相对地质年代相对地质年代指地层的生成顺序和相对的新老关系。
它只表示地质历史的相对顺序和发展阶段，不表示各个地质时代单位的长短。
绝对地质年代绝对地质年代是指通过对岩石中放射性同位素含量的测定，根据其衰变规律而计算出该岩石的年龄。
[编辑本段]地层和地质年代的关系每个地层代表着它形成时相应的地质年代。
ylf519 2009-05-16 09:26:26地层自老至新发育为：一志留系代号S，距今4.4～4.05亿年分布于九连山——兰山一带。
地层的划分和对比
地层的划分和对比（一）地层的划分依据所谓地层是在地壳发展过程中形成的各种成层岩石的总称，包括变质的和火山成因的成层岩石在内。
从时代上讲，地层有老有新，具有时间的概念。
地层和岩层这两个名词相似，但岩层一般是泛指各种成层岩石，而不必具有时代的概念。
地层既然具有时代的概念，所以地层就有所谓上下或新老关系，这叫做地层层序，也就是相当于一本书的页次。
如果地层没有受过扰动，愈处于下部的地层时代愈老，愈处于上部的地层时代愈新，叫做正常层位。
前面已经讲过，这种上新下老的关系叫地层层序律。
但是，组成地壳的地层是十分错综复杂的，或者由于地壳运动造成地层缺失，或者由于构造变动弄得层序颠倒，或者由于岩浆活动和变质作用改变了地层的产状和面貌。
这就如同一本年代久远并保存不好的古书一样，已经变成残篇断简，字迹模糊，必须进行一番校订考证工作，分章划段，才能读懂其内容；地层也是如此，既要把地层整理出上下顺序，又要划分出不同等级的阶段和确定其时代，这就是地层的划分。
划分地层的主要根据如下：1.沉积旋回和岩性变化对于一个地区的地层进行划分时，一般是先建立一个标准剖面。
凡是地层出露完全、顺序正常、接触关系清楚、化石保存良好的剖面就可以做为标准剖面。
如果是海相地层，往往表现出岩相由粗到细又由细到粗的重复变化，这样一次变化称一个沉积旋回，也就是每一套海侵层位和海退层位构成一个完整的沉积旋回。
例如，在剖面中共包括三个大的沉积旋回，那末就可以据此把地层划分为三个单位。
根据沉积旋回划分地层应当注意这样几点：第一，因为地壳升降运动是波动性的，所以沉积旋回的级别有大有小，即一个大旋回中可以有几个小旋回，而一个小旋回中又可以包括几个更小的旋回，根据具体情况，划分的地层单位也有大有小。
第二，每一旋回中的海侵层位容易保存，而海退层位则不易全部保存或者根本不保存，因此一个沉积旋回不一定是完整的。
第三，每一沉积旋回一般总是由粗碎屑岩（通常是砾岩）开始，称底砾岩，因此，底砾岩的下部层面往往是两个地层单位的分界面。

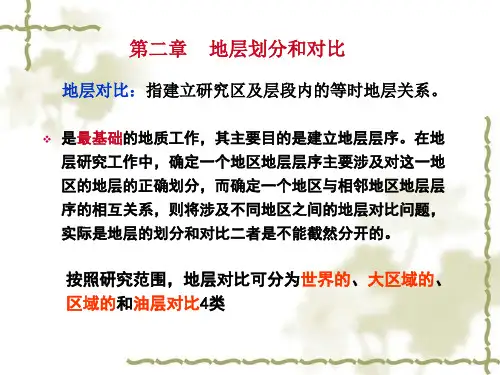

第二章地层对比和划分
它能在已确定油层组界线的基础上，配合次一级旋回特征划分 砂层组和单油层。
C建立标准剖面
油田（藏）综合柱状剖面图就是该油田（藏）的标准剖面。 它是进行油层划分对比的标尺和依据，是全油田进行新井分 层和全区统层的标准。
从几口钻遇油层较全、录井取心资料和测井资料丰富的井中， 挑选有代表性的油层组合汇编成综合柱状剖面图
§1 地层对比
（5）某些矿物的热释光
油藏地质研究
碎屑矿物如石英等受热激发时，以光的形式释放出 的聚集的部分能量特性作为对比标志。
热释光现象分为天然热释光和人工热释光两种。
§1 地层对比
油藏地质研究
二、油层对比
1.油层对比的概念
在邻井之间和研究区范围进行油层的横向连续性追踪。 油层对比是研究油层空间展布和连通情况的基础。
常见标志层： 碎屑岩中夹有的致密薄层灰岩、稳定泥岩、油页岩或化石层； 碳酸盐剖面中石膏夹层或泥岩夹层； 冲积沉积中的煤层、古土壤层、火山灰等； 含有特殊矿物的地层； 上下层段间某种特征（地层水矿化度、放射性物质含量）的差异
§1 地层对比
油藏地质研究
b.岩性及岩性组合
岩性特征：岩层的颜色、成分、结构、构造等岩石学特征，它们都是沉积环境 的物质反映。
由若干相邻的单油层组合而成。同一砂层组 的岩性特征基本一致，其上下应有较为稳定 的隔层分隔。
由若干油层特性相近的砂层组组合而成。 其顶底应有较厚的泥岩作盖层和底层，并且 分布在同一岩相段内，其岩相的顶底即为油 层组的顶底界。
由若干油层组组合而成。同一含油层系内 油层的沉积成因、岩石类型相近，油水特征 基本一致。含油层系的顶、底界与地层时代 的分界线基本一致。
§1 地层对比
油藏地质研究
b.地震
地层划分与对比的依据
地层划分与对比的依据地层划分是地质学中非常重要的工作，通过对地层的划分和对比，可以了解地球历史的演化过程，揭示地壳变动的规律，为资源勘探和工程建设提供依据。
在地层划分与对比的过程中，需要依据一些特定的依据来进行。
一、岩性特征岩性是地层划分与对比的基础依据之一。
不同的地质时代形成的岩石具有不同的特点，通过对岩石的颜色、结构、成分等进行观察和分析，可以确定其所属的地层。
例如，古生代时期的地层中常见的是石灰岩、砂岩等，而新生代时期的地层中则常见的是火山岩、玄武岩等。
二、化石特征化石是地层划分与对比的重要依据之一。
不同地质时代的生物在地质过程中死亡并埋藏在地层中，形成了化石。
通过对不同地层中的化石进行研究和对比，可以确定地层的时代。
例如，三叠纪地层中出现了恐龙化石，而第四纪地层中则出现了现代人的化石。
三、地层的地理位置地层的地理位置也是地层划分与对比的重要依据之一。
地球上不同地区的地质构造和地质历史不尽相同，因此地层的分布也具有一定的特点。
通过对不同地区地层的对比，可以揭示地球各地地质演化的差异和联系。
例如，中国的华北地区与四川地区的地层存在明显的差异，通过对比可以了解到这两个地区的地质演化历史。
四、地球物理特征地球物理特征也是地层划分与对比的重要依据之一。
地球内部的物理性质会随着地质历史的变化而发生改变，通过对不同地层中地磁、地震等地球物理特征的研究和对比，可以确定地层的界限和时代。
例如，地震波传播的速度和方向会受到地层的影响，通过对地震波的观测和分析，可以确定地层的分布和性质。
总结起来，地层划分与对比的依据主要包括岩性特征、化石特征、地层的地理位置和地球物理特征。
这些依据相互作用，通过对地层的观察、分析和对比，可以揭示地球历史的演化过程，为地质学研究和应用提供重要的依据。
在实际工作中，地质学家会结合多种方法和技术来进行地层划分与对比，以提高划分的准确性和可靠性。
地层的划分与对比及地质年代表
第二节地层的划分与对比及地质年代表一、地层划分与对比的概念(一)地层划分地层的划分是地层学的一项基础任务，也是地质工作的基础。
其目的在于确定区域地层层序和建立相应的地质年代系统。
我们把一个地区的岩层，按其形成的先后顺序、岩性、化石等特征归纳成不同级别的地层单位，建立区域地层层序，了解该区域地层在时间上的变化规律，称为地层划分。
如果地层形成以后，一直保持其原始生成顺序，即老地层在下，新地层在上，属正常层序。
但在地壳发生过强烈运动的地区，由于岩层遭受褶皱和断裂的影响，使原始地层产状发生变动，甚至倒转，使早期形成的岩层覆盖于晚期形成的岩层之上。
因此地层划分首先要判定地层的正反顺序，建立正常层序。
地层的特征和属性是多种多样的，如岩层的几何形态、接触关系、岩性、岩石组合、化石特征、地球物理和地球化学性质等，其中任何一种特征都可以作为划分地层的依据。
由于切分地层的依据和标准不同且具有多样性，因而可以划分出多种地层系统，不同种类的地层划分可以重叠在同一剖面上进行，这就是地层单位和地层划分的多重性。
目前常用的有岩石地层单位、生物地层单位和年代地层单位三种。
(二)地层对比在地层划分的基础上，将不同地区(或剖面)的地层进行比较，论证其地质时代、地层特征和地层层位的对应关系，即为地层对比。
在实际工作中，由于特征和依据不同，有不同种类的对比。
例如：岩石地层对比是论证岩性特征和岩石地层位置是否相当；年代层对比是要论证地层的地质年龄和年代地层单位的位置是否相当；生物地层对比是要说明含化石层的化石内容和生物地层位置是否相当。
地层划分与对比两者在原则和依据上是同一的，在方法上是有密切联系的。
二、地层划分与对比的方法(一)岩石地层学方法凡是以地层的岩性特征为主要研究内容，以岩性界面变化为准，划分地层，是建立区域地层层序的主要方法统称为岩石地层学方法。
岩石特征主要指岩性、岩石组合、岩相、岩层的横向展布和岩石的变质程度等。
根据岩石特征的相似程度，对地层进行划分，并建立岩石地层系统。
地层划分
>>>> 2、划分总原则工程勘察进行岩土分层时，一般应按“两级单元”进行，不宜划分太多的亚层，一般是将不同地质时代、不同地质成因的岩土划分为主层，如②3代表第②主层第3亚层；分层应与工程需要密切配合，要明显反应对拟建工程的不利层位（如液化土层、湿陷性土层）和可主要持力层。
>>>> 3、主层划分细则3.1 按时代同一时代的地层根据工程需要可划分为多个主层，但不同时代的岩土不能划分为同一主层；主层划分应自上而下，层位反应时代和覆盖关系，如④层不能在③层上（倾覆岩层除外），层位代号越大，地层沉积时代越古老，主层层位代号大的层位不能出现在层位代号小的层位之上。
3.2 按成因当时代相同，不同成因的土应划分为不同的主层；原则上不宜将沉积环境差异较大的层划分在同一主层内，如坡积层不应与冲、洪、湖积层划分在同一主层，同一主层不宜有不同成因的土；3.3 可单独划分为主层的特殊情况厚度大，性质好的受力层，单独划分为主层有利于分析利用；厚度大，性质特殊的土（如湿陷性土、液化土、盐渍土等）应单独划分为主层；对工程影响大的层，也宜单独划分为主层（如砂层中夹了一层2米厚的漂石，影响成桩）；与工程相关的不利地层、对拟建工程影响巨大的不利层位，也应单独划分为一个主层；对松散地层，一般同一主层厚度不宜过厚，如大厚度填土，只分为一个主层，不利于分析、评价；填土、耕土、植被土一般划分在一个主层，但对厚度特别大，需进行不同的处理的大厚度填土，可根据情况划分为不同的主层；主要受力层宜划分为主层方便分析评价，如对于厚度大性质良好的天然基础持力层位或厚度大性质良好的桩端持力层，可单独划分出一个主层，起到突出持力层的作用。
>>>> 4、亚层划分总则亚层一般按岩性、状态、密实度、分布深度、物理力学性质及工程特性进行划分。
>>>> 5、亚层划分细则亚层的划分依据主要层位的岩性和物理力学性质，在编号顺序上可适当考虑空间分布和覆盖关系，由上至下依次编号，但亚层的代号顺序并不一定代表严格的沉积顺序；对于一个主层内不同岩性的地层，应划分出不同的亚层；同一地质、地貌单元的同一主层内，亚层必须是唯一的；对状态或密实度、其它物理力学指标存在明显差异，这些差异导致工程性能出现一定差异时，应再细分为多个亚层；对于同一主层内岩性相同、状态或密实度变化小，或土质均匀的亚层，当厚度较大，或埋置深度差异较大，由于部分地层参数（如桩端阻力、实际应力范围的压缩模量等）与地层埋置深度密切相关，应再依据埋置深度细分为多个亚层，亚层的厚度不宜太厚；对于一个钻孔，其亚层的分层厚度一般应大于0.5米，对于单层厚度小于 0.5米的偶然出现的层位，可以并入上、下其它物理力学性质相近或较差的层位，但对本孔中出现的薄亚层，在其它钻孔中该层厚度较大时，应予以保留。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1.1 地层划分的依据
地层划分的依据有标志层法、剖面结构及电测曲线组合特征类比法、沉积旋回法、地层厚度法等多种方法综合判识对比，下面就地层划分的依据简要论述如下。
1）主要标志层
长庆油田在鄂尔多斯盆地长期石油勘探开发中在延长组识别出K1－K9共9个可以基本区域对比的标志层，这些标志层可以归为两种类型，一类为与火山喷发物有关的凝灰质岩，另一类为灰黑色泥页岩和油页岩（表2－1）；各标志层都有特定的电性组合特征（图2－1）。
下面就9个主要标志层的特征及其在研究区域的发育情况简述如下：
（1）K1标志层位于长7油层段中部，通常在3 m左右，电性特征突出，均以箱状高伽玛、高声波时差且曲线形态呈梯形、大井径、中低电阻、低感应为特征；K1在本区内厚度变化稳定，岩性特征为灰黑色泥页岩和油页岩，具水平层理，是延长阶长7期湖泊兴盛时的产物，属半深水—深水湖相沉积，其中软体动物和浮游生物甚为丰富发育，微体动物（介形虫）常密集成层，是盆地最重要的优质油源岩；此标志层在鄂尔多斯盆地中南部分布极为稳定，可以作为剖面对比的基准面与构造制图标准层，是地层对比最主要的依据和标志层，是划分延长组长6－长8的区域性标志。
表2－1 鄂尔多斯盆地坪桥地区延长组地层划分表
（2）K2标志层位于长6底部，为长6油层组与长7油层组分界；本区内位于K1之上50 m左右，岩性特征据取芯资料证实为浅黄绿色凝灰质泥岩。
区域分布稳定,厚0.5～1.5 m左右，具有高伽玛、高声波时差、中低电阻、低感应，俗称“肥皂片”。
（3）K3标志层位于长6油层组中、下部，其顶为长6-3与长6-2的分界。
距长7顶（K2）30～40 m，是控制长6下部的重要标志层，岩性为浅黄绿色凝灰质泥岩，该层厚度在1 m左右，电性特征为低电阻、特低感应、尖刀状高声波时差、大井径、高伽玛值。
图2－1 研究区延长组各个标志层的电性组合特征
（4）K4标志层位于长4＋5底部，为黑灰色的凝灰质泥岩，为长4+5与长6分界线；上距K5标志层45 m左右，下距K3标志层约80 m左右，是控制长6
1油层组的重要标志层；厚度1 m左右，声波时差与自然伽玛值高、大井径，有时具有双峰，呈燕尾状；其上为反旋回的长4+5复合砂体，其下为长6厚层砂体。
区域内部分井测井响应十分明显。
（5）K5标志层位于长4+5地层中部，岩性为薄层黑色凝灰质泥岩，是长
4+5
1与长4+5
2
分界标志，厚度1 m左右。
区内K5标志层高于K4标志层45～48 m，
电性特征为尖刀状低电阻、低感应、高声波时差、大井径、高伽玛值。
（6）K6标志层位于长4+5顶部，是长3与长4＋5的分界；电性及岩性与K5标志层相似，它是由4个薄层凝灰质泥岩组成似锯齿状的声波时差和自然伽玛曲线形态；K6标志层高于K4标志层90～100 m。
（7）K7标志层位于长3上部，距长2底35～40 m，岩性为暗色凝灰质泥岩，为控制长2底界的辅助标志层；该层厚度在0.8 m左右，声波时差高，呈尖刀状，自然伽玛值也高、感应与井径曲线特征不明显。
（8）K8标志层位于长2
2
中部，该层厚度在0.6～0.8 m；岩性为暗色凝
灰质泥岩；电性特征为低电阻、低感应、高声波时差与大井径、高自然伽玛值。
（9）K9标志层位于长1底，是长1与长2的地层分界，特征明显，分布稳定，是整个延长组区域地层对比的主要标志层之一；其厚度在l m左右，电性特征为低电阻、特低感应、尖刀状高声波时差与大井径、高伽玛值；岩性为凝灰岩，颜色翠绿，质地致密，断口鳞片状，显微镜下为针状火山玻璃碎屑。
在坪桥研究区内K1、K2 、K3标志层整个区域分布广泛、稳定，标志非常明显，在工区内打穿的各井中出现率100%，整个区域可以完全对比；K4、K5标志层比较明显，区域可对比。
由于本次研究的目的层位是长6油层组，所以主要利用长7中上部的K1标志层、长6底部的K2标志层、长6中下部的K3标志层及长6顶部的K4标志层来划分地层，用延长组其它层位的标志层尤其是K6及K9作为辅助标志层来验证地层划分的准确性；一般长6顶部的K4标志层到长4＋5顶部的K6标志层厚90m左右，长6顶部的K4标志层到长1底的K9标志层厚310m 左右。
