室内消火栓设计流量
消防给水及消火栓系统技术规范-设计提示
消防设计需补充在设计说明及设计图纸上的资料（给排水部分，仅供参考，根据情况日后进行调整）1. 应注明消防用水量及火灾延续时间等设计参数，请严格按规范的规定选取，例如：厂房室外消火栓用水量30L/s，室内消火栓用水量20L/s,火灾延续时间3h；自动喷水灭火系统(全保护)用水量30L/s，火灾延续时间1h。
宿舍室外消火栓用水量25L/s，室内消火栓用水量15L/s,火灾延续时间2h。
2. 总平面设计时应注明周边市政给水情况及室外消火栓布置的情况，例如：本厂区周边市政管网为环状，管径均≥DN200，接入点最低压力为0.25MPa。
室外消火栓系统采用市政直接供水，从不同市政干管上引入两条进水管，在每条进水管上均设置减压型倒流防止器（水头损失取为0.04Mpa），在厂区室外设置室外消火栓给水管网，火灾时水力最不利室外消火栓的出流量不小于15L/s，且供水压力从地面算起不小于0.10MPa。
室外消火栓采用地上式室外消火栓，应有一个直径为150mm 或100mm 和两个直径为65mm 的栓口，当室外消火栓安装部位在火灾时存在可能落物危险时，上方应采取防坠物撞击的措施，室外消火栓的安装不应妨碍交通，在易碰撞的地点应设置防撞措施。
3.应介绍消防水池的设置情况，例如：室内消防用水储存在消防水池内，消防水池采用一路消防供水，不考虑火灾时补水，消防水池容积如下确定：厂房一次灭火室内消防用水量=20*50%*3.6*3+30*3.6*1=216 m³（本多层厂房设置有喷淋系统全保护，因此室内消火栓用水量可减少50%）；宿舍一次灭火室内消防用水量=15*3.6*2=108 m³；消防水池有效容积取最大值，选为216 m³。
4. 应介绍高位消防水箱及稳压泵的设置情况，例如：高位消防水箱有效容积按《消防给水及消火栓系统技术规范》GB50974-2014第5.2.1条选为18 m³，其最低有效水位标高为18.30m。
室内消火栓和室外消火栓（设置范围、要求）
室内消火栓和室外消火栓（设置范围、要求）01、室外消火栓（一）设置范围1.应设置室外消火栓（1）民用建筑、厂房、仓库、储罐（区）和堆场周围（2）用于消防救援和消防车停靠的屋面上2.可不设室外消防给水系统（1）耐火等级不低于二级且建筑体积≤3000m3的戊类厂房（2）居住区人数不超过500人且建筑层数不超过两层的居住区（二）设置要求1.市政消火栓（1）宜采用地上式室外消火栓；在严寒、寒冷等冬季结冰地区宜采用干式地上式室外消火栓，严寒地区宜增设消防水鹤。
当采用地下式室外消火栓，地下消火栓井的直径不宜小于1.5m，且当地下式室外消火栓的取水口在冰冻线以上时，应采取保温措施（2）宜采用直径DN150的室外消火栓（室外地上式：DN150/DN100+2个DN65；室外地下式：DN100+1个DN65）（3）宜在道路的一侧设置，并宜靠近十字路口，但当市政道路宽度超过60.0m时，应在道路的两侧交叉错落设置（4）保护半径不应超过150m，间距不应大于120m（5）距路边不宜小于0.5m，并不应大于2.0m（6）距建筑外墙或外墙边缘不宜小于5.0m（7）当市政给水管网设有市政消火栓时，其平时运行工作压力不应小于0.14MPa，火灾时水力最不利市政消火栓的出流量不应小于15L/s，且供水压力从地面算起不应小于0.10MPa（8）严寒地区在城市主要干道上设置消防水鹤的布置间距宜为1000m，连接消防水鹤的市政给水管的管径不宜小于DN200，火灾时消防水鹤的出流量不宜低于30L/s，且供水压力从地面算起不应小于0.10MPa2.室外消火栓（1）建筑室外消火栓的数量应根据室外消火栓设计流量和保护半径经计算确定，保护半径不应大于150.0m，每个室外消火栓的出流量宜按10～15L/s计算（2）室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建筑一侧；建筑消防扑救面一侧的室外消火栓数量不宜少于2个（3）人防工程、地下工程等建筑应在出入口附近设置室外消火栓，且距出入口的距离不宜小于5m，并不宜大于40m（4）停车场的室外消火栓宜沿停车场周边设置，且与最近一排汽车的距离不宜小于7m，距加油站或油库不宜小于15m（5）甲、乙、丙类液体储罐区和液化烃罐区等构筑物的室外消火栓，应设在防火堤或防护墙外，数量应根据每个罐的设计流量经计算确定，但距罐壁15m范围内的消火栓，不应计算在该罐可使用的数量内（6）工艺装置区等采用高压或临时高压消防给水系统的场所，其周围应设置室外消火栓，且间距不应大于60.0m。
一级消防工程师案例分析考点收集工业建筑防火消防给水及消火栓系统(有答案版)
Certificate Training Course of Registered Fire EngineerK E C H E N GZ H U T I N E I R O N G讲师：张 诺案例特训注 册 消 防 工 程 师10月6日9:00-12:0014:00-17:00工业建筑防火案例分析10月11日19:00-21:30民用建筑防火案例分析10月16日14:00-17:00民用建筑防火案例分析10月19日19:00-21:30消防给水及消火栓系统案例分析10月22日9:00-12:0014:00-17:00消防给水及消火栓系统案例分析自动喷水及其他系统案例分析10月23日9:00-12:0014:00-17:00火灾自动报警、防排烟与其他系统案例分析消防安全管理案例分析案例三 消防给水及消火栓系统案例分析1. 消防用水设计流量的确定。
2. 消防用水量的计算。
3. 消防水池有效容积的计算。
4. 消防水池、消防水箱/稳压泵的设计方案是否符合要求？5. 消防泵房的设计存在哪些问题？6. 分区给水系统的设计存在哪些问题？7. 消火栓及水泵接合器配置存在哪些问题？8. 组件调试与系统的功能验收包括哪些内容？存在哪些问题？9. 系统故障的原因分析。
案例三 消防给水及消火栓系统案例分析1. 消防用水设计流量的确定。
1. 室外消火栓设计流量的确定2. 室内消火栓设计流量的确定3. 消防用水总设计流量的确定一、消防用水设计流量（室外消火栓、室内消火栓、总设计流量）室外消火栓设计流量（L/s）耐火等级建筑物名称及类别建筑体积（m3）V≤15001500＜V≤30003000＜V≤50005000＜V≤2000020000＜V≤50000V＞50000一二级工业建筑厂房甲、乙1520253035丙1520253040丁、戊1520仓库甲、乙1525—丙15253545丁、戊1520民用建筑住宅公共建筑单层及多层15253040高层—253040地下建筑（包括地铁）、平战结合的人防工程15202530《消规》3.1.2 两座及以上建筑合用消防给水系统时，应按其中一座设计流量最大者确定。
建筑室内消火栓设计流量可折减要求
以下内容摘自《消防给水及消火栓系统技术规范》（GB50974）
3.5.3当建筑室内设有自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统或固定消防炮灭火系统等一种或两种以上自动喷水灭火系统全保护时，高层建筑当高度不超过50m且室内消火栓设计流量超过20L/s时，其室内消火栓设计流量可按本规范表中数据减少5L/s；多层建筑室内消火栓设计流量可减少50%，但不应小于10L/s。
6.1.3 建筑物室外宜采用低压消防给水系统，当采用市政给水管网供水时，应符合下列规定：
1 应采用两路消防供水，除建筑高度超过54m的住宅外，室外消火栓设计流量小于等于20L/s时可采用一路消防供水；
提示：1.车库的消火栓流量不再折减
2.一种及以上的自动灭火系统全保护时，方可进行折减。
表中数据见微信历史记录
每日一题：。
消防栓栓管道水力计算
工程名称:消火栓系统的计算
按规范要求,室内消防用水量为40L/S,消火栓的间距应保证同层任何部位有2个消火栓的水枪充实水柱同时到达.
水带铺设长度为:Ld=25X0.9=22.5m.
水枪充实水柱长度在平面上的投影长度为:Ls=0.71X(3.0-1.0)/sin45°=2m.
消火栓的保护半径应为:R=Ld+Ls=22.5+2.0=24.5m.
室内消火栓选用SN65型.水枪为QZ19.衬胶水带DN65长25m，因此设置图中所示消火栓可满足要求.
根据规范规定1号消火栓充实水柱不应低于10m,查表可知此时该消火栓栓口的压力为0.135MPa,水枪流量为4.6L/S,不足5.0L/S,根据规范规定一支消火栓的最小流量为5.0L/S,因此要提高压力，增大水枪流量至5.0L/S,计算可得1号消火栓栓口最低水压为：Hxh=Ad*Ld*qxh*qxh+qxh*qxh/B=0.0172x25x5x5+5x5/0.158=169.97KPa=17mH2O
进行消火栓给水系统水力计算时,以枝状管路计算,配管水力计算见下表:
w2
消火栓给水系统所需总水压应为：Hx=71.7+17+11.1=99.8mH2O
消火栓灭火总用水量为：Q=40L/s
该建筑消火栓系统设置三组水泵接合器。

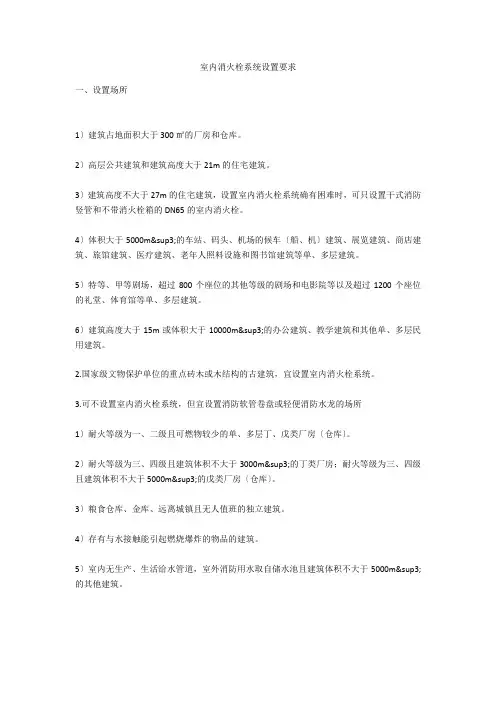

室内消火栓系统设置要求
室内消火栓系统设置要求一、设置场所1〕建筑占地面积大于300㎡的厂房和仓库。
2〕高层公共建筑和建筑高度大于21m的住宅建筑。
3〕建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。
4〕体积大于5000m³的车站、码头、机场的候车〔船、机〕建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑、老年人照料设施和图书馆建筑等单、多层建筑。
5〕特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。
6〕建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。
2.国家级文物保护单位的重点砖木或木结构的古建筑，宜设置室内消火栓系统。
3.可不设置室内消火栓系统，但宜设置消防软管卷盘或轻便消防水龙的场所1〕耐火等级为一、二级且可燃物较少的单、多层丁、戊类厂房〔仓库〕。
2〕耐火等级为三、四级且建筑体积不大于3000m³的丁类厂房；耐火等级为三、四级且建筑体积不大于5000m³的戊类厂房〔仓库〕。
3〕粮食仓库、金库、远离城镇且无人值班的独立建筑。
4〕存有与水接触能引起燃烧爆炸的物品的建筑。
5〕室内无生产、生活给水管道，室外消防用水取自储水池且建筑体积不大于5000m³的其他建筑。
1〕人员密集的公共建筑、建筑高度大于100m的建筑和建筑面积大于200㎡的商业效劳网点内应设置消防软管卷盘或轻便消防水龙。
2〕高层住宅建筑的户内宜配置轻便消防水龙。
3〕老年人照料设施内应设置与室内供水系统直接连接的消防软管卷盘，消防软管卷盘的设置间距不应大于30.0m。
1〕建筑高度不大于27m的住宅，当设置消火栓时，可采用干式消防竖管。
2〕干式消防竖管宜设置在楼梯间休息平台，且仅应配置消火栓栓口。
3〕干式消防竖管应设置消防车供水接口。
室内消防用水量8.4规范
201110108.4 室内消防用水量及消防给水管道、消火栓和消防水箱8.4.1 本条规定了建筑物的室内消防用水量计算方法与最小用水量计算原则。
1 建筑物内设有消火栓、自动喷水灭火系统、水幕系统等数种消防设备时，应根据内部某个部位或区域着火后同时开启灭火设备的用水量之和计算。
例如，百货楼内的营业厅设有消火栓、水自动喷水灭火系统和水幕系统，而百货楼地下室的库房内设有消火栓和自动喷水灭火系统，则应选用营业厅或地下室两者之中的用水总量较大者，作为设计用水量。
总之，凡着火后需要同时开启的消防设施的用水量，应叠加起来作为消防设计流量。
2 本规范表8.4.1中规定的室内消火栓用水量是计算和确定消火栓用水量、消防水池储存水量、消防水箱容量以及消防增压泵供水量等消防设施的依据。
对于消火栓每股水柱的实际出水量，应根据消火栓栓口、消防水带的口径、水枪喷嘴口径、充实水柱等多项参数计算确定。
表中的水量与消火栓实际出水量两者计算方法不同，应按实际需要计算；住宅楼梯间设置的干式消防竖管可陶消防车供水，不计入室内消火栓用水量之内。
建筑物内的消防用水量与建筑物的高度、建筑的体积、建筑物内可燃物的数量、建筑物的耐火等级和建筑物的用途等因素有关。
1)建筑物高度：普通消防车(例如解放牌消防车)按常规供水的高度约为24m。
根据消防车的供水能力，建筑的消防给水可分为高层建筑消防给水系统和低层建筑消防给水系统，划分高度采用24m。
若一般消防车采用双干线并联的供水方法，能够达到的高度(一般情况下，从报警至出水需20多分钟)约为50m。
国外进口的云梯车也达50m，在50m高度内，消防车还能协助高层建筑灭火，但不能作为主要灭火力量。
2)建筑物的体积：建筑物的体积越大，灭火力量需要越多，所需水枪的数量越多、充实水柱长度越长。
因此，所需消防用水量越多。
3)建筑物内可燃物数量：建筑物内可燃物越多，消防用水量越大。
如以室内火灾荷载为15kg／m2(等效木材)作为基数，其消防用水量为1，则火灾荷载为50kg／m2(与木材的等效换算值)时消防用水量就需要1.5。
室内消火栓设计及安装要求[完整版]
![室内消火栓设计及安装要求[完整版]](https://img.taocdn.com/s3/m/71684e1de009581b6ad9eb22.png)
设置场所1、建筑占地面积大于300㎡的厂房和仓库。
2、高层公共建筑和建筑高度大于21m的住宅建筑。
注：建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时,可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓.3、体积大于5000m³的车站、码头、机场的候车（船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑。
4、特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑.5、建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑.设计要求1、室内消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定.2、室内消火栓的配置应符合下列要求：1)应采用DN65室内消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体内。
2）应配置公称直径65有内衬里的消防水带,长度不宜超过25。
0m；消防软管卷盘应配置内径不小于φ19的消防软管，其长度宜为30.0m；轻便水龙应配置公称直径25有内衬里的消防水带，长度宜为30。
0m. 3）宜配置当量喷嘴直径16mm或19mm的消防水枪，但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪;消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。
3、设置室内消火栓的建筑，包括设备层在内的各层均应设置消火栓。
4、屋顶设有直升机停机坪的建筑，应在停机坪出入口处或非电器设备机房处设置消火栓，且距停机坪机位边缘的距离不应小于5。
0m。
5、消防电梯前室应设置室内消火栓，并应计入消火栓使用数量。
6、室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求,但建筑高度小于或等于24.0m且体积小于或等于5000m³的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅，以及本规范表3。
