阀门技术规范书

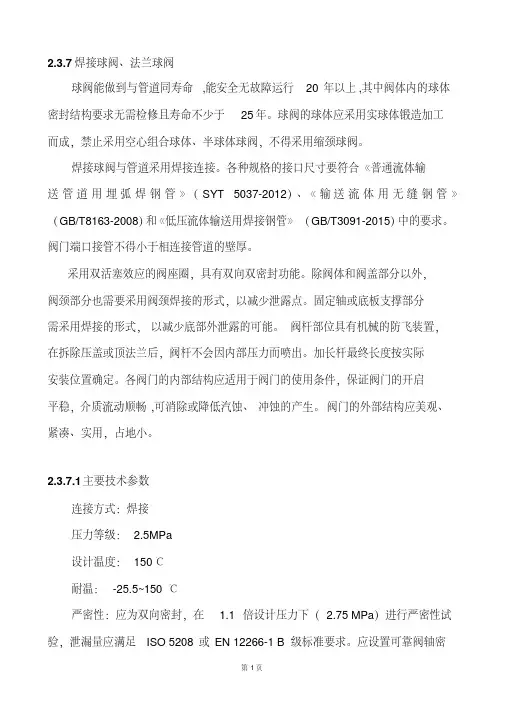

新版阀门技术规范-精选.pdf
2.3.7焊接球阀、法兰球阀球阀能做到与管道同寿命,能安全无故障运行20年以上,其中阀体内的球体密封结构要求无需检修且寿命不少于25年。
球阀的球体应采用实球体锻造加工而成，禁止采用空心组合球体、半球体球阀，不得采用缩颈球阀。
焊接球阀与管道采用焊接连接。
各种规格的接口尺寸要符合《普通流体输送管道用埋弧焊钢管》（SYT 5037-2012）、《输送流体用无缝钢管》（GB/T8163-2008）和《低压流体输送用焊接钢管》（GB/T3091-2015）中的要求。
阀门端口接管不得小于相连接管道的壁厚。
采用双活塞效应的阀座圈，具有双向双密封功能。
除阀体和阀盖部分以外，阀颈部分也需要采用阀颈焊接的形式，以减少泄露点。
固定轴或底板支撑部分需采用焊接的形式，以减少底部外泄露的可能。
阀杆部位具有机械的防飞装置，在拆除压盖或顶法兰后，阀杆不会因内部压力而喷出。
加长杆最终长度按实际安装位置确定。
各阀门的内部结构应适用于阀门的使用条件，保证阀门的开启平稳，介质流动顺畅,可消除或降低汽蚀、冲蚀的产生。
阀门的外部结构应美观、紧凑、实用，占地小。
2.3.7.1主要技术参数连接方式：焊接压力等级： 2.5MPa设计温度： 150℃耐温：-25.5~150 ℃严密性：应为双向密封，在 1.1倍设计压力下（ 2.75 MPa）进行严密性试验，泄漏量应满足ISO 5208或EN 12266-1 B级标准要求。
应设置可靠阀轴密封，防止阀杆处泄漏，在运行期间阀杆密封圈可在不停运时替换。
2.3.7.2设计结构焊接球阀、法兰球阀为专门为区域供热系统设计的开关型阀门，投标方应依照招标方提出的参数条件，选定满足要求的阀门，并提供阀门的规范。
所有阀门必须按ANSI B16.34、B31.1、API、FCI及ASTM等相关标准执行、选材、制造和试验。
阀门的设计应满足介质温度、压力、流向及严密性的要求，并满足系统开/关时间的要求。
泄漏等级按MSS-SP-61标准执行。
调节阀技术规范
山东隆华新材料股份有限公司技术规范书气动阀门技术要求根据生产需要，需对气动阀门进行提资，技术要求如下：1.总则1.1本技术规范书适用于山东隆华新材料股份有限公司20万吨/年（四期4万吨/年）聚醚多元醇扩建项目气动控制阀的设计、制造、检验、运输和售后服务等各项要求，本技术规格书所提出的是最低限度的要求。
阀门在材质选择、阀形、泄漏等级、阀门附件、防爆防护等级等方面均要有严格的技术要求。
供方必须按照气动阀门数据表选型，保证提供符合本技术规范书和有关最新工业标准的产品。
1.2 本技术规范书的技术要求、气动阀门数据表、以及其它相关标准作为此次气动阀门的设计和制造依据，供方应负责阀门的整体使用性能。
1.3 供方所供阀门应遵循本技术规范书的要求，任何偏离必须得到需方的书面认可。
遵循本技术规范书的要求并不能减轻或解除供方提供可靠运行阀门的任何责任。
1.4 供方所有提供的资料（包括产品选型说明、计算书、使用手册等）均必须采用中文。
1.5本技术规范使用的标准如与供方所执行的标准发生矛盾时，按较高较严的标准执行。
2. 适用标准所有标准与规范应以气动阀门数据表为准。
其他未尽事宜按国家、行业或较高的工厂标准执行。
3、技术要求3.1供方供货阀门及附件的材质、压力等级、泄漏等级、防爆等级等严格按数据表要求执行，不得低于数据表的技术要求。
阀门必须符合或高于本技术规格书、仪表数据表的要求。
3.2供方对阀门及附件的选型及质量负责，保证阀门满足技术规范书、仪表数据表及实际使用工况要求。
需方的技术确认仍不能免除供方的选型和质量责任。
3.3供方提供的阀门必须是完整的、全新的、无缺陷的，阀门的附件必须连接整体供货，并在制造厂进行装配检验，满足技术和使用要求；如果有任何缺项、漏项，供方必须及时无偿补足。
3.4阀门的基本要求3.4.1本技术规范书和附件《仪表数据表》中规定的阀门材质均为最低要求，供方所供阀门各部件材质按照技术规范书和仪表数据表材质的要求提供，阀门材质只能高于阀门材质要求，不得低于阀门材质要求3.4.2气动阀门要具有较高的抗震性、坚固性及安装的多样性、灵活性，气动阀门各部件材料要按照国家标准通过耐压、气密性等试验。

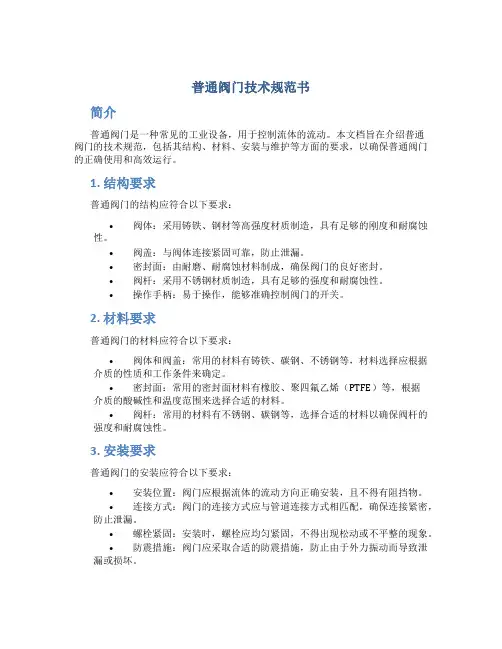

普通阀门技术规范书
普通阀门技术规范书简介普通阀门是一种常见的工业设备，用于控制流体的流动。
本文档旨在介绍普通阀门的技术规范，包括其结构、材料、安装与维护等方面的要求，以确保普通阀门的正确使用和高效运行。
1. 结构要求普通阀门的结构应符合以下要求：•阀体：采用铸铁、钢材等高强度材质制造，具有足够的刚度和耐腐蚀性。
•阀盖：与阀体连接紧固可靠，防止泄漏。
•密封面：由耐磨、耐腐蚀材料制成，确保阀门的良好密封。
•阀杆：采用不锈钢材质制造，具有足够的强度和耐腐蚀性。
•操作手柄：易于操作，能够准确控制阀门的开关。
2. 材料要求普通阀门的材料应符合以下要求：•阀体和阀盖：常用的材料有铸铁、碳钢、不锈钢等，材料选择应根据介质的性质和工作条件来确定。
•密封面：常用的密封面材料有橡胶、聚四氟乙烯（PTFE）等，根据介质的酸碱性和温度范围来选择合适的材料。
•阀杆：常用的材料有不锈钢、碳钢等，选择合适的材料以确保阀杆的强度和耐腐蚀性。
3. 安装要求普通阀门的安装应符合以下要求：•安装位置：阀门应根据流体的流动方向正确安装，且不得有阻挡物。
•连接方式：阀门的连接方式应与管道连接方式相匹配，确保连接紧密，防止泄漏。
•螺栓紧固：安装时，螺栓应均匀紧固，不得出现松动或不平整的现象。
•防震措施：阀门应采取合适的防震措施，防止由于外力振动而导致泄漏或损坏。
4. 维护要求普通阀门的维护应符合以下要求：•定期检查：定期检查阀门，包括阀体、阀盖、阀杆等部件的磨损情况，如有损坏或磨损，及时更换。
•清洁保养：定期清洁阀门，确保阀门的密封性能良好，防止杂质粘附。
•润滑维护：定期对阀杆进行润滑维护，确保阀门的开关灵活，减少摩擦损耗。
•注意维修记录：对阀门的维修情况进行记录，以便日后的维护和分析。
5. 安全防护普通阀门的安全防护应符合以下要求：•阀门的标识：对于不同类型的阀门，应进行明确的标识，包括阀门的型号、规格、工作压力等信息。
•防止误操作：阀门应采取防止误操作的措施，如设立阀门锁等。
阀门技术规范
2.3.7焊接球阀、法兰球阀球阀能做到与管道同寿命, 能安全无故障运行20年以上,其中阀体内的球体密封结构要求无需检修且寿命不少于25年。
球阀的球体应采用实球体锻造加工而成，禁止采用空心组合球体、半球体球阀，不得采用缩颈球阀。
焊接球阀与管道采用焊接连接。
各种规格的接口尺寸要符合《普通流体输送管道用埋弧焊钢管》（SYT 5037-2012）、《输送流体用无缝钢管》（GB/T8163-2008）和《低压流体输送用焊接钢管》（GB/T3091-2015）中的要求。
阀门端口接管不得小于相连接管道的壁厚。
采用双活塞效应的阀座圈，具有双向双密封功能。
除阀体和阀盖部分以外，阀颈部分也需要采用阀颈焊接的形式，以减少泄露点。
固定轴或底板支撑部分需采用焊接的形式，以减少底部外泄露的可能。
阀杆部位具有机械的防飞装置，在拆除压盖或顶法兰后，阀杆不会因内部压力而喷出。
加长杆最终长度按实际安装位置确定。
各阀门的内部结构应适用于阀门的使用条件，保证阀门的开启平稳，介质流动顺畅,可消除或降低汽蚀、冲蚀的产生。
阀门的外部结构应美观、紧凑、实用，占地小。
2.3.7.1主要技术参数连接方式：焊接压力等级： 2.5MPa设计温度： 150℃耐温：-25.5~150 ℃严密性：应为双向密封，在1.1倍设计压力下（2.75 MPa）进行严密性试验，泄漏量应满足ISO 5208或EN 12266-1 B级标准要求。
应设置可靠阀轴密封，防止阀杆处泄漏，在运行期间阀杆密封圈可在不停运时替换。
2.3.7.2设计结构焊接球阀、法兰球阀为专门为区域供热系统设计的开关型阀门，投标方应依照招标方提出的参数条件，选定满足要求的阀门，并提供阀门的规范。
所有阀门必须按ANSI B16.34、B31.1、API、FCI及ASTM等相关标准执行、选材、制造和试验。
阀门的设计应满足介质温度、压力、流向及严密性的要求，并满足系统开/关时间的要求。
泄漏等级按MSS-SP-61标准执行。
调节阀技术规范书
.30t/h2×华电泉惠石化工业区应急供热项目工程书规节调阀技术页脚.页脚. 批准：审核：校核：编写：页脚.目录第一部分技术规 (2)第二部分技术资料和交付进度 (17)第三部分设备监造（检验）和性能验收试验 (16)页脚.第一部分技术规1 总则1.1 本技术规书适用于华电泉惠石化工业区2×30t/h应急供热项目工程的国产调节阀门，包括阀门本体、电动装置及其附件的功能设计、性能、结构、制造、试验、安装和质量保证等各方面的技术要求。
1.2 本规书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规的条文，投标方应保证提供符合本规书和相关的国际国工业标准的优质产品。
1.3 如投标方有除本规以外的其他要求，应以书面形式提出，经投标方、招标方双方讨论后载于本规书。
1.4 投标方对调节阀整套设备（包括辅助系统和设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得招标方的认可。
1.5 本规书所使用的标准若与投标方执行的标准发生矛盾时，按较严格的标准执行。
1.6 如投标方没有对本规书提出书面异议，招标方则可认为投标方提供的产品完全满足本规书的要求。
投标方如对本招标文件有偏差（无论多少或微小）都必须清楚地表示在本规书的附件“差异表”中。
1.7 本规书经投标方、招标方双方共同确认和签字后作为订货合同的附件，与订货合同正文具有同等效力。
未尽事宜由双方协商解决。
1.8 在合同签订后，招标方有权因规、标准、规程发生变化而提出一些补充要求，具体容双方共同商定。
2 工程概况2.1 设备使用条件2.1.1设备安装位置：室布置。
2.2 厂址条件页脚.2.2.1室外环境温度：年平均：19.9℃；最高37.0℃；最低-0.3℃。
2.2.2室环境温度：最高40℃；最低0℃。
2.2.3室相对湿度：平均81%；最大85%。
2.2.4地震烈度：场地主要为海岸阶地地貌，位于滨海滩涂围垦区，地形平坦。
阀门采购技术规范书
电动蝶阀、电动调节阀、止回阀技术规范书二〇一二年九月目录1. 概述 (1)1.1 项目概况 (1)1.2 对供货商的要求 (1)1.3 供货范围 (1)2. 使用环境和工作条件 (3)2.1 使用环境 (3)2.2 工作条件 (3)3. 规范和标准 (4)4. 技术要求 (5)4.1 结构型式 (5)4.2 蝶阀、调节阀、止回阀的结构 (5)4.3 蝶阀、调节阀、止回阀的基本要求 (5)4.4. 控制要求 (6)4.6 材料 (7)4.7 密封材料 (8)4.8 与管道连接 (8)4.9 表面处理 (9)4.10 试验 (9)4.11 上密封试验 (10)4.12 阀门的维护 (10)5. 备品备件及专用工具 (11)5.1 一年备品备件清单 (11)5.2 三年备品备件清单 (11)5.3 特殊工具清单 (11)6. 监制、检验及性能验收试验 (12)7. 技术服务与设计联络 (13)7.1 供货商现场技术服务 (13)8. 技术资料 (14)8.1 投标时提供的资料 (14)8.2 合同签定后提供的资料 (14)8.3 最终资料 (14)9. 包装和运输 (15)1. 概述1.1 项目概况本工程为供热系统的替代工程，该工程是限公司2×300MW机组为热源，新建换热站一座，替代换热站进行集中供热。
本工程建设地点位于包头市东河区原三电厂院内。
本工程热网管道的输送介质为热水，最高工作温度为130℃，最高工作压力为1.6MPa。
本工程是安装于换热站的各种阀门，包括电动双向金属硬密封蝶阀、旋启式止回阀、电动调节阀。
在本技术规范书中规定了各种阀门的制造商、主要设备材质和性能等方面的要求。
本技术规范书所述内容和要求是买方认为必须满足的最低要求，供货商提供的全套设备应满足技术先进、安全可靠、运行稳定及安装维护方便的要求，并应对所供设备的整体技术性能和安全性能向买方负责。
但并不仅局限于此。
如供货商对所提供货物的技术性能有更优化的替代方案时，供货商有义务提出并说明其优越性，同时若本技术规范书存在任何错误或遗漏之处，供货商应及时通知买方，以寻求解决。
阀门技术规范书
xxxxxxxxxxxxx有限公司阀门使用及检修技术规范书206 年 0 月目录3、阀门本体技术要求 (3)4、阀门材质技术要求 (4)5、阀门电装设备技术要求 (4)6、常用阀门技术要求 (4)7、阀门操作机构技术要求 (8)8、阀门检修步骤和技术要求 (9)8、检修质量控制 09、安全文明施工.............................................................一、总则采购方提供的阀门,应该是技术先进的,经过运行实践考验的,阀门应保证在安全、经济条件下运行,采购方在招标书中应提供详细的技术资料和必要的图纸、说明,阀门的性能和技术条件说明,阀门存在的故障说明.二.技术要求规范和标准阀门结构及材料应在工程、设计、加工和制造上是高标准.同时性能是高效地、操作是方便的,在指定的这些技术要求的工作范围内,不应有超过标准的消耗和维修工作.执行有关国家及行业标准及规程,或等同于国际标准,当使用其它规程、规范或标准时,供货商应将它们与报价书一齐交送,同时提供差异附表.三、阀门本体技术要求：除特殊部件外不允许采用任何塑料材质,且部件材质应与设备防腐级相当.阀门制造应符合JB3593-89电站阀门制造技术条件、GB0869-89电站调节阀技术条件及相应国际标准的有关规定.1)对于阀门的铸钢件,应符合JB2640-8锅炉管道附件承压铸钢件技术条件的规定；2)对于阀门的锻钢件,应符合JB2633-8锅炉锻件技术条件的规定和GB2228-89通用阀门碳素钢锻件技术条件；3)对于阀门承压焊接件,应符合JB/T4709-92钢制压力容器焊接规程的规定.4)闸阀应符合GB/T 2234-989的规定；5)截止阀和止回阀应符合GB/T 2235-989和GB/T 2236-989的规定；6)球阀应符合GB/T l2237-989的规定；7)调节阀应符合GB/T 0869-989的规定8)排污阀应符合JB/T 6900-993的规定；阀体结构应有良好的抗热冲击能力.高压阀门与管道采用对口焊接时,阀门进出口处出厂时应按相应的国家标准加工好坡口.阀门结构设计应具有功能多、易维护、噪音低、结构紧凑、动作灵活和重量轻等特点.阀门关闭要严密而无泄漏,阀芯及阀座应耐磨,耐冲刷并便于拆装与研磨.压力在以上的阀门自密封结构,密封面采用不锈钢或硬质合金.除蝶阀外其它阀门要求设倒密封.四、阀门材质要求阀门制造,应按压力容器受压元件的条件选用钢材.钢材的质量及规格应符合相应的国际标准、国家标准或有关技术条件,并应附有钢厂的钢材质量证明书.2 阀门的结构及其零件所采用的材料应保证在规定的条件下可靠地使用.零件材料应符合设计图样的规定.阀体材料的焊接性能应与相连的管道材料焊接性能相适应,以便于安装施焊.3 阀门受压元件用钢应由平炉、电炉或氧气转炉冶炼.制造厂应有科学而完善的管理体系,保证成品质量及零件在材料库及加工各工序中不致混材和错用材料.4 所有密封件应严密无泄漏,密封材料应采用性能可靠的成熟产品.5 所有配供填料均采用柔性石墨,及以上的阀门填料采用加金属丝石墨镍丝.6 阀门材料清单中已经注明阀门的规格型号,阀门质量必须不低于相应的国家标准.五、阀门电装技术要求：阀门电装执行机构的选型应能满足数据单中规定的最恶劣操作条件下的阀门运行要求,并且电动执行机构的额定输出扭矩应具有不小于倍的安全系数.2 国产执行机构内部所配接触器品牌指定ABB、施耐德两种品牌.执行机构内部涡轮及驱动套材质采用合金铜材质.蜗杆及主轴材质为高强度合金钢材料,箱体外壳为铸造铝合金材质.3 阀门电装执行机构输出的最大扭矩不应对阀门造成破坏,输出的最小扭矩能保证阀门的正常开启.电动执行机构输出扭矩在现场免开盖可调.4 电动执行机构应为非侵入式智能型,对执行机构进行任何外部调节、调试、故障诊断及设定值的修改均可通过外部操作进行,不需要拆开执行机构的密封端盖.参数设置、参数检查、参数调整、信号查询等利用红外设定器或电气罩上的旋钮与通过电气罩上的LCD液晶屏进行人机对话均可操作,免开盖实现各种操作.六、常用阀门的技术要求、逆止阀逆止阀为法兰式,逆止阀应是非冲击型的,它们可以是摇摆式或有特殊注明时是升降式的.承包商应按阀门表分别供货.2阀盖阀盖与阀体的连接方式应符合有关国家标准.3阀座面阀门的设计应在各种工况下都具有良好的功能.2 、蝶阀对夹式本技术规范要求提供的阀门要求阀杆水平放置,因此,阀座的设计应考虑此要求,同时,阀门应有双向关闭能力和能更换的阀座.22材料应适合于阀门数据表中所规定的设计条件和运行条件,除非另有说明,在所有情况下阀板和阀杆应是不锈钢而阀体材质采用不锈钢或衬里耐腐蚀的材质,衬里材料的物理性能及机械性能应能满足有关标准的要求.3阀门应带有填料盒和拆卸式填料盖.填料盒应有足够深度以便接受至少4圈填料,但制造厂有特殊设计的优于此方式的填料密封方式亦可接受.阀门和填料盒的组件的设计应允许在不拆下阀门和轴的情况下更换盘根.同时应提供在不移动阀门操作器的情况下更换盘根的手段.4所有阀门要按规定的压力进行外壳水压试验.5所有阀门要根据规定接受阀座密封试验,阀座应气泡严密.6所有阀门应按标准接受性能试验.3、闸阀闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量.闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道.闸阀的主要优点流体阻力小.闸阀闸体内部介质通道是直通的,介质流经闸阀时不改变其活动方向,因而活动阻力较小.2启闭较省力.启闭时闸板运动方向与介质活动方向相垂直.与截止阀相比,闸阀的启闭较为省力.3介质活动方向一般不受限制.介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的.便于安装,适用于介质的活动方向可能改变的管路中.闸阀的主要缺点高度大、启闭时间长.由于开启时需将闸板完全提升到阀座通道上方,封闭时又需将闸板全部落下挡住阀座通道,所以闸板的启闭行程很大,其高度也相应增大,启闭时间较长.2密封面易产生擦伤.启闭时闸板与阀座相接触的两密封面之间有相对滑动,在介质力作用下易产生擦伤,从而破坏密封性能,影响使用寿命.闸阀的结构形式闸阀按阀杆结构和运动方式分为明杆闸阀和暗杆闸阀.明杆闸阀的阀杆带动闸板一起升降,阀杆上的传动螺纹在阀体外部,因此,可根据阀杆的运动方向和位置直观地判定闸板的启闭和位置,而且传动螺纹便于润滑和不受流体腐蚀,但它要求有较大的安装空间.暗杆闸阀的传动螺纹位于阀体内部,在启闭过程中,阀杆只做旋转运动,闸板在阀体内升降.因此,阀门的高度尺寸小.暗杆阀闸,通常在阀盖上方装设启闭位置指示器,以适用于船舶、管沟等空间较小和粉尘含量大的环境.闸阀还可按闸板的结构不同分为楔式和平行式两类.楔式闸板又可分为刚性单闸板、弹性单闸板及双闸板等.闸阀的主要标准GB2232-989通用阀门法兰连接铁制闸阀2GB2234-989通用阀门法兰和对焊连接钢制闸阀3GB8464-987内螺纹连接闸阀、截止阀、球阀、止回阀通用技术条件4内螺纹连接闸阀、截止阀、球阀、止回阀基本尺寸铁制闸阀5JB/T5362-994闸阀产品质量分等6JB/T5298-99管线用钢制平板闸阀闸阀的安装与维护双闸板闸阀应竖立安装,即阀杆处于垂直的位置,手轮在顶部.手动单闸板闸阀可任意位置安装.2带传动机构的闸阀如齿轮传动、电动、气动或液动等,均应按产品使用说明书的规定安装.3手轮、传动机构均不答应用起吊用,并严禁碰撞.4带有旁通阀的闸阀,可平衡进出口的压差及减小开启力,因而在开启前,应先打开旁通阀.4、截止阀截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量.截止阀适用的压力、温度范围很大,但一般用于中、小口径的管道.截止阀的主要优点与闸阀相比,截止阀的结构较简单,制造与维修都较方便.2密封面不易磨损、擦伤,密封性较好,寿命较长.3启闭时阀瓣行程较小,启闭时间较短,阀门高度较小.截止阀的主要缺点流体阻力大.阀体内介质通道比较曲折,故能量消耗较大.但直流式截止阀流体阻力相对较小.2启闭力矩大,启闭较费力.封闭时,由于阀瓣运动方向一般与介质压力作用方向相反,必须克服介质的作用力,故启闭力矩大.中、高压较大口径的截止阀可采用平衡式结构,以减小启闭力矩.3介质活动方向受限制.一般要求介质从下向上活动.4截止阀的结构形式截止阀阀体的结构形式有直通式、直流式和直角式.直通式是最常见的结构,但其流体阻力最大.直流式的流体阻力较小,多用于含固体颗粒或粘度大的流体.直角式阀体多采用铸造,适用于较小通径、较高压力的截止阀.截止阀的主要标准GB2233-989通用阀门铁制截止阀与升降式止回阀2GB2235-989通用阀门法兰连接钢制截止阀与升降式止回阀截止阀的安装与维护手轮、手柄操纵的截止阀可安装在管道的任何位置上.2手轮、手柄及传动机构不答应作起吊用.3安装时应留意使介质的流向与阀体上所指箭头的方向一致.4带传动机构的截止阀如齿轮传动、电动、气动或液动,均应按产品使用说明书的规定安装.5、止回阀止回阀是能自动阻止流体倒流的阀门.止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧.当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动封闭以防止流体倒流.止回阀一般分为升降式、旋启式、蝶式及隔膜式等几种类型.升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中心线作升降运动,动作可靠,但流体阻力较大,适用于较小口径的场合.升降式止回阀可分为直通式和立式两种.直通式升降式止回阀一般只能安装在水平管路,而立式升降止回阀一般应安装在垂直管路.旋启式止回阀的阀瓣绕转轴作旋转运动.其流体阻力一般小于升降式止回阀,它适用于较大口径的场合.旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种.单瓣旋启式止回阀一般适用于中等口径的场合.大口径管路选用单瓣旋启式止回阀时,为减少水锤压力,最好采用能减小水锤压力的缓闭止回阀.双瓣旋启式止回阀适用于大中口径管路.对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管道路.蝶式止回阀的结构类似于蝶阀.其结构简单、流阻较小,水锤压力亦较小.隔膜式止回阀有多种结构形式,均采用隔膜作为启闭件,由于其防水锤性能好,结构简单,本钱低,近年来发展较快.但隔膜式止回阀的使用温度和压力受到隔膜材料的限制.止回阀的主要标准：GB2233-989通用阀门铁制截止阀与升降式止回阀2GB2235-989通用阀门法兰连接钢制截止阀与升降式止回阀3GB2236-989通用阀门钢制旋启式止回阀4GB/T3932-992通用阀门铁制旋启式止回阀止回阀的安装及使用直通式升降式止回阀应安装于水平管路上,立式升降止回阀和底阀一般安装在垂直管路上,并且介质自下而上活动.旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾斜管路上.安装止回阀时,应特别留意介质活动方向,应使介质正常活动方向与阀体上箭头指示的方向相一致,否则就会截断介质的正常活动.底阀应安装在水泵吸水管路的底端.止回阀封闭时,会在管路中产生水锤压力,严重时会导致阀门、管路或设备的损坏,尤其对于大口径管路或高压管路,故应引起止回阀选用者的高度留意.6、球阀球阀是用带圆形通孔的球体作启闭件,球体随阀杆运动,以实现启闭动作的阀门.球阀的优点流体阻力小.全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线相通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小.2启闭迅速.启闭时只需把球体转动90°,方便而迅速.3结构较简单,体积较小,重量较轻.特别是它的高度远小于闸阀和截止阀.4密封性能较好.球阀一般采用具有弹性的软质密封圈.球阀的缺点球阀最主要的阀座密封圈材料是聚四氟乙烯,它对几乎所有的化学物质都有是惰性的,且具有摩擦系数小、性能稳定、不易老化、温度适用范围广和密封性能优良的综合性特点.但聚四氟乙烯的物理特性,包括较高的膨胀系数,对冷流的敏感性和不良的热传导性,要求阀座密封的设计必须围绕这些特性进行.所以,当密封材料变硬时,密封的稳定性就受到破坏.而且,聚四氟乙烯的耐温等级较低,只能在小于80℃情况下使用.超过此温度,密封材料就会老化.而考虑长期使用的情况下,一般只会在20℃不使用.七、阀门操作机构：、阀门和操作机构的结构设计应能使阀门保持在任何位置,从全开到全关.2、手轮应是钢结构.特殊指明的地方也可用锻制钢手轮.手轮应牢固地固定以免由于振动或其它运行条件而松动或脱落.手轮应有表示开关方向的3、清洗和油漆阀门的清洗和油漆应按制造厂家的标准惯例工艺,并按下列要求.所有阀体内部应全部用金属砂吹洗干净,对于不锈钢阀门应用新矾土砂,所有吹扫材料应在油漆前清除掉.2不能用沥青基的油漆.3处于热态工作的阀门,其油漆应是耐热的.4、安全保护材料在运输和储存期间应有防止损坏、腐蚀、内部污染的保护措施.为了运输而采用的包装应保证设备以良好状态到达目的地.保护措施应包括下列：所有供货设备的开孔要妥善地塞上或盖住,也可用其它封堵方式,并用带子包封,以适当地防止损伤及外部杂物或水份的浸入.2 焊接端部应盖住或用合适的、有一定刚度的保护罩封住,为衬垫或衬环设计的倾斜端的保护罩应有多层板或硬板衬里,盘紧贴在倾斜端.对于其它焊接端的保护罩可以用不带园衬盘的金属帽.插口焊接的保护可用塞子.3 所有法兰接口应有适当的全表面的法兰保护罩,用螺栓固定并封住.5、验收和试验安装完毕后,所有设备都应在额定工况运行条件下,由用户进行试验而且供货商应到场并给予指导.系统的验收试验应包括不少于三次的连续使用运行.2 经过性能试验,并证明了本规范所涉及的厂用的按本规范的要求执行了所需的功能而且设备振动,现象消失之后,就应认为验收工作已完成.八、阀门检修步骤和技术要求、外观检查阀体是否完好,零部件是否齐全；2、拆卸解体后,清洁、除锈,确定阀座、阀芯密封面损伤情况；3、施工一般工序做标记清洗解体检查研磨修复装配试验回装复位保运.做标记：为保证阀阀检修后能正确复位,应重视打标记程序,其手段可用于不同颜色的油漆画出,应能清晰的标明.2 清洗：滞留在阀体腔内的工艺介质是具有腐蚀或放射性的,在进入解体工序前必须以水洗或蒸汽吹扫的方法,清除阀门被工艺介质浸责的零部件.3解体检查：对各连接部位喷洒松锈剂,解体工作；解体后所得的零部件统一编号后应集中存放塑料箱内,以防散失或碰伤.4生锈或赃污的零部件要以合适的手段进行去锈和清洗,要注意清洁好机加工面,特别是要保护好阀杆,阀芯和阀座的密封面.重点检查部位：阀体：阀体的内壁和连接阀座的内螺纹处易受流体介质的腐蚀和冲蚀.阀座：密封面和与阀体连接的外螺纹处易受到腐蚀和气蚀.阀芯/阀杆组件：阀芯的密封面和调节曲面以及导向圆柱面处均是易受腐蚀和磨损的；阀杆上部与密封填料接触亦是易受腐蚀和磨损的；还注意检查阀芯与阀杆连接不得松动,阀杆的弯曲同心度要求.（1）上阀盖的填料函处的腐蚀.（2）阀体,上阀盖,下阀盖各阀兰密封面的腐蚀程度.（3）根据零部件损伤情况各异,决定采用更新或修复处理.（4）每一次检修不论损伤与否,必须更新的零件所有密封填料,法兰垫圈.（5）经检查发现损伤而又不能保证下一运行周期工作的零件应予以更换.（6）阀体法兰面检查,修复.（7）其余的各式零部件如损伤严重的应予更新,轻度损伤时,方采用补焊,机加工,钳工等各种手段予以修复.4、研磨修复：阀座研磨后阀芯与装配在阀体内的阀座需配对的研磨,并应保证二者的同心度条件下方可进行.先粗磨﹑后细磨,直至阀芯与阀座的密封面,为连续线接触,研磨剂应从阀内件上清洗干净.5、装配在装配的全过程中特别重视各零件相互间的对中性.2阀体与上下阀盖组装时,应采用对角线“+”字逐次旋紧法,螺栓上应涂抹二硫化钼润滑剂.技术资料的归整、在检修过程中建立一份详细的档案.2、根据实际检修的工作量将详细的检修记录表测试记录表,更换零部件明细表及检修的总结表存档.技术支持内漏阀门检修需配备专门从事阀门检修工作有丰富经验的人员、技术人员、专业检测及验收人员现场检测.九、检修质量保证/质量控制（1）确定工程质量目标：工程合格率00%,一次试车成功00%.质量保证体系：依据ISO900体系的要求保证工程质量.（2）抓好施工和技术设备：在施工准备上做好各项源的优化配置工作,坚持专业管理人员和作业人员持证上岗制度.做到管理人员熟悉标准,规范和各项管理程序,作业人员掌握工程有质量要求,满意施工的技术,质量要求,在技术准备上,一是结合检修工程实际情况,学习使用国内同类的先进施工经验.二是针对检修特点建立、健全各岗位管理运行流程,配备满足要求的各种规范、标准.三是优化施工方案、措施、提高工艺文件的可操作性.四是细化各类检验,试验等准备工作.（3）施工过程组织管理充分发挥各职能部门作用,加强施工过程劳动力、机具的控制和协调管理,对重点施工状态控制.严格工序交接制度,确保施工过程有条不紊.严格技术交底制度,使施工作业人员明确技术、质量、安全要求,对技术难度大、质量要求高的工序加强检查和指导.狠抓工艺纪律,保证工程质量.九、安全文明施工、施工前对作业人员进行技术交底,进行安全教育；2、施工前办理动火证等相关安全手续；3、高空作业人员应佩戴安全带,戴好安全帽,穿好防护服等安全防护用品,并做好各项防护措施.4、施工完毕后,应把施工用具、材料等物件存放在指定地点；5、做到工完料净、场地清,确保施工现场环境卫生.。
(完整版)通用阀门技术规范
华电江苏公司阀门集中采购技术规范文件（国产闸阀、截止阀、止回阀、蝶阀及灰系统阀门）二零一五年十月附件1 技术规范 2附件2 供货范围 11附件3 技术资料和交付进度12附件4 交货进度 13附件5 监造、检验和性能验收试验13 附件6 技术服务和设计联络15附件7 分包和外购错误!未定义书签。
附件8 大部件情况错误!未定义书签。
附件9 附图（无）错误!未定义书签。
附件10 其他错误!未定义书签。
1.1 本标书适用于华电江苏公司所属发电厂生产系统所需的阀门的招标采购。
1.2 设备招标范围:本次招标采购高、中压闸阀、截止阀、止回阀、蝶阀、灰系统阀门等，阀门清单附表。
设备供货范围包括以下各项：阀门本体；电动阀门执行机构(可选用扬州电力修造、江苏恒春、常州电站辅机产品）；气动阀门执行机构(不指定品牌，由阀门供应商提供，产品质量保证期与阀门本体产品同步寿命，在质量保质期内发生的质量问题由阀门供应商负责）在提供电动阀门本体时如企业有需求，须提供阀门连接反法兰及连接附件；安装、运行维护用的消耗性及易损的备品备件；阀门检修专用工具；相关图纸、资料。
投标方的工作范围包括以上设备的设计、制造、检验、试验、包装、运输和安装指导。
1.3 总的要求1.3.1 本招标文件提出了对所采购阀门的功能设计、结构、性能、安装和试验等方面的技术要求。
灰系统阀门无标准型号，本次招标提供的技术参数仅供参考，具体以现场实际测量为准，如由此产生的技术差异由投标方负责；1.3.2 投标方应有严格的质量保证体系，提供高质量的设备和功能完善的配套设施，以实现整个电厂的安全、可靠和经济运行。
1.3.3 投标方所采用的产品设计，必须是技术和工艺先进，并经过二年以上运行实践证明是成熟可靠的产品，对于未经过实践的设计不予采纳。
1.3.4 投标方对所提供阀门的成套设备（含辅助系统与设备）负有全部技术责任，包括分包（或采购）的设备和零部件。
1.3.5 若投标方投标书与本招标文件要求有偏差(无论多少或是否重要)都必须清楚地表示在本招标文件的附件“差异表”中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀门技术规范书目录1 总则 (3)2 设备的运行环境 (3)3 设备规范 (4)4 技术要求 (5)5 质量保证及试验 (7)6 供货范围 (9)7 包装、运输及贮存 (9)8 技术文件 (13)9 其它 (10)10 售后服务 (11)1 总则1.1 本技术规范用于兴安热电有限责任公司使用的阀门。
它提出了阀门的功能设计、结构、性能、安装等方面的技术要求。
1.2 本技术规范并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术规范和国际、国内现行有关工业标准的优质产品。
1.3 供方所执行国际标准不得低于相应的中国国家标准。
1.4 本技术规范经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
2 设备的运行环境年平均温度 4.2℃采暖期平均温度 -6.8℃采暖室外计算温度 -23℃最冷月平均温度 -16.3℃全年采暖天数 180d年平均风速 3.3m/s最大风速 28.3m/s主导风向 NW最大冻土深度 249cm地震烈度等级 6度水文资料：PH值 7.5～7.9总硬度 3.5～9.9德国度钙化度 <400mg/L水质弱碱性水3 设备规范3.1 设备名称电动蝶阀、闸阀3.2 规格及参数4 技术要求4.1对设备性能的要求4.1.1所有阀门均应满足所安装系统的功能要求。
4.1.2所有阀门均应满足所安装系统的设计参数要求。
4.1.3所有阀门均应能在冷热状态下灵活关闭，不得有卡涩现象。
4.2 对设备制造的要求4.2.1 各阀门制造应符合JB3593-89《电站阀门制造技术条件》。
4.2.1.1对于阀门的铸钢件，应符合JB2640-81《锅炉管道附件承压铸钢件技术条件》的规定；4.2.1.2对于阀门的锻钢件，应符合JB2633-81《锅炉锻件技术条件》的规定和GB12228-89《通用阀门碳素钢锻件技术条件》；4.2.1.3对于阀门承压焊接件，应符合JB/T4709-92《钢制压力容器焊接规程》的规定。
4.2.2 阀体结构应有良好的抗热冲击能力。
4.2.3 阀门结构设计应具有功能多、易维护、噪音低、结构紧凑、动作灵活和重量轻等特点。
4.2.4 阀门关闭要严密而无泄漏，阀芯及阀座应耐磨，耐冲刷并便于拆装与研磨。
4.3 对设备材质的要求4.3.1 阀门制造，应按压力容器受压元件的条件选用钢材。
钢材的质量及规格应符合相应的国际标准、国家标准或有关技术条件，并应附有钢厂的钢材质量证明书。
4.3.2 阀门的结构及其零件所采用的材料应保证在规定的条件下可靠地使用。
零件材料应符合设计图样的规定。
焊接阀体材料的焊接性能应与相连的管道材料焊接性能相适应，以便于安装施焊。
4.3.3 阀门受压元件用钢应由平炉、电炉或氧气转炉冶炼。
制造厂应有科学而完善的管理体系，保证成品质量及零件在材料库及加工各工序中不致混材和错用材料。
4.4 对电气设备的要求4.4.１电动执行机构电机应有使用可靠的超温保护装置，并应为防爆、防尘和防潮型。
电动执行器应符合JB2921-81《阀门电动装置技术条件》的规定。
4.4.3各阀门的电动执行机构应运行可靠、准确、灵活。
4.5 寿命要求在运行累计30000小时内，阀门易损件不得损坏，阀门不得泄漏。
4.6 其它特殊要求4.6.1 设备的清洁：出厂前，应清除内部的一切杂物及内外表面上的氧化皮、锈、油粉笔、油漆标记等物质。
4.6.2 表面处理和涂层：供方应选择符合有关标准、规定的涂层涂敷方式，以防止设备在运输、储存和运行时被腐蚀。
供方应提供防腐保护的完整说明，包括清洗和涂层工艺及所用涂料的特性说明。
4.6.3 设备运输和贮存措施设备所有外露部件应有保护罩，防止在运输和贮存期间损坏、锈蚀以及外部物件进入。
对连接件及连接端部应分别采取保护措施5 质量保证及试验5.１所有设备应符合下列有关标准及规范JB3595-93《电站阀门制造技术条件》ZBJ98016《锅炉锻件技术条件》JB755-89《压力容器锻件技术条件》ZBJ98015《锅炉管道附件承压铸钢件技术条件》JB/T4709-92《钢制压力容器焊接规程》GB3323-87《钢熔化焊接接头射线照相和质量分级》GB1048- 《管子和管道附件的公称压力和试验压力》JB2921- 《阀门电动装置技术条件》JB2195- 《YDF系列电动阀门三相异步电动机》JB2196- 《YBDF-WF系列户外、防腐、防爆型电动阀门用三相异步电动机》GB3767-83《噪声源声功率级的测定－简易法》5.2 供方有责任让需方进入该设备正在加工或正在试验中的所有供方工厂和外购制造厂。
5.3 产品的设计制造和验收试验应遵照有关规范和标准，并满足本技术规范的要求。
5.4 虽经供方工厂的试验验收，供方还要保证需方现场试验达到要求的性能和可靠性。
对于需方的检查验收，不应认为是解除制造厂所负的责任。
5.5 为了减少需方检查工作量，供方有责任向需方提供全部材料证明书和工厂试验数据。
一些重要的检查与试验项目，需方有权派代表参加。
如需要，供方应在试验前10天通知需方代表参加。
5.6 供方应保证所提供的设备满足电厂安全可靠运行的要求，并对设备的设计、制造、供货、试验、包装、发运、现场调试等过程全面负责。
5.7供方应保证设备安装前无需解体检查，如出现质量问题，由供方免费更换或维修。
5.8 供方应对保质期内因质量原因导致的产品损坏实行无偿的修复和零件配制，甚至产品更换。
保质期后应满足需方对产品的技术咨询（无偿）和零件的供给（有偿）。
5.9 需方的代表应能得到并审查供方的质量控制大纲。
5.10 阀门在组装完毕后应按JB3595-84《电站阀门制造技术条件》及GB1048-70《管子和管路附件的公称压力和试验压力》等规定进行水压强度试验和严密性试验。
电动执行机构应按JB2921-81《阀门电动装置技术条件》规定的试验项目进行试验。
5.11 中、高压及以上阀门填料应使用高压石墨，门盖与门座的密封垫应使用高强垫片。
5.12所有阀门统一要求如下（包括快开、快关阀门）：5.12.1阀门必须按ANSI标准设计、选材、制造及实验。
5.12.2阀门泄漏等级应按MMS-SP-61标准执行。
5.12.3阀门压力等级应按表中系统最大压力和设计温度选取，并考虑管道做严密性水压试验时，阀门应能承受此压力。
供方提供的阀门应能参加运行前的水压试验、酸洗及吹管。
5.12.4快开、快关阀最大流量按所接管道口径选择。
5.12.5所有阀门设计需考虑汽蚀问题及防磨损措施。
5.12.6如果流体经阀门的出口压力又回升到大于汽化压力，会发生“空化”现象，从阀体设计而言，必须采用多级降压措施，以使阀内各点压力均大于汽化压力，从而保证不发生汽蚀，需厂家提供相应的计算进行核实，为防止汽蚀发生，阀门应采用流关式。
5.12.7所有阀门均应进行噪声计算，并提供计算结果，噪声标准是距离阀体1米处不超过85dB(a)。
5.12.8 所有阀门表面应进行加工，保证外型美观。
5.12.9 所有阀门编号应打印在阀门铭牌上。
6 供货范围6.1供货范围阀门（包括阀体、阀芯等的完整阀门）及电动执行机构。
7 包装、运输及贮存７.１包装运输７.１.１每个设备箱内应包括两份详细的装箱单和一份质量检验证明。
７.１.２对装箱供给的设备，供方应在每个箱子的四面清楚地标明订货号、运输识别号、发货及到货地点、发货人及收货人、设备名称、工程项目名称、箱号（箱的序号/设备总件数）、毛/净重、外形尺寸（长×宽×高）、设备运输及贮存保管要求的国际通用标记。
对于2t或更重的包装箱，还应在两侧用箭头突出地标出重心和起吊点的位置，以便装卸和搬运。
７.１.３所有的孔、管接头、法兰、螺纹和末端焊接的连接件，都应加以保护，以防止运输和保管期间发生损坏、腐蚀和掉进其他部件。
７.２贮存供方提供的设备应包装保护好，使其自交运之日起能在室外露天条件下贮放12个月的时间，直至运行前不需拆卸检查。
如果要预期存放更长的时间，需方必须与供方商妥一种必须遵循的方法。
8 技术文件8.1供方必须提供采用国际单位制的技术文件及图纸。
8.2 供方所提供的各种技术资料应能满足需方对设计、安装、调试和运行、维护的要求，如果需方认为所提供详细的技术资料不能满足需要时，需方有权提出补充要求，供方应免费提供所需的详细补充技术资料。
8.2.1 技术文件和图纸供方应在技术协议签订后15日内提供如下技术文件和图纸。
8.2.2 阀门尺寸及技术数据表；8.2.2.1 阀门的特性曲线（含设计参数、最大和最小流量曲线）；8.2.2.2 阀门的原理、安装、运行、维护和检修的详细说明书；8.2.2.3 内部接线和设备布置；阀门出厂检测报告、合格证及各种试验报告。
9 其它9.1 未尽事宜，由双方协商解决。
10 售后服务10.１设备安装调试期间，供方应派专业人员免费到现场指导安装并负责调试。
10.２设备出现故障且用户不能自行解决时，供方在24小时内到达现场免费进行处理。
10.3供方应免费提供技术指导和培训。
10.4 设备到达现场后需方通知供方七天内赴现场共同开箱验货，若供方在限定的时间内不来人或不书面通知，则需方有权自行开箱使用，由此造成的后果,供方自负.10.5 在安装完毕调试过程中，需方应提前10天电告供方派员参加，并为供方人员提供工作方便，供方则应及时配合，指派有关技术人员无偿协助解决现场安装调试中的技术难题。
10.6 供方保证设备在保证期内（一年）如因设计、制造原因发生的问题，由供方无偿负责解决。
10.7 当供方阀门设备有技术改进或更新时，应及时将有关信息通报需方.- 11 -。
