线路板pcb三防漆保护漆
三防漆应用说明
环保三防漆
三防漆有哪些种类？
三防漆也叫PCB电子线路板保护油、披覆油、防潮漆、三防涂料、防水胶、绝缘漆、防腐蚀漆、防盐雾漆、防尘漆、保护漆、披覆漆、三防胶等，其分类如下：三防漆从化学成分上可分为丙烯酸酯、硅酮、聚氨酯三防漆；而从固化方式上，有溶剂型固化，室温固化、热固化和紫外光固化等。
1、含溶剂丙烯酸树脂三防漆[1]（目前市场应用最广，大众化产品）
特点：具有表干、固化时间快，较好的三防性，价格便宜，颜色透明，质地柔韧、具有易于修复的特征。
2、不含溶剂丙烯酸树脂三防漆
特点：UV固化，可在几秒到十几秒表干，颜色透明，质地较硬，防化学腐蚀和耐磨性也非常好。
3、聚氨酯三防漆
特点：质地较脆，有优良的耐溶剂性能。
除了优越的防潮性能外，且在低温环境下性能稳定。
4、有机硅三防漆[2]
柔软的弹性涂层材料，能很好的释放压力，耐高温200度，易修复。
另外：从价格和性能方面综合考虑，还有出现上述类型三防漆会出现交叉现象出现，如有机硅改性三防漆
PCB电路板为什么需要使用三防漆？
三防漆也叫PCB电子线路板保护油、披覆油、防潮漆、三防涂料、防水胶、绝缘漆、防腐蚀漆、防盐雾漆、防尘漆、保护漆、披覆漆、三防胶等，使用过三防漆的PCB线路板具有防水、防潮、防尘“三防”性能和耐冷热冲击、耐老化、耐辐射、耐盐雾、耐臭氧腐蚀、耐振动、柔韧性好、附着力强等性能。
湿气是对PCB电路板最普遍、最具破坏性的主要因素。
过多的湿气会大幅降低导体间的绝缘抵抗性、加速高速分解、降低Q值、及腐蚀导体。
我们常常看到PCB 电路板金属部分起了铜绿就是没有涂覆三防漆金属铜与水蒸气、氧气共同其化学反应引起的。
而在印刷电路板上随便找到的几百种污染物具有一样的破坏力。
它们会导致与湿气侵蚀造成的同等结果－－电子衰坏、腐蚀导体甚至造成无可挽回的短路。
最常于电气系统中发现的污染物，可能是由制程中残留下来的化学物质。
这些污染物举例来说有助熔剂、溶剂离型剂、金属粒及记号墨水等。
也有主要污染群为人为经手时不慎造成的，如人体油脂、指印、化妆品及食物残垢。
操作环境中亦有许多污染物，如盐类喷雾、沙土、燃料、酸、及其它腐蚀性的蒸气及霉菌。
将三防漆涂覆在印刷电路板及零组件上，当可能受到操作环境不利因素影响时，可以降低或消除电子操作性能衰退状况。
若这种披覆漆能维持其作用达一段令人满意的的时间,比如大于产品的使用期限，便可视为已达其涂覆目的。
即使披覆层很薄,也在一定程度上能很好的承受机械性振动及摆动、热冲击，以及高温下的操作。
当然，薄膜可用以使插于印刷电路板的各别零件具有机械强度或是足够之绝缘性的观念，是错误的。
零组件须以机械方法来插牢，并须要有它们自己适用的填缝剂，这样才有双重的保险去防范意外的发生。
三防漆典型物理、化学性能
项目单位规格值试验方法
外观---- 透明UV蓝光目测
粘度25℃mPa·s 600-800 JIS K6249
硬度TYPE A ≥50JIS K6249
表干时间min 5～15 指触法
抗拉强度MPA ≥6.5ASTM D4632-08
剥离强度N/mm ≥8IPC-TM-650
剪切强度MPa ≥5ASTM D 1002 –01
扯断伸长率% ≥30JIS K6249
介电损耗100HZ 0.004 JIS K6249
绝缘破坏强度KV/mm ≥60JIS K6249
介电常数100HZ 2.7 JIS K6249
诱电正接50HZ 0.0016 JIS K6249
体积电阻Ω·cm≥1×10+15JIS K6249
● 固化条件：25℃，RH50±5%，72小时后测得的数据。
三防漆应用
三防漆应用在那些场合？
三防漆也叫PCB电子线路板保护油、披覆油、防水胶、绝缘漆、防潮漆、三防涂料、防腐蚀漆、防盐雾漆、防尘漆、保护漆、披覆漆、三防胶等，使用过三防漆的PCB线路板具有防水、防潮、防尘“三防”性能和耐冷热冲击、耐老化、耐辐射、耐盐雾、耐臭氧腐蚀、耐振动、柔韧性好、附着力强等性能，因此，应用非常广泛。
最初三防漆只应用于高科技领域的印刷线路板。
由于电子装置越来越广泛地应用于日常生活，因此现在消费者也越来越关注产品的质量及可靠性，使用三防漆共性覆膜可使生产商有效提高产品品质，减少昂贯的保用期故障费用。
典型用途包括以下范围：
1、民用及商业应用
三防漆（共性覆膜）可为家用电器中的电子电路提供保护，使它们可以抵御：（1）水和洗涤剂（洗衣机、洗碗机、卫浴产品、户外电子LED屏）
（2）外部不利的环境（显示屏，防盗、防火报警装置等）
（3）化学物质环境（空调、干燥器）
（4）办公室和家庭中的有害物（计算机、电磁炉）
（5）其它所有需要三防保护的线路板
2、汽车工业
汽车行业要求三防漆保护电路免于以下几种情况的危害，如：汽油蒸发物、盐雾/制动液等。
电子系统在汽车中的应用不断迅速增长，因此使用三防漆已成为确保汽车电子装置获得长期可靠性的基本要求。
3、航空航天
由于使用环境的特殊性，航空、航天环境对电子设备要求严格，尤其是在快速加压、减压的条件下，仍要保持良好的电路性能。
三防漆的耐压稳定性因此得到广泛应用。
4、航海
无论是新鲜的淡水还是含盐的海水，均会对船舶设备的电器线路造成危害。
使用三防漆可以最大限度地保护水面上乃至浸没与水下的设备。
5、医疗
三防漆可保护电子设备免遭外部化学药剂及特殊使用环境的侵蚀，确保其持续稳定。
pcb三防漆喷涂要求指标
pcb三防漆喷涂要求指标
PCB三防漆喷涂通常是为了保护印刷电路板（PCB）免受环境中的湿气、灰尘和化学物质的影响。
三防漆可以提高PCB的耐用性和稳定性。
以下是一些通常的PCB三防漆喷涂要求指标：
绝缘性能：三防漆应具有良好的绝缘性能，以防止电路板上的元器件之间发生短路。
防潮性能：PCB三防漆应具有良好的防潮性能，能够有效阻止湿气进入电路板，防止因潮湿导致的电气故障。
耐化学性：三防漆应对一些常见的化学物质 （如溶剂、酸碱等）具有抵抗性，以保护电路板免受化学腐蚀。
耐高温性能： 如果PCB将在高温环境中工作，三防漆应具有良好的耐高温性能，以确保不会因温度升高而导致漆膜开裂或失效。
透明性：在某些应用中，需要保持对电路板上元器件的可视性，因此三防漆的透明性可能是一个重要的指标。
附着力：三防漆应具有良好的附着力，确保漆膜能够牢固地附着在PCB表面，不易剥落。
易施工性：三防漆的施工过程应简便，以提高生产效率。
这包括喷涂的便捷性、固化时间等因素。
PCB板三防漆应用的相关技术设计要求

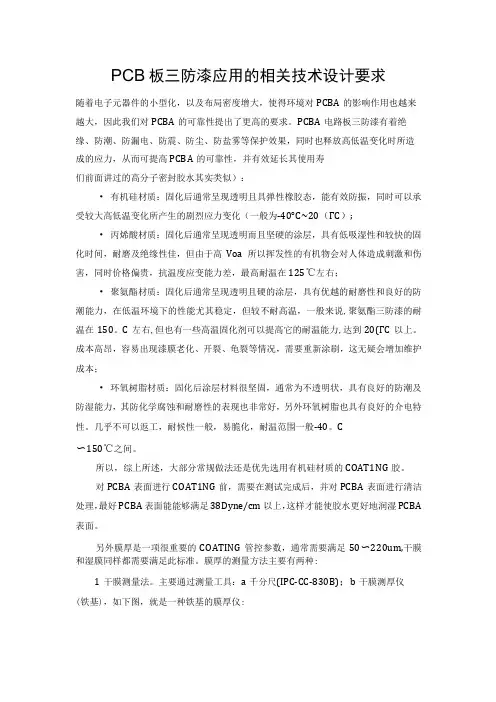

PCB板三防漆应用的相关技术设计要求随着电子元器件的小型化，以及布局密度增大，使得环境对PCBA的影响作用也越来越大，因此我们对PCBA的可靠性提出了更高的要求。
PCBA电路板三防漆有着绝缘、防潮、防漏电、防震、防尘、防盐雾等保护效果，同时也释放高低温变化时所造成的应力，从而可提高PCBA的可靠性，并有效延长其使用寿们前面讲过的高分子密封胶水其实类似）：•有机硅材质：固化后通常呈现透明且具弹性橡胶态，能有效防振，同时可以承受较大高低温变化所产生的剧烈应力变化（一般为-40°C~20（ΓC）;•丙烯酸材质：固化后通常呈现透明而且坚硬的涂层，具有低吸湿性和较快的固化时间，耐磨及绝缘性佳，但由于高Voa所以挥发性的有机物会对人体造成刺激和伤害，同时价格偏贵，抗温度应变能力差，最高耐温在125℃左右；•聚氨酯材质：固化后通常呈现透明且硬的涂层，具有优越的耐磨性和良好的防潮能力，在低温环境下的性能尤其稳定，但较不耐高温，一般来说,聚氨酯三防漆的耐温在150。
C左右,但也有一些高温固化剂可以提高它的耐温能力,达到20(ΓC以上。
成本高昂，容易出现漆膜老化、开裂、龟裂等情况，需要重新涂刷，这无疑会增加维护成本；•环氧树脂材质：固化后涂层材料很坚固，通常为不透明状，具有良好的防潮及防湿能力，其防化学腐蚀和耐磨性的表现也非常好，另外环氧树脂也具有良好的介电特性。
几乎不可以返工，耐候性一般，易脆化，耐温范围一般-40。
C〜150℃之间。
所以，综上所述，大部分常规做法还是优先选用有机硅材质的COAT1NG胶。
对PCBA表面进行COAT1NG前，需要在测试完成后，并对PCBA表面进行清洁处理，最好PCBA表面能能够满足38Dyne/cm以上，这样才能使胶水更好地润湿PCBA 表面。
另外膜厚是一项很重要的COATING管控参数，通常需要满足50〜220um,干膜和湿膜同样都需要满足此标准。
膜厚的测量方法主要有两种:1干膜测量法。
三防漆线路板保护工装整改措施

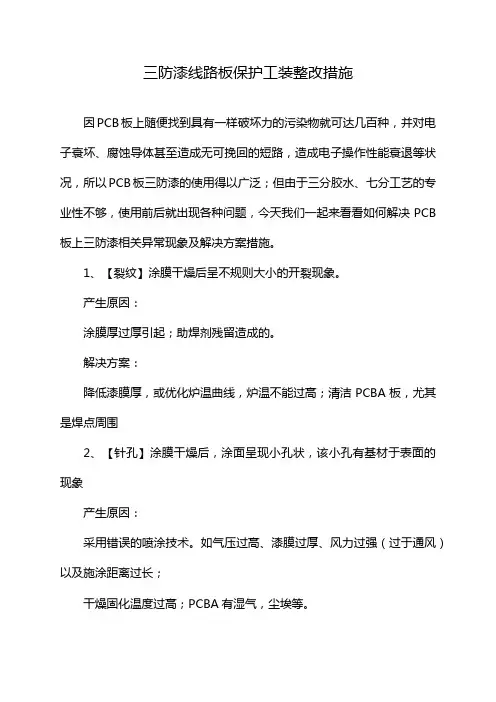

三防漆线路板保护工装整改措施因PCB板上随便找到具有一样破坏力的污染物就可达几百种，并对电子衰坏、腐蚀导体甚至造成无可挽回的短路，造成电子操作性能衰退等状况，所以PCB板三防漆的使用得以广泛；但由于三分胶水、七分工艺的专业性不够，使用前后就出现各种问题，今天我们一起来看看如何解决PCB 板上三防漆相关异常现象及解决方案措施。
1、【裂纹】涂膜干燥后呈不规则大小的开裂现象。
产生原因：涂膜厚过厚引起；助焊剂残留造成的。
解决方案：降低漆膜厚，或优化炉温曲线，炉温不能过高；清洁PCBA板，尤其是焊点周围2、【针孔】涂膜干燥后，涂面呈现小孔状，该小孔有基材于表面的现象产生原因：采用错误的喷涂技术。
如气压过高、漆膜过厚、风力过强（过于通风）以及施涂距离过长；干燥固化温度过高；PCBA有湿气，尘埃等。
解决方案：请检查喷涂设备以保证正确的压力及喷嘴规格；一次喷涂厚度不得太厚，如果漆膜过厚，漆层中会夹带空气，逃逸的空气将产生针孔；控制适当的干燥温度，加温烘烤建议温度为55~65℃；保持PCBA板无污尘。
3、【气泡】涂膜干燥后，涂面呈现Ø≥300um大气泡，Ø≤300um 小气泡。
产生原因（UV型三防漆）：UV型三防漆形成的气泡，其实是泡沫。
因为UV型大多数不含溶剂或含少量溶剂，而使用压缩空气式漆罐和雾化涂覆，往往会产生气泡的形成。
解决方案（UV型三防漆）：建议采用膜泵，以减少空气被压入胶料中；以及加完胶料后静置1小时。
产生原因（溶剂型三防漆）：电防胶粘度过大，溶剂无法迅速释放，过多的溶剂残留在漆膜中；电防胶厚度过厚，溶剂无法迅速释放，过多的溶剂残留在漆膜中；流平挥发区域排风过大 / 炉温过高，湿膜表层快速表干，溶剂无法释放。
解决方案（溶剂型三防漆）：大气泡=溶剂沸腾；优化炉温曲线，降低炉温曲线爬坡坡度；增加固化前流平溶剂挥发量时间；涂覆时减少胶量，如减少重叠涂覆区域。
小气泡=压缩空气式漆罐涂覆方式降低漆罐的气压；降低固化炉温；增加固化前流平溶剂挥发量时间。
线路板pcb三防漆保护漆
三防漆应用说明环保三防漆三防漆有哪些种类？三防漆也叫PCB电子线路板保护油、披覆油、防潮漆、三防涂料、防水胶、绝缘漆、防腐蚀漆、防盐雾漆、防尘漆、保护漆、披覆漆、三防胶等，其分类如下：三防漆从化学成分上可分为丙烯酸酯、硅酮、聚氨酯三防漆；而从固化方式上，有溶剂型固化，室温固化、热固化和紫外光固化等。
1、含溶剂丙烯酸树脂三防漆[1]（目前市场应用最广，大众化产品）特点：具有表干、固化时间快，较好的三防性，价格便宜，颜色透明，质地柔韧、具有易于修复的特征。
2、不含溶剂丙烯酸树脂三防漆特点：UV固化，可在几秒到十几秒表干，颜色透明，质地较硬，防化学腐蚀和耐磨性也非常好。
3、聚氨酯三防漆特点：质地较脆，有优良的耐溶剂性能。
除了优越的防潮性能外，且在低温环境下性能稳定。
4、有机硅三防漆[2]柔软的弹性涂层材料，能很好的释放压力，耐高温200度，易修复。
另外：从价格和性能方面综合考虑，还有出现上述类型三防漆会出现交叉现象出现，如有机硅改性三防漆PCB电路板为什么需要使用三防漆？三防漆也叫PCB电子线路板保护油、披覆油、防潮漆、三防涂料、防水胶、绝缘漆、防腐蚀漆、防盐雾漆、防尘漆、保护漆、披覆漆、三防胶等，使用过三防漆的PCB线路板具有防水、防潮、防尘“三防”性能和耐冷热冲击、耐老化、耐辐射、耐盐雾、耐臭氧腐蚀、耐振动、柔韧性好、附着力强等性能。
湿气是对PCB电路板最普遍、最具破坏性的主要因素。
过多的湿气会大幅降低导体间的绝缘抵抗性、加速高速分解、降低Q值、及腐蚀导体。
我们常常看到PCB 电路板金属部分起了铜绿就是没有涂覆三防漆金属铜与水蒸气、氧气共同其化学反应引起的。
而在印刷电路板上随便找到的几百种污染物具有一样的破坏力。
它们会导致与湿气侵蚀造成的同等结果－－电子衰坏、腐蚀导体甚至造成无可挽回的短路。
最常于电气系统中发现的污染物，可能是由制程中残留下来的化学物质。
这些污染物举例来说有助熔剂、溶剂离型剂、金属粒及记号墨水等。
保护PCB和电子元件的5种保形涂层(三防漆)
什么是保形涂层（三防胶）？保形涂层就是涂敷在已焊插接元件的印刷线路板（PCB）上的很薄的保护材料。
它可增强电子线路和元器件的防潮防污能力和防止焊点和导体受到侵蚀,也可以起到屏蔽和消除电磁干扰和防止线路短路的作用，提高线路板的绝缘性能。
此外，涂层保护膜也有利于线路和元器件的耐摩擦和耐溶剂性能,并能释放温度周期性变化所造成的压力,提高电子产品的稳定性，延长使用寿命。
除了用于电子工业，保形涂料在汽车工业、航天航空工业、国防工业和生物工程方面也有广泛的应用。
L丙烯酸粘合剂丙烯酸粘合剂易于溶解在许多有机溶剂中，因此便于完成对电路板的修复工作，并且通常仅提供具有选择性的耐化特性。
丙烯酸粘合剂具有速干、抗矗性好、固化期间不收缩和防潮性好等优点。
但缺点在于耐磨性低、容易被刮擦、碎裂和剥落。
2.环氧树脂，双组份环氧树脂通常是双组份化合物，混合后开始固化。
环氧树脂具有良好的耐磨性和耐化特性, 以及合理的防潮性。
但这种涂料很难去除和返工。
由于在聚合过程中会发生薄膜收缩，因此建议在精密元件周围使用缓冲液。
在低温卜.固化可使收缩率降至最低。
3.聚氨酯聚氨酯具备良好的防潮性和耐化特性。
由于其耐化特性较好，因此去除涂料需要使用剥离剂（可能会留下离子残留物）。
这些残留物可能需要彻底地清洁，以防止底板腐蚀。
聚氨酯可以通过焊接进行返工，但通常会产生影响产品外观的褐色残留物。
4.硅酮硅酮通常是一种单一化合物，会在暴露于空气中的水分和一定的温度下开始固化。
硅酮在电子物料或模块的所有表面上固化之后具有良好的润湿性和附着力。
可广泛应用于高温（＞120℃）.潮湿敏感、耐化学、腐蚀、抗真菌等环境。
5.氨基甲酸乙酯氨基甲酸乙酯具有很强的保护性、硬度和较高的耐溶剂性,可提供卓越的耐磨性和低透湿性。
此外，它还具有良好的低温适应性，但在高温环境下无法良好工作，且大部分不能修复或返工。
pcb三防漆喷涂工艺要求
pcb三防漆喷涂工艺要求pcb三防漆喷涂工艺要求1. 介绍PCB三防漆是一种能够保护PCB电路板免受外界环境影响的特殊涂层。
它可以起到绝缘、防潮、防尘、防腐蚀等作用，保证PCB电路板的稳定性和可靠性。
在进行PCB三防漆喷涂工艺时，有一些关键的要求需要我们注意。
2. 喷涂环境要求在进行PCB三防漆喷涂之前，首先要确保喷涂环境符合要求。
正常的温度和湿度能够保证喷涂质量。
通常情况下，温度控制在20-30摄氏度之间，相对湿度在45-75%之间，空气流动性良好。
3. 喷涂设备要求选择合适的喷涂设备也是保证工艺质量的一个关键因素。
常见的喷涂设备有压缩空气喷雾设备和机械式喷雾设备。
无论使用哪种设备，都要保证其调节功能正常，并能够达到预定的喷涂厚度、喷涂速度等要求。
4. 防止PCB表面污染在进行喷涂工艺时，必须保证PCB表面干净，无灰尘、油污等杂质。
通常会使用专门的洗净剂对PCB进行彻底的清洗，在保证表面无油污的也要控制好洗净剂的残留量，以免影响喷涂效果。
5. 喷涂厚度控制PCB三防漆的喷涂厚度对于保护效果至关重要。
过厚或过薄的涂层都会对电路板产生不良影响。
一般来说，对于一般应用中的PCB，喷涂层厚度控制在20-30微米之间即可。
要保证涂层均匀，不出现滴落或浮凸等现象。
6. 喷涂速度和角度在喷涂过程中，喷涂速度和喷涂角度也是需要控制的因素。
喷涂速度过快会导致涂层稀薄，喷涂角度不正确则会造成涂层不均匀。
一般来说，喷涂速度应控制在30-50厘米/秒之间，喷涂角度应与PCB板面垂直，确保涂层呈均匀覆盖状态。
7. 喷涂后的处理喷涂完成后，需要进行一定的处理措施。
首先要进行固化，可以选择自然固化或加热固化。
固化时间和温度应根据所使用的三防漆品牌和型号进行确定。
在固化后要进行检查，以确保涂层完整无缺，没有出现鼓泡或龟裂现象。
8. 总结在进行PCB三防漆喷涂工艺时，我们需要注意喷涂环境、喷涂设备、表面清洁、喷涂厚度、喷涂速度和角度等多个方面。
PCB上三防漆规范和注意事项
PCB上三防漆规范和注意事项什么是三防漆？三防漆是一种特殊配方的涂料，用于保护线路板及其相关设备免受环境的侵蚀。
三防漆具有良好的耐高低温性能；其固化后成一层透明保护膜，具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能。
在现实条件下，如化学、震动、高尘、盐雾、潮湿与高温等环境，线路板可能产生腐蚀、软化、变形、霉变等问题，导致线路板电路出现故障。
三防漆涂覆于线路板的表面，形成一层三防的保护膜（三防指的是防潮、防盐雾、防霉）。
在诸如含化学物质（例如：燃料、冷却剂等）、震动、湿气、盐喷、潮湿与高温的情况下未使用三防漆的线路板可能被腐蚀、霉菌生长和产生短路等，导致电路出现故障，使用三防漆可保护电路免受损害，从而提高线路板的可靠性，增加其安全系数，并保证其使用寿命。
另外，由于三防漆可防止漏电，因此允许更高的功率和更近的印制板间距。
从而可满足元件小型化的目的。
三防漆工艺的规范和要求喷漆要求：1、喷漆厚度：漆膜厚度控制在0.05mm-0.15mm。
干膜厚度25um-40um。
2、二次涂覆：为确保高防护要求产品的厚度，可等漆膜固化后进行二次涂覆（根据需求确定是否进行二次涂覆）。
3、检查修复：目测检查涂覆后的电路板是否达到质量要求，并针对问题进行修复。
如：插针及其它保护区沾三防漆，可用镊子夹脱脂棉球或干净棉球蘸洗板水将其擦洗干净，擦洗时注意不可将正常漆膜洗掉。
4、元器件更换：漆膜固化后，如要更换元件器，可按如下操作：（1）用电铬铁直接焊下元件，然后用棉布蘸洗板水清洁焊盘周围物质（2）焊接替代元器件（3）固用刷子蘸三防漆刷涂焊接部位，并使漆膜表干固化操作要求：1、三防漆工作场所要求无尘清洁，无灰尘飞扬，一定要有良好的通风措施，并禁止无关人员进入。
2、操作时要佩戴好口罩或防毒面具、橡胶手套、化学防护眼镜等防护器具，以免伤害身体。
3、工作完毕后，要及时清洗使用过的工具，并将装有三防漆的容器封闭、盖严。
PCB线路板三防漆
6、工艺性能好：能在常温或低温下固化，漆膜致密光亮，附着力强，并且有装饰性。涂施工艺简单，喷涂、 浸涂、刷涂皆可。漆的粘度，可根据选用涂施工艺进行调节，而不影响涂料性能。
使用工艺
使用工艺
1、工件喷涂前需做表面处理（去油、去灰尘和杂质），以利于三防漆与工件的结合。
2、喷涂工艺：喷涂方式上胶使用时如若喷涂非常薄的情况下建议使用普通空压气体加喷枪即可，将液体适 当倒入喷枪罐体内，密封后直接进行喷涂使用。
3、浸涂工艺：浸涂件浸入胶液内10-30秒钟，缓缓提起浸涂件、倾斜，待多余胶液自然流掉，浸涂件平放 支架上，一般15分钟内表干，检查浸涂件表面情况，未上胶者刷涂补胶。
产品性能
产品性能
1、树脂合成中取消有毒、有害成分。并选用了优质环保溶剂（符合欧洲、美国的环保要求）。 2、“三防”性能好：具有突出的“防潮”性能。也表现出良好的“防盐雾”性能。另外因其树脂中不含有 油的成份，所以，具有“防霉”性能。
3、电绝缘性能好：由于丙烯酸具有良好的介电性能，耐电弧、耐电火花、电击穿强度高，以及具有良好的 防水性能，因此在潮湿环境下，漆膜仍不失其良好的耐电性能。
PCB线路板三防漆
单组份、低粘度丙烯酸树脂
01 产品简介
03 产品用途 05 注意事项
目录
02 产品性能 04 使用工艺
基本信息
PCB线路板三防漆（X-360）是单组份、低粘度丙、低粘度丙烯酸树脂，其操作简单：适用于刷涂、喷涂、浸涂、淋涂等多种工艺， 固化速度快，对各种电路板有较强的附着力。具有良好的耐高低温性能；其固化后成一层透明保护膜，具有优越 的防潮、防漏电、防震、防尘、防腐蚀、防盐雾、防霉菌、防老化、耐电晕等性能。
PCB三防漆作业指导书2024
引言概述:PCB（PrintedCircuitBoard，印刷电路板）是电子产品中重要的组成部分，而三防漆作为保护电路板的重要措施之一，在制造和维护过程中扮演着重要角色。
本文旨在为PCB三防漆作业提供详细的指导，包括前期准备、操作步骤、注意事项等方面的内容。
通过遵循该指导书，能够保证PCB三防漆作业的质量和安全性。
正文内容:一、前期准备1.确定三防漆类型：要根据PCB的使用环境和要求来选择合适的三防漆类型，常见的有胶木工三防漆、丙烯酸脂三防漆等。
2.准备工具和材料：包括刷子、喷枪、干燥器等工具，以及三防漆、稀释剂等材料。
确保工具干净整洁，并检查材料是否符合要求。
3.PCB准备：先对PCB进行清洁，去除表面的灰尘和污垢，保证三防漆能够有效附着在PCB上。
二、操作步骤1.搅拌三防漆：将三防漆倒入容器中，使用搅拌棒均匀搅拌，确保三防漆中的颜料和溶剂充分混合。
2.选择合适的涂布方法：根据PCB的尺寸和形状，选择合适的涂布方法，可以是刷涂、喷涂或者浸涂等，确保涂布均匀。
3.进行涂布：将搅拌好的三防漆倒入容器中，根据选择的涂布方法进行操作。
在涂布的过程中要注意控制涂布的厚度和速度，避免出现涂布不均匀或者漏涂的情况。
4.干燥：根据三防漆的要求，进行适当的干燥时间和温度控制。
可以使用干燥器进行加速干燥，但要注意避免过高的温度对PCB产生损害。
5.做好记录：在涂布完成后，要做好相关记录，包括使用的三防漆类型、涂布方法、干燥时间等，以供后续参考和追溯。
三、注意事项1.安全防护：进行三防漆作业时，要佩戴适当的个人防护装备，如手套、眼镜等，以保护自身安全。
2.通风要求：三防漆涂布时，要选择通风良好的环境，并确保作业区域有良好的排风系统，防止三防漆的有害气体对操作人员造成危害。
3.避免污染：三防漆涂布过程中要注意避免污染其他设备和材料，如保持作业区域干净整洁，防止漆涂到不需要涂布的区域等。
4.三防漆保存：三防漆在使用之前和使用之后的保存要求不同，要根据不同的三防漆类型和厂家的要求进行保存，避免出现变质或失效的情况。
三防漆是如何保护PCB电路板的
即使披覆层很薄,也在一定程度上能很好的承受机械性振动及摆动、热冲击，以及高温下的操作。当然，薄膜可用以使插于印刷电路板的各别零件具有机械强度或是足够之绝缘性的观念，是错误的。零组件须以机械方法来插牢，并须要有它们自己适用的填缝剂，这样才有双重的保险去防范意外的发生。
3.准备好毛刷：最好使用比较硬质一点的纤维毛刷，不会掉毛，能够长期的使用。
4.用毛刷浸三防漆，均匀刷涂于线路板的表面，刷完后，倾斜使线路板表面多余的三防漆流出，晾干，滴干（如果需要加速固化，可以采用40-70度温度，烘烤1分钟）
5.表面固化之后，根据产品工艺环境的不同要求可以再刷第二遍，或第三遍。
6.一次操作完成之后，将没有使用完的三防漆倒入另外一个密封的容器内，保存好方便下次使用，务必用本公司配套清洗剂将三防漆容器和毛刷清晰干净，下次同样可以再使用。
5．线路板组件应垂直浸入涂料糟中。连接器不要浸入，除非经过仔细遮盖，线路板应浸入1分钟，直至气泡消失，然后缓慢拿出。线路板表面会形成一层均匀膜层。应让大部分涂料残留物从线路板上流回浸膜机。TFCF有不同的涂覆要求。线路板或元器件浸入速度不宜太快，以免产生过多气泡。
6．浸涂结束后再次使用时，若表面有结皮现象，将表皮除去，可继续使用。
三防漆在使用过程中的注意事项
三防漆采用刷涂工艺是最为方便快捷，行之有效的操作方式，这种操作方式，针对于一些线路板表面元器件比较规则，线路板面积比较小，最好在一个面上，元器件分布不能够太密，高低不一，必须要保证毛刷能够均匀，顺畅的刷涂于每个细节。刷涂工艺基本上不需要精密设备就可以操作，是一种少批量，低成本，简便随意的方式。
