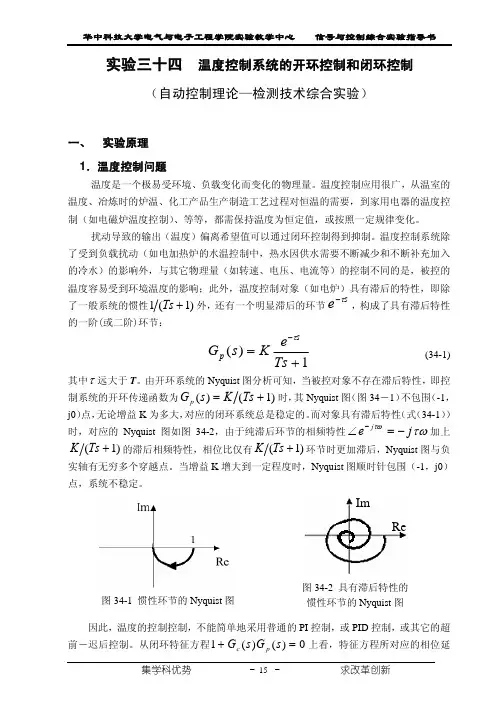

实验三十四 温度控制系统的开环控制和闭环控制（自动控制理论—检测技术综合实验）一、 实验原理1．温度控制问题温度是一个极易受环境、负载变化而变化的物理量。
温度控制应用很广，从温室的温度、冶炼时的炉温、化工产品生产制造工艺过程对恒温的需要，到家用电器的温度控制（如电磁炉温度控制）、等等，都需保持温度为恒定值，或按照一定规律变化。
扰动导致的输出（温度）偏离希望值可以通过闭环控制得到抑制。
温度控制系统除了受到负载扰动（如电加热炉的水温控制中，热水因供水需要不断减少和不断补充加入的冷水）的影响外，与其它物理量（如转速、电压、电流等）的控制不同的是，被控的温度容易受到环境温度的影响；此外，温度控制对象（如电炉）具有滞后的特性，即除了一般系统的惯性)1(1+Ts 外，还有一个明显滞后的环节，构成了具有滞后特性的一阶(或二阶)环节：s e τ−1)(+=−Ts e K s G sp τ (34-1) 其中τ远大于T 。
由开环系统的Nyquist 图分析可知，当被控对象不存在滞后特性，即控制系统的开环传递函数为)1()(+=Ts K s G p 时，其Nyquist 图（图34－1）不包围（-1，j0）点，无论增益K 为多大，对应的闭环系统总是稳定的。
而对象具有滞后特性（式（34-1））时，对应的Nyquist 图如图34-2，由于纯滞后环节的相频特性加上τωτωj e j −=∠−)1(+Ts K 的滞后相频特性，相位比仅有)1(+Ts K 环节时更加滞后，Nyquist 图与负实轴有无穷多个穿越点。
当增益K 增大到一定程度时，Nyquist 图顺时针包围（-1，j0）点，系统不稳定。
图34-2 具有滞后特性的惯性环节的Nyquist 图Re Im 图34-1 惯性环节的Nyquist 图因此，温度的控制控制，不能简单地采用普通的PI 控制，或PID 控制，或其它的超前－迟后控制。
从闭环特征方程0)()(1=+s G s G p c 上看，特征方程所对应的相位延迟很大；而控制器（校正环节）的传递函数∏∏==−−=1111)()()(n i ic m j j c c c p s zs K s G (34－2) 中，校正环节中的PI 控制特性或校正网络极点仍具有迟后特性，会导致系统的不稳定性更严重；而其中的超前环节（零点）相对于滞后环节而言时间常数太短（电子元件构成的校正环节不可能产生足以补偿温度对象这样的纯滞后环节的时间常数），因此对系统存在的不稳定性无任何改善作用。
单闭环温度恒值控制系统实验中出现的问题及解决的方案
单闭环温度恒值控制系统实验中出现的问题及解决的方案
在单闭环温度恒值控制系统实验中，可能会出现以下问题：
1.温度波动过大：可能是由于环境温度变化、控制器设置不当或传感器失准等原因导致的。
解决方案可以是增加控制器的参数调整，确保温度控制精度，或使用更为精确的传感器。
2.温度无法达到设定值：可能是由于系统中温度控制器、传感器、加热器等设备的参数设置有误，或者是系统存在故障。
解决方案包括调整控制器参数以保证输出正确、检查设备是否故障等。
3.电源故障导致实验无法进行：此时需要更换电源或者检查电源相关的设备部件是否故障。
4.设备损坏：如果加热器或传感器等设备出现损坏，需要在保证安全的前提下将其更换。
总的来说，单闭环温度恒值控制系统实验中出现的问题可以通过检查设备是否故障、调整控制器参数以及更换设备等方法得到解决。
同时还需关注操作过程中的安全问题，确保实验能够安全进行。
《闭环电子控制系统的制作和调试作业设计方案-2023-2024学年高中通用技术地质版2019》
《闭环电子控制系统的制作和调试》作业设计方案第一课时一、设计目的：通过本次作业设计，学生将学到闭环电子控制系统的基本原理和工作方式，掌握相关的调试方法和技巧，培养学生的动手能力和解决问题的能力。
二、设计内容：1. 硬件设计：设计一个简单的闭环电子控制系统，包括传感器、控制器和执行器，能够实现基本的温度控制或速度控制。
2. 软件设计：使用Arduino或其他类似的开发板搭建闭环控制系统的软件，实现传感器数据采集、控制算法执行和执行器控制等功能。
3. 调试实验：通过实验验证闭环电子控制系统的性能，分析控制系统的稳定性和动态响应。
三、具体步骤：1. 硬件设计：(1) 选择合适的传感器和执行器，如温度传感器和风扇等。
(2) 搭建电路，连接传感器、控制器和执行器，设计合适的控制逻辑。
(3) 组装硬件系统，确保连接正确和稳定。
2. 软件设计：(1) 编写传感器数据采集程序，读取传感器数据并显示在串行监视器上。
(2) 设计控制算法，根据传感器数据计算控制输出并发送给执行器。
(3) 编写执行器控制程序，根据控制输出控制执行器的运行。
3. 调试实验：(1) 调试传感器：验证传感器数据的准确性和稳定性。
(2) 调试控制器：验证控制算法的正确性和稳定性，调节控制参数以优化系统性能。
(3) 调试执行器：验证执行器的灵敏度和响应速度，调节执行器参数以适应控制要求。
四、实验结果：通过本次实验，学生将实现一个闭环电子控制系统，能够实现基本的温度或速度控制功能。
学生将掌握控制系统的搭建和调试方法，培养解决问题的能力和动手实验的能力。
五、总结：通过本次作业设计，学生将深入了解闭环电子控制系统的原理和应用，掌握相关的调试方法和技巧，提高学生的实践能力和解决问题的能力。
希望学生能够在本次实验中取得好的成绩，并在以后的学习和工作中有所收获。
第二课时一、设计背景和目的随着电子技术的发展，闭环电子控制系统在工业自动化领域得到了广泛应用。
本设计旨在通过设计与调试闭环电子控制系统的过程，让学生掌握闭环控制原理、电子元件的选用和系统调试方法，培养学生的实践动手能力和问题解决能力。
温度闭环控制系统
自动控制理论温度闭环控制【实践目的及要求】【实践目的】1.在实验基础上，控制实际的模拟对象，加深对理论的理解；2.掌握闭环控制系统的参数调节对系统动态性能的影响；⒊设计一个直流电机转速的控制系统，使它达到相应的设计要求。
【设计要求】设计要求：1.使温度对应的变送电压在0V到10V可调。
2.稳态时无静态速度误差。
3.具有一定的抗扰动能力。
在做这个实验时，先在ACCT-II自动控制理论及计算机控制技术实验板上找到相应的单元。
连电路时，先把给定电压调到最低，然后才开始连接电路。
先是一个比例器，然后是一个比例积分器，在比例积分器后接加温室的输入，把加热室的输出接一个反相器，然后在接到给定电压的输入端，构成一个负反馈。
实验的接线图如图2所示，除了实际的温度变送器、脉宽调制器和电压表外，其它的模拟电路是由ACCT-II自动控制理论及计算机控制技术实验板上的运放单元、近似调节器和反相器组成。
具体参数如下：R 0=R1=R2=100KΩ，R3=100KΩ，R4=1MΩ，R5=100KΩ，C1=1μF，Rf/Ri=1。
【实践原理】温度控制系统框图如下图1所示，由给定、近似调节器、脉宽调制电路、加温室、温度变送器和输出电压反馈等部分组成。
在参数给定的情况下，经过运算产生相应的控制量，使加温室里的温度稳定在给定值。
给定Ug由ACCT-II自动控制理论及计算机控制技术的实验面板上的电源单元U1提供，电压变化范围为1.3V～15V。
但是在做这个实验前，要先测出室温对加温室的影响。
就是在给定电压为0的时候，看加热室反馈回来的电压是多少。
然后在连接好的电路上，所加的电压一定要大于这个电压，不然，所做的试验就没有效果。
所以，理论上电压是可以从0～15V开始调整，但是，最低电压也要大于室温给加温室的反馈电压。
调节器的输出作为脉宽调制的输入信号，经脉宽调制电路产生占空比可调0～100％的脉冲信号，作为对加温室里电热丝的加热信号。
温度测量采用Cu50热敏电阻，经温度变送器转换成电压反馈量，温度输入范围为0～200℃,温度变送器的输出电压范围为DC0～10V。

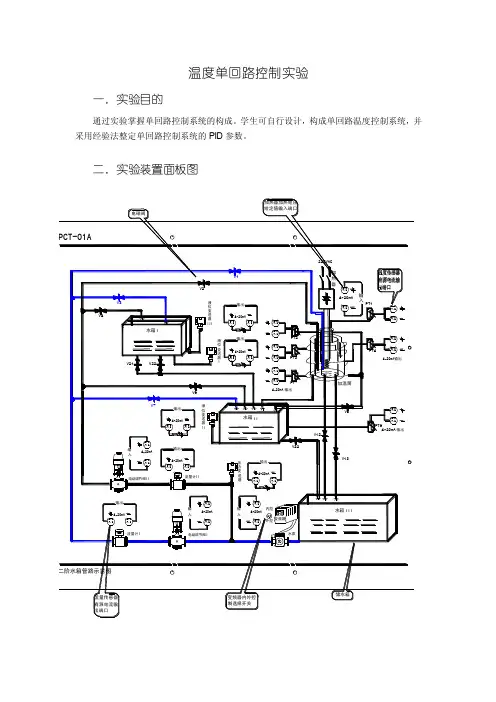

温度单回路控制实验
