北京科创海光AFS9700软件操作手册

北京科创海光AFS9700软件操作手册

一、概述AFS-9700原子荧光光度计的操作软件是采用Windows 2000/XP操作系统作为工作平台的视窗软件。

AFS-9700原子荧光光度计主机通过RS232串口电缆与微机进行通讯。

操作软件具有设置仪器条件、检测仪器性能、控制测量过程、进行数据处理、储存测量结果、给予错误提示,仪器自诊断等功能。

该软件拥有强大的帮助系统,简单易学,操作方便灵活。

1、系统要求(1)操作系统:windows 2000/XP(中、英文)(2)CPU主频:Pentium 1GHz以上(3)内存: 256M以上(包括256M)(4)显示卡:2M以上显存(5)硬盘:40G以上(6)光驱:24倍速以上CD-ROM(7)分辨率: 1024×8002、建议由于AFS-9700的操作软件是建立在Windows 2000/XP操作平台上的,所以使用人员应该具有相关的计算机知识,并熟悉Windows 2000/XP操作系统,以便更好地使用AFS-9700的操作软件,避免造成软件或计算机系统遭到破坏,影响正常分析工作。

二、AFS—9700软件的操作1、软件的安装、删除、升级(1)软件的安装步骤①将AFS-9700原子荧光光度计的软件光盘放入光驱中。

②双击“我的电脑”,出现我的电脑窗口。

③双击光驱图标,显示出光驱中的文件,双击“AFS-9700setup”文件夹下的“Setup.exe”文件,执行安装程序;④按提示操作安装程序;(2)软件的删除步骤①用鼠标左键击“开始”按钮②用鼠标左键击“设置”中的“控制面板”项③ 选择“控制面板”中的“删除及添加程序”,找到要删除的AFS-9700文件,进行删除。

(3)软件的升级先按软件的删除步骤删除旧版本的软件,再按软件的安装步骤重新安装新版本的软件。

2、软件的操作2.1 开始运行2.1.1开机打开微机前,先打开主机和断续流动系统的电源开关,然后打开微机电源开关,进入Windows 2000/XP桌面。

原子荧光分光光度计操作及安全规程

原子荧光分光光度计操作及安全规程

原子荧光分光光度计操作及安全规程1. 操作规程;1.1打开仪器灯室,在A、B道上分别插上或检查元素灯。

1.2打开氩气,调节减压表次级压力为0.3Mpa。

1.3打开仪器前门,检查水封中是否有水。

1.4依次打开计算机、仪器主机(顺序注射或双泵)电源开关。

1.5检查元素灯是否点亮,新换元素灯需要重新调光。

1.6双击软件图标,进入操作软件。

1.7在自检测窗口中点击“检测”按钮,对仪器进行自检。

1.8点击元素表,自动识别元素灯,选择自动或手动进样方式。

1.9点击“点火”按钮,点亮炉丝。

1.10点击仪器条件,依次设置仪器条件、测量条件(如要改变原子化器高度,需要手动调节)。

1.11点击标准曲线,输入标准曲线各点浓度值和位置号。

1.12点击样品参数,设置被测样参数。

1.13点击测量窗口,仪器运行预热一小时。

1.14将标准、样品、载流和还原剂等准备好,压上蠕动泵压块,进行测量,处理数据打印报告。

1.15测量结束后用纯水清洗进样系统20分钟。

1.16退出软件,关闭仪器电源和计算机电源,关闭氩气。

1.17打开蠕动泵压块,把各种试剂移开,将仪器及试验台清理干净。

2.安全规程2.1实验室温度在15~30℃,湿度小于75%。

应配备精密稳压电源且电源应有良好接地。

仪器台后部距墙面应50厘米距离,便于仪器的安装与维护。

2.2对气体、器皿和试剂的要求:氩气纯度大于99.99%,配备标准氧气减压表。

玻璃器皿应清洗干净用酸浸泡且为原子荧光专用。

试剂的纯度应符合要求,储备液应定期更换,使用液和还原剂应现用现配。

2.3更换元素灯时一定要关闭主机电源。

2.4注意开机的顺序为计算机、仪器主机、顺序注射或双泵。

2.5仪器使用前应检查二级气液分离器(水封)中是否有水。

2.6测量前仪器应运行预热一小时。

2.7测量过程中不能进行其它软件操作。

2.8注意反应过程中气液分离器中不能有积液。

2.9样品必须澄清不能有杂质,不能进浓度过高的标准和样品(As<100ppb、Hg<10ppb)。

原子荧光操作规程

原子荧光操作规程

氢化物发生-原子荧光法的原理一.原子荧光法的基本原理氢化物发生-原子荧光法是基于下列反应,先将分析元素转化为在室温下为气态的氢化物:NaBH4+3H2O+HCl→H3BO3+NaCl+8H*+E-(待测元素)→EHn(气态氢化物)+H2↑反应所生成的氢化物被引入到特殊设计的石英炉中,并在此被原子化。

受光源(高效空心阴极灯)的光能激发,原子处于基态的外层电子跃迁到较高能级,并在回到较低能级的过程中辐射出原子荧光。

荧光的强度与原子的浓度(即溶液中被测元素的浓度)成正比。

汞离子可以与硼氢化钠生成原子态的汞,在“冷”条件下(不需要在石英炉中加热)可被激发出汞的原子荧光,一般称为冷原子蒸汽法。

二.分析方法的建立要建立一个分析方法应考虑下列几个方面:1. 样品的预处理所用的处理方法要保证被测元素的完全分解;在处理过程中不应造成被测元素的损失和污染;样品处理时使用的试剂使用前要检查空白。

2. 最佳反应介质的建立样品处理后必须在氢化物发生之前将溶液调整到被测元素的最佳反应介质。

最好的情况是样品处理并定容后溶液已经处于最佳的反应酸度,被测元素也处于合适的价态。

3. 干扰的考虑所有的元素灯光源必须有足够的光谱纯度;当灵敏度可以满足要求时,应尽量减小仪器条件如灯电流、负高压等。

4. 工作曲线的建立AFS系列氢化物发生-原子荧光光度计属于痕量测量,因而不应当使用太高的标准系列曲线,标准浓度过高会造成工作曲线弯曲,不属于线性关系,严重时会造成仪器污染。

样品分析时,在处理样品时必须同时带有样品空白。

三.原子荧光法的检测全过程蠕动泵样品、还原剂进样→载流进样→至一级气液分离器产生氢化物→载气推送至二级气液分离器→推送至原子化器→原子化→激发荧光→检测器检测→计算机数据处理准确度:指测量值与真实值接近的程度,两者之差叫误差。

准确度的高低常用误差表示,误差越小,分析结果的准确度越高。

精密度:指多次重复测定同一量时各测定值之间彼此相符合的程度。

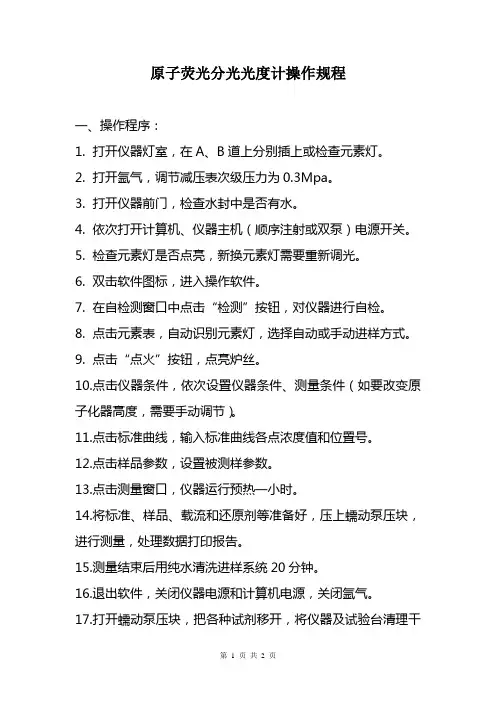

原子荧光分光光度计操作规程2

原子荧光分光光度计操作规程2

原子荧光分光光度计操作规程一、操作程序:1.打开仪器灯室,在A、B道上分别插上或检查元素灯。

2.打开氩气,调节减压表次级压力为0.3Mpa。

3.打开仪器前门,检查水封中是否有水。

4.依次打开计算机、仪器主机(顺序注射或双泵)电源开关。

5.检查元素灯是否点亮,新换元素灯需要重新调光。

6.双击软件图标,进入操作软件。

7.在自检测窗口中点击“检测”按钮,对仪器进行自检。

8.点击元素表,自动识别元素灯,选择自动或手动进样方式。

9.点击“点火”按钮,点亮炉丝。

10.点击仪器条件,依次设置仪器条件、测量条件(如要改变原子化器高度,需要手动调节)。

11.点击标准曲线,输入标准曲线各点浓度值和位置号。

12.点击样品参数,设置被测样参数。

13.点击测量窗口,仪器运行预热一小时。

14.将标准、样品、载流和还原剂等准备好,压上蠕动泵压块,进行测量,处理数据打印报告。

15.测量结束后用纯水清洗进样系统20分钟。

16.退出软件,关闭仪器电源和计算机电源,关闭氩气。

17.打开蠕动泵压块,把各种试剂移开,将仪器及试验台清理干净。

二、维护保养:泵头上经常涂抹硅油,确保泵头运转灵活,经常检查泵头软管是否老化,建议使用一段时间后及时更换软管。

三、注意事项1、在开启仪器前,一定要注意开启载气。

2、检查原子化器下部去水装置中水封是否合适。

3、试验时注意在气液分离器中不要有积液,以防溶液进入原子化器。

4、在测试结束后,一定要运行仪器用水清洗管道。

关闭载气,并打开压块,放松泵管。

5、更换元素灯,一定要在主机电源关闭的情况下,不能带电插拔。

6、元素灯得预热必须是在进行测量时点灯的情况下才能达到预热稳定的作用,只打开主机,元素灯虽然也亮,氮起不到预热稳定的作用。

编制人:李曾伟审核人:阮跃进批准人:王志仁。

原子荧光光度计操作规程

原子荧光光度计操作规程
1.2.4 打开氩气瓶减压阀,调节出口压力0.25mpa--0.3mpa;
1.2.5 更换所需元素等;
2.0 依次打开自动进样器电源,仪器主机电源,双击桌面上软件登录图标进入仪器工作站,出现登录画面,输入用户名、密码、点确定(方便使用未设置密码),选择自检项目,自检完成后进入仪器设置界面(直接点击确定);
10.2清洗完成后,关闭主机电源、自动进样器电源、电脑电源,打开蠕动泵的泵卡,放松泵管加硅油延长泵管使用寿命。
10.3关闭气源。
1.0 试剂配制:
还原剂:1.5%硼氢化钾、0.5%氢氧化钾溶解到100ml水中;
栽液:5%硝酸(5ml硝酸加入95ml水)
清洗液:蒸馏水
1.1 开机前准备
1.2.1 将蓝色还原剂吸液管插入还原剂瓶中,绿色吸液管插入清洗液瓶中;
1.2.2 将自动进样器载液瓶中加入载液,安装泵管;
1.2.3 压紧蠕动泵泵卡至合适位置;
7.0 样品测量
7.1点击左边工具条中“样品测量”,出现测量画面。点击“自动测量”,参比光调整完后,仪器依次测量载流空白、标准空白、标准曲线,样品空白、样品。测量完成后点击“保存”保存测量数据;
8.0 标准曲线
8看测量结果、打印数据
10.0 注意事项
10.1测量完成后,将进液管放置在清水中,点击“清洗”按钮对管路进行清洗5min---10min
3.0 仪器设置:
3.1 载气流量:300ml/min,屏蔽气流量:600ml/min,原子化器温度:200度;
3.2 负高压:A道主灯电流40MA
3.3 点击“应用”设置完成后,依次点击“点火”,“开控温”炉温处会有温度显示;
4.0 进样与测量设置:
4.1直接点击“应用”

海光液相色谱-原子荧光光谱仪(AFS-9700)操作使用步骤

海光液相色谱-原子荧光光谱仪(AFS-9700)操作使用步骤

海光液相色谱-原子荧光光谱仪(AFS-9700)无机砷操作使用步骤1、开电脑2、开氩气3、打开原子荧光、液相色谱、手动进样装置的三个按钮(手动进样的按钮在仪器后面)4、点开电脑上的仪器图标(双击)点“联机”选中“B道元素As”点“应用”5、新建项目名称:自己按照日期命名本次检测的数据名称(如:2017-9-18无机砷)6、点电脑图标上“仪器条件”左侧的⊕,在“原子荧光光谱仪”界面,点“应用”;然后在“液相高压输液泵”界面,点“应用。

(仪器的条件一般不用改动)6、点“组份设定”左侧的⊕,再点“采集窗口”“点火”7、装柱子(此步骤可以在开机之前进行):按照柱子上的箭头向上的方向,下端接“入”的管路接头,上端接“出”的管路接头。

将塞柱子的塞子,塞入仪器三通中氧化剂的入口处,堵住。

8、将流动相的滤头与蠕动泵中酸和硼氰化钾的管均放入纯水中。

并将废液的滤头放入废液缸或烧杯中。

9、关紧蠕动泵的阀:向上打四下,则表示关紧,向下打四下,则松开。

10、点击电脑上顶部的“蠕动泵”,再点开“液相泵”(蠕动泵一定要在液相泵之前点开,可以只点开蠕动泵,而不点开液相泵)11、purge(排气泡):先松开旋钮(向左转为松开),再点purge,大约3min,完成后再拧紧旋钮(向右转为拧紧)。

如果想提前终止purge,则按stop键。

12、用纯水冲洗约10分钟。

13、在仪器界面,点Romate则可以在电脑上输入控制流速等参数点Local则在仪器面板上输入控制流速等参数。

流速Flow一般为1ml/min14、将流动相滤头从纯水中拿出,再放入流动相中,此时最好再purge一次,蠕动泵中的酸和硼氰化钾的管仍放在纯水中,用流动相冲洗柱子平衡20-30min,平衡完成后,先停止“液相泵”,“蠕动泵可停也可不停,再将蠕动泵的酸和硼氰化钾的管路分别放入盐酸和硼氰化钾中。

15、再点“开始”,观察信号,一般在50-100左右较好,不要高到几百。

16、先进行“组分定性”,用注射器吸入约100ul较高浓度的标准溶液,手动进样(进样前旋钮为Load的位置),进样后将旋钮旋至inject的位置,此时才算进样成功(电脑会发出“滴”的一声),过10-20秒后再将旋钮旋回load,也可以在下次进样前将旋钮旋回Load 位置。

普析原子荧光详细操作规程

普析原子荧光详细操作规程

普析原子荧光详细操作规程原子荧光分析技术是一种高精度、高灵敏度的分析方法,主要用于快速准确地测定各种元素的含量和验证样品的纯度。

下面将详细介绍原子荧光分析的操作规程。

一、仪器准备:1.根据所需测定的元素选择合适的原子荧光仪,并确保仪器的正常工作状态。

2.根据样品类型选择合适的样品制备方法,包括样品的溶解、稀释、进样等步骤。

二、仪器校准:1.检查原子荧光仪的校准曲线是否准确,并进行必要的校准调整。

2.准备一系列含有已知浓度的标准样品,根据标准样品的浓度和原子荧光仪的响应曲线进行校准。

三、样品制备:1.根据样品的性质选择合适的溶解方法,例如采用酸溶解、碱溶解、高温熔融等方法。

2.尽量避免样品中的杂质对测定结果的影响,如有必要可以进行适当的预处理,例如使用离子交换树脂去除干扰离子等。

3.样品制备过程中应注意对样品的密封、反应温度、时间等条件的控制,确保样品制备的准确性和可重复性。

四、仪器操作:1.打开原子荧光仪的电源,并确保仪器的稳定工作状态。

2.根据样品类型选择合适的进样方式,如气体进样、液体进样、固体进样等。

3.确保进样器、炉管等部件的清洁干净,以避免杂质的污染对测定结果的影响。

4.进行预热和排空等操作,以消除仪器内部的气体和杂质对测定的干扰。

5.根据样品的不同进行合适的参数设置,包括预热温度、气体流速、炉管温度等。

6.进行样品的连续测量,确保测定结果的准确性和可重复性。

五、数据处理:1.确保原子荧光仪的数据处理软件正常工作,并进行必要的设置和校准。

2.将测得的样品信号与校准曲线进行比较,计算出样品中所含元素的浓度。

3.根据测定要求和数据处理软件的要求,进行适当的数据处理和统计分析。

六、结果判定:1.根据测定结果和相关标准,判断样品的元素含量是否符合要求。

2.对于结果不符合要求的样品,可以进行重复测定、检查仪器操作等措施,以确认测定结果的准确性。

七、仪器维护:1.每次使用完毕后,及时清洗仪器和附件,保持仪器的干净。

原子荧光光度计操作规程

原子荧光光度计操作规程

原⼦荧光光度计操作规程原⼦荧光光度计操作规程1、⼯作原理原⼦蒸汽受具有特征波长的光源照射后,其中⼀些⾃由原⼦被激发跃迁到较⾼能态,然后去活化回到某⼀较低能态⽽发射出特征光谱的物理现象。

各种元素都有其特定的原⼦荧光光谱,根据原⼦荧光强度的⾼低可测得试样中待测元素含量。

2、性能指标(1)检测元素:砷As、锑Sb、铋Bi、汞Hg、硒Se、碲Te、锡Sn、锗Ge、铅Pb、锌Zn、镉Cd等⼗⼀种元素。

本实验室⽤于测量砷As、锑Sb、铋Bi、汞Hg。

(2)检出限砷As、锑Sb、铋Bi⼩于0.01ng/mL;汞Hg⼩于0.001ng/mL。

(3)重复性砷As、锑Sb、铋Bi、汞Hg⼩于0.7%。

(4)相关系数砷As、锑Sb、铋Bi、汞Hg⼤于0.999。

(5)道间⼲扰在测量两道⼲扰时,使其模拟信号荧光强度⽐值⼤于100倍时,道间⼲扰为±1%。

(6)仪器稳定性整机通电30分钟静态模拟信号基线稳定性⼩于1%。

3、⼯作条件(1)环境温度:15~35℃。

(2)室内相对湿度不⼤于80。

(3)仪器应置于稳定的⼯作台,不应该有强震动源。

(4)周围⽆强电磁⼲扰及有害⽓体。

(5)仪器使⽤电源:电压220V±10%,频率50Hz±1Hz单相交流电,最好配制交流稳压⽓,功率不⼤于500,室内应有地线并保证仪器良好接地。

4、操作步骤(1)打开仪器灯室,在A、B道上分别插上或检查元素灯。

(2)打开氩⽓,调节减压表次级压⼒为0.3Mpa。

(3)打开仪器前门,检查⽔封中是否有⽔。

(4)依次打开计算机、仪器主机电源开光。

(5)检查元素灯是否点亮,新换元素灯需要重新调光。

(6)双击软件图标,进⼊操作软件。

(7)在⾃检测窗⼝中点击“检测”按钮,对仪器进⾏⾃检。

(8)点击元素表,⾃动识别元素灯,选择⾃动⼿动进样⽅式。

(9)点击点⽕按钮,点亮炉丝。

(10)点击仪器条件,依次设置仪器条件、测量条件(如要改变原⼦化器⾼度,需要⼿动调节)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

AFS-9700原子荧光光度计操作规程
1、操作规程
1.1 打开灯室盖,将待测元素的空心阴极灯插头仔细插入灯座。

1.2 将各种泵管连接
1.3打开气瓶,调节分压阀至0.2MPa。

1.4 在确认电源正确后,按主机、微机、进样器顺序开启电源。

1.5 将调光器放在石英炉原子化器上,调节原子化器高度旋钮,使调光器侧面十字线中心位置一致(目测),然后分别将棱镜侧面对准A、B灯源,从棱镜上部观测阴极灯光斑,用灯位调整钮调节灯位,使光斑十字线中心对准,取下调光器,将原子化器调到适当高度(推荐值8mm)。

1.6 打开微机后进入AFS-9700操作系统。

1.7 在载流槽中放入5%HCl一半以上并固定。

点击清洗键,观测排液是否正常,不要有积液。

1.8 点击点火键,点燃点火炉丝,预热30分钟。

1.9 放好样品管中的标准系列及样品,按软件操作进行测量。

2 注意事项
2.1 在开启仪器前,一定要先开启载气。

2.2 点火前把标准器拿下来。

2.3 一定注意各泵管无泄漏,定期向泵管和压块间滴加硅油。

2.4 在测试结束后,把两根泵管放入蒸馏水中进行清洗。

2.5 从自动进样器上取下样品盘,清洗样品管及样品盘,防止样品盘被腐蚀。

2.6 更换元素灯时,一定要在主机电源关闭的情况下。

不得带电插拔灯。
