冷却液知识培训
3M 机修培训教材高效防冻防沸冷却液(PN3001 3002 3003 3004)
小秘方:如使用于老旧的水箱时(超过8万公里未使用本产品的车 辆)，请以清水清洗即可, 以避免发生上述问题.
使用过程中，应穿戴个人防护用品，防止灼伤. 请在通风良好处使用. 清洗结束应检查补偿水桶液面高度，并作相应防冻液的添加
14 © 3M 2009. All Rights Reserved.
3M汽车售后产品市场部
3M汽车售后产品市场部
水 箱
水箱污垢构成：
硬水垢：硬水中的离子形成的碳酸盐垢和硫酸盐垢 锈垢：水箱金属因腐蚀而形成的铁锈 凝胶：冷却液中添加硬水后，形成的硅胶垢 油垢：油脂类污垢
污垢会造成的影响: 污垢会造成的影响:
降低冷却水散热效果, 容易使机油温度升高, 引擎过热 冷却系统散热效果不均匀, 容易造成金属材料局部过热. 增加内部腐蚀风险.
15 © 3M 2009. All Rights Reserved.
3M汽车售后产品市场部3M 机来自培训教材Q&A
16 © 3M 2009. All Rights Reserved.
3M汽车售后产品市场部
3M 机修培训教材
补充资料
以下补充资料为冷却液背景资料。 ※ 以下补充资料为冷却液背景资料。前两页为网路蒐 集而来，为避免不必要的争议或竞争品牌的攻击， 集而来，为避免不必要的争议或竞争品牌的攻击， 请勿开放给销售或客户，谢谢。 请勿开放给销售或客户，谢谢。
•
为避免空气残留于冷却系统内部, 请参照原厂维修手册进行 空气排放.
10 © 3M 2009. All Rights Reserved.
3M汽车售后产品市场部
产品作用原理 产品作用原理
PN10058水箱清洗剂 Radiator Super Flush 水箱清洗剂
《车用防冻冷却液》课件
用户反馈
收集用户对防冻冷却液性 能的评价和建议，作为性 能测试的重要补充。
性能评价标准
防冻性能
冷却性能
评价防冻冷却液在低温下的流动性和防冻 能力。
评价防冻冷却液的散热性能和维持发动机 正常工作温度的能力。
防腐性能
清洁性能
评价防冻冷却液对发动机内部金属件的防 腐保护能力。
评价防冻冷却液抑制水垢和污垢生成的能 力。
消费者对防冻冷却液的认知程度逐渐提高，对品质和 性能的要求也越来越高。
防冻冷却液的应用领域
汽车行业
防冻冷却液广泛应用于汽车发动机冷却系统中， 具有防冻、防腐、除垢等作用。
农业机械
在农业机械中，防冻冷却液同样起到防止发动机 过热的作用，对于农忙季节机止发动机过热 ，保证机械的正常运转。
兼容性
与各种金属和非金属材料兼容，无腐 蚀。
车用防冻冷却液的选用
根据车辆类型选择
不同类型的车辆对防冻液的要 求不同。
根据气候条件选择
寒冷地区应选择冰点更低的防 冻液，而炎热地区则选择沸点 更高的。
品牌信誉
选择知名品牌的防冻液，确保 质量和性能可靠。
定期更换
按照车辆手册的建议定期更换 防冻液，保证发动机的正常运
防冻性能
能显著降低冷却系统中的冰点，防止冷却系 统冻结。
高效散热
良好的热传导性能，帮助发动机快速散热。
防腐保护
有效抑制金属部件的腐蚀，延长发动机寿命 。
稳定性能
在各种极端温度和条件下保持性能稳定。
车用防冻冷却液的要求
防冻等级
需符合所在地区的最低温度要求。
沸点要求
高沸点，防止沸腾和压力过大。
清洁力
能够清洁冷却系统中的杂质和沉积物 。
汽车更换冷却液实训报告
一、实训目的1. 了解汽车冷却液的作用和更换周期；2. 掌握汽车冷却液更换的操作步骤和注意事项；3. 培养实际操作能力，提高动手实践能力；4. 熟悉汽车冷却系统的工作原理。
二、实训时间2022年10月10日三、实训地点汽车维修实训室四、实训人员实训教师：XXX实训学生：XXX、XXX、XXX五、实训工具与材料1. 汽车冷却液；2. 冷却液添加剂；3. 垫圈；4. 垫片；5. 砂纸；6. 紧固工具；7. 汽车维修手册；8. 实训车辆。
六、实训内容1. 汽车冷却液的作用和更换周期；2. 冷却液更换的操作步骤；3. 冷却液更换的注意事项；4. 实际操作。
七、实训过程1. 汽车冷却液的作用和更换周期冷却液是汽车发动机冷却系统的重要组成部分，其主要作用是：（1）吸收发动机产生的热量，防止发动机过热；（2）防止发动机水套内部产生水垢、锈蚀；（3）提高发动机的散热效率；（4）降低冷却液的冰点，防止冬季结冰。
一般情况下，汽车冷却液的更换周期为每两年或每行驶4万公里。
具体更换周期可根据车辆使用说明书或实际情况进行调整。
2. 冷却液更换的操作步骤（1）准备工具和材料：将冷却液、垫圈、垫片、砂纸、紧固工具等准备好。
（2）检查冷却液液位：打开汽车引擎盖，检查冷却液液位是否正常。
如液位低于最低线，需添加适量冷却液。
（3）排放旧冷却液：将汽车发动机熄火，待冷却液温度降低后，打开散热器盖，旋开散热器排水旋塞，将旧冷却液排放至容器中。
（4）清洗冷却系统：将适量的冷却液添加剂加入水箱，启动发动机，使冷却液循环，清洗冷却系统。
清洗过程中，注意观察冷却液循环情况，确保冷却液循环流畅。
（5）加入新冷却液：待发动机熄火，冷却液温度降低后，关闭散热器盖，旋紧排水旋塞。
从散热器加液口加入新冷却液，直至液面达到最高线。
（6）检查并排气：启动发动机，保持怠速运转，观察冷却液循环情况。
如发现气泡，可打开散热器盖，排出气泡。
待气泡排尽后，关闭散热器盖。

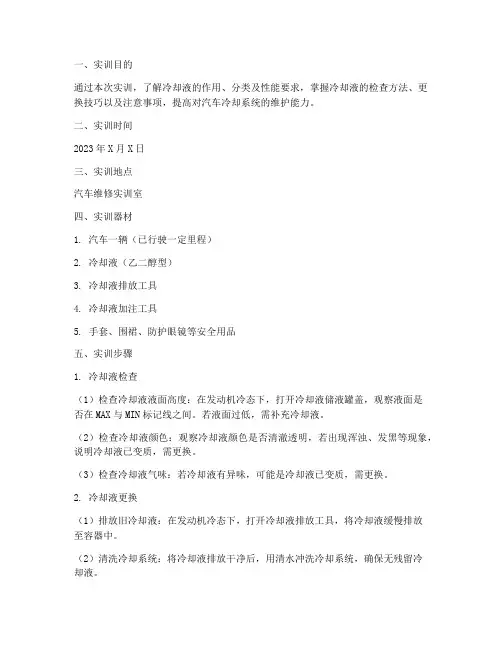

检查更换冷却液实训报告
一、实训目的通过本次实训，了解冷却液的作用、分类及性能要求，掌握冷却液的检查方法、更换技巧以及注意事项，提高对汽车冷却系统的维护能力。
二、实训时间2023年X月X日三、实训地点汽车维修实训室四、实训器材1. 汽车一辆（已行驶一定里程）2. 冷却液（乙二醇型）3. 冷却液排放工具4. 冷却液加注工具5. 手套、围裙、防护眼镜等安全用品五、实训步骤1. 冷却液检查（1）检查冷却液液面高度：在发动机冷态下，打开冷却液储液罐盖，观察液面是否在MAX与MIN标记线之间。
若液面过低，需补充冷却液。
（2）检查冷却液颜色：观察冷却液颜色是否清澈透明，若出现浑浊、发黑等现象，说明冷却液已变质，需更换。
（3）检查冷却液气味：若冷却液有异味，可能是冷却液已变质，需更换。
2. 冷却液更换（1）排放旧冷却液：在发动机冷态下，打开冷却液排放工具，将冷却液缓慢排放至容器中。
（2）清洗冷却系统：将冷却液排放干净后，用清水冲洗冷却系统，确保无残留冷却液。
（3）加注新冷却液：将新冷却液倒入冷却液加注工具，缓慢加入冷却系统，直至液面达到MAX标记线。
（4）检查冷却液渗漏：在冷却液加注完成后，检查冷却系统各接口、散热器、水泵等部位，确保无渗漏现象。
3. 冷却液性能测试（1）检查冷却液冰点：使用冷却液冰点测试仪，检查冷却液冰点是否符合要求。
（2）检查冷却液沸点：使用冷却液沸点测试仪，检查冷却液沸点是否符合要求。
（3）检查冷却液pH值：使用pH试纸，检查冷却液pH值是否符合要求。
六、实训心得1. 冷却液在汽车冷却系统中起着至关重要的作用，确保发动机正常运行。
因此，定期检查和更换冷却液是汽车保养的重要环节。
2. 在更换冷却液时，要注意安全操作，避免烫伤。
佩戴手套、围裙、防护眼镜等安全用品，确保人身安全。
3. 更换冷却液时，要选用与原厂规定相符的冷却液，确保冷却系统性能。
4. 冷却液更换周期一般为4年或6万公里，具体更换周期可根据实际情况调整。
汽车冷却液基础知识
第一节汽车发动机冷却液在可燃混合气的燃烧过程中，气缸内的气体温度可达到1700℃-2500℃。
为保证汽车发动机正常工作必须对在高温条件下工作的零件进行冷却。
目前汽车发动机广泛采用强制循环冷却系统，冷却液即为发动机冷却系中带走高温零件热量的一种工作介质。
由于发动机性能的逐渐强化，车速不断提高，对汽车冷却系的冷却作用提出了更高的要求，即防沸的问题。
汽车冬季露天停放或长时间停车，发动机温度降至与气温相近，因此发动机冷却液应防冻。
一、汽车发动机冷却液的使用性能为保证汽车发动机正常工作和延长发动机的使用寿命，要求汽车发动机冷却液应具备下列品质：1、粘度小，流动性好汽车发动机冷却液的粘度越小越好，这样有利于流动，散热效果好。
2、冰点低，沸点高冰点就是在没有过冷情况下冷却液开始结晶的温度；或者在有过冷情况下结晶开始,短时间内停留不变的最高温度。
若汽车在低温条件下停放时间较长,而发动机冷却液的冰点达不到应有的温度,则发动机的冷却水套和散热器就会被冻裂.因此,要求发动机冷却液防冻性好。
沸点是发动机冷却系与外界大气压相平衡的条件下，冷却液开始沸腾的温度。
发动机冷却液在较高温度下不沸腾可保证汽车在满载、高负荷、高速条件下或在山区、热带夏季正常行车。
因此，要求发动机冷却液冬天防冻、夏天防沸。
3、防腐蚀性好，不损坏汽车有机涂料发动机冷却液在工作中要接触多种金属材料，如果它对金属有腐蚀性，就会影响发动机的正常工作。
为使发动机冷却液有良好的防腐性，要保持冷却液呈碱性状态，要求发动机冷却液的PH值在7.5-11.0之间，超出范围将对防腐蚀性产生不利的影响。
发动机冷却液是一种化学物质的调和物，在加注中很容易接触到汽车的有机涂料层，这就要求发动机冷却液对汽车有机涂料不能有不良影响，例如剥落、鼓包和褪色等。
4、不易产生水垢，抗泡性好水垢对发动机冷却系的散热强度影响很大。
实验表明，水垢的传热系数比铸铁小几十倍，比铝合金小100-300倍。
派瑞制动液防冻液培训
腐蚀失重最大值
mg/片
mg/cm2
10
0.36
10
0.33
10
0.99
10
0.36
10
0.36
知名品牌 A
0.011 +0.015 0.730 0.063 0.339
知名品牌 B 派瑞牌
0.007 0.080 0.190 0.086 0.069
0.006 0.002 +0.016 0.032 0.011
派瑞重负荷 冷却液
-1.0 -1.0 1.5 1.2 -2.1 -4.0
防冻液组成
防冻液的特性
劣质防冻液的危害
对缸套的危害
劣质防冻液的危害
恒温阀的危害
劣质防冻液的危害
密封垫圈的危害
劣质防冻液的危害
水管的危害
劣质防冻液的危害
水箱的危害
劣质防冻液的危害
水泵的危害
派瑞防冻液的特性
优质的涤纶级乙二醇 优质的纯水 优质的添加剂
不只是防冻液，更是流动的科技。
2）含有水质稳定的螯合剂，具有 除垢，抑制水垢生成性能。
金属试样
钢 铸铁 铜 黄铜 铝 焊料
GB 297432013
mg/片 ±10 ±10 ±10 ±10 ±30 ±30
某品牌有机 派瑞有机酸 酸冷却液 冷却液
-2.0 -2.5 -1.6 -2.2 -8.0 -11.0
-2.0 -3.0 -1.0 -1.3 -9.0 -8.5
NO
检验员检测
生产控制 不
良
生产
OK OK
结 果 统 计
原 因 分 析 及
NO
检
过程检测
返工
测
产品包装
防冻液安全周知卡
案例一
某化工厂因防冻液泄漏导 致爆炸事故，造成多人伤 亡和财产损失。
案例二
某汽车因使用不合格防冻 液导致发动机损坏，引发 交通事故。
案例三
某冷库因防冻液系统故障 导致温度失控，大量冷冻 食品损坏。
事故原因调查分析结果
防冻液质量不合格
部分防冻液产品存在质量问题，如冰 点不达标、腐蚀性过强等。
设备老化、维护不当
健康监测与档案管理
01 对接触防冻液的员工进行定期健康检查， 包括肝功能、肾功能等指标。
02
建立员工健康档案，记录员工的健康状况 和接触防冻液的情况。
03
对出现健康异常的员工及时采取措施，如 调整工作岗位、提供医疗救治等。
04
加强员工健康教育和培训，提高员工自我 防护意识和能力。
04 环境保护法规与 标准要求
03 健康危害与防护 措施
接触途径及健康危害分析
接触途径
可通过吸入、食入、皮肤吸收等方式接触防冻液。
健康危害
防冻液可能对眼睛、皮肤和呼吸道造成刺激和伤害，长期接触可能对肝脏、肾 脏等器官造成损害。
个人防护装备选择指南
01
02
03
04
眼睛防护
佩戴化学安全防护眼镜。
手部防护
穿戴防化手套，如乳胶手套、 丁腈手套等。
在的安全隐患。
规范操作流程
03
制定详细的操作流程和规范，对操作人员进行培训和考核，确
保操作过程符合规范要求。
预防措施推广应用
推广使用优质防冻液产品
积极推广使用质量可靠、性能稳定的防冻液产品，提高设备的安 全性能。
加强设备安全管理
建立设备安全管理制度，对设备进行定期巡检和维护保养，确保设 备处于良好的运行状态。
防冻液基础知识
防冻液基础知识防冻液基础知识⼀、防冻液的功能1.防冻：⽔的冰点是0℃，防冻液的冰点可达-25～-60℃。
在寒冷冬季停车时，能够防⽌冷却液结冰⽽胀裂散热器和冻坏发动机汽缸体，同时亦保证随时可以启动发动机。
2.防沸：防冻液的沸点⽐⽔⾼。
沸点是指液体沸腾时的温度。
在标准⼤⽓压下，⽔的沸点是100℃，⽽防冻液的沸点要⾼于106℃，可有效地防⽌发动机的“开锅”现象。
3.防腐：由于发动机的冷却系统中包括钢、铝合⾦、铸铁、铜及⽔箱焊接时⽤的焊锡等⼏种⾦属，缸体和缸盖⼀般有铸铝或铸铁制成，⽔箱主要由紫铜及黄铜制成，防冻液长期与这些⾦属相接触，必须能够对所有这些⾦属进⾏保护，使⽤去离⼦⽔及适当的添加剂能防⽌各种腐蚀的出现。
4.防垢：⽔垢是在冷却系统内表⾯上附着有不溶性盐类或氧化物晶体所致。
产⽣⽔垢的主要物质是硫酸钙、碳酸钙、碳酸镁等，优质的防冻液采⽤蒸馏⽔制造，并加有防垢添加剂，不但不⽣⽔垢还具有除垢功能。
5.防⽼化：能够防⽌⾮⾦属材料如橡胶、塑料的溶解、⿎胀、⽼化等。
⼆、防冻液的指标防冻液标准规定的主要技术指标有：抗冻性(冰点)、沸点、⾦属腐蚀性、发泡性、⽔泵⽓⽳腐蚀性、沉淀性(灰分)、溶解性、密度、酸度值(PH值)、储备碱度以及变⾊性等。
冷却液按冰点分为-25号、-30号、-35号、-40号、-45号，相对应沸点如下：产品规格冰点:GB沸点:GB25度-25℃≥106℃30度-30℃≥106.5℃35度-35℃≥107℃40度-40℃≥107.5℃45度-45℃≥108℃防冻液的使⽤注意事项1、尽量使⽤同⼀品牌的防冻液。
不同品牌的防冻液⽣产配⽅会有所差异，如果混合使⽤，多种添加剂之间很可能会发⽣化学反应，造成添加剂失效。
这样做会对橡胶密封造成损害，通常会造成⽔泵⽔封及焊缝处漏⽔现象。
2、防冻液的有效期多为两年（个别产品会长⼀些），添加时应确认该产品在有效期内。
3、必须定期更换，⼀般为两年或每⾏驶4万公⾥更换⼀次，出租车应该更换得勤⼀些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成长、成才、成功、成就
三十而立； 四十不惑； 五十知天命； 六十而耳顺； 七十二从心所欲。
《论语》 第二章为政篇
成长的黄金三十年
20岁看可不可教 40岁看可不可捧
30岁看可不可用 50岁看可不可敬
成长的黄金三十年
从“班子”到“搭班子”
42岁后看可不可跟
从“中坚”到“班子”
⑤注意乙二醇型冷却液的安全使用。 乙二醇冷却液有毒，不能饮用。为了便于在外观上进行识别，一
般正规厂家生产的乙二醇冷却液都用着色剂将其染成醒目的颜色（粉 红、黄绿、绿色或蓝色等），一般不会引起误会。同时，也便于发现 冷却液的泄漏点。
37--42岁看可不可敬
从“兵头将为尾”到“中坚”
32-37岁看可不可捧
从“骨干”到“兵头将为尾”
28-32岁看可不可用
从“菜鸟”到“骨干”
23-28岁看可不可教
冷却液使用的常见问题------你觉得他们讲的对吗？
防冻液会腐蚀发 动机，我还是加 水吧！
好的防冻液这么 贵，我用便宜点 的就行了，只要 不结冰就行！
1）直观鉴别
2）冰点测试 2）PH值检测
为了防止这种腐蚀的产生，冷却液中加入的添 加剂均为碱性物质，以保证冷却液的pH值在7～11 之间；当pH值小于7时，该冷却液应停止使用。
冷却液的正确选用
1.冷却液的选择原则
发动机冷却液的选择，应秉承“先选型、后选号、再选牌 ”的原则，即先根据发动机冷却系统的热负荷情况选择轻负荷 冷却液或重负荷冷却液；然后，再根据行车地区最低气温资料 ，选择冷却液的牌号；在选好冷却液的类型和牌号之后，再选 择产品质量好、信誉度高的品牌（冷却液制造商）。
冷却液的成分-----防冻剂
• 防冻剂主要是： • 乙二ቤተ መጻሕፍቲ ባይዱ • 丙二醇
• 优点： • 沸点高 • 不易挥发
• 缺点 • 乙二醇有一定的毒性 • 丙二醇的毒性小，可以做环保型的产品
冷却液的成分----乙二醇
温度 °C
150 100
0 - 50
沸腾曲线
工 作
水
区
域
冰点曲线 30 50 % 防冻剂在水中比例
使用寿命
有机酸OAT 混合有机酸HOAT 硅酸盐IAT
长寿型 长效性
冷却液的类型
含不含水
有水型（乙二醇） 无水型（丙二醇）
无水的丙二醇型冷却液冰点低达－68℃，
而沸点高达187℃——具有名副其实的抗沸、 抗冻性能。
冷却液的类型与外观颜色
冷却液的检测方法
1）直观鉴别 2）冰点测试
冰点折光仪
冷却液的检测方法
劣质冷却液对发动机的损伤
发动机容易开锅容易开锅
汽车对冷却液的要求
5
防腐性好
3
高沸点
1 良好的热传导性
4
抗垢性好
2
低冰点
冷却液的成分
冷却液的成分：软水 + 防冻剂 + 添加剂
＋
＋﹦
水
防冻剂
添加剂
冷却液的成分-----水
• 优点 • 原料易得 • 导热性好 • 与防冻剂协同降低冰点
• 缺点 • 水中存在的钙镁铁会生成水垢 • 氯离子或硫酸根离子累积会形成腐蚀 • 生产冷却液和补加冷却液时，要使用蒸 馏水或者去离子水
冷却液的正确选用
3.尽可能选用有机酸（OAT）型冷却液，不用含硅酸盐成分 的冷却液
有机酸型（OAT）冷却液在发动机内部形成的保 护膜是非常牢固的，冷却液中防蚀剂消耗极少，具有 很长的使用寿命（使用5年，贮存8年），可以大大减 少冷却系统维护次数。
冷却液的正确选用
传热腐蚀的比较
（左为传统冷却液，
右为有机酸型冷却液 ）
冷却液的成分---丙二醇
冷却液的成分---添加剂
建立3个 新制度
添加剂
完善4个 原制度
缓蚀剂（防腐蚀剂） 缓冲剂（PH调节剂） 防垢剂 消泡剂 防霉剂 着色剂
有机酸OAT 混合有机酸HOAT 硅酸盐IAT
冷却液的类型
按防冻剂的类型
乙二醇型 丙二醇型
按缓蚀剂类型
适用对象
轻负荷车辆用 重负荷车辆用
专业
专注
专心
冷却液知识
浙江爱特堡汽修连锁
汇报人：范金平
目录 Contents
1 冷却液使用的常见问题 2 劣质冷却液对发动机的损伤 3 冷却液的类型及型号 4 冷却液的正确选用 5 冷却液的检测及更换
在工作中成长
自我愿望
结果
成就 成长
成功 成才
外部评价
过程
成长、成才、成功、成就
格物、致知、诚意、正心、 修身、齐家、治国、平天下。
冷却液的正确选用
使用6000h后缸垫振动穴蚀的比较 （左为传统冷却液，右为有机酸型冷却液）
冷却液的正确选用
铝制冷却液泵气穴腐蚀的比较（左为传统冷却液，右为有机酸型冷却液 ）
冷却液的正确选用
使用6000h后缸套振动穴蚀的比较（左为传统冷却液，右为有机酸型冷却液）
冷却液的正确选用
使用12万千米后铝制散热器片的比较（左为传统冷却液，右为有机酸型冷却液）
冷却液的正确选用
2.首选无水型冷却液
无水型丙二醇冷却液是一种不含水， 高沸点、低冰点，不产生水垢，对 金属无腐蚀的发动机冷却介质，是 一种名副其实的全寿命、防沸、防 冻、超级环保型冷却液。
冷却液的正确选用
3.尽可能选用有机酸（OAT）型冷却液，不用含硅酸盐成分 的冷却液
硅酸盐保护铝合金是采取消耗自身的方式来达到的 ，颇有“舍生取义、杀身成仁”的悲壮。硅酸盐在使 用一段时间后就会消耗殆尽而使冷却液失去防腐蚀功 效。所以，常规的硅酸盐冷却液，推荐更换周期一般 为2年，也不能长期贮存。
劣质冷却液对发动机的损伤
水箱内的水垢堵塞了冷却液管路
缸套内壁水垢聚集影响传热
劣质冷却液对发动机的损伤
被腐蚀的水泵叶片
腐蚀使水管接头缺损
劣质冷却液对发动机的损伤
汽缸套水封腐蚀导致油水混合
被严重腐蚀的汽缸套
劣质冷却液对发动机的损伤
汽缸套水封腐蚀导致油水混合
被严重腐蚀的汽缸套
劣质冷却液对发动机的损伤
冬天都过去了， 我就不加防冻液 了，你给我加些 矿泉水吧！
冷却液使用的常见问题-----你觉得他们讲的对吗？
冷却液液位少量 下降时，补充自 来水就行，不需 要补加冷却液。
冷却液就是防冻 液，防冻液就是 冷却液，叫什么 都行，没什么区 别。
“OAT” 型 冷 却 液就是无水型冷 却液，是目前最 好的！
冷却液的正确选用
冷却液的使用注意事项
①禁止直接加注浓缩液。稀释 浓缩液时要使用蒸馏水或去离 子水。
②注意检查冷却液液面高度。 适宜的冷却液液面应在储液罐 的最高线max和最低线min之 间，应视情正确补充和调整。
冷却液的使用注意事项
③不同厂家、不同牌号的发动机冷却液不能混用。
④应保持常年使用冷却液。要注意冷却液使用的连续性。
