锅炉水压试验的水温问题
水压试验用水温度探讨
水压试验用水温度探讨江苏省特种设备安全监督检验研究院戚怀松摘要通过对水压试验用水温度低于气温会结露进行分析，提出了产生的原因和解决问题的方法关键词：水压试验水温度《蒸汽锅炉安全技术监察规程》第208条规定：水压试验应在周围气温高于5℃时进行，低于5℃时必须有防冻措施。
水压试验用的水应保持高于周围露点的温度以防锅炉表面结露，但也不宜温度过高以防止引起汽化和过大的温差应力，一般20～70℃。
现在许多企业为了省事，直接抽取地下水进行水压试验。
一般在冬季由于地下水温度高于气温，只要气温能满足条件，可以直接抽取地下水进行水压试验。
但在夏天气温比较高，而地下水温相对较低，很容易在锅炉表面结露，在焊缝处产生水珠水雾，影响我们的判断，那该怎么处理呢？我们可以根据试验现场的空气相对湿度（用湿度计测量，且湿度计价格极其低廉，容易实现）来确定具体的露点温度，只要试验用水的温度不低于此露点温度就行了。
下面我来给大家介绍相关术语的概念：1、湿空气：指的是干空气与水蒸气的混合物，室内外的空气都是含有一定水蒸气的湿空气。
2、空气湿度：指空气中水蒸气的含量。
是用来表示空气中水汽多寡亦即干湿程度的物理量。
⑴水蒸汽分压力，是假想空气中的水蒸汽单独占有空气的总容积，并且具有与空气相同温度时所产生的压力。
由前面的内容已经知道，大气是干空气和水蒸汽组成的混合理想气体。
因此，大气压力必须是干空气分压力和水蒸汽分压力之和。
水蒸汽分压力的大小是衡量空气中水蒸汽多少的一个指标。
既然空气中的水蒸汽分压力愈大，表示空气中的水蒸汽含量愈多，那么，空气中水蒸汽的含量是否会无限量的增多呢？也就是说，空气中容纳水蒸汽的量是不是无限的呢？实验表明：空气中容纳水蒸汽的量不是无限的。
在一定温度下，空气中容纳水蒸汽的量有一个最大值。
温度越高，空气中容纳的水蒸汽量的最大值也越大，反之，温度越低，容纳水蒸汽量的最大值也就越小。
⑵饱和水蒸气分压力( p s)：在一定温度和气压下空气中所能容纳的水蒸气量有一定的限度，水蒸气量达到最高限度的空气称饱和空气，这时的水蒸气分压力称饱和水蒸气分压力。
锅炉的水压试验
水压试验工艺(1)、压试验前的检查与准备水压试验应在锅炉本体及管路系统全部组装完毕，一切受压元件的焊接和热处理工作全部结束，无损探伤及有关检查项目合格，并且受压元件上点焊各种部件（勾钉、耳板等）都完成后进行。
主要内容如下：1、承压部件的安装工作应全部完成。
试验范围内受热面及锅炉本体管路的管道支吊架安装牢固，临时上水、升压、放水、放气管路应安装完毕，放水管应从锅炉存水最低处下集箱排污口接出，过热器如有疏水装臵也应装好排水管路，放气管应从锅炉最高点接出并列向排水点。
2、管道及锅筒上全部阀门应按规定装齐，垫好垫片，拧紧螺栓。
除排气阀外，各阀门处于关闭状态。
安全阀不能与锅炉一起进行水压试验，以防止失灵损坏，在试验前应在暂时隔开措施，对于弹簧安全阀不允许用压紧弹簧的方法来压死安全阀。
同时要注意在隔载安全同时不得将阀杆压歪。
对于暂时不装仪表的法兰口及与其他系统的连接出口也要临时隔开封闭。
3、组合及安装水冷壁及锅筒和的一切临时加固支撑、支架全部割除并清理干净，保证试压时锅筒与和受热面及管道的自由伸缩。
4、锅炉内部锈污应彻底清理干净。
检查锅筒、集箱内有无安装时用的工具和其他杂物，检查通完球的管子是否有堵塞，待将锅筒、集箱、管子清理干净后，再将人孔、手孔关严。
清理现场和平台，将与水压试验无关的所有物品搬离。
集箱内焊渣及锈污也要从手孔中清扫出来，确认锅炉内部干净后按要求封闭人孔及手孔。
6、清除焊缝、胀口附近一切污物及铁锈。
受热面管子及本休管道的焊口在试压合格前不准刷防锈漆。
在胀口及焊口岸处搭设脚手架以便试压时进行检查，所有合金钢部件的光谱复查工作要全部完成。
7、准备好水源及试压泵。
试压至少装两支压力表，一支装在上锅筒上，一支装在试压泵的出口处，以便相互对照升压。
试验压力以汽包或过热器出口联箱处的压力表读数为准。
锅炉水压试验的水温应高于周围空气的露点温度，以防止锅筒、集箱表面结露，影响对渗漏的检查。
一般水温为20～70℃，不宜过高。
锅炉水压试验要求
锅炉水压试验要求、步骤及注意事项1水压试验的要求1.1锅炉的水压试验，一般分为额定工作压力的水压试验和超水压试验，锅炉本体(包括过热器)超压试验压力为汽包额定工作压力的1.25倍，再热器超压试验压力为再热器进口额定工作压力的1.5倍。
1.2遇到下列情况之一时，需进行超压水压试验：a.新安装的锅炉在开始试运前；b.锅炉受压部件经过重大改造或更换后；c.运行中的锅炉每六年进行一次（结合大修后进行）。
1.3遇到下列情况之一时，需进行工作压力水压试验：a.一般大、小修或抢修后锅炉，在检修后做工作压力的水压试验；b.停炉备用超过30天以上者，点火前须做工作压力的水压试验；c.再热器系统水压试验一般不做，特殊情况由技术部门提议，总工程师批准后执行。
1.4锅炉的水压试验，应按<<电力工业锅炉容器监察规程>>的有关规定执行。
1.5锅炉水压试验须附有试验方案及措施，并经总工程师批准。
1.6试验操作应由运行值长统一指挥，指定二人负责控制压力和监视压力表。
1.7联系检修在主蒸汽、再热蒸汽管道上的所有恒力吊架和顶部吊挡装置中的所有弹簧吊架，均应用插销或定位片予以临时固定（水压结束后拆除）。
以免这些吊架超载失效。
1.8水压试验时，锅炉上应安装不少于二块校检合格的压力表（要求压力表精度0.5级以上，量程40Mpa），试验压力以上部汽包压力表读数为准，控制室的汽包压力表及过热器出口压力表由热工人员校验与上部压力表一致。
1.9升压时应作好事故预想，严防超压，紧急情况（如给水泵失控，调门失控等）可顺序采取下列措施：a.开启过热器联箱疏水门；b.开启汽包事故放水门；c.开连排或定排门；d.紧急停给水泵。
2水压试验范围2.1第一回路包括给水管道、省煤器、汽包、下降管、水冷壁、过热器、主蒸汽管道以及联箱和相连接的管道。
2.2第二回路包括冷再管道、再热器、热再管道和有关联箱及相连管子。
2.3所有排汽管、疏水管、仪表管、加药管的水压试验做至二次阀。
锅炉水压试验措施
Q/GDNMDS国电年内蒙古热电有限责任公司技术措施# 锅炉水压试验措施前言本标准依据GB/T19001-2000、GB/T28001-2001、GB/T24001-2004管理体系标准化工作要求，结合本公司质量安健环管理及实现管理规范的要求制定。
本标准由内蒙古东胜热电有限责任公司标准化委员会提出。
本标准由本公司发电部负责起草、归口并负责解释。
本标准主要起草人:审核：批准：本标准于年月日首次发布。
本标准的版本及修改状态：A/0.1范围为了对锅炉机组的水压试验过程进行规范，指导公司相关部门正确地进行锅炉水压试验的检查准备及操作等工作，确保水压试验能安全地进行，依据公司《集控运行规程》，特制定锅炉机组的水压试验措施。
本措施适用于国电内蒙古东胜热电有限责任公司。
2规范性引用文件国电内蒙古东胜热电有限责任公司《集控运行规程》3定义和术语3.1锅炉水压试验锅炉大小修及受热面检修后，为检验锅炉承压部件的严密性，必须进行锅炉工作压力的水压试验。
4水压试验的组织措施：4.1 水压试验的总指挥：试运指挥部。
4.2 水压试验的参加部门及人员：安全监察部、发电部、检修部相关人员及当值值长和运行值班员参加。
4.3 水压试验的现场指挥者：当值值长。
4.4 各部门对本部门所负责的水压试验准备情况、工作情况及检查情况及时向水压试验总指挥汇报，由水压试验总指挥统一协调。
5水压试验前的准备工作：5.1 安装单位负责将汽包上的安全门应采取制动措施，防止安全门动作。
5.2 安装单位负责加装主蒸汽管道、再热蒸汽进、出口管道上的水压试验堵阀。
5.3 安装单位部负责将汽包、给水、主蒸汽、再热器压力表进行校验(汽包和再热器就地压力表必须是校验合格的量程为试验压力的1.5～3倍的精密压力表)。
5.4 安装单位部负责将汽包水位保护退除。
5.5 检修部中心对水质进行化验，必须是合格的除盐水。
5.6 发电部负责恢复水压试验系统正常，并确认下列阀门位置正确：5.6.1 关闭炉底蒸汽加热总门及各下联箱的进汽门。
发电厂锅炉水压试验试验方法及步骤
发电厂锅炉水压试验试验方法及步骤1、试验方法1.1 试压用水和水温根据《电力建设施工及验收技术规范》（化学篇）中有关要求，锅炉水压试验采用除盐水。
因水压试验后过热器和再热器中的水不能放尽，为了保护过热器和再热器不受腐蚀，故除盐水加入适量的氨和联胺，其氨的浓度为400~500毫克/升，联胺为150毫克/升。
在上水过程中，按比例加入水箱中搅拌均匀，使PH值大于9.5~10。
根据我们安装类似锅炉中同类汽包水压试验要求：水压试验时汽包壁温推荐保持值为≥35℃，故上水温度为35℃~70℃。
当汽包壁温<35℃时，则应对其进行加热。
加热汽源为辅汽联箱来。
1.2 上水系统上水系统利用1000m3和碱冲洗水箱作为上水水箱，上水泵利用碱冲洗水泵，其流程为：化学除盐水→1000m3水箱→补水泵→除氧器→临时管道→碱冲洗水箱（对除盐水进行加药→碱冲洗水泵→临时管道接至紧急放水管和下降管分配器疏水管（一次汽）或冷段入口减温水管（二次汽）1.3 加热系统1.3.1 从辅汽联箱来加热碱冲洗水箱。
1.3.2 从辅汽联箱来接至汽包连排管加热汽包。
1.3.3 从辅汽联箱来接至邻炉加热管对水冷壁进行加熱。
1.3.4 从辅汽联箱来接至除氧器对除盐水进行加热。
1.4 升压系统升压泵采用天津通用机械厂生产的3D -S - 40/22型电动试压泵2台，进行升压工作。
一次汽系统升压：利用低过进口集箱疏水管进行升压。
二次汽系统升压：利用再热冷段减温水管进行升压。
1.5 放水系统1.5.1 省煤器放水：利用入口集箱疏水点接至排水母管排入地沟。
1.5.2 水冷壁放水：利用上水管接至排水母管放水。
1.5.3 过热器放水：利用其疏水管接至排水母管放水。
1.5.4 再热器放水：利用低再上水管放水。
1.6 放空气利用设备上所有放空管作放空气用。
2、试验步骤2.1 气压试验为了保证水压试验一次成功，在锅炉上水前对整个系统进行风压试验，试验压力为0.4~0.6MPa，以便于提前发现泄漏点，及时清除泄漏隐患。
锅炉水压试验的范围

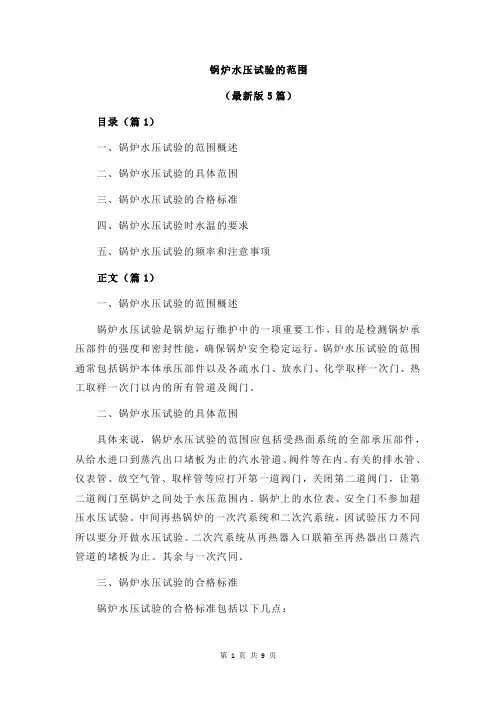

锅炉水压试验的范围（最新版5篇）目录（篇1）一、锅炉水压试验的范围概述二、锅炉水压试验的具体范围三、锅炉水压试验的合格标准四、锅炉水压试验时水温的要求五、锅炉水压试验的频率和注意事项正文（篇1）一、锅炉水压试验的范围概述锅炉水压试验是锅炉运行维护中的一项重要工作，目的是检测锅炉承压部件的强度和密封性能，确保锅炉安全稳定运行。
锅炉水压试验的范围通常包括锅炉本体承压部件以及各疏水门、放水门、化学取样一次门、热工取样一次门以内的所有管道及阀门。
二、锅炉水压试验的具体范围具体来说，锅炉水压试验的范围应包括受热面系统的全部承压部件，从给水进口到蒸汽出口堵板为止的汽水管道、阀件等在内。
有关的排水管、仪表管、放空气管、取样管等应打开第一道阀门，关闭第二道阀门，让第二道阀门至锅炉之间处于水压范围内。
锅炉上的水位表、安全门不参加超压水压试验。
中间再热锅炉的一次汽系统和二次汽系统，因试验压力不同所以要分开做水压试验。
二次汽系统从再热器入口联箱至再热器出口蒸汽管道的堵板为止。
其余与一次汽同。
三、锅炉水压试验的合格标准锅炉水压试验的合格标准包括以下几点：1.汽包压力 5min 压降不超过 0.5MPa；2.在受压元件金属壁面和焊缝上没有水珠和水雾；3.承压部件没有发现残余变形。
四、锅炉水压试验时水温的要求锅炉水压试验时，水温应在一定范围内，主要原因如下：1.水压试验时水温一般在 3070c 范围内，以防止引起汽化或出现过大的温差应力，或因温度高的热膨胀，致使一些不严密的缺陷不宜发现。
2.水温应保持高于周围环境露点温度，以防止承压元件表面结露，使检查工作难以分辨是露珠还是因不严密渗水所形成的水珠。
3.合金钢承压元件水压试验时的水温，应该高于所用钢材的低温脆性转变温度，防止在实验过程中承压部件因冷脆出现裂纹。
五、锅炉水压试验的频率和注意事项锅炉水压试验的频率一般为大修一次，小修一次。
根据设备具体技术状况经集团公司锅炉监察部门同意后，可适当延长或缩短间隔时间。
锅炉水压试验
锅炉水压试验锅炉水压试验锅炉汽水系统在安装或检修完毕后应进行整体水压试验，以检验冷态下各承压部件的严密性，检查锅炉承压部件是否有残余变形，判断其强度是否足够。
水压试验时，承压系统内部充满高压水，其压力能均匀传递到各个部位。
如承压部件上有细小的孔隙，或焊口、法兰、阀门堵头等处不严密，水就会渗漏出来。
如承压部件的薄弱部位承受不了高压时就会发生永久变形，甚至破裂。
所以根据水压试验的渗漏、变形和损坏情况及时处理消缺，就能达到锅炉承压部件检验的目的。
一、水压试验的范围及用水要求锅炉水压试验的范围原则上包括受热面系统的所有承压部件，即从锅炉给水隔绝门到主蒸汽出口一次隔绝门以内的所有管道、阀门、疏放水系统、减温水系统、温度测量、压力测量、仪表管件等。
再热汽系统的试验范围从汽机高压缸排汽到低温再热器进口，经高温再热器出口到汽机中压缸联合汽门前。
由于试验压力不同，锅炉的一次汽系统和再热汽系统的水压试验是分开进行的。
水压试验中，不同设备所充注的水有所不同：l、对于汽包、水冷壁等，由于它们可将水完全放尽，因此可充进较少处理的水，当然，如果充进经除盐处理的水会更好；2、对于过热器系统，一般必须使用除盐水，以防止其内部出现沉积、局部腐蚀等情况；3、对于不锈钢部件，充注的水中应除去钠、钾、氯化物及硫化物，否则将出现合金点蚀、晶间化学腐蚀及应力腐蚀开裂。
为简化操作，一般水压试验用加氨或联胺处理后合格的除盐水：联氨浓度200ppm，PH值为lO左右。
水压试验的用水温度，一般由以下因素决定：l、水温应高于露点温度，如低于露点温度则难于区分真假漏水情况；2、水温太高则容易发生蒸发汽化，不易看清渗漏；3、合金钢部件的水压试验用水温度应高于该钢种的脆性转变温度；4、进入汽包的水温与汽包壁温间差距不应大于40℃。
综上所述，水压试验水温一般在30—50℃之间，不得低于21℃，也不能高于80℃。
水压试验时环境温度应高于5℃，否则必须有防冻措施。
水压试验
水压试验1．锅炉承压部件经过检修后，一般应进行水压试验，以检验受热面、汽水管道及阀门严密性。
2．水压试验有两种，一种工作压力（4.2MPa）的水压试验，另一种是1.25倍工作压力(5.26MPa)的水压试验，即超压试验。
3．如果抢修、检查工作需要，锅炉承压部件工作压力下的水压试验可随时进行。
但超压实验会使锅炉受到额外的应力，这对锅炉寿命有影响。
因此应严格地控制超压水压试验的次数，需要做超压水压试验时，必须由生产厂长（总工）及有关技术人员研究决定。
4．水压试验须在锅炉承压部件检修完毕，汽包，联箱的孔门封闭严密，汽水管道及其阀门附件连接完好，堵板拆除后进行。
5．水压试验时，炉运人员负责上水和升压操作，炉修人员及有关焊工负责承压部件的检查，并设专人负责监视与控制最终压力。
6．水压试验前的阀门开关状态应按“锅炉启动前阀门开关位置要求”决定。
7．进行水压试验时，应有防止安全阀动作的措施。
8．水压试验前的检查与准备工作完毕后，可按上水要求向锅炉上水，上水水温一般不超过100℃。
9．锅炉充满水，在汽包空气门冒水时，关闭过热器疏水门及汽包空气门，并进行一次全面检查。
10.锅炉升压时，应调整给水总门旁路门控制升压速度，升压速度一般为每分钟0.1～0.3MPa，并有防止超压的措施。
11.当升压至3MPa时，停止升压，做全面检查，如有渗漏，则应消压后进行处理，如无渗漏可缓慢升至工作压力。
12.水压试验合格后，如有必要再做超压试验时，应先解列就地水位计，然后再调整给水旁路门，缓慢升压至1.25倍工作压力，保持5分钟，再降压到工作压力，开始进行全面检查，并将就地水位计投入。
13.升压至工作压力时，严密关闭给水总门旁路过，停止上水升压，进行全面检查。
14.水压试验合格的标准：①停止上水（在给水门不漏的条件下）保持5分钟，压力不降值不超过0.2MPa(2kgf/C㎡)②承压部件无漏水及湿润现象。
③承压部件无残余变形的迹象。
15.水压试验若不合格，则应查明，予以消除缺陷，若合格后需要放水时，应联系化学值班人员化验水质，如水质合格可回收，否则应排掉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉水压试验的水温问题
1、锅炉上水水质要合乎标准要求。
锅炉对水质的要求随着锅炉额定压力的提高而提高。
给水品质还随电厂的性质而有差别。
凝汽式发电厂比热电厂要求高，单段蒸发比分段蒸发要求高，直流锅炉比汽包锅炉要求高。
对锅炉给水一般有如下要求：
（1）锅炉给水必须是经过化学处理的除盐水。
（2）锅炉给水的压力和温度必须要达到规定值。
（3）锅炉给水品质标准要求：硬度、溶解氧、PH值、含油量、含二氧化碳、含盐量、联氨量、含铜量、含铁量必须合格，水质澄清。
锅炉上水前为什么要将除氧器水箱内的水加热到规定的温度呢？
一方面是锅炉在冷状态下上水时，上水温度要高于汽包材料的所规定的无塑性转变温度33℃以上，若上水温度低于此温度，则可能发生设备的脆性破裂；但上水温度太高又将增大设备的热应力，因此，在冷状态下上水时，水温应控制在40～70℃（焦作电厂规定）的范围内。
另一方面，锅炉在热状态下上水时，因为汽包壁很厚，内外壁温差也大，故热应力也很大。
若此时向汽包上冷水，必须给汽包壁增加了一个附加热应力，使汽包损坏或缩短使用寿命。
因此，一般要求上水的温度应与汽包壁金属温差不大于40℃为宜。
鉴于上述原因，锅炉上水前应根据锅炉所处的状态将除氧器水箱内的水加热到所要求的温度。
何谓脆性转变温度，发生低温脆性断裂事故的必要和充分条件是什么？
脆性转变温度是指在不同的温度下对金属材料进行冲击试验，脆性断口占试验断口50％时的温度，用FATT表示。
含有缺陷的转子如果工作在脆性转变温度以下，其冲击韧性显著下降，就容易发生脆性破坏。
发生低温脆性断裂事故的必要和充分条件是：①金属材料在低于脆性转变温度的条件下工作。
②具有临界应力或临界裂纹，这是指材料已有一定尺寸的裂纹且应力很大。
2、水压试验水温按制造厂规定的数字控制，一般水温以40～70℃为宜。
进入汽包的水温与汽包壁温差最大不超过40℃，控制汽包壁温任意两点温差≯40℃。
进水温度与汽包壁温差不大时，可适当加快上水速度。
上水应有专人操作，水位计、空气门应有专人监视。
3、锅炉上水前、后应分别记录锅炉各部膨胀指示数值。
4、由于考虑到上水温度与汽包壁温的差值影响。
根据汽包壁温情况，锅炉上水有两种方式。
一种是用给水泵通过给水管道向锅炉上水。
另一种是用上水泵（疏水泵）通过锅炉底部水冷壁联箱向锅炉汽包上水。
a）给水泵上水：上水前，关闭锅炉所有疏放水门及各排污门；开启对空排汽及所有试验范围汽水系统空气门。
联系启动给水泵，待给水管道空气门冒水后，关闭该空气门。
然后用旁路给水电动调节门（或者用水压试验给水调整门）控制上水速度。
如果是调速给水泵，也可结合调节给水泵转速来控制上水速度。
b）用疏水泵上水：疏水泵上水是用疏水泵通过锅炉底部排污管经水冷壁底部联箱向锅炉水冷壁上水最后上水到汽包的上水方式。
此种方式打开锅炉省煤器再循环门，使得锅炉省
煤器和汽包一起进水。
这种上水方式上水完毕后，应及时投锅炉底部加热，保证汽包壁温大于35℃，最好在50~70℃为宜。
5、锅炉上水时，对水温及上水时间的要求：
锅炉冷态启动时，各部位的金属温度与环境温度一样。
一般规定：冷炉上水时，进入汽包的水温不得高于90℃。
水位达到汽包正常水位-100mm处所需时间，中压锅炉夏季不少于1h，冬季不少于2h；高压以上锅炉，夏季不少于2h，冬季不少于4h。
如果锅炉金属温度较低，而水温又较高时，应适当延长上水时间。
未经完全冷却的自然循环锅炉，进入汽包的水温与汽包壁温的差值，不得大于40℃。
当水温与锅炉金属温差的差值在20℃（正值）以内时，上水速度可以不受上述限制，只需注意不要因上水引起管道水冲击即可。
