电机及其控制技术模拟试题
最全电机与电气控制技术试题库及答案
最全电机与电气控制技术试题库及答案最全电机与电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：自动控制系统中用于发送控制指令的电器。
3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：一种触头延时接通或断开的控制电器。
5、电气原理图:电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁:“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护: 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护: 在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
12、减压起动:电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路:辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：是利用电流的热效应原理来工作的保护电器。
18、交流继电器：吸引线圈电流为交流的继电器。
21、触头:触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。
22、电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
23、电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器26、点动电路:按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转，27、电气控制系统是由电气控制元器件按一定要求连接而成29、电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图C、电磁线圈两端反接D、活塞反转180°11、通电延时时间继电器的线圈图形符号为 B 。
电机与电气控制试卷考试答案
《电机与电气控制技术》一、填空题（本题30分, 每空1分）Array1.时间继电器按延时方式可分为型和型。
2.变压器的三大作用是、和。
3.异步电动机的转子可分为和两种。
4.热继电器在电路中作为保护，熔断器在电路中作为保护。
5.电磁机构一般由、、等构成6.三相鼠笼式异步电动机在运行中断了一根电源线，则电机转速。
7.仪表用电压互感器二次侧额定电压为______Ｖ，电流互感器二次侧额定电流为_______A。
8.某4极50HZ的电动机，其三相定子磁场的速度为_____,若额定转差率为0.04，则额定速度为_____。
9.在多点操作的控制电路中，通常几个按钮触点应该是常开、常闭。
10.三相异步电动机的调速方法有调速、调速和调速等三种。
11.笼型异步电机的降压起动方法有：、、。
12.按钮用来短时间接通或断开小电流，色表示起动，色表示停止。
13.自动空气开关它是既能通断电路，又具备、、等三大保护。
二、单项选择题（共20分，每题2分）1.交流接触器的发热是主要的。
A、线圈B、铁心C、触头2.某交流接触器在额定电压380V时的额定工作电流为100A，故它能控制的电机功率约为。
A、50KWB、20KWC、100KW3.下列电器中不能实现短路保护的是。
A、熔断器B、热继电器C、空气开关D、过电流继电器4.热继电器过载时双金属片弯曲是由于双金属片的。
A、机械强度不同B、热膨胀系数不同C、温差效应5. 当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠，然后才能把仪表联接线拆开。
A、断开； B、短路； C、接地； D、接零6.保护晶闸管，可选用型熔断器？A、RLS1B、RC1AC、RT0D、RL17.变压器的铁心采用0.35—0.5mm厚的硅钢片叠压制造,其主要的目的是为了降低。
A、铜耗；B、磁滞损耗；C、涡流损耗；D、磁滞和涡流损耗8.U N、I N、ηN、cosϕN分别是三相异步电动机额定线电压，线电流、效率和功率因数，则三相异步电动机额定功率P N为。
电动机及其控制测试题(二)
电动机及其控制测试题(二)13. 使电动机反转的方法是电动机及其控制测试题（二）A．改变定子绕组的输入电压B．改变定子绕组的输入电流C．改变三相交流电源的相序D．改变转子绕组的具体结构卷Ⅰ 14. 升高交流电源的频率，则三相异步电动机的同步转速一、单项选择题（本大题共60个小题，每小题2分，共120分。
）A．升高B．降低C．保持不变D．以上说法都不对1. 旋转磁场的转速与15. 绕线式异步电动机转子串电阻调速属于A．电源电压成正比B．频率和磁极对数成正比A．改变转差率调速B．变极调速C．变频调速D．恒功率调速C．频率成反比，与磁极对数成正比D．频率成正比，与磁极对数成反比16. 机床控制线路中，熔断器主要用作电动机的2. 为了使三相异步电动机能采用Y－Δ降压起动，电动机在正常运行时，必须是A．短路保护B．过载保护C．零压保护D．欠压保护A．Y联结B．Δ联结C．Y／Δ联结D．Δ／Y联结17. 直流电动机的主磁场是指 3. 三相异步电动机定子绕组通入三相对称交流电后，在气隙中产生A．主磁极产生的磁场B．电枢电流产生的磁场A．旋转磁场B．脉动磁场C．恒定磁场D．永久磁场C．换向极产生的磁场D．以上三者的合成4. 三相异步电动机直接起动造成的危害主要是指18. 某三相异步电动机的p＝3，接在工频380V的三相交流电源上，则其转速为A．起动电流大，使电动机绕组烧毁B．起动时功率因数低，造成很大学浪费A．3000r／min B．1500r／min C．2950r／min D．970r／min C．起动时起动转矩较低，无法带负载起动19. 三相异步电动机在哪种状态下运行时转速最高D．起动时在线路上引起较大电压降，使同一线路上的负载无法正常工作A．空载B．额定负载C．起动瞬间D．断开电源瞬间5. 三相异步电动机起动时，定子电流与转速的关系是20. 三相异步电动机起动的必要条件是（TL为负载转矩）A．转子转速越高，定子电流越大B．转子转速越高，定子电流越小A．Tst＞Tm B．Tst＞TL C．Tst ＞TN D．Tst＜TN C．定子电流与转速无关D．定子电流与转速成正比21. 远距离输电，若输送的电功率一定，则输电线上损失的功率是6. 热继电器在三相异步电动机电路中的作用是A．与输出电压成正比B．与输出电压成反比A．欠压保护B．过载保护C．短路保护D．过压保护C．与输出电压的平方成正比D．与输出电压的平方成反比7. 熔断器在三相鼠笼式异步电动机电路中作用的正确叙述是22. 旋转磁场的转速与磁极对数有关，以四极电动机为例，交流电变化一个周期时，其磁场在空A．在电路中作过载保护B．在电路中作短路保护间旋转了C．只要电路中有继电器作保护，就不需要熔断器来保护A．2周B．4周C．0.5周D．0.25周D．电动机电路中，不需要熔断器来保护23. 对称三相四线制供电电路，若端线上的一根保险丝熔断，则保险丝两端的电压为8. 两相触电时，人体承受的电压是A．线电压B．相电压A．线电压B．相电压C．跨步电压D．线电压与相电压之和C．相电压与线电压的和D．线电压的一半9. 人体的触电方式中，最为危险的是24. 某台进口的三相异步电动机额定频率为60Hz，现工作于50Hz的交流电源上，则电动机的额A．单相触电B．两相触电C．跨步电压触电D．一样危险定转速将10. 在负载转矩确定的条件下，三相鼠笼式异步电动机的输入电压下降时，定子绕组中的电流I A．有所提高B．相应降低C．大体保持不变D．不确定25. 一台电动机需要制动平稳且能量损耗小，采用的制动方法是1会A．增大B．减小C．不变D．不确定A．反接制动B．能耗制动C．回馈制动D．电容制动11. 三相电源的线电压为380V，三相异步电动机定子绕组额定电压为220V，则应采用26. 电网电压下降10%，电动机在恒定负载下工作，稳定后的状态为A．Δ联结B．Y联结C．先Y联结，后Δ联结D．先Δ联结，A．转矩减小，转速下降，电流增大B．转矩不变，转速下降，电流增大再Y联结C．转矩减小，转速不变，电流减小D．转矩不变，转速下降，电流减小12. 电动机采用降压起动是27. 异步电动机不希望空载或轻载运行的主要原因是A．因全压起动取用电源功率太大B．为了降低起动电流A．功率因数低B．定子电流大C．转速太高有危险D．这种说C．为了增大起动转矩D．为了减小各种损耗法不对电动机及其控制测试题（二）第１页28. 只要看三相异步电动机型号中的最后一个数字，就能估算出该电动机的A．转速B．转矩C．转差率D．输出功率29. 异步电动机采用Y－Δ起动，每相定子绕组承受的电压是Δ联结全压起动时的1 C．1 D．3A．B．3330. 三相异步电动机旋转磁场的旋转方向决定于三相电源的A．相位B．相序C．频率D．相位差31. 一台三相四极异步电动机，频率为50Hz，nN＝1440r／min，则转差率为A．0.04 B．0.03 C．0.02 D．0.05 32. 在电动机的继电器、接触器控制电路中，自锁环节的功能是A．保证可靠停车B．保证起动后连续运行C．兼有点动功能D．以上说法都对33. 在三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取的措施是A．保护接零B．保护接地C．保护接零或保护接地D．保护接零和保护接地A．3倍B．1倍C．1倍D．倍334. 为避免正反转控制电路中两个接触器同时得电，线路中采取的措施是A．自锁控制B．联锁控制C．位置控制D．顺序控制48. 按复合按钮时35. 正常运转的异步电动机三相定子绕组出线端任两相与电源线对调，电动机运行状态为A．常开先闭合B．常闭先断开A．反接制动B．反转运行C．常开、常闭同时动作D．常闭动作、常开不动作C．先是反接制动，后是反转运行D．先是反转运行，后是反接制动49. 热继电器中的双金属片弯曲是由于36. 为了安全用电，机床上的照明用电电压为A．机械强度不同B．热膨胀系数不同A．220V B．380V C．36V D．50V C．温差效应D．受到外力的作用37. 两个接触器控制电路的联锁保护一般采用50. 国产小功率三相鼠笼式异步电动机的转子绕组结构最广泛采用的是A．串接对方控制电器的常开触头B．串接对方控制电器的常闭触头A．铜条结构转子B．铸铝转子C．绕线式转子D．深槽式转子C．串接自己的常开触头D．串接自己的常闭触头51. 绕线式异步电动机三相转子绕组为了串接变阻器的方便，一般采用38. 三相异步电动机工作时，与三相电源直接相连的是A．Y接法B．Δ接法C．Y－Δ接法D．均可以A．定子铁心B．定子绕组C．转子绕组D．转子铁心52. 桥式起重机在下放重物时，重物能保持一定的速度匀速下滑，而不会象自由落体一样的落下，39. 直流电动机中装设换向极的目的是为了主要是电动机此时处于A．增强主磁场B．削弱主磁场A．反接制动状态B．能耗制动状态C．抵消电枢磁场D．增强电枢磁场C．回馈制动状态D．电容制动状态40. 三相异步电动机的三相定子绕组在空间位置上应彼此相差53. 三相异步电动机起动瞬间，转差率为A．60度电角B．120度电角C．180度电角D．360度电角A ．S＝0 B．S＝1 C．S＝0.02~0.06 D．S ＞1 41. 直流电动机的电刷是为了引导电流，在实际应用中应采用54. 处于电动运行状态的电动机转子转速与同步转速的关系为A．石墨电刷B．铜质电刷C．银质电刷D．铝质电刷A．n ＞n1 B．n＜n1 C．n＝n1 D．n≥n1 42. 在操作接触器联锁正反转控制线路时，要使电动机从正转变为反转，正确的方法是55. 分相式单相异步电动机改变转向的具体方法是A．可直接按下反转起动按钮B．可直接按下正转起动按钮A．对调两绕组之一的首末端B．同时对调两绕组的首末端C．必须先按下停止按钮，再按下反转起动按钮D．都可以C．对调电源的极性D．都不对43. 有A、B两台电动机，其额定功率和额定电压均相同，但A为四极电动机，B为六极电动机，56. 单相异步电动机受脉动磁场作用时的转向取决于电动机及其控制测试题（二）第２页则它们的额定转矩TA、TB与额定转速nA、nB的正确关系为A．TA＞TB nA＜nB B．TA＜TB nA＞nB C．TA＞TB nA＞nB D．TA＜TB nA＜nB 44. 低压开关一般为A．自动切换电器B．半自动切换电器C．非自动切换电器D．自动控制电器45. 下列说法正确的是A．有人如果接触过220V的电压而没有受到伤害，则说明220V电压对他是安全电压B．220V是照明电压，不是安全电压C．如果电器设备漏电，一定发生触电D．只要有电流流过人体，人体就有感觉46. 交流接触器中短路环的作用是A．增大铁心磁通B．减缓铁心冲击C．削弱铁心磁通D．消除铁心振动47. 异步电动机采用Y－Δ降压起动，其起动转矩是Δ接法全压起动时的A．初始转向B．电源相序C．电源电压D．电动机本身57. 一台三相异步电动机，已知数据如下：75kW、三角形接法、380V、1400转／分、η＝0.8、IQIN卷Ⅱ三、技能题（本大题共6个小题，每小题5分，共30分）1. 下图为某三相异步电动机的机座接线盒，U1U2、V1V2、W1W2分别为三相绕组，U1、V1、W1为首端，现需要把定子绕组作三角形连接，请正确连线并引出电源连接线。
电机模拟试题题库及答案
电机模拟试题题库及答案一、选择题1. 直流电机的工作原理是基于以下哪种效应？A. 电磁感应B. 洛伦兹力C. 磁通变化D. 电流的热效应答案：B2. 异步电机的转子转速与定子旋转磁场的转速之间的关系是什么？A. 完全同步B. 略有差异C. 完全无关D. 转子转速高于定子转速答案：B二、填空题3. 在三相异步电机中，_______ 是指转子转速与同步转速之差与同步转速的比值。
答案：滑差4. 电机的额定功率是指电机在_______ 下能够持续输出的最大功率。
答案：额定工作点三、简答题5. 简述永磁同步电机与异步电机的主要区别。
答案：永磁同步电机与异步电机的主要区别在于转子结构和工作原理。
永磁同步电机的转子由永磁体构成，不需要额外的励磁电流，运行效率高；而异步电机的转子是短路的绕组，需要从电网中吸取励磁电流，效率相对较低。
四、计算题6. 已知一台三相异步电机的额定功率为10kW，额定电压为380V，额定电流为20A，求其功率因数。
答案：功率因数可以通过以下公式计算：功率因数 = 额定功率 / （额定电压 * 额定电流 * 根号3）。
将已知数值代入公式，得到功率因数为0.48（假设功率因数为纯电阻性负载的理想情况）。
五、论述题7. 论述电机在工业自动化中的应用及其重要性。
答案：电机在工业自动化中扮演着核心角色，它们不仅提供动力，还通过精确控制实现自动化生产。
电机的广泛应用包括输送带驱动、机械臂、自动化装配线等。
电机的重要性体现在其高效率、可控性以及对生产效率和质量的直接影响。
随着技术的发展，电机控制系统越来越智能化，进一步提高了工业生产的自动化水平和生产效率。
六、案例分析题8. 某工厂使用一台三相异步电机驱动一台大型机械，电机额定功率为30kW，额定电流为50A。
在运行过程中发现电机过热，分析可能的原因。
答案：电机过热可能的原因有多种，包括但不限于：（1）过载运行，即实际负载超过了电机的额定功率；（2）电源电压异常，过高或过低都可能导致电机过热；（3）电机内部故障，如绕组短路或绝缘损坏；（4）散热不良，电机冷却系统故障或环境温度过高；（5）电机与机械连接不当，导致额外的摩擦和热量产生。

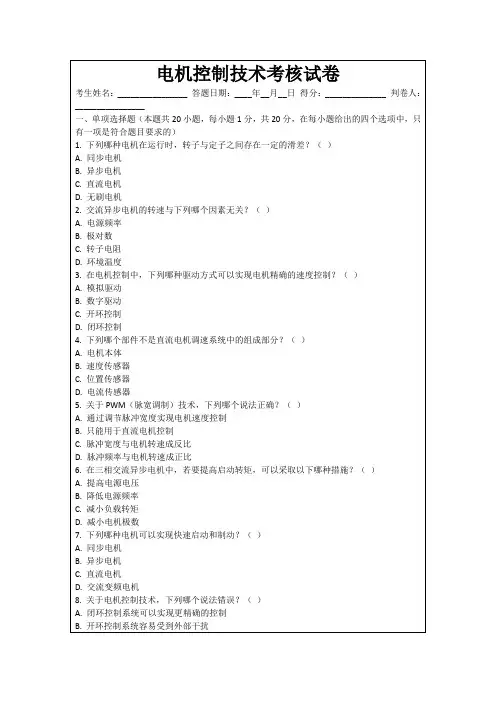

电机控制技术考核试卷
C.直流电机
D.无刷电机
9.以下哪些是PWM技术的优点？（）
A.调速范围宽
B.控制精度高
C.效率高
D.适用于所有类型的电机
10.以下哪些因素会影响电机温升？（）
A.负载率
B.环境温度
C.电机效率
D.风扇散热效果
11.以下哪些电机在运行过程中需要换向？（）
A.同步电机
B.异步电机
C.直流电机
A.电机本体
B.速度传感器
C.位置传感器
D.电流传感器
5.关于PWM（脉宽调制）技术，下列哪个说法正确？（）
A.通过调节脉冲宽度实现电机速度控制
B.只能用于直流电机控制
C.脉冲宽度与电机转速成反比
D.脉冲频率与电机转速成正比
6.在三相交流异步电机中，若要提高启动转矩，可以采取以下哪种措施？（）
A.提高电源电压
A.变频调速
B.电阻调速
C.电流调速
D.转子切割调速
16.以下哪些因素会影响电机控制系统的响应速度？（）
A.控制器参数
B.传感器精度
C.执行机构响应时间
D.系统稳定性
17.以下哪些电机在运行过程中可以实现无级调速？（）
A.同步电机
B.异步电机
C.直流电机
D.无刷电机
18.以下哪些方法可以减小电机运行时的噪音和振动？（）
B.降低电源频率
C.减小负载转矩
D.减小电机极数
7.下列哪种电机可以实现快速启动和制动？（）
A.同步电机
B.异步电机
C.直流电机
D.交流变频电机
8.关于电机控制技术，下列哪个说法错误？（）
A.闭环控制系统可以实现更精确的控制
电机模拟仿真考核试卷
A.仿真可以节省时间
B.仿真可以节省成本
C.仿真可以完全替代实际试验
D.仿真可以提高设计效率
11.在电机仿真过程中，以下哪个因素可能导致仿真失败（）
A.模型参数设置不合理
B.计算机性能不足
C.时间步长过大
D. A和B
12.以下哪个软件主要用于电机仿真中的磁场分析（）
7.在进行电机仿真时，以下哪些做法是合理的（）
A.采用合适的模型精度
B.选择合适的仿真算法
C.忽略所有的小量效应
D.进行多次仿真以验证结果
8.电机仿真在以下哪些领域有应用（）
A.新电机设计
B.现有电机优化
C.故障诊断
D.教育培训
9.以下哪些是电机仿真中可能遇到的挑战（）
A.模型与实际电机行为之间的差异
4.电机仿真可以完全替代实际电机试验。（）
5.仿真过程中，选择合适的时间步长对于获得准确结果非常重要。（√）
6.在电机仿真中，不需要考虑电机的外部环境因素。（）
7.电机仿真可以大幅度减少电机设计的时间和成本。（√）
8.电机仿真分析只能用于预测电机的电磁性能。（）
9.在电机仿真中，所有的仿真软件都能提供相同的结果。（）
电机模拟仿真考核试卷
考生姓名：__________答题日期：__________得分：__________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.电机仿真的基本目的是（）
A.降低成本
B.提高效率
C.减少人力
标准答案
一、单项选择题
1. D
2. A
3. C
电机与电气控制技术电机与电气控制技术试卷(练习题库)(2023版)
电机与电气控制技术电机与电气控制技术试卷（练习题库）1、低压电器2、主令电器3、熔断器4、时间继电器5、气原理图6、联锁7、自锁电路8、零压保护9、欠压保护10、星形接法11、三角形接法12、减压起动13、主电路14、辅助电路15、速度继电器16、继电器17、热继电器18、交流继电器19、全压起动20、电压21、触头22、电磁结构23、电弧24、接触器25、温度继电器26、电气控制系统27、变极调速28、电器元件位置图29、电器元件接线图30、变频调速31、常用的低压电器是指工作电压在交流OV以下、直流OV以下的电器。
32、选择低压断路器时，额定电压或额定电流应（）电路正常工作时的电压和电流。
33、行程开关也称O开关，可将（）信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或34、按钮常用于控制电路，O色表示起动，（）色表示停止。
35、熔断器是由（）两部分组成的。
36、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为（）37、交流接触器是一种用来O接通或分断O电路的自动控制电器。
38、交流接触器共有O个触头，其中主触头为O个，辅助触头为O个。
39、时间继电器是一种触头（）的控制电器。
40、一般速度继电器的动作转速为Or∕min,复位转速为Or∕min o41、三相异步电动机的能耗制动可以按（）原则和O原则来控制。
42、反接制动时，当电机接近于O时，应及时（）。
43、双速电动机的定子绕组在低速时是（）联结，高速时是O联结。
44、通常电压继电器O联在电路中，电流继电器O联在电路中。
45、自锁电路是利用（）来保持输出动作，又称“自保持环节”。
46、在机床电气线路中异步电机常用的保护环节有（）、（）和（）。
47、电气原理图一般分为（）和（）两部分画出。
48、电气原理图一般由（）和（）组成83、直流电源用O线画出84、原理图中的各电器元件只画出其O部件85、原理图中的各电器触点按O画出86、原理图中线路连接点用O标出87、原理图中电器元件的数据和型号一般用O写字体标注88、电器元件布置图中，体积大的放在（）方89、安装接线图的电器元件的图形应与电气原理图标注O90、O和（）统称电气的联琐控制91、低压电器按操作方式分为（）和（）92、电磁结构是电磁式电器的O元件93、电磁线圈按电压种类分为（）和（）两种94、电磁线圈按与电路连接方式分（）和（）连种95、触头的形式有O三种96、触头按原始状态分O两种97、触头按控制电路分O两种98、O在接通和断开电路时有利于灭弧99、动静触点间存在的电阻称O100、接触器主要用于自动控制OIOK 接触器的触头有O两种102、接触器的额定通断能力是指主触头在规定条件下可靠O的电流值103、接触器的额定电压是指主触头（）的电压值104、线圈额定电压指线圈O的电压105、接触器允许操作频率是指在每小时内允许的O频率。
机电模拟试题及参考答案
机电模拟试题及参考答案一、选择题（每题2分，共20分）1. 电动机的工作原理是基于以下哪种物理效应？A. 电磁感应B. 静电效应C. 磁化D. 热电效应2. 在自动控制系统中，开环控制系统与闭环控制系统的主要区别在于：A. 控制精度B. 系统成本C. 反馈信号D. 控制器类型3. 以下哪个不是机械传动的类型？A. 齿轮传动B. 皮带传动C. 液压传动D. 链传动4. PLC（可编程逻辑控制器）的主要应用领域是：A. 家用电器B. 工业自动化C. 通信设备D. 医疗设备5. 伺服电机与普通电机的主要区别在于：A. 转速B. 精度C. 体积D. 功率6. 以下哪个不是传感器的类型？A. 温度传感器B. 压力传感器C. 光敏传感器D. 声音传感器7. 工业机器人的自由度是指：A. 机器人的关节数B. 机器人的运动方向数C. 机器人的控制轴数D. 机器人的重量8. 以下哪个不是数控机床的特点？A. 高精度B. 高效率C. 操作复杂D. 易于编程9. 液压系统的主要组成部分不包括：A. 泵B. 执行器C. 控制器D. 传感器10. 以下哪个是机械设计中的基本原则？A. 经济性B. 舒适性C. 安全性D. 所有选项都是二、填空题（每空1分，共10分）1. 根据牛顿第三定律，作用力与反作用力大小________，方向________。
2. 机械能守恒定律表明，在没有外力作用的情况下，一个系统的总机械能________。
3. 伺服电机的控制方式通常包括开环控制和________。
4. PLC的输入/输出接口可以连接各种类型的________和执行器。
5. 工业自动化中，传感器的主要作用是将________转换为电信号。
三、简答题（每题10分，共20分）1. 简述什么是机电一体化，并说明其在现代工业中的重要性。
2. 解释什么是PID控制器，并简述其在自动控制系统中的应用。
四、计算题（每题15分，共30分）1. 给定一个直流电动机，其额定功率为10kW，额定电压为220V，求其额定电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
考试题型：一、选择题（30分）；二、判断题（20分）；三、问答题（15分）；四、计算题（15分）；五、设计（电路图）（20分）。
一、选择题（30）1、一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将( 3 )。
(1)电枢电流减小、转速减小 (2)电枢电流减小、转速不变(3)电枢电流不变、转速减小 (4)电枢电流不变、转速不变2、一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则( 1 )。
(1)电枢电势下降50% (2)电磁转矩下降50% (3)电枢电势和电磁转矩都下降50% (4)端电压下降50%3、一台直流电动机起动时，励磁回路应该( 3 )。
(1)与电枢回路同时接入 (2)比电枢回路后接入 (3)比电枢回路先接入(4)无先后次序4、定子三相绕组中通过三相对称交流电时在空间会产生( 2 )。
(1) 气隙磁场 (2)旋转磁场 (3)对称磁场 (4) 脉动磁场5、热继电器是利用( 1 )来切断电路的保护电器。
(1) 电流的热效应 (2) 电流的磁效应 (3) 电压的热效应 (4) 速度6、交流接触器上的短路环的作用是减少吸合时产生的( 1 )。
(1) 振动(2)热量 (3)磁场 (4)电流7、长期带额定负载运行的交流接触器，其额定电流通常选( 3 )。
(1)小于负载额定电流 (2)等于负载额定电流(3)负载额定电流的1.3—2倍 (4)愈大愈好8、已知一台异步电动机的额定转速n=970r/min，则该电动机的额定转差率SN为（ 3 ）（1） 0.01 （2） 0.02 （3） 0.03 （4） 0.049、一般对于经常起动的电动机来说，如果它的容量( 1 )就可以直接起动。
（1）小于供电变压器容量的20％（2）大于供电变压器容量的20％（3）等于供电变压器的容量（4）小于供电变压器容量的50％10、熔断器是用于供电线路和电气设备( 3 )保护的电器(1) 过载 (2) 过流(3) 短路 (4) 过压1、原理图中，各电器的触头都按 ( B ) 时的正常状态画出。
A.通电B. 没有通电或不受外力作用C.受外力 D 动作2、热继电器是对电动机进行（C ）保护的电器。
A．过流 B. 短路 C. 过载 D 过压3、三相异步电动机有一相断路而成单相运行时，则 ( A )A 电流变大而输出转矩变小B 电流和输出转矩都变大C 电流和输出转矩都不变 D电流和输出转矩都变小4、直流电动机的几种人为机械特性中，哪种的硬度不变？（ B ）A 电枢串电阻的人为机械特性B 改变电枢电压的人为机械特性C 减弱磁通的人为机械特性D 以上三种都不是5、下面对异步电动机降低定子电压的人为机械特性的描述，哪种是正确的？（C ）A 最大转矩Tm不变，临界转差率Sm不变B最大转矩Tm不变，临界转差率Sm变大 C 最大转矩Tm降低，临界转差率Sm不变 D 最大转矩Tm降低，临界转差率Sm变小6、下面4个图中，哪个是正确表示实现自锁的电路图？( A )7、三相异步电动机直接起动时，跟电动机额定运行时的电流和力矩相比，有（C ）A 起动时电流小，力矩小B 起动时电流小，力矩大C 起动时电流大，力矩小D 起动时电流大，力矩大8、某一三相异步电动机的额定转速n N=725r/min，则该电机的磁极数为（A）A 8B 6C 4D 29、改变三相异步电动机转向的方法是( C )。
A 改变电源频率B 改变电源电压C 改变定子绕组中电流的相序D 改变电机的工作方式7、三相异步电动机直接起动时，跟电动机额定运行时的电流和力矩相比，有（C ）A 起动时电流小，力矩小B 起动时电流小，力矩大C 起动时电流大，力矩小D 起动时电流大，力矩大8、某一三相异步电动机的额定转速n N=725r/min，则该电机的磁极数为（A）A 8B 6C 4D 29、改变三相异步电动机转向的方法是( C )。
A 改变电源频率B 改变电源电压C 改变定子绕组中电流的相序D 改变电机的工作方式10、保持电枢电压不变，减小他励直流电动机的励磁电流，则该直流电动机（A）A 理想空载转速升高，机械特性变软B 理想空载转速升高，机械特性变硬C 理想空载转速降低，机械特性变软D 理想空载转速降低，机械特性变硬二、简答题（20分）1、三相异步电动机的旋转磁场在什么条件下产生？答：三相异步电动机的定子绕组中通以三相对称交流电，就会在空间产生旋转磁场。
2、单相交流电动机在一个绕组产生的脉动磁场下能否使单相电动机起动？在什么条件下才能使电动机起动？答：只有一个绕组产生的脉动磁场不会旋转，所以不能使单相电动机起动。
只要有一个外力使转子转动一下，则转子就能继续转动，为了解决单相电动机起动问题，常用的办法是在定子上安装两套绕组。
1、三相异步电动机的起动电流为什么很大，有什么危害？答：由于刚起动时，旋转磁场与转子导体相对转速大，转子导体以最大转速切割磁力线，产生很大的电流。
电流大的危害是：(1)使线路产生很大的电压降，影响同一线路的其它负载的正常工作。
严重时还可能使本电机的起动转矩太小而不能起动；(2)使电动机绕组过热，加速绝缘老化，缩短电动机的使用寿命。
2、如何使直流电动机反转答：使直流电动机反转的方法有两种：(1)保持电枢两端电压极性不变，将励磁绕组反接，使励磁电流反向。
(2)保持励磁绕组的电流方向不变，把电枢绕组反接。
三、 计算题（10分）1、 额定频率为50Hz 的三相异步电动机额定转速为725r/min ，请问该电机的极数为多少？求出它的同步转速和额定运行时的转差率。
解：同步转速公式为： Pfn 601= 由于额定转差率较小，当P=4时同步转速75045060601=⨯==P f n r/min ，比较接近额定转速725，因此该电机的同步转速为750r/min ，磁极数为2P=8，额定转差率为11n n n S N -==750725750-=0.03 1、一台直流电动机额定数据如下：P N ＝160kW ，U N =220V ，n N ＝1500r/min ，ηN ＝90％，求额定电流和输入功率各为多少? 解：输入功率：P 1 = P N /ηN = 8.1779.0/160= （KW ）额定电流 I N = P 1/U N = 220108.1773⨯=808.2 （A ）四、设计（20分）1.控制两台电动机M1和M2，要求：（1）M1先起动，M1起动20S后，M2起动；（2）M2起动并达到一定速度（1000r/min）后，M1停转。
画出其主控电路，要有一定的保护功能。
1、设计控制一台电动机正反转的电气控制电路。
要求：（1）可正反转；（2）有短路和过载保护。
请画出主电路和控制电路。
（主电路8分，控制电路12分）1、画出鼠笼式异步电动机用自耦变压器起动的控制线路 解自藕变压器起动主回路Q FRFU1KM2~380V控制电路2、画出具有双重互锁的异步电动机正反转控制线路 解：ABCKM2主电路FR控制电路3、设计一个控制线路，要求第一台电动机起动10S后，第二台电动机自动起动。
运行5S后，第一台电动机停止并同时使第三台电动机自行起动，再运行15S 后，电动机全部停止。
解例3：控制两台电动机M1和M2，要求：（1）M1先起动，M1起动20S后，M2起动；（2）M2起动并达到一定速度后，M1停转。
画出其主电路及控制电路，要有一定的保护功能。
设计电路控制M1、M2两台三相电动机，要求M1先启动，M2后启动，停止时两台电机同时停止。
（2）充分理解时间继电器的作用及在电路设计中的应用。
例1：画出鼠笼式异步电动机用自耦变压器起动的控制线路1.如交流电动机在正常工作时采用Y接线，那么就可采用Y－△起动。
02.互锁又叫联锁，是在两个线圈的支路上分别串入对方的常闭辅助触头。
13.熔断器是一种用于过热和断路的保护电器。
04.Y-△起动方法仅适用于正常运行于△形的笼型异步电动机。
15.接触器与继电器的工作原理相似，因此它们在电路中可以互换06.互锁又叫联锁，是在两个线圈的支路上分别并联对方的常开辅助触头。
07.继电器的触头是用来通断主电路，接触器的触头是用来分断控制电路的。
08.异步电动机通过转子串电阻获得人为机械特性的方法适合应用于绕线式异步电动机而不适合用于鼠笼式异步电动机。
19.三相异步电动机的转子旋转方向与旋转磁场旋转的方向相反。
010.热继电器既可作过载保护，又可作短路保护。
011.直流发电机运行时绕组中产生感应电动势，而直流电动机在绕组中产生电磁力的作用，不产生感应电动势012.直流电动机工作时，电枢线圈中流过的电流方向是直流的013.由铁心、线圈、衔铁组成的磁路系统叫做电磁机构。
114.电流继电器用于当电路中的电流到达某一设定值后作出反应，在使用时，它的线圈应并联在电路中。
015.在三相异步交流电动机中，极对数越多，电动机转速越高。
016.电动机全压启动就是把定子绕组接在额定电压的电源上直接起动。
117.利用交流接触器自身的常开辅助触头，就可进行电动机正、反转的互锁控制。
018.电动机处于能耗制动状态时，电磁转矩T与转速n的方向相同。
019.电动机过热，一定是定子绕组出了故障。
020.电压继电器用于当电路中的电压到达某一设定值后作出反应，在使用时，它的线圈应并联在电路中。
121.按钮开关应接在控制电路中。
122.笼式异步电动机采取自耦变压器起动时，电动机的定子接自耦变压器的初级，电源接次级。
023.异步电动机直接起动时由于电流很大，因此起动转矩也很大，从而对机械部件造成冲击。
24.接触器与继电器的工作原理相似，因此它们在电路中可以互换025.电动机处于反接制动状态时，电磁转矩T与转速n的方向相同。
026.点动控制与连续运转控制根本区别在于电路中是否有无延时互琐电路。
027.Y-△起动方法仅适用于正常运行于△形的笼型异步电动机。
128.利用交流接触器自身的常开辅助触头，就可进行电动机正、反转的互锁控制。
029.鼠笼式异步电动机可以采取转子串接电抗器或电阻进行减压起动。
030.电动机的制动控制电路有电源反接控制电路和能耗控制制动电路。
131.异步电动机的转子转速n总是略大于旋转磁场的同步转速n1，即与旋转磁场“异步”地转动，这是这种电机称为“异步”电动机的原因。
032.笼式异步电动机采取自耦变压器起动时，电动机的定子接自耦变压器的初级，电源接次级。
033.如果将直流电动机的电枢绕组和励磁绕组同时反接，就可使直流电动机反转。
034.三相异步电动机的转子旋转方向与旋转磁场旋转的方向相反。
035.电动机全压启动就是把定子绕组接在额定电压的电源上直接起动。
136.只要任意调换三相异步电动机的两个电源接线，就可以改变电动机的转向。
